Вибрационный механизм
Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.
На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.
Схема электрической вибротрамбовки.
Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.
Как устроена техника?
Основу виброплиты формирует двигатель. Хотя немалой популярностью сегодня пользуются электрические и дизельные агрегаты, оптимальным считается именно бензиновый 4-тактный движок. У него оптимальное сочетание силы удара и скорости перемещения, а также сбалансированные габариты. Также устройство бензиновой виброплиты предусматривает наличие прочной рамы, образованной двумя параллельными стальными трубами. На этой конструкции и удерживается силовая установка.
Непосредственно уплотнение с эффектом вибрации выполняет нижняя подошва. Усилие от двигателя транслируется на нее по группе амортизаторов. В центральной части самой подошвы находится вибровозбудитель с вращающимся валом. Это вращение формирует центробежную силу, благодаря которой запускается в работу и основание плиты. Перемещение конструкции также выполняется за счет вибрирующего действия – оператору остается лишь ориентировать технику в нужном направлении, используя рукоятку.
Вибрационный механизм
В продаже встречаются уже готовые вибромеханизмы. Можно рассмотреть их в качестве примера перед тем, как сделать вибротрамбовку самостоятельно. Все они представляют собой небольшой вал со смещённым центром тяжести.
Для создания вибрационных движений на валике закреплены втулки, на плиту движения передаются при помощи шкива. Для самодельной конструкции понадобятся:
- отрезок металлического круга небольшого диаметра;
- стальной пруток;
- гайки;
- втулки из бронзы;
- шкив.
В кругу находят центр и в стороне от него просверливают отверстие на всю длину. В отверстие вставляют прут и закрепляют его гайками. На прут надевают втулки и приваривают к стойкам, закреплённым на раме виброноги, затем крепят шкив со стороны соединения с валом двигателя.

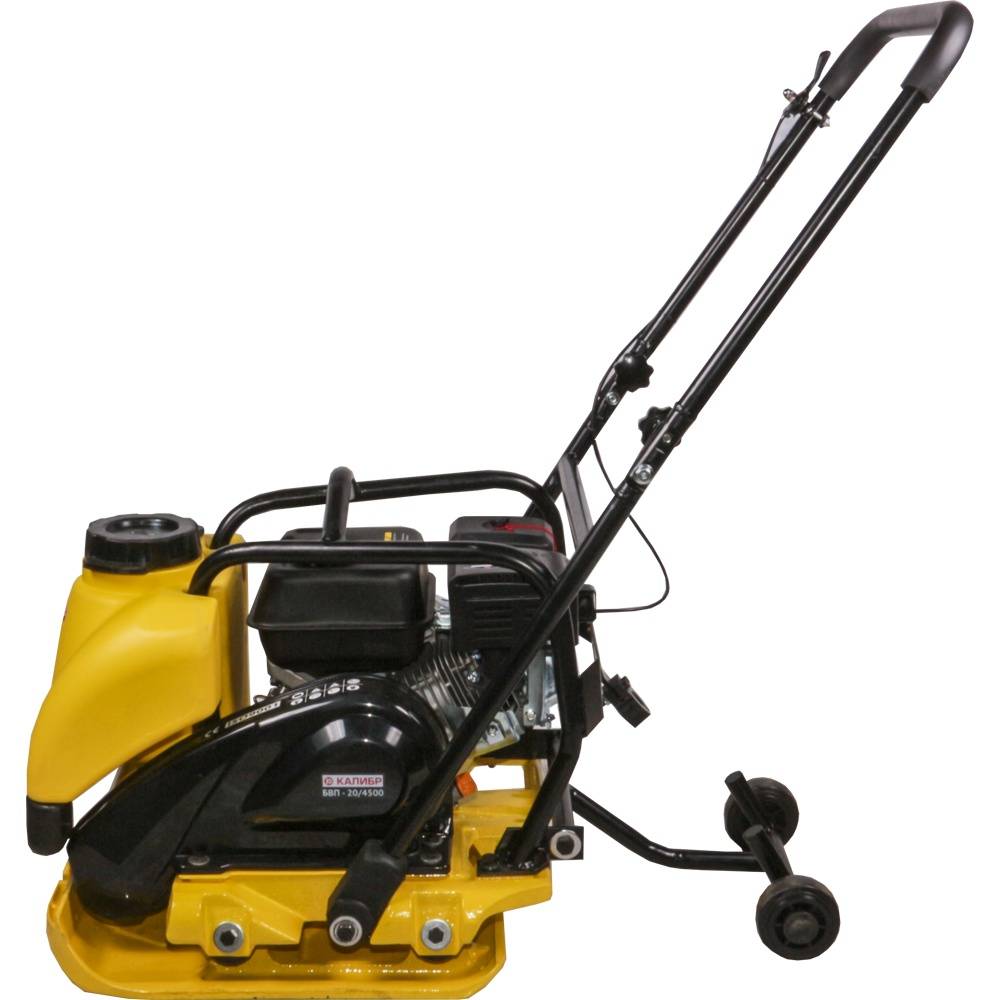

Модель «Калибр БВП-20/4500»
Отечественная виброплита, также показывающая пример удачного сочетания эргономики, конструкционного качества и низкого ценника. К слову, агрегат доступен на рынке за 30 тыс. руб., что тоже неплохо с учетом его достоинств. Мощностный потенциал в данном случае составляет уже 4800 Вт, а глубина уплотнения – 22 см. Что еще принципиально отличает эту модель от предыдущей, так это масса – 92 кг против 52 кг. Этот фактор будет особенно заметен на практике эксплуатации в бытовом хозяйстве. Но в отношении технического устройства и функциональности отзывы о бензиновой виброплите этой модели весьма положительны
Как отмечают владельцы, первый запуск может даться тяжело, но в дальнейшем никаких проблем с двигателем быть не должно – работает безотказно и экономно расходует воду, что тоже немаловажно на удаленных объектах
На долговечность деталей повлияло и конструкционное решение разработчиков, дополнивших корпус защитными кожухами. Силовая группа с элементами защищается от попадания песка, мелкого гравия и обычной дорожной грязи. Если же говорить о слабых местах, то встречается критика ремня и воздушного фильтра, но их замена обойдется недорого, а на качество эксплуатации этот нюанс существенного влияния не оказывает.
Различные типы оборудования для уплотнения почвы — типы катков
Доступны различные типы катков и другое оборудование для уплотнения почвы. Использование этих уплотнительных машин зависит от типа почвы и условий влажности.
Общие сведения
Трамбовка, т.е. виброплита, состоит из пяти главных элементов. Это двигатель, который бывает бензиновым, электрическим и дизельным, и приводит в движение все детали инструмента. Ременная передача помогает отдавать крутящий момент с двигателя на эксцентрик. Тот в свою очередь помогает создавать вибрационные колебания для того, чтобы выполнять трамбовку.
Воздействие на обрабатываемую поверхность создается при помощи плиты основания, а управлять всем можно при помощи ручки оператора. Виброплита имеет тяжелое и мощное основание, которое вместе с вибрацией на высоких частотах позволяет проводить уплотнение поверхности. Эффективность от проделанной работы будет зависеть от мощности устройства и объема его электрического или бензинового двигателя. В большинстве моделей устройства достаточно маневренные, а это дает возможность выполнять задачи даже на неудобных и иногда кривых участках поверхности.
Пневматическая трамбовка для уплотнения грунта была создана, чтобы уплотнять сыпучие материалы при помощи колебательных движений. После того, как материалы будут высыпаны на поверхность, их частички будут расположены недостаточно близко друг к другу. Чтобы они максимально плотно прилегали друг к другу, следует использовать трамбовку. Это поможет изменить несущие свойства у некоторых из материалов, чтобы в будущем можно было на этой поверхности проводить строительные работы. Утрамбовка при помощи виброплиты используется для большого количества сфер строительства.
Особенно часто ее используют для таких случаев:
- Дорожное строительство.
- Прокладывание газонов.
- Создание насыпной подушки для фундамента в большом количестве построек, а еще на полах в высоких зданиях.
- Строительство автомобильных стоянок и спортивных площадок.
- Укладывание асфальта.
- Уплотнения для траншей и котлованов, укладка инженерных коммуникаций.
В особых случаях трамбование используют, чтобы укладывать тротуарную плиточку и брусчатку. Это дает возможность выполнять работу в несколько раз быстрее.
Sources:
Классификация вибротрамбовок по массе
Наряду с мощностью, важным техническим показателем является масса
Именно на нее нужно обращать внимание при выборе модели устройства или при создании трамбовки своими руками. Согласно этому параметру виброплиты делятся на четыре вида:
| Тип виброплиты | Масса | Особенности и область применения |
Легкие | До 100 кг | Низкая степень уплотнения, применяются в сельском хозяйстве, при ландшафтном планировании |
Универсальные | 100-200 кг | Высокочастотные с малой амплитудой, используются для тонких слоев грунта мелкозернистой фракции и асфальтовых покрытий |
Среднетяжелые | 200-500 кг | Применяются для толстых слоев грунта крупнозернистой фракции |
Тяжелые | Более 500 кг | Имеют высокую амплитуду колебаний, используются при необходимости высокой степени трамбовки |
Полезный совет! При выборе виброплиты следует учитывать, что тяжелое устройство менее маневренно, но более эффективно. Если масса не будет соответствовать толщине грунта и окажется меньше рекомендуемой, понадобится много времени на уплотнение и будет израсходовано дополнительное количество топлива или электроэнергии.
Прежде чем купить виброплиту, нужно решить в каких целях и где она будете использована, от этого будет зависеть ее масса
Как выбрать плиту
Выбирать оборудование необходимо с учетом специфики и объема работ
Рекомендуется обратить внимание на тип установленного мотора, площадь подошвы, оценить возможности по глубине уплотнения. Вес техники, ее размеры влияют на сложность транспортировки, а на участках со сложной планировкой не обойтись без функции реверса
Только с учетом этих характеристик можно выбрать лучшую трамбовку для решения производственных задач.

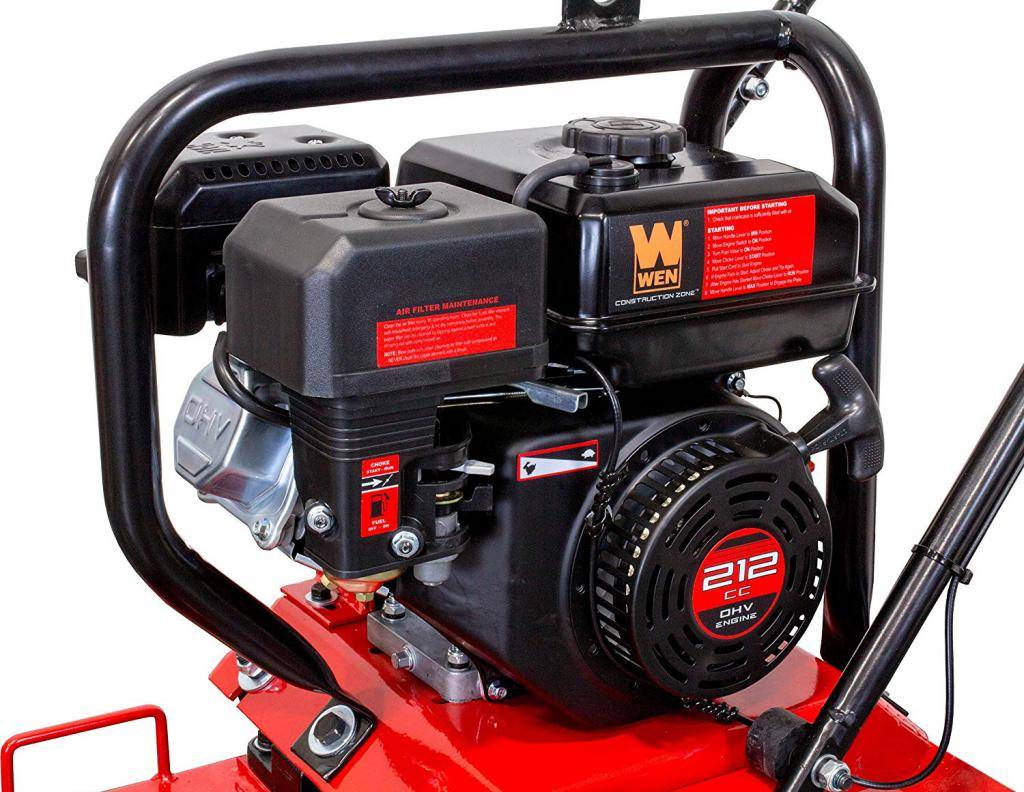

Тип двигателя
Техника с электродвигателем отличается отсутствием эмиссии вредных веществ в воздух, низким уровнем шума. Используют оборудование в закрытых помещениях, при небольшом объеме работ на даче, приусадебном участке. Для небольшой строительной бригады лучший выбор бензиновая модель. Оборудование решает любые задачи, легко справляется с уплотнением под фундамент или брусчатку.
Моторы на бензине менее прихотливы к обслуживанию, но нуждаются в качественном топливе. Дизельные виброплиты обеспечивают высокую производительность, но плохо запускаются при отрицательной температуре. Это лучшая техника для масштабного дорожного строительства.
Площадь подошвы
Влияет на производительность – чем больше размеры, тем быстрее техника справляется с поставленными строителями задачами. Важные особенности – увеличение габаритов приводит к возрастанию массы платформы. Для эффективной работы требуется мощный мотор, что приводит к увеличению стоимости.
При размерах 50х50 см вибротрамбовка легко справится с уплотнением больших по площади участков, но с такой техникой сложно на узких садовых дорожках. Для траншей, на дачных участках лучше выбрать модель с подошвой 40х40 см.
Вес и глубина уплотнения
Для укладки брусчатки на тротуары и садовые дорожки достаточно машины с глубиной трамбования 15 см и весом не более 75-80 кг. При обустройстве приусадебного участка по проекту ландшафтного дизайнера лучше использовать технику с массой до 90-95 кг. Это оборудование уплотняет грунт на 20-25 см, одинаково эффективно работает с асфальтом и сыпучими материалами.
При строительстве частных домов, мощении тротуаров в муниципальных масштабах рекомендуются машины в 120-140 кг и уплотнением до 300 мм. На участках со сложным вязким грунтом, глиной требуется более тяжелая техника. Дорожные строители используют асфальтоукладчики, но там, где эта спецтехника не может маневрировать, применяются вибротрамбовки — 250-400 кг, уплотняющие грунт на 450-500 мм.
Вес машинки
Играет роль при транспортировке, разгрузке. Технику в 40-60 кг можно перевозить в багажнике автомобиля, разгружать в одиночку. Модели свыше 80 кг перевозят в грузовиках, разгружают с помощью крановых установок.
Наличие реверса
Задний ход увеличивает производительность труда, улучшает маневренность. Это оборудование незаменимо в стесненном пространстве, на участках со сложной планировкой. Реверс увеличивает цену оборудования. Если приобретается техника для работ на открытых пространствах, то можно обойтись без заднего хода.

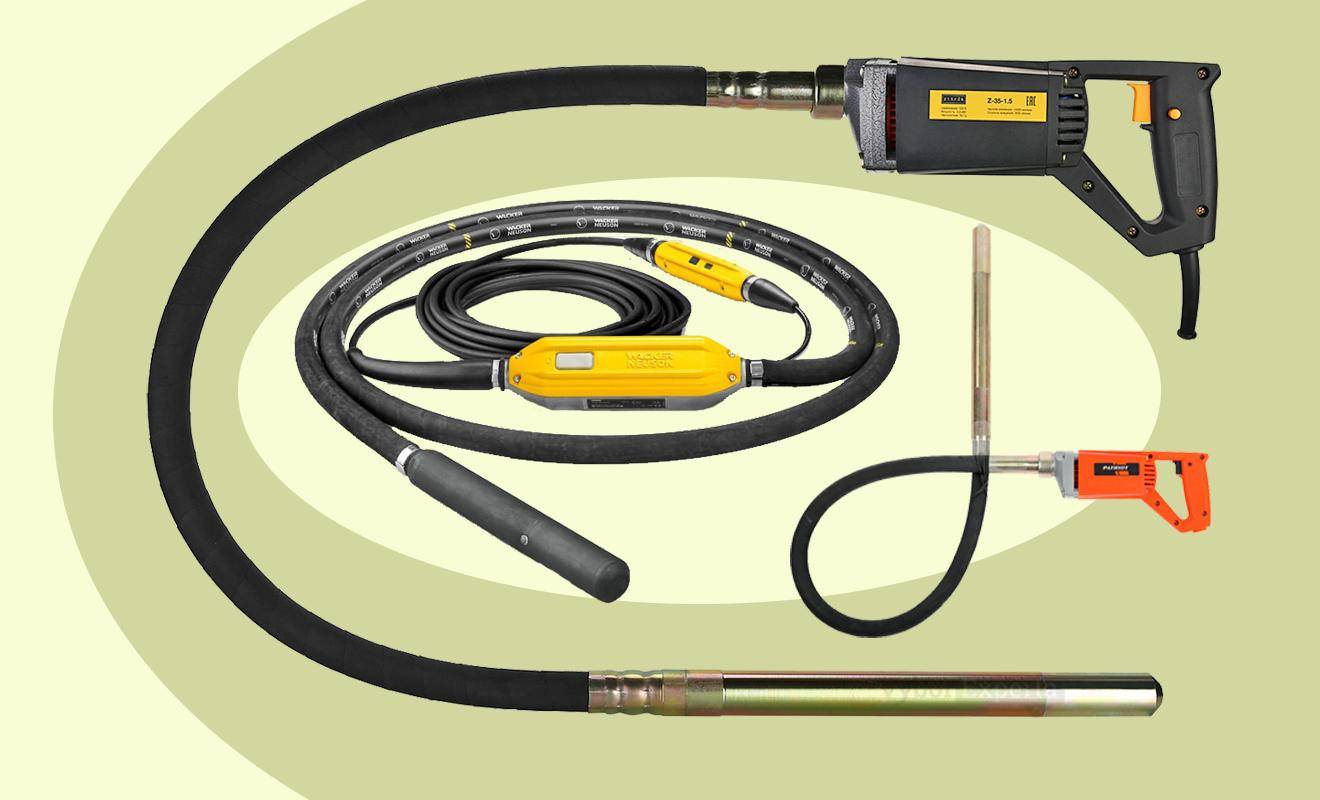

Лучшие глубинные вибраторы
Возможность реверсного движения
Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.
Еще один чертеж варианта с бензиновым двигателем.
Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.
При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.
Советы по уходу
Виброплиты используется в тяжелых условиях, поэтому необходимо уделять внимание должному уходу за ним
Перед началом работ проверять прочность креплений.
После включения прогревать двигатель 2-3 минуты.
Каждые 10 – 15 минут работы желательно устраивать перерыв.
Регулярно чистить или заменять воздушный фильтр.
Должна проводиться регулярная проверка свечей зажигания в бензиновом двигателе.
Необходимо периодически заменять масло в двигателе.
Производители виброплит
На рейтинг моделей влияет репутация компании – производителя. Лучшими изготовителями вибрационных уплотнительных плит являются Япония и Германия.
Механизмы с реверсом от компаний этих стран с успехом пользуются в промышленности и в небольших частных предприятиях.

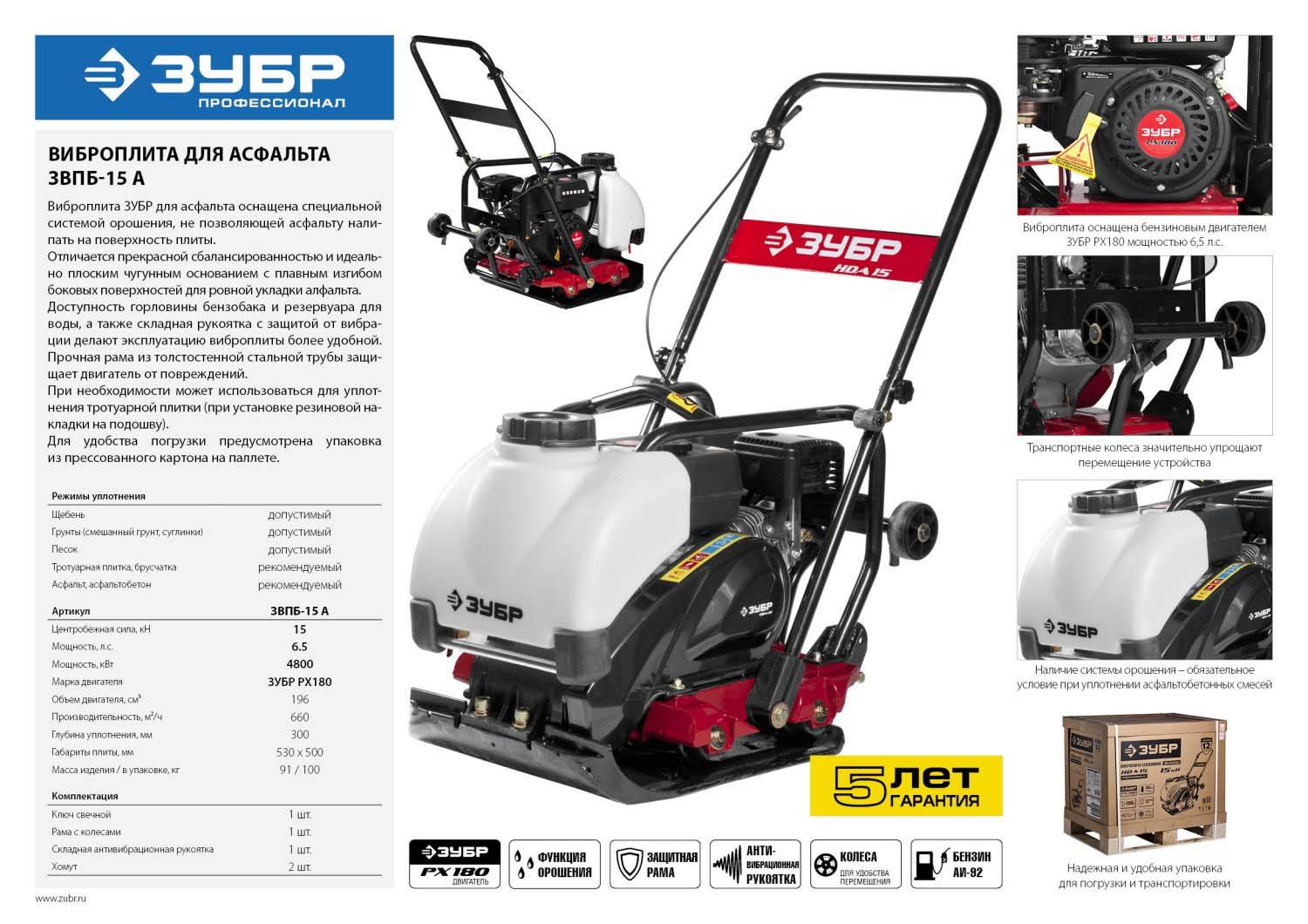

Неплохие виброплиты выпускают отечественные фирмы – ЗУБР, Калибр; зарубежные – Diam, Impulse.
Советы профессионалов
Выбор модели зависит от возможностей владельца, предстоящего использования, возможности подключения к электросетям. Специалисты, на вопрос как выбрать, рекомендуют ориентироваться на вес виброплиты. Эта характеристика обуславливает количество ударов, скорость, производительность и качество работы.
Востребованы бензиновые модели – экономичные, способные работать при любых погодных условиях. Популярны за счет простоты эксплуатации.
Дизельные – имеют повышенные эксплуатационные показатели за счет двигателя. Дорогое оборудование привлекает дорожные строительные компании.
Электрические виды виброплит приобретаются для частных работ индивидуальными предпринимателями.

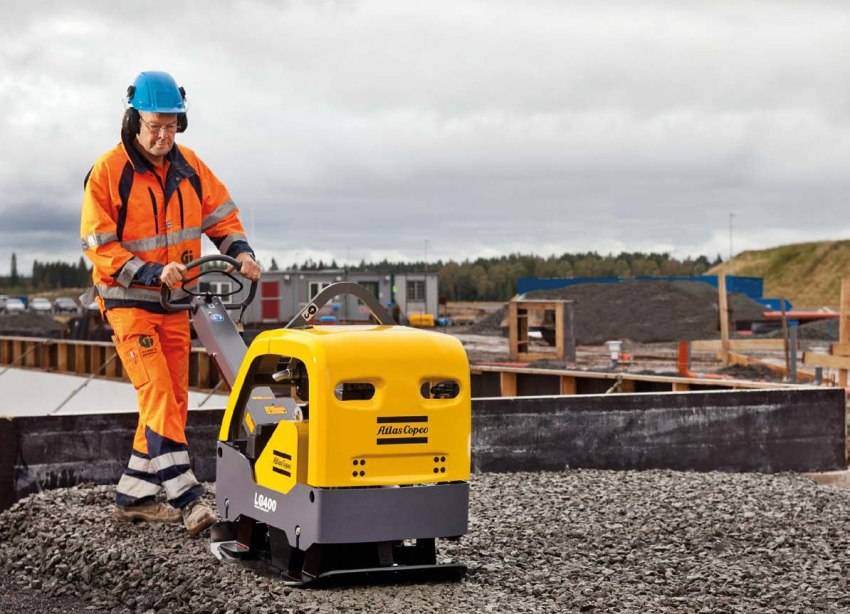

Что такое виброплита?
Для чего нужна виброплита
Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.
В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.
С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.
Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.
Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.
Конструктивное устройство механизма
На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.
Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.
Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.
Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.
Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.
Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.. Плотность финишного слоя зависит от вибрационного усилия
Чем оно выше, тем лучше утрамбовывается материал
Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.
Варианты комплектации виброплит
Классификация по питанию
- электрическую,
- дизельную и
- бензиновую виброплиту.
Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.
Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.
Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.
Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.
Так же его недостатком будет и высокий шум, снижающий комфорт в работе.
Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.
Классификация по массе
Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.
Выделяют:
- Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
- Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
- Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.
Классификация по направлению движения
По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.
Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.
Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.
Дополнения в комплектации
Дополнительным плюсом будет если виброплита оснащена системой орошения.
Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.
Ремни и муфты должны быть защищены специальными кожухами.
Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.
Поверхность
Перед тем как изготовить самодельную виброплиту, необходимо проанализировать предполагаемую поверхность трамбовки. Если прибор будет выполнять работу над цветными поверхностями, потребуется повышенная частота вибраций.
Песок, гравий и щебень наиболее эффективно трамбуются именно такой плитой.
Если рабочая поверхность состоит в основном из грунтовых отложений, то облегчить работу оператора поможет плита с высокой амплитудой колебаний.
Чем выше амплитуда, тем лучше и проще происходит утрамбовка грунта. Но в этой самодельной плите есть существенный недостаток – необходимость установки амортизационной системы.
Виды виброплит и их цена
По эксплуатационной массе все виброплиты делятся на следующие виды:
- Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
- Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
- Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
- Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.
По способу движения виброплиты бывают:
Прицепные
Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.
Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.
Навесные
Используются, как правило, в качестве навесного оборудования экскаваторов.
Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).
Самоходные
Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.
Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:
- Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
- Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.
Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.
Стоимость подобных моделей выше почти в 2 раза.
По типу привода виброплиты делятся на:
Электрические
Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.
Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.
Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.
Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.
Минимальные цены – около 18 – 20 тыс. рублей.
Бензиновые
Самые популярные из-за простоты обслуживания и эксплуатации варианты.
Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.
Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.
Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.
Дизельные
Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.
Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.
Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.
Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.
Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.
Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.
Вибрационный механизм
Вибрационный механизм виброплиты, или вибровозбудитель, может иметь два варианта конструкции:
- дебалансный, представляющий собой неуравновешенный относительно оси вращения ротор;
- планетарный, использующий энергию подвижных элементов, которые перемещаются по специальным замкнутым дорожкам.
Изготовление планетарного механизма в домашних условиях нецелесообразно, поскольку он сложен как в создании, так и в обслуживании. Сделать дебалансный вибратор на сложно, а величина вынуждающей силы в обоих случаях одинакова, поэтому выбор очевиден.
Эксцентриковый ротор механически связан с двигателем посредством приводного ремня. Для этого на обоих элементах устанавливаются шкивы, находящиеся в одной вертикальной плоскости. С их помощью можно регулировать передаточное число, изменять частоту вибрации установки.
Читать также: Толщина зуба зубчатого колеса

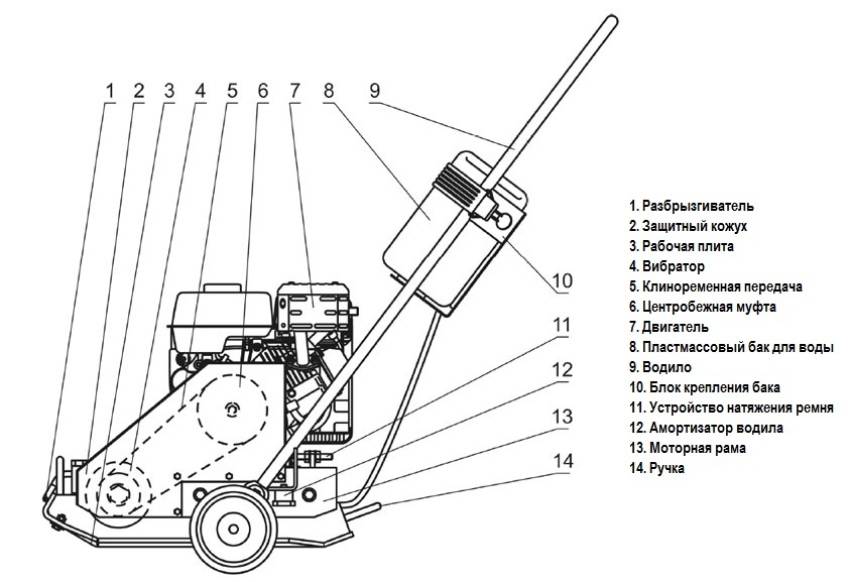

Устройство виброплиты: основные узлы и способы соединения
Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.
Конструкция виброплиты состоит из следующих основных компонентов:
- двигателя;
- вибратора;
- плиты;
- центробежной муфты;
- моторной рамы;
- ручки управления;
- защитных кожухов.
На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.
Основные составляющие виброплиты
Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.
Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.
