Проведение ремонта
Перед тем как вами будет осуществлен ремонт, должна быть произведена разборка бензопилы «Карвер». Если вы столкнулись с такой проблемой, когда двигатель на внушительных оборотах начинает глохнуть, то в качестве основной причины может выступить засорение искрогасителя продуктами сгорания. Для этого снимается глушитель, очищается от нагара поверхность с помощью моющих средств, основание высушивается феном, а дальше искрогаситель устанавливается на место. Чистка по сухой технологии недопустима, так как в нагаре есть канцерогены, их вдыхание может быть опасным для здоровья. После того как удалось снять глушитель, выпускное отверстие необходимо закрыть чистой ветошью.
Проведение ремонта
Перед тем как вами будет осуществлен ремонт, должна быть произведена разборка бензопилы «Карвер». Если вы столкнулись с такой проблемой, когда двигатель на внушительных оборотах начинает глохнуть, то в качестве основной причины может выступить засорение искрогасителя продуктами сгорания. Для этого снимается глушитель, очищается от нагара поверхность с помощью моющих средств, основание высушивается феном, а дальше искрогаситель устанавливается на место. Чистка по сухой технологии недопустима, так как в нагаре есть канцерогены, их вдыхание может быть опасным для здоровья. После того как удалось снять глушитель, выпускное отверстие необходимо закрыть чистой ветошью.
Регулировка карбюратора бензопилы Карвер
Настройка карбюратор бензопилы Карвер требуется в случае неспособности инструмента завестись, или при резком увеличении количества потребляемого им горючего. Алгоритм действий при регулировке выглядит следующим образом:
- Вначале болты с маркировкой L и H нужно перевести в базовое положение. Оно указано в инструкции к инструменту;
- Затем потребуется завести мотор пилы и дать ему время для прогрева;
- Как только цилиндр мотора станет теплым, нужно начать поворачивать штатный болт L по ходу стрелки часов. Это нужно делать до того момента, пока ДВС не раскрутиться до максимальных оборотов. Сразу после этого болт потребуется повернуть на четверть оборота назад. Затем болтом T нужно настроить работу мотора на холостом ходу, поворачивая его в разные стороны;
- Далее к пиле Карвер потребуется подключить тахометр, и найти максимальные обороты мотора. Для этого базовый болт H нужно поворачивать до момента, пока обороты на тахометре не совпадут с указаниями в инструкции по эксплуатации инструмента.
В конце потребуется заглушить двигатель пилы, а затем снова завести его. Если регулировка выполнена правильно, то двигатель инструмента начнет работать стабильнее, без провалов при наборе высоких оборотов.
Модельный ряд бензопил Карвер
Модельный ряд бензопил Карвер представлен большим разнообразием моделей, которые различаются по мощности и типу. Все мотопилы предназначены для спила деревьев или формирования кроны. Легко справляются с обрезанием веток любой толщины. С помощью такой мотопилы удобно и быстро осуществлять заготовку дров и распиливать стволы как поперек, так и вдоль. С помощью системы легкого запуска, заводить мотопилу легко даже на холодный двигатель.
Абсолютно во всех моделях предусмотрен легкий доступ к воздушному фильтру. Это сделано для того, чтобы владелец мог самостоятельно проводить техническое обслуживание. В пиле предусмотрено наличие зубчатого упора который обеспечивает точность среза. Автоматическая смазка цепи позволяет не беспокоиться о этом. Единственное что следует делать – это поддерживать достаточный уровень масла в бачке.
Бытовые пилы
CARVER PROMO PSG-45-15 относится к бытовому типу и оснащена 2-х тактным двигателем с мощностью 2,4 л.с. Удобная рукоятка позволяет держать пилу без напряжения долгое время, несмотря на то, что вес составляет 5,8 кг.
CARVER RSG 225 также относится к бытовому классу, но мощности у нее меньше, чем у предыдущей модели – всего 1 л.с. Функциональности это не уменьшает, а вот в руках держать и пилить гораздо легче, потому что вес составляет 4,3 кг.
CARVER RSG 241 предназначена для бытового использования, а двигатель, установленный на нее, имеет 1,8 лошадиных сил. Количество звеньев в цепи составляет 57, а вес инструмента равен 5,8 кг.
CARVER RSG-41-16K небольшая бытовая пила, которая легко справится с небольшим объемом работ. Отличительным достоинством является система AfterCharge и Clean2, которая обеспечивает максимальное очищение выхлопных газов. Вес инструмента составляет 5,8 кг.
CARVER RSG-52-20K имеет мощность 2,8 л.с. и несмотря на то, что она относится к бытовому классу, с ее помощью можно выполнять трудоемкие работы. На пиле установлен праймер, который подкачивает топливо, чем значительно облегчает вторичный запуск двигателя. Металлический картер увеличивает срок службы подшипников.
CARVER PROMO PSG-52-18 – бытовая пила с системой легкого запуска имеет мощность 2,6 л.с. Выполнять распил с ее помощью очень легко, так как она оснащена антивибрационной системой и тормозом цепи для мгновенной остановки. Вес такого инструмента 5,2 кг.
CARVER RSG 238 – это небольшая мотопила с наличием быстрого запуска и мощностью двигателя 1,7 л.с. Используется в бытовых нуждах для распилки деревьев и спила веток. Поршневая группа хромированная. К тому же прекрасно запускается и работает в зимний период.

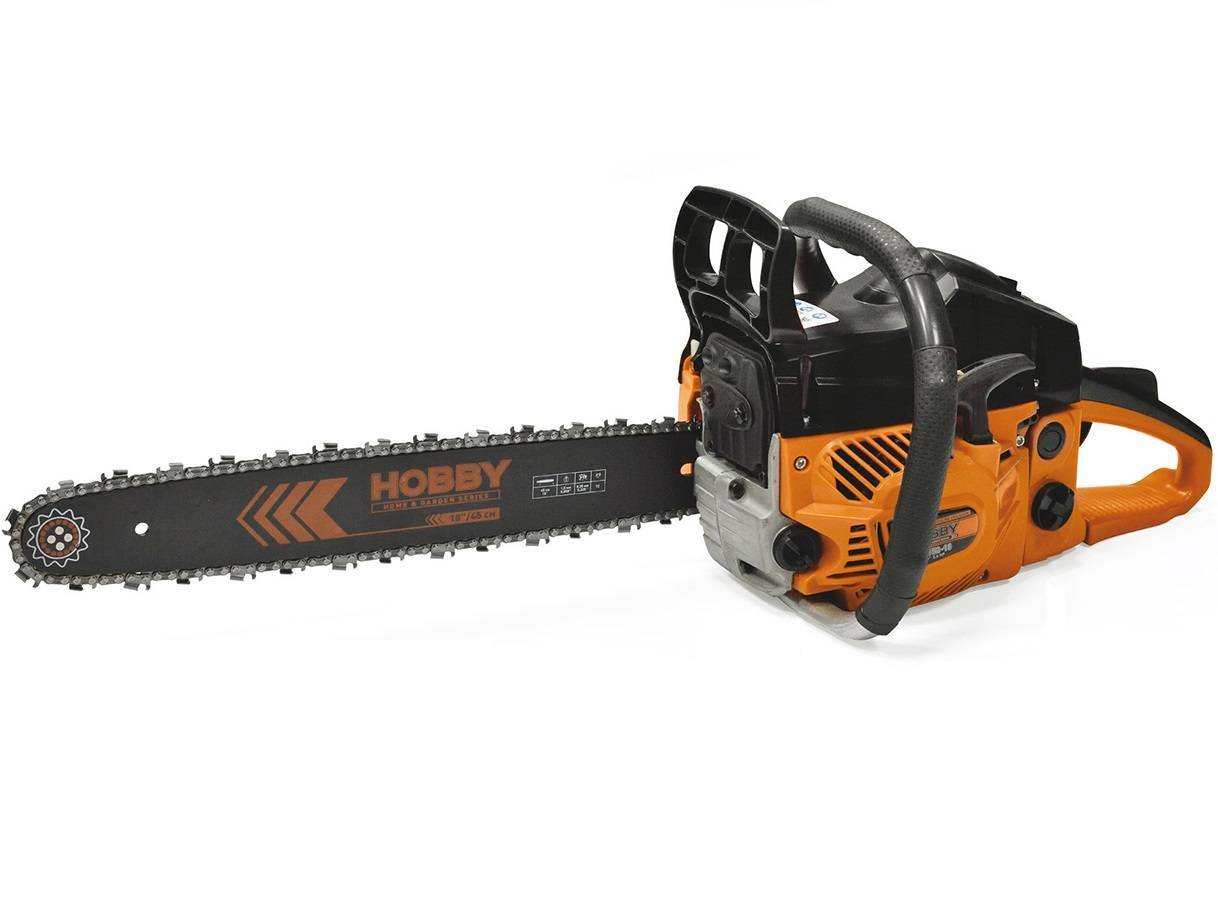

CARVER HOBBY HSG 145-15 представляет собой рабочую лошадку с мощностью 2,5 л.с. Наличие 2 тактного двигателя и шины длиной в 38 см, делает инструмент незаменимым в быту для спила веток, кустарника и деревьев.
CARVER HOBBY HSG 158-18 – самая мощная среди бытовых пил, так как оснащена двигателем с 3 лошадиными силами. С помощью системы легкого пуска отлично заводится даже при низких температурах воздуха. Надежная в эксплуатации благодаря использованию крепких материалов. Вес модели 6,2 кг.
Полупрофессиональные пилы
Модельный ряд бензопил Карвер полупрофессиональных пил состоит из инструментов с мощностью от 2,4 л.с. до 3,2 л.с. Надежное крепление узлов, автоматическая смазка цепи, легкий запуск и тормоз цепи – это не весь перечень особенностей этого модельного ряда. Оператору будет легко работать даже с 7 килограммовой пилой, так как рукоятки расположены эргономично и обладают антивибрационной системой.
Ряд бензопил Карвер представлен моделями:
Топовые модели бензопил Карвер
Популярность моделей обуславливается несколькими параметрами: низким потреблением топлива, отличными функциональными характеристиками и удобством использования, а именно небольшим весом. Среди самых топовых моделей бытового класса можно выделить следующие: CARVER PROMO PSG-45-15, CARVER PROMO PSG-52-18 и CARVER RSG 225. А среди моделей бытового класса лидирует в рейтинге популярности CARVER RSG 246.
Технические характеристики
Бензиновая пила Carver RSG 238 оснащена карбюраторным ДВС (двигатель внутреннего сгорания), работающем на топливной смеси, в которую входит бензин и полусинтетическое
масло, предназначенное для двухтактных ДВС. Основными техническими показателями бензопилы Carver RSG 238 являются следующие характеристики:
- класс – бытовая бензопила.
- мощность двигателя – 1,7 л.с., или 1,2 кВт;
- объем двигателя – 38 куб. см;
- объем топливного бака – 0,47 л;
- объем бака для масла – 0,2 л;
- длина шины – 16″ (дюймов), или 40 см;
- шаг пильной цепи – 3/8″ (дюйма);
- число звеньев – 57;
- ширина пильного паза – 1,3 мм;
- вес – 5,8 кг;
- габариты упаковки – 430 х 250 х 300 мм.
Оснащение бензопилы системой QuickStart, позволяет компенсировать противодействие двигателя в момент пуска. В сравнении с похожими ДВС, в двигателе бензопилы Carver RSG 238 сокращен расход горючего на 20%, и на 5% увеличена мощность.
Российский бренд Carver выпускается в Китае. По назначению, модели производятся: бытовые, полупрофессиональные, профессиональные.
Бензопила Carver PSG-45-15 – описание модели
Эта пила оснащена выносливым 2-тактным бензиновым мотором, объемом цилиндра 45 см3. Для охлаждения мотора в устройстве модели предусмотрена система принудительной подачи воздуха. За запуск двигателя отвечает фирменный пусковой механизм с функцией Quick Start.
Конструкция этой бензопилы Карвер имеет свободный доступ к воздушному фильтру и другим расходным деталям инструмента – это сокращает временные затраты на обслуживание модели.
Для удобного использования пилы в ее устройстве предусмотрена долговечная антивибрационная система. Она гасит колебания двигателя и снижает утомляемость рук оператора. За безопасность вальщика отвечает эффективный цепной инерционный тормоз.
Характеристики модели включают:
- мощность – 2,4 л. с.;
- рекомендуемая длина используемой шины – 15–18 «;
- количество режущих звеньев цепи – 64;
- масса в готовом к работе виде – 6 кг.
Бензопила Карвер Промо 45 15 используется для спиливания веток, валки небольших деревьев и расчистки кустарников. Во время работы инструмент потребляет минимум горючего и не издает сильного шума.
Назначение бензопилы
Бензопила Carver RSG-38-16K относится к группе пил, основное направление которых механизация подсобных работ на участке, даче, сельской местности, связанных с обработкой дерева или древесных материалов. Функционала бензопилы вполне хватает для таких операций как:
- заготовка дров;
- распил ненужного дерева, конструкций из дерева, мусора;
- обрезка веток деревьев и кустарника на садовом участке;
- помощь при строительстве из древесного пиломатериала.
Глубины пиления достаточно для беспрепятственной валки деревьев средних размеров. Как указано в инструкции, бензопила не пригодна для профессиональной эксплуатации и работе долгое время при максимальной нагрузке.
Основные неисправности
Благодаря тому, что современная техника становится новее и модернизированней, усложняется ее конструкция, а следовательно и ремонт. Большое количество поломок можно предотвратить, если придерживаться правил эксплуатации. Самыми распространенными поломками являются:
- Двигатель не запускается. Для устранения этой проблемы надо проверить или заменить свечу на новую, проверить качество топливной жидкости или заменить на новою.
- Слабая мощность может возникать из-за некачественной топливной смеси, засоренных фильтров или плохой регулировки карбюратора.
- Не производится смазка пильного аппарата. Необходимо проверить смазочные каналы и отверстия на пиле и шине.
Модельный ряд электропил
CARVER RSE-1500М
Лёгкая и удобная в работе электропила Карвер бытового класса комплектуется 1500 ваттным двигателем с поперечной компоновкой и 12-ти дюймовой шиной.
В перечне достоинств данной модели:
- компактные размеры, небольшой вес и удобный захват при работе со всех положений;
- автоматическая дозировка подаваемого в гарнитуру цепного масла;
- визуальный контроль уровня масла в расходном бачке;
- двойная изоляция.
CARVER RSE-2200М
Производительная электрическая цепная пила с 2200 ваттным электроприводом и 16 дюймовой пильной гарнитурой, может успешно использоваться для трудоёмких и длительных по времени распиловочных работ повышенной сложности.
Мощность электродвигателя снижает чувствительность инструмента к перепадам напряжения, двойная изоляция повышает безопасность работ в условиях высокой влажности.
В списке конструкционных особенностей:
- муфта сцепления нового поколения;
- визуальный индикатор уровня цепного масла в расходном резервуаре;
- встроенная автоматика в системе смазки гарнитуры;
- блокировка несанкционированного пуска;
- быстродействие механизма экстренного торможения пильной цепи при возникновении нештатных ситуаций.
CARVER RSE-2400М
По основным рабочим параметрам электропилы Carver серий RSE-2200М и RSE-2400М существенно не отличаются. В последнем варианте, в электросхему встроен контур тепловой защиты, отключающий двигатель при заклинивании цепи и других экстремальных перегрузках.
Бензопила Carver Promo PSG 52 18 – рабочие параметры
Этот бензоинструмент любительского класса хорошо адаптирован для работы в сложных погодных условиях. Модель предварительно оснащена улучшенной системой Quick Start, позволяющей быстро и плавно запустить силовой агрегат без риска повышенного трения и нагрева его основных действующих механизмов.
Для привода в действие эта переносная садовая пила Carver оборудована высококачественным сцеплением, состоящим из усиленного цельного барабана и ведущей звезды. Упрощенная конструкция механизма и свободный доступ к нему позволяют оператору установить новые запчасти в его устройство прямо в полевых условиях.
Параметры бензопилы Carver PSG 52 18:
- мощность – 2,6 л. с.;
- бак для топлива/смазки цепи – 550/260 мл;
- длина направляющей – 40 см;
- шаг цепи – 0,325″.
Модель выделяется небольшим весом, что вместе с эргономичными удобно расположенными рукоятками, дает возможность использовать ее в условиях сильно ограниченного пространства.
Конструкция и принцип действия
Карбюратор. Это устройство, в котором топливо (бензин) и воздух смешиваются в заданных пропорциях с последующей подачей готовой смеси в цилиндр двигателя. Почти все модели бензопил имеют карбюраторы одинакового типа, поэтому устройство и принцип работы одинаковы.
Основными элементами конструкции карбюратора являются:
- Тело, который отлит в алюминии, чтобы уменьшить вес. Бензопилы постоянно перемещаются с места на место, их держат в руках во время работы, поэтому снижение веса инструмента является приоритетом для производителей;
- Диффузор с воздушной заслонкой, расположенной на входе;
- Струи, презентация клапанов для дозированной подачи топлива;
- Спрей, обеспечение впрыска бензина в камеру (на схемах он обозначен как основная форсунка);
- Топливная (поплавковая) камера.
Рисунок 1. Схема карбюраторной бензопилы
Принцип работы карбюратора можно описать как цикл, состоящий из следующих этапов:
- Воздушная заслонка открывается при запуске двигателя.
- Ход поршня создает вакуум в воздушном канале, в результате чего воздух поступает в диффузор, количество которого регулируется положением воздушного клапана.
- Из бензобака газ поступает в поплавковую (топливную) камеру. Скорость его входа регулируется форсунками.
- В диффузоре смешиваются бензин и воздух, в результате чего образуется топливовоздушная смесь, которая затем поступает в цилиндр двигателя. Чем больше смесь попадает в камеру сгорания цилиндра, тем выше мощность и скорость на валу двигателя.
Регулировка карбюратора бензопилы Карвер
Чтобы настройка штатного карбюратора принесла желаемый результат, выполнять процедуру нужно только на полностью исправном и обслуженном силовом агрегате. Перед регулировкой оператор обязан проверить состояние фильтров, топливных трубок и ЦПГ мотора.
Чтобы настроить штатный заводской карбюратор бензопилы Carver, необходимо:
- На инструменте с заглушенным ДВС повернуть все 3 металлических винта по ходу направления стрелки часов до упора. После этого каждый из винтов нужно вывернуть на четверть оборота в обратном направлении;
- Завести пилу и дать ее двигателю прогреться. Далее потребуется настроить работу модели на низких оборотах, поворачивая винт L до тех пор, пока мотор не начнет работать максимально стабильно;
- Настроить работу мотора на холостом ходу. Для этого нужно найти то положение винта T, при котором цепь будет стоять на шине неподвижно;
- Подключить к цилиндру тахометр и выставить требуемую скорость работы мотора в режиме максимальных оборотов. В результате показатели прибора должны соответствовать указаниям в руководстве к бензопиле.
Если после выполненных действий бензопила стабильно набирает обороты при нажатии оператора на акселератор, значит регулировка встроенного топливного узла была выполнена правильно.
