Цепная передача

Из чего состоит цепная передача

Цепные передачи – достаточно простые в конструктивном плане механизмы. Тем не менее, не будет лишним знать, из каких элементов они состоят.

Звездочка. Обычно в цепных передачах конструктивно предусмотрены лишь две звездочки (хотя есть варианты). Одна из них выступает в роли ведущей, а вторая – в качестве ведомой. Стабильность и эффективность функционирования цепных видов передач в немалой степени будет зависеть именно от их качества и точности производства: соблюдению размеров (вплоть до миллиметра), используемого при изготовлении материала.

Стоит отметить, что размеры и формы звездочек будут определяться количественными характеристиками цепей (а не наоборот, как думают некоторые), числом передаточного отношения, количеством зубьев на наименьшей ведущей звездочке в механизме. Параметрические и иные характеристики звездочек определяются ГОСТом 13576 — 81. Характеристики звездочек для цепей роликовых и втулочных разновидностей определяются ГОСТом 591 — 69.

Звездочки должны быть изготовлены из достаточно крепких и износостойких материалов, которые смогут длительное время эксплуатироваться под существенными механическими нагрузками, в том числе, и ударного характера. Согласно ГОСТу, в качестве такого материала может выступать сталь марок 40, 45, 40Х и иных видов со степенью закалки HRC 50 – 60. Звездочки, не предназначенные для высокоскоростных механизмов, могут быть изготовлены из модифицированных видов чугуна марок СЧ 15, СЧ 20.

Сегодня можно встретить звездочки с наконечниками зубцов, изготовленными из различных видов пластика. Такие изделия отличаются пониженной степенью износа и бесшумностью работы.

Другой составляющей цепных передач является, разумеется, цепь. Цепи производятся на промышленных производственных линиях. Их параметры строго регламентируются соответствующими стандартами. Сегодня промышленность может предложить такие разновидности цепей, как:

  1. Грузовые – предназначаются для поднятия и опускания грузов и для их подвешивания. Используются такие цепи, как правило, на разного рода грузоподъемниках.
  2. Тяговые – они служат для передвижения грузов и используются в транспортирующих устройствах.
  3. Приводные – служат для передачи механической энергии от одной звездочки к другой. Ярким примером использования такой передачи может служить самый обычный велосипед и иные виды транспортных средств.

Основные элементы стандартной цепи приведены на рисунке ниже.

Основные параметры цепных передач

Функционирования устройства изменяющего передающее усилие цепного типа зависит от особенности звездочных компонентов: правильность их производства, закал поверхности зубьев, металла и качества обработки. Габариты и формы звезд, изготовляются согласно величинам выбранной цепи и передаточного отношения, которая определяет количество зубьев меньшей ведущей звездочки. Передаточное число цепной передачи, в процессе работы изменяется и высчитывается аналогично передаточному значению цилиндрической . Сборка цепной передачи ограничивается установкой и закреплением звездочек на валах, надеванию цепи и ее регулировке.

Производя расчет цепной передачи, необходимо воздерживаться от тупых углов между линией, которая совмещает центры звездочек, и горизонтальной линией. Ведущую ветвь размещают обычно сверху. В передачах с большими углами подъема необходимо не забывать об натяжных устройствах. Цепные передачи, из-за неминуемого растяжения цепных звеньев, вследствие износа и смятия в шарнирах, обычно требуют возможности регулирования их натяжения.

Цепные передачи: применение, достоинства, недостатки

Цепную передачу относят к передачам зацеплением с гибкой связью. Она состоит из ведущей и ведомой звездочек, огибаемых цепью Достоинства цепных передач. 1. По сравнению с зубча- тыми передачами цепные передачи могут передавать движение между валами при значительных межосевых расстояниях (до 5 м).

2. По сравнению с ременными передачами: более компактны, могут передавать большие мощности, требуют значительно меньшей силы предварительного натяжения, обеспечивают постоянство передаточного числа (отсутствуют скольжение и буксование).

3. Могут передавать движение одной цепью нескольким звездочкам. Недостатки. 1. Значительный шум при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).

2. Сравнительно быстрое изнашивание шарниров цепи; необходимость применения системы смазывания.

3. Удлинение цепи из-за износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.

Применение. Цепные передачи применяют в станках, промышленных роботах, транспортных, сельскохозяйственных и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Наибольшее применение получили цепные передачи мощностью до 120 кВт при окружных скоростях до 15 м/с.

32. Классификация цепей

Приводная цепь — главный элемент цепной передачи — состоит из соединенных шарнирами отдельных звеньев. Помимо приводных бывают тяговые и грузовые цепи, которые здесь не рассматриваются. Основные типы стандартизованных приводных цепей: роликовые, втулочные и зубчатые. Роликовые приводные цепи. Состоят из двух рядов наружных и внутренних пластин (рис. 14. 2). В наружные пла стины запрессованы оси, пропущенные через втулки, запрессованные, в свою очередь, во внутренние пластины. На втулки предварительно свободно надеты закаленные ролики. При относительном повороте звеньев ось проворачивается во втулке, образуя шарнир скольжения. Зацепление цепи со звездочкой происходит через ролик, который, поворачиваясь на втулке, перекатывается по зубу звездочки. Такая конструкция позволяет выравнять давление зуба на втулку и уменьшить изнашивание как втулки, так и зуба. Роликовые цепи имеют широкое распространение. Их применяют при скоростях v ≤ 15 м/с. Втулочные приводные цепи по конструкции подобны роликовым, но не имеют роликов, что удешевляет цепь, уменьшает ее массу, но существенно увеличивает износ втулок цепи и зубьев звездочек. Втулочные цепи применяют в неответственных передачах при v ≤ 1 м/с. Втулочные и роликовые цепи изготовляют однорядными (рис. 14.2) и многорядными (рис. 14.3) с числом рядов 2, 3 и 4. Многорядная цепь с меньшим шагом позволяет заменить однорядную с большим шагом и тем самым уменьшить диаметры звездочек, снизить динамические нагрузки в передаче. Концы осей расклепывают, поэтому звенья цепи неразъемны. Зубчатые приводные цепи состоят из звеньев, составленных из набора пластин и шарнирно соединенных между собой (рис. 14.4). Каждая пластина имеет по два зуба и впадину между ними для размещения зуба звездочки. Число пластин определяет ширина цепи В, которая зависит от передаваемой мощности. Рабочими гранями являются плоскости пластин, расположенные под углом 60°. Этими гранями каждое звено цепи вклинивается между двумя зубьями звездочки, имеющими трапециевидный профиль (см. рис. 14.7). Благодаря этому зубчатые цепи работают более плавно, с малым шумом, лучше воспринимают ударную нагрузку и допускают более высокие скорости. Однако по сравнению с другими зубчатые цепи тяжелее и дороже. Их применяют при скоростях v ≤ 35 м/с. Для устранения бокового спадания цепи со звездочек применяют направляющие пластины 1 ( см. рис. 14. 4), расположенные в середине или по бокам цепи.

Звездочки цепных передач.

Звездочки цепной передачи в зави­симости от их размера могут изготавливаться цельными и состав­ными. Звездочки втулочных и роликовых цепей имеют небольшую ширину и выполняются обычно из двух частей: диска с зубьями и ступицы, которые соединяют между собой болтами либо заклепка­ми. Звездочки передач с зубчатыми и фасоннозвенными цепями имеют большую ширину и, как правило, выполняются цельными.

Для уменьшения изнашивания цепи и снижения шума при ра­боте цепной передачи зубчатый венец звездочки в некоторых слу­чаях изготавливают из полимерных материалов, соединяя его с металлической ступицей с помощью паза типа «ласточкин хвост».

При использовании в цепной передаче составных звездочек их необходимо предварительно собрать. Сборка составной звездочки после контроля геометрических размеров и формы посадочных мест ступицы и зубчатого венца осуществляется следующим об­разом (рис. 2):

  • в зубчатом венце 4 сверлят отверстия под временные болты для соединения со ступицей, напрессовывают зубчатый венец на ступицу 3 звездочки и, используя эти отверстия в качестве кондуктора, сверлят отверстия под временные болты в ступице;
  • устанавливают временные болты и закрепляют зубчатый венец на ступице, после этого собранную звездочку уста­навливают на эталонный вал, закрепляемый в центрах, и проверяют зубчатый венец звездочки на радиальное бие­ние, поворачивая вал в центрах и устанавливая поочеред­но в каждую впадину зубчатого венца калибр (величину радиального биения определяют, используя индикатор часового типа, установленный на стойке).

Рис. 2. Сборная звездочка цепной передачи: 1 — заклепка; 2 — штифт; 3 — ступица; 4 — зубчатый венец

Если величина радиального биения, полученная при проведении контроля, превышает величину, ука­занную в технических условиях на сборку, то звез­дочку разбирают, венец поворачивают относительно ступицы на угол, кратный числу временных болтов, вновь собирают и повторяют проверку радиального биения зубчатого венца до тех, пор пока оно не будет соответствовать требованиям технических условий на сборку.

По окончании контроля радиального биения зубчатого венца временные болты удаляют, отверстия под них развертывают и устанавливают постоянные болты или заклепки.

Цилиндрические зубчатые передачи

Под цилиндрическими зубчатыми колёсами понимают шестерни, объёмный контур которых выполнен в виде цилиндра, где все точки вершин зубьев также повторяют цилиндр. Такие зубчатые элементы различаются по форме зубьев и подразделяются на следующие типы:

  • Прямозубые шестерни
  • Косозубые цилиндрические шестерни
  • Шевронные зубчатые колёса

Прямозубые цилиндрические

Данный вид зубчатых передач самый распространённый в составе механизмов в виду своей относительной простоты и дешевизны в изготовлении. Цилиндрические прямозубые шестерни выполнены на одном диаметре по всей своей рабочей ширине.


Редуктор в составе с прямозубыми цилиндрическими шестернями

Такие зубчатые колёса широко применяются в составе простейших редукторов в том числе и коробках передач тракторов и автомобилей, где смена передаточного числа осуществляется вхождением в зацепление скользящих зубчатых цилиндрических блоков по валам редуктора. С помощью цилиндрических шестерен вращение может передаваться только между параллельно расположенными валами. Данные шестерни отличаются шумностью работы на высоких скоростях вращения. Положительным моментом в работе цилиндрических прямозубых шестерён является отсутствие осевых нагрузок.


Цилиндрическая шестерня с внутренними зубьями

Прямозубые цилиндрические шестерни изготавливаются как с внешним зубом, по наружному диаметру, так и с внутренним венцом зубьев. Если обычные шестерни с внешними зубьями используются в конструкциях для передачи вращения между параллельно расположенными валами, то шестерни с внутренним зубом могут быть использованы для преобразования вращения в составе планетарных механизмов как коронные шестерни (эпициклы), а также в виде части соединительных зубчатых муфт.


Цилиндрическая шестерня с внутренними зубьями в составе планетарного механизма

Косозубые цилиндрические

Передача вращения с помощью косозубых цилиндрических шестерён осуществляется только между параллельно размещёнными валами. В отличии от прямозубых цилиндрических шестерён, в работе редукторов, такие зубчатые колёса характеризуются как шестерни постоянного зацепления, в виду невозможности вхождения в зацепление пар при осевом совмещении. Шестерни представляют собой колёса с зубьями, нарезанными под углом. В состав рабочей пары таких колёс входят шестерни с правым и левым наклоном нарезки зубьев.


Косозубая цилиндрическая передача

Косозубые шестерни отличаются тихой работой на высоких скоростях вращения, но учитывая форму взаимодействующих зубьев, и характер зацепления зубчатых пар в механизме возникают осевые нагрузки. Для минимизации негативного влияния возникающих осевых усилий в конструкцию опор вращения валов включают упорные подшипники. В виду одновременного контакта двух зубьев с сопряжённой шестерней косозубые колеса хорошо себя зарекомендовали в работе на высоких нагрузках.


Редуктор с косозубыми цилиндрическими шестернями


Двойные косозубые шестерни в составе усиленного редуктора

Часто в конструкциях высоконагруженных узлов используют двойные косозубые шестерни, выполненные в виде блока с двумя дорожками косых зубьев разного направления. В таком случае возникающие осевые нагрузки в отдельной дорожке косых зубьев гасятся друг другом обеспечивая высокие характеристики передачи.


Косозубая цилиндрическая шестерня с внутренними зубьями в составе планетарного механизма

Как и в прямозубом исполнении существуют цилиндрические косозубые шестерни с внутренней нарезкой используемые в составе планетарных редукторов.

Шевронные

Шестерни с косозубой формой зубьев в форме так называемой «ёлочки» называют шевронными. По сути шевронное зубчатое колесо является спаркой косозубых цилиндрических шестерён с зеркальной разноименной нарезкой зубьев.

Шевронное зубчатое колесо

Такие зубчатые колёса применяются в высоконагруженных ответственных механизмах: генерирующих турбин, горнодобывающего оборудования, в судостроении. Шевронные передачи отличаются компактностью, хорошей плавностью хода. Учитывая форму V-образного зуба в виде двух встречных косых зубьев, возникающие осевые нагрузки, созданные обеими зубчатыми сторонами шестерни, гасятся друг другом. Это обеспечивает дополнительную устойчивость к нагрузкам и высокие скоростные характеристики шевронной зубчатой передачи.


Шевронная передача

Недостатком таких зубчатых колёс является и высокая стоимость в виду технологичной сложности в изготовлении.

Общее описание

Для того чтобы передать усилия, ранее использовался повсеместно лишь один метод — ременный, который имел важное промежуточное звено — ремень. В нашем же случае способ меняется

Ненужный переходник исключается, вместо него появляется сцепление между элементами.

Таким образом, увеличивается не только уровень надежности и минимизируется размер всей системы, но также достигается и еще одно важное преимущество. Снижается расход энергии, необходимый для активации всей конструкции

Существует масса ключевых факторов, которые определяют эффективность, сферу применения механизма. Разумеется, важным аспектом становятся габариты, материал производства и точность.

Если говорить про общие сведения о зубчатых передачах, нужно знать, что в хорошем продукте между зубьями всегда присутствует зазор. Они не располагаются вплотную. Иначе скольжение будет невозможным по определению. А также будет крайне неудобно смазывать подвижные части. Эксплуатационный срок, равно как и эффективность применения будет значительно снижена. Не нужно забывать, что многие типы производства подразумевают образование высоких температур на производственных площадках. А сами механические детали во время работы ввиду банальной силы трения разогреваются. Значит, металл будет расширяться, незначительно увеличиваться в размерах. И без зазора зубья просто встанут, упираясь друг в друга и заблокировав дальнейший ход.

Поэтому выбор конечного продукта всегда стоит останавливать на том, что точно не подведет. Именно поэтому мы в всегда внимательно относимся к деталям. И любая часть наших станков и иной продукции отвечает не только всем требованиям нормативной документации, но и желаниям наших клиентов.

Классификация цепных передач | Лекции и примеры решения задач механики

Цепная передача основана на зацеплении цепи и звездочек. Принцип зацепления, а не трения, а также повышенная прочность стальной цепи по сравнению с ремнем позволяют передавать цепью при прочих равных условиях большие нагрузки. Отсутствие скольжения обеспечивает постоянство среднего передаточного отношения.

Принцип зацепления не требует предварительного натяжения цепи, в связи с чем уменьшается нагрузка на валы и опоры. Цепные передачи могут работать при меньших межосевых расстояниях и при больших передаточных отношениях, а также передавать мощность от одного ведущего вала нескольким ведомым.

Основной причиной недостатков цепной передачи является то, что цепь состоит из отдельных жестких звеньев и располагается на звездочке не по окружности, а по многоугольнику. С этим связаны непостоянство скорости цепи в пределах одного оборота, износ шарниров цепи, шум и дополнительные динамические нагрузки. Кроме того цепь дороже и сложнее в изготовлении.

Конструкции приводных цепей

Основными типами приводных цепей являются роликовые, втулочные (ГОСТ 13568-75) и зубчатые цепи ГОСТ 13552-81).

Роликовая цепь состоит из двух рядов наружных (1) и внутренних (2) пластин. В наружные пластины запрессованы валики (3), пропущенные через втулки (4). Втулки запрессованы в отверстия внутренних пластин. Втулка на валике и ролик на втулке могут свободно поворачиваться.

Применение втулки позволяет распределить нагрузку по всей длине валика и этим уменьшить износ шарниров. Наряду с однорядными изготовляют двух-, трех- и четырехрядные цепи. Их собирают из тех же элементов, только валик проходит через все ряды.

Втулочные цепи по конструкции аналогичны роликовым, но у них нет ролика (5). Вследствие этого износ цепи и звездочек увеличивается, но снижается масса и стоимость цепи.

Зубчатые цепи состоят из набора пластин с двумя зубообразными выступами. Пластины цепи зацепляются с зубьями звездочки своими торцовыми плоскостями. Угол заклинивания принят 6°.

Конструкция зубчатых цепей позволяет изготавливать их широкими и передавать большие нагрузки. Они работают плавно, с меньшим шумом. Их рекомендуют применять при сравнительно высоких скоростях — до 35 м/с.

Известные зубчатые цепи различаются в основном по конструкции шарниров. Совершенствование шарниров направлено на уменьшение износа и потерь на трение.

Формулы для расчета цепных передач >Содержание курса >

isopromat.ru

ТОП 5 смазок

Стоит обратить внимание на следующие топ-5 смазок для цепных передач, которым отдают предпочтение пользователи промышленного оборудования

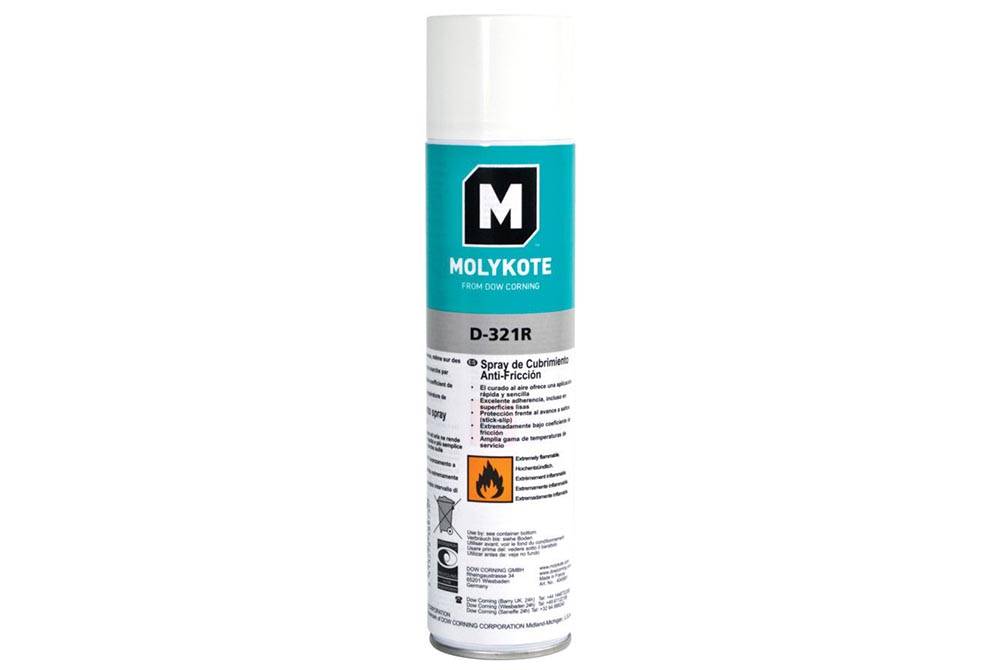

Molykote D-321R

Сухая смазка MOLYKOTE D-321R применяется для цепных устройств и передач в нефтебуровом, подъемном оборудовании, сельскохозяйственном транспорте.

Основой состава является дисульфид молибденовое покрытие с добавлением графитовой крошки и титанового связующего. Преимущество Molykote D-321R — мгновенное затвердевание после нанесения. В итоге пыль, частицы грязи не прилипают к вязкой текстуре покрытия. Твердая пленка предотвращает механический износ, делает движение цепной передачи более мягкими. Диапазон рабочих температур составляет -180…+450°С, что позволяет использовать продукт в условиях больших нагрузок. Molykote D-321R проявляет стабильность при воздействии воды, устойчива к старению и может наноситься с интервалами в 1-1,5 мес.

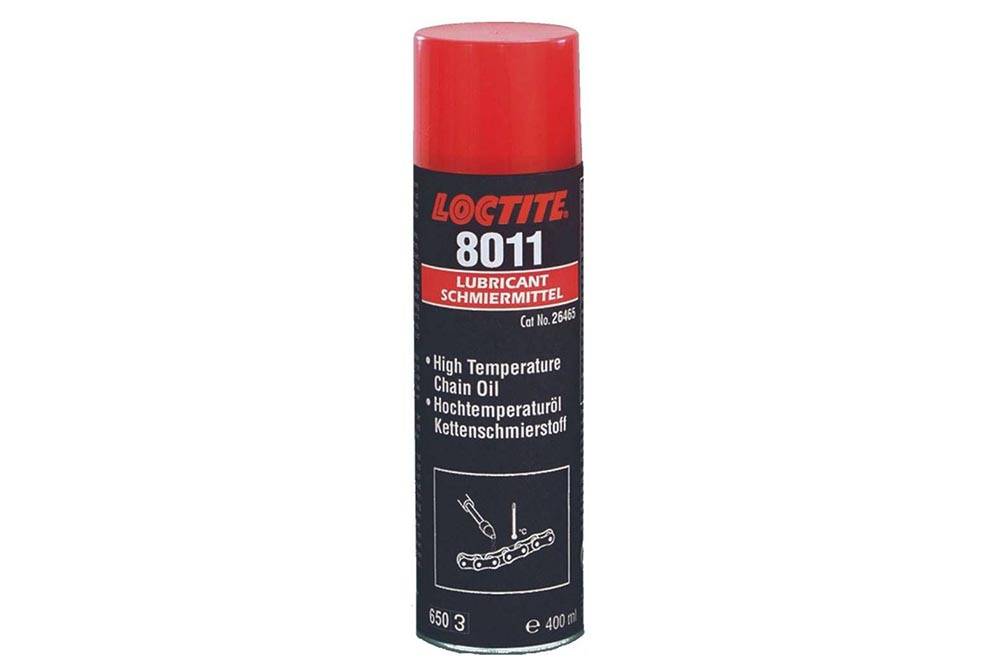

Loctite 8011

Смазка изготовлена на минеральной основе, имеет в составе литиевое мыло и антизадирные присадки. Loctite 8011 наносится в виде спрея и отлично подходит для цепей, открытых шестерен, червячных передач и тросов. Состав справляется с защитой от воды, проявляет стойкость при воздействии высокого давления и центробежных сил, имеет диапазон рабочих температур -30…+170°С.

Efele — смазка для цепей

В узлах конвейеров, погрузчиков и прочего оборудования эффективную защиту цепей, звездочек, открытых цепных передач обеспечит смазка российского производства Efele. Основа состава — минеральное масло, дополненное антифрикционными наполнителями и присадками.

Efele используется для защиты механизмов, работающих на малых и средних нагрузках в широком диапазоне скоростей. Твердые частицы предохраняют детали от износа. Efele используется в полиграфии, гофропроизводстве, в металлообрабатывающей и деревообрабатывающей промышленности, при производстве строительных материалов. Состав может использоваться в качестве антиаварийной смазки, гарантируя плавность движений, предотвращая заклинивания цепи. Efele отлично защищает от коррозии, механического износа и работает при температуре -25…+150 °С.

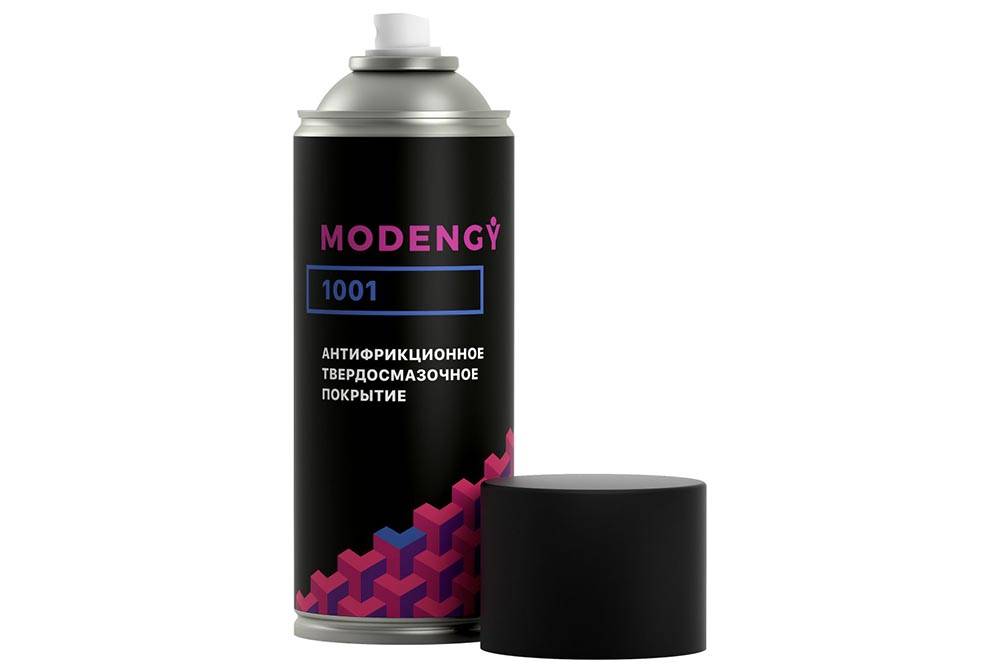

MODENGY 1001

Смазка изготавливается на основе дисульфида молибдена и графита. MODENGY 1001 выпускается в баллонах. Сразу после распыления на поверхности деталей образуется полимеризующееся покрытие. К нему не налипает пыль, абразивы.

MODENGY 1001 делает движение цепи мягким, препятствуя износу. Диапазон рабочих температур составляет -180…+440°С.

При работе в условиях повышенной влажности детали рекомендуется обрабатывать составом MODENGY 1005, который даже в солевом тумане проявляет стойкость в течение 720 ч.

Ntn-snr: LUBER READY FOOD CHAIN OIL

Смазка производится на основе эстерового масла и пригодна к использованию в пищевой промышленности. Продукт применяется преимущественно для цепей конвейеров. Из положительных качеств отмечается повышенная устойчивость к старению и окислению, предотвращение коррозии и хорошая совместимость с красками, герметиками.

Рабочая температура состава -30…+120°С.

При обслуживании цепных передач следует строго придерживаться техрекомендаций по обработке запчастей, тогда даже при высоких нагрузках риск поломок и быстрого износа будет сведен к минимуму.

Продукция из статьи:

Weicon

Смазка Weicon PTFE

Смазка Weicon PTFE

Рекомендованные статьи

Смазки для вентиляционного оборудования

2020-06-18 03:35:01

Масло для лубрикатора

2020-06-16 23:09:05

Компаунды

2020-06-19 18:27:00

Пищевые смазки weicon

2020-06-26 19:58:12

Жидкая изолента

2020-07-03 21:22:08

Материалы Molykote для промышленных вентиляторов

2020-07-24 10:43:12

Вакуумная жидкость

2020-08-15 21:49:05

Акриловые клеи

2020-08-15 20:49:05

Недостатки цепных передач

  • удлинение цепи вследствие износа ее шарниров и растяжения пластин;
  • сравнительно высокая стоимость цепей;
  • невозможность использования передачи при реверсировании без остановки;
  • передачи требуют установки на картерах;
  • затруднен подвод смазки к шарнирам цепи, что сокращает срок службы передачи.
  • скорость движения цепи, особенно при малых числах зубьев звездочек, не постоянна, что вызывает колебания передаточного отношения.
  • цепь состоит из отдельных звеньев и располагается на звездочке не по окружности, а по многограннику, что вызывает шум дополнительные динамические нагрузки;

Цепные передачи: применение, достоинства, недостатки

Цепную передачу относят к передачам зацеплением с гибкой связью. Она состоит из ведущей и ведомой звездочек, огибаемых цепью Достоинства цепных передач. 1. По сравнению с зубча- тыми передачами цепные передачи могут передавать движение между валами при значительных межосевых расстояниях (до 5 м).

2. По сравнению с ременными передачами: более компактны, могут передавать большие мощности, требуют значительно меньшей силы предварительного натяжения, обеспечивают постоянство передаточного числа (отсутствуют скольжение и буксование).

3. Могут передавать движение одной цепью нескольким звездочкам. Недостатки. 1. Значительный шум при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).

2. Сравнительно быстрое изнашивание шарниров цепи; необходимость применения системы смазывания.

3. Удлинение цепи из-за износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.

Применение. Цепные передачи применяют в станках, промышленных роботах, транспортных, сельскохозяйственных и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Наибольшее применение получили цепные передачи мощностью до 120 кВт при окружных скоростях до 15 м/с.

32. Классификация цепей

Приводная цепь — главный элемент цепной передачи — состоит из соединенных шарнирами отдельных звеньев. Помимо приводных бывают тяговые и грузовые цепи, которые здесь не рассматриваются. Основные типы стандартизованных приводных цепей: роликовые, втулочные и зубчатые. Роликовые приводные цепи. Состоят из двух рядов наружных и внутренних пластин (рис. 14. 2). В наружные пла стины запрессованы оси, пропущенные через втулки, запрессованные, в свою очередь, во внутренние пластины. На втулки предварительно свободно надеты закаленные ролики. При относительном повороте звеньев ось проворачивается во втулке, образуя шарнир скольжения. Зацепление цепи со звездочкой происходит через ролик, который, поворачиваясь на втулке, перекатывается по зубу звездочки. Такая конструкция позволяет выравнять давление зуба на втулку и уменьшить изнашивание как втулки, так и зуба. Роликовые цепи имеют широкое распространение. Их применяют при скоростях v ≤ 15 м/с. Втулочные приводные цепи по конструкции подобны роликовым, но не имеют роликов, что удешевляет цепь, уменьшает ее массу, но существенно увеличивает износ втулок цепи и зубьев звездочек. Втулочные цепи применяют в неответственных передачах при v ≤ 1 м/с. Втулочные и роликовые цепи изготовляют однорядными (рис. 14.2) и многорядными (рис. 14.3) с числом рядов 2, 3 и 4. Многорядная цепь с меньшим шагом позволяет заменить однорядную с большим шагом и тем самым уменьшить диаметры звездочек, снизить динамические нагрузки в передаче. Концы осей расклепывают, поэтому звенья цепи неразъемны. Зубчатые приводные цепи состоят из звеньев, составленных из набора пластин и шарнирно соединенных между собой (рис. 14.4). Каждая пластина имеет по два зуба и впадину между ними для размещения зуба звездочки. Число пластин определяет ширина цепи В, которая зависит от передаваемой мощности. Рабочими гранями являются плоскости пластин, расположенные под углом 60°. Этими гранями каждое звено цепи вклинивается между двумя зубьями звездочки, имеющими трапециевидный профиль (см. рис. 14.7). Благодаря этому зубчатые цепи работают более плавно, с малым шумом, лучше воспринимают ударную нагрузку и допускают более высокие скорости. Однако по сравнению с другими зубчатые цепи тяжелее и дороже. Их применяют при скоростях v ≤ 35 м/с. Для устранения бокового спадания цепи со звездочек применяют направляющие пластины 1 ( см. рис. 14. 4), расположенные в середине или по бокам цепи.
