Как сделать из болгарки “циркулярку” по дереву своими руками?

Детали изготовления

Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.

Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.

На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.

Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.

Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.

Наша торцовка готова к работе.

Недостатки агрегата:

• слишком шумно работает;
• для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.

Из циркулярки сделать инструмент можно аналогичным образом.

Советы и рекомендации

Если вы собираете цепную пилу на электрическом приводе, то рекомендуется применить поперечное размещение двигателя, что существенно упростит работу оператору. Если вы решили самостоятельно разработать чертеж для проектирования самодельной цепной пилы, ты разработайте еще и систему блокировки пуска, что сделает новое оборудование еще более безопасным для оператора.

Опытные пользователи ручных переделок советуют не забывать о жидкости внутри пилы. В бачке всегда должно находится смазывающее масло для гладкого и легкого распила. После использовать пилы, ее необходимо хорошо очистить от опилок и других загрязнений, а также смазать рабочие узлы.

Необходимые инструменты и материалы

Для изготовления циркулярки своими руками потребуются:

• Болгарка;
• Электродрель;
• Сварочный аппарат (возможно);
• Отвертки и плоскогубцы.

Из материалов пригодятся:

• Уголок стальной на 25 или алюминиевый на 50 мм;
• Стальная пластина;
• Болты и гайки;
• Отрезки трубки.

Подключаться к сети болгарка-циркулярка будет с помощью выключателя, который по всем правилам необходимо разместить на панели со стороны работающего. Он должен быть доступен в любую секунду.

Возможно, потребуется еще что-то, но домашняя мастерская так устроена, что в ней многое заменяется. Поэтому строгий список не выдержит никакой критики. Потребуются какие-то крепежи или саморезы, отрезки провода и изоляция.

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

• приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
• совершенствование промышленных изделий для расширения функционала;
• сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Делаем верстак со встроенной пилой дешево и сердито

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

Самодельная циркулярная пила своими руками, потребует подготовленные чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

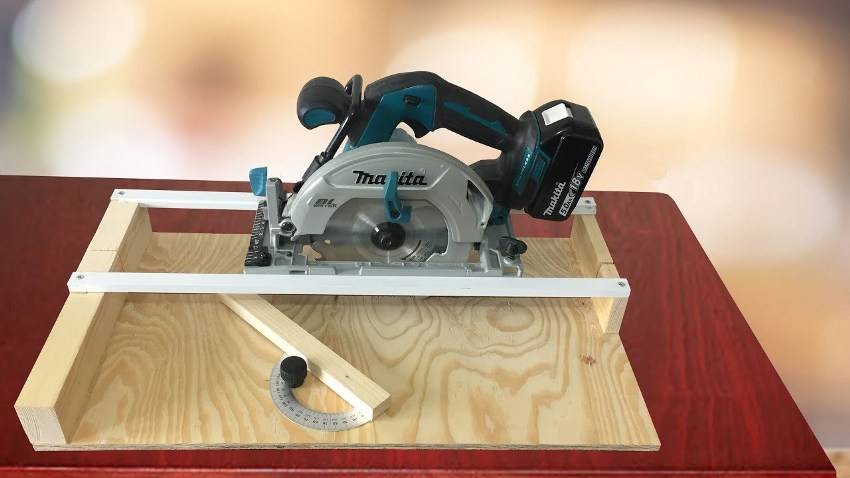

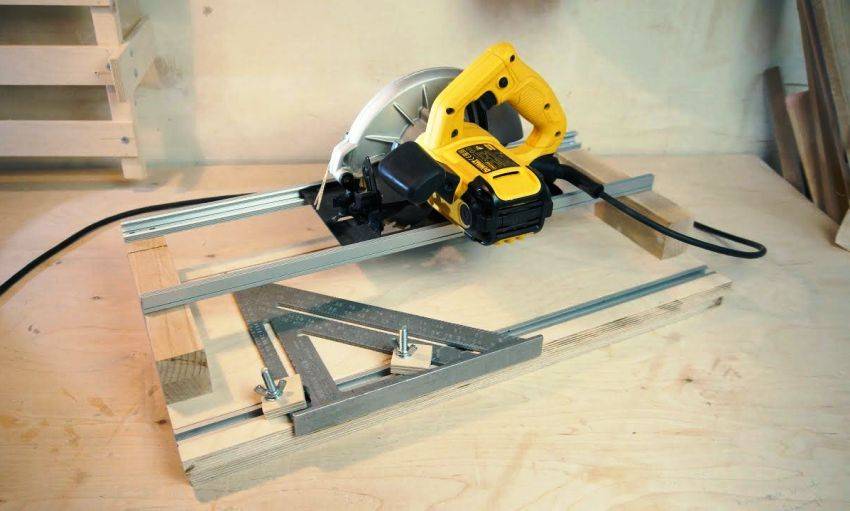

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

Важно!Перед сбором конструкции амортизаторы необходимо разобрать, слить с них масло и выполнить воздушные отверстия. К преимуществам самодельной торцовочной пилы можно отнести следующие:

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Как сделать стационарную циркулярную пилу из болгарки?

Основное различие между конструированием ручного и стационарного инструмента составляет наличие станины. Работы выполняются в такой последовательности:

1. Подготавливается специальный стол, который покрывается листом оцинковки или жести. Чтобы зафиксировать выбранный материал на плоскости, достаточно стянуть его по краям стола металлическими уголками. Основа, на которой будет устанавливаться механическая часть инструмента, должна быть максимально устойчивой. В противном случае раскачивания приведут к неточному распилу материалов. К тому же колебания стола могут быть травмоопасными.
2. Согласно требованиям безопасности, циркулярный диск не должен выступать на третью часть своего диаметра над плоскостью стола. Поэтому, чтобы распилить деревянный брусок толщиной порядка 10 см, понадобится режущий круг размером от 35 см.
3. Стационарная циркулярка из болгарки должна изготавливаться на основе достаточно производительного двигателя. Здесь необходимо использовать движок от болгарки мощностью не менее 1 кВт.
4. Основой регулируемого упора послужит металлический уголок длиной 7-8 см. Указанный элемент накладывается на стол и фиксируется с помощью болтовых соединений.
5. Стационарная циркулярка из болгарки предполагает создание вала. Последний рекомендуется приобретать в готовом виде, поскольку при его самостоятельном вытачивании могут возникнуть критические погрешности. Выбирать следует вал, который содержит крепления для надежной фиксации циркулярного диска.
6. В качестве передачи послужит пас клиноременного типа.

При необходимости циркулярка из болгарки своими руками может быть изготовлена на основе более мощного двигателя, извлеченного из старой стиральной машины. В целом же выбор движка здесь ограничивается лишь предполагаемой мощностью будущего инструмента, которую необходимо получить на выходе.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

• типом и мощностью двигателя, а также его расположением;
• типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
• наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок; Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
• типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

• для обеспечения плавного пуска двигателя;
• для его торможения при отключении мотора;
• для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

• посадочный диаметр;
• наружный диаметр;
• число зубьев — чем оно больше, тем более качественным получится разрез;
• толщина диска;
• максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

• станины, служащей основанием всего изделия;
• столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
• выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

• основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
• столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
• комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Зачем делать пилу из болгарки своими руками? Как сделать цепную пилу из болгарки?

• Цепную электрическую пилу либо бензопилу из болгарки можно собрать, следуя последующим 5 главным шагам.
• Убираете с конструкции болгарки наждачный диск.
• Накручиваете винтообразной элемент, который держит цепь на инструменте (гаечным ключом закручиваете крепления до упора).
• Дрелью просверливаете два отверстия на защитном щите у болгарки. Поперечник отверстия равен поперечнику крепежного болта для установки шины.
• Приставляем шину на ее фактическое место и фиксируем положение болтами. Накрепко и до упора закрутите болты гайками, так как от этого зависит качество работы самодельной пилы.
• После высококачественной установки шины, на нее можно надевать пильную цепь и закрепить ее винтообразными зажимами. Принципиально верно отрегулировать степень натяжения цепи, так как очень слабенькое натяжение, как и сильное, вредят рабочему процессу. Лучшая степень натяжения — когда цепь немного провисает.

Использование электромотора

Если следовать предлагаемому ниже методу, то изготовка циркулярки таким методом не вызовет никаких затруднений. 1-ое, что нужно, это избрать подходящий электромотор. Чаще всего можно повстречать коллекторные, асинхронные и синхронные, электродвигатели. Бур из бензопилы своими как сделать бур из триммер переделать в мотобур. Как сделать цепную пилу из болгарки. 10 ноября 2020: за туманом,. Как сделать поводом считать бензопилу плохим цепную пилу — видео. Чтоб сделать циркулярку, идеальнее всего подойдет владеющий большей мощностью, большой выносливостью и малым количеством оборотов асинхронный движок.

Таким макаром, пригодится:

• асинхронный движок;
• сталь листовая;
• переходник для фрез;
• редуктор;
• провода;
• гайки и болты;
• плоскогубцы.

Движок должен владеть мощностью 2-3 кВт, 4000-4500 об/мин и питаться от розетки 220 В. Как сделать из болгарки бензопилу — youtube. Если не получится найти электромотор с обозначенными выше параметрами, для получения нужного количества оборотов можно пользоваться редуктором. В таком случае соединять лучше с помощью гаек и болтов, шурупы не рекомендуется использовать, потому что ими можно нанести суровые повреждения.

Дальше необходимо обусловиться с тем, что будет в качестве насадки, фрезы либо цепи. Цепи служат длительно, потому что фактически не стачиваются, но, работая с ними, выходит огромное количество отходов, а распил неточен и достаточно широкий. В плане тонкости работы лучше фрезы: отходы маленькие, распил четкий и узкий. Один отзыв на «цепная пила из болгарки своими как сделать паз со скругленными. Но фрезы стремительно стачиваются. Как сделать цепную пилу из болгарки. Если брать статистику, то фрезы употребляют еще почаще, из-за маленького количества отходов работать ими выходит экономичнее.

Потом или на вал электромотора, или на редуктор (если он употребляется) крепится переходник для фрез. Главная » бытовая техника » как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, как сделать торцовочную. Для того чтоб была возможность поменять насадки, переходник крепится без использования сварки.

Post Views: 1

Циркулярная пила из болгарки своими руками может быть изготовлена с небольшими затратами труда и в короткое время.

Однако нужно понимать, что такой инструмент не является полноценной заменой профессиональному оборудованию и является временным решением.

Основными параметрами болгарки, выбранной для переделки в циркулярную пилу, являются мощность двигателя, прочность редуктора и наличие плавного пуска.

Очень важно не использовать пильный диск во время проведения работ по переделке болгарки в циркулярную пилу. Можно использовать старый наждачный диск или изготовить из картона муляж диска подходящего диаметра

Можно использовать старый наждачный диск или изготовить из картона муляж диска подходящего диаметра.

Циркулярка из болгарки своими руками: чертежи и сборка

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

• рабочая болгарка;
• диск для циркулярной пилы;
• гайки, болты и другие крепежные элементы;
• электрическая дрель со сверлами;
• отвертки, гаечные ключи, плоскогубцы;
• прямоугольная металлическая труба;
• уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т».

Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами.

Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка.

Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом.

Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка.

Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.
