Циркулярка своими руками: назначение, особенности, как сделать

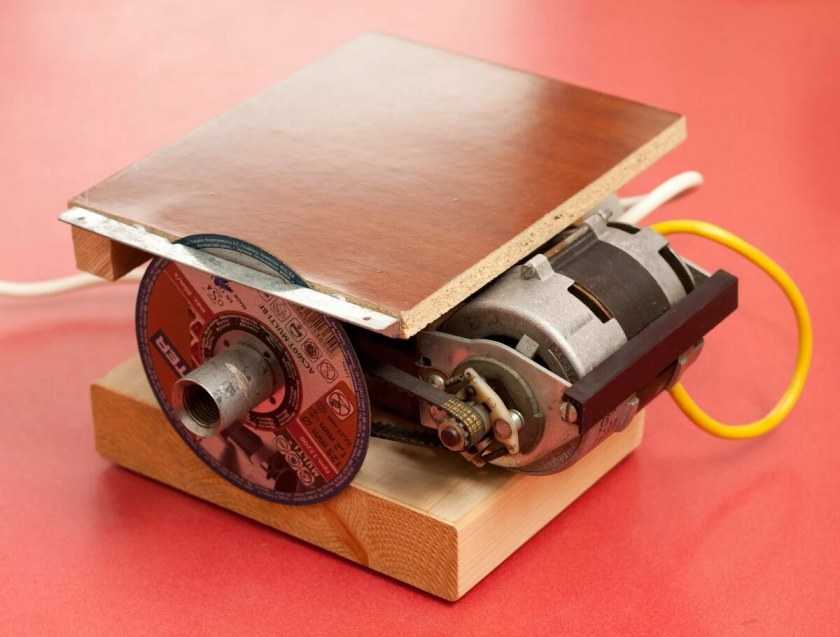

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

две металлические пластины;
деревянный брус;
шпиндель от велосипеда;
звездочка;
цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Достоинства самодельного инструмента

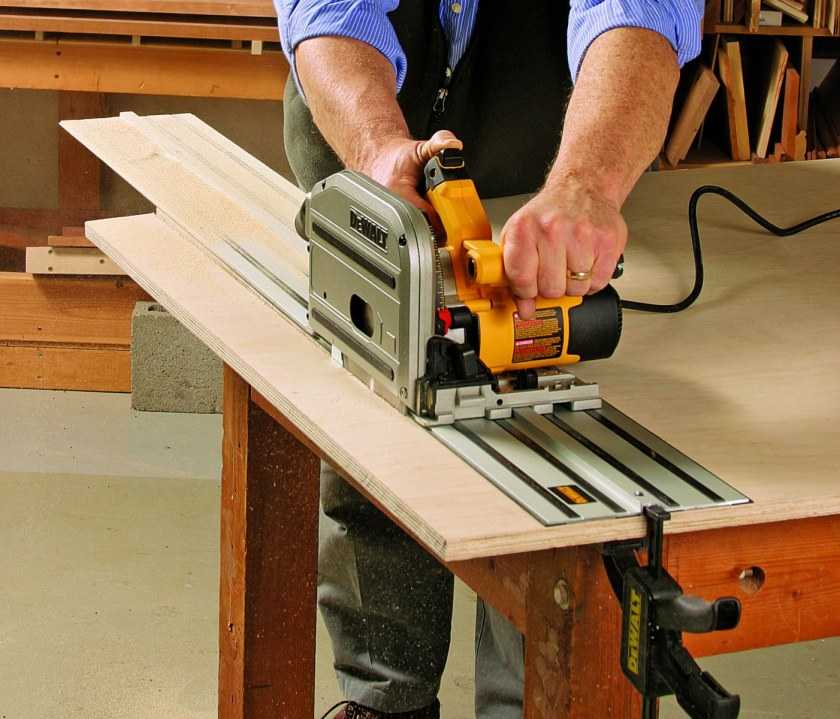

В хозяйстве очень часто появляется необходимость распилить доску, ДСП, ДВП, фанеру и другие подобные материалы. Удобнее всего выполнять такие манипуляции, используя для этого стационарный станок, который в народе получил название циркулярка. На таком станке можно даже пилить дрова, поэтому о рациональности его изготовления долго думать не приходится.

Углошлифовальная машинка или болгарка получила широкую популярность, так как это универсальный инструмент для резки металла, камня, бетона, пластика и даже дерева

Однако с обработкой дерева нужны не только особые навыки, но еще и осторожность. Ведь именно при обработке древесины возникает такой эффект, как обратный удар

Именно поэтому специалисты рекомендуют использовать инструмент только в качестве циркулярки, что позволяет исключить вероятность возникновения обратного удара, а также повысить эффективность применения электроинструмента.

Изготовление стационарного станка из болгарки для распиливания древесины имеет ряд преимуществ:

Экономия на покупке стационарного станка, который состоит из станины и мощного электродвигателя. Стоимость такого станка составляет не менее 10 тысяч рублей, в то время как из болгарки можно сделать циркулярку без дополнительных вложений
Простота изготовления — для создания станка понадобится только электроинструмент и основание, изготовить которое можно из деревянного верстака или досок
Высокая эффективность — УШМ развивает частоту вращения свыше 9000 оборотов в минуту, что положительно влияет на скорость и качество пиления материала
Возможность в любой момент воспользоваться УШМ, сняв ее со станка

Если попали на сайт, значит, наверняка задаетесь вопросом и целью изготовления самодельной циркулярки из болгарки. В рациональности такой задумки сомневаться не приходится, а как сделать стационарный станок для пиления древесины, выясним далее.

Пошаговый процесс создания небольшого циркулярного станка своими руками

Настольный станок из ДСП изготовить довольно просто. Как сделать его самостоятельно, показано в таблице.

	Корпус выпиливается из ламинированного ДСП. Детали соединяются с помощью вспомогательных реек. Подобное соединение позволяет получить жесткий корпус.
	Крышка (столешница) устанавливается сверху. Ее монтируют на саморезы, вкручиваемые по углам. Перед монтажом столешницы нужно выполнить зенкование отверстий. Тогда шляпки саморезов не будут мешать в работе.
	На столешницу ручную дисковую пилу крепят снизу. Для этого в опорной рамке сверлят отверстия. Длина саморезов подбирается так, чтобы остря крепежа не выходили наружу.
	При желании снизу можно изготовить подставку. Тогда получится полноразмерный станок. Часто подобные станочки делают с разборными подставками. При выездных работах используют складные козлы.
	Сбоку прикручивают шариковые выдвижные направляющие. На них устанавливают каретку (устройство для параллельного перемещения вдоль стола). После изготовления каретки в ней будет пропиле паз.
	Для пиления по прямой длинномерных заготовок используют параллельный упор. Чаще всего – это металлический уголок, который устанавливается с определенным зазором. При установке подобного упора вымеряют расстояние от диска до уголка. Оно должно быть одинаковым с обеих сторон. Тогда распиливаемый предмет зажиматься не будет.
	Конструктивно подобный элемент выглядит так, как показано на фотографии. Фиксация в заданном положении выполняется гайками. У профессионалов применяются барашковые гайки или специальные маховички. Ими довольно удобно фиксировать уголок в нужный размер.
	Диск устанавливается снизу. У современных дисковых ручных пил возможна регулировка вылета диска. Достаточно ослабить упорный болт, а потом изменить наклон инструмента к площадке.
	Некоторые мастера в качестве параллельной направляющей используют вертикальную доску. Здесь размещают дополнительные линейки. Тогда при выполнении сложных работ проще контролировать пиление по заданным параметрам.
	Небольшой циркулярный станок, изготовленный в домашней мастерской. Пользоваться им довольно удобно. Для отвода стружки подключается шланг от бытового пылесоса. Тогда внутри помещения воздух остается чистым.

Станок на деревянном каркасе

Самый простой и доступный способ изготовления станины для станка предполагает использование для этих целей обычных досок или толстой фанеры. В данном варианте конструкции исполнительный узел размещается непосредственно под столом (столешницей), в котором для режущего полотна проделывается прорезь соответствующих размеров.

Каркас из дерева надежен и прост в изготовлении

В качестве примера нами будет рассмотрен вариант изготовления станины высотой приблизительно 110 — 120 см, предназначенного для закрепления на ней ручной циркулярной пилы. Длину столешницы такой конструкции можно будет изменять в небольших пределах по своему усмотрению.

Самый удобный для изготовления столешницы материал – это многослойная клеёная фанера толщиной не менее 50 мм. Однако для этих целей могут выбираться и другие материалы (оргстекло или плиты стеклотекстолита, например). Что касается такого распространённого материала, как ДСП, то его применение в данном случае нежелательно, как не обеспечивающего достаточную прочность поверхности.

Для изготовления станка на деревянной основе вам потребуются перечисленные ниже материалы:

заготовка листового железа;
стандартный лист толстой клеёной фанеры;
пара брусьев сечением 50Ч50 мм;
толстые доски с типоразмером 50 x 100 мм;
стальной уголок, необходимый для повышения жёсткости крепления направляющих;
циркулярная пила;
две струбцины.

Кроме того, вам придётся запастись следующим комплектом инструмента, без которого сборка станка просто невозможна:

классические шуруповёрт и электродрель;
простая ножовка по дереву или электролобзик;
измерительные инструменты (угольник, рулетка, линейка);
переносная фреза для обработки древесины.

При отсутствии такой фрезы можно будет воспользоваться помощью друзей или соседей, имеющих в своём хозяйстве фрезерный станок.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

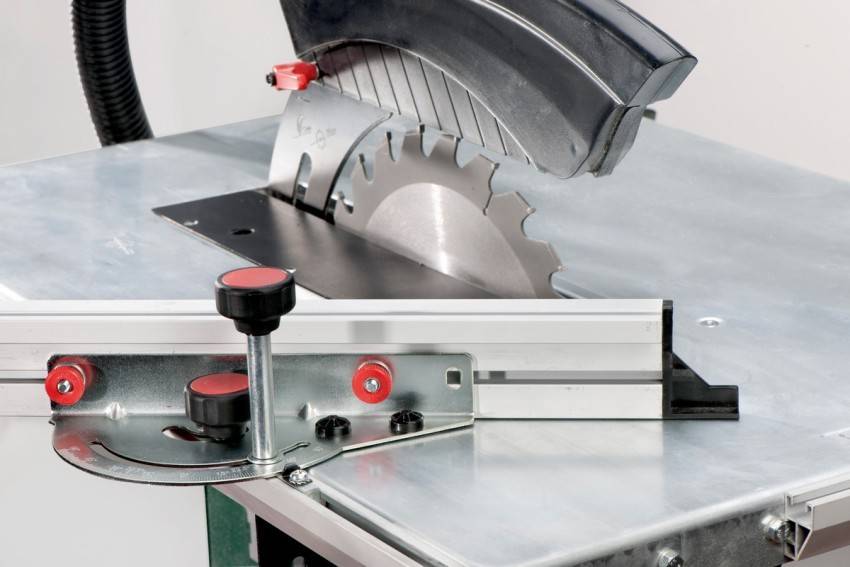

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Важно!Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

Станина или основание;
Двигатель – чаще всего это асинхронный электродвигатель;
Ременная передача — шкивы и передаточный ремень;
Рабочий вал циркулярной пилы;
Рабочий стол;
Устройства безопасности;
Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Отделочные работы

Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.

Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола

Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок

В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.

Рекомендуем: Ремонт аккумулятора шуруповерта своими руками — замена банок, проверка мультиметром

Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.

Под этой статьей мы для вас оставили одно из наиболее удачных видео с подробным пошаговым описанием всего процесса. Приятного просмотра.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Описание оборудования

Изготовленные своими руками циркулярные пилы могут быть стационарными или переносными. Конструкция простейшей циркулярки будет включать металлическую или деревянную несущую раму, внутри которой закреплены электромотор, блок управления подачей электричества, столешница и сама рабочая пила, которая насажена на вал циркулярки или установлена через шестерёнки и цапфовый механизм. Пила располагается в прорези в столешнице, что позволяет с легкостью разрезать пиломатериалы, выполняя качественную обработку древесины.

Стол-столешницу можно выполнить из пиломатериалов или использовать для этого уже готовые металлические заготовки. Из древесины изготавливаются ровные станковые столы, сверху такую столешницу нужно будет покрыть прочным металлическим листом. В противном случае без металлической защиты дерево начнет быстро изнашиваться, а оборудование при активной эксплуатации прослужит несколько лет, после чего потребуется сложный и дорогостоящий ремонт.

Отдельные модели подразумевают наличие дополнительного вала, к которому крепятся ножи, фуганок и рубанок. Такие универсальные станки оснащаются мощными электродвигателями, что позволяет выполнять широкий спектр работ по обработке древесины. Изготавливая многофункциональный станок, необходимо руководствоваться качественными схемами-чертежами, которые позволят выполнить универсальное и надежное оборудование.

Если требуется выполнять различного рода столярные работы, то обустраивают координатный стол с направляющими. Имеющиеся ограничители и направляющие могут фиксироваться под различными углами, что позволяет не только обеспечить безопасность работы на станке, но и выполнять качественную обработку древесины, с легкостью меняя диски на пилы различного диаметра.

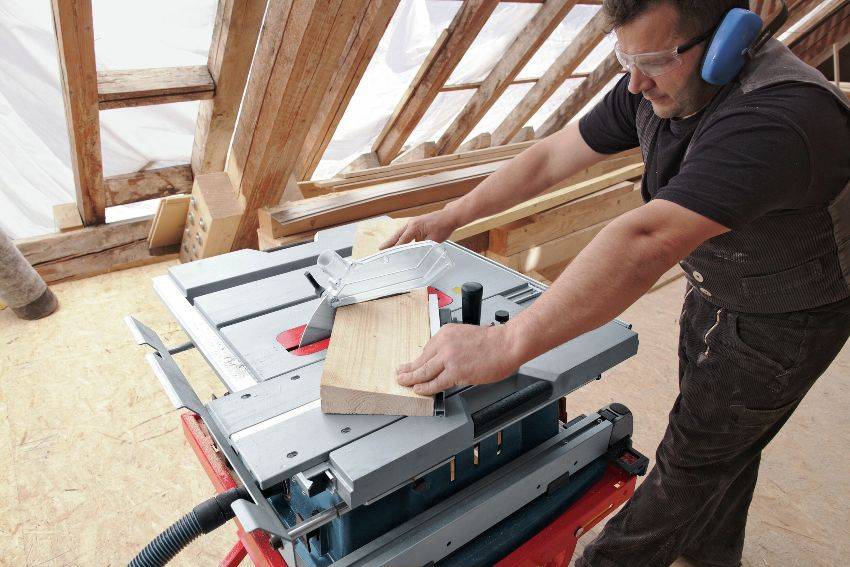

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

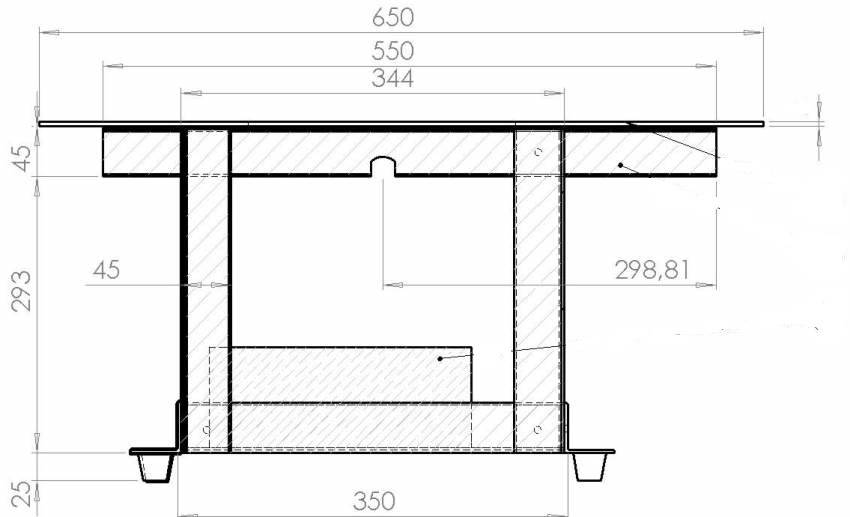

Схема изготовления циркулярки своими руками

Полезный совет! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

На шкалу рабочей плиты следует нанести условное обозначение «0». Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Варианты изготовления станка для работы по дереву

Сегодня существует множество способов создания стационарной циркулярной пилы. Для его перемещения используются угловые шлифовальные машины, ручные дрели, шуруповерты и многие другие инструменты.

Наиболее распространенными вариантами привода являются:

от ручной циркулярной пилы,
стиральная машина с двигателем стиральной машины.

Как сделать стационарный распиловочный станок — пошаговое руководство

Для строительства вам понадобится небольшое количество материалов и ручных инструментов, которые обычно есть у каждого строителя. К ним относятся:

Деревянные доски,
OSB или фанера,
крепеж,
дрель с набором сверл,
ручная пила.

В качестве рабочего стола необходимо использовать фанеру или OSB-плиту толщиной не менее 20 мм и размером 1100 x 880 мм. Для создания стационарного станка для распиловки древесины необходимо выполнить следующие действия:

В этом видео вы найдете подробные пошаговые инструкции по созданию стационарной циркулярной пилы из ручной циркулярной пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Другим распространенным вариантом является использование асинхронного двигателя от стиральной машины для привода пильного диска. Для домашнего использования подойдет небольшой электродвигатель, например, двигатель от старой стиральной машины «Малютка» или современной машины-автомата.

Распиловочный станок из дрели в домашних условиях

Также можно сделать хорошую циркулярную пилу с помощью ручной дрели. Стоимость материалов минимальна, а дрель есть дома почти у каждого. Более подробно обо всех нюансах и пошаговый алгоритм создания собственной циркулярной пилы можно узнать из нашей статьи о создании циркулярной пилы из сверлильного станка.

Сабельная пила или электролобзик? В чем разница?

По сути, «Сабля» – это электрическая ножовка, появившаяся еще в далеком 1927 году (разумеется, не в том виде, как сейчас). Предназначается для распила деревянных и некоторых металлических материалов, с чем прекрасно справляется. Узкая и длинная форма инструмента позволяет работать в самых тесных пространствах. Кроме того, при подборе нужного полотна «Сабля» распиливает камень, керамику, пеноблоки, некоторые композиты, пластику и стекло. Небольшими сабельными пилами удобно работать на весу.

Сабельную пилу и лобзик можно назвать дальними родственниками. Они во многом схожи и одновременно являются противоположностями, дополняющими друг друга. Поэтому многие и приходят к вопросу: «Что лучше выбрать?». Одно из основных отличий заключается в том, что лобзик позволяет вырезать овальные, круглые и волнистые профили, в то время как «Сабле» доступны только прямоугольные. Кроме того, у лобзика получаются более точные пропилы, в то время как соперник является своего рода «разрушителем», компенсирующим неаккуратность скоростью. Очевидно, оба механизма имеют свои преимущества друг перед другом, поэтому неправильно говорить, что один лучше другого.

Зато при комбинации этих двух устройств, возможно, мы получим что-то особенное. Давайте, наконец, выясним, как самостоятельно собрать этот незаменимый в хозяйстве инструмент.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине;
на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки;
регулировочную штангу с заранее установленными фиксирующими гайками;
направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Циркулярка своими руками
