Делительные головки

Последовательность настройки и применения

Выполняемые переходы зависят от типа приспособления и его характеристик, которые устанавливаются в зависимости от цены деления шкалы. В частности, для узлов седьмой/восьмой степени точности используются нормативные данные ГОСТ 1.758, а для узлов девятой степени точности – ГОСТ 1.643.

Основная настройка головки состоит в определении размеров сектора делительной окружности. Исходными данными для расчёта являются диаметр окружности и количество секторов, на которые её потребуется разделить. Настройка происходит в следующей последовательности:

• преобразовывают 360° полного диаметра окружности в необходимое количество делений на её секторах;
• определяют синус угла, получившегося в результате расчёта;
• поворачивают диск устройства на данный угол;
• зажимают корпус узла рукояткой или механизмом зажима и устанавливают рабочий инструмент.

Формула для расчёта требуемого угла деления обычно приводится в инструкции производителя делительной головки. Далее закрепляют деталь, подлежащую фрезерованию, на оправке станка, и, производя продольную подачу стола, выполняют требуемую операцию. Шаг подачи зависит от вида обработки: например, для формообразования зуба он равен расстоянию между впадинами смежных зубьев. С целью повышения производительности, после каждого цикла происходит ускоренный возврат стола с заготовкой в исходное положение. Фиксация по выбранному в измерительном диске отверстию выполняется при помощи пружин.

Виды деления

• • Непосредственное – в нем не задействованы какие-либо вспомогательные узлы, оно осуществляется напрямую.
• • Простое – нарезание выполняется с участием неподвижного диска, очень популярный метод (в силу своей быстроты и отсутствия факторов негативного влияния).
• • Дифференциальное – возможно тогда, когда оснастка обладает дополнительным комплектом зубчатых колес.
• • Комбинированное – одно приспособление последовательно реализует сразу несколько способов.
• • Непрерывное – здесь уже 2 устройства, оптическое и универсальное, кинематическим образом связанные со шпинделем и винтом оборудования и поддерживающие продольную подачу.

Достоинства

С помощью делительной головки, при работах по металлу на фрезерном станке, можно выделить следующие дополнительные функциональные возможности:

• значительно расширить спектр рабочих операций;
• обрабатывать заготовку, которая расположена в удобном или нужном положении относительно плоскости стола, как по вертикали, так и по горизонтали;
• упростить работы по металлу с заготовками различных размеров.

к меню

Классификация

Универсальные делительные головки имеют свое обозначение, по которому можно определить их основные рабочие параметры:

• УДГ 100 — обрабатываются заготовки диаметром 100 мм, размеры по основанию — 260×180 мм, вес — 25 кг;
• УДГ 125 — с ее помощью можно обрабатывать заготовки, максимальный диаметр которых не превышает 125 мм. Размеры основания — 260×180 мм. Вес — 28 кг;
• УДГ 250 — максимально допустимый диаметр обрабатываемой заготовки — 250 мм, габариты — 260×180 мм, вес — 53,6 кг;
• УДГ 320 — заготовка не должна превышать по диаметру 320 мм, размеры по основанию — 290×234 мм, вес — 101 кг;
• УДГ 400 — самая большая делительная головка, которая позволяет работать с заготовками сечением до 400 мм. Габаритные размеры основания — 290×234 мм, вес — 106 кг.

Все вышеперечисленные приспособления имеют цену деления на лимбе 15º.

Универсальная делительная головка УДГ-250

Многие параметры являются одинаковыми, так как использование данных устройств рассчитано на стандартное оборудование. Различие в основном — по диаметрам обрабатываемых деталей — чем он больше, тем крупнее и тяжелее устройство.

Используется еще один тип обозначений. К примеру — УДГ 40 Д250. Это означает, что делительная головка является универсальной, для полного оборота шпинделя требуется повернуть рукоятку 40 раз, максимальный диаметр обрабатываемой детали не должен превышать 250 мм. к меню

Оптическая делительная головка

Такое устройство используются для выполнения особо точных делений, и в некоторых случаях, для проверки правильности выполненного деления на другом устройстве.

Наверху головки имеется окуляр микроскопа, в оптическую систему которого помещена неподвижная шкала. Цена деления в ней равна 1′, а общее количество частей 60-ти. Деления просматриваются настолько четко, что отсчитать долю в ¼ минуты не представляет никакой сложности.

Рассчитывается угол поворота шпинделя также как и для механической головки. Но следует учесть, что необходимо составлять таблицу всех последовательных углов, так как они суммируются. к меню

Самодельная делительная головка

При небольших объемах работ по металлу проводимых своими руками, покупать дорогостоящее дополнительное оборудование не имеет смысла, так как затраченные вложения никогда не окупятся.

Самодельная делительная головка

Но домашним мастерам, имеющим в своем распоряжении фрезерный станок, такое приспособление, как делительная головка, все же необходимо. Для ее создания понадобится червячный редуктор, токарный патрон, диаметром в пределах 65 мм, и диск (лимб).

Компоновка этих элементов является стандартной, ничего нового придумывать не нужно. Деления (отверстия) на диске делаются под свои индивидуальные потребности. Все остальное аналогично промышленным вариантам.

После сборки самодельной конструкции необходимо провести ее юстировку. Это делается после того, как деталь сделанная на фрезерном станке при использовании самодельной делительной головки, сравнивается по параметрам с заводским образцом. к меню

Дополнительная информация

Использование различного вида фрезерных головок позволяет выполнять обработку деталей на одном станке, в то время как без их применения, необходимо задействовать несколько. Существует дополнительное оборудование для фрезерных станков в виде таких типов головок:

• угловая;
• расточная;
• долбежная.

В свою очередь они могут быть изготовлены в нескольких вариантах, например — со сменными ножами или пластинами.

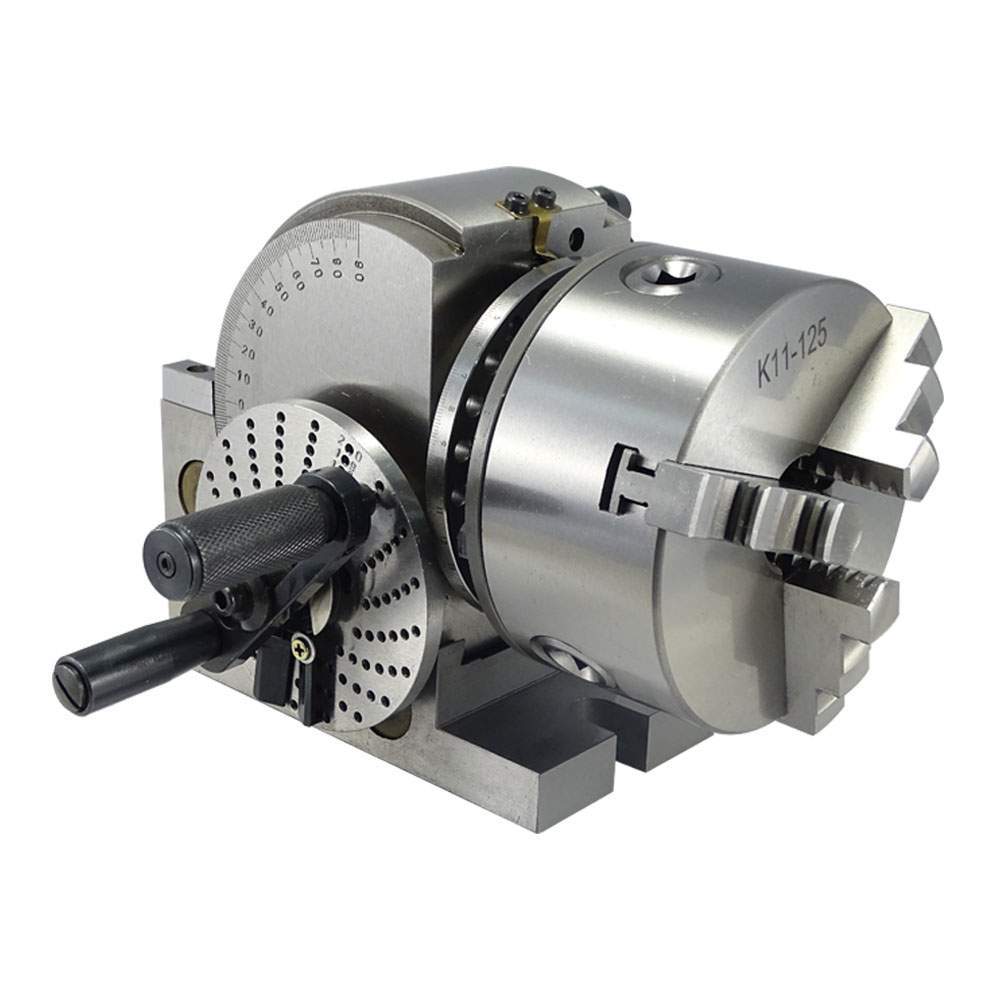

Головка делительная полууниверсальная HOMGE BS-0

Угловая головка также имеет несколько вариантов исполнения:

• головка 90º:
• модульного типа;
• универсальная.

Все эти дополнительные приспособления (угловая, расточная, долбежная головки) значительно повышают точность и увеличивают производительность фрезерного оборудования, так как позволяют осуществлять вертикальную и горизонтальную обработку, а также проведение работ под углом, без переустановки заготовки.

data-full-width-responsive=»true» data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

Это интересно: Делительные головки для фрезерных станков — виды, инструкции

Универсальная делительная головка: особенности и виды

Универсальная делительная головка – разновидность делительных головок, которая подходит практически для всех зарубежных и отечественных установок для фрезерования.

Как и упрощённые вариант, универсальные делительные головки состоят из корпуса (10), установленного на чугунное основание (20). Эти два элемента соединяются стяжными дугами (9) – составной частью основания головки. В корпусе также находится шпиндель, с правой стороны которого установлено коническое гнездо (7) с центром (21). С левой стороны – оправка, необходимая для сменных зубчатых колёс. Все универсальные делительные головки сконструированы по принципу червячной передачи, колесо которой находится в средней части шпинделя. Иными словами, вращение шпинделя осуществляется посредством червяка в эксцентричной втулке (15).

Принципиальное отличие от установок простой конструкции в наличии не только червячной передачи, но и шкалы с нониусом (12). С её помощью устанавливают угол поворота корпуса (10) от 7˚ до 10˚ вниз и от 0˚ до 100˚ вверх по своей оси. Универсальная делительная головка включает в себя сразу несколько делительных дисков, расположенных с разных сторон корпуса: диск для непосредственного деления (8) и основной делительный лимб (13). Первый имеет три круга с 24, 30 и 36 прорезями соответственно. У второго диска просверлены отверстия с обеих сторон. С одной стороны окружности могут иметь число прорезей от 24 до 43 и с другой от 46 до 66.

Если планируется работа с длинными заготовками, на стол устанавливают заднюю бабку, корпус (2) которой можно выравнивать по высоте. Если же требуется обработка длинных нежёстких деталей, на стол ставят домкратик (23), фиксирующийся в нужном положении с помощью болта (22).

Разновидности головок УДГ

Универсальная делительная головка подбирается по размеру оборудования для фрезерования. К примеру, для установок с шириной стола 400 мм используют делительную головку УДГ-Д320. При этом указанный индекс модели (Д320) – это самый большой возможный диаметр заготовки для деления.

Разные типы универсальных делительных головок позволяют осуществлять деление заготовок на количество частей до 400 без интервалов, а также на количество более 400 с интервалами. Кроме того, они позволяют значительно расширить функциональные возможности металлорежущего оборудования. Так, с их помощью можно создавать кромки и канавки практически любой сложности.

В настоящее время выпускаются универсальные делительные головки следующих типов (по ГОСТ 8615-69):

1. Д160 – необходима для проведения зубофрезерных, сверлильных и других работ.

2. Д200 – используется для всех типов работ, где необходим поворот детали на заданный угол. Выпускается в базовой или полной комплектации.

3. Д250 – разновидность делительных головок, устанавливаемая на фрезерные станки и чаще всего используемая для обработки деталей больших или средних размеров.

4. Д320 – самый известный вид делительных головок с наибольшим диаметром заготовки – 320 мм. Может идти в базовой или полной комплектации, причём в полной устройство дополняется набором зубчатых сменных колёс и двумя гитарами для них.

5. Д400 – устанавливается на всех группах металлорежущих установок. Делительный диск имеет число отверстий от 16 до 31 с одной стороны и от 33 до 54 с другой.

Краткая техническая характеристика универсальных делительных головок

Вид делительной головки	УДГ 400	УДГ 320	УДГ 250	УДГ 200	УДГ 160
Максимальный диаметр заготовки, мм	400	320	250	200	160
Передаточное отношение червячной пары	1:40	1:40	1:40	1:40	1:40
Число прорезей в делительном диске на внешней стороне	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 19, 23, 30, 33, 39, 49
На внутренней стороне	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	17, 21, 29, 31, 37, 41, 54
Диаметр сменных колес	32 x f9	32 x f9	20 x f9	20 x f9	20 x f9
Диаметр шпинделя, мм	38,2	38,2	26,5	20,2	14,9
Цена деления лимба	15˚	15˚	15˚	15˚	15˚
Диаметр патрона, мм	200	160	160	125	100
Ширина шпонок, мм	22	18	18	14	12
Масса, кг	108	102	54	51	36

Делительные головки: виды, назначение, характеристики, расчетная таблица

Увеличение функциональных возможностей производственного оборудования возможно после установки делительной головки. Она необходима для производства сложных деталей и заготовок. Зачастую этот компонент входит в комплектацию по умолчанию. Если же он отсутствует – необходимо правильно подобрать оптимальную модель.

Назначение делительной головки

Для формирования детали нужной формы может потребоваться ее смещение относительно оси станка. Сделать это можно с помощью делительной головки. Она может быть как отдельной частью конструкции, так и ее составляющей.

Компонент крепится на станине оборудования. У него предусмотрены различные варианты фиксации изделия, которые зависят от типа насадки. Регулировка положения происходит с помощью нескольких рукоятей и диска. На последнем расположены отверстия, которые фиксируют положение делительного компонента.

Подобный инструмент может понадобиться для выполнения следующих процессов:

фрезерование канавок на поверхности. Для этого не понадобится большая точность

Важно контролировать глубину и ширину заготовки; формирование граней на деталях. Это актуально для нестандартных гаек, инструментов, хвостовиков

Операция требует высокой точности; фрезерование шлицев и пазов

Нередко для этого необходимы существенные смещения заготовки. Поэтому следует выбирать модели делительного диска с минимальным показателем погрешности

Операция требует высокой точности; фрезерование шлицев и пазов. Нередко для этого необходимы существенные смещения заготовки. Поэтому следует выбирать модели делительного диска с минимальным показателем погрешности.

Для увеличения скорости выполнения работы деталь не должна постоянно демонтироваться. Изменение ее положения относительно фрезы станка происходит с помощью вышеописанного инструмента. Особую сложность представляет собой формирование винтовых канавок. Эту операцию можно выполнить только с помощью точной модели.

Перед приобретением делительной головки для конкретного типа оборудования необходимо проверить ее совместимость со станком. Любая самостоятельная переделка монтажной части может отразиться на качестве продукции.

Виды делительной головки

Учитывая специфику применения, следует детально ознакомиться с типами и общей классификацией делительных головок. Они являются обязательными для универсальных фрезерных станков. Комплектация горизонтально-фрезерных выполняется только при надобности выполнения сложных работ.

Прежде всего необходимо определиться с типов проводимых работ на станке

Особое внимание уделяется точности их реализации

Конструкция делительной головки

Для обработки элементов деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок и т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом конце рабочего стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку с правой стороны стола.

Делительная головка УДГ-Д-200 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.
