Электромагнитная муфта

Муфта фрикционная

В муфте с фрикционным диском используется единственная фрикционная поверхность для зацепления входных и выходных элементов сцепления.

обязательство

Когда сцепление приводится в действие, ток течет через электромагнит, создавая магнитное поле. Роторная часть муфты намагничивается и создает магнитную петлю, притягивающую якорь. Якорь прижимается к ротору, и при контакте возникает сила трения. За относительно короткое время нагрузка ускоряется, чтобы соответствовать скорости ротора, тем самым зацепляя якорь и выходную ступицу муфты. В большинстве случаев ротор постоянно вращается вместе с входом.

Разъединение

Когда ток снимается с муфты, якорь может свободно вращаться вместе с валом. В большинстве конструкций пружины удерживают якорь вдали от поверхности ротора при высвобождении мощности, создавая небольшой воздушный зазор.

Кататься на велосипеде

Цикл достигается путем прерывания тока через электромагнит. Пробуксовка обычно происходит только при разгоне. Когда сцепление полностью включено, относительного проскальзывания нет, при условии, что сцепление имеет надлежащие размеры, и, таким образом, передача крутящего момента является 100% эффективной.

Электромуфта — как она работает?

Важным элементом внутренней конструкции автомобиля является муфта. Техника сегодня не стоит на месте, поэтому в разных моделях авто могут быть установлены разные элементы. Необходимо четко разобраться в вопросе об электромуфтах — о чем-то малоизвестном.

Что такое электромуфта?

Муфта электромагнитная — это устройство, предназначенное для соединения и разъединения пары основных валов или же вала и детали, которая свободно на нем сидит. Сфер применения у электромагнитной муфты очень много. Кроме использования в конструкции транспортных средств, подобные устройства широко используются в тепловозах, устанавливаются в станках для резки металла и схожих устройствах. Но вот в разных механизмах используются и разные виды муфт. Даже в камазе и в газели установлены муфты разного вида.

Выделены следующие разновидности электромагнитных муфт:

— конусная и дисковая фрикционные электромуфты;

— зубчатая электромуфта (зубцы расположены на торцевой поверхности муфты);

— порошковая или жидкостная электромуфта (магнитопроводящий люфт между частями муфты наполнен порошкообразной смесью с жидкой консистенцией, содержащей ферримагнитный порошок).

Классификация электромуфт

Классификацию будем рассматривать исходя из той области, где применяется то или иное устройство.

Муфты электромагнитные ЭТМ

Это приспособление призвано защищать механизмы и устройства от импульсных перегрузок. Подобная муфта обеспечивает небольшие потери на холостом ходу. Это крайне благоприятно влияет на тепловой баланс системы, а также разрешает быстро запускать устройство, даже если оно находится под воздействием нагрузок. Такие муфты, в свою очередь, подразделяются на:

— контактные электромуфты;

— тормозные электромуфты;

— бесконтактные электромуфты.

Электромуфты кондиционерного компрессора

Такая электромуфта представлена в виде узла, который нужно устанавливать перед компрессором, состоящий из:

— электромагнитной катушки;

— прижимной пластины;

— шкива, который приводится в движение ремнем.

Соединение между прижимной пластиной и основным валом самое непосредственное, а вот катушку и шкив нужно устанавливать на передней стенке компрессора. Когда на катушку подается питание, то образуется магнитное поле, притягивающее прижимную пластину к шкиву. За счет этого компрессорный вал начинает двигаться, шкив и пластина также начинают вращаться, причем вместе.

Электромуфта компрессора кондиционера может выдавать разные результаты во время диагностики, поэтому Вы наверняка будете думать над полученными итогами. В действительности же, неисправности могут возникать из-за:

— дефектов подшипников шкива (в этом случае нужно произвести замену подшипников);

— сломана прижимная пластина (происходит это потому, что изначально зазор был выставлен неправильно);

— сама муфта «сгорела» (признак того, что внутри авто есть серьезные проблемы компрессора, поэтому нужно произвести капитальную диагностику).

Электромуфта привода вентилятора

Такое устройство широко применяется в системах охлаждения двигателя. функция такой муфты – поддерживать заданный температурный режим (в диапазоне от 85 до 90 градусов). Если такая муфта установлена в Вашем автомобиле, то:

— зимой температурный режим движка будет лучше поддерживаться при работающем двигателе;

— в значительной мере уменьшатся потери мощности на приводе вентилятора, а это существенно сократит расход горючего.

Электромуфта сцепления

Они делятся на:

— механические электромуфты;

— гидравлические электромуфты;

— муфты сцепления.

Наиболее распространенными является последний вид электромуфт, причем они также делятся на следующие категории:

1) По разновидности трения: сухие и мокрые (работающие в масле);

2) По режиму включения: постоянно и непостоянно замкнутые;

3) По количеству ведомых дисков: одно-, двух- и многодисковые;

4) По типу нажимных пружин и положению: с расположенной по периферии нажимного диска пружиной и с центральной диафрагменной пружиной;

5) По виду управления: с гидравлическим, механическим и комбинированным приводом.

Электромагнитные муфтыГлавная » Технологии » Промышленное оборудование и запчасти

Электромагнитные муфты работают под воздействием магнитного поля создаваемого катушкой встроенной катушкой, энергия на которую поступает от двигателя постоянного тока.

По способу действия и назначения электромагнитные муфты могут быть разделены на две группы:

• муфты скольжения:
• муфты сцепления.

Электромагнитные муфты скольжения, помимо пуска и останова, позволяют плавно изменять частоту вращения приводного механизма. Муфты сцепления предназначены только для включения и выключения приводимого механизма и плавно регулировать частоту вращения не позволяют. Электромагнитные муфты скольжения, в свою очередь, могут быть подразделены на три основные категории:

• с массивным якорем,
• быстродействующие — с тонкостенным ротором,
• с ферромагнитным порошком.

Принцип действия электромагнитных муфт скольжения с массивным якорем основан на тех же физических законах и свойствах, что и работа асинхронного электродвигателя. Вращающееся магнитное поле муфты скольжения создается индуктором, имеющем обмотку возбуждения. Вращение поля осуществляется за счет вращения индуктора от постороннего источника механической энергии, например асинхронного электродвигателя (в нашем случае это двигатель постоянного тока). Токи, наводимые в якоре муфты вращающимся магнитным полем, взаимодействуют с ним, и якорь муфты вращается также, как и ротор асинхроного двигателя. В отличие от электромагнитных муфт с массивным якорем ведомой частью быстродействующих муфт скольжения является малоинерционный тонкостенный алюминиевый ротор, размещенный в рабочем воздушном зазоре муфты между якорем и индуктором. В этом случае их обоих устанавливают устанавливают на общем ведущем валу муфты, а силовое взаимодействие, обеспечивающее вращение ротора, осуществляется между токами, наведенными в тонкостенном роторе, и магнитным полем, создаваемым индуктором. Ферропорошковые электромагнтные муфты по принципу действия аналогичны электромагнитным муфтам скольжения с массивным якорем, но рабочий зазор в них заполнен суспензией ферромагнитного порошка и жидкого минерального масла. Эта мера позволяет при тех же габаритах на порядок увеличить передаваймый муфтой момент вращения за счет увеличения магнитного потока в рабочем зазоре, а также за счет трения между частицами ферромагнитного порошка. Принцип действия электромагнитных муфт сцепления основан на фрикционном взаимодействии ведущих и ведомых дисков. Взаимодействие дисков происходит при нажатии на них подвижного якоря за счет притяжения его к корпусу муфты магнитным полем, создаваемых обмоткой возбуждения постоянного тока.

Особой популярностью пользуются зубчатые муфты, они совмещают в себе преимущества механического зубчатого сцепления и точности и стабильности электрического срабатывания, могут передавать очень большие моменты. Каждый из этих типов имеет свои преимущества и недостатки.

Электромагнитные муфты скольжения с массивным якорем сравнительно просты по конструкции и эксплуатации, позволяют плавно регулировать частоту вращения приводимого механизма, но имеют значительный момент инерции ведомой части и не обеспечивают желаемого взаимодействия при повышении скорости. Быстродействующие электромагнитные муфты скольжения также позволяют плавно регулировать частоту вращения приводимого механизма, обеспечивают высокое быстродействие при разгоне и торможении, но сложны по конструкции и в эксплуатации и требуют принудительного воздушного охлаждения. Ферропорошковые электромагнитные муфты обеспечивают широкое быстродействие при небольших габаритах, обеспечивают передачу больших вращающих моментов, плавно регулируют частоту вращения приводимого механизма, но их использование и конструкция сложны, они требуют регулярной смены ферропорошка, борьбы с его утечками через зазоры и также нуждаются в принудительной системе охлаждения, обычно водяной. Электромагнитные муфты сцепления (фрикционные) просты по конструкции, обеспечивают высокое быстродействие при разгоне и торможении, при небольших габаритах обеспечивают передачу больших вращающих моментов, но практически не позволяют плавно регулировать частоту вращения приводимого механизма и в некоторых случаях требуют масляной ванны для смазки и охлаждения.

www.servomh.ru предлагает широчайший ассортимент данной продукции.

Электромагнитные муфты с подвижной и вращающейся катушкой, с подшипниками, токосъемными кольцами, немагнитным зубчатым венцом, немагнитным сердечником, электромагнитные тормоза и т.п.

Работаем под заказ на всей территории России.

Электромагнитные муфты

Электромагнитные фрикционные многодисковые муфты широко используют в приводах главного движения и подач станков с ЧПУ. Муфты различают по исполнению – контактные (ЭТМ … 2), бесконтактные (ЭТМ … 4) и тормозные (ЭТМ … 6) и по габариту (от 05 до 16). Муфты пятого габарита имеют наружный диаметр 80 мм, муфты шестнадцатого габарита имеют диаметр 270 мм. Соответственно с увеличением габарита увеличиваются основные силовые характеристики муфт. Примеры обозначения муфт: ЭТМ082 – муфта контактного исполнения 8-го габарита, ЭТМ 134 – муфта бесконтактного исполнения 13-го габарита.

Технические характеристики

Технические характеристики должны отражать следующие параметры:

Мн – номинальное значение передаваемого момента, Н×м;

Мв – вращающий (динамический) момент, развиваемый включенной муфтой при разгоне, торможении и реверсировании нагрузки, Н×м;

МO.В.-остаточный момент вращения, развиваемый отключенной муфтой при скольжении в дисках, Н-м;

МO.П.-остаточный момент покоя, Н×м;

nmах – максимально допустимая частота вращения, об/мин;

А1 – максимально допустимая энергия, рассеиваемая в муфте за один цикл (включение-отключение), кДж;

Рк – мощность, потребляемая катушкой муфты при температуре 20 °С, Вт;

Iн – номинальный ток катушки при температуре 20 °С, А.

Электропитание муфт осуществляется от любых источников постоянного тока напряжением 24 В.

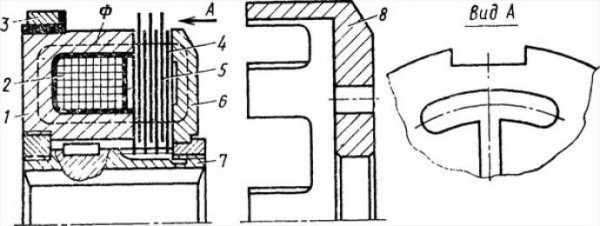

Рис. 51. Муфта контактного, исполнения ЭТМ…2 (поводок в сдвинут вправо, выведен из зацепления с наружными дисками)

Муфты контактного исполнения

Муфты контактного исполнения (рис. 51) ЭТМ … 2 состоят из корпуса 1 с катушкой и токоподводящим кольцом 5, пакета фрикционных магнитопроводящих дисков 4, 5, работающих со смазкой, якоря 6 и общей втулки 7. Внутренние диски 4 расположены на шлицах (с эвольвентным профилем) втулки 7, наружные диски 5 имеют 6-8 пазов шириной 10-25 мм (в зависимости от габарита муфты) для зацепления с поводком 8 – соединительной деталью механизма, в котором используется муфта.

На катушку 2 с помощью щетки, контактирующей с токопод-водящим кольцом 3, подается напряжение, магнитный поток замыкается по контуру Ф, якорь и пакет дисков притягиваются к полюсам корпуса 1, и между сжатыми дисками возникает фрикционное сцепление. Крутящий момент передается по цепн« втулка 7 – внутренние диски 4 – наружные диски 5 – поводок 8.

Боковые поверхности нагруженных фрикционных дисков специально делают не совсем плоскими и снабжают спиральными маслораспределительными канавками, благодаря чему происходит быстрое и четкое расцепление дисков при отключении муфты. Такие диски обеспечивают малую величину остаточных моментов и высокое значение вращающего (динамического) момента при переходных процессах (разгоне, торможении, реверсировании).

Рис. 52. Муфта бесконтактного исполнения ЭТМ…4 (без поводка)

Рис. 53. Тормозная муфта ЭТМ…6

Муфты бесконтактного исполнения

Муфты бесконтактного исполнения ЭТМ … 4 (рис. 52) отличаются от муфт ЭТМ … 2 наличием составного магнитопроводз, образуемого неподвижным корпусом 2 и вращающимся катушко-держателем 1, разделенных так называемыми балластными зазорами. Исключен контакт в элементах токоподвода (щетки и то-коподводящего кольца). За счет наличия балластного зазора снижается теплопередача от фрикционных дисков к катушке, что обусловливает повышение эксплуатационной надежности муфт ЭТМ … 4 при тяжелых работах. Наблюдается предпочтительное использование в станках с ЧПУ муфт бесконтактного исполнения ЭТМ … 4 по сравнению с муфтами ЭТМ … 2.

Тормозная муфта ЭТМ … 6 (рис. 53) имеет фланцевой поводок 1 и охватывающий корпус 2. Якорь 6 подвешен на поводке с помощью кольца 7, закрепленного на поводке /. Наружные диски 5 сцеплены с неподвижным поводком. Внутренние диски 4 и шлицевая втулка 3, отделенная зазорами от корпуса и якоря, при отключенной муфте свободно вращаются вместе с валом.

При включении муфты к валу прикладывается тормозной момент, равный вращающему моменту муфты. Сила торможения замыкается на корпус механизма по цепи: втулка 3 – внутренние диски 4 – наружные диски 5 – фланец поводка 1-детали крепления. Поводок может быть прикреплен к стенке узла как плоскостью А, так и плоскостью Б.

Размеры посадочных мест едины для всех трех исполнений муфт. Смазка муфты осуществляется поливом струей, направленной по радиусу муфты.

Особенности эксплуатации полноприводного автомобиля Renault/Nissan

• В режиме 2WD напряжение на муфту не подается ни при каких режимах движения.
• Недопустима установки сзади колес меньшего наружного диаметра. В противном случае не будет происходить подключение задней оси вплоть до значительной пробуксовки колес передней.
• Вне зависимости от включенного режима управления трансмиссией все валы, все редукторы, все пары шестерен в части трансмиссии от коробки передач и до задних колес автомобиля всегда вращаются. Так что значительной экономии топлива в режиме 2WD на хороших дорогах ожидать не следует. И, тем не менее, самый правильный режим летом на шоссе — 2WD.
• Эксплуатация автомобиля с заблокированной муфтой на асфальте вызовет ее нагрев и износ, а также перерасход топлива, износ шин и трансмиссии. По инструкции Дастер блокирует муфту до 80 км/ч. Ниссан Икс-Трейл — до 40 км/ч. После превышения порога система переходит в режим AUTO.
• При буксировке прицепа следует повышать давление в задних колесах, чтобы получить хотя бы небольшой крутящий момент на них в режиме AUTO.

Об изделиях фирмы «Borg Warner Thermal Systems»

Направляю Вам для использования при рассмотрении обращений покупателей по качеству автотехники КАМАЗ перечень применяемых в автотехнике КАМАЗ вязкостных муфт в сборе с кольцевым вентилятором производства фирмы «Borg Warner Thermal Systems».

Директор Департамента организации сервиса — Першко А.Т.

Приложение: Перечень применяемых в автотехнике КАМАЗ вязкостных муфт в сборе с кольцевым вентилятором производства фирмы «Borg Warner Thermal Systems»

• Меняем муфту вентилятора своими руками
• Принцип работы муфты вентилятора.
• Устройство муфты вентилятора.
• Замена муфты вентилятора.

• Принцип работы муфты вентилятора.
• Устройство муфты вентилятора.
• Замена муфты вентилятора.

На автомобилях применяется в основном два вида охлаждения: воздушный и комбинированный (жидкостно-воздушный). В обоих случаях для охлаждения применяется вентилятор. Для снятия больших динамических нагрузок с вентилятора, вибраций и шумового эффекта, а также для поддержания необходимой частоты вращения, в зависимости от температуры охлаждающей жидкости, служит муфта.

Принцип работы муфты вентилятора.

Гидромуфта обеспечивает более плавное включение-отключение вентилятора, происходит это автоматически и зависит от роста температуры охлаждающей жидкости. Вещество, находящееся в баллоне включателя, нагревается до температуры плавления, объём его увеличивается, золотник перемещается, открывая канал доступа масла в гидромуфту. Чем больше масла поступает в муфту, тем больше обороты вентилятора. При закрытии канала доступа масла к муфте, вентилятор отключается.

Электромагнитная муфта. При достижении температуры охлаждающей жидкости 90-95°С, датчик подаёт электропитание на электромагнит, который срабатывает, и металлическое кольцо, примагничиваясь к шкиву, включает вентилятор. При понижении температуры охлаждающей жидкости до 75-78°С, вентилятор отключается.

В настоящее время всё чаще стали применяться электрические вентиляторы с электронным управлением. Сигналы от датчиков температуры передаются на блок управления, анализируются, и подаётся команда на включение – отключение вентилятора или коррекции его оборотов.

Устройство муфты вентилятора.

Упругая муфта вентилятора изготовлена из двух стальных дисков (ведущего и ведомого), соединяющихся между собой резиной. Ведущий диск имеет посадочные зубья по внутреннему диаметру, которыми садится на вал. Ведомый диск имеет припаянные к нему втулки с резьбой для крепления вентилятора.

Выключатель устанавливается в патрубке охлаждающей жидкости. Термосиловой датчик, реагируя на отклонение температуры охлаждающей жидкости, включает или выключает подачу масла в гидромуфту.

В передней шайбе имеется биметаллическая пластина, крепящаяся на штифт и закрывающая впускные каналы. Пластина штифтом соединена с биметаллической пружиной. При повороте пружины пластина поворачивается вместе с ней, открывая впускные каналы.

Торец ротора имеет зубья для перекачки масла. К передней части муфты через шпильки крепятся лопасти вентилятора. Электромагнитная муфта состоит из электромагнита, крепящегося к ступице, якоря, закреплённого пластинчатой пружиной к ступице и свободно вращающегося с ним, теплового реле, размещённого в верхнем бочке радиатора.

В автомобилях более ранних выпусков электронный блок управления отсутствует, а роль включения или выключения вентилятора выполняет термовыключатель. Недостаток данной схемы в том, что терморегулятор не подбирает оптимальные обороты на переходных режимах, а только отключает вентилятор от работы при понижении температуры охлаждающей жидкости ниже минимально настроенной и подключает вентилятор к работе при повышении температуры до максимально настроенной.

В зависимости от марки авто, могут быть изменения в конструктивных решениях, но принцип один и тот же.

Замена муфты вентилятора.

Электромагнитная муфта снимается в следующем порядке. Перед снятием сливается охлаждающая жидкость из системы, снимается радиатор, приводной ремень вентилятора, откручивается гайка крепления вентилятора рожковым ключом на 32. Демонтировать электромагнитную муфту. Для снятия оси с подшипниками необходимо снять крышку газораспределения и снять стопорное кольцо. Собирается электромагнитная муфта в обратном порядке.

Все вышеперечисленные механизмы на автомобилях различных марок и различных годов выпуска имеют конструктивные различия, поэтому, прежде чем выполнять демонтажно-монтажные работы, необходимо тщательно изучить инструкцию по эксплуатации и ремонту данного типа машины. При возникновении затруднений обратитесь на станцию технического обслуживания.

Как работает вискомуфта вентилятора охлаждения

Кроме полного привода известны и другие варианты применения вискомуфты – вентилятор радиатора охлаждения может служить одним из таких примеров. Работа подобного устройства, наверное, не требует особого пояснения. В тех случаях, когда термостат пускает по большому кругу охлаждающую жидкость (ОЖ), она поступает в радиатор, и тогда же должно быть обеспечено включение вентилятора охлаждения. В другое время он должен быть выключен.

Добиться такого режима работы помогает вискомуфта вентилятора. Ее устройство похоже на приведенное выше, только корпус имеет дополнительные емкости для жидкости и оснащен клапаном, обеспечивающим перетекание жидкости. Все это показано на рисунке.

Когда двигатель холодный, вращающиеся диски выдавливают жидкость через открытый клапан в резервную емкость. Сцепление между дисками плохое, и вискомуфта работает с сильным проскальзыванием, обдува радиатора нет, и мотор прогревается. Когда термостат направляет ОЖ в радиатор для охлаждения, он нагревается, теплый воздух от него попадает на биметаллическую пластину, расположенную впереди на корпусе вискомуфты, она выгибается, и вследствие этого перекрывается отверстие клапана.

Жидкости больше некуда уходить, и она остается между дисками, ее вязкость увеличивается, проскальзывание уменьшается, крыльчатка вентилятора блокируется на валу, и поток воздуха поступает на радиатор для его охлаждения. Это приводит к снижению температуры ОЖ, соответственно снижается температура воздуха, поступающего на биметаллическую пластину, она возвращается в исходное положение, открывается клапан, и жидкость выдавливается в резервную камеру.

В результате этого вискомуфта вентилятора перестает блокировать крыльчатку, она начинает проскальзывать, и процесс охлаждения радиатора прекращается. Таким образом, получается, что режим работы вентилятора охлаждения зависит от температуры ОЖ.

вы получите дополнительную информацию о работе такой системы. Что же касается возможности проверить работу вискомуфты вентилятора, то здесь помощь окажет следующее видео

Эта процедура достаточно простая и понятная. Надо только отметить, что разборку вискомуфты не проводят, в случае если она неисправна, то подлежит только замене.

В работе вискомуфты используется такая характеристика жидкости, как вязкость. Благодаря ее изменению становится возможным реализовать различные режимы работы устройств, зависящие от внешних характеристик. Речь может идти как о создании полного привода, так и об охлаждении радиатора.

Устройство

Муфта электромагнитная, как и любая другая, представляет собой соединение следующих частей:

• ведущей, собирающей на себя двигательную мощность;
• ведомой, передающей эту мощность дальше органам регулирования.

Если эти части соединить, не смещая, то получится деталь постоянно соединительная.

В автомобилестроении широко применяются муфты, две главные части которых соединены под действием электрического поля и магнитного.

Муфты подразделяются следующим образом:

• связь ведомой и ведущей частей осуществляется механически;
• связь между основными частями осуществляется с помощью индукции. Такая связь возможна за счет магнитного поля.

К механическим относят:

• фрикционную. Основные части этой муфты скрепляются электромагнитными усилиями. Они могут быть исполнены с различным числом дисков, а также иметь различную поверхность трения (коническую или цилиндрическую формы);
• порошковую. В этих конструкциях ведомая с ведущей частью соединяются специальным ферромагнитным порошком, который заполняет пространство между составляющими механизма. Этот порошок намагничивается и плотно скрепляет части;
• зубчатую (еще одно название – «кулачковая»). Под действием электромагнита основные две части скрепляются находящимися на них зубчиками.

К индукционным относится:

• асинхронная. В этом механизме, благодаря вращательным движениям ведущей части, образуется электромагнитное воздействие в части ведомой. Данную деталь еще называют муфтой скольжения;
• синхронная. За счет действия постоянных магнитов у разных концов этой детали, под воздействием пускания тока через катушку, происходит возникновение поля, скрепляющего обе ее части;
• гистерезисная муфта электромагнитная. Как следует из названия, скрепление частей происходит явлением гистерезиса, когда магнитотвердое тело перемагничивается.

Любой их вышеперечисленных принципов работы не меняет главного назначения муфты: преобразования на входе механической энергии в нее же на выходе.

Для управляющих и автоматических систем могут использоваться все виды муфт.

Работа индукционных элементов соответствует работе электрическому двигателю. Поэтому наибольшее распространение получили следующие устройства:

• ферропорошковые с электромагнитным управлением;
• электромагнитные фрикционные муфты.

Конструкционные особенности и принцип работы насоса с магнитной муфтой

Оборудование не допускает утечек перекачиваемой жидкости, поэтому не наносит вреда производству, людям и природной среде. Более того, устройство не требует замены уплотнительных колец и состоит из комплекта деталей, которые используются во многих бессальниковых насосах. Поэтому дефицит запасных частей насоса практически отсутствует, а это, как правило, сокращает финансовые затраты на техническое обслуживание оборудования.

Основное отличие насосов с магнитной муфтой от других центробежных устройств

в том, что у них отсутствуют механические уплотнительные элементы (сальниковые, торцовые и прочие) между валом и электрическим двигателем, а непосредственно на месте уплотнения крепится муфта.

Принцип работы насоса очень простой и заключается в следующем: в его середине предусмотрен роторный вал, который запускается в движение под действием магнитной муфты. Она же получает энергию от внешнего привода, скользит между полюсами магнитного поля и создает необходимое давление для передвижения жидкостей.

Основные комплектующие:

• кожух (изоляционный) – отделяет перекачиваемую жидкость от наружной среды;
• муфта (ведущая) – связывает электромотор непосредственно с валом привода;
• полумуфта (ведомая) – расположена на валу рабочего колеса.

Насосы производят из полипропилена, ПВДФ и других пластиковых материалов. Для перекачки более агрессивных жидкостей устройства специально создаются из высокопрочного металла, а детали покрываются полимером. Это так называемые футерованные насосы, которые более прочны и долговечны, нежели насосы из пластика. Существуют и такие герметические насосы, корпус которых производится из цельных полимерных блоков. Они отличаются максимальной устойчивостью к разрушениям агрессивными средами и пригодны для эксплуатации в условиях экстремально низких температурных режимов.
