Электропроводка в каркасном доме своими руками: пошаговая инструкция по монтажу

Подготовительные работы

Все этапы строительства и обустройства, нужно четко спланировать. Это же касается и электропроводки в каркасном доме.

Проводка в каркасном доме: правила планирования

Сначала необходимо составить схему на бумаге, а только потом приступать к реализации проекта.

Нужно определить:

  • в каком месте расположить распределительный щиток;
  • как разместить проводку в области дверей;
  • где расположить выключатели;
  • количество осветительных приборов и их размещение в помещении.

Также желательно заранее определиться с локализацией бытовой техники, чтобы расположить рядом розетки.

Определившись с планом, начинают просчитывать нагрузку сети, чтобы приобрести соответствующие по сечению проводники, а также нужные коммутационные аппараты. Благодаря заблаговременному планированию можно точно посчитать, сколько потребуется материалов на проведение электричества внутри дома, и приобрести их заранее.

Инструменты для монтажа электропроводки

Если вы планируете производить электромонтажные работы в своем каркасном доме, предварительно необходимо приобрести определенные инструменты, а именно:

  • Шуруповерт. Этот электроприбор необходим для того, чтобы быстрее закреплять саморезы в деревянном каркасе.
  • Бокорезы (или кусачки). С их помощью отсекают кабель для электричества в разных местах.
  • Специальный нож, при помощи которого зачищают концы кабеля перед тем, как соединить его с выключателем, розеткой или распределительным щитком.
  • Дрель. Этот электроприбор необходим проделывания отверстий определенного диаметра в деревянных балках. В это отверстие вставляется специальная защитная гофра, внутри которой проходит электрокабель. Чтобы сделать такое отверстие, необходимо использовать насадку «перо», которая своим внешним видом похожа на этот элемент птичьего крыла.
  • Специальные плоские сверла с насадкой типа «перо».
  • Для измерения различных расстояний (например, от выключателя до пола, или для определения высоты расположения розетки) необходима рулетка.
  • Карандаш потребуется, чтобы выполнять разметку по стенам, где будет проходить провод, расположатся розетки, распределительный щиток, светильники, выключатели и другое.
  • Стремянка. Сделать своими руками разведение электропроводки без стремянки в каркасном доме будет очень сложно. Ведь некоторые работы проводятся на высоте, в частности, монтаж светильников, проведение разводки между первым и вторым этажом.
  • Лазерный уровень. Такой инструмент иногда понадобится для того, чтобы сделать идеальную горизонтальную или вертикальную разметку на поверхности.
  • Мегомметр. Прибор используется для измерения сопротивления между штырями заземления.

Другие необходимые материалы

Для того чтобы провести электропроводку в доме, нужно много различных материалов. Их необходимо приобрести заранее, чтобы работа не останавливалась из-за отсутствия мелочных элементов. Для сборки проводки потребуется кабель таких видов:

  • СИП кабель – необходим для подсоединения дома к общей электрической сети населенного пункта.
  • ПВС – гибкий круглый кабель со множеством медных жил и двойной изоляцией.
  • ВВГ – жесткий кабель с плоским поперечным срезом, внутри которого находится только одна медная жила (используется значительно реже для проводки).

А также:

  • Крючок – металлическое изделие, необходимое для закрепления вводного кабеля.
  • Саморезы – при помощи этих крепежных элементов различные клипсы и другие устройства закрепляются в деревянном каркасе.
  • Изолента для изоляции проводов.
  • Клипсы – эти крепежи из пластика нужны для того, чтобы прикрепить гофру с кабелем к поверхности.
  • Штыри-электроды из меди, а также соединительная металлическая лента для обеспечения заземления.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Самый популярный способ – открытые провода

В каркасном доме чаще всего проводка делается открытой. Однако она имеет свои минусы:

  1. Провода, которые не спрятаны в стену, выглядят не эстетично.
  2. Повышается риск повреждения этих проводов.

Чтобы обезопасить себя и свой дом, открытую проводку своими руками выполняют только из жесткого кабеля, при этом он должен быть заключен в двойную, а то и тройную проводку. Кабель должен быть надежно прикреплен к поверхности, крепление должно полностью обездвижить кабель. Для этого используются электротехнические скобы.

Чтобы открытая проводка не привлекала внимания, ее пускают по потолку

Если вы решили использовать кабель с обычной изоляцией, обратите внимание, что под него надо установить прокладку. Прокладка должна быть огнеупорной, поэтому лучше всего для этих целей подходит металл или асбест. Огнеупорная прокладка должна выступать со всех сторон примерно на один см

Огнеупорная прокладка должна выступать со всех сторон примерно на один см.

Еще одним популярным способом открытой проводки своими руками является использование витых проводков и керамических роликов. Правда, этот способ уже отходит в прошлое, так как использование скоб более рационально.

Самый большой минус – это неприглядный вид стены, по которой идет проводка, особенно если она состоит из нескольких проводов на небольшом расстоянии друг от друга.

Открытая проводка превращает уютную комнату в техническое помещение

Прокладка электропроводки в электротехнических коробах и кабель-каналах

В данном случае проводка укладывается в пластиковые специальные короба, которые называют кабель-каналами, они должны быть сделаны из огнеупорного пластика.

Чтобы аккуратно установить кабель-каналы, необходимо затратить немало терпения и времени. При этом нужно обладать некими навыками и хорошим инструментом.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Использование коробов дает возможность изменять конфигурацию прокладки электропроводки и добавочно размещать выключатели и розетки.

На рынке можно повстречать короба различных цветов и размеров. В комплекте даются разные добавочные элементы: уголки, как внешние, так и внутренние, заглушки, стыки. Это дает возможность в значительной степени упростить процесс установки электропроводки в каркасном доме.

Но у этого способа есть и ряд недостатков, среди которых самый частый – размещение на непросохшей деревянной вагонке коробов. Со временем дерево коробится, и короб начинает деформироваться.

Прокладку в кабель-каналы проводки необходимо проводить только после полного высыхания древесины. В таком случае удастся избежать повреждения проводки в результате ее деформации.

Из перечисленных выше способов прокладки электропроводки использование кабель-каналов приводит к увеличению стоимости процесса. Но если сопоставить все недостатки и преимущества, это самый предпочтительный способ укладки электропроводки.

Коммутация электроточек – как установить и сделать надежные контакты

Для обеспечения всех помещений электричеством делаем развод проводки в распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.

При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.

Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.

Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Выбор материалов

Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка

Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание

Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.

Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).

Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.

Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме

Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы

Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.

Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.

Азбука работы: электропроводка в частном доме

В частном доме не обойтись без контуров, которые и питают электроприборы. Подходя ответственно к разработке схемы, сначала вам посоветуем продумать варианты с освещением, затем с установкой розеток (обязательно с учетом подключения бытовых приборов) и уж затем вы приблизитесь к отделочным работам. Каждый из установленных контуров идет с собственным автоматическим выключателем, а группа из контуров – с УЗО (это известное всем устройство защитного отключения). В свою очередь и выключатели и устройства контроля закольцовываются на специальном распределительном щите.

Как советуют опытные электрики, лучше заранее сделать большее количество контуров (можно на будущее «про запас»). Это еще и вдвойне удобно в том случае, если вам придется столкнуться с коротким замыканием – в других контурах проблем с электропотреблением не будет никаких. Так что для удобства и безопасности такое решение будет одним из самых предпочтительных.

Если у вас приборы будут достаточно большой мощности, например, электроплита, стиральная машина, холодильник, то вам понадобятся провода большого сечения, они подводятся отдельно. Напомним, что нагрузка на все без исключения контуры, отвечающие за питание трехфазного оборудования (на 380 В) в бытовых условиях дома не должна превышать показателей в 6 кВт, а те, что работают с приборами на 220 В –  2 кВт.

Советов мы можем дать вам множество, но основной и главный для всех времен и народов – не пренебрегать правилами вашей же безопасности! А это значит, что если надо сделать заземление, значит нужно его непременно провести! Если надо купить розетку определенного класса, отвечающего за безопасность во влажных помещениях (а желательно еще иметь и вентиляцию в ванной комнате), значит нужно ее приобрести и не жалеть потраченных денег. А теперь приводим основные тезисы работы с электропроводкой в частном доме.

  • В случае, если вы решили установить электрический обогрев комнат, то вам понадобятся контуры, питающие радиаторы. При этом нагрузка на них не должна также превышать пограничных значений.
  • Выбирая маршруты для проводки, нужно учитывать главное правило – нельзя укладывать по диагонали, а лишь по горизонтали и вертикали. Это касается не только стен, но и потолка, а также пола (мерьте хоть металлической линейкой, но обеспечьте).
  • Схему имеющейся электропроводки лучше держать в наличии у себя дома – это позволит избежать повреждений кабеля при непредвиденном ремонте.
  • В вертикальной плоскости обычно прокладывают проводку возле дверных проемов, а по горизонтали – на высоте полуметра над полом (это общепринятое правило).
  • Проводку лучше всегда делать, чтобы она была с запасом, тогда при экстренной необходимости особых доработок не понадобится.
  • Диаметр трубок для защиты кабеля выбирают, подсчитав необходимое количество одножильных проводов, собранных вместе.
  • Диаметр с уже подсчитанным количеством одножильных проводов должен быть процентов на 20 больше, чем диаметр самого кабеля.
  • Обеспечить безопасность в вашем доме можно при помощи гофротруб, которые, находясь под слоем штукатурки, значительно снижают шансы возникновения пожара.
  • Специальные канавки под телевизионный или интернет-кабель также лучше сделать заранее во всех комнатах, даже если пока в них нет телевизора или компьютера.
  • В ванной комнате нужно учитывать постоянную повышенную влажность, поэтому розетки должны быть определенного класса защиты и установлены в местах, где меньше вероятность попадания воды.

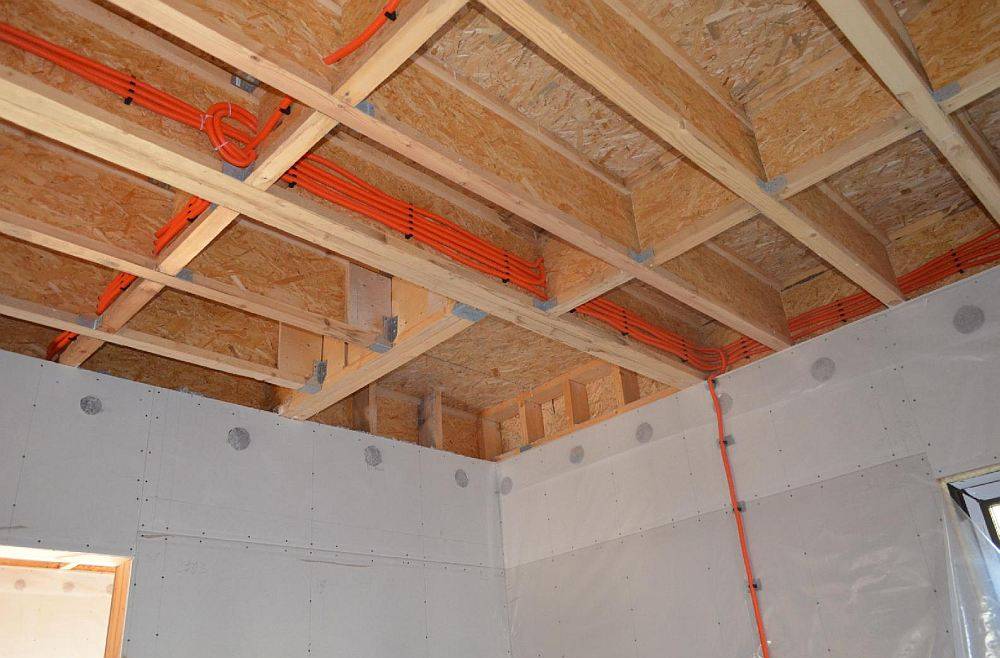

Прокладка электропроводки в гофрированной трубе

Схема пластмассовой гофрированной трубы для электропроводки.

Прокладка электропроводки в гофрированной трубе очень похожа на метод открытой прокладки электропроводки. Разница в том, что кабель укладывается в гофрированную трубу. Данная трубка должна быть изготовлена из жаростойкого материала и соответствовать всем существующим стандартам. Крепление гофрированных трубок проводится с помощью специальных клипс. Одна трубка предназначается для установки двух и больше кабелей. В данном случае укладка электропроводки выглядит более аккуратно, но все равно напоминает какое-то техническое помещение.

У данного способа неудобства могут возникать при перетяжке кабеля. В данном случае придется снимать проводку большими кусками. Данный способ прокладки электропроводки все же безопаснее, так как увеличивается защита от механических повреждений. Вдобавок образуется от горючей поверхности воздушный зазор. Одной из разновидностей данной проводки является использование жестких пластиковых труб.

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

  • кабель электрический, имеющий сечение в 14 мм;
  • коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
  • розетки и выключатели необходимого уровня функциональности;
  • крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

  • счётчик электроэнергии;
  • вводный двухполюсный автомат защиты;
  • защитный автомат отключения по группам;
  • прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Распределение нагрузки

Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен

Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных

Основные группы потребления

Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля

Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование

Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом

Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.

Как правильно распределить нагрузку электрической схемы в доме

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы. Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей

Но у этого способа монтажа ест несколько существенных минусов:

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

  • Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
  • Нельзя без проблем проверять проводку на наличие повреждений.
  • Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
  • Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
  • Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
