Фрезерный станок по дереву: общая информация об инструменте
Фрезерные станки – популярная категория столярного оборудования. Они применяются для фрезерования рельефных деталей и профилей, резки и обработки заготовок с целью придания им необходимой конфигурации. С помощью этих станков для дерева очень удобно делать выборку пазов и обрабатывать кромочную часть изделий, осуществлять резку шипов и даже изготавливать небольшие элементы интерьера, например, плинтуса.

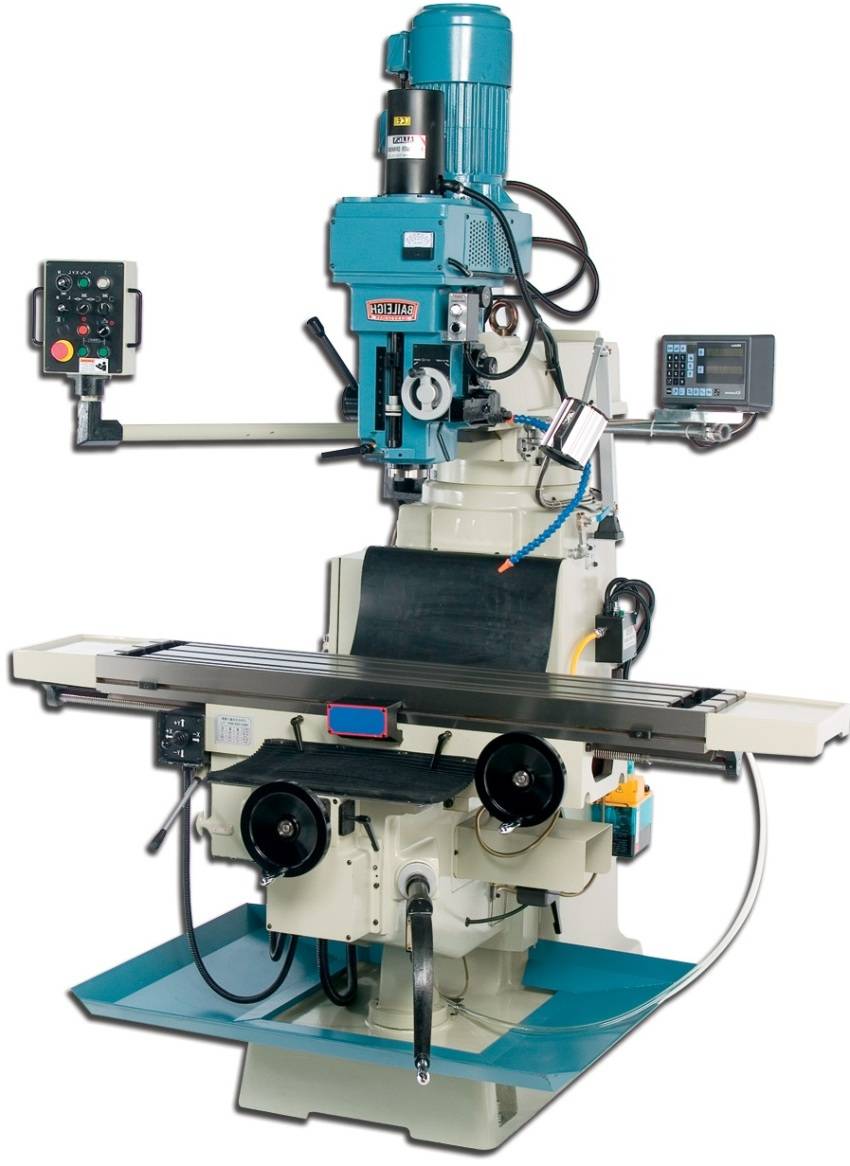

Фрезерный станок является незаменимым видом оборудования для деревообработки
Используя дополнительные приспособления, можно значительно расширить функциональные возможности фрезерного станка, чтобы изготавливать детали со сложной конфигурацией. В большинстве случаев подобное оборудование устанавливается в частных мастерских, а также на небольших производствах. Настольные варианты инструмента применяются мастерами, которые работают на дому.
Устройство фрезерного станка по дереву для домашней мастерской
Большинство фрезерных станков имеет одинаковое строение. Стандартная конструкция деревообрабатывающего инструмента состоит из:
- фрезерного стола;
- суппорта;

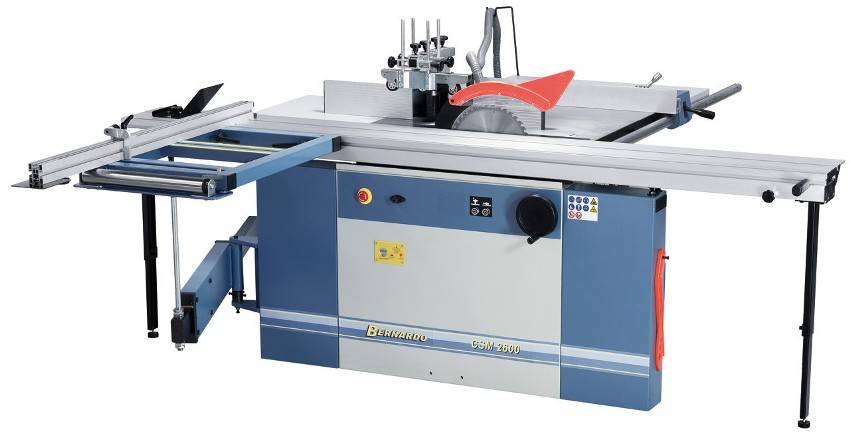

С помощью фрезера удобно выбирать пазы и обрабатывать кромки изделий, а также производить интерьерные элементы вроде плинтусов
- станины;
- шпинделя для фрезерного станка с ЧПУ;
- режущего элемента.
В дополнительную комплектацию некоторых моделей включена каретка. Этот элемент позволяет выполнять обработку заготовок под различными углами.
Станина фрезеровочного станка по дереву представляет собой монолитную деталь, которая отличается устойчивостью. Она не подвержена влиянию вибраций и колебаний, возникающих в процессе эксплуатации инструмента. Вал крепится на суппорт, верхняя часть которого выводится через отверстие в столе. Если в том возникнет необходимость, всегда можно отрегулировать высоту этого элемента, подстроив его под запросы мастера. Сверху на деталь устанавливается шпиндель со вставной конструкцией и режущая часть. Тип режущего элемента подбирается с учетом поставленной задачи.
В качестве режущей детали могут использоваться:
- фрезы;
- диски;

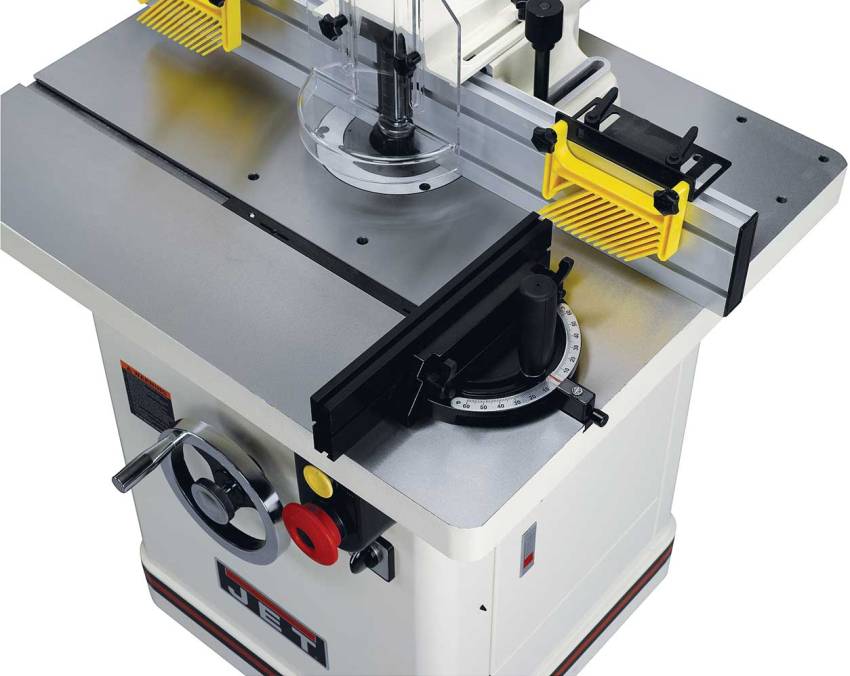

Согласно государственным требованиям, все фрезеровочные устройства для деревообработки обязаны сертифицироваться, что гарантирует их безопасность в процессе работы
- ножи;
- сверлильно-режущие элементы для фрезерования по дереву.
Чем больше вращательная скорость шпинделя, тем выше качество обработки материала. Этот нюанс следует учитывать, выполняя операции, которые нуждаются в точности. Инструмент имеет особое строение, обеспечивающее возможность безопасной и быстрой смены режущего элемента.
Если фрезеровку нужно выполнить по прямой линии, не обойтись без использования направляющей планки с подвижной конструкцией. Для фиксации упоров инструмента предусмотрены специальные пазы. Многие современные модели устройств, независимо от того присутствует ли в комплектации каретка, дополнены промышленным пылесосом. Он эффективно и быстро убирает стружку и пыль с рабочей зоны.
Устройство некоторых видов
Фрезеровальные, токарные и другие виды станков имеют несколько схожих конструктивных элементов. При сборе самодельного ЧПУ-станка это надо иметь в виду.
Станина. Представляет собой чугунное основание, на котором закреплены основные узлы оборудования. Как правило, предусмотрена возможность ее монтажа к полу. Небольшие станки для дома могут иметь облегченную станину.
Электродвигатель – основная силовая установка. В универсальных станках может присутствовать несколько электродвигателей разного типа.
Приспособления для удержания заготовки. В разных станках применяются различные устройства. В токарных и токарно-револьверных станках заготовка фиксируется в зажимном патроне, который является окончанием шпинделя – вала, вращаемого электромотором. На сверлильных и шлифовальных станках заготовка фиксируется на рабочем столе зажимными приспособлениями.
Приспособление для удержания рабочего инструмента. Это могут быть зажимные патроны различных видов. В том числе патроны револьверного типа, позволяющие одновременно фиксировать несколько видов рабочего инструмента: резцы, сверла или фрезы. Во время работы при смене режимов обработки выбор необходимого инструмента будет осуществляться автоматически. В таком случае операции будут последовательно выполняться без остановки станка.
Приспособления для охлаждения заготовки и режущего инструмента. В процессе работы, во избежание перегрева, к рабочей зоне подается охлаждающая жидкость, что сохранит режущий инструмент от разрушения.
Блок управления. Руководит процессом работы согласно заданной программе. Этот электронный блок – мозг станка. Все операции находятся под его контролем. В этот же блок входит и контроллер, устройство, являющееся частью компьютеризированной системы, которая управляет в пространстве положением рабочего инструмента и заготовок
Важной особенностью контроллера является число осей (2 или 3), которые он способен контролировать и синхронизировать. Для этого используются промышленные комплектующие, не используемые в обычных компьютерах, и специальное программное обеспечение
Устройство для ввода программы. Оно может быть представлено в виде компьютера или дисплея с буквенно-цифровой клавиатурой. Иногда компьютер встраивается непосредственно в станок, а иногда устанавливается отдельно.
Исполнительные механизмы. Это разного типа сервоприводы, шаговые двигатели, датчики и прочие вспомогательные элементы.
На крупных производственных площадках станки с ЧПУ могут объединяться в целые сети, связанные особым образом. Так формируются, например, конвейерные линии.
Некоторые виды станков могут иметь отличное от указанного исполнение. Станки для плазменной резки выполнены в виде стола, над которым перемещается во всех пространственных положениях рамка с установленным на ней плазмотроном (он является в данном случае рабочим инструментом). Станок комплектуется набором соответствующих баллонов, необходимых для создания потока плазмы, который режет заготовку. Пульт управления с компьютером расположен отдельно во избежание поражения оператора станка ультрафиолетовым излучением.
Обзоры станков
Напоследок рассмотрим некоторые популярные и относительно недорогие модели станков, которые хорошо себя зарекомендовали. К таким относится:
Модели станков
Волжанин-1
Волжанин-1 представляет собой небольшой фрезерно-гравировальный станок отечественного производства. Он способен работать в трех плоскостях, что позволяет выполнять как двухмерную, так и 3D фрезеровку.
На фото: Волжанин-1 — мощный настольный фрезерный станок с ЧПУ от отечественного производителя
Характеристики. Данный аппарат обладает следующими характеристиками:
| Характеристики | Значение |
| Рабочая зона горизонтали, мм | 400х450 |
| Рабочая зона по вертикали, мм | 140 |
| Точность, мм | 0,1 |
| Тип силового агрегата | шаговый |
| Частота вращения | 6000-24000 об/мин |
| Охлаждение | Водяное |
| Мощность | 2,2 кВт |
В результате станок позволяет работать с любыми породами древесины, полимерными материалами, оргстеклом и даже цветными металлами.
Стоимость. Волжанин-1 стоит около 300 000 рублей. Имейте в виду, что все цены актуальны весной 2021 года.
Zaxis — надежный и относительно недорогой фрезерный станок от отечественного производителя
Zaxis
Zaxis — это еще один компактный фрезерно-гравировальный станок российского производства. Он обладает меньшей мощностью чем Волжанин-1, но не уступает ему по функциональности, к тому же стоит значительно дешевле.
Производитель обращает внимание на высокую надежность аппарата благодаря использованию качественных комплектующих итальянского, российского и китайского производства. Характеристики:
Характеристики:
| Характеристики | Значение |
| Рабочая зона, мм | 590х405х130 |
| Точность, мм | 0,05 |
| Тип силового агрегата | шаговый |
| Частота вращения | 0-24000 |
| Тип охлаждения | Водяное |
| Мощность, кВт | 1 |
Zaxis может работать со всеми типами древесины, полимерами и цветными металлами.
Стоимость. Цена данного аппарата составляет около 120000 рублей.
Minimo 6090TT — многофункциональный настольный станок с большой рабочей зоной
Minimo 6090TT
Minimo 6090TT — это фрезерно-гравировальный станок от китайского производителя. Данный аппарат имеет достаточно большое рабочее поле по трем осям
Кроме того, производитель обращает внимание на простой и интуитивно понятный интерфейс, упрощающий работу со станком
Характеристики:
| Характеристики | Значение |
| Рабочая зона, мм | 615×905×90 |
| Точность, мм | 0,05 |
| Двигатель | шаговый |
| Скорость вращения | 6000-24000 |
| Тип охлаждения | Водяное |
| Мощность, кВт | 1,5 |
Область применения у аппарата такая же, как и у описанных выше станков.
Стоимость. Minimo 6090TT стоит 195000 рублей.
LTT-К6090 — мощный фрезерный станок с ЧПУ от китайского производителя
LTT-К6090
LTT-К6090 — это достаточно мощный фрезерный станок китайского производства, который пользуется популярностью благодаря надежности и функциональности. Как и все вышеперечисленные собратья, он способен выполнять как двухмерное фрезерование, так и трехмерное.
Характеристики:
| Характеристики | Значение |
| Рабочая зона, мм | 600×900×90 |
| Точность, мм | 0,025 |
| Тип силового агрегата | шаговый |
| Частота вращения | 0-24000 |
| Охлаждение | Воздушное |
| Мощность, кВт | 2,2 |
Стоимость. Цена LTT-К6090 составляет около 240 000 рублей.
Aman 3040 Lite — недорогой китайский фрезерный станок с ЧПУ компактных размеров
Aman 3040 Lite
Aman 3040 Lite представляет собой мини-фрезерно-гравировальный станок китайского производства. От описанных выше собратьев он отличается более компактными размерами и меньшей мощностью шпинделя.
Характеристики:
| Характеристики | Значение |
| Рабочая зона, мм | 520х600х460 |
| Точность, мм | 0,01 |
| Тип силового агрегата | шаговый |
| Частота вращения | 1000-14000 |
| Охлаждение | Воздушное |
| Мощность, кВт | 0,5 |
Стоимость. Цена аппарата составляет 118 000 рублей.
Вот, собственно, и все настольные модели фрезерных станков с ЧПУ, о которых я хотел вам рассказать.
Как выбрать фрезер с ЧПУ?
Станок по дереву с ЧПУ Liga
Настольный фрезерный станок для дома
На самом деле, ответ простой. Есть два критерия: что вы собираетесь на нем делать (в каком количестве), и где вы его поставите? Отсюда и характеристики, и стоимость изделия.
Настольная модель для домашнего применения (на которой вы даже балясину не сможете вырезать) стоит до 50000 руб. Места занимает не больше, чем обычный сверлильный станок.
Агрегат для мини мастерской, на котором можно сделать что-то серьезное: ценовой диапазон от 100 до 500 тыс. рублей.
А промышленное оборудование для серийного производства, верхней ценовой границы не имеет в принципе.
Дополнительные приспособления
Естественно, производители такого оборудования стараются внедрять автоматику практически на всех этапах выполнения работ. К примеру, система АТС позволяет максимально быстро сменить режущие элементы автоматически, без участия оператора.
Для выполнения объемной резки эта функция позволяет увеличить скорость работы над изделием. Вот такие объемные картины предполагают использование сразу нескольких насадок для резки.
Среди дополнительных элементов широко используются защитные устройства для направляющих, автоматическая подача смазывающих и охлаждающих жидкостей.
Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ – это установки, которые необходимы для обработки с помощью фрезы заготовок из дерева и металла. Такие станки позволяют значительно уменьшить время, которое тратится на обработку деталей, и добиться точности проведения всех операций.
Такие станки применяются в самых разных отраслях промышленности. Они устанавливаются на обрабатывающих предприятий машиностроительной отрасти. Также их можно встретить в автомастерских, на сервисах техобслуживания. С помощью таких станков выполняются различные работы по обработке заготовок.
Существует несколько видов таких станков. Встречаются широкоуниверсальные, универсальные, и другие станки. Конструкция каждого станка имеет собственные особенности. Однако все такие станки имеют одинаковое устройство. А вот фрезерные станки с ЧПУ показывают прекрасные технические характеристики. Главным преимуществом их является точное программное управление. Оно позволяет обрабатывать детали, имеющие сложную форму. Такие станки имеют более высокие показатели, нежели любые другие станки. Во многом это можно связать с производственной гибкостью таких устройств, имеющих программное управление. Достаточно поменять программу, чтобы начать обрабатывать детали. Использование подобных станков позволяет повысить уровень автоматизации производства фактор. Приобрести фрезерные станки с ЧПУ следует любому предприятию.
Такие станки имеют высокую точность и эффективность работы. Они позволяют ускорить процесс производства, не теряя при этом в качестве продукции. Использование фрезеровального оборудования также позволяет уменьшить издержки и увеличить рентабельность предприятия. Такое оборудование имеет высокую функциональность.
В зависимости от комплектации такой станок может быть модернизирован. Например, на него можно установить вакуумный стол, ручной механизм смазки, дополнительные режущие головки и т.д. Такие станки очень простые в управлении. Они обеспечивают высокую точность обработки. Срок службы таких станков достаточно большой. Они могут бесперебойно функционировать в течение длительного времени. Также они отличаются высокой мощностью производства. Приобрести такие станки вы сможете на сайте u-mac.ru. Здесь представлен большой каталог станков с ЧПУ. Вы сможете купить данное оборудование по самым выгодным ценам.
Опубликовано 21.02.2019 18:14
Источник – U-mac.ru
Покупка фрезерных станков с ЧПУ по дереву: цены и рекомендации
Сначала следует определиться, для каких работ будет использоваться инструмент. На основе этого следует подбирать мощность двигателя. Для бытового применения и выполнения домашнего ремонта подойдет ручной фрезер легкого типа. Если же инструмент будет использоваться в таких направлениях, как сборка мебели или строительство, стоит задуматься о приобретении станка более высокого класса.
Средние цены фрезерных станков по дереву:
| Тип инструмента | Цена, руб. |
| Ручной | 2500-94500 |
| Настольный | 46000-247000 |
| Токарно-фрезерный | 113500-159900 |
| Фрезерно-копировальный | 186900-2280000 |
| Фрезерно-гравировальный | 170000-1710000 |
| Станок 3Д | 104900-2578900 |
Подбирая инструмент, следует позаботиться и о безопасности. На выключателе питания должен присутствовать блокиратор, который будет препятствовать случайному включению. Если в конструкции отсутствует данная защита, придется постоянно следить за станком, чтобы избежать травматизма. Цанги должны быть изготовлены из закаленной стали. В качественных моделях подошва имеет литую конструкцию из металла. Кроме этого они обязательно оснащены механизмами точной регулировки и отсосом пыли. Желательно, чтобы стол регулировался по высоте, а также имел надежные крепления.
Выбрать лучший ЧПУ-станок бывает сложно даже профессионалам, если они не следят за новинками рынка инструментов, ассортимент которого постоянно расширяется и усовершенствуется
В продаже можно найти сотни моделей в разном ценовом сегменте
Не стоит обращать внимание на дешевые фрезеры от неизвестных производителей. Такие проверенные компании, как Макита, Бош, Интерскол выпускают надежное оборудование, которое прослужит не один год
В случае возникновения поломки запчасти для ремонта всегда есть в наличии в сервисных центрах и магазинах, ведь известные производители заботятся о своей репутации и предоставляют гарантийное обслуживание инструмента.
Что представляет собой фрезерный станок с ЧПУ по дереву?
Фрезерный станок с ЧПУ по дереву
Конструктивно, аппарат состоит из двух связанных систем:
Механическая часть
Oбычный фрезерный модуль по дереву с электроприводом, который с помощью шаговых двигателей перемещается в 3D плоскостях. Кроме того, подвижным бывает и стол, на котором закреплена деталь. Это помогает фрезерному станку быстрее выполнять деревообработку.
Вся конструкция закреплена на общей станине (раме), имеет фиксированное геометрическое положение элементов относительно друг друга. Фрезер ЧПУ по дереву – достаточно точный инструмент, механика выполняется из качественного металла с низкой степенью износа.
Электронная начинка
Управляет положением токарно-фрезерного шпинделя, скоростью вращения мотора, силой давления на дерево. Программатор с числовым управлением выбирает оптимальную траекторию фрезерного блока и болванки относительно осей координат.
Деревообрабатывающие центры могут иметь собственный компьютер, либо программироваться сторонней ЭВМ: вплоть до планшетов под управлением Android. Мини фрезерные установки часто оборудуются портом для карты памяти, в которую предварительно загружается программа.
Копировально-фрезерный станок
Существуют и чисто механические копировально-фрезерные станки по дереву. При помощи зонда или щупа, оператор приводит в движение координатный механизм фрезера.
Обработка выполняется строго по шаблону, без возможности изменить конфигурацию детали. Фрезерный станок по дереву с модулем ЧПУ работает по виртуальной матрице, которая находится в электронных «мозгах». При этом, у оператора всегда есть возможность откорректировать программу.
Фрезерный комплекс с ЧПУ Beaver
Оборудование применяется как в домашней мастерской, так и в деревообрабатывающей промышленности. Например, фрезерный комплекс с ЧПУ «Бивер» (Beaver), получил прописку на крупных мебельных фабриках, по причине удачного сочетания цены и скорости обработки.
Участие оператора минимально: загрузить программу работы, вовремя убирать готовое изделие, и подкладывать на разделочный стол новую деталь. Впрочем, самые продвинутые фрезерные агрегаты могут самостоятельно загружать очередной деревянный массив.
Важно! Главное достоинство автоматического оборудования: не требуется дефицитный и высокооплачиваемый персонал с «золотыми руками». Достаточно квалифицированного художника, имеющего опыт работы в графических редакторах.
Принцип работы станка с ЧПУ
Главный рабочий элемент станка – вращающийся вал. На него устанавливаются сменные фрезы разной конфигурации. Резцы могу вращаться вокруг заготовки, передвигаться вдоль, смещаться под определенный градус. Свободу передвижения обеспечивает подвижная каретка.
При помощи специальных программ задаются определенные рабочие параметры, благодаря чему достигается точная обработка детали и придание ей любой формы и объема.
Чаще всего консоль фиксирует деталь. Обработка происходит подвижной фрезой. При подвижной консоли шпиндель неподвижен. Фрезеры без консоли, напротив, снабжены подвижным шпинделем. Обычно стол может перемещаться по двум осям: строго вертикальной и строго горизонтальной.
Характеристики оборудования: на что обращать внимание
С конструкцией разобрались. Она может немного отличаться на разных моделях, но принцип действия единый. Теперь поговорим о технических параметрах.
Казалось бы, возможности избыточными быть не могут: чем мощнее (длиннее, маневреннее, быстрее), тем лучше. Однако, станок ЧПУ – изделие высокотехнологичное и дорогое. Поэтому для правильного выбора надо понимать, за что платим.
Размер рабочего стола
От этого параметра зависят две вещи, взаимно исключающие друг друга:
- чем больше стол – можно обработать более крупное изделие;
- чем меньше стол – тем проще разметить станок в помещении.
Мини фрезерный станок
Компактный фрезерный станок может все, кроме выпиливания филенок на полотнах дверей (они просто не поместятся в рампу).
Мощность шпинделя
Вопреки распространенному мнению, этот параметр не связан с размером. От него зависит, насколько твердую заготовку вы сможете обработать. На качество фрезеровки напрямую влияет число оборотов вала.
Чем они выше – тем ровнее получается срез. В чем связь с мощностью? При работе с твердым деревом, растет сопротивление. Слабый двигатель начинает терять обороты, и обработка поверхности заготовки будет неравномерной: местами гладко, местами с заусенцами.
От этой характеристики станка зависит еще и скорость работы. Если двигатель работает с нагрузкой 80% — 90%, ему необходимо давать время на остывание. А фрезерный аппарат с 50% запасом мощности, работает на 2/3 номинальной нагрузки, и легко переносит непрерывную работу.
Обратите внимание
Запас мощности — это более высокая стоимость и повышенный расход электроэнергии.
