Фундамент шведская плита: технология строительства и особенности ушп

Технология «шведская плита»

Шведская плита – это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

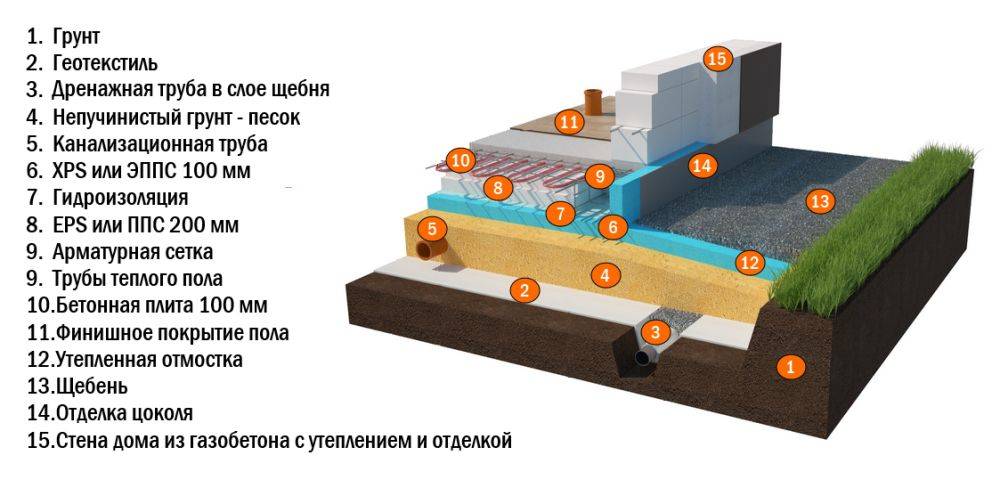

Принципиальная схема устройства утепленной шведской плиты

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня).

В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.

) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности.

Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

• Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
• Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
• Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
• Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
• Шаг 5. Монтаж арматурного каркаса на подставках;
• Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
• Шаг 7. Заливка монолитной плиты бетонной смесью.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.

В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).

В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Технология изготовления

Строительство основания требует четкого соблюдения технологии. Поэтому при монтаже фундамента УШП требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев. Каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрика в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирол толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически увлажнять.

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Выбор теплоизоляционного материала

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью.

На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид — экструдированный пенополистирол («Пеноплекс»). Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

Схема утепленной шведской плиты

• минеральная вата не устойчива к влаге, ее применение для подземной части дома недопустимо, поскольку при намокании она сжимается и перестает выполнять свои функции;
• пенопласт — недорогой материал, которые не обладает высокой прочностью, а фундамент постоянно подвергается повышенным нагрузкам и передает их на грунт основания.

Утепление пенополистиролом фундамента и отмостки

К преимуществам экструдированного пенополистирола можно отнести:

• долговечность;
• устойчивость к гниению, плесени и грибку;
• устойчив к воздействию влаги, характеризуется низким водопоглощением;
• некоторые производители выпускают виды, которые относятся к слабогорючим материалам (устойчивость к огню при строительстве фундамента малоактуальна, поскольку утеплитель с одной стороны защищен слоем бетона, а с другой грунтом);
• безопасность для человека, материал не выделяет вредных веществ и не приводит к возникновению болезней;
• повышенная прочность (по сравнению с пенопластом) позволяет выдерживать нагрузки от людей, мебели и оборудования.

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

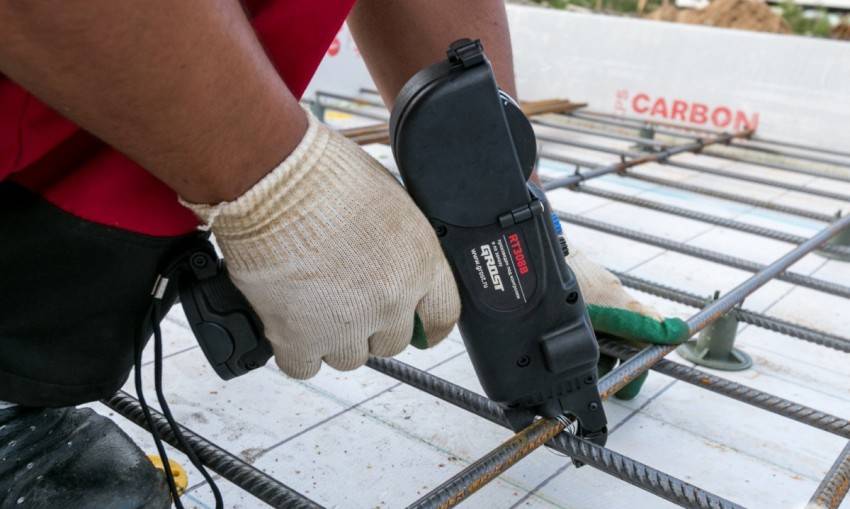

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

• компоненты для приготовления бетона;
• геотекстильная ткань;
• листовой пенополистирол;
• стальные прутки;
• проволока для вязания;
• комплект оборудования для обогреваемого пола;
• трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

• песок и щебень для подушки;
• доски для опалубки;
• бетономешалка;
• лопаты;
• правило;
• вибратор для бетона;
• уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

Помимо этого, в состав основания также входят следующие элементы:

• дренажный слой в виде специальной подушки из гравия и щебня;
• прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
• гидроизоляция, защищающая плиту монолита от подземных вод;
• слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Технология утепленной шведской плиты на примере фирмы Dorocell

Около 10 лет назад первые отечественные энтузиасты — застройщики пользовались типовыми проектами именно этой компании. По определению Dorocell, оптимальным энергоэффективным фундаментом для малоэтажного домостроения является высококачественная монолитная бетонная плита с ребрами жесткости, внешней термоизоляцией и встроенным подогревом.

Схема технологии устройства утеплённой шведской плиты УШП с использованием материалов Технониколь

Термоизоляция, представляя из себя своеобразное «корыто» для заливки бетона, служит естественной несъемной опалубкой.

Принципиальная схема УШП в разрезе

Приведем детальный обзор фундамента утепленной шведской плиты:

1. Опалубка из полистирола ПСБ-С собирается на утрамбованной песчано-щебневой подсыпке. На дне постели засыпки выполнены уклоны и установлена дренажная труба.
2. Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы сечением 400×200 для образования ребер жесткости и постель для заливки основной плиты толщиной 100 мм.
3. Армирование ребер выполняется в двух поясах профилем переменного сечения диаметром 8 — 12 мм. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм.
4. В плиту пола замуровываются трубопроводы системы отопления. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм, укладываемой поверх труб теплого пола.
5. Кроме теплого пола бетоном заливаются и другие коммуникации — водопровод, канализация, электрическая разводка по комнатам.

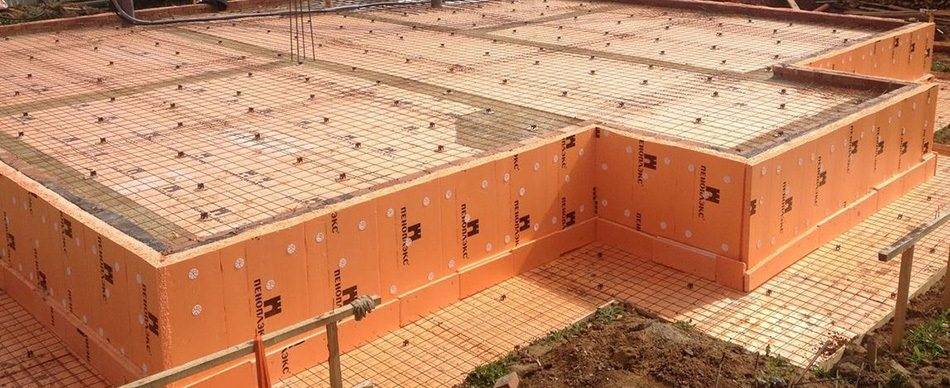

6. Утепление отмостки осуществляется по периметру фундамента 70-миллиметровыми плитами ПСБ-С, примыкающими снаружи к полистирольной опалубке на глубине ее контакта с подсыпкой.

Юбка теплоизоляции вокруг фундаментной плиты предохраняет от промерзания

Описанная схема соответствует нагрузке, образуемой двухэтажным домом с несущими стенами из ячеистого бетона, а также климатическим условиям с индексом мороза 4000 — 8000. Увеличение нагрузки требует увеличения сечения ребер жесткости, а более суровый температурный режим — добавления одного или двух дополнительных слоев утеплителя.

материале по ссылке.

Состав фундамента УШП

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.
