Устройство дренажа фундамента: в каких случаях он нужен и что советуют специалисты?

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Виды дренажных систем

Основное разделение систем отведения влаги от участка, происходит в зависимости от того, на какую глубину они устанавливаются. Соответственно, пристенный дренаж фундамента может быть глубинный и поверхностный.

Глубинный монтируется в зависимости от уровня прохождения грунтовых вод либо отталкиваясь от того, на какую глубину необходимо осушить почву, но строго ниже глубины промерзания почвы.

Поверхностный предназначен для сбора сточных или ливневых вод. Поверхностный дренаж очень часто применяют для защиты ленточного фундамента и монтируют его по всему периметру отмостки. Таким образом, во время дождя капли воды, стекая по стене, а потом по отмостке, попадают в поверхностную систему дренажа и удаляются с участка. Это значительно снижает количество влаги, проникающей под отмостку к фундаменту постройки.

Оба этих варианта могут быть кольцевыми — иметь замкнутую систему, которая опоясывает периметр здания. Глубинная система может также укладываться радиально под всей плоскостью постройки.

Еще один вид системы отведения влаги от фундамента, это пластовый дренаж фундамента дома. Применяется в основном при строительстве сооружений, имеющих в основе плитный фундамент. Например,этот вид можно применять при строительстве фундамента типа «шведская плита». Делается дренаж ниже уровня фундамента.

Суть метода заключается в создании специальной песчано-гравийной подушки непосредственно под плитой и укладки в нее дренажных труб. Таким образом влага, перемещаясь под плитой, попадает в трубу, откуда и выводиться в сливной колодец.

Как произвести самостоятельно монтаж системы

Высота грунтовых вод

Для начала прежде, чем произвести строительную операцию, составляют четкий, утвержденный проект. В смете проекта легко рассчитать стоимость работ и количество необходимого материала.

Затем необходимо узнать глубину залегания на вашем участке грунтовых вод. На этом этапе вы можете воспользоваться услугами профессионалов либо произвести геологическую разведку самому.

Для выяснения уровня воды необходимо вырыть на вашем участке яму, примерно 3 метра глубиной. Вы сможете узнать не только уровень залегания грунтовых вод, но и увидеть пласты грунта. Вам откроется их структура, а также поймете их характер. Закончив с разведкой можно приступить к основной работе.

Подготовка вашего фундамента

Перед установкой устройства дренажной системы необходимо подготовить фундамент вашего здания, а именно:

1. Откопать по периметру фундамент и очистить, если он есть, остаток старой гидроизоляции.
2. Просушить фундамент. Сделайте это в теплый и солнечный день или с помощью стороннего источника тепла. Если вы делаете просушку естественным путем в солнечный и теплый день, то у вас займет процесс осушки фундамента примерно два дня.
3. Нанести новую гидроизоляцию. Она может быть обмазочной, проникающей, из полиэтилена, битумной.

Дренаж монолитного типа фундамента

Так как этот вид фундамент состоит из монолитных плит, при движении почвы плита способна двигаться. Во время движения плиты может произойти сдвиг и обрушение вашего здания. Чтобы этот момент не застиг вас врасплох, необходимо продумать систему водоотвода еще при проектировании вашего дома.

Перед установкой дренажа вокруг здания необходимо вырыть ров. Глубина траншеи не менее 4 метров от монолитной плиты. Дно рва засыпается битым кирпичом. Затем монтируют сами перфорированные дренажные трубы, которые сверху накрывают геотекстилем. Необходимо дополнительно сделать отводы воды. Геотекстиль будет вашей гидроизоляцией.

Водоотвод ленточного типа фундамента

Устройство такого водоотвода практически не отличается от описанных выше видов фундамента. По периметру здания выкапывается траншея вокруг фундамента, глубина ее должна быть больше глубины вашего фундамента. Затем на дно рва укладывается бой кирпича и устанавливается перекрытие из дерева или веток, которое укрепит основное перекрытие.

Схема поэтапного монтажа

Вырываем траншею по периметру вашего здания, она должна иметь малый уклон начиная от самой верхней точки. Уклон составляет примерно от 6 до 8 градусов. Траншея в ширину должна быть больше ширины труб на 30 см, это расстояние необходимо для засыпания труб битым кирпичом или щебнем.

По углам траншея должна быть слегка расширена, это необходимо для монтажа смотровых колодцев.

Дно траншеи засыпается песком примерно на 25 сантиметров, песок необходимо тщательно утрамбовать под углом слива дренажа.

Геотекстиль необходимо уложить на дно траншеи, так чтобы его края можно было закрепить за стенки траншеи.

Сверху укладывают битый кирпич или щебень, примерно на 15 сантиметров.

Затем монтируется система водоотводных труб. Каждый поворот необходимо оснастить небольшими отводами. Здесь необходимо монтировать смотровые резервуары. Колодцы изготавливают из ПВХ труб диаметром более 30 сантиметров. Крепят трубы медными хомутами.

В конце дренажа выкапывается поглотительный большой колодец. Резервуар имеет глубину около 70 сантиметров. Также весь колодец выстилают геотекстилем, так как будет монтироваться в колодец пластиковая бочка. По бокам в бочке обязательно необходимо просверлить отверстия. Дно колодца нужно засыпать щебнем или битым кирпичом.

Соедините трубы с поворотными резервуарами и сведите их к конечной бочке. Вставляем в бочку трубу, просверлив сбоку специальное под нее отверстие.

Запомните, трубы должны быть под уклоном.

Засыпаем сверху систему водоотвода щебнем или битым кирпичом так, чтобы края геотекстиля в дальнейшем смогли соединиться и завернуть всю систему дренажа как в кокон. Примерно на 20 сантиметров.

Внахлест укрываем все устройство дренажа геотекстильным волокном.

Сверху кладем ветки либо бруски дерева.

Потом укладываем слой песка и слой грунта.

В бочку монтируем дренажный насос для откачки лишней скопившейся воды.

Дренажная система готова.

https://youtube.com/watch?v=B9YPihWzAhw

Какие материалы могут понадобиться

Перед началом выполнения работ следует рассчитать количество необходимых строительных материалов. Это не относится к насыпным субстанциям (гравий, щебень, песок), а касается специализированных деталей и узлов.

Если вы решили монтировать дренаж фундамента своими руками, ошибки могут привести к лишним затратам и снижению эффективности системы. Чтобы избежать этих неприятностей, для расчета следует привлечь специалистов. Например можете обратиться в ]Водолов.

Для обустройства водоотводной системы вам понадобятся: проект или схема дренажа, дренажные трубы, геотекстиль, дренажные колодцы, свободное время или брида строителей.

Дренажные трубы

Применение высокотехнологичных пластиков практически вытеснило металлические изделия для формирования дренажных систем. Современные материалы имеют ряд неоспоримых преимуществ:

• небольшой удельный вес;
• простота монтажа и соединения;
• невосприимчивость к коррозии;
• невысокая стоимость;
• хорошие прочностные качества – возможная глубина укладки в грунт 6 -7 м.

Строительный рынок предлагает специализированные дрены, изготовленные из гофрированной пластиковой трубы различного (100 – 200 мм) диаметра. Перфорация для поступления в трубу воды нанесена заводским способом. Благодаря ребрам жесткости они прекрасно выдерживают механическую нагрузку, внутренняя поверхность гладкая, что способствует самоочистке, а гибкость позволяет укладывать изделие под любыми углами. Дрены предлагаются готовыми к применению в оплетке из геотекстиля, для фильтрации применяется кокосовое волокно. Дренажная система фундамента, выполненная из таких материалов, прослужит долгие годы.

Вместо специализированных труб можно применить канализационные, но придется сверлить перфорацию самостоятельно, что занимает дополнительное время, да и соединение при помощи фитингов не всегда удобно.

Диаметр выбирается, исходя из длины конструкции и объема поступающей воды. Пропускная способность дренов должна обеспечивать поток любой мощности.

Пластиковые колодцы

Кольцевой или пристенный дренаж под любой фундамент не обходится без колодцев. Понадобятся изделия двух типов — ревизионные и накопительные.

• Ревизионные — предназначены для контроля над системой. При обнаружении засора на определенном участке внутрь опускается насос, трубы промываются. Такие узлы устанавливается на каждом повороте или через 50 метров на прямых участках. Стандартный диаметр изделий 600 мм.
• В накопитель попадет вся собранная вода. Если ее много, можно предусмотреть дополнительную емкость. Воду используют для полива и технических нужд.

Для соединения системы понадобятся заглушки, фитинги, переходники и другие мелкие детали. Соединения проводятся по герметизирующим прокладкам, которые обеспечивают отсутствие утечек. Все эти элементы всегда есть в наличии в Иркутске в ]Водолов.

Какие силы разрушают фундамент

Влага, соприкасающаяся с бетонной лентой, вызывает ряд разрушительных процессов:

• Размывание песчаной подушки, следствием которого становятся оседания и нарушения целостности фундамента.
• Вода впитывается в бетон и разрушает его изнутри в зимнее время.
• При понижении температуры влага, находящаяся в окружающих ленту грунтовых слоях, замерзает, расширяется и начинает давить на подошву или стенки фундамента (морозное пучение грунта).

Чаще всего, эти факторы воздействуют одновременно, что увеличивает опасность для фундамента и всего дома. Понемногу выходят из строя гидроизоляция, отслаивается утеплитель, усугубляя процессы разрушения и меняя микроклимат в доме в худшую сторону.

Ситуация опасная, поскольку все процессы протекают медленно и скрытно, результаты становятся заметны только при появлении разрушений, трещин и других признаков выхода фундамента из строя.

Устройство пристенного фундаментного дренажа

Такой вид осушения применяется на глинистых грунтах для защиты подвалов и цокольных этажей от подтопления. Перед началом работ нужно подготовиться — проанализировать особенности рельефа участка, составить схему, рассчитать и завезти материалы.

Пристенный дренаж Источник stroy-dom-pravilno.ru

Устройство пристенного дренажа фундамента проводят, соблюдая последовательность:

1. Отрывают фундамент построенного здания до обнажения подошвы. Ширина рва от 25 до 80 см в зависимости от глубины заложения строения.
2. Устанавливают накопительные колодцы из бетонных колец или готовые пластиковые резервуары с отводами и перфорацией.
3. Проводят гидроизоляцию основания обмазочными или рулонными материалами.
4. Утепляют поверхность фундамента плитным теплоизолятором, например, пеноплексом.
5. Устанавливают ревизионные колодцы по углам здания, на пересечениях коммуникаций и не менее, чем через 20 м от поворотов. Заглубляют дно относительно уровня труб на 10-30 см. Это помогает уловить песок из дренажных вод.
6. Застилают геотекстиль.
7. Сверху на подушку из щебня или песка укладывают перфорированные трубы, соблюдая уклон 2 см на 1 метр. Соединяют между собой и колодцами фитингами, хомутами.
8. Накрывают систему геотекстилем.
9. Проводят обратную засыпку гравием на толщину 30 см с уплотнением. Возвращают родной грунт на место.

При строительстве нового дома дренаж прокладывают во время земляных работ или при возведении фундамента.

Монтаж дренажа

Своими руками проще выполнить пристенный или кольцевой дренаж участка. Отличаются системы глубиной залегания и отступом от фундамента. Рассмотрим пошаговый план работы по монтажу кольцевого отвода:

1. При помощи уровня, колышков и веревки по кругу фундамента делается разметка будущего водоотвода.
2. На расстоянии 1 — 1,5 м от основания фундамента роется траншея. Глубина укладки водоотводящей системы не менее 1 м, она зависит от типа фундамента. Оптимально уровень ниже подошвы основания на 50 см, исключая свайные конструкции.
3. Дно траншеи засыпается песчаной подушкой. Толщина слоя 30 — 40 см. Песок увлажняется водой. Проще это выполнить садовой лейкой или шлангом с насадкой распылителем. Влажный песок трамбуется.
4. Раскатывается геотекстиль. Сверху должны остаться края для закрытия труб.
5. На геотекстиль насыпается гравий или битый кирпич. Толщина слоя — не менее 20 см. Гравий или кирпичная крошка должны иметь неострые края, чтобы не порвать материал. Берется средняя или мелкая фракция.
6. Сверху под углом от участка раскладываются трубы.
7. По углам и через каждый 2-3 м монтируются смотровые колодцы.
8. Отвод проверяется. В верхнюю точку выливается 1-2 ведра воды. Жидкость должна вытекать через трубы самотеком. Если вода течёт медленно, то угол наклона выбран неправильно, необходимо поднять верхнюю часть конструкции выше.
9. Сверху трубы засыпаются гравием. Смотровые колодцы должны выступать над уровнем почвы.
10. Система накрывается геотекстилем внахлёст.
11. Сверху делается еще одна песчаная подушка толщиной 20-30 см. Песок опять трамбуется.
12. Сверху засыпается крупный щебень или гравий. Делается отмостка.

Система труб выводится в отдельный колодец или за пределы участка. Если планируется накопительный колодец, то устанавливается дренажный насос.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Технология устройства пристенного дренажа

Схема линейного дренажа вокруг дома

Эта система наиболее распространена в частном домостроении. Она требуется практически для всех объектов, поскольку позволяет избежать неприятностей при сильных осадках и в весенний период, когда верхний слой почвы обильно увлажнен. Помимо приведенного выше СП, при прокладке необходимо руководствоваться также СНиП 3.07.03-85* и СНиП 3.05.05-84.

Пристенный дренаж можно сделать двумя способами, выбор между которыми зависит от типа фундамента:

• линейный (по СП эффективная глубина осушения до 4-5 м) по периметру отмостки для ленточных оснований;
• пластовый в уровне песчаной подушки под фундаментные плиты (по нормам должны включать также линейный тип).

Пластовый дренаж под плитный фундамент.

Далее рассмотрена технология для наиболее распространенного линейного монтажа.

Требования к укладке

При проектировании дренажной системы необходимо учитывать требования к ее расположению:

• глубина закладки пристенного дренажа — 30-50 см ниже подошвы фундамента;
• уклон в сторону водосбора — 0,02 (на каждый метр 2 сантиметра);
• максимальное расстояние от наружной грани ленты фундамента — 1м.

Перед прокладкой труб определяют верхнюю и нижнюю точку системы. Сначала определяются с точкой сбора (нижней), от которой будет осуществляться отвод воды из дренажа. После определения этой точки, высчитывают отметку верхней с учетом длины труб и необходимого их уклона.

Материалы и инструменты

Чтобы выполнить работу понадобятся следующие инструменты:

• штыковая и совковая лопаты;
• кирка;
• электрический или пневматический перфоратор;
• строительный уровень и рулетка;
• тачка или тележка для транспортировки грунта;
• ручная трамбовка или виброплита.

Для обустройства дренажной системы также понадобятся материалы:

• трубы;
• щебень или гравий;
• песок;
• геотекстиль;
• полипропиленовая веревка.

Трубы для проведения водоотводных мероприятий согласно нормативным документам могут быть из асбестоцемента, керамики или пластика. Щебень следует выбирать с размером фракции (зерен) 20-40 мм. Песок применяют тот же, что и для обратной засыпки (среднезернистый или крупнозернистый).

Порядок выполнения работ

Схема пристенного дренажа фундамента.

Обустройство дренажа выполняют поэтапно:

1. Гидроизоляция стен подвала. Чаще всего применяют мастику на основе битума. Наносят ее в несколько слоев , при необходимости армируют стекловолокном. Для фундаментов с глубиной заложения до 3 м достаточно гидроизоляции с общей толщиной 2 мм, для более глубокого заложения суммарную толщину слоев битума увеличивают до 4 мм.
2. Отрывка траншеи под трубы с учетом требований к расположению.
3. На дне траншеи укладывается подушка из песка, поверх которой расстилают геотекстиль. Ширина полотна должна быть такой, чтобы можно было обернуть трубу без зазоров.
4. На геотекстиль укладывается слой щебеня толщиной 10 см ( или гравия), поверх щебня укладывается трубы с необходимым уклоном для самотечной работы системы.
5. Трубы соединяются. На каждом повороте предусматривают вертикальный участок трубы (смотровой колодец) с крышкой. Это требуется для проверки и промывки труб.
6. Поверх труб засыпается щебень или гравий, толщина слоя 15-20 см. Сыпучий материал оборачивается геотекстилем с нахлестом.
7. Выполняют обратную засыпку песком с послойным трамбованием. Уплотнение можно выполнять виброплитой или ручной трамбовкой с увлажнением.

Несколько советов

Для грамотного проведения работ необходимо учесть:

• дренажные отверстия в трубах должны быть меньше, чем минимальные размеры частиц щебня или гравия;
• после оборачивание геотекстилем его дополнительно фиксируют полипропиленовой веревкой, куски веревки нужно заложить под геотекстиль заранее;
• при большом числе поворотов нормами разрешается предусматривать смотровые колодцы через один;
• при самостоятельном строительстве можно не выполнять гидравлические расчеты, а диаметр дренажных труб выбирать в пределах 110-200 мм;
• слив воды из дренажного колодца (коллектора) можно выполнять в ливневую канализацию или на открытый участок после фильтрации через слой щебня (гравия).

При внимательном подходе к дренажу на стадии строительства он не доставит проблем при эксплуатации и прослужит десятки лет.

Чтобы сделать качественный фундамент, нужно подбирать соответствующие строительные материалы. Тут вы найдете качественный  геотекстиль для вашего фундамента, а также много другого строительного материала по выгодным ценам.

Как сделать водоразделы?

Существует пара способов создания водоразделов:

Водоразделы.

1. Первый способ предполагает выкапывание по дну водораздела канала, наклонённого в сторону кювета. Степень наклона вычисляется при помощи уровня. После этого, необходимо выкопать несколько каналов-маяков, идущих от отмостки и сходящихся воедино в первом канале. После этого между маяками снимается грунт.
2. Второй способ: для обеспечения водоотвода на дне водораздела, наклоняющегося в направлении от отмостки, снимается грунт. Далее, этот же грунт утрамбовывается за водоразделом, создавая наклон от здания. Дом в итоге будет стоять на незначительном возвышении, дающем хороший водоотвод от фундамента вниз, в кювет.

Усилить водоотвод помогут также газоны, высаженные возле дома.

Если природный луг не препятствует прониканию дождевой воды в грунт, то подросший, крепкий газон способен отвести воду по уклону, так что пропитка происходит лишь на 3-4 см грунта.

Это защитное свойство газона объясняется содержанием в нём плотной волокнистой травосмеси, которая (при корректной газонной укладке) блокирует проникновение воды вглубь.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

дренажная система для отвода грунтовых вод

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

поведение воды и частиц в трубе в зависимости от её уклона

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

оптимальный уклон трубы в зависимости от её диаметра

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

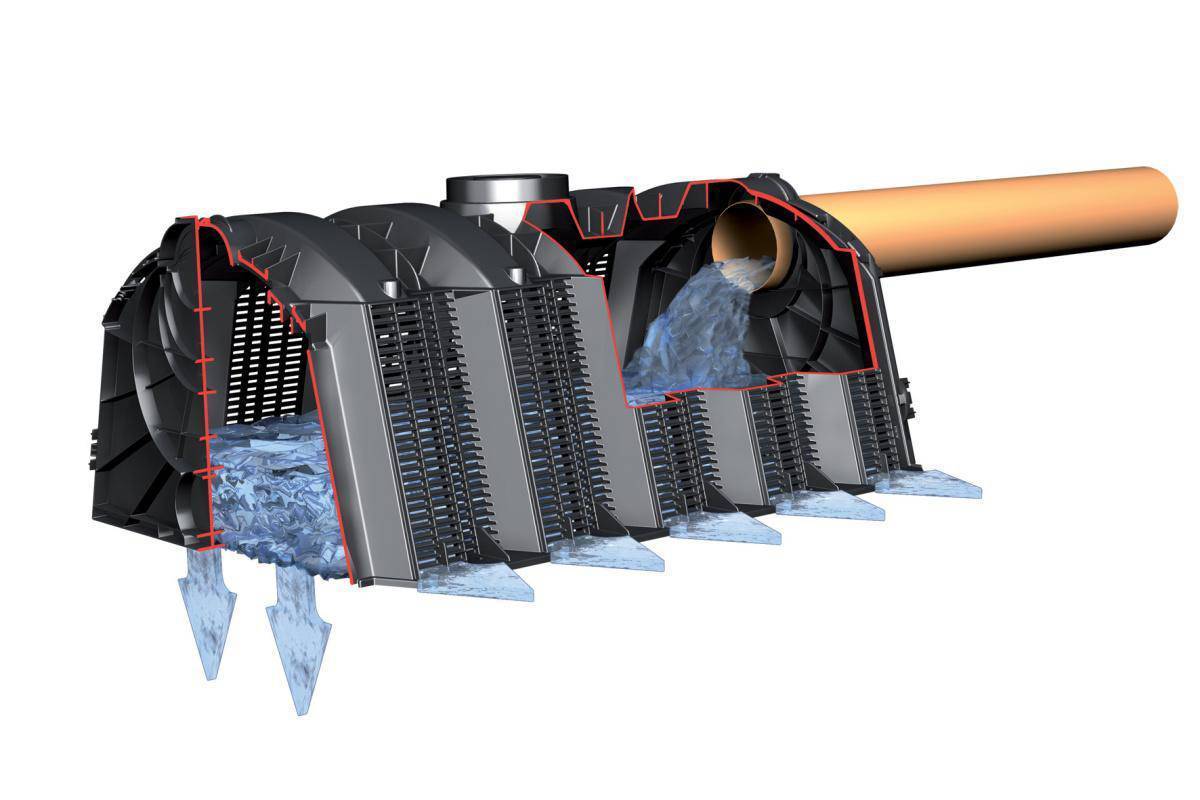

установка для отвода воды из дренажной системы в грунт

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Виды дренажных систем

По глубине заложения дренажные системы делятся на два основных типа – поверхностные и подземные.

Поверхностный дренаж

При низком УГВ и слабопроницаемых почвах применяют поверхностный дренаж. Его назначение — сбор и отведение верховодки с прилегающей к дому территории. Представляет собой систему каналов с глубиной заложения не более 1 м, которые могут быть открытыми и декоративными или закрытыми, спрятанными под решетками.

Поверхностный дренаж фундамента Источник hydromoskva.ru

Поверхностный дренаж прокладывают вдоль стен по периметру здания в виде:

• линейной системы — земляных желобов, отводящих паводковые или дождевые воды от фундамента, дорожек, подсобных помещений в канализацию, септик или за пределы участка;
• точечных водосборных открытых или закрытых колодцев, расположенных в самых низких местах рядом с коммуникациями, подпорными стенками, цокольными помещениями.

Подземный дренаж

Подземное водоотведение имеет более сложное и часто многоуровневое устройство. Применяют для осушения участков с близкими грунтовыми водами, глинистыми почвами, в низменностях, вблизи природных водоемов.

В частном строительстве применяют три системы подземного дренажа:

1. Вертикальную — из колодцев или понизительных скважин глубиной до 20-50 м, из которых вода откачивается насосом или проникает в нижележащий водопоглощающий слой.
2. Горизонтальную — из уложенных в траншеи с дренирующим материалом малоуклонных перфорированных труб, проводящих воду в водосборный колодец,
3. Комбинированную — сочетающую горизонтальное и вертикальное водоотведение.

Проект подземного дренажа Источник blog-potolok.ru Подземные системы дренажа имеют три конструктивные формы:

1. Кольцевую. Замкнутый контур из дрен применяют для понижения общего уровня грунтовых вод, защиты подвалов одного или группы зданий от подтопления. Перфорированные трубы заглубляют ниже подошвы фундамента и точки промерзания грунта, отступив от стены на 5-8 метров. Такой дренаж используют на песчаных почвах, склонах рельефа, при УГВ выше подошвы.
2. Пристенную. Применяют при уровне грунтовых вод ближе 0,5 м от низа фундамента, глинистых почвах, возможности подтопления верховодкой. Дрены прокладывают по периметру стен под подошвой с уклоном 2°. Жидкость поступает самотеком или с помощью насоса в водосборные коллекторы, используется на орошение или удаляется в канализацию.
3. Пластовую. Самая сложная в возведении система. Предназначена для вывода межпластовых вод, залегающих между водоупорными породами, при подпоре грунтовых вод или неэффективности других видов осушения. Представляет собой искусственно созданный водоем под фундаментной плитой. До начала монтажа пространство заполняют щебнем, гравием, камнем. Глубина котлована для пластового дренажа — не менее 0,3 м.

Элементы систем можно совмещать или комбинировать.

Онлайн калькулятор фундамента

Если дренажная система проектируется еще вначале строительства дома, то ее обустройство будет зависеть от параметров будущего фундамента.

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:
