Газовая горелка для кузнечного горна своими руками

Переделка горелки от старой плиты

Сделать горелку для горна можно из устройства, применяемого в газовых плитах. Для этого достаточно лишь правильно рассчитать мощность по таким формулам:

• определяем мощность плиты (W), с которой снимается горелка (узнать ее можно из инструкции или данных на корпусе агрегата);
• умножаем W на КПД топлива (0,89-0,93), чтобы получить необходимую мощность для горна (W1);
• узнаем теплотворную способность газа (Q). Если применяется пропан, она составит 3600 кДж/м 3 ;
• вычисляем расход топлива: T = 3,6 × W1 / Q.

Изготовив горелку по чертежам, нужно обязательно проверить ее работоспособность

Особое внимание уделяется герметичности системы. При выявлении запаха газа сразу же закрывайте регуляторы, проветривайте помещение и ищите утечку, чтобы не допустить возникновения аварийной ситуации в процессе работы. В этой статье я расскажу вам как сделать кузнечный горн, работающий на пропане

В этой статье я расскажу вам как сделать кузнечный горн, работающий на пропане.

Самодельный кузнечный горн можно использовать для ковки ножей, мечей, работ со стеклом или любой другой работы, требующей разогрева какой-либо вещи до очень высокой температуры.

Некоторые части мини горна сварены сварочным аппаратом, но если у вас нет навыков сварки, проявите смекалку – можно скрепить конструкцию болтами или спаять ее.

Предупреждение! Не начинайте делать горн в домашних условиях на пропановом топливе если у вас нет опыта работы с пропаном. Хотя пропан при правильном использовании не представляет угрозы, опасность все равно сохраняется. Горелка большая и взрыв может повредить ваше имущество и навредить вашему здоровью. Я вас предупредил и ответственности за ваши дальнейшие действия я не несу.

Всегда используйте защитную экипировку при зажигании горелки и работе с ней. Минимум, что на вас должно быть надето – защитные очки или маска для лица, хлопковые или кожаные защитные перчатки. Не надевайте одежду из синтетических материалов, если собираетесь работать с горелкой, так как они моментально вспыхивают.

Твердотопливные горны

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

• Наличие огнеупорного кирпича.
• Горелка инжекционная.
• Вытяжка.

• На подготовительном этапе разрабатываются чертежи для горна.
• Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
• Используя арматуру, каркас закрепляется.
• В одном из боковых кирпичей устанавливается горелка.
• Сверху располагается вытяжка, которая создает условия безопасности работы.

Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Беремся за горн

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Полки колосниковой решетки из обрезков стальных труб, а самые колосники – из стальной полосы 4-6 мм толщиной. Колосники нужно закрутить на угол винтом, чтобы захватывали дутьевой поток, как показано на рис. Топливо – кокс или уголь. Розжиг и дутье – паяльной лампой, газовой или бензовоздушной горелкой.

Пользуются этим горном только на открытом воздухе, т.к. зонта с дымоходом нет.

Полезные советы

Несколько секретов для улучшения работы горна:

• Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
• Металлическая подставка под горн сделает работу более удобной.
• Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
• Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Полезные советы

1. Вырезание в задней стенке горна небольшого отверстия улучшит вентиляцию. Помимо этого, такой вырез позволяет разогревать металлические заготовки большой длины.
2. Кузнечный горн размещают на специальной металлической подставке или столике, который делает работу с ним более удобной. Высота подбирается мастером индивидуально.
3. Если кузнечная мастерская работает с заготовками разных размеров и форм, то целесообразно устанавливать сразу несколько горнов разных габаритов. Размещают их поблизости друг от друга, а при помощи гибких шлангов подводят газ и воздух. Такое конструктивное решение позволяет быстро переподключать горелки.
4. На каждом газопроводе должна располагаться запорная арматура. С этой целью чаще всего используют обычные вентили — они обеспечивают более плавную регулировку, в отличие от шаровых аналогов.

Главное в создании кузнечного горна своими руками — представлять принцип работы, правильно подобрать необходимые материалы и соблюдать технику безопасности. Такое оборудование создается мастерами исходя из личных предпочтений, пожеланий и требований, что предоставляет широкий простор для деятельности.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

1. Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
2. Высокую скорость выхода струи при малой её высоте и большой ширине.
3. Безопасность поджига газа.
4. Устойчивость процесса горения.
5. Нечувствительность к повышенной влажности внутри горна.
6. Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

Чертежи газовых горелок

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

• Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
• Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
• Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
• Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Примерные размеры кузнечного горна

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

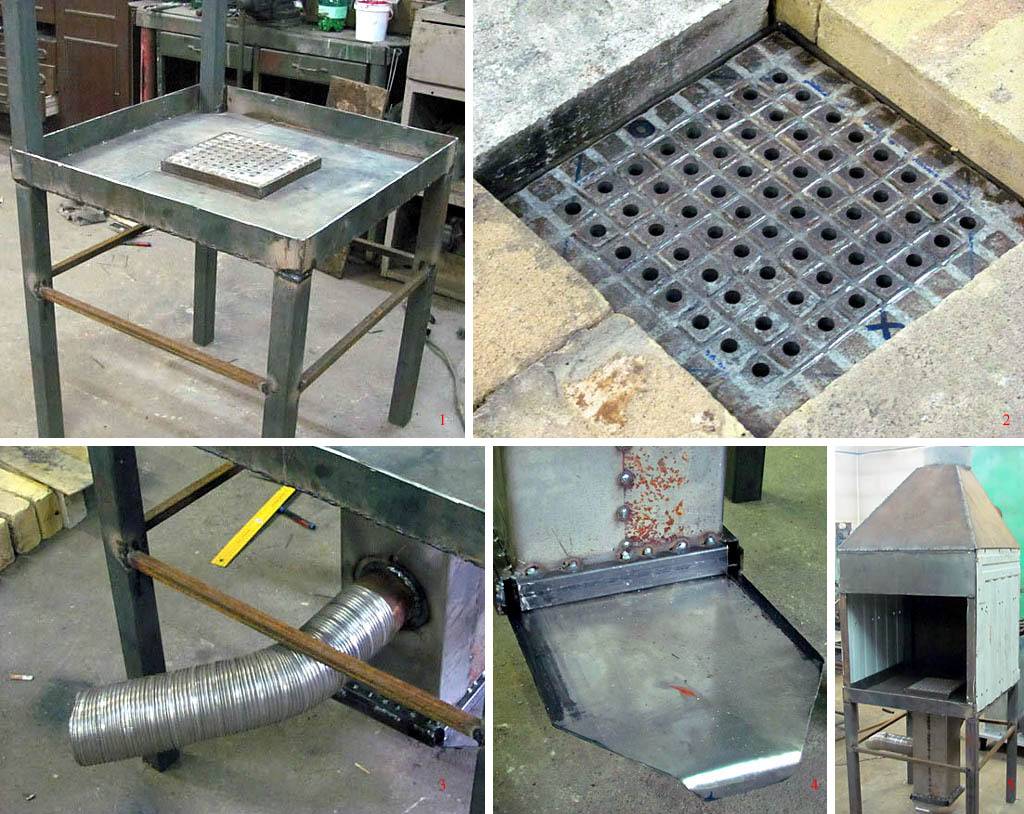

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Изготовление стационарного горна

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов

Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

Самодельная фурма с воздушным душем

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов

Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, , такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

или сага о горелках. Часть 2

EN

Описания горелок получились больше, чем я предполагал, поэтому пришлось разделить на две странички. Если в части 1 описывались небольшие ручные горелки в основном для пайки и нагрева, то в этом разделе речь пойдёт о больших стационарных горелках. Основная область применения этих устройств- это установка на прокалочные муфельные и плавильные печи. То есть они не предназначены для работы с рук. А, впрочем, почему бы и нет? Потом я остановлюсь на покупных заводских горелках и покажу их достоинства и недостатки и как они работают. Среди них есть и очень большие, хоть и ручного исполнения.

Беремся за горн

Одним из видов необходимого оборудования для нашей мастерской является кузнечный горн. Если заниматься не одной лишь холодной ковкой (о ней писали здесь), то без него никак не обойтись. В принципе, купить сейчас возможно практически все, в том числе и это изделие. Но когда видишь стоимость (а цена на самые дешевые модели от 48 000 рублей), то невольно возникает мысль, а нельзя ли сделать его своими силами? Ответ простой – можно, и довольно просто.

ЧИТАТЬ ДАЛЕЕ: Как выбрать насос для откачки грязной воды: правила выбора и обзор лучших моделей

Традиционно для такой «топки» используется уголь (древесный или каменный). Но учитывая, что у нас в стране нет проблем с газом, рассмотрим именно такую конструкцию. С практической точки зрения она гораздо удобнее, да и проще в изготовлении. Стоит заметить, что в данном случае нет никакой разницы, какой это будет газ – магистральный или из баллонов.

• Простота сооружения. Хотя бы уже потому, что привычных колосников в такой печке не будет.
• Возможность регулирования температуры нагрева.
• Дешевизна и доступность топлива.
• Низкие затраты на изготовление.
• Мобильность. Учитывая небольшой вес, его легко переносить с места на место.

На схеме ниже вы можете увидеть, как именно изготавливается газовая горелка. Для такого устройства потребуются следующие компоненты:

1. Корпус, который выполняется в виде двойного усеченного конуса. Для его изготовления потребуется высокопрочная сталь.
2. Конфузионный раструб, выполняемый из стали Х18Н9Т, устойчивой к воздействию высоких температур и открытого пламени.
3. Головки для подведения к месту работ природного либо сжиженного газа, а также воздуха под требуемым давлением.
4. Устья.
5. Регуляторы, позволяющие настраивать количество газа и воздуха в смеси.

Полуторадюймовые трубы и листовая жаропрочная сталь помогут выполнить основные элементы устройства. Для этой цели применяется сварка в среде аргона, но можно также использовать флюс, который защитит шов от воздействия кислорода и быстрой коррозии. В качестве труб для подведения газа и воздуха берем обычные рукава высокого давления. Главное – правильно подобрать их диаметр. Соединение с корпусом осуществляется посредством металлических хомутов.

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Мини-горн из 6 кирпичей

Давайте рассмотрим рисунок выше. На нем показано три вида пламени одной и той же газовой горелки с наддувом, но с разной степенью обогощенности смеси кислородом. Под №1 идет смесь с минимальным количеством кислорода. Наддув выключен. Пламя у горелки мягкое, желтое. Языки пламени неспешно вырываются из горелки, горение происходит практически беззвучно.

Энергия такого пламени минимальна. На нем только чайник греть. Под №2 наддув включен на одну треть. Желтые вялые языки пропадают, пламя приобретает голубой цвет, из сопла появляется так называемое «ядро» пламени характерного зеленоватого оттенка. Температура самого ядра не так уж велика, но на границе перехода от ядра к голубому цвету эта температура достигает максимума.

На графике слева представлено распределение температуры пламени в зависимости от зоны. На сами значения не обращайте внимания — для пропана они немного нише, но суть остается та же. Максимальная температура у пламени на границе ядра. И самые холодные зоны — это самое начало пламени и самый хвост факела.

Для горелки газового горна или газовой плавильной печи нужно выбирать вариант №2. В замкнутой рабочей камере плавильной печи синий язык пламени вытягивается и полностью обволакивает тигель с металлом, более-менее равномерно нагревая его. Если же в плавильной газовой печи довести факел до состояния №3, то тигель будет сильно перегреваться в одной точке, начнет обгорать и в конце концов испортится. Конкретно для газового горна иногда требуется именно локализованный нагрев заготовки, поэтому возможен вариант использования и резкого факела №3.

…Статья в процессе написания…

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему. При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт

Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Инструмент необходимый для модернизации газового горна:

• болгарка;
• сварка.

Тут все еще проще. Так как в первой части нужно было делать рамки по размерам кирпича. То сейчас вы просто делаете так, как вам удобнее.

Я же сделал так:

1. Приварил 2 колеса, что бы было удобно перемещать горн по мастерской. Это нужно не часто, но такое случается.
2. Приварил 2 прутка арматуры между двумя ножками станины. Это простое действие позволит надежно хранить клещи между ковкой и просто держать их в порядке.
3. Рабочая полочка. Приварил простейшей конструкции полочку с право от горна. Хочу заметить. Что сделал это не с проста. Я правша и заготовку держу левой рукой, а работаю правой. И горн находится от меня по левую руку, что бы не пересекаться с пламенем работаю в правой его стороне. Поэтому рабочую полочку удобно будет расположить ближе к себе.
4. Крышка. она должна была отнестись к первой части. Но вместо крышки можно просто использовать 10й кирпич из первой части и прикрывать окно горна. Я же немного приложил усилий и сделал крышку на петлях и позаботится о ее внешнем виде. Просто что бы радовало глаз во время работы =)
5. Легкая доработка внешнего вида. Сугубо личный выбор.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как сделать кузнечный горн из газового баллона своими руками… Кузнечный горн сделанный из газового баллона будет незаменимым помощником в вашей мастерской, при помощи него вы сможете раскалить до красна металл и выковать к примеру нож, или топор, так же можно заняться художественной ковкой и делать эксклюзивные вещицы на заказ.

Данный горн имеет корпус от небольшого газового баллона на 25 литров, торцевые стенки с него срезаны при помощи болгарки. Горн имеет 2 слоя керамического одеяла (оно огнеупорное и не горит) дополнительно покрытое термостойкой футеровкой. Нижняя часть внутри горна выложена огнеупорными шамотными плитами (можно использовать огнеупорный кирпич) снизу они так же обложены керамическим одеялом. Огнеупорный кирпич используется при кладке печей

В верхней части баллона проделано отверстие и вварен небольшой сгон, он необходим для установки сопла газовой горелки. Питание пламени идет от обычного газового баллона с пропаном. Температура внутри горна может превышать 1000 с° что оптимально для разогрева металла до красна.

Давайте рассмотрим, что конкретно понадобиться для сборки кузнечного горна из баллона.

Материалы

1. газовый баллон 25 л
2. керамическое одеяло
3. футеровка
4. огнеупорный цемент
5. шамотный кирпич или плита
6. термостойкая краска
7. сгон
8. газовая горелка
9. листовой металл 2 мм

Инструменты

1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. молоток
5. канцелярский нож
6. респиратор и средства защиты
7. кисть

Пошаговый процесс сборки кузнечного горна из газового баллона своими руками.

Первым делом следует подготовить все необходимые составляющие, а именно баллон и предварительно его обезвредить и слить остатки газа, заполнить водой, промыть. Читайте нашу статью, о том как правильно и безопасно разрезать газовый баллон. Керамическое одеяло -это отличный материал для горна, но работать с ним следует в респираторе и резиновых перчатках.

На подготовленном и безопасном баллоне делаем разметку, чтоб потом спилить торцы.

По намеченному контуру проходим болгаркой (УШМ)

Тоже самое и со второго торца. Затем высверливаем отверстие под установку сгона в который будет вставляться газовая горелка. Далее берется огнеупорный кирпич или плита и укладывается в нижнюю часть корпуса горна. Для кладки используем жаропрочный цемент.

После чего приступаем к разрезанию керамического одеяла, предварительно одев респиратор и резиновые перчатки в целях индивидуальной защиты.

Вкладываем сначала первый слой одеяла в корпус кузнечного горна.

Затем сразу же второй слой.Прорезаем отверстие в сгоне разрезая одеяло. Далее делается заслонка. Далее нужно полученные стенки обработать футеровкой, к примеру вот такой.

Необходимо будет подготовить емкость и немного воды чтоб приготовить жидкий раствор.

После чего тщательно промазываем всю поверхность одеяла, чтоб не осталось пробела. Как только высохнет футеровка, так сразу можно и опробовать новый горн в действии. Вставляем сопло газовой горелки в сгон на верхней части корпуса и обязательно фиксируем, чтоб во время работы горелка не вылетела, а стабильно выделяла пламя и высокую температуру. Вот такой кузнечный горн можно собрать у себя в мастерской или же в гараже, благодаря ему вы сможете ковать железо, ножи, топоры или делать отливки из легкоплавких металлов, заняться кузнечным творчеством. Вообщем вещь хорошая и нужная

Особенности и функции горелок

Важный момент в обустройстве газового горна — изготовление и установка горелки для сжигания топлива.

От конструктивных особенностей горелки зависит величина угара металла в процессе нагрева для ковки, интенсивность образования окалины на поверхности и количество потребляемого газа. В закрытых горнах используют горелки короткого пламени для обеспечения быстрого и интенсивного перемешивания горючей смеси, что увеличивает КПД и делает отвод продуктов горения из внутренней камеры равномерным и результативным.

Газовая горелка служит для обеспечения:

• Максимального угла вхождения смеси газа и воздуха в рабочую камеру горна.
• Высокой скорости выхода струи при небольшой высоте и большей ширине.
• Безопасности сжигания газа.
• Устойчивости процесса горения.
• Безопасности при «обратном даре». Из-за резкого изменения направления тяги огонь может погаснуть, это чревато взрывом в камере горючей смеси.

Выводы и полезное видео по теме

Особой популярностью пользуется инжекционная горелка, разработанная Александром Кузнецовым. В этом видео-ролика он рассказывает из чего состоит конструкция и как ее собрать:

Пример работы инжекционной горелки:

Правильно спроектированная и изготовленная своими руками в точности с требованиями, инжекционная горелка станет надежным помощником на длительное время. Это устройство заменит дорогостоящие инструменты заводского изготовления. С его помощью можно решить многие бытовые проблемы, не прибегая к помощи профессионалов.

Хотите рассказать о том, как собирали инжекционную горелку для кузнечных работ собственными руками? Располагаете полезной информацией по теме статьи? оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки.

Новости МирТесен
