Полотна на ручные ножовки по металлу — правильный выбор, виды и установка

Виды режущей оснастки для ножовок по металлу

Режущая гарнитура на ручные пилы по металлу выпускаются в трех видах:

  1. Одинарные — имеют общую длину полотен до 265 мм. Однако главным параметром на такой оснастке является расстояние между крепежными отверстиями, составляющее 250 мм
  2. Одинарные стандартные — это самые популярные модели полотен, которые имеют режущие зубья только с одной части. Промежуток между крепежными отверстиями составляет 300 мм, а общая длина полотна составляет до 315 мм. Если покупаете полотно для пил ручных, то учитывать (измерять) нужно не общую длину полотна, а расстояние от одного крепежного отверстия к другому. Обычно производители указывают размеры на боковой части оснастки
  3. Двойные — полностью идентичны предыдущему виду по размерам, только режущие части на таких устройствах расположены с двух сторон. Это позволяет увеличить срок службы гарнитуры, так как при истирании и притуплении зубьев с одной стороны, нужно перевернуть полотно, и продолжать его эксплуатацию

Полотно по металлу одинарного исполнения имеет толщину 0,63 мм, а двойные — 0,8-1,25 мм. На гарнитуре этот параметр указывается буквой S. Различие также имеется и в ширине или высоте полотен. Для одинарной гарнитуры высота составляет 12,5 мм, а для двойной — 20-25 мм.

ГОСТ Р 53411-2009 регламентирует такие главные показатели, как шаг зубьев и их количество, которые обозначаются буквами P и Z. Данные показатели влияют на качество и скорость реза металлических деталей и заготовок. Длина рассматриваемых устройств бывает также 150, 350 и 400 мм.

Как сделать правильный выбор

Ручные пилы по дереву имеют разных размеров режущие зубья. Эта характеристика определяет будущий рез, подходящие сорта лесоматериалов и комфортно ли будет ее держать в руках

Однако есть еще ряд других показателей, на которые стоит обратить внимание во время покупки инструмента

Главные характеристики:

  • ширина полотна
  • длина полотна
  • размер зубьев
  • форма ручки
  • марка стали полотна.

Длина пилки влияет на ширину обрабатываемой заготовки, а также значительно упрощает работу. Длинный ход позволяет тратить меньше сил, потому что во время одного движения рез осуществляется большим количеством зубьев. Однако длинное полотно будет ощутимо пружинить. При работе с твердыми сортами древесины, к примеру, ясень, клен или дуб, ножовка будет не удобна и быстро затупится.

Чаще всего полотно имеет ширину от 10 до 20 см. Более узкие пилки сломаются даже при незначительном изгибе, а более широкие пилки неудобны для ручного труда. Помните, что для работы с тонкими заготовками нужно использовать тонкие пилы, а при работе с толстыми, соответственно, толстые пилы.

Многие модели имеют пластмассовую ручку. Выбирайте варианты с прорезиненной подложкой, которая защищает от мозолей, а также позволяет осуществить более плотный захват.

Зуб пилы – это самая важная часть инструмента. Зубья бывают:

  • для универсального реза
  • для поперечного реза
  • для продольного реза.

Схема работы

Прежде чем начать обработку, необходимо проверить инструмент и подготовить деталь. Полотно должно быть в натянутом состоянии. Оно практически не прогибается при нажиме рукой, в местах крепления оно не должно болтаться.

Соответствующая нормам ГОСТ ножовка по металлу 300 мм ручная может работать в двух положениях полотна: вертикальном и горизонтальном. Для этого предлагается крепежный механизм, который можно повернуть на 90°. Это очень удобно дня выполнения некоторых операций.

Нагрузка в процессе работы существенная, поэтому необходимо закрепить деталь в тисках. Неподвижное положение удобно при работе, можно акцентировать усилия при движении вперед и несколько ослаблять его при возврате инструмента.

Так процесс обработки будет проходить продуктивнее, поскольку каждый зуб полотна направлен от работника. Операция проходит безопаснее для исполнителя и бережливее для инструмента. При надежной фиксации обрабатываемой детали полотна ломаются реже.

Работать лучше стоя, чем сидя. Когда мастер находится в устойчивом положении на разведенных на ширину плеч ногах, тогда оптимально работает ножовка по металлу ручная. Как ставить полотно в конкретном случае решает исполнитель. Выбор модели полотна также на усмотрение мастера.

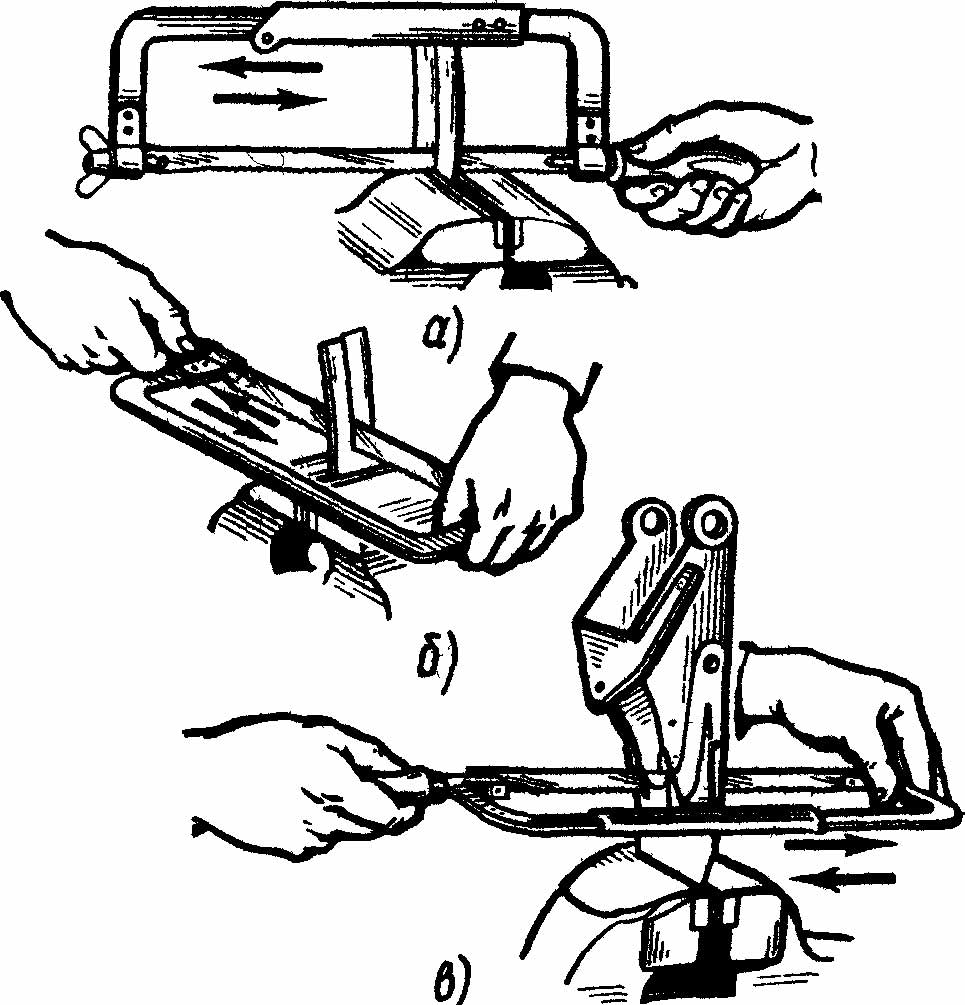

Резка металла с поворотом ножовочного полотна

а — без поворота полотна,

б — с повернутым на 90° полотном,

в — работа в замкнутом контуре

Ножовкой с полотном, повернутым на угол 90°, производят резку в том случае, когда глубина прореза превышает расстояние от полотна до рамки ножовочного станка (рис. а), т. е. при глубоких прорезах.

1. Сборка ножовочного станка с поворотом полотна на 90°:

а) отпустить барашек и вынуть полотно из станка;

б) вставить полотно в прорези хвостовика так, чтобы в рабочем положении рамка ножовочного полотна располагалась горизонтально (рис. б, в)

в) вставить штифты и натянуть полотно барашком.

Резание металла:

а) место прореза располагать сбоку или сверху от губок тисков в зависимости от конфигурации детали;

б) соблюдать все правила резания, указанные выше.

Вы не зарегистрированы?Нажмите здесь для регистрации.

Забыли пароль? Запросите новый здесь.

Похожие материалы:

Правила и особенности работы с ножовкой по металлу

Для работы с ножовкой по металлу не нужно обладать специальными навыками и умениями. Однако при эксплуатации инструмента следует придерживаться определенных правил.

Перед тем как осуществлять распил заготовки, необходимо правильно вставить полотно по металлу для ручной ножовки. Предварительно его нужно расправить по ширине. Затем торцы полотна устанавливаются на посадочные места и фиксируются при помощи гаек. Правильное закрепление исключает вероятность возникновения вибраций в процессе использования инструмента. Режущий элемент должен звенеть от щелчка как гитарная струна. Однако не следует чрезмерно затягивать гайки, так как это может привести к поломке.

Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков. Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез.

Для работы с ручной ножовкой по металлу не понадобятся специальные навыки и умения

Разрез заготовки под прямым углом поперек металла осуществляется в исключительных случаях. При этом ровность реза будет определяться наименьшим углом наклона.

Для удобства и безопасности использования ножовки мастеру требуется принять правильную позу. Для хорошей устойчивости при выполнении распила ступни должны быть слегка раздвинуты. Руку с ножовкой необходимо держать под прямым углом. Нужно следить, чтобы движения были спокойными и равномерными. Первое движение производится с небольшим усилием, что позволяет режущему полотну войти в заготовку, а не скользить по линии реза.

Размах движений при выполнении реза должен быть максимальным, доходить до краев заготовки. Нельзя допускать, чтобы дуга ножовки соприкасалась с обрабатываемой деталью. Не следует использовать лишь один участок режущего полотна, поскольку оно быстро выйдет из строя. Дуга должна располагаться ровно, без наклона в разные стороны.

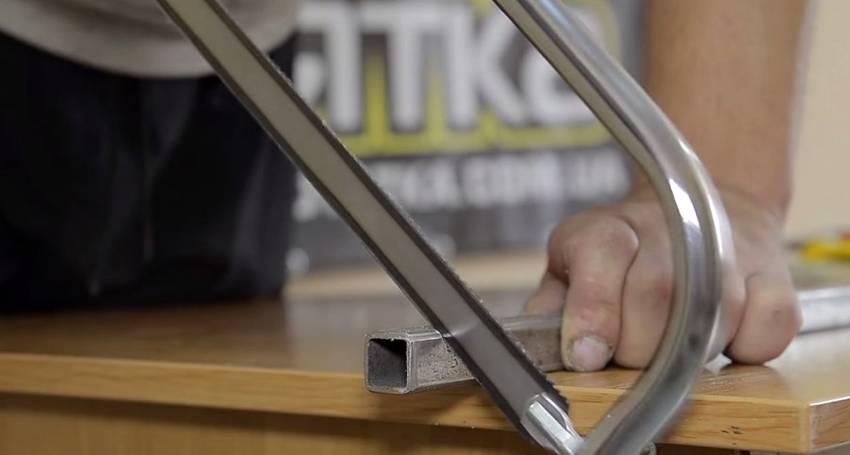

Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках

Характеристика поворотного стусла с ножовкой

Поворотное стусло с ножовкой представлено оборудованием, состоящим из пилы и регулируемой подставки, при помощи которой можно настроить угол пропила от 15 до 135 градусов. Стусло может быть изготовлено из металла или пластика. Первый вариант используется для разрезания погонажных элементов небольшой толщины, а второй – для маленького объема работ.

Подставка в виде стусла применяется для придания инструменту дополнительной жесткости, одновременно исполняя роль ограничителя. Ножовка с полотном, оснащенным небольшими резцами, может иметь длину 290-600 мм.

При распиле заготовки режущий элемент входит в нее под определенным углом, одновременно в вертикальной и горизонтальной плоскости. Благодаря такому двухплоскостному инструменту удается сформировать скос на торце обрабатываемой заготовки любой конфигурации.

Приспособление с поворотным стуслом относится к лучшим ножовкам по дереву и металлу профессионального типа. Его целесообразно использовать для столярных работ повышенной сложности. Вес оборудования составляет 2-4 кг. Цена ножовки по металлу со стуслом – 2 тыс. руб.

Поворотное стусло регулирует угол пропила от 15 до 135 градусов

Для эксплуатации такого инструмента станину необходимо закрепить на рабочей поверхности при помощи саморезов или струбцины. На обрабатываемой заготовке следует нанести разметку с указанием мест пропила. Изделие фиксируется на стусле таким образом, чтобы отметка совпадала с прорезями на пластине. Затем требуется выставить градус угла распила и закрепить ножовку так, чтобы она работала в одной плоскости. После этого осуществляется разрез заготовки.

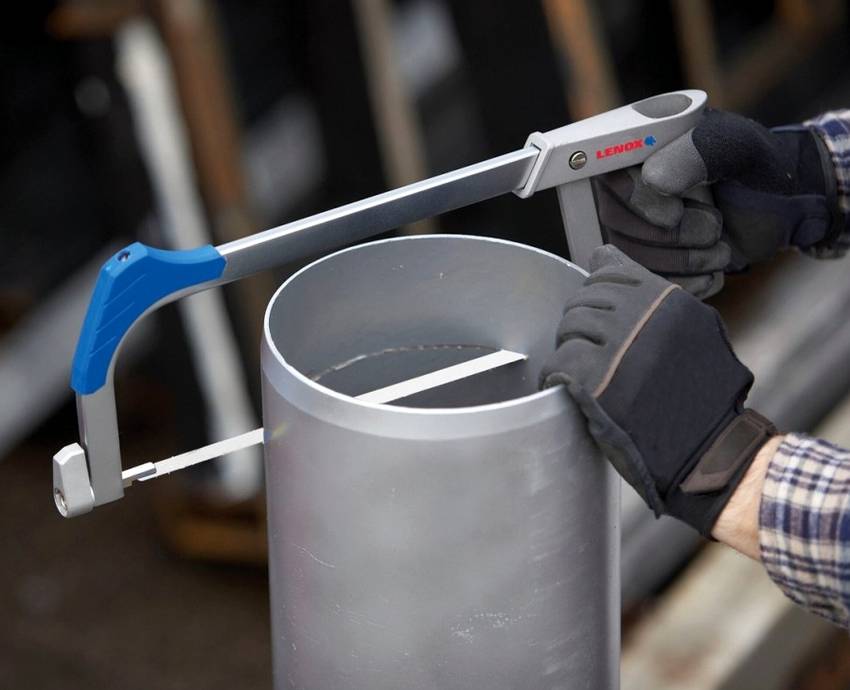

Конструктивные особенности ножовки по металлу

Конструкция устройства достаточно простая. Ручная ножовка по металлу имеет вид дуги С-образной формы, между двумя краями которой закрепляется (натягивается) полотно. Состоит инструмент из сменного полотна и специальной удерживающей рамки. Ключевая часть ножовки и её основной рабочий элемент – это полотно с зубьями.

Каждый элемент ножовки имеет свои характеристики и особенности:

  • Рукоятка – выполняет основную роль при работе, особенно, что касается комфорта при удерживании на протяжении длительного времени. Лучшими среди всех типов рукояток считаются двухкомпонентные, которые оснащаются специальными резиновыми вставками. Ручка может размещаться сбоку или в верхней части ножовки. Верхнее расположение ручки (модели без громоздкой рамы) понадобятся при работе в тяжело доступных местах или для выполнения кропотливых типов работ.
  • Рама – при помощи неё крепится полотно. Рама может изготавливаться из различного рода материалов. При необходимости распила твёрдых заготовок рама может быть сделана из композитов высокой прочности. Конструкция рамы зависит от условий работы. Так при распиле металла в плохо доступных местах используется ножовка с регулировкой угла наклона полотен либо короткой рамой. Рамка может быть цельной или раздвижной. Предпочтение обычно отдаётся раздвижным рамкам, так как в их устройстве существует возможность крепления ножовочных полотен.

Полотно – это тонкая лента из твёрдых видов стали. Является наиболее хрупкой и тонкой частью ножовки

Поэтому при работе необходимо быть предельно аккуратными и внимательными, уделяя особое внимание деталям для крепежа. Невнимательность может привести к поломке и так хрупкого полотна

На кромке полотен наносятся зубья (резцы) клиновидной формы. Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки.

Конструктивные особенности инструмента влияют главным образом лишь на удобство в использовании ножовки. Скорость пропила, и качество выполненных резов зависит в основном от ножовочных полотен.

Принципы выбора полотна

Критериями выбора служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

Виды материала для ножовок

Углеродистая сталь наименее стойкая. Процедура закалки током высокой частоты здесь крайне важна. Так создаётся холоднокатанная полоса.

  1. Легированная сталь. Популярна зарубежом. Такая сталь стоит по качеству между углеродистой и быстрорежущей ножовкой.
  2. Быстрорежущая сталь. Режущая с высокой стойкостью, но хрупкая и дорогая.
  3. Биметалическая ножовка. Это новшество. Изготавливается методом электро-лучевой сварки, что позволяет прикрепить быстрорежущую сталь к прочной стали.

Этот способ соединения мгновенно нагревает сталь в месте соединения и сохраняет высокий показатель твёрдости. Среди пользователей данного вида полотен бытует мнение, что это лучшее изобретение, которое в ближайшее будущее станет самым восстребованым среди всех видов.

Подготовка ножовочного станка

Выбор ножовочного полотна:

а) для разрезания мягкого металла применять ножовочные полотна с крупным шагом s (16-18 зубьев на 1 дюйм); для разрезания тонкого полосового металла — ножовочные полотна с мелкими зубьями (22-23 зуба на 1 дюйм), а для разрезания самого тонкого листового металла — 24-32 зуба на 1 дюйм;

б) для слесарных работ пользуются преимущественно ножовочным полотном с шагом s=1,5 мм, при котором на длине 25 мм насчитывается примерно 17 зубьев;

в) при длинном пропиливании брать ножовочные полотна с крупным шагом, а при коротком — с мелким шагом;

г) ножовочные полотна выпускаются с углом заострения 43—60°. Для разрезания более твердого металла применять полотна, у которых угол заострения больше, а для разрезания мягких металлов — меньше. Полотна с большим углом заострения более износоустойчивы.

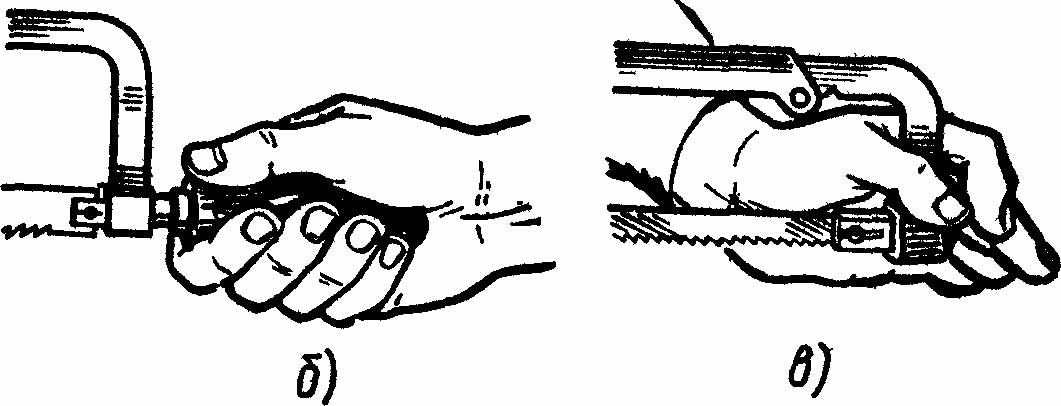

Установка ножовочного полотна в прорези головки:

а) вставить ножовочное полотно 1 в прорези головки станка так, чтобы зубья были направлены от ручки (рис. в), а не к ручке;

б) отверстия в ножовочном полотне установить точно против отверстий в головке ножовочного станка;

в) передний хвостовик 4 должен выходить из головки 3 на 10—12 мм для возможности натяжки полотна;

г) штифт 2 должен входить в прорезь головки 3 (рис. б);

д) в отверстие головки и полотна вставить штифты 2, диаметр которых должен соответствовать диаметру отверстий.

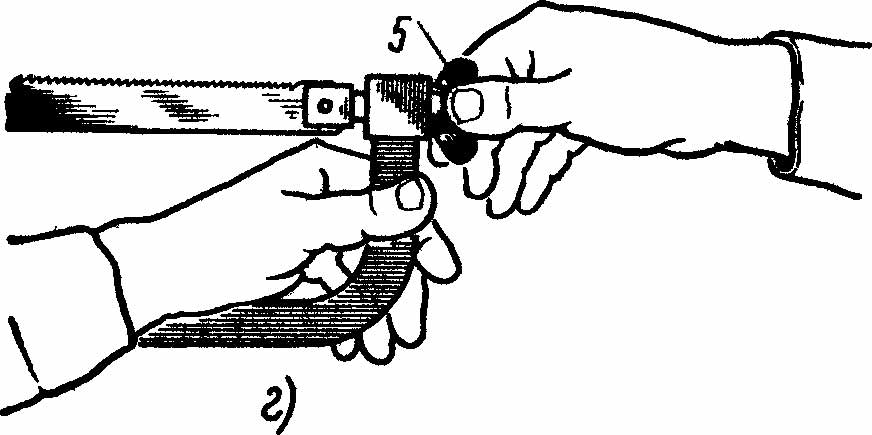

Натяжка ножовочного полотна:

а) натяжку ножовочного полотна производить вручную без больших усилий (запрещается применение плоскогубцев, ручных тисочков) легким вращением барашка 5;

б) степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная (рис. г).

Примечание. Ни в коем случае не допускать очень сильной или очень слабой натяжки полотна, так как это приведет к его поломке, поэтому собранную ножовку обязательно нужно проверить.

При натяжке полотна из-за опасности разрыва полотна надо держать ножовку на некотором расстоянии от лица или использовать плексиглазовый щиток.

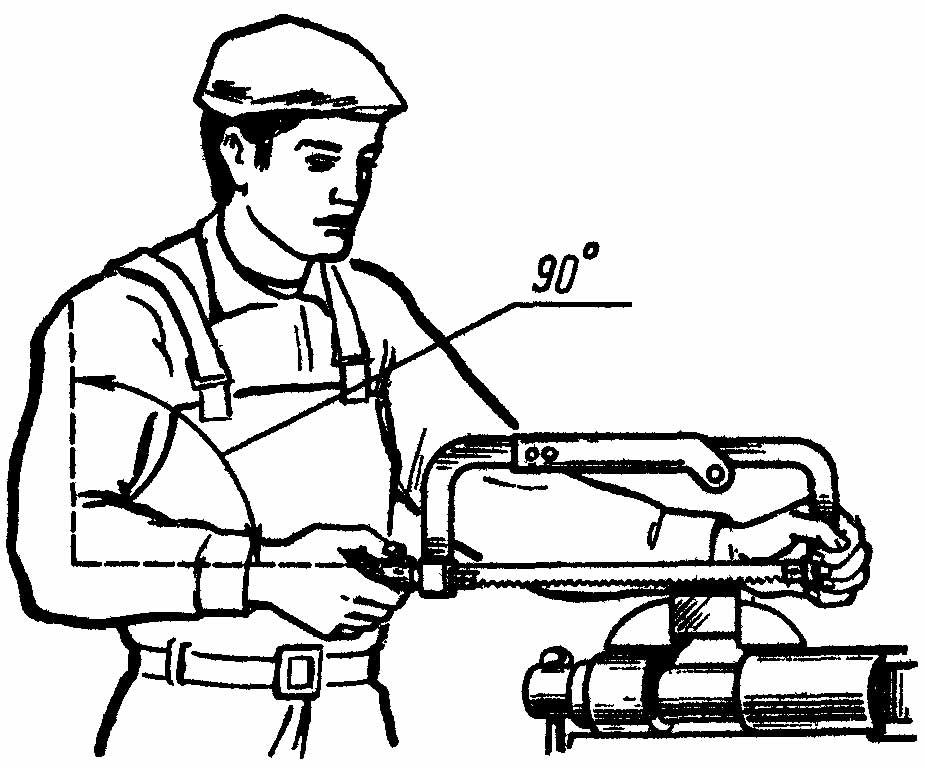

Рабочее положение при резке ножовкой

а) установить высоту тисков по росту – правая рука с ножовкой, должна иметь угол 90° в локтевом сгибе. Смотрите рисунок выше.

б) встать перед тисками свободно и устойчиво, вполоборота по отношению к губкам тисков или к оси разрезаемого предмета

в) корпус развернуть влево от тисков под углом 45°

г) левую ногу несколько выставить вперед, примерно по линии разрезаемого предмета и на нее опирать корпус

д) правая нога должна быть повернута по отношению к левой на угол 60—70°, при этом расстояние между пятками должно быть 200-300 мм

Конструкция изделия

Конструктивное исполнение у данного инструмента практически одинаковое у всех моделей. Пила представляет собой С-образную дугу, между нижними краями которой закрепляется или натягивается полотно. Рабочей и основной частью этого инструмента выступает все то же ножовочное полотно по металлу, имеющее множество мелких зубьев.

Рукоятка — одна из трех основных деталей приспособления, играет значительную роль в плане удобства использования инструмента при длительной работе. Наиболее удачными в плане исполнения и комфорта применения считаются двухкомпонентные составные рукояти с резиновыми вставками.

Рама данного инструмента — это элемент, который предназначен для крепления полотна для ножовки по металлу. При производстве рамы могут использоваться разные материалы, однако от них зависит то, для какого типа работ будет использоваться пила. К примеру, если необходимо распиливать металлы высокой прочности, то лучше всего, чтобы рама была изготовлена из композитных материалов также высокой прочности.

Важно отметить, что конструкция рамы во многом определяет и условия работы. Если необходимо провести распиливание в труднодоступных местах, то лучше всего использовать раму с регулировкой угла наклона полотна или просто приобрести более короткий вариант приспособления. Полотно для ножовки по металлу представляет собой тонкую ленту, выполненную из твердого вида стали

Несмотря на то, что это единственная металлическая часть в конструкции пилы, она же является и самой уязвимой к поломке, так как толщина изделия очень мала

Полотно для ножовки по металлу представляет собой тонкую ленту, выполненную из твердого вида стали. Несмотря на то, что это единственная металлическая часть в конструкции пилы, она же является и самой уязвимой к поломке, так как толщина изделия очень мала

По этой причине при работе с данным инструментом очень важно следить за своими действиями

Неаккуратное и неосторожное обращение приведет к быстрой поломке хрупкого элемента конструкции

Само по себе стальное полотно по металлу, фото которого представлено ниже, не может распилить другие металлические детали.

Осуществление этого процесса становится возможным благодаря нанесению на кромку полотна мелких зубьев, имеющих клиновидную форму

Очень важно обращать свое внимание на закалку этих зубьев при выборе инструмента. Правильный подбор приведет к тому, что срок эксплуатации значительно повысится, как и эффективность распила нужных деталей. В настоящее время принято использовать полотна с мелкими зубьями для распила жестких металлических изделий, а крупные зубья предназначаются для работы с мягкими деталями

В настоящее время принято использовать полотна с мелкими зубьями для распила жестких металлических изделий, а крупные зубья предназначаются для работы с мягкими деталями

Сами же полотна могут быть выполнены из разных видов стали, однако лучше всего остановить свой выбор на биметаллических

Если таких найти не удалось, то можно обратить внимание на каленые полотна. Эти элементы пилы изготавливаются из никелированной нержавейки с зубьями

Стоит отметить, что крепиться полотно должно таким образом, чтобы зубья шли в противоположную сторону от рукояти

В настоящее время принято использовать полотна с мелкими зубьями для распила жестких металлических изделий, а крупные зубья предназначаются для работы с мягкими деталями. Сами же полотна могут быть выполнены из разных видов стали, однако лучше всего остановить свой выбор на биметаллических

Если таких найти не удалось, то можно обратить внимание на каленые полотна. Эти элементы пилы изготавливаются из никелированной нержавейки с зубьями

Стоит отметить, что крепиться полотно должно таким образом, чтобы зубья шли в противоположную сторону от рукояти.

Ножовка по металлу – режем сталь в домашних тапочках!

С возникновением ножовок по металлу работать с разными металлическими изделиями стало еще проще – даже дома, у себя в гараже либо мастерской вы можете отпилить подходящий кусочек арматуры либо толстой проволоки. И даже возникновение механических аналогов не воздействовало на популярность ручного инструмента: во-1-х, цена по кармашку фактически хоть какому мастеру, во-2-х, в процессе работы достигается высочайшая точность, в-3-х, инструмент фактически нереально сломать, и в-4-х – независимость изделия от электросети делает его неподменным в полевых критериях работы.

Современные ножовки отличаются не только лишь «пистолетной ручкой» – производители выдумывают и улучшают системы крепежа полотна. Резьбовой зажим, который находится во всех старенькых моделях, равномерно вытесняется рычажным механизмом, с помощью которого установка полотна проходит в разы резвее. Правда, они и дороже ножовок с «барашком».

Вобщем, конструкционные особенности оказывают влияние по сути только на удобство обслуживания инструмента, качество реза и скорость проведения работ зависят, сначала, от сменных ножовочных полотен. В продаже их предостаточно, отыскать изделие можно на хоть какой кошелек и хоть какое предназначение. Цена полотен находится в зависимости от сплава, из которого они сделаны и количества зубьев на дюйм. В главном, встречаются детали из каленой стали и биметаллические изделия. Недочет каленой стали заключается в ее хрупкости, потому изделия хоть и стоят дешевле, да и ломаются почаще, тогда как биметаллические могут повытрепываться неплохой гибкостью и твердостью, потому и стоят они дороже.
