Газовая горелка для кровли: укладка материала
Очень часто в кровельных работах используется рубероид, а создать качественную гидроизоляцию из данного материала без газовой горелки невозможно. Также понадобится инструмент для покрытия крыши наплавленными видами современных материалов.

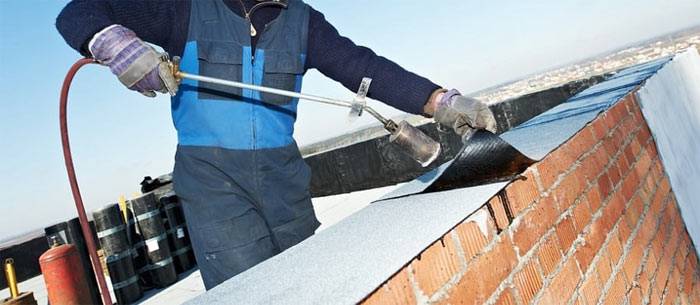

При укладке на кровлю рубероида без гаовой горелки не обойтись
Весь процесс работы с горелкой можно распределить на несколько этапов:
- Сначала организовывается подготовка основы для укладки покрытия, для этого необходимо очистить ее от мусора. Если потребуется, то можно выполнить выравнивание поверхности с помощью стяжки.
- Вся поверхность покрывается рулонным материалом таким образом, чтобы соседние листы сформировали нахлест шириной 8,5-9 см.
- Выровняв материал и выполнив разметку, рулоны сворачиваются обратно и с использованием горелки крепятся у основания крыши. Для этого пламенем разогреваются нижняя часть рулона и основа кровли, после чего рулон материала медленно разворачивается и прижимается к основанию.
- Для предотвращения появления складок и пузырей с воздухом необходимо пройтись ручным катком по прикрепленному полотну.
- На завершающем этапе также следует использовать горелку, с помощью которой прогреваются швы материала. После этого их также нужно уплотнить ручным катком.
Перед началом эксплуатации горелки для кровли необходимо ознакомиться с несколькими важными моментами:
- нельзя использовать прибор при температуре 15 градусов ниже нуля;
- если кровельные работы выполняются при низком температурном режиме, то разрешено применять горелку на жидком топливе;
Перед началом эксплуатации горелки для кровли необходимо ознакомиться с несколькими важными правилами
- использование для кровли газовой горелки с высокими техническими характеристиками позволяет уложить за сутки около 500-600 м рубероида;
- так как процесс проходит на открытом воздухе, то горелка должна бесперебойно работать и иметь надежную защиту от задувания ветром.
Это интересно: Снегоуборщик для мотоблока — принцип работы и основы самостоятельной сборки
Пропановые горелки: профессиональные и бюджетные модели
Опытные прорабы обычно покупают дорогие профессиональные модели, которые отличаются надежностью и безопасностью в применении. А вот мастеру-самоучке для домашнего использования вполне подойдут простые и небольшие конструкции. Рассмотрим далее, как повлияет на качество работы выбор того или иного оборудования.
Простая горелка не предназначена для промышленных работ, где ее необходимо использовать практически каждый день. В данном случае понадобится надежная модель, способная выдержать бесперебойную работу и гарантировать абсолютную безопасность. В то же время дешевая и простая конструкция в руках умелого и бережного мастера способна прослужить несколько десятков лет. Особенно в том случае, если пользоваться ей приходится лишь один раз в сезон.
Независимо от того, какое изделие выбрано: дорогая и профессиональная горелка с баллоном или дешевая бытовая конструкция – перед каждым применением необходимо проверить герметичность изделия, особенно места соединения, шланг подачи топлива и мундштук на засорение. Если упустить даже незначительный дефект, то можно спровоцировать серьезные проблемы.
Пропановая горелка очень удобная, надежная и мобильная конструкция
2. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПЕРЕД НАЧАЛОМ РАБОТЫ
2.1. Перед началом работы следует привести в порядок и надеть спецодежду, спецобувь, при необходимости, проверить наличие и подготовить другие средства индивидуальной защиты. Спецодежда должна быть соответствующего размера, чистой и не стеснять движений. 2.2. Перед работой нужно подобрать инструмент и технологическую оснастку, необходимые для выполнения работы, проверить их исправность, инструменты и материалы должны быть расположены в удобном месте с учетом технологической последовательности их применения. 2.3. При подготовке газового баллона к работе необходимо при помощи ключа из цветного металла сныть стальной колпак и заглушку с вентиля, осмотреть арматуру, при необходимости, удалить грязь и продуть вентиль быстрым поворотом маховика (открыть-закрыть). 2.4. В случае если колпак не снимается, баллон считается неисправным, его необходимо отправить на склад. 2.5. Перед началом работы необходимо проверить газовую горелку, так как засоренное сопло может быть причиной прерывистого пламени, «обратных» ударов, пропуска газа в местах соединения шлангов с горелкой и с баллоном. 2.6. Весь инструмент и приспособления для выполнения работ должны быть в исправном состоянии; обнаруженные во время проверки дефекты следует устранить, при невозможности устранения неисправностей своими силами — работы производить нельзя. 2.7. Прежде чем приступать к работе, необходимо внимательно осмотреть место предстоящей работы, привести его в порядок, убрать все посторонние предметы и, при необходимости, установить защитные ограждения. 2.8. Не следует приступать к выполнению работы при следующих нарушениях требований безопасности: — при неисправностях применяемого инструмента, технологической оснастки, средств защиты работающих; — при недостаточной освещенности рабочего места и подходов к нему. 2.9. Работник должен лично убедиться в том, что все меры, необходимые для обеспечения безопасности выполнены. 2.10. Работник не должен приступать к работе, если у него имеются сомнения в обеспечении безопасности при выполнении предстоящей работы.
Что собой представляют газовые горелки для кровли?
Газовая горелка при ремонте кровли – вещь незаменимая. Ею не только укладывают листы рубероида, но и разогревают мастику и даже запаивают небольшие швы и отверстия. Вот полный список всех операций:
- Резка и пайка металлических элементов.
- Снятие старого слоя краски.
- Заделка мелких трещин.
- Растопка мастики.
- Подогрев листов перед укладкой.
- Упрочнение стыковочных швов.
Почти во всех современных газовых горелках для кровли предусмотрено средство регулировки рабочих режимов: режим ожидания и режим работы. Режим ожидания создан специально, чтобы экономить топливо.
Стандартная газовая горелка в деле:
Выбор горелки для кровельных работ
Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:
- Расход пропана, кг/ч.
- Тепловая мощность горелки, кВт.
- Пределы регулировки длины факела, мм.
- Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
- Номинальная температура разогрева поверхности, ºС.
- Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
- Вес горелки, кг.
Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.
Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.
Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью
Q = 12,88 кВт·ч/кг – теплотворная способность пропана;
n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;
η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).
Наиболее популярными моделями газовых горелок для кровли являются:
ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;
Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.
Расход пропанового баллона в бытовых целях
При покупке бытовых пропановых баллонов часто возникает вопрос: какой будет расход пропана?
При ответе на данный вопрос необходимо знать объем газа в баллоне.
Сколько газа в баллонах?
*Данные взяты с клейма на баллонах.
Расход газа в газовых плитах
Чтобы определить сколько газа потребляет ваша газовая плита, необходимо обратиться к технической документации плиты.
Например, у газовой плиты гефест ПГ 900 с 4 конфорками максимальный расход газа 486 г/ч (или 0,486 кг/час). Следовательно, если включены все 4 конфорки на максимум, то баллона 50 литров хватит на 44 часа (количество газа в баллоне 21,5 кг делим на расход 0,486 кг/час). Конечно, если включено меньше конфорок, то и расход газа уменьшится. Следовательно, баллона хватит на больший срок.
Аналогично рассчитывается расход газа, если в технической документации он обозначается в литрах или кубических метрах.
Расход газа в котлах для отопления дома.
Расход газа котлом рассчитывается аналогично расходу газа в газовых плитах.
Из нюансов следует отметить, что расход сильно зависит от степени утепления вашего дома, а также от температуры окружающей среды. Чем меньше утеплен дом и чем ниже температура на улице, тем больше необходимо котлу затратить энергии (сжечь газ), чтобы нагреть помещения до необходимой температуры.
Также следует учитывать, что котлы в среднем работают 10-12 часов в день. Если котел также необходим для подогрева горячей воды, то в среднем расход увеличивается на 15-20% и более.
Например, у напольного газового котла Buderus Logano G124 WS 20 максимальный расход газа — 1,69 кг/час. Рассчитаем, на сколько дней хватит баллона объемом 50 литров. Массу газа 21,5 кг делим на расход 1,69 кг/час и получаем 12,7 часов. Учитывая неполный рабочий день котла, баллона для обогрева на максимальной мощности хватит на 1 день. В среднем, баллона хватает на 2-3 дня.
Для того, чтобы не проснуться в остывающем доме, можно приобрести газовую рампу и подсоединить несколько пропановых баллонов: 2 основных и 2 резервных, например, или можно приобрести баллонную установку РП-2.
Расход газа при устройстве наплавляемой кровли.
Расход газа зависит от размера наконечника кровельной горелки. Например, расход газа горелки проп.+воздух ГВ «Донмет» 231 в среднем — 2 кг/час. Следовательно, баллона 50 литров хватит на 10,8 часов (21,5/2=10,8).
В среднем расход газа на 1 м² наплавляемой кровли равен 0,2 кг. Следовательно, баллона объемом 50 литров хватит на 100 м². Не забудьте, что зимой расход газа возрастает в 1,5-2 раза.

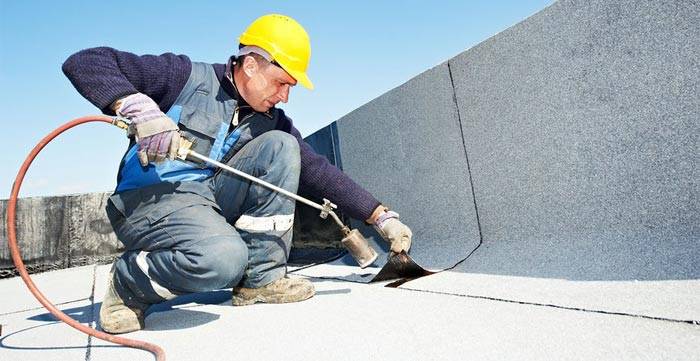

Этапы работы при укладке материала с использованием кровельной горелки
При использовании рубероида в качестве гидроизоляционного материала, а также при укладке современных материалов для наплавляемой кровли, обязательно используется такое оборудование, как горелка кровельная газовая.
Всю работу можно поделить на несколько этапов:
При условии, что в работе используется газовая горелка для кровли хорошего качества, можно за рабочий день произвести укладку 500-600 метров рубероида.
Качественная горелка должна не только обеспечивать стабильность пламени, но и быть надежно защищенной от задувания ветром, так как работы проходят под открытым небом.
Правила безопасности при работе с газовыми горелками для кровли
Такое оборудование, как горелка кровельная пропановая, должно эксплуатироваться с соблюдением ряда правил безопасности.
Такое оборудование для кровельных работ, как газовая или жидкотопливная горелка, является инструментом, позволяющим значительно повысить производительность труда при установке гидроизоляции и строительстве наплавляемой кровли.
Но, поскольку данное оборудование является потенциально опасным, при работе с ним нужно четко следовать инструкциям, данным изготовителем, и обязательно соблюдать все требования техники безопасности при работе с газовым оборудованием.
Применение газовых горелок для пайки труб и других видов работ
Для выполнения пайки труб необходимо несколько инструментов, включая газовую горелку, которая должна подбираться в под диаметр обрабатываемых труб и под назначение трубопровода. С помощью горелки труба нагревается по всей длине и окружности. Инструмент обеспечивает равномерное и регулируемое прогревание металла для выполнения высокотемпературной пайки. В результате выполняемые швы характеризуются высокой герметичностью и качеством.
Универсальность и функциональность данного инструмента позволяет использовать его для резки металла, разморозки небольших участков трубопровода, температурной обработки и прочих видов работ, требующих нагрева изделий.
Пропановая горелка позволяет выполнять разные виды работ самостоятельно и удобна при эксплуатации в ветреную погоду
Однако, очень важно соблюдать при использовании этого инструмента правила техники безопасности, одевая средства индивидуальной защиты и не выполняя работы рядом с легковоспламеняющимися веществами
Модели горелок для кровли
Для осуществления работ по укладке кровли применяются горелки разных моделей.
ГГ-2 – название модели пропановой горелки для крыши. Наиболее подходящий образец для мастеров-самоучек, выполняющих ремонт своими руками. При высоком качестве обладает довольно умеренной ценой.
ГГ-2У имеет аналогичные характеристики. Отличительной особенностью данной модели является укороченный вариант газоподающей трубки. Она идеально подойдет для проведения работ в труднодоступных частях кровли, а также для подклеивания примыканий и стыков.
ГГ-2С относится к серии профессионального оборудования. Эта модель работает на пропане. Ее основным преимуществом является то, что прибор можно эксплуатировать даже при сильном ветре. Устройство состоит из двух вентилей и двух корпусов, и это дает возможность регулировать режимы работы с большой точностью.
ГГС1-1,7 – небольшой вес, размер и высокая степень производительности делают данную модель почти универсальной. Ее используют для того, чтобы производить сушку кровли и наплавлять на нее мягкие кровельные материалы. С успехом применяется и при осуществлении гидроизоляционных и некоторых других видов работ, при которых необходимо пламя высокой интенсивности для доведения температуры поверхности до 400 градусов.
ГГК-1 – пропаново-воздушная модель. Ее отличием является более тяжелый и очень прочный стакан.
Данная модель подходит для того, чтобы обжигать старую краску, деревянные поверхности, для осуществления гидроизоляционных работ. Газ подается с помощью рычага.
ГГС1-1,0 используется для мелких работ небольших объемов, обустройства примыканий. Подходит для эксплуатации на крышах с большими углами наклона. Подходит также для укладки гидроизоляции.
ГГС1-0,5 применяется для осуществления небольших ремонтных работ на кровле. Отличается экономным расходом топлива.
Модель ГГС4-1,0 оснащена четырьмя раструбами, которые позволяют осуществлять одновременный прогрев кровельного материала по всей ширине и безостановочно раскатывать рулон.
Благодаря наличию специальных зацепов на краях прибора прогрев и раскатку кровельного материала может проводить один человек. Используя данную модель, можно в значительной степени повысить производительность осуществляемых работ и сократить расход топлива.
ГВ-3 – пропановая горелка, предназначенная для подогрева металлов, их сварки, а также ручной пайки. Диаметр стакана – 50 мм.
ГВ-111Р применяется для плавки рулонных битумных материалов, обжигания слоя старой краски.
ГВ-550, ГВ-900 – очень удобные для использования образцы. Отличаются один от другого максимальной длиной пламени. Вторая модель дает возможность работать стоя, в полный рост, поскольку длина ее факела доходит до 900 мм. Первая модель (ГВ-550) больше подойдет для проведения работ в точках примыкания кровли.
Модель ГВ подходит для того, чтобы производить разогрев цветных и черных металлов, плавку рулонных битумных материалов при проведении гидроизоляционных и кровельных работ, а также ряд других работ, при которых необходимо применение исключительно пропанового пламени.
ГВ 500 применяется для осуществления наплавляемых работ в процессе укладки кровельных материалов. С ее помощью можно расплавлять битумные материалы. Данная модель может нагревать обрабатываемый материал до 300 градусов.
ГВ-850 – пропановая горелка, оснащенная особым вентилем, дающим возможность с высокой точностью регулировать количество технического газа, который подается из баллона. На модели имеется также рычаг, при помощи которого сварщик управляет длиной пламени. Данный вид газовой горелки работает не на чистом пропане, а на смеси, часть которой составляет технический кислород.
Газовая горелка для кровли своими руками
Для проведения ремонтных и прочих кровельных работ, подразумевающих под собой расплавление мастик и укладку кровельных материалов, вам понадобится специальная газовая горелка. Устройство используется в основном для выполнения следующих задач:
— нагрев и просушка кровельных материалов;
— резка и пайка металла;
— обжиг слоя старой краски.
Устройство газовой горелки
Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе. Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.
Стакан горелки должен иметь форму, которая защищает пламя от задувания ветра.
На корпусе горелки имеется вентиль, позволяющий регулировать длину пламени и интенсивность подаваемого газа. Хорошо, если горелка имеет редуктор, который позволяет экономно расходовать газ.
Составные части горелки для кровли
В процессе сборки прибора механическая обработка практически не используется. Горелка собирается из готовых запчастей. Для её изготовления нам понадобятся:
- Стальной вентиль, который можно взять от баллона, предназначенного для хранения сжиженного газа.
- Заглушка, которая используется для перевозки газовых баллонов.
- Жиклер от паяльной лампы с диаметром сопла 0,8 мм.
- Отрезок трубы длиной один метр с внутренним диаметром 10 мм. и толщиной стали 2 мм.
- Деревянная ручка.
В качестве рукоятки можно использовать ручку от перегоревшего паяльника.
Поэтапный процесс изготовления горелки
Процесс изготовления газовой горелки начинается с того, что подводящую трубку, в качестве которой мы будем использовать стальную трубу, мы вставляем в ручку и закрепляем с помощью клея. Рассекатель и корпус необходимо выточить из латунного прутка, диаметр которого должен составлять 20 мм. В готовом корпусе просверливаются два радиальных отверстия (диаметр каждого – 5 мм.) и четыре отверстия в стержне рассекателя (диаметр каждого – 1 мм.).
При сборке необходимо с небольшим натягом запрессовать рассекатель в корпус. В то же время фланец устанавливается внутрь корпуса обязательно с зазором, то есть внутренний диаметр изготовленного корпуса должен быть больше на 0,6 мм. диаметра проточен. Полученная щель отвечает за торможение газового потока, который подводится к просверленным отверстиям в запальнике.
Такие форсунки стоят в покупных моделях
Далее вытачиваем форсунку. Для этого нам понадобится прутик из стали.
Чтобы сделать тонкое отверстие в нашей форсунке, необходимо взять сверло диаметром 2 мм. и с его помощью сделать глухое отверстие, которое на 1,5 мм. не доходит до выхода. Сверло с диаметром 0,4 мм. используется для перемычки. Полученное отверстие нужно полностью зачеканить несильными ударами молотка. Затем необходимо подточить торец. Для этого берём шлифовальную бумагу и подтачиваем до тех пор, пока не будет найдено нужное сечение выходного отверстия, то есть до момента, когда форсунку можно будет надеть на наконечник трубки горелки с резьбой.
На конец трубки подачи газа необходимо надеть подводящий шланг, изготовленный из ткане-резинового материала. Закрепляем шланг на трубке хомутом. Выставляем рабочее давление, после чего подаём газ. Подождите, пока весь воздух вытеснится из шланга, и только потом форсунку внесите в пламя газовой конфорки.
Внимание! В пламя форсунка вносится без корпуса и рассекателя. Далее необходимо отшлифовать торец
Длина факела горелки в итоге должна равняться 5 см. Корпус вместе с рассекателем надеваем на наружную резьбу форсунки. Проследите, чтобы горелка дала ровное пламя, без признаков копоти
Далее необходимо отшлифовать торец. Длина факела горелки в итоге должна равняться 5 см. Корпус вместе с рассекателем надеваем на наружную резьбу форсунки. Проследите, чтобы горелка дала ровное пламя, без признаков копоти.
Чтобы достичь нужного эффекта, медленно поворачивайте корпус на резьбе форсунки.
Если вы получили свободное резьбовое соединение, уплотните его с помощью ленты ФУМ.
Классификация газовых горелок
Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.
Различают подобного вида горелки по следующим признакам:
- По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
- По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
- По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
- По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
- По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.
Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.
Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.
Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:
- Стопроцентная герметичность запорных органов, управляющих подачей газа;
- Плавность подачи пропана;
- Наличие противоветровой защиты от самопроизвольного задувания;
- Надёжное отключение аппарата и время срабатывания;
- Пределы регулирования тепловой мощности.
5. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПО ОКОНЧАНИИ РАБОТЫ
5.1. По окончании работы необходимо привести в порядок рабочее место и убрать мусор. 5.2. Ручной инструмент и приспособления следует очистить от загрязнений и убрать в отведенное для хранения место. 5.3. По окончании работы следует снять спецодежду, спецобувь и другие средства индивидуальной защиты и убрать их в установленное место хранения, при необходимости – сдать в стирку, чистку. 5.4. По окончании работы следует тщательно вымыть руки тёплой водой с мылом, при необходимости принять душ. 5.5. Обо всех замеченных в процессе работы неполадках и неисправностях применяемого инструмента и оборудования, а также о других нарушениях требований охраны труда следует сообщить своему непосредственному руководителю.
