Индикатор часового типа. Как пользоваться?

Как пользоваться индикаторным нутромером: инструкция по применению

Порядок действий здесь тот же, что и в прошлом случае: сначала необходимо выполнить настройку прибора, и только после этого можно будет переходить к его непосредственному применению. Расскажем, как решить каждую из этих задач.

Поверка

Для выяснения степени точности проведения измерений и обнуления подойдет калибровочное кольцо или (если его нет) концевая мера, но только со струбциной.

Для обнуления необходимо сделать следующее:

• подобрать подходящий сменный стержень и установить его на металлическую штангу выбранной модели;
• задать устройству соответствующий размер и обеспечить достаточный прижим стопорного винта;
• зафиксировать втулку стебля (а с ней и весь инструмент) в тисках;
• вращать головку до тех пор, пока стрелка не встанет ровно на нулевую отметку.

Калибровка нутромера проводится в уже описанных условиях, актуальных и при эксплуатации: при влажности воздуха до 80% и температуре окружения до 25 градусов Цельсия. Обнулять прибор все так же следует перед каждым использованием. Интервал между поверками, опять же, 1 год, хотя можно осуществлять их и чаще – в случае возникновения каких-то подозрений в том, что текущая погрешность превышает допуски. Главное – придерживаться при этом требований МИ 2192-92.

Соблюдение всех этих нюансов позволит стабильно поддерживать должные характеристики инструментов, а именно:

• диаметр отверстий – от 6 мм;
• цена деления – 0,01-0,001 мм;
• шаг – 1-10 мм (в зависимости от конкретной модели);
• погрешность – 0,15-0,025 мм.

Как правильно провести замер нутромером индикаторного типа

Для этого необходимо выполнить такую последовательность действий:

Расположить инструмент внутри отверстия должным образом, то есть так, чтобы стержень шел под углом в 90 градусов к оси заготовки

При этом внимательно смотрите, куда отклоняется стрелка и корректируете положение стебля с помощью легких покачиваний; обратите внимание, движение вправо говорит, что реальное сечение полости меньше, чем у образца, влево – о том, что оно больше.
Снять фактические значения с обеих шкал – и с меньшей, отражающей миллиметры, и с большей, с сотыми долями мм.
Провести расчеты, приплюсовав диаметр образца.. Посмотрим, как снять показания нутромера на практике, с реальными цифрами

Посмотрим, как снять показания нутромера на практике, с реальными цифрами.

Допустим, что при проведении измерений вы зафиксировали отклонение стрелки влево на 12 делений. В таком случае умножаете полученную цифру на 0,01, то есть на цену. Произведение равно 0,12 мм. Исходный, эталонный диаметр уже известен – 10 мм – значит, остается лишь приплюсовать полученное значение.

10 + 0,12 = 10,12 мм – вот реальное сечение.

Не так уж и сложно, верно? Есть лишь один нюанс – в случае очень глубоких отверстий могут дополнительно применяться удлинители – специальные стержни, входящие в комплектацию прибора.

Для закрепления материала посмотрите, как правильно мерить нутромером индикаторным, видео ответит на те вопросы, которые могли у вас возникнуть.

Из чего состоит микрометр и для чего он нужен

Измерительный прибор служит для получения значений линейных размеров с высокой точностью. В отличие от других ручных средств измерений, например штангенциркуля, он позволяет получать данные с точностью до сотых долей миллиметра, т.е. до микрон. Можно измерять толщину деталей, их диаметр или сечение. Это требуется для контроля размеров, подгонки элементов, выполнения дублей деталей.

Существуют микрометры различных типов. О них вы можете почитать в статье на нашем сайте. Наиболее распространены так называемые гладкие приборы. Они находят применение как в профессиональной сфере, так и в быту. О них сейчас пойдет речь. И начнем мы с конструктивных особенностей.

Понять, как работать с микрометром, будет проще, когда вы познакомитесь с его деталями. Ведь так станет ясно, за что отвечает каждая. Для наглядности конструкцию прибора представляем на рис. 1.

Рис. 1. Устройство инструмента

Основой конструкции является С-образная скоба, с обеих сторон которой находятся измерительные поверхности – неподвижная пятка и подвижный винт. Между ними помещают измеряемую деталь. Зажим на скобе нужен для фиксации полученного значения, например, чтобы сравнивать одну деталь с другой.

Вторая часть устройства – это стебель с горизонтальной шкалой и барабан с вертикальной шкалой. На конце находится гайка с трещоткой – ее вращают для регулировки хода винта. Самое главное – шкалы измерений. На стебле нанесена горизонтальная шкала, которая уходит вглубь под цилиндр. Часть ее открывается при регулировке винта в зависимости от толщины зажимаемой детали. На шкале имеется прямая линия, которая является эталонной риской. С одной ее стороны расположены деления с шагом в 1 мм, а с другой – деления с таким же шагом, только они смещены на 0,5 мм в сторону. Это сделано с расчетом на то, что один поворот барабана смещает винт ровно на 0,5 мм. Вертикальная шкала на цилиндре барабана имеет деления с шагом в 0,01 мм.

Конструкция прибора достаточно проста, и при правильном использовании можно легко добиться точных измерений. Однако если вы впервые будете работать с микрометром, познакомьтесь с базовыми рекомендациями. Так вы сможете избежать наиболее распространенных ошибок и с первых же попыток будете с микрометром на «ты».

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока, запрещается браться рукой ниже рукоятки отвертки.

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Юстировка стола с помощью индикатора часового типа. Модернизация.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Статья относится к принтерам:

Первый опыт применения индикатора часового типа для выравнивания стола показал, что подсмотренные на thingiverse.com варианты проведения юстировки стола с помощью ИЧ-25 не самые удачные .

Главный недостаток подсмотренных конструкций в том, что индикатор крепится на направляющие Х с натягом или затягивается болтами. Свободно перемещать такую конструкцию вдоль Х не возможно, к тому же юстировку можно провести лишь по одну сторону от Hot end , приходится переставлять крепление дважды.

А так как надежную коробку для принтера я пока не соорудил, а принтер кочует по квартире со стола на стол, юстировку приходится делать после каждого перемещения принтера.

Решено. Моделирую крепление для индикатора, которое будет перемещаться вместе с ‘Hot end’,и даже по сигналу с компа. В идеале крепление не должно сниматься с Hot end, при этом весить легче пушинки, индикатор должен устанавливаться и сниматься за секунды. Делаю эскиз деталей башки принтера.

Бессонная ночь. Куча идей ). В мозгу от старой конструкции, остается платик с отверстием под микрометр и разрезом для зажима индикатора винтом. Платик должен крепится двумя винтами в отверстия вентилятора обдува. На время юстировки, затем снимается. Крепится навсегда, что бы не тратить время на сборку разборку, крепится спереди, что бы было видно индикатор, поэтому на платике должно быть отверстие для воздуха, диаметром не мене, чем отверстие в крыльчатке. Платик должен закрывать железную конструкцию, что бы можно было одним пальцем без опаски обжечься или отломить башку нажимать на кнопку проводки филамента.

Черчу, распечатываю на бумаге, вырезаю, примеряю по месту, правлю модель.

Пластик китовый Белый PLA , сопло 0,4, слой 0,2. Термобарьер старый, на 30% разболтался, начал подтекать, при попытке подтянуть, слои чуть сместил, решил продолжить, что получится, то получится.

Поддержки по центру вверху не хватает , сопельки повисли.

Вот что распечаталось:

Вентилятор встал как родной, под провод забыл канавку сконструировать: ).

Платик на корпус головы сел замечательно, с легким натягом. Платик во время печати не снимаю. Пока не мешал.

Обнаружился +

Технические характеристики.

2.1. Технические характеристики индикаторов часового типа ИЧ приведены в табл.1.

Таблица1

Технические характеристики индикаторов часового типа ИЧ

Модель	Диапазон измерений	Погрешность,мм,	Габаритные размеры	Цена деления,мм
кл. точн. 0	кл. точн. 1
ИЧ 02	0-2	±0,010	±0,012	75x42x23	0,01
ИЧ 05	0-5	±0,010	±0,012	86x42x23	0,01
ИЧ 10	0-10	±0,015	±0,020	108x56x24	0,01
ИЧ 25	0-25	±0,032	159x85x51	0,01
ИЧ 50	0-50	±0,048	199x85x51	0,01

2.2. Размах показаний, мкм, не более 3.

2.3. Наибольшее измерительное усилие при прямом ходе, Н — 1,5

2.4. Колебание измерительного усилия при прямом или обратном ходе, Н — не более 0.6.

2.5. Колебание измерительного усилия при изменении направления движения измерительного стержня, Н — не более 0,5.

Использование инструмента

Многочисленные видео, как пользоваться микрометром, имеются в Сети, однако предварительно следует оговорить ряд условий правильного применения этого инструмента:

1. измеряемое изделие должно быть сухим и чистым.
2. работать грязными руками с инструментом не рекомендуется, поскольку точность конечного результата снижается.
3. замеры партии однотипной продукции всегда выполняются при одних и тех же условиях.
4. категорически запрещается прикладывать к трещотке и микрометрическому винту чрезмерные усилия, поскольку это может вызвать поломку измерительной техники.

Как пользоваться микрометром? Инструкция предполагает определённую последовательность действий. Для работы устройство располагают вдоль линии предстоящего измерения. Затем скобу микрометрическим механизмом вывинчивают до зазора, куда можно вести измеряемое изделие. После этого подводят стержень по полного контакта с поверхностью, и трещоткой фиксируют это положение. Винт вращения трещотки размещён в торце стебля, его стоит вращать до тех пор, пока трещотка не издаст три щелчка. При последующем вращении микрометрического винта со шкалой устанавливают вначале целое число линейной величины, а затем – по микрометрической шкале – число микрон после запятой

Важно, что верхняя часть микрометрической шкалы показывает мантиссу измеряемой величины со значением менее 50 мкм, а нижняя – более 50 мкм

Методика поверки и условия эксплуатации измерительных головок

Средний срок службы приборов данного типа — 6 лет. Условия эксплуатации измерительных головок первого класса точности:

• температура — от -20 до +35 о С;
• влажность — до 80 %;
• присутствие агрессивных газов не допускается.

Не разрешается нанесение масла или эмульсии на поверхность прибора. При снижении плавности хода допускается частичная промывка механизма без его разборки. Для этого с прибора снимается крышка, после чего он помещается в авиационный бензин. В процессе промывки не допускается его попадание на шкалу индикатора.

Поверка прибора производится в соответствии с методикой МИ 2192-92. Межповерочный интервал составляет 1 год.

СТРЕЛОЧНЫЕ ПРИБОРЫ — ИНДИКАТОРЫ

Наглядность — большое дело. Вот и народная мудрость гласит: — «Лучше раз увидеть, чем сто услышать». А в электронике, где протекающие процессы в работе того или иного устройства, подтверждаются зачастую косвенно, а то и вообще подразумеваются и даже берутся на веру, наглядное отображение вообще переоценить сложно. Недаром таким почитанием в среде радиолюбителей пользуются осциллографы, дающие возможность «заглянуть» даже внутрь процесса. Но не буду о сложном – разобраться бы с простым. Собрал почти десяток различных зарядных устройств, а для зарядки аккумуляторов использую всё больше простенький лабораторный блок питания, имеющий визуальное отображение выходного напряжения и тока. Измерительные головки чётко информируют, сколько вольт и миллиампер идёт на заряжаемый аккумулятор. Вот только далеко не везде есть возможность их использовать, даже самые маленькие из них, зачастую всё равно будут непомерно большими для многих радиолюбительских самоделок. А вот стрелочные индикаторы от магнитофонов и других радиотехнических устройств прошлого века, которые не перевелись на базарах до сих пор, будут тут в самый раз. Вот некоторые из них:

Стрелочный индикатор М476 предназначен для работы в цепях постоянного тока, при любом положении шкалы. Ток полного отклонения (зависит от модели) 40 — 300 мкА. Внутреннее сопротивление 4000 Ом. Длина шкалы — 28 мм, масса 25 гр.

Стрелочный индикатор М4762 предназначен для работы при вертикальном положении шкалы. Ток отклонения 220 — 270 мкА. Внутреннее сопротивление 2800 Ом. Размеры 49 х 45 х 32 мм. Длина шкалы – 34 мм.

Стрелочный индикатор М68502 предназначен для работы при любом положении шкалы. Ток полного отклонения не более 250мкА. Внутреннее сопротивление 1000 Ом. Размеры 21,5 х 60 х 60,5 мм. Масса 30 гр. Эти индикаторы и им подобные объединяет:

• небольшой размер
• простота конструкции
• низкая стоимость
• и, конечно же, принцип действия

Принцип действия основан на взаимодействии двух магнитных полей. Поля постоянного магнита и поля, образованного током, проходящим по бескаркасной рамке, которая состоит из большого числа (115 — 150) витков медного провода диаметром всего 8 — 9 микрон. Не вникая в нюансы можно назвать два основных действия, которые необходимо произвести для того, чтобы стало возможным использовать имеющийся индикатор:

1. Оснастить его шунтом или добавочным сопротивлением (применяются для изменения верхнего предела измерения), в зависимости от того как будете его использовать (вольтметр / амперметр).
2. Изготовить новую шкалу.

Подбор шунта – подходящий по мощности низкоомный резистор ставим на контакты индикатора, параллельно ему переменный резистор с большим сопротивлением, выставляем ток, на который будет использоваться индикатор, вращением переменного резистора устанавливаем стрелку на крайнее правое деление шкалы.

Подбор добавочного сопротивления – подходящий по мощности переменный резистор большого сопротивления ставим на один из контактов индикатора, выставляем напряжение и вращением резистора устанавливаем стрелку на крайнее правое деление шкалы. Теперь дело за малым – нужно «добраться» до шкалы внутри индикатора, а для этого необходимо открыть его корпус. И вот тут впору растеряться, потому как никакого крепежа нет и корпус, состоящий из двух половинок, элементарно склеен. Потому, насколько качественно эта операция выполнена и какой клей применён, можно судить о том родились ли Вы под счастливой звездой )). Будем открыть индикатор М4762, на мой взгляд, самый сложный вариант. Но даже если был применён дихлорэтан, отчаиваться не стоит, так как он наверняка растворил только верхний слой органического стекла – материала, из которого изготовлен корпус. Поэтому берём в руки надфиль с крупной насечкой и обтачиваем по периметру место соединения двух половинок корпуса, равномерно со всех сторон.

В процессе обтачивания периодически необходимо пробовать разъединить половинки корпуса, прилагая при этом какое-то усилие. В результате всё получилось.

Изготовить новую шкалу не сложно:

1. сканируем старую
2. вставляем изображение в специализированный графический редактор Sprint-Layout
3. обрисовываем
4. распечатываем
5. вырезаем и клеим по месту

Что там ни говори, а даже самый простой пробник с индикатором — это уже целый измерительный прибор!

Форум по индикаторам

Виды и конструкция микрометров

Различают следующие конструктивные исполнения данного инструмента:

1. инструмент с гладкой измерительной скобой (она может быть призматической, либо круглого поперечного сечения);
2. инструмент часового типа;
3. цифровой (электронный) прибор.

Несмотря на всё возрастающее применение измерительной техники цифрового поколения, наиболее доступным типом остаётся всё-таки резьбовой микрометр.

Инструмент состоит из следующих деталей и подузлов:

• измерительной С-образной скобы, изготавливаемой из прочной инструментальной стали, отличающейся минимальной зависимостью размеров от температуры и относительной влажности воздуха (чаще используют сталь ХВГ или ей подобные);
• опорной пятки, на которую опирают прибор при производстве измерительных процедур;
• стебля, в корпус которого вмонтирован высокоточный измерительный механизм. По образующей стебля наносится миллиметровая шкала, с которой считываются показания замера;
• микровинт с собственной шкалой, при помощи которой определяются показания в микронах;
• стопорный винт, которым фиксируется линейное перемещение измерительного механизма (применяется резьба с мелким шагом);
• трещотка (храповой механизм), размещённая также внутри стебля. При помощи трещотки фиксируется положение микрометрической шкалы на винте.

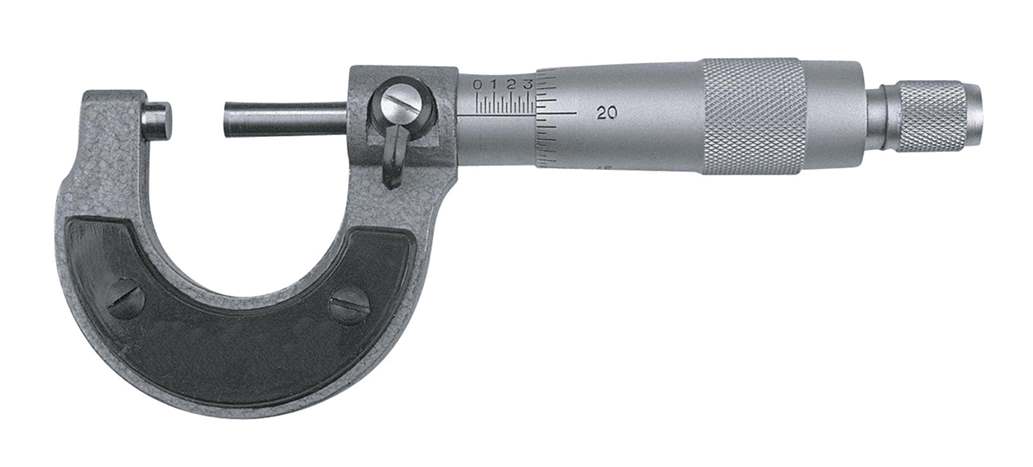

Микрометр гладкий тип МК

Все элемент конструкции изготавливаются из стали, прошедшей антикоррозионную обработку, поэтому изделие можно использовать при внешних измерениях, не опасаясь заклинивания подвижных частей вследствие коррозии или ржавчины. Тем не менее, на точность влияют повышенные и пониженные температуры, когда измеряемое изделие изменяет свои первоначальные размеры.

Чтобы удобнее использовать инструмент, на его стебле имеются выступы с рельефными насечками.

Что такое индикатор ИЧ и для чего он нужен

Оборудование используется для измерений абсолютной и относительной величин, контроля отклонений от назначенной формы геометрии изделия и взаиморасположения поверхностей. Устройства часового типа обладают широким охватом измерений. Они незаменимы для сравнительного анализа, при радиальных и осевых биениях детали, проверке параллельных сторон, например, у призм. Стрелки сразу же дают возможность обнаружить отклонения.

Конструкция индикатора предусматривает наличие соединяющих шестерен и рычагов, оказывающих усиленное воздействие на колебание стержня (щупа), и путем преобразования движения прибор формирует показания. В подавляющей массе механизмов перемещение стержня на 1 мм идентично одному кругообращению стрелки. Таким образом, цена деления (соответственно, значение движения щупа), которое прибор может достоверно измерить – 0,01 мм. Отмерочные пороги обозначены 0-5, 0-10 и 0-25 мм. Индикаторы ИЧ-типа классифицируют по степени точности:

• нулевая;
• первая;
• вторая.

Измерители нулевого класса характеризуются минимальной погрешностью полученных данных, а второго – максимальной.

Точность, маленькая погрешность и долгий эксплуатационный срок индикаторов дают возможность использовать их в производстве, на заводах и фабриках, станциях технического обслуживания. Процедура измерения торцевого биения тормозного барабана транспортного средства требует обязательного задействования ИЧ-индикатора.

Есть приборы, работающие на зубчатой передаче. В них стержень и зубчатая рейка представляют собой цельную часть. Рейка зацепляется за 16-ти зубчатое колесико. Малый рычажно-зубчатый прибор применяется в местах с трудным доступом и изготовлении некоторых деталей в слесарном деле.

https://youtube.com/watch?v=aZe_pdhhYks

Как настроить и проверить точность?

Данный измерительный прибор – из числа тех, что перед проведением измерений калибруются в обязательном порядке, так как речь идёт о микронах, а не о миллиметрах. Перенося его без чехла или футляра, случайное падение способно сбить точность. Методика проверки, несмотря на кажущуюся новичку сложность, очень проста. Для настройки на ноль обычного механического микрометра 0–25 мм выполните несколько шагов.

1. Убедитесь, что прибор чистый – особенно проконтролируйте удерживающие поверхности на пятке и винте. Для удаления соринок и жирового налёта лучше всего подойдёт чистый лист бумаги – поместите его между зажимами прибора и закрутите барабан до упора.
2. Раскрутите барабан обратно. При необходимости повторите этот шаг несколько раз, передвигая бумагу, пока смыкаемые поверхности не очистятся. Регулировка без очистки этих поверхностей невозможна – твёрдые частицы не дадут выставить точность.
3. Проверьте надёжность крепления скобы и пятки. Они не должны болтаться. Если это не так – инструмент подлежит ремонту, при котором скоба вновь надёжно закрепляется, а параллельность прижимной поверхности винта и пятки выставляются заново.
4. Завинтите барабан до упора без детали – до 3-го, 4-го или 5-го щелчков трещотки. Убедитесь, что все шкалы встали точно по нулевым отметкам.
5. Если, к примеру, отметка на барабане не совпадает с нулевой – отрегулируйте основу (стебель), подкрутив её с помощью спецключа, поставляющегося в комплекте. Ключ используют на приборе, в котором винт удержан при помощи дополнительной гайки или вторичного (опорного) винта со специальным углублением.
6. Проверьте точность измерений, зажав микрометром эталонную деталь – в среднем также до 4-го щелчка трещотки. Именно по ней можно откалибровать сам прибор. Микрометр успешно настроен и готов к работе.

Разновидности и типы измерительных головок

Принцип действия таких приборов основан на преобразовании малых измеряемых отклонений в большие, удобные для восприятия человеком. Для этого используются шестеренчатые, пружинные или электронные передаточные устройства.

В зависимости от особенностей конструкции индикаторы бывают:

• часового типа;
• рычажно-зубчатые;
• пружинные;
• электронные.

Индикаторы часового типа: как устроены и как работают?

Данные измерительные головки получили наибольшее распространение. Каждый такой прибор имеет:

• корпус цилиндрической формы;
• размещенную внутри него шестеренную и реечно-зубчатую передачу;
• стрелочный индикатор часового типа с двумя циферблатами (большим и малым).

Механизм преобразует продольно-поступательное движение измерительного стержня во вращение стрелки. Поскольку она делает не один, а несколько оборотов, то их количество отображается на малом циферблате. Это существенно расширяет диапазон измерений.

Цена деления такой головки — в пределах 0,01 мм. Примером индикаторов часового типа могут служить приборы серий ИЧ, ИЧС, ИЧТ и др.

Как устроены рычажно-зубчатые измерительные головки?

Особенностью таких индикаторов является наличие неравноплечего рычага, заменяющего шестеренно-зубчатую передачу.

Принцип действия такой головки:

• измерительный стержень связан с малым плечом рычага и воздействует на него;
• сила передается на большое плечо, двигающее стрелку;
• показания появляются на индикаторе часового типа.

Измерители данного вида бывают как однооборотными, так и многооборотными. Если рассматривать их технические характеристики, то их цена деления варьируется от 0,001 до 0,002 мм. Это обеспечивает более высокую точность замеров.

Они выпускаются в разных модификациях:

• бокового действия;
• прямого контакта с измерительным рычагом и др.

В качестве примера рычажно-зубчатого индикатора можно привести приборы серий ИРТ и ИРБ.

Пружинные измерительные головки

Данные измерители обладают наибольшей точностью замеров. Цена деления у них нередко составляет 0,0001 мм или 0,1 мкм.

Альтернативные названия пружинных головок:

Принцип работы устройства основан на воздействии рычага на пружину, выполняющую функцию чувствительного элемента. Она связана со стрелкой, отклоняющейся при воздействии силы. В данном механизме почти отсутствует трение, что обеспечивает высокую точность измерений.

Достоинства конструкции такого типа:

• простота схемы;
• отсутствие мертвого хода;
• долговечность прибора;
• надежность конструкции.

В качестве примера можно привести микатор типа ИПМ (расшифровывается как измерительный пружинный малогабаритный).

Электронные индикаторы

Второе их название — цифровые измерительные головки. В зависимости от модификации они имеют как шестеренно-зубчатую, так и рычажно-зубчатую передачу. Приложенное действие воспринимается электроникой, обрабатывается и в цифровом виде выводится на миниатюрный ЖК-дисплей.

Достоинства электронных индикаторов:

• быстродействие;
• высокая точность замеров;
• удобство считывания показаний.

В качестве примера можно привести индикатор ИЧЦ с электронным табло.
