Инклинометр. Измеряем наклон объекта

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

• простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
• оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Читать также: Полировальная насадка для болгарки

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.

Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

https://youtube.com/watch?v=9yRVD1HDjIY

Эффективное устройство для расчетов

Технический прогресс, а также возрастающая сложность задач оказали влияние на эволюцию оптико-механических приборов, в том числе на оптический квадрант – инструмент, где угломер совмещен с уровнем. Такое средство измерения состоит из надежного корпуса, составных элементов, оптики. Его функциональность основана на том, что горизонтальная линия независимо от степени отклонении основания задается при помощи продольного уровня цилиндрической формы. Определение выполняется при помощи расчетной системы прозрачного лимба из стекла. Как правильно пользоваться квадрантом определенной модели, можно узнать из паспорта инструмента.

Современные производители выпускают три вида оптических квадрантов, обладающие разными ценами делений – 2, 10, 60, которые позволяют выполнять измерения с большей точностью, чем устройства древнейших предшественников.

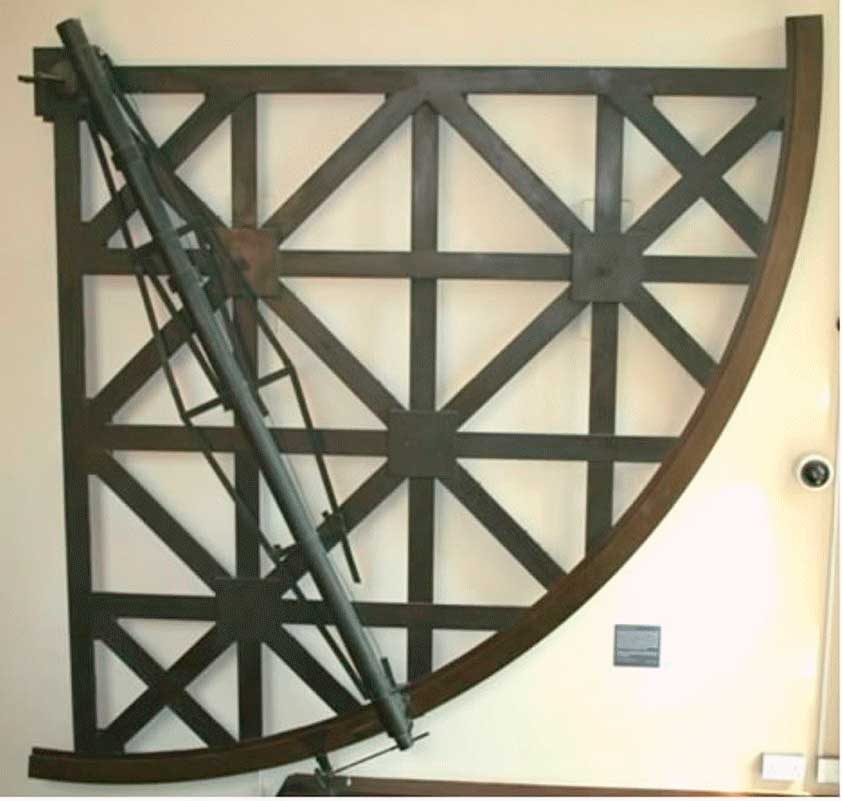

СТЕННОЙ КВАДРАНТ

В числе прототипов современных угломерных инструментов – квадрант. Его неподвижную конструкцию сооружали для астрономических исследований на стенах обсерваторий, как правило, в одной плоскости с меридианом. В средние века таким образом измеряли высоту планет над горизонтом при помощи градуированной дуги.

Такие изделия были громоздкими, но сложность их возведения вознаграждалась точностью результатов. История сохранила такие огромные настенные квадранты, которые использовали в странах Востока известные ученые ал-Бируни, Насир ад-Дина ат-Туси, Улугбека. Позже их заменили меридианными кругами.

КВАДРАНТ МЕХАНИЧЕСКИЙ

Измерения в дооптрической астрономии проводились механическими угломерными инструментами. Конструкции таких моделей основывались на формировании отвесной линии, получаемой при помощи струны, отягощенной грузом, или специального стержня.

Груз крепился на конец струны. Если струна располагалась вертикально, его могли поместить в воду или масло, чтобы повысить точность результатов. Современные геодезисты редко используют механический квадрант, предпочитая вести расчеты при помощи оптических и лазерных моделей.

Выбор угломера или что надо знать перед покупкой

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

1. Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
2. Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
3. Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

Публикации по теме

Дальномер лазерный интересный принцип работы и критерии выбора

Меряем штангенциркулем все что надо знать об измерениях

Виды строительного правила: рекомендации по их применению

Виды измерительных рулеток — устройство, выбор, применение и ремонт инструмента

Использует

Измерение расстояния через ручей

Измерение высоты здания

Переносные клинометры используются для множества геодезических и измерительных задач. При топографической съемке и картировании клинометр может обеспечить быстрое измерение наклона географического объекта или использоваться для съемки пещер . При разведке полезных ископаемых клинометры используются для измерения простирания и падения геологических формаций. В лесном хозяйстве измерение высоты деревьев может быть выполнено с помощью клинометра с использованием стандартных методов, включая триангуляцию . Основные артиллерийские орудия могут иметь связанный клинометр, используемый для облегчения наведения снарядов на большие расстояния.

Постоянно установленные наклономеры устанавливаются на крупных земляных работах, таких как плотины, для контроля долгосрочной устойчивости конструкции.

Факторы, влияющие на использование инклинометров

(Общая точность зависит от типа датчика наклона (или инклинометра) и используемой технологии)

• Сила тяжести
• Температура (дрейф), смещение нуля, линейность, вибрация, удары, поперечная чувствительность, ускорение / замедление.
• Требуется прямая видимость между пользователем и измеряемой точкой.
• Для получения максимальной точности требуется четко определенный объект.
• Точность измерения углов не превышает одной угловой секунды.

Приложения [ править ]

Символ, используемый в геотехнических чертежах

Инклинометры используются для:

• Определение широты с помощью Полярной звезды (в северном полушарии) или двух звезд созвездия Крюк (в южном полушарии).
• Определение угла магнитного поля Земли относительно горизонтальной плоскости.
• Показывает отклонение от истинной вертикали или горизонтали.
• Геодезическая съемка для измерения угла наклона или возвышения.
• Предупреждение оператора оборудования о том, что оно может опрокинуться.
• Измерение углов возвышения, уклона или наклона, например, насыпи.
• Измерение небольших перепадов уклонов, особенно для геофизики . Такие инклинометры используются, например, для мониторинга вулканов или для измерения глубины и скорости оползней.
• Измерение перемещений в стенах или земле в проектах гражданского строительства.
• Определение падения пластов или пластов, уклона насыпи или выемки; своего рода отвес.
• Некоторые автомобильные системы безопасности .
• Индикация тангажа и крена транспортных средств, морских судов и самолетов. См. Координатор поворота и индикатор пробуксовки .
• Контроль угла наклона стрелы кранов и погрузчиков.
• Измерение «угла обзора» спутниковой антенны по отношению к спутнику.
• Регулировка солнечной панели под оптимальным углом для максимальной производительности.
• Измерение угла наклона ленты или цепи при измерении расстояния.
• Измерение высоты здания, дерева или другого объекта с использованием вертикального угла и расстояния (определяемого при помощи ленты или шага) с использованием тригонометрии .
• Измерение угла бурения при ГИС .
• Измерение список из более судна в стоячей воде и крен в неспокойной воде.
• Измерение крутизны горнолыжного склона .
• Измерение ориентации плоскостей и линейных линий в горных породах в сочетании с компасом в структурной геологии .
• Измерение диапазона движений в суставах тела
• Измерение угла наклона таза . Многочисленные измерения шеи и спины требуют одновременного использования двух инклинометров.
• он измеряет угол возвышения и, в конечном итоге, вычисляет высоту многих вещей, недоступных для прямого измерения.
• Измерение и точная настройка угла зависания динамика линейного массива . Подтверждение полученного угла с помощью лазера, встроенного в удаленный инклинометр .
• Установка правильной ориентации солнечных панелей при установке
• Установка угла стрельбы пушки или пушки (определяет дальность выстрела)
• Электронные игры
• Помогите предотвратить создание небезопасных условий труда.
• Министерство сельского хозяйства США Лесная служба использует датчики наклона (или инклинометров) , чтобы измерить высоту дерева в его инвентаризации лесов и анализ программе.

Индикаторы наклона – одноразовые, хотя и многоразовые датчики, прикрепляемые к товарам как часть упаковки во время транспортировки.

Игры править

Nintendo использовала сенсор наклона в пяти играх для серии портативных игровых систем Game Boy . Датчик наклона позволяет игрокам контролировать аспекты игры, изменяя игровую систему. Игры, в которых используется эта функция:

• Универсальная гравитация Йоши (Game Boy Advance)
• WarioWare: Искаженный! (Game Boy Advance) (не выпущен в Европе)
• Пазл Коро Коро Счастливый Панечу! (Game Boy Advance) (только для Японии)
• Kirby Tilt ‘n’ Tumble ( Game Boy Color ) (не выпущен в Европе)
• Command Master ( Game Boy Color ) (только для Японии)

Датчики наклона также можно найти в игровых контроллерах, таких как Microsoft Sidewinder Freestyle Pro и контроллер Sony PlayStation 3 .

Однако, в отличие от этих других контроллеров, в которых датчик наклона служит дополнением к обычным методам управления, он служит одной из центральных функций Nintendo Wii Remote и насадки Nunchuk . Наряду с акселерометрами, датчики наклона являются основным методом управления в большинстве игр для Wii .

Сейчас он используется во многих различных аспектах, а не только в играх, таких как мотокросс и авиасимуляторы. Его можно использовать для спортивных игр, шутера от первого лица и других необычных применений, таких как WarioWare: Smooth Moves.

Другой пример – виртуальная версия деревянного лабиринта с препятствиями, в котором вам нужно маневрировать мячом, наклоняя лабиринт. Для Palm (КПК) был сделан самодельный интерфейс датчика наклона .

Принцип работы

Инклинометры измеряют угол ориентации объекта относительно силы тяжести. Это может быть сделано при помощи акселерометра, который контролирует эффект гравитации на малых массах, подвешенных в упругой опорной конструкции. Когда устройство наклоняется, эта масса будет перемещаться, вызывая изменение ёмкости между массой и несущей структурой. Угол наклона рассчитывается по измеренным ёмкостям.

Датчик такого инклинометра состоит из следующих деталей:

1. Контрольной массы.
2. Контактов.
3. Пружин.
4. Фиксированных электродов.

Когда инклинометр находится в горизонтальном положении, то измеряется ёмкость между электродами. Если датчик наклонен, подвижная масса и его контакт изменят положение относительно неподвижного электрода. Это результирующее изменение ёмкости между двумя электродами измеряется ячейкой датчика и используется для расчета нового значения наклона.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно! Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

• Геометрия
• Астрономия
• Военное направление
• Мореходка
• Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Плотины гидротехнических сооружений

Контролю состояния гидротехнических сооружений в процессе их эксплуатации уделяется значительное внимание, так как от этого во многом зависит не только работоспособность агрегатов станции, но и безопасность жизни людей, а также других объектов, расположенных вблизи плотины. Долгое время основными средствами контроля угловых отклонений тела плотин от проектных величин являлись прямой и обратный вертикальный отвесы, а также гидростатические нивелиры

Применение метода гидростатического нивелирования замедляло процесс создания автоматизированных измерительных систем за счет большой подготовительной работы по установке гидростатических нивелиров и значительной доли ручного труда при измерениях

На ряде плотин за рубежом в качестве основного средства контроля состояния плотин используются измерительные системы, состоящие из инклинометров Leica серии NIVEL 220 в совокупности с другими геотехническими и геодезическими датчиками. Измерительная сеть из инклинометров, установленных в местах размещения гидростатических нивелиров, обеспечивает автоматизированный сбор данных, дублируя измерения с помощью гидростатических нивелиров (рис. 5). Непрерывно поступающие данные от инклинометров периодически, по программе наблюдений, дополняются электронно-оптическими и cпутниковыми измерениями, с целью уточнения планововысотного положения плотины

Применение метода гидростатического нивелирования замедляло процесс создания автоматизированных измерительных систем за счет большой подготовительной работы по установке гидростатических нивелиров и значительной доли ручного труда при измерениях. На ряде плотин за рубежом в качестве основного средства контроля состояния плотин используются измерительные системы, состоящие из инклинометров Leica серии NIVEL 220 в совокупности с другими геотехническими и геодезическими датчиками. Измерительная сеть из инклинометров, установленных в местах размещения гидростатических нивелиров, обеспечивает автоматизированный сбор данных, дублируя измерения с помощью гидростатических нивелиров (рис. 5). Непрерывно поступающие данные от инклинометров периодически, по программе наблюдений, дополняются электронно-оптическими и cпутниковыми измерениями, с целью уточнения планововысотного положения плотины.

Сенсорная технология

Датчики наклона и инклинометры генерируют искусственный горизонт и измерьте угловой наклон относительно этого горизонта. Они используются в камерах, системах управления полетом самолетов, автомобильных системах безопасности и специальных переключателях, а также используются для выравнивания платформы, индикации угла наклона стрелы и в других приложениях, требующих измерения наклона.

Важными характеристиками, которые следует учитывать для датчиков наклона и инклинометров, являются диапазон угла наклона и количество осей. Топоры обычно, но не всегда, ортогональный. Диапазон угла наклона – это диапазон желаемой линейной выходной мощности.

Распространенными реализациями датчиков наклона и инклинометров являются акселерометр, Жидкость емкостная, электролитический, газовый пузырь в жидкости и маятник.

Технология датчика наклона также была реализована в видеоиграх. Универсальная гравитация Йоши и Кирби Tilt ‘n’ Tumble оба построены вокруг механизма датчика наклона, который встроен в картридж. В PlayStation 3 и Wii игровые контроллеры также используют наклон как средство для воспроизведения видеоигр.

Инклинометры также используются в гражданское строительство, например, для измерения наклона земли, на которой будет строиться строительство.

Некоторые инклинометры имеют электронный интерфейс на основе CAN (сеть контроллеров). Кроме того, эти инклинометры могут поддерживать стандартизованные CANopen профиль (CiA 410). В этом случае эти инклинометры совместимы и частично взаимозаменяемы.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

• бесшкальный;
• штангенинструмент;
• головки;
• зубчато-рычажный;
• микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

• пружинные;
• рычажно – зубчатые;
• рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.

https://youtube.com/watch?v=w5LPiNRpL6U%3F

Пилоны базовых станций ГНСС

Как частный случай, следует рассмотреть использование инклинометров для контроля стабильности пилонов базовых станций, на которых крепятся антенны приемников ГНСС. В составе приемника базовой станции Leica GRX 1200 + GNSS существует функция подключения инклинометра Leica NIVEL 210 для слежения за наклоном пилона спутниковой антенны ГНСС. Информация о состоянии наклона пилона передается в RINEX- сообщении базовой станции. Оператор сети базовых станций при анализе нестабильности сети, в случае необходимости, уточняет плановое положение пилонов. Пример реализации контроля наклона пилона базовой станции ГНСС представлен на рис. 6. Штатное использование оборудования и программного обеспечения одного производителя гарантирует надежную работу всей сети базовых станций. В заключение необходимо отметить, что кроме главных преимуществ инклинометров, таких как точность, надежность и стабильность измерений, существует еще одно неоспоримое достоинство — возможность подключения инклинометров Leica серии NIVEL 200 к комплексным программам мониторинга компании Leica Geosystems, таким как Leica GeoMoS и GNSS QC. Простота и открытость программного обеспечения и команд управления позволяют создавать программные модули и интегрировать их в собственное программное обеспечение измерительного комплекса.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.
