Из чего изготавливают
Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:
- Угольные
- Омедненные
- Угольно-графитовые
- Графитные
- Медно-угольные
- Медно-графитные
Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены
При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества
Это интересно!В конструкции щеток находится керамический наконечник, который выполняет одну из важных задач. При истирании графитового слоя до предела, наконечник начинает контактировать с медными ламелями коллектора. Керамика не проводит электрический ток, поэтому болгарка при истирании щеток будет работать с перебоями или вовсе не будет включаться, пока устройства не будут заменены.
Меры безопасности при работе с двигателем пылесоса
Бытовой прибор не значит безопасный. Пылесос – инструмент повышенной опасности для того, кто занимается его ремонтом.
- Все операции с разборкой инструмента вести только с видимым разрывом – вилка выключена и отодвинута от розетки.
- Когда мотор вынут из корпуса, при включении его с крыльчаткой возникнет момент инерции, сильный рывок в противоположную строну. Перед испытанием статор должен быть закреплен в тисах или прижат к станку жестким изолятором. Испытания вести только вдвоем, чтобы мгновенно отключить ток.
- Коллекторный двигатель, включенный совсем без нагрузки, пойдет вразнос в секунды. Без крыльчатки включать сборку вообще нельзя. Проверять искрение можно с крыльчаткой и жестким закрытием на 80 % поступающего потока воздуха.
Эти требования необходимо соблюдать, чтобы не получить токовую, механическую травму и не наделать бед.
Панель управления
Автоматические стиральные машины, выпускаемые и другими брендами, оснащены электронным модулем управления. Он настраивает параметры стирки, отвечает за то, чтобы машинка работала с минимальным участием человека.
Искры при поломке блока управления появляются крайне редко. Неисправность на начальной стадии проявляется сбоями в программах стирок, миганием индикаторов. Затем панель управления перестанет реагировать на нажатие кнопок, машинка не включится или откажется выполнять свои функции.
Ремонт возможен, но выполняется крайне редко. Чаще требуется полная замена блока управления, гарантирующая безукоризненную работу оборудования.
Почему Сильно Искрят Щетки На Дрели
Коллекторные электродвигатели отличаются от движков других типов наличием коллекторно-щеточного узла. Узел обеспечивает электронное соединение цепи ротора с цепями, расположенными в недвижной части мотора, и содержит в себе коллектор (набор контактов, расположенных конкретно на роторе) и щётки (скользящие контакты, расположенные вне ротора и прижатые к коллектору).
В свое время работы коллекторного мотора в электроинструменте, время от времени есть вариант следить искрение щеток. Иногда Этот расхожий слух симптом приводит к скорой поломке электроинструмента, в неких. не сулит ничего отвратительного.
Так как еще его называют по другому, полезно каждый раз осознавать, в чем причина искрения, чтоб если необходимо принять правильные меры вовремя.
Дальше будут рассмотрены предпосылки искрения щеток, в добавок меры сражения снежками с неуввязками, вызывающими это явление.
Первопричина
Разумеется, что прерывающийся механический контакт щеток с коллектором не способна не приводить к искрению, ведь по существу неоднократно за секунду разрывается и замыкается вновь электронная цепь ротора.
Ротор содержит на для себя обмотку, которая является нагрузкой в большей степени индуктивного нрава.
Разрыв таковой цепи безизбежно сопровождается переходным процессом, который связан появления малеханьких дуг от самоиндукции обмотки ротора либо обмоток ротора и статора.
Нравятся женщинам, щетки с течением времени изнашиваются, так же как и пластинки коллектора, но иногда препядствия появляются еще до момента износа.
Справедливости ради отметим, что по нареченной выше причине, даже исправный коллекторный движок не имеет права работать вообщем без искр, маленькое искрение всегда на коллекторе есть.
На сто процентов исправный устройство нормально выходит на полную мощность, развивает рабочие обороты и немножко и дальше искрит.
Совсем другое дело, если искрение сильное — тут появляется обоснованное беспокойство.

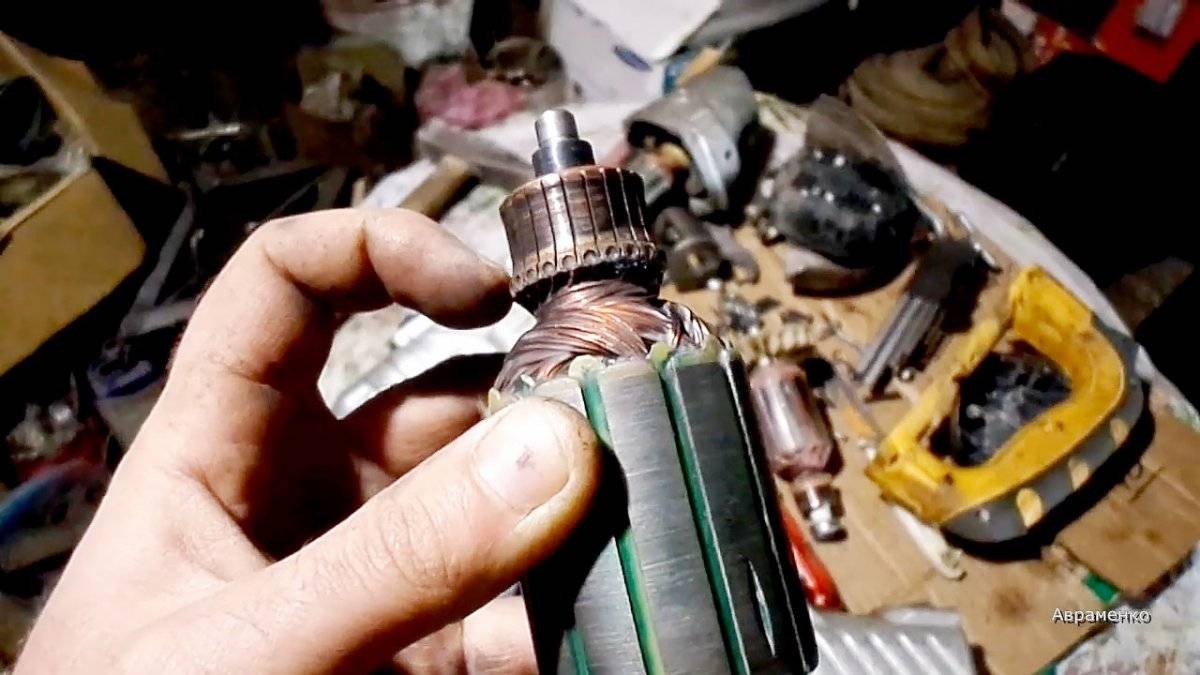

Как определить поломку якоря HILTI DCG 125S ИСКРИТ НА ЩЕТКАХ, /HILTI DCG 125C sparks on brushes
Искрение щеток как признак их износа
Если щетки уже очень изношены, просто по причине возраста мотора, то движок не будет иметь возможности развить полные обороты и выйти на полную мощность. При всем этом искрение будет очень сильным, а заводиться движок будет не с первого раза.
Как проверить, что это таким образом? Если изношенные щетки придавить отверткой к коллектору — контакт станет плотным, и движок заработает.
Но стоит прижим ослабить, как вновь появятся искры — расстояние меж пластинами и щетками станет заполнено малеханькими дугами. Щетки очевидно изношены — их следует сменять новыми.
При смена вероятна только всего совместно. с щеткодержателями и с пружинами.
Может быть в обмотке ротора появилось замыкание
Это приведет к перегреву обмотки сразу в одном месте, и к неравномерному искрению на коллекторе — на отдельных переходах на пластинках искры будут посильнее, чем на других. Тут требуется перемотка якоря или полностью новый якорь.
Исправна ли обмотка статора
Схожая неисправность вероятна снутри статора, когда часть обмотки перегревается, и около одной из щеток наблюдается сильное искрение. Проверьте сопротивления обеих половин обмотки статора, необходимо быть схожими. Если одна из частей обмотки статора имеет сопротивление очень наименьшее чем у другой, то требуется перемотка или смена статора.
Грязный коллектор — причина ненадобного замыкания у него, в ходе возникают излишние искры
Пыль на коллекторе появляется в итоге постепенного износа щеток — это графитовая пыль. Она скапливается меж пластинами (ламелями) коллектора, и делает «несанкционированные» замыкания. По причине замыканий возникают искры. Просто почистите коллектор наждачкой, уберите грязюка меж ламелями.
Болгарка искрит и дёргается, щётки новые, якорь целый, статор целый. Как починить?
Непременно проверьте, как размещены щетки, не смещена ли одна в их числе относительно обычного положения, поправьте щетки если проход необходимости. Когда щетки размещены криво, графитовая пыль появляется в безмерно большенном количестве, ежели при правильном расположении щеток.
Следующая причина загрязнения — нагар на коллекторе по причине его перегрева. Когда нашему клиенту остается другие предпосылки искрения устранены, нужно почистить контакты от нагара чтоб сделать лучше контакт щеток имея его.
Если контакт неплохой, сопротивление не возрастает сверх номинала, и излишних искр не появится. Счистить нагар можно как графитовую пыль. наждачкой, только вращая ротор при зажатом в особых колодках коллекторе.
Особенности
Электроэнергия поступает на якорные обмотки электродвигателя с помощью коллекторного узла. Во время работы аппарата вращается якорь, появляется контакт, число оборотов довольно большое, это ведет к сильному трению. Щетки образуют «скользящий» контакт, который переводит механику в электрическую энергию. Основной их задачей является: снимать и подводить ток на коллекторы. Электрический ток снимается и с контактных колец. Главное, чтобы щетки были правильно установлены. В комплект с ними входят наконечники с проводами, направленные на качественный крепежный механизм болтов, расположенных на щетках.
Существуют различные их виды:
- графитовые – направлены на несложную коммутацию, состоят из графита;
- угольно-графитовые – отличаются слабой прочностью, их чаще применяют на технике с минимальными нагрузками;
- электро-графитовые – являются высокопрочными, выдерживают средний режим контактов;
- медно-графитовые – обладают хорошей прочностью, имеют прочную защиту, которая спасает от газов, а также различных жидкостей.
Существуют также усовершенствованные модели щеток в пластмассовом корпусе. По видам они ничем не отличаются от вышеперечисленных, только имеют защиту в виде корпуса или оболочки из пластика.
Как починить пылесос, если сильно искрит двигатель
Чаще всего искрообразование связывают с неисправностью угольных щеток. Они являются расходным материалом, от трения графит стирается, а пружины, обеспечивающие контакт с коллектором ломаются или слабнут. Извлекаются контакты легко, крепятся зажимами с болтами. Если на щетках электродвигателя пылесоса подгорела, стерлась или имеет дефекты хотя бы одна контактная площадка, меняется пара. Если щетки искрят, и обнаружены следы горения, проверяется состояние коллектора, ротора и статора.
Почему искрят, на первый взгляд исправные, щетки пылесоса? Возможно, недостаточный прижим не обеспечивает контакт. Прилегание должно быть плотным, но не тормозить вращение вала. Причина может быть в забитых ламелях коллектора. Это визуально обнаруживается по черноте в местах контакта. Частички от угля и металла от щеток постепенно засоряют шлицы, нарушая контакт. Если коллектор не блестит надраенной медью, имеет черные вкрапления, он требует бережной очистки от нагара бархатной наждачкой, протирания поверхности спиртом или бензином. За время длительного скольжения щеток по одной зоне, именно она подвергается наибольшему загрязнению. Почему и искрит двигатель пылесоса именно в районе щеток.
Опытный специалист, определяя, почему искрят щетки на двигателе пылесоса, обязательно проверит выверенность расположения щеток. Они должны располагаться строго друг против друга, на одной осевой линии. В процессе работы они могут сместиться, перекоситься. Этому способствует появившееся биение, если подношены подшипники. Но любое смещение, ослабление, дефект поверхности проявляется тем, что мотор пылесоса сильно искрит, работает рывками.
Важно еще до разборки иметь под рукой новые щетки, тогда можно сравнить износ, поверхности, сработавшиеся наполовину, заменить. При этом следует проверить держатели, чтобы прилегание было плотным, без люфта
При установке возможен перекос подвижного контакта, заклинивание, и тогда возникнет сильное искрение щеток электродвигателя, а пылесос начнет работать рывками, «чихать». Но такой же признак указывает дополнительно на дефекты соединений в линии питания.
Другая причина, проявляющаяся тем, что двигатель пылесоса искрит на щетках, связана с нарушением проводимости обмоток ротора и статора. Тогда при работе мотора слышны хлопки, искры летят по кругу, ламели коллектора чернеют, как от короткого замыкания. Двигатель пылесоса теряет обороты, искрит и воняет. Такие признаки указывают на разрушение обмоток статора или ротора, появлением межвиткового замыкания.
Определить конкретное место обрыва в витках ротора и статора можно измерительным инструментом. Но для пользователя такая неисправность равнозначна замене двигателя – ремонт дорог, гарантий никаких, центровка проблематична. Что делать, если мотор пылесоса искрит из-за люфта ламели или облома провода в месте выхода? Такие неисправности считаются неустранимыми в домашних условиях.
Как собрать агрегат
После замены угольных электрощеток необходимо собрать прибор. Делать это следует в соответствии с фотографиями, на которых отражено расположение всех важных элементов системы. Для начала стоит установить двигатель агрегата. Теперь стоит проверить работу замененных деталей. Для этого агрегат следует подключить к электросети и запустить функцию «Отжим». Если впервые минут работы щетки начинают истираться, то пугаться не стоит. Если новые детали исправны, то стиральную машину следует отключить от электросети, установить приводной ремень на шкив и зафиксировать метизами заднюю панель прибора.
Видео: Почему Быстро Стираются Щетки На Болгарке
Причины
Может быть несколько причин износа и износа щеток на шлифовальной машине:
- неисправность или повышенный износ самих щеток;
- нарушение плотности контакта между ними и коллекторными пластинами;
- ухудшение пружинящего действия щеточной пружины;
- разрыв между коллекторами;
- осевой прогиб арматуры из-за износа подшипника;
- короткое замыкание в обмотке якоря;
- структурное повреждение механизма при ремонте.
Вышеупомянутые причины связаны с неисправностью шлифовальной машины или плохой сборкой ее компонентов.
Чтобы избежать искр в области щетки, необходимо соблюдать правила безопасного использования угловых шлифовальных машин.
- Не включайте высокую влажность, сильное напряжение, грязь, попадающую в блок щетки, или загрязнение воздуховодов в корпусе.
- Избегайте перегрева двигателя, нагрузки, замедления механизма во время работы.
- Не используйте измельчитель с низким энергопотреблением для распыления тяжелых материалов.
Как исправить неисправность?
Осмотрите коллектор на наличие механических повреждений. Если пыль, грязь, песок попали на него во время работы, могут образоваться царапины, вмятины и сколы. Оцените их степень, если таковые имеются.
Для незначительного повреждения лезвия коллектора могут быть обработаны наждачной бумагой или на токарном станке. Паз должен быть очень осторожным, так как любые неточности приведут к большему износу щетки.
Шлифовальный паз
Вал якоря закреплен в патроне какого-то крутящего механизма (токарный станок, сверло). Начинается вращение, абразив наносится на коллектор. Сила прессования и использования грубой наждачной бумаги исключается. Минимальный размер зерна 1000 р.
Используйте мультиметр, чтобы обнаружить наличие обрыва в обмотке якоря. Установите тестовый режим на сопротивление. Прикрепите один зонд к планкам, а другой. к контакту соответствующей обмотки. Отсутствие разомкнутой цепи будет обозначено звуковым сигналом. Если нет сигнала, этот маршрут нарушен. Замените клапан или перемотайте его.
Определить пробег в подшипниках. Если он найден, замените подшипники и измерьте микрометром диаметр концов арматурного вала, где он находится рядом с сборочными единицами.
Дрель искрит на щетках — что делать
Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.
Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.
Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.
Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.
Но сначала опишем причины данного явления.
Почему искрят щетки в электродвигателе
Искры, в том числе и на исправном движке, появляются из-за механического воздействия между щетками и коллектором. Щетка, двигаясь по коллектору от одного его контакта к другому, поочередно образует и разрывает соединение с каждым из них. А теперь вспомните, что бывает, если из розетки выдернуть любой работающий электроприбор — обычно в такой момент между вилкой и розеткой проскакивает искра. В случае щеточным двигателем это такое же явление.
Поэтому небольшое искрение даже на исправном электродвигателе допустимо, поскольку соединение и разрыв здесь постоянно возникают.
Причины сильного искрения и способы их устранения
Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:
- загрязнение контактов коллектора нагаром
- попадание графитовой пыли между контактами коллектора
- межвитковое замыкание в обмотке якоря
Пройдемся по каждому пункту отдельно.
1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.
Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.
В общем нагар следует незамедлительно удалить.
Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.
2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.
У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.
Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру
Поэтому при замене этому моменту следует уделять пристальное внимание
Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.
3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.
Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.
Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.
Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.
Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.
instrument-tehnika.ru
Поломка электронного модуля
Из-за частых перепадов напряжения на модуле управления стиральной машины могут появится искры. После этого часто остаются темные следы от перегоревших дорожек, микросхем.
К поломке модуля могут также привести:
- концентрация пыли на токопроводящих дорожках;
- наличие влаги на модуле;
- замыкание в цепи при функционировании стиральной машины.
Неисправность модуля сопровождается миганием индикаторов. Либо же машинка вовсе не включается после искрения. Деталь поддается ремонту, если поломка не значительна, или заменяется на новую. Проводить диагностику лучше в сервисном центре,так как для этого требуются специальное оборудование, знания и навыки.
Теперь вы знаете, почему может искриться стиральная машина. Не игнорируйте появление искрения во время работы автомата. Лучше заменить испорченную деталь, чем покупать новый стиральный агрегат. Будьте внимательны, своевременно выполняйте обслуживание техники, и она отблагодарит вас долгим сроком службы.
Плохо
1
Интересно
2
Супер
6
Искрит ТЭН в стиральной машине
Теперь мы знаем, почему искрит стиральная машина – если искры сильные и проявляются только во время работы электродвигателя, то дело в двигателе. Но иногда причина кроется совсем в другом. Например, в стиральной машине может запросто искрить износившийся ТЭН – в некоторых случаях искры видны даже через стекло. Если такое действительно произошло, следует немедленно обесточить стиральную машину, не прикасаясь к её корпусу.
Далее мы получаем доступ к ТЭНу и проверяем его мультиметром (в режиме проверки диодов, с звуковой индикацией), касаясь его щупами к токоведущим контактам и к корпусу – если ТЭН «пробивает» на корпус, то мультиметр будет попискивать и менять показания. Вместо мультиметра можно использовать стрелочные измерительные приборы (в режиме омметра) – здесь легче заметить малейшие колебания сопротивления. Если ТЭН вышел из строя, то он подлежит безоговорочной замене – нагревательные элементы не ремонтируются.
Иногда могут искрить места соединения ТЭНа с проводами – в этом случае нужно просто зачистить окислившиеся контакты.
Перед проверкой ТЭНа не забудьте слить воду из бака, выкрутив фильтр. В противном случае вы рискуете залить свой пол и даже соседей.
Неисправность электронного модуля
Поломки электронного модуля тоже могут стать причиной возникновения искр. Но если с искрами от двигателя и от ТЭНа мы ещё можем справиться, то с искрами от управляющего модуля всё гораздо сложнее. Всё дело в том, что появление искр в этом узле чаще всего означает, что модуль вышел из строя.Обычно после такого стиральная машинка вообще перестает включаться. Отремонтировать его в домашних условиях, не имея специальных знаний и оборудования, не получится – нужно обращаться в ремонтные мастерские.
В мастерских модуль либо отремонтируют, либо подвергнут полной замене. Причиной возникновения искр чаще всего является скапливание пыли на токопроводящих дорожках, случайное попадание воды или перенапряжение в питающей электросети. В любом из этих случаев искры проявят себя всего один раз – когда сгорит какая-нибудь деталь или перегорят пара дорожек на печатной плате.
Диагностировать поломку электронного модуля очень легко – для этого нужно извлечь его на свет и осмотреть. Если на плате есть вздувшиеся электролитические конденсаторы, сгоревшие микросхемы, перегоревшие дорожки и прочие следы повреждений, можно смело отправляться со стиральной машиной в ближайшую мастерскую.
Но есть и другой способ ремонта электронного модуля – его можно заказать в одном из сервисных центров, после чего установить его самостоятельно, сэкономив пару тысяч рублей на диагностике и ремонте.
Выбор щеток
Для удешевления производства фирмы обычно ставят одинаковые двигатели на разные стиральные машины. Эта унификация помогает в ремонте, поскольку снижает номенклатуру запасных частей.
При выборе в магазине достаточно сказать модель машины, и продавец подберет нужную деталь. Вам поможет маркировка, которая обязательно наносится на одну из сторон. На ней указываются размеры. Для гарантии можно взять с собой образец.
Материал щеток почти не оказывает влияния на работоспособность двигателя. Он влияет только на частоту их замены. Поэтому при выборе определитесь, как часто вы готовы производить ремонт.
Желательно покупать продукцию от известных производителей. Вот список лучших фирм:
- Bosch;
- Whirpool;
- Zanussi;
- Beko.
А вообще, желательно брать щетки той же фирмы, что изготовила вашу машинку. Качество оригинальных запчастей, как правило, выше. Но иногда щетки от одного производителя могут подойти для стиральной машины другой фирмы. Например, угольный контакт Indesit L C00194594 можно поставить на большинство двигателей Indesit, а также Bosch, Samsung или Zanussi. Пользуйтесь этим.
Перед покупкой внимательно их осмотрите. Если повезет, то можно значительно сэкономить. А если нет, то заняться новым ремонтом уже через несколько стирок.
Приведем несколько общих советов.
- Главное при выборе щеток – размеры. Именно они определяют, можно ли поставить графитовый брусок в щеткодержатель.
- В комплект входят 2 щетки, и меняются они одновременно, даже если изношена только одна. Это нужно для их равномерного прижатия к коллектору и продления срока службы двигателя.
- Внимательно осмотрите деталь. Недопустимы даже мелкие трещинки и сколы. Иначе при работе она быстро разрушится. Поверхность должна быть гладкой и матовой.
- Покупайте запчасти только в специализированных магазинах бытовой техники. Там вероятность подделки минимальна.
- Многие сервисы сотрудничают с производителями. Можно заказывать нужные детали у них и в дополнение получить подробную консультацию по ремонту.
Почему на УШМ сгорают щетки
Кроме искрения, часто владельцы электроинструмента сталкиваются с тем, что горят щетки на болгарке. Отличается это явление от искрения тем, что происходит быстрый износ основной части элемента. Сразу после установки новых элементов, происходит их износ уже сразу при первом применении электроинструмента. Предстоит разобраться, почему же горят щетки на болгарке.
Главная причина скрывается не в самих щетках, а в коллекторе. Если на коллекторы выпадают или истираются ламели, то это приводит к увеличению нагрузки. Эту нагрузку испытывают графитовые элементы, которые при включении болгарки, начинают быстро изнашиваться — этот процесс ускоренного износа называется сгорание. Элементы в прямом смысле горят по причине прохождения большого тока. Многие называют этот процесс истиранием, но в действительности щетки быстро стереться от механического воздействия не могут. Причиной сгорания является сильное искрение, в результате чего графит в прямом смысле попросту сгорает.
Причины, почему горят щетки на болгарке, следующие:
Выпадение или износ медных ламелей коллектора. Как выглядит износ ламелей коллектора, показано на видео. В материале также показано, как можно попытаться устранить такую неисправность
- Межвитковое замыкание между ламелями или обмоткой ротора — способствует увеличению тока, от которого нагреваются щетки, и начинают гореть. Чтобы выявить причину, понадобится прозвонить якорь
- При сильной перегрузке электроинструмента — если эксплуатировать болгарку длительное время без перерывов, то итог такого применения будет проявляться в виде сгорания щеток за 5-10 секунд
Есть также такое понятие, как круговой огонь. Возникает это явление при больших толчках тока якоря, например, при перегрузках, коротких замыканиях, а также при снижении напряжения сети. Круговой огонь проявляется при повторных зажиганиях дуги. Повышение нагрузки и даже короткого замыкания возникает при использовании болгарки для пиления древесины. При обработке древесины происходит зажим режущего диска, тем самым возрастает ток в 15-25 раз от номинала. Чаще всего причинами сгорания элементов является коллектор, поэтому если за месяц пришлось сменить 2-3 пары щеток, значит, пора провести диагностику электроинструмента.
https://youtube.com/watch?v=wgklou5abVk%3F
Почему искрят щетки электродвигателя.
В процессе работы приборы с коллекторным электродвигателем могут искрить. Сильное искрение часто свидетельствует о скорой поломке инструмента. Необходимо своевременно разобраться в причинах появления повышенного искрообразования и принять меры к его устранению. В статье рассмотрены наиболее вероятные причины появления этого негативного явления.
Основой устройств с электрическими двигателями переменного тока является щёточно-коллекторный модуль, который обеспечивает электроконтакт ротора со статической частью электроприбора. Данный модуль состоит из двух частей: коллектора, находящегося на роторе и щёток — скользящих контактов, расположенных за пределами роторной части и прижатых к коллектору. Искрение на коллекторном электродвигателе появляется в результате механического взаимодействия подвижной и неподвижной частей. Контакт между коллектором и щетками периодически прерывается, что приводит к переходному процессу в электроцепи и влечет за собой появление искры. Щетки коллектора электродвигателя являются самой недолговечной частью конструкции. Поэтому, со временем могут наблюдаться различные проблемы, связанные с их работой.
Даже на исправном электродвигателе обычно присутствует слабое искрение щеток. Если электроприбор нормально включается, развивает обороты на полную мощность и при этом искрообразование малозаметно, то поводов для беспокойства нет.
Причины искрения щеток электродвигателя
Разберем наиболее часто встречающиеся неисправности щёточно-коллекторного узла.
1) Износ щеток. При сильном износе этих элементов, электродвигатель не развивает обороты на полную мощность, а также может не включаться (постоянно или периодически). В этом случае, при включенном электроприборе отверткой с изолированной рукояткой можно прижать щетку к якорю. Если наблюдается увеличение оборотов двигателя, то проблема выявлена правильно. Скорее всего замена изношенных частей на новые исправит ситуацию. Иногда также требуется замена пружин щеткодержателей.
2) Межвитковое замыкание обмотки якоря. Неисправностью приборов с электрическими двигателями может быть поломка якоря. В таком случае будет наблюдаться искрение в области обеих щёток, кроме того обмотка якоря будет сильно нагреваться из-за того, что на одни контакты поступает ток большей величины чем на другие. При ремонте этой неисправности перематывают обмотку якоря или полностью заменяют деталь.
3) Выход из строя статора. При поломке статора обычно искрит только одна из щеток. Для его проверки необходимо замерить сопротивление обмоток. Одинаковое сопротивление обоих обмоток (как правило 4 Ом) свидетельствует об исправном статоре. Разное сопротивление на обмотках говорит о том, что статор неисправен и его обмотку необходимо перемотать.
4) Замыкание контактов коллектора. В результате износа контактов образовывается графитовая пыль, которая скапливается между ними, замыкая их. В этом случае при работе электроприбора наблюдаются крупные искры. Для устранения поломки необходимо отчистить промежутки между контактами от графитовой пыли. Также необходимо проверить щетки коллектора, так как при их правильном расположении и правильно подобранной форме пыль появляется в минимальном количестве.
5) Загрязнение контактов коллектора. При загрязнении контактов нагаром будут искрить обе щетки, электродвигатель не сможет развить обороты на полную мощность. Нагар на коллекторе появляется при его перегреве. Плохой электроконтакт приведёт к увеличению сопротивления в элемента, что в свою очередь приведет к еще большему искрообразованию и нагару. В этом случае необходимо произвести чистку контактов коллектора от нагара. Делается это наждачной бумагой минимальной зернистости
Важно при чистке не испортить форму контактов. Поэтому для чистки должны применяться специальные колодки. В домашних условиях для чистки можно использовать шуруповерт
В патрон зажимается якорь, вращая на минимальных оборотах аккуратно прислоняем наждачную бумагу к коллектору. Направление вращения якоря при чистке должно совпадать с направлением его вращения в электроприборе
В домашних условиях для чистки можно использовать шуруповерт. В патрон зажимается якорь, вращая на минимальных оборотах аккуратно прислоняем наждачную бумагу к коллектору. Направление вращения якоря при чистке должно совпадать с направлением его вращения в электроприборе.
diyhobby.ru
