Козловой кран

Опорная кран-балка

Передвижная система перемещения грузов состоит из следующих элементов:

  1. Несущая балка, которую еще называют пролетной.
  2. Тельфер, под которым понимают электрическую таль. Перемещение осуществляется по пролетной балке.
  3. Пульт управления.
  4. Вспомогательные устройства. Это может быть ограничитель грузоподъемности. На предприятиях используются захваты, которые применяются для подъема грузов.

Направляющие прикрепляются к опорам. Их делают в виде рельсов либо квадрата, выполненного из металла или бетона.

При монтаже оборудования должна учитываться схема подключения, пультом управлять легко.

Опорная электрическая система используется для перемещения грузов. Производители устанавливают таль или лебедку на тележки. Грузоподъемный механизм приводит в действие электродвигатель, редуктор и колеса тележки. При сборке оборудования должна учитываться электрическая схема.

Выбирая оборудование для предприятия, нужно учитывать его грузоподъемность. Кран-балка опорная 5 тонн используется чаще всего. Электрооборудование применяют для проведения общих и металлургических работ. Оно может быть грейферным или штыревым; используют и магнитные устройства. Перед началом работы должна быть учтена принципиальная схема.

Схемы кранов строительных

Электрический вал обеспечивает равномерную загрузку двигателей при перекосах моста, уменьшает до минимума износ реборд ходовых колес.


Для этого рукоятки конечных выключателей имеют механизмы возврата в исходную позицию. Начинается силовой спуск груза. Командоконтроллеры монтируют в кресле машиниста с тем, чтобы не заслонять обзорности рабочего места; командоконтроллеры представляют собой комплектный пульт управления.


Тип проката и его сечение зависят от силы потребляемого краном тока, длины линии и условий эксплуатации крана. Теперь скорость спуска зависит только от величины сопротивления в цепи ротора и включенных в нее выпрямителей.


Особенностью мостовых кранов, управляемых с пола, является возможность доступа на кран для ремонта и контроля только в специально отведенных местах, снабженных соответствующими площадками осмотра механизмов и электрооборудования. Рабочее и нулевое положения рукоятки фиксируют с помощью храпового механизма; на фиксаторе имеются такие упоры, которые ограничивают перемещение рукоятки в крайних положениях.


Этот блок собран на рейках в шкафу электрооборудования над кабиной крановщика. Затем тихоходная обмотка отключается.

Силовые цепи обозначаются в схеме жирными линиями, а все остальные цепа — тонкими. При исчезновении магнитного потока в моменты перехода тока через нулевое значение может произойти вибрация подвижного контакта Для предотвращения этого в прорези на торцах ярма укладывают короткозамкнутый виток в виде латунной рамки охватывающей часть площади магнитопровода. Все должно располагаться в первом квадранте. Следует отметить, что применение гибкого электрокабеля упрощает конструкцию токоподвода, снижает его массу и повышает надежность.

Концы сортового проката соединяют контактной сваркой. Короткозамкнутые двигатели небольшой мощности пускают без дополнительных устройств, так как их характеристики мягче, чем у двигателей с фазным ротором. При дальнейшем прижатии контактов подвижный контакт смещается относительно неподвижного и притирается к нему, чем обеспечивает самоочищение рабочих поверхностей контактов. На правой консоли устанавливают два кронштейна, между которыми подвешивают ремонтные площадки.

Фактически блок работает с двумя магнитными контроллерами ТА механизмов передвижения крана и грузовой тележки, поэтому к нему относятся также выпрямительный мост цепи ротора электродвигателя передвижения тележки А4. Управление грейфером состоит в перемещении рукоятки разъединителя, который в левом положении замыкает цепь 8—71—70—7, включая катушку пускателя КМ башенный кран liebherr 112 , сумасшедшая релюха

Технические характеристики

Основные показатели:

  • грузоподъемность – до 32 т у стандартных, до 900 т у мощных;
  • вес – до 60 т;
  • высота подъема– 9 м;
  • величина пролетной части – до 32 м;
  • скорость хода манипулятора – 0,2 м/сек., движения загруженной тележки – 37 м/мин., крана – до 75 м/ мин.

Свои параметры есть у двигателей, тормозных систем.

Определенные допуски существуют для подкрановых путей козлового крана. Они должны прокладываться на песчаном (для легких) или щебеночном балластном основании. Его толщина нормируется: от 25 см для слабых машин и от 40 см – для стандартных. Рельсы должны применяться конкретных типов (Р38, Р43). Шпалы предусмотрены длиной не менее 1,35 метра. Укладываются они на расстоянии между собой 50-70 см исходя из мощности КК.

Виды грузовых тележек

Несомненно, грузовые тележки – важная часть кранового оборудования.

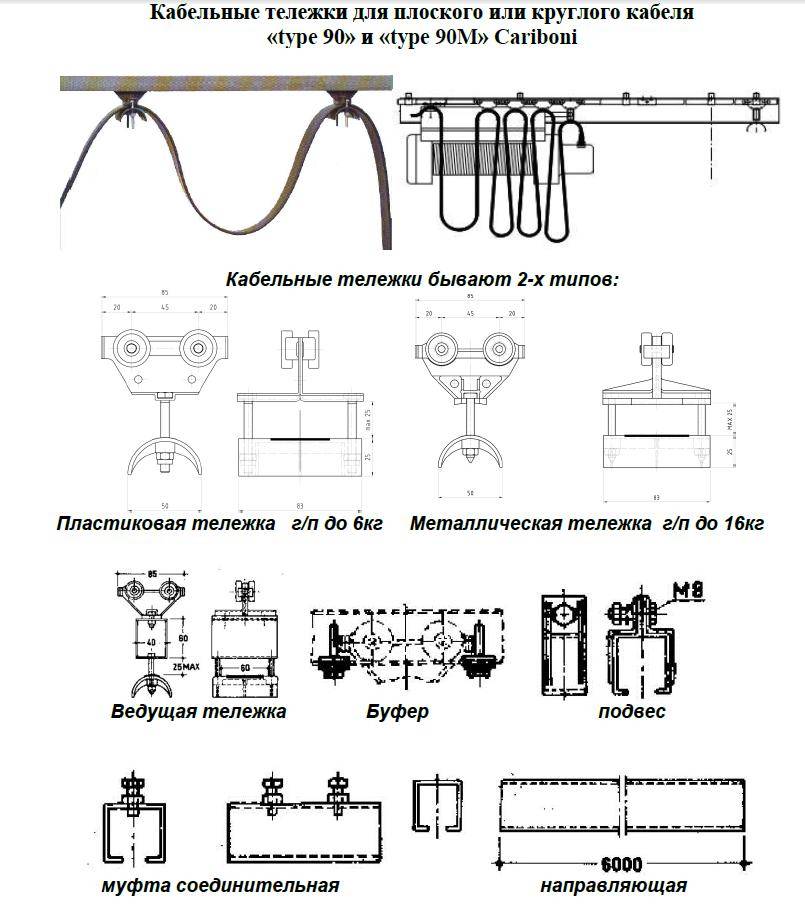

Технические характеристики кабельной тележки крана

Они бывают следующих видов:

  • монорельсовыми, недостаток которых состоит в низкой устойчивости их положения и быстром износе;
  • двухрельсовыми, которые иногда дополняют монорельсовой кареткой;
  • канатными тележками – из-за ускоренного износа каната они используются нечасто;
  • самоходными тележками, передвигающимися по направляющим – они более востребованы.

Механизмы, использующиеся для подъема груза, могут устанавливаться либо непосредственно на самоходную тележку, либо на мосту, стационарным способом, если речь идет о канатных тележках.

Это интересно: Технические характеристики топ-7 модификаций козловых кранов кк — рассмотрим тщательно

Монтаж, демонтаж

Монтаж кранов с двухстоечными опорами

Общим требованием монтажа козловых кранов является обеспечение минимальной трудоёмкости и стоимости. А также часто предъявляют требования подъёма полностью собранных на монтажной площадке в рабочее положение. Козловые краны с двухстоечными опорами обычно выполняют с шарнирным креплением стоек к мосту. Это позволяет осуществлять самоподъём крана методом стягивания оснований стоек монтажными полиспастами. Ранее для кранов грузоподъёмностью 5-12.5 т эту операцию стремились выполнять без применения других механизмов: для этого ходовые тележки снабжали канатными барабанами и приспособлениями, позволяющими на период монтажа подключать эти барабаны к приводу.

В последнее время такие барабаны предусматривают только в кранах предназначенных для строительных работ (частые перебазировки). Иногда на стойках устанавливают обоймы монтажных полиспастов, но в основном, ограничиваются устройством проушин для их соединения. Для стягивания полиспастов используют другие лебёдки или тракторы.

В связи с широким распространением стреловых самоходных кранов, в том числе большой грузоподъёмности (100-250 т), подъём моста козловых кранов всё чаще производят двумя стреловыми самоходными кранами, а при пролёте 16-25 м одним стреловым краном, причём ходовые колёса, прикреплённые к стойкам, которые шарнирно соединены с мостом, при подъёме перемещаются по подкрановым путям. Монтаж козловых кранов должен выполняться методом стягивания опор или с использования других кранов. Для кранов с относительно большой высотой подъёма (12-13 м) эти способы не всегда приемлемы. Значительная длина стоек опор, имеющих в начальный период монтажа угол наклона, затрудняет их стягивание.

В ряде случаев (на складах лесопромышленных предприятий) не имеется возможности использования стреловых кранов с необходимыми параметрами. В этом случае может быть использован метод монтажа с первоначальным подъёмом опор в рабочее положение, в котором они удерживаются системой расчалов. Затем с помощью полиспастов, верхние обоймы которых прикреплены к ригелям опор, опоры поднимают и к ним крепят заранее собранный на нулевой отметке мост.

Монтаж кранов с одностоечными опорами

Монтаж аналогично двухстоечным. У таких кранов предусматривают также шарнирное соединение стоек с опорными балками. Это позволяет с помощью монтажных мачт или кранов разворачивают стойки совместно с прикреплённым к ним мостом в рабочее положение.

Грузоподъемность

Техника общего пользования имеет диапазон мощности от 3 до 50 тонн. Этот показатель для моделей с ручным управлением не может быть больше 20 т. Для агрегатов с электрическим приводом максимальные значения составляют:

  • однобалочные – 32 т;
  • двухбалочные – 50 т.

Технические параметры КК регламентируются действующим ГОСТом 7352-88.

В транспортном строительстве, мостостроении, металлургии применяется техника специального назначения, обладающая повышенной подъемной мощью.

Длина мостового пролета козлового рельсового крана

Также относится к основным параметрам. Определяется расстоянием между центрами ходовых колес. Малым размером считается 9-12 м, максимальная величина по ГОСТу — 32 м.

Необходимую длину подбирают исходя из размеров рабочей площадки или склада, условий складирование груза и обеспечения безопасного обслуживания автомобилей. Обычно величина ригеля позволяет покрыть до 400 квадратных метров территории.

Виды кранов по типу металлоконструкции

Решетчатая конструкция дает высокую удельную грузоподъемность и низкую ветровую нагрузку, а также удобство контроля состояния элементов (количество скрытых полостей минимально).

При применении листобалочной конструкции грузовой механизм располагается над уровнем моста, что позволяет увеличить высоту подъема, но сам кран получается тяжелее, что повышает требования к подкрановым путям. Трубная конструкция не позволяет делать краны с высокой грузоподъёмностью, а сами трубы очень сложно проверять на дефекты как при приемке материалов на стадии производства, так и при эксплуатации крана.

Устройство

Металлическая конструкция козлового крана включает:

  • мост (пролётное строение):
    • без консолей;
    • с одной консолью (однобалочный мост);
    • с двумя консолями (двухбалочный мост);
  • две опоры:
    • с одной стойкой каждая;
    • с двумя стойками каждая.

Часто мост крана представляет собой пространственную конструкцию, состоящую из двух, связанных между собой ферм. Однобалочные мосты более характерны для кранов грузоподъёмностью 5-10 т. В качестве тележки в этом случае используют электротали.

Козловые краны большой грузоподъёмности выполняют с двухбалочными мостами. Рельсы для перемещения тележек в этих кранах обычно устанавливаются на верхней части главных балок. Грузовые канаты проходят между главными балками.

Тележки

Масса канатных грузовых тележек с учётом массы грузовой и тяговой лебёдок составляет 5-10 % от массы номинального груза. Канатные грузовые тележки находят применение только в кранах группы режима 1K … 3K, так как при перекатывании грузового каната по блокам полиспаста существенно увеличивается сопротивление передвижению тележки, что приводит к ускоренному износу каната. Для предотвращения чрезмерного провисания грузового каната приходится увеличивать массу грузовой подвески.

Подвесная грузовая тележка у козловых кранов бывает двух типов:

Более распространены краны с тележками, перемещающимися по направляющим, уложенным на нижние пояса. Рамы таких тележек для обеспечения равномерного распределения нагрузок на подтележечные направляющие часто выполняют с опиранием по трёхточечной схеме. При использовании тележек с грузовыми лебёдками на одном из торцов рамы закрепляют шарнир для соединения поперечной балки несущей стойки с ходовыми колёсами. В канатных тележках поперечину прикрепляют к торцу балки, на которой установлены канатные блоки. В этом случае уменьшается высота тележки, что позволяет рамы балансиров ходовых колёс монтировать на оси торцов поперечин. Для улучшения компоновки узлов примыкания стоек к мосту, в самоходных тележках применяют малогабаритные редукторы или механизм передвижения выполняют с центральным приводом.

Лебёдки

Ход натяжения тягового каната ориентировочно может составлять 0.8-1.2 % и 1.5-2.5 % длины пути тележки для лебёдок соответственно с нарезными барабанами и шкивами. При ходе тележки 40-45 м применяются натяжные лебёдки. Для фрикционных лебёдок иногда применяют автоматические натяжные устройства (грузовые или пружинные). Их рекомендуют использовать при скоростях передвижения 0.3-0.5 м/с и ходе тележки 20-25 м. В качестве натяжных используют поворотные под действием собственного веса лебёдки, рамы которых шарнирно смонтированы на основании с обеих сторон от шкива.

Лебёдки могут быть выполнены:

Ходовое устройство козловых кранов

Механизмы передвижения выполняют в виде одноколёсных или балансирных тележек, соединяемых с основанием стоек опор или ходовых балок. Приводные двигатели имеют фазный ротор; в козловых кранах с электроталями грузоподъёмностью 5 т и менее часто применяют короткозамкнутые двигатели. Балансирные тележки могут быть выполнены с установленными на промежуточные ходовые колёса зубчатыми венцами, связанными между собой колесом. Иногда на выходной вал редуктора выполняют с третьей дополнительной опорой — с целью уменьшить нагрузку на корпус редуктора. В некоторых механизмах передвижения вал ведущего колеса монтируют на двух опорах и соединяют с редуктором зубчатой муфтой, однако это приводит к существенному увеличению ширины ходовой тележки. У механизма передвижения с навесным редуктором отсутствует консольная нагрузка и открытые передачи. Иногда валы редуктора и колёса соединяют с помощью жёсткой тарельчатой муфты. В козловых кранах применяются различные узлы установки ходовых колёс от мостовых кранов — цилиндрические и сварные буксы, закрепляемые внутри опоры. При использовании горизонтальных редукторов компоновка и рама усложняются; возрастают боковые габариты тележки. При использовании вертикальных редукторов значительно снижается масса и габариты тележки.

Технические характеристики

Технические параметры козловых кранов отличаются в зависимости от модели, однако существует ряд общих параметров для всех козловых кранов:

Технические характеристики козловых кранов

  • грузоподъемность – в диапазоне от 3 до 50 т;
  • длина мостового пролета – от 9 до 32 метров;
  • подъемная высота – от 6 до 9 м;
  • рабочий диапазон температур — ± 40 оС;
  • скорость перемещения кранового оборудования в минуту – от тридцати метров.

Остальные параметры варьируются от модели к модели. Среди большого количества козловых кранов целесообразно рассмотреть наиболее ходовых их представителей.

КК-32

КК-32 используется для крупнотоннажных грузов до тридцати тонн брутто. Грузозахватный орган – спредер. Перемещение груза осуществляется в любом направлении.

Технические параметры:

Внешний вид КК-32

  • грузоподъемность – 40 т;
  • пролет моста – 25 м;
  • вылет консоли – 5 м;
  • крановая база – 14 м;
  • темп подъема груза – 11,7 м/мин;
  • мощность электрических двигателей – 190 кВт;
  • масса крана – 158 т.

Скорость передвижения телеги – 59 метров в минуту, крана – 53 метра.

КК-20

КК-20 используют для оборудования открытых площадок при необходимости перемещения грузов не тяжелее двадцати тонн. Система безопасности представлена ограничителями грузоподъемности. Высота подъема крюка составляет 11,2 метра.

Значения рабочего пролета находятся в широком диапазоне от 16 до 32 метров. Собственная эксплуатационная масса козлового крана этой модели – 40-60 т. Кабина управления устанавливается стационарной или передвижной.

Размеры КК-20

КК-5

КК-5 – это легкий козловой кран с грузоподъемностью 5 тонн. Имеет двухконсольную конструкцию. Пролет козлового крана – от 16 до 32 метров. Высота перемещения и подъема материалов на крюке – до 11,2 м. Управляется из оборудованной кабины или дистанционно при помощи пульта.

Эксплуатационный вес оборудования – 16 тонн. Подъем и опускание груза, а также перемещение его вдоль мостовой конструкции осуществляется электрической талью.

Внешний вид и габаритные размеры козлового крана КК-5

КК-20-32

КК-20-32 способен поднимать и перемещать грузы массой до двадцати тонн включительно. Ширина колеи крана достигает 32 метров. С каждой стороны вылет консолей – 850 см.

Крюк поднимается на высоту до 6,45 м. Вместе с грузозахватным органом козловой кран весит пятьдесят тонн. Производится Зуевским литейно-механическим заводом.

Внешний вид КК-20-32

КК-12-5

КК-12-5 – это козловой кран с параметром грузоподъемности 12,5 тонн. Техника передвигается со скоростью до 0,61 м/с, аналогична скорость передвижения вагонетки. Подъем осуществляется со скоростью 0,2 метра в секунду.

Общая мощность электрических двигателей – не больше 86 кВт. Подкрановые рельсы устанавливаются по ГОСТ-714 типа Р50. Кабина управления передвижная или стационарная. Согласно СНиП, может выдерживать колебания до 8 баллов, отчего относится к категории сейсмоустойчивых.

Технические характеристики КК-12,5

КК-25

КК-25 – оборудование производства Бываловского машиностроительного завода. Грузоподъемность – 25 тонн. Размер пролета – 40 м. Минимальная длина пролета – не больше двадцати метров.

Высота подъема грузозахватного устройства – 12,2 м. Группа рабочего режима – А3 и А4.

Размеры КК-25

Основные узлы и механизмы козловых кранов

Конструктивные особенности козловых кранов в значительной мере определяются их назначением. Больше всего изготовляется кранов общего назначения (грузоподъемностью 3—50 тс), которые иначе называются также перегрузочными козловыми кранами. Эти краны применяются для обслуживания складов штучных и насыпных грузов, железнодорожных контейнерных площадок, нижних складов леспромхозов и т. п., а также для выполнения различных технологических операций, например на заводах по производству железобетонных изделий и конструкций.

К козловым кранам специального назначения относятся краны для обслуживания гидротехнических сооружений, для строительно-монтажных работ, для сборки судов и др.

Козловой кран

, кран мост которого опирается на крановый путь при помощи 2-х опорных стоек.Мост выполняется либо решетчатым, либо сплошным. Козловые краны могут изготовляться с одной или двумя консолями или без них. Длина консолей выбирается в соответствии с назначением крана.

Козловые краны общего назначения, так же как и мостовые краны общего назначения, снабжаются механизмами, предназначенными для подъема груза, передвижения тележки и передвижения крана.

Привод механизмов

подъема груза и передвижения тележки может быть установлен непосредственно на грузовой тележке (самоходные тележки) или стационарно на мосту (тележки с канатной тягой: в этом случае на мосту установлена грузоподъемная лебедка состоящая из электродвигателя с тормозом, эластичной муфты, редуктора и канатного барабана. И крановая тележка, имеющая опорные катки и направляющие блоки грузового каната).

В качестве грузовой тележки

при грузоподъемности крана до 5 тс и среднем режиме работы обычно используются типовые электрические тали (тельферы), перемещающиеся по ездовой монорельсовой балке. В кранах большей грузоподъемности применяются монорельсовые канатные и самоходные тележки или двухрельсовые. Последние выполняются как подвесными, так и опорными. Опорные тележки перемещаются по рельсам, уложенным на верхние пояса балок моста. В козловых кранах с опорными тележками обычно применяются типовые грузовые тележки мостовых кранов.

Механизмы передвижения

козловых кранов общего назначения выполняются с раздельным приводом опор. Опорные стойки снабжены опорными тележками (холостые, приводные). Ходовые тележки состоят из электродвигателя с тормозом, эластичной муфты, червячного редуктора и ходовых колес.

При малых пролетах краны оборудуются неподвижными кабинами управления, располагаемыми на жесткой опоре. При больших пролетах, когда наблюдение за грузозахватным органом из одного места затруднено, кабину выполняют перемещающейся совместно с грузовой тележкой.

Кран снабжен системой управления (из кабины, с пола посредством кнопочной станции) и электрооборудованием.

Дополнительно приборами и устройствами безопасности

  • ОВП – ограничитель высоты подъема груза (блочной подвески);
  • Два ограничителя механизма хода крана ;
  • Два ограничителя механизма хода тележки;
  • Блокировка двери кабины;
  • Аварийный выключатель;
  • Блок замок или ключ управления;
  • Ограничитель грузоподъемности (если по технологии возможен перегруз крана);
  • Анемометр, если ширина пролета моста более 16 м.( определяет силу ветра и при величине большей указанной в паспорте крана издает звуковой сигнал);
  • Противоугонное устройство (рельсовый захват);
  • Звуковой сигнал.

Рис.3 Козловой кран

Описание

Козловой кран состоит из следующих элементов:

  • металлический мост;
  • тележка, установленная или подвешенная на мосту и способная по нему передвигаться;
  • две опоры, каждая из которых включает одну или две стойки;
  • платформы опор для передвижения по подкрановому пути;
  • механизм подъёма груза;
  • механизм передвижения тележки;
  • механизм передвижения крана.

Козловые краны по назначению подразделяют на:

  • перегрузочные (общего назначения);
  • строительно-монтажные;
  • краны специального назначения (например, краны для гидротехнических сооружений).

Типовые характеристики кранов

Тип кранаГрузоподъёмность,Пролёт,Высота подъёма,
Перегрузочный3.2-5010-407-16
Строительно-монтажный300-40060-8020-30

По конструкции моста козловые краны делят на:

  • краны с однобалочным мостом;
  • краны с двухбалочным мостом.

По количеству стоек козловые краны разделяют на:

  • краны с одностоечными опорами;
  • краны с двухстоечными опорами.

Наиболее распространены козловые краны с двухстоечными опорами. Одна из опор может быть жёстко соединена с мостом (жёсткая или пространственная опора), а другая — шарнирно (гибкая или плоская опора). У козловых кранов с пролётом менее 25 обе опоры выполняют жёсткими. Рельсовый путь каждой из опор тяжёлого крана (грузоподъёмностью 1000 и более) может состоять из 2-х и более рельсов. Ходовые тележки имеют в этом случае пространственную балансирную подвеску. В некоторых случаях рельсы укладывают на разных уровнях при различной высоте опор.

Кран называют полукозловым

, если мост одной стороной опирается на подкрановый путь, а другой — на опорные стойки.

Грузовая тележка перемещается по мосту крана. Механизм передвижения тележки, как и механизм подъёма, может быть установлен на тележке (автономная грузовая тележка) или на металлической конструкции моста. Нередко механизм подъёма установлен на металлоконструкции, а тележка лишь снабжена механизмом передвижения.

Грейферные козловые краны (см. грейфер (грузозахват)) оборудованы специальной грейферной лебёдкой и при наличии механизма подъёма имеют механизм замыкания грейфера.

Если имеется необходимость ориентации груза, то тележку снабжают поворотной частью, как тележку металлургических кранов.

Для уменьшения раскачивания груза может быть использован жёсткий подвес грузозахватного устройства.


Бесконсольный козловой кран на складе леса в пос. Черёмушский Архангельской обл.

Двухконсольные козловые краны имеют двухстоечные опоры, однобалочные или реже — двухбалочные мосты. По конструктивной схеме выпускают большинство козловых кранов специального назначения.

Козловые краны с электроталями (грузоподъёмностью от 8 до 12.5 и пролётом до 20-25 ) обычно выполняют с трубчатым или коробчатым мостом, иногда усиливаемым шпренгельной системой. Козловые краны грузоподъёмностью от 12.5 до 32 и пролётом 25-32 , в основном, изготовляют с решётчатой металлоконструкцией.

Преимущественное распространение получили козловые краны общего назначения, в первую очередь, краны с гибкой подвеской грузозахватного устройства:

  • грейферные;
  • крюковые;
  • магнитные.

Параметры козловых кранов общего назначения грузоподъёмностью 3.2-32 с пролётами 10-32 и высотой подъёма 7.1; 8.0; 9.0 и 10 устанавливается согласно ГОСТ 7352-81.

Козловые однобалочные краны

. Козловые краны с однобалочными мостами и одностоечными опорами применяют редко, что в значительной мере объясняется относительной сложностью консольной грузовой тележки.

Козловые двубалочные краны

. Козловые краны с двухбалочным мостом более металлоёмки; основным их преимуществом является возможность применения типовых грузовых тележек от мостовых кранов и изготовление коробчатых пролётных балок по отработанной технологии.

Конструктивные особенности козловых кранов

Несмотря на общее название (из-за внешнего сходства опор с монтажными козлами), существуют разные виды козловых кранов. Они различаются назначением, конструкцией моста, количеством консолей, типом привода и грузозахватного механизма. Каждая конструктивная особенность непосредственно влияет на спектр решаемых грузоподъемным оборудованием задач.

Назначение козловых кранов мостового типа

  • Козловые краны общего назначения (перегрузочные). Это двухконсольные электрические козловые краны на рельсовом ходу грузоподъемностью 3,2-32 тонны и выше. Длина их пролета составляет от 4 до 40 метров, а высота может доходить до 15 метров и более. Перегрузочные козловые краны применяются для погрузочно-разгрузочных работ и транспортных операций на открытых складах и участках по изготовлению железобетонных изделий и металлических конструкций.
  • Строительно-монтажные козловые краны. Разработаны для сборки модульных гражданских и промышленных зданий, а также монтажа оборудования на предприятиях. Грузоподъемность таких кранов может доходить до 400 тонн, длина пролета до 80 метров, а высота до 30 метров.
  • Козловые краны специального назначения. Представляют собой подъемно-транспортное оборудование, предназначенное для обслуживания гидротехнических сооружений, портов и крупных железнодорожных узлов. Длина пролета такого крана может быть более 130 метров высота подъема доходит до 80 метров, а грузоподъемность до 500 тонн.

Конструкция пролетного строения

  • Однобалочные козловые краны просты в обслуживании, а благодаря доступности отдельных узлов легко обрабатываются антикоррозионными составами. Поперечные балки старого образца имеют трубчатое сечение или выполнены в виде решетчатой фермы. Наша компания применяет современную технологию и изготавливает пролетное строение коробчатого типа.
  • Двухбалочный козловой кран надежней однобалочного и имеет больший срок эксплуатации. Пролетное строение представляет собой коробчатую конструкцию как и в однобалочном типе. Коробчатая конструкция имеет меньшие габариты и ее проще транспортировать. Грузоподъемность двухбалочных козловых кранов постоянная по всей длине моста, включая консоли. Она доходит до 50 тонн, а в кранах специального назначения – до 1600 тонн.

Двухбалочный козловой кран

Однобалочный козловой кран

Расположение консолей

Консоль представляет собой часть пролетного строения, которая выходит за пределы опоры и служит для расширения рабочей зоны крана.

  • Безконсольные козловые краны представляют собой подъемно-транспортное оборудование, у которого грузовая тележка перемещается только по основному пролету. Используются для проведения строительно-монтажных работ.
  • Одноконсольные козловые краны – это крановое оборудование, у которого часть пролетного строения выходит за пределы опоры только с одной стороны.
  • Двухконсольными являются большинство козловых кранов, за пределы опор выходят обе части моста.

Типы грузозахватных механизмов

  • Крюковый.иверсальное грузозахватное устройство, выполненное в виде однорогого или двурогого крюка. Двурогий крюк разработан для работы с грузами массой более 50 тонн. Груз подвешивается на крюк с помощью специальных захватов или системы гибких строп.
  • Магнитный. Грузозахватное устройство представляет собой электромагнит постоянного тока, грузоподъемностью до 30 тонн. Такой тип грузозахватного механизма разработан для работы со стальными и чугунными грузами.
  • Грейферный. Выполнен в виде ковша с двумя челюстями и приводится в действие тросами или с помощью гидравлического устройства. Применяется для подъема сыпучих и штучных материалов, используется в сельском хозяйстве, угледобывающей промышленности, на лесозаготовительных предприятиях и в других сферах народного хозяйства.

Типы привода козловых кранов

  • Электрические козловые краны используются на открытых площадках и передвигаются только по подкрановым путям. Все механизмы такого крана приводятся в движение электродвигателями, управление может осуществляться с подвесного пульта, при помощи радиоуправление или стационарной кабины, а так же передвижной кабины только в двухбалочном типе.
  • Ручные козловые краны используются как на открытых площадках, так и в закрытых помещениях. Такие грузоподъемные механизмы передвигаются на колесах и могут использовать в качестве грузоподъемного механизма как ручную таль, так и электрический тельфер.

Классификация

Промышленность выпускает несколько видов кранов. В основе классификации лежат признаки, которые учитываются при ее создании. По назначению бывают следующие установки:

  1. Общего назначения. Это перегрузочные краны, которые можно встретить на открытых площадках. Их используют на складах и в компаниях, которые занимаются выполнением погрузки и разгрузки.
  2. Строительно-монтажные. Они незаменимы при монтаже оборудования. Их используют в портах, на промышленных и строительных площадках, при возведении мостов и других объектов.
  3. Оборудование, предназначенное для обслуживания гидроэлектростанций. Здесь краны используют для подъема бьефов ГЭС, они требуются для монтажа агрегатов. Устройства применяются при ремонте плотин и шлюзов.

Существует и другая классификация. В зависимости от конструкции краны бывают с одностоечными опорами, промышленность выпускает оборудование с разветвленными опорами.

Краны различаются по типу металлоконструкции. Они могут быть трубчатыми и ферменными, выделяют коробчатые устройства и те, что имеют балочные конструкции. Есть классификация по виду пролетного строения, в продаже встречаются следующие виды козловых кранов:

  • Двухбалочные. Они применяются во всех отраслях промышленности. Их используют для проведения погрузки и разгрузки, для перемещения материалов. Краны востребованы на железнодорожных станциях, они требуются в речных и морских портах, на складах и промышленных площадках.
  • Кран козловой однобалочный. Он отличается простой конструкцией. Устройство состоит из балки и 2 опор, консольной тележки и механизма, используемого для подъема грузов. Рабочие управляют им из кабины либо при помощи расположенного на полу пульта. Однобалочный кран часто требуется на складах, судостроительных предприятиях, промышленных площадках. Его монтируют там, где в качестве опоры нельзя использовать стены или потолок.
  • Бесконсольные. Их устанавливают, если на площадке нельзя монтировать консольный кран. Устройства отличаются простой конструкцией, но скорость перемещения грузов низкая.
  • Одноконсольные. Кран состоит из моста на опорах. Для его движения должны быть проложены рельсовые пути, козловых кранов на предприятии может быть несколько. Их устанавливают в разных точках промышленной площадки, управление осуществляется из кабины. Если пролеты меньше 25 м, их устанавливают на 1 из опор либо фиксируют на мосту возле нее.
  • Двухконсольные. Устройства состоят из 4 опор и моста, который является грузонесущим элементом. Его делают в виде решетчатой фермы, также он может быть выполнен из 2 спаренных балок из металла. Части фермы, которые выступают за опорные стенки, называются консолями. Такая конструкция отличается от других повышенной прочностью, это дает возможность двухконсольным кранам перемещать тяжелые грузы. Участки фермы, выступающие за пределы опорных стоек, называются консолями.

Для нужд предприятия можно приобрести мини-установки или мобильный козловой кран. Он использует для перемещения собственное колесное шасси, с помощью такого устройства можно передвигать грузы весом до 5 т. Производители выпускают мобильные системы, перемещающие тяжести большего веса, например до 10 т.

Специализированные предприятия выпускают разные модели устройств, организации стоит приобрести полукозловой кран. Это подъемный механизм, отличающийся высокой эффективностью. Его используют на узких площадках, на которых невозможно применять другую технику.

Конструкция включает в себя ферму, которая с одной стороны опирается на 2 опоры, они перемещаются по рельсовому пути. Движение другой стороны конструкции осуществляется по путям. Их прокладывают на опорах или закрепляют на консолях строений.

Краны козловые контейнерные представляют собой машины для поднятия средних и крупнотоннажных контейнеров. Чаще всего их используют в грузовых терминалах, расположенных в черте морских и речных портов, на железнодорожных станциях. Установки работают как в ручном, так и в автоматическом режиме. Возможен полуавтоматический вариант работы.

Консольно-козловые краны широко используются в строительстве, промышленности и деревообработке. Установки потребляют мало электроэнергии, этим они отличаются от других разновидностей подъемных механизмов. Краны плавно двигаются по путям. Механизмы служат долго, они функциональны и надежны.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
