Как правильно подобрать кабельный чулок
В первую очередь здесь все зависит от самого кабеля и его трех характеристик:
диаметр
Вам нужно знать именно диаметр, а не сечение жил!
вес
допустимое усилие тяжения
Максимальное усилие тяжения выбранного чулка должно быть больше, чем у протягиваемого кабеля.
После этого обращайте внимание на трассу кабельной линии. Присутствуют ли там другие КЛ, наличие агрессивной среды, как близко расположены токоведущие части. От этого будет зависеть выбор материала чулка – сталь или полимерный композит
От этого будет зависеть выбор материала чулка – сталь или полимерный композит.
При наличии большого количества поворотов, лучше взять двухпетлевой чулок. Как говорилось выше, он более гибкий.
Если вы тянете оптоволоконный кабель с уже оконцованными муфтами, дабы их не повредить, используйте разъемные чулки. Сама муфта при этом крепится изолентой к протяжке.
После этого по диаметру кабеля подбираете необходимый чулок. На рынке есть модели от 4 до 180мм.
Он может быть как с обычным рукавом, так и с удлиненным. Запомните, что удлиненный вариант выдерживает большее тяговое усилие.
Они имеют в своей маркировке букву “У”.
Характеристики кабельного чулка
На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.
Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям. Характеристики чулка для захвата кабеля
Характеристики чулка для захвата кабеля
Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.
Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.
К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.
По ГОСТу КМЧ должен иметь следующие характеристики:
- жилы с маркировкой с единообразным цветом для их идентификации;
- внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
- значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.
Вам это будет интересно Особенности кабеля ВБбШв

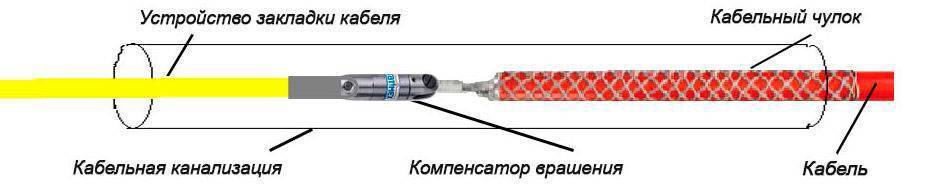

Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.
Вид крепления на МЧ
Как это работает?
Чтобы одеть чулок на кабель, надавливаете ладошкой на его открытый конец.
Диаметр рукава при этом значительно расширится, и его спокойно можно будет натянуть на оболочку. Дабы протолкнуть рукав как можно дальше, двигайте его поступательными движениями вперед.
После чего, достаточно слегка потянуть рукой за петлю, и рукав плотно обожмет всю оболочку.
Заметьте, что монтаж на СИП, несколько отличается от кабельного. Чтобы без проблем натянуть чулок на любой провод СИП, вам потребуется каждую его жилу сделать на 5-10 см короче предыдущей.
То есть, не перекусывать СИП ножницами в одном месте, а резать жилы ступенчато по отдельности.
Далее не помешает зафиксировать их между собой парой витков изоленты.
После натяжки, конец рукава также фиксируется изолентой.
Дело в том, что при монтаже на ВЛИ по роликам, этот хвост может где-нибудь зацепиться.
В особенности, если вам понадобится временно ослабить натяжку и СИП начнет уходить назад.
Дабы чулок не съехал, его открытый конец и приматывается к изолированным жилам.
После усадки, на конец петли надеваете трос-лидер и начинаете протяжку с выбранным усилием. Рукав никуда уже более не денется и не соскочит.
Заметим,что для беспрепятственного прохождения по роликам, не рекомендуется использовать чулки с защитным коушем на петле.
Благодаря силам трения и сжимающим усилиям, которые равномерно будут распределены по всей длине чулка, вы получите 100% надежность захвата. Чем с большим усилием вы будете тянуть, тем плотнее рукав будет впиваться в оболочку.
Это обеспечивается за счет того, что стальные нити на рукаве расположены не параллельно, а под углом относительно самого кабеля.
При этом никакого давления на токоведущие жилы передаваться не будет. Чтобы снять чулок, просто сдвиньте поступательными движениями открытый конец в сторону петли, и он у вас спокойно соскользнет с оболочки.
Для чего кабель помещают в металлическую трубу
В ходе эксплуатации электропроводка подвергается различным воздействиям. Изнутри это скачки напряжения, которые могут привести к разрушению провода и оплетки. Снаружи прочности электрокабеля могут угрожать влажность, ультрафиолет, химически агрессивные вещества. Но самой частой причиной нарушения целостности кабеля является физическое воздействие: удар, сжатие, растяжение. Даже спрятанная в стену, пол, потолок или под землю проводка может быть повреждена сверлом или зубилом во время ремонта, элементами несущих конструкций при усадке, сжатием грунта при передвижении техники над закопанными линиями коммуникаций.
В большинстве случаев достаточной защитой для кабелей электросети будет полимерный короб или гофрированный стальной кожух.
Но бывают ситуации, когда приходится прибегать к более дорогостоящему и технически сложному решению – укладыванию электрокабелей в металлическом трубопроводе:
Если помещение, в котором располагается участок электросети, возведено из легковоспламеняемых материалов, либо такие материалы использованы в отделке и обстановке. В деревянном доме, в бане или на террасе деревянные стены или обшивка легко загорятся даже от небольшой искры, если у кабеля повреждена оплетка.
- Если пожароопасно само помещение в силу функционального назначения. Например, в мастерской, где работают с металлом, искра от сварочного аппарата или болгарки может прожечь оплетку электропровода и вызвать короткое замыкание. На кухне или в котельной опасны для проводки печь, кухонная плита, отопительный котел. В таких помещениях можно спрятать в металлические трубы не всю электропроводку, а только участки, находящиеся в пожароопасных зонах.
- Использование труб при прокладывании электрокабелей подземным способом необходимо, особенно в каменистом грунте, под дорогами и пешеходными дорожками. На таких участках проводу угрожает движение камней при усадке грунта, давление почвы и живущие под землей грызуны.
- Если электропроводка проложена открытым способом, где велик риск механического повреждения. Например, в спортивном зале, где работают с тренажерами, легко пережать или перебить кабель, в мастерской, где обрабатывают стекло, дерево или камень повредить оплетку может осколок обрабатываемого материала.
- Если металлические трубы являются элементом декора. Стиль лофт, при котором помещению стараются придать сходство с промышленным объектом, предусматривает прокладывание коммуникаций открытым способом. Винтаж или ретро-стиль также предполагает прокладывание проводки по стенам и потолку – металл для изоляции в этом случае подходит больше других материалов и по стилю, и по безопасности.
Рекомендуем ознакомиться: Как сделать отопление металлическими трубами
Как просунуть кабель в гофру без проволоки
Бывает так, что пользователь в целях экономии приобретает более дешевые гофрированные трубки без зонда-струны. Продеть кабель внутрь таких изделий на порядок сложнее.
Процесс укладки проводки в гофру без перетяжной проволоки имеет следующий алгоритм:
Свободный край проводника загибается на 180 градусов, во избежание зацепов внутри канала.
Один монтажник начинает осторожно проталкивать кабель, а другой по мере его продвижения обеспечивает удобную конфигурацию гофрированной оболочки. Как правило, на реализацию процедуры этим способом уходит много времени.. Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком)
Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса
Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком). Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса.
Кабельный чулок
Виды кабельных чулков и их отличия
Как вы понимаете, нет одного универсального чулка на все случаи жизни. Для каждого вида работ и марки кабеля или провода, придется подбирать соответствующий экземпляр.
Самым распространенным считается классический или торцевой вариант с одной петлей и одним открытым концом. Его называют стандартным монтажным чулком.
В своей маркировке после указания диаметра, может иметь цифру «1».

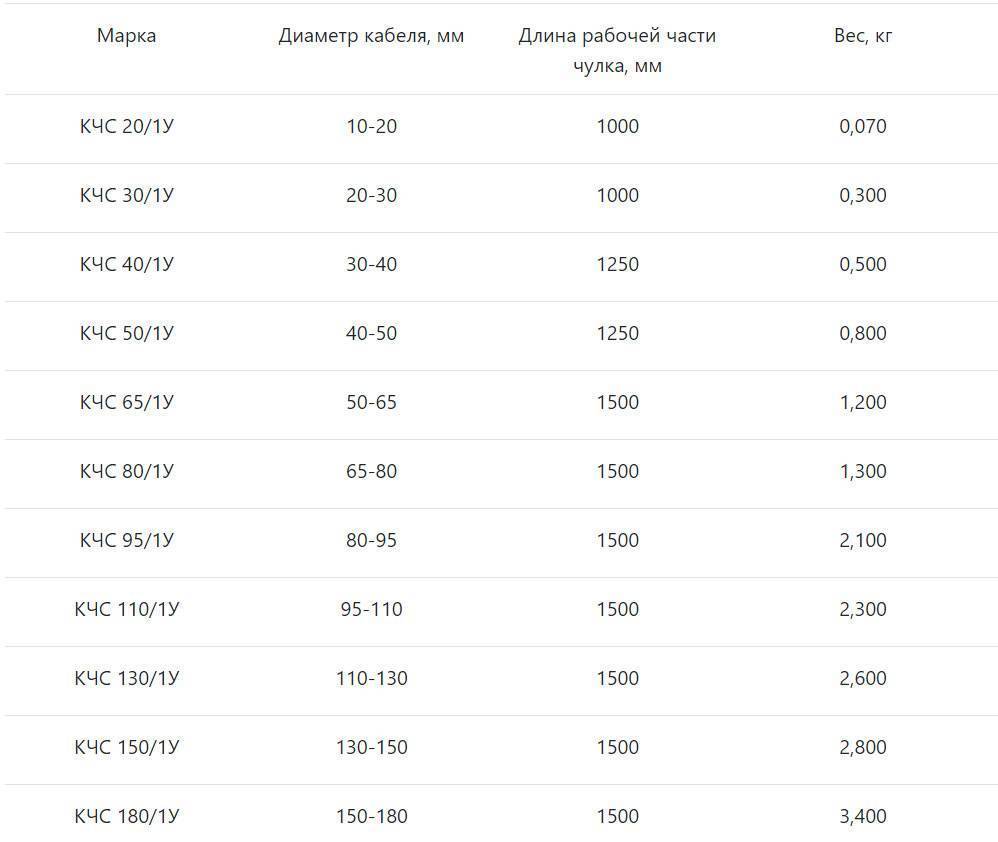

Вот технические характеристики таких изделий, с указанием расчетного диаметра, длин рукавов и усилий тяжения.
Есть и более совершенный вариант — стандартные с двумя петлями.
Его проще натягивать на кабель и он более эластичный.
Еще особенностью такой модели является сквозное отверстие для кабеля. За счет него, вам не обязательно хватать КЛ за конец, а можно отступить несколько сантиметров ниже.
Это актуально при монтаже претерминированного кабеля.
Следующая разновидность — проходные чулки.
Они используются, при протяжке кабеля не за его конец, а где-то в промежутке или посередине трасы. Это изделие имеет два открытых конца рукава.
При этом сам рукав разъемный. То есть, вам не придется натягивать чулок в начале кабеля и тащить его по всей оболочке до нужного участка.
Просто раздвигаете боковую часть рукава, одеваете его на кабель в любом месте, сдвигаете сетку так, чтобы ячейки переплелись между собой и шнуруете их стальным тросиком или спицей.
Транзитные чулки вообще не имеют петель.
Этот вариант используется в том случае, если вам необходимо заменить старый кабель на трассе, и при этом одновременно проложить новый.
Чтобы не делать двойную работу, цепляете транзитным чулком новый КЛ к старому, и вытаскивая старый из кабельного канала, автоматически укладываете на его место новый.
Транзитные модели идут длиной более 1м и очень редко используются на большие сечения.
Если вам необходимо проложить группу кабельных линий, зачем тянуть все по отдельности и терять время, если можно сделать все за раз.
В этом вам помогут тройные чулки. Петля у них одна, а вот рукавов сразу три.
Обратите внимание, что если вы прокладываете одновременно три кабеля с тремя стандартными чулками, например пофазная высоковольтная КЛ из сшитого полиэтилена, то вертлюги должны закрепляться в разбежку, а не в одной плоскости
Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки.
На электрических подъемных кранах или при подвеске на опоре, дабы не заморачиваться со спецкрепежом, это может быть очень выгодным решением.
Для проводов высоковольтных линий 110-750кв и грозотросов стандартные чулки не всегда подходят.
Из-за малого коэффициента трения, при больших усилиях, они могут соскальзывать. Здесь применяют изделия с маркировкой КЧГ и специальным типом плетения.
Вначале чулка сплетаются одиночные пары тросиков, потом идут двойные, а заканчивается все тройными парами. Это позволяет создать первоначальное хорошее сцепление.
Далее усилие тяжения переходит на двойную пару, а основную нагрузку несет на себе тройное плетение. Поэтому, если при натяжке голого провода АС или грозотроса, у вас постоянно соскальзывает чулок, не спешите ругать производителя, возможно вы неправильно подобрали модель.
Инструкция по использованию
Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:
Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.
Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.
Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.
Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
- Как протянуть кабель через гофру
- Что такое наведенное напряжение
- Что делать, если разбилась энергосберегающая лампа
Как действует кабельный чулок
Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.
Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)
Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.
Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.
Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.
Разновидности кабельных чулков
Учитывая условия монтажа, кабельные рукава делятся на несколько видов. Выбор зависит от типа работ, для которых приобретается изделие.
Использование КЧ в промышленности
Классический с одинарной петлей
Данный тип подойдет для протягивания кабелей и захвата их с торца. Имеет двухмерную тросовую основу, сделанную из стальных жил.
Проходные с двумя или одной петлей
Такой вариант используют во время прокладки электропроводов в местах с легкой проходимостью, не на глубине и без поворотов.
Также есть и другие разновидности:
- разъемные для монтажа электропровода;
- переносные для отдельных проводников;
- тройные и боковые для проводов и электрокабелей с небольшим диаметром.
Разновидности КЧ
Кабельный чулок своими руками
В основном приборы делаются из стальной проволоки с сечением 3мм. С целью дальнейшего удобства при работе с ним, проволока выбирается по мягче, желательно оцинкованная. Причем лучше брать проволоку по размеру. Так для кабеля диаметром 3 сантиметра, приспособление будет сделано из трех миллиметровой проволоки, если сечение кабеля меньше, то и проволоку желательно выбирать меньшим диаметром.
Кабельный чулок усиленный
Чтобы связать проволоку для кабельного чулка рекомендуется применение таких инструментов как бокорезы или плоскогубцы. Расчет длины проволоки берется также в соответствии с сечением электропроводки.
Например, для четырех сантиметрового провода необходимо три метра проволоки. Она перегибается напополам, при этом на сгибе формируется петля со скруткой. Петлю можно скрутить посредством специальных приборов, или зацепив за какой-нибудь штифт.
Далее проволока присоединяется к торцу электропровода и производится обмотка оставшимися концами проволоки. При этом первый конец сдерживает петлю чулка, вторым производится обмотка проволоки на кабель.
Обмотка изготавливается внатяжку, с плотным прилеганием. Два конца проволоки закручиваются синхронно, под углом 45 градусов. Величина длины приспособления для протягивания электропровода с диаметром в 4 сантиметра должна быть от 60 до 80 сантиметров.
На конце обмотки выполняется по одному полному витку каждой проволокой вертикально проводу. Затем их необходимо стянуть с полной силой и перекрутить между собой. После окончания изготовления чулка нужно отрезать лишнее количество проволоки.
У самодельных чулков также есть некоторые минусы. Одним из таких является выдавливание конца кабеля в сторону. Для исключения такой ситуации необходимо на торце изделия сделать добавочную обвязку более тонкой проволокой. Такой дополнительный механизм делает фиксацию кабеля более надежной. При этом нужно обвязать основные направляющие проволоки по кругу.
Рекомендуется оконечность кабеля с чулком перемотать изолентой для того, чтобы не допустить повреждения кабеля, а также для более эффективного закрепления.
Для улучшения конструкции кабельного чулка так же используют воронкообразный наконечник, который одевается на вводный конец устройства, при этом захватывая петлю.
Зачастую этого изделия хватает на 7-9 канализационных пролетов.
Из чего и как сделан — конструкция
А еще чулок сконструирован таким образом, что при превышении тягового усилия на разрыв, рвется не сам чулок, а крепление тросика к нему. Заметьте, именно точка крепления, а не рукав.
Все чулки изначально должны подбираться таким образом, чтобы рукав рвался позже, чем монтируемый кабель. Как это рассчитать, будет сказано дальше.
Кабельные чулки изготавливаются на заводе, с применением ручного, а не машинного плетения.
Они имеют такую структуру, что при нажатии на открытый конец, значительно увеличивают свой диаметр.
При растягивании диаметр уменьшается. Соответственно, чем больше и сильнее вы тянете, тем прочнее он “вгрызается” в сам кабель.
Причем он отлично держит не только круглые кабеля, но и плоские. Например, популярную марку ВВГнг.
А вот при использовании некачественного NYM, будьте осторожны. Бывает такое, что срывает изоляцию. Поэтому внимательно относитесь к выбору и покупке кабеля. Не нарвитесь на подделку.
Два основных элемента чулка это:
рукав
петля
Так как зачастую кабель приходится протаскивать по сырым траншеям, верхний слой рукава должен быть оцинкованным. Это защищает его от коррозии.
Есть также изолированные рукава. Они выполнены из полимерных диэлектрических материалов.
Где могут понадобиться такие чулки? Например, при укладке кабеля в воде или там, где есть вероятность приближения к токоведущим частям на недопустимые расстояния.
Допустим, вам нужно протянуть провод СИП под действующей ВЛ, находящейся под напряжением. Делать это с длинным металлическим чулком, конечно нельзя.
А вот с изолированным, при соблюдении соответствующих правил ТБ, вполне допустимо.
Длина стального рукава зависит от диаметра кабеля или провода СИП. Она может быть всего несколько сантиметров (для монтажа слаботочки), либо доходить до 2-х метров.
Для крепления к тросу лидеру используется петля. Ее можно встретить как с защитным коушем по краям, так и без него.
Многие предпочитают последний вариант, так как считают такое изделие более гибким.
Кольцо или петля обжимается втулкой. Помимо рабочего функционала, она несет в себе и маркировочную цель.
Именно на ней выбивается рабочий диаметр кабеля, с которым можно работать данным чулком. Указывается минимальный и максимальный размер.
Также на ней может быть выбит заказной номер или артикул, и фирма производитель.
После длительной эксплуатации, тросик зачастую повреждается именно в месте выхода из этой втулки. Поэтому на некоторых моделях сюда одевают термоусадку или пластиковую защитную гильзу.
Есть петли, снабженные на конце специальной втулкой с резьбой (чаще всего М5).
Через нее происходит крепление наконечника или переходника протяжки УЗК.
При монтаже кабельных линий и проводов СИП, по технологии рекомендуется одевать на петлю специальный вертлюг (компенсатор вращения).
Он нивелирует крутящий момент на кабеле и позволяет сохранить его в целости и сохранности при любых поворотах и перекручивании.
Грубо говоря, не будет образовываться никаких “барашков”.
Расчет тяжения
Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?
На конечный результат оказывает влияние несколько факторов:
будете вы тянуть по горизонтали или под углом
А может вообще поднимать КЛ на несколько этажей вверх.
удельный вес кабеля
длина пролета или трассы
есть ли повороты на трассе и их количество
Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.
Общий вес всего монтируемого участка — 3кг*100м=300кг
Коэффициент трения о землю берете в следующей таблице:
Перемножаем эти величины и получаем — 300кг*0,8=240 кг/сил
Можно значительно снизить это усилие, применив комплект роликов.
Исходя из полученного результата, проверяйте выбранный по диаметру чулок.
Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.
Разновидности протяжек
Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:
- сталь;
- стекловолокно;
- нейлон.
Для каждого вида протяжки имеется конкретная зона применения.
Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.
УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.
Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.
Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:
- минимальное трение;
- увеличенная прочность;
- повышенная износостойкость;
- возможность использования в любых климатических условиях.
Виды кабельных чулок и преимущества их использования
Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.
Целесообразность применения кабельных чулок
В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.
Использование подобного технологического приспособления дает ряд преимуществ:
- минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
- снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
- гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
- возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
- высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
- простота установки чулка на кабель и крепления его к протяжке;
- отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Конструктивные особенности чулка
Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.
В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.
Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.
Кабельные чулки для прокладки кабельных линий
Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности.
