Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Ремонт: практические рекомендации

Следует знать, что не только смещение усика может вызвать озвученную проблему и ремонт. Ее причиной может оказаться сбой в настройке груза. И решить ее можно, выполнив следующие действия:

Схема устройства оптического нивелира.

Удалите наклейку с поверхности корпуса. Вскрыв прибор, вы в любом случае лишаетесь гарантии. Снизу вы обнаружите винт из пластика. Открыв его, вы увидите винт, именуемый “А”. Это и есть груз. Внимательно осмотрите платформу. Вы сразу заметите отклонения. Вращая винт “А”, находите нужное положение. Этого можно достичь, повесив отвес на стену. Проверьте положение горизонтального и вертикального лучей. Они должны быть в порядке. Проверьте фронтальный крен. Наконец, чтобы отрегулировать платформу, необходимо слегка ослабить винт, находящийся посередине, а те, что находятся с краев, подтянуть. Это для того, чтобы сместить ее пониже и наклонить вперед. Если вы хотите приподнять платформу, то делаете наоборот. Крайние винты ослабляете, а тот, что в центре, затягиваете

Процесс требует максимальной осторожности. Для этого приобретите материал. Затем на его поверхности сделайте разметку, которая будет соответствовать форме испорченного

Стекло стоит приобретать шириной около 2,5 мм. По окончании произведите замену

Затем на его поверхности сделайте разметку, которая будет соответствовать форме испорченного. Стекло стоит приобретать шириной около 2,5 мм. По окончании произведите замену

Для этого приобретите материал. Затем на его поверхности сделайте разметку, которая будет соответствовать форме испорченного. Стекло стоит приобретать шириной около 2,5 мм. По окончании произведите замену.

Где можно отремонтировать нивелир

После того как вариант починки прибора самостоятельными силами отпал, пора задуматься о том, чтобы отнести его в профессиональную мастерскую. Они находятся практически во всех крупных городах нашей страны.

Помимо починки здесь могут сделать настройку инструмента, его поверку.

• Стоимость починки будет в первую очередь зависеть от месторасположения мастерской.
• Чем дальше он находится, тем дороже встанет ремонт, так как появятся дополнительные траты на пересылку необходимых деталей и комплектующих.
• Во-вторых, на это влияет модель самого инструмента.

Бюджетные модели обойдутся дешевле, нежели модели известных брендов, таких как:

• «Бош»,
• «ДеВольт» и так далее.
• Так детали на них стоят значительно дороже.
• Ну и наконец, сама неисправность, ее серьезность также отразится на стоимости ремонта.

Где опытные мастера установят проблемы и смогут ее решить быстро, а самое главное качественно.

Коррекция маятника: двух плоскостей одновременно

Часто возникает такая ситуация при которой смещены все плоскости и отвес в одну сторону и на одинаковое расстояние.

Если у вас именно такой сбой, то вам повезло, потому что отремонтировать это очень просто.

Для того, чтобы вернуть плоскости в исходное положение, надо покрутить большой поперечный юстировочный винт.

Смещение центра тяжести в маятнике должно происходить относительно того, куда наклонены плоскости, то есть если плоскости завалены влево, то винт надо выкручивать, а если вправо соответственно закручивать.

Примерно такой же винт есть с задней стороны маятника, его трогаем если только есть «кивок» горизонтальной плоскости вверх или вниз относительно искомой плоскости.

Опять же касаемо бэйсика при такой настройке горизонта, надо сначала учесть положение отвеса, по определению если плоскость смотрит вниз, то и отвес должен иметь отклонение в противоположную сторону.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Предлагаем ознакомиться Противопожарный материал для стен

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Основные неисправности

Давайте посмотрим: как отремонтировать лазерный уровень, что можно сделать в домашних условиях.

Не имея специального образования и инструмента, вполне можно справиться с неисправностями, которые возникают в результате небрежного обращения, механической тряски во время перевозки или повреждений корпуса, а также провести обслуживание и ремонт крепежа и штатива.

Если вы обнаружили неточность в показаниях нивелира, можно попробовать это исправить, для чего необходимо разобрать корпус. Внутри вы сможете найти небольшой «усик», который позволяет настраивать лазерную головку, ориентируясь по классическим пузырьковым уровням или отвесу, попробуйте провести настройку лучей в пространстве.

Кроме смещения «усика», на точность показаний может повлиять изменения в настройке специального груза. Вскрыв корпус, осмотрите: в нижней части должен быть специальный пластиковый болт, вскройте его, найдите винт с аббревиатурой «А» – это и есть груз.

В домашних условиях, кроме всего прочего, можно проводить ремонт корпуса уровня, если он получил повреждения, а также заменить стекло закрывающее оптическую систему. Новое стекло можно приобрести готовое или сделать самому.

Еще одной распространенной неисправностью, необходимо считать нечеткую работу или отказ кнопок управления. Причиной данной поломки может стать строительная пыль или излишне сильное давление на сами кнопки в процессе эксплуатации.

Для ремонта вскройте корпус, если вы обнаружите, что контакты кнопок отошли или в результате коррозии отпали, пропаяйте их электропаяльником с соблюдением всех правил пайки.

Если кнопки вышли из строя, что можно определить посредством мультиметра в режиме омметра, при этом они являются нескрываемыми, замените их, подобрав аналогичные новые или подходящие, но другого типа.

Невозможно создать универсальную инструкцию для ремонта уровня, спектр неисправностей может быть очень обширным. Однако заметим, если на вашем нивелире вышел из строя сам лазер или сломалась оптическая система, вы вряд-ли сможете сделать ремонт самостоятельно, в этом случае придется обратиться в мастерскую.

Помните, аккуратное обращение, своевременная чистка и уход, сделают срок службы вашего уровня очень продолжительным, а потому…

Мудрость не в умение находить выход из трудных ситуаций, а в умении не попадать в них.

Это интересно: Вибротрамбовка для уплотнения грунта: виды и технические характеристики

Насколько реально отремонтировать лазерный уровень

Когда из строя выходит болгарка или дрель, то первым делом мастер спешит самостоятельно разобрать инструмент, и отремонтировать его. Мало кто задумывается над тем, чтобы сдавать такие уровни в специализированные сервисные центры. Как только ломается нивелир, то о самостоятельном ремонте мало кто задумывается. Связано это с тем, что прибор имеет сложную конструкцию (на первый взгляд). Если разобраться с устройством инструмента, то никаких проблем с ремонтом не возникает.

Большинство специалистов не советуют самостоятельно производить ремонт устройств. Однако нет ничего плохого в том, чтобы попытаться отыскать причину неисправности, и устранить ее. К тому же большинство поломок можно устранить даже без разборки инструмента.

1. Разрядились батарейки или аккумулятор. Если не включается уровень, то первым делом следует убедиться, что исправны источники питания. Если это батарейки, то их надо заменить, а если аккумулятор, то поставить на зарядку
2. Неисправность контактов или их окисление — если долго не пользоваться прибором, и при этом оставить в нем батарейки на долгое время, то они могут «потечь». В итоге пострадает конструкция прибора. Чтобы исключить такого рода поломки, надо при хранении извлекать батарейки из инструмента. Если это литий-ионные аккумуляторы, то их необходимо хранить исключительно в заряженном виде
3. Выход из строя зарядного устройства — если нивелир работает от встроенного аккумулятора, то из строя может выйти зарядный блок. Узнать о такой поломке можно по отсутствию индикации заряда, когда включается вилка в розетку
4. Не работает горизонтальная или вертикальная проекция — в этом случае необходимо разобрать корпус устройства, и произвести диагностику. Поломки в электросхеме могут определить только знающие и опытные специалисты. Кроме того, для проверки понадобится специализированное оборудование. Однако часто причиной неработоспособности проекций является отпаявшийся проводок. Имея паяльник, следует припаять проводок на место, чтобы в итоге вернуть работоспособность лазерного измерителя проекций
5. Размытая или плохо видная лазерная проекция — в этом случае необходимо разобрать корпус, и проверить чистоту стекла. Стекло обычно засоряется, поэтому его необходимо очистить. Если причиной является не стекло, то надо менять светодиоды или проверять микросхему
6. Не работают кнопки — если она заедает, залипает или вовсе не включается, то подлежит замене. Чтобы заменить кнопку, также нет необходимости везти прибор к специалисту. Следует разобрать его, диагностировать поломку, и по возможности устранить
7. Неисправность указателя — причиной является нарушение целостности грузика. Чтобы устранить поломку, надо разобрать инструмент, и настроить указатель

Это интересно! Если нивелир еще на гарантии, то в этом случае лучше отвезти его в магазин, и сдать на ремонт. Такой ремонт будет бесплатным, и при этом не понадобится самостоятельно выполнять вмешиваться в конструкцию.

Из сказанного выше, можно сказать, что отремонтировать нивелир можно своими руками, без помощи специалистов

Здесь главное аккуратность и осторожность. Если же после разборки не удается выявить причину поломки, тогда следует собрать уровень, и отвезти его в ремонт. Для этого имеются специализированные центры

Для этого имеются специализированные центры

Для этого имеются специализированные центры.

https://youtube.com/watch?v=nHN4rDnUaGg%3F

Почему лазерный уровень неточен?

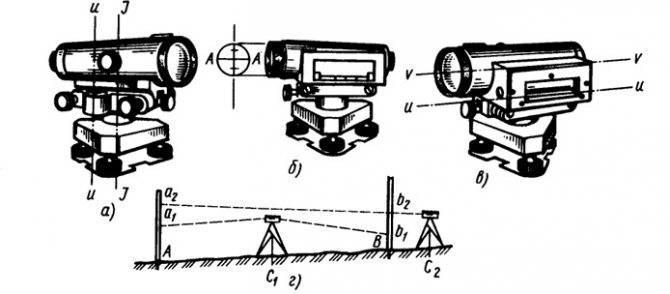

Схемы расположения осей при поверках нивелира: А-В – схемы расположения осей при поверках нивелира; Г – позиции нивелира при третьей поверке.

Причиной ремонта могут послужить нарушение условий хранения, тряска в процессе перевозки. Чтобы проверить рабочее состояние устройства, снятые показания оценивают по нескольким величинам:

• вертикальная линия (именуется y);
• горизонтальная линия (носит название x);
• плоскость в состоянии наклона.

Проверить горизонтальный луч можно простым способом. Для этого потребуется помещение, обладающее большой площадью. Каждая стена должна быть около 20 м. У одной стены поставьте устройство, затем включите его. На стене, граничащей с уровнем, высветится проекция. На ней поставьте отметку. Она будет означать начальную точку.

Затем, развернув прибор на 180°, выполните аналогичные действия на противоположной стороне. Это будет продолжением луча.

Важно! В процессе работы не смещайте инструмент. Переносить его следует так, чтобы все точки, которые вы нанесли до этого, совпадали с центральной

Завершающая метка должна находиться на третьей стене. Она ставится по тому же принципу, что и вторая. Процедуру ремонта следует повторить 2 раза. Таким образом вы сможете исключить погрешность и дальнейшие проблемы с инструментом.

Схема устройства лазерного нивелира.

Обратите внимание на разницу между показаниями. Если она находится в пределах нормы, значит, прибор работает исправно

В противном случае потребуется ремонт. Аккуратно разберите конструкцию. Внутри вы обнаружите маленький усик. Он отвечает за уклон головки. Если во время падения произошло смещение, нивелир будет показывать неточные данные. Поэтому его следует подправить. Некоторые мастера советуют убрать его, аргументируя это тем, что лазерный уровень можно будет использовать в любой плоскости.

Аналогичным образом можно провести проверку по вертикальной линии. Единственная разница заключается в положении устройства. Развернув его на 90°, вы получите проекцию в другой плоскости.

Если полученные данные свидетельствуют о наличии отклонения, понадобится принять меры, указанные выше.

Как проверить лазерный нивелир на точность

Поскольку лазерные уровни могут предоставлять ошибочные показания и после падений, и без видимых причин, перед использованием в строительстве и ремонте для них рекомендуется проводить проверку. Она не занимает много времени и фактически выполняется теми же способами, что и при настройке приспособления.

Проверка на точность горизонтального луча

Проверку уровня на точность по горизонтали проводят способом последовательного поворота. Схема выглядит так:

1. Прибор ставят на небольшом расстоянии от стены и отмечают точку на середине проекции горизонтального луча.
2. Уровень поворачивают, пока край световой линии не достигнет поставленной метки.
3. Оценивают совпадение луча и точки — если есть отклонение вверх или вниз, нужно провести калибровку горизонтали.

Проверка на точность вертикального луча

Проверить уровень на вертикальную точность можно двумя способами. Один из них обычно применяют при настройке лазера — тестируют погрешность по отвесу. Если луч, направленный на нитку с грузом, подсвечивает ее по всей длине, строительный уровень работает хорошо, а если только частично — требует калибровки.

Второй метод связан с определенными затратами сил, но отличается высокой точностью.

1. Лазер устанавливают в начале длинной комнаты, включают в работу и проецируют вертикальную линию.
2. Вдоль черты делают по две метки на полу и на потолке с минимальным расстоянием между ними по 1,5-2 м.
3. Уровень переносят в противоположный конец комнаты и направляют луч в обратную сторону.

Дальше проверяют, проходит ли новая лазерная проекция через метки, выставленные ранее. Если отклонений нет, то калибровку можно не проводить.

Если вертикаль в обратной проекции не проходит через начальные точки, прибор требует настройки

Инструкция как отремонтировать лазерный нивелир с пошаговым описанием

Если столкнулись с ситуацией, когда лазерный уровень перестал работать, то надо сразу приступить к проведению его ремонта. Для начала оцениваем масштабы поломки, и только если выясняется, что причина внутри, то приступаем к разборке корпуса. Все нивелиры разборные, для чего необходимо выкрутить некоторое количество винтов, чтобы снять крышку. Если на уровне перестала работать проекция, то ремонт будет иметь следующий вид:

1. Ремонтировать лазерный уровень надо со снятия корпуса
2. Теперь можно диагностировать поломку. Если не работает одна из проекций, то надо смотреть на исправность контактов. На примере обнаружена неисправность одного контакта, по причине которого и не работает одна плоскость
3. Устранить поломку можно припаиванием провода на свое место. Если он обломился, то надо найти аналогичный провод (без изоляции) и с соответствующим сечением, и припаять его на место поврежденного
4. В итоге остается собрать инструмент и проверить его работоспособность. При сборке нужно проявить аккуратность, чтобы не зацепить провода, и снова не нарушить их целостность

Читать также: Стол из профильной трубы своими руками фото

После сборки необходимо установить источники питания на место, и произвести проверку работоспособности инструмента.

Инструмент работает исправно. Как видно, ремонт не занимает много времени, сил, а также не требует особых знаний. Сломался лазерный уровень, тогда сначала следует выявить причину поломки, а уже после восстановить работоспособность прибора. Только в исключительных случаях рекомендуется прибегать к помощи специалистов, а в 60% случаев можно отремонтировать самостоятельно. Ниже подробное видео описание процесса ремонта лазерного нивелира своими руками.

В итоге надо отметить, что хороший специалист в сервисном центре — это не тот, у которого заоблачные цены на ремонт. Хороший мастер справится с ремонтом быстро, и при этом его услуги не будут стоить столько, сколько стоит новый нивелир.

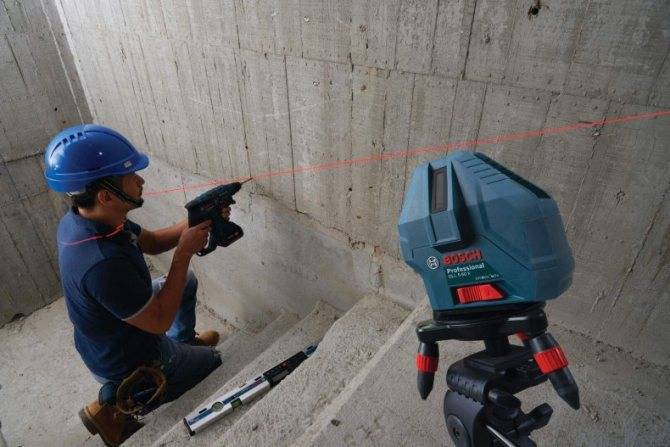

Ремонт лазерного уровня проводится при появлении различных нарушений в работе устройства. Лазерный уровень носит название нивелира и применяется при строительных и ремонтных работах.

Лазерный уровень незаменим при строительстве и ремонте и неполадки в его работе повлияют на точность работ.

Нивелир используется практически каждым профессионалом в области строительства. При выходе этого инструмента из строя или появлении дефектов в его работе требуется провести ремонт. Однако надо помнить, что устройство имеет сложную конструкцию, и не каждая поломка или дефект могут быть устранены собственными силами.

Лазерный нивелир Firecore F212R. Юстировка.

Всем доброго времени суток. Надоело побираться по знакомым, и решил приобрести себе лазерный уровень. Обязательное условие с боковой плоскостью на 90 гр. Выбор пал на FIRECORE F212R Mini

С крестиком спереди и вертикалью сбоку (2V1H). Сразу его проверил на правильность. Оказалось в пределах заявленных характеристик. Но зачем пользоваться хорошим, если можно лучшим. Если лень читать ссылка на магазин есть, если интересно что внутри милости прошу под капот. Я не строитель и не занимаюсь ремонтом уровней, а потому все сказанное ниже, не является истинной последней инстанции, а всего лишь личное мнение автора. На Муське есть довольно детальный обзор, с всевозможными размерами линий, потому повторятся не буду, слегка дополню. С момента предыдущего обзора, упростился чехол и уровень сильно подешевел, сейчас стоимость в районе 40 баксов. Комплект: сам уровень, прищепка, чехол. Продавец общительный, часто дает купончики. Упаковано отлично, отправил курьерской службой, оплатил 23дек. получил 18 янв.

Питание от 3АА, работоспособность сохраняется вплоть до 2,5В, поэтому можно использовать аккумуляторы. Потребление от батарей 4,5 в ( в скобках при 3В), и примерная продолжительность работы от щелочных батарей. Крестик + боковая 32 мА (36 мА) 24ч Крестик 19 мА (21 мА) 38ч Боковая вертикаль 17 мА (18 мА) 47ч Решил сделать ему юстировку. На ютюбе нашел способ сравнения по прошедшему поверку другом уровне, но если у вас есть поверенный уровень, зачем покупать второй. Если только вам надо дополнительный удобный, маленький, компактный (карманный), но это не наш случай, будем исходить что второго нет. Для проверки используем подручные средства. Наклон горизонта (горизонтальный луч и левая и правая стороны равномерно уходят вверх или вниз).

Берем две табуретки №1 и №2 разносим в разные концы комнаты. Ставим уровень возле №1, делаем отметки на ножках табуреток №1 и №2. Переносим уровень к №2 и совмещаем с отметкой на ней. Эту операцию удобно делать когда есть микролифт, или штатив с подъёмником. Теперь смотрим расхождения луча и отметки на табуретке №1. Метки совпали –уровень по горизонту точный. При измерениях табуретки располагаем по ближе к центру луча Отклонение по горизонтали.

Относим уровень подальше в комнате, поворачиваем в одну сторону до края луча. Делаем заметку на противоположной стене, поворачиваем уровень в другую сторону до края делаем вторую заметку. Сравниваем заметки. Должны совпасть. Касательно вертикали крестика, крестик подразумевает четкий угол 90гр. Там есть настройки, но что мне подсказывает их лучше не трогать. Отклонение по вертикали. Для проверки я использовал отвес, от пола до потолка. Лучше использовать строительный, или симметричный рыболовный грузик. Светим лучом на отвес и проверяем отклонения. При желании можно проверить и вертикаль крестика. Отклонение от прямого угла. Для меня этот параметр был самым важным.

На середину комнаты ставим табурет с нанесенными под прямым углом линиями. Ставим уровень так, чтобы линии лазера совпали с нарисованными. Делаем отметки на 1 и 2 стене. Поворачиваем уровень на 90 гр. совмещаем лазерные линии с нарисованными, аккуратно коректируем луч на стене №2 на метку, делаем отметку на стене №3. Повторяем операции таким же образом пока луч не дойдет до стены №1 смотрим на сколько не совпадет. У меня получилось 3 см на комнате 4*5 м, делим на 4 (примерно соответсвует 89,5гр) получаем что при разметки стены длинной 5 м стена «уйдет» примерно на 1 см. Все отклонения пишем на бумагу, чтобы знать куда крутить

Для юстировки горизонта нужна маленькая отвертка, все остальное шестигранником 1,5мм. Разбираем уровень. Выкручиваем 4 винтика аккуратно раздвигаем половинки, батарейки можно не трогать..

Сама юстировка. Начинать нужно с отклонения горизонта, так он влияет на боковую вертикаль. Периодически проверяем результаты наших манипуляций по описанной выше методике. Я не скручивал крышки, просто соединял их вместе и шел проверял. На фото результат действия указаны для закручивания

Дальше проверял крестик и боковую вертикаль. Последним разводил угол. Здесь надо знать что влияние имеет минимальное изменение. Не рекомендую крутить более ¼ оборота. И еще болты замазаны лаком. Если надо закрутить сначала срываем назад, потом вперед. Если отклонения не большие можно для начала просто поджать соответствующие винты. Если много, надо отпускать противоположные винты. Отпускаем на 1/4 — пол оборота с другой стороны поджимаем на столько же. Еще совет: чтобы не рисовать на стенах, наклейте полоски молярного скотча.

После юстировки, дня через 2 рекомендую провести повторную проверку.

Я результатом доволен. Можно и дом строить. Всем добра

Основные виды дефектов

Произвести ремонт лазерного нивелира можно в некоторых случаях, но прежде следует убедиться в том, что истек срок гарантии на прибор. К гарантийным случаям следует отнести:

1. Если в ходе эксплуатации инструмента при проецировании горизонтальных меток на лазерной линии появляются неровности.
2. При нарушениях в подвесной системе призм, что приводит к пропаданию участков световых линий.
3. При проявлении нарушений вертикальных лучей, что приводит к возникновению разницы между показаниями нивелира и истинными показаниями.
4. Если в процессе эксплуатации из строя выходит любой элемент платы управления. Нарушение любого элемента платы обязательно приведет к возникновению неисправности всего прибора.
5. Если возникает такое явление, как западение кнопок и переключателей. Это приводит к тому, что невозможно включить или выключить прибор, а также переключаться между различными функциями.
6. Если при включении нивелира не появляется светящийся луч.

Пока инструмент новый, с ним обращаются с аккуратностью, но со временем при активной его эксплуатации, прибор может падать или же на него попадают различные виды агрессивных веществ.

Как самостоятельно проверить лазерный нивелир?

Проверка лазерного нивелира может потребоваться тогда, когда возникают сомнения по поводу его правильных показаний. Чтобы проверить прибор, нужно расположить его в любом углу любого помещения. Используя маркер, следует нанести метку №1 в углу с прибором, после нужно направить горизонтальный луч на противоположную стенку по диагонали от прибора, и там поставить метку №2. Как только данная процедура будет выполнена, прибор нужно перенести в противоположный угол и установить там.

Теперь необходимо совместить луч с ближайшей меткой №2, и направить на метку №1. Если луч совпадет с ней, то прибор можно считать исправным, а если же нет, тогда понадобится провести его ремонт или подстройку.

Возможно ли починить?

Починить самостоятельно лазерные уровни практически нереально. Устройство представляет собой сложный механизм, состоящий не только из механических, но и электронных элементов. Для проведения ремонта лазерного уровня рекомендуется обратиться в специализированные мастерские.

Многочисленный опыт владельцев нивелиров показывает, что ремонту подлежит только такой узел, как прицел. При этом понадобится выполнить разборку корпуса инструмента. Внутри на подвижном элементе располагается усик, который следует переместить в специальное отверстие на металлическом основании. В остальных случаях ремонты лазерных уровней рекомендуется доверить исключительно специалистам. Ведь прибор представляет собой достаточно дорогое устройство, которое очень легко испортить, если попытаться провести ремонт самостоятельно.

Избежать поломок нивелира не получится, как и любого другого инструмента, но продлить срок службы можно путем аккуратного обращения и обеспечения правильного ухода за ним. Особенности ухода за инструментом описываются в инструкции, которая прилагается к каждому изделию.
