Снятие и разборка стартера, замена сломанных деталей
Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.
Разбор стартерного узла

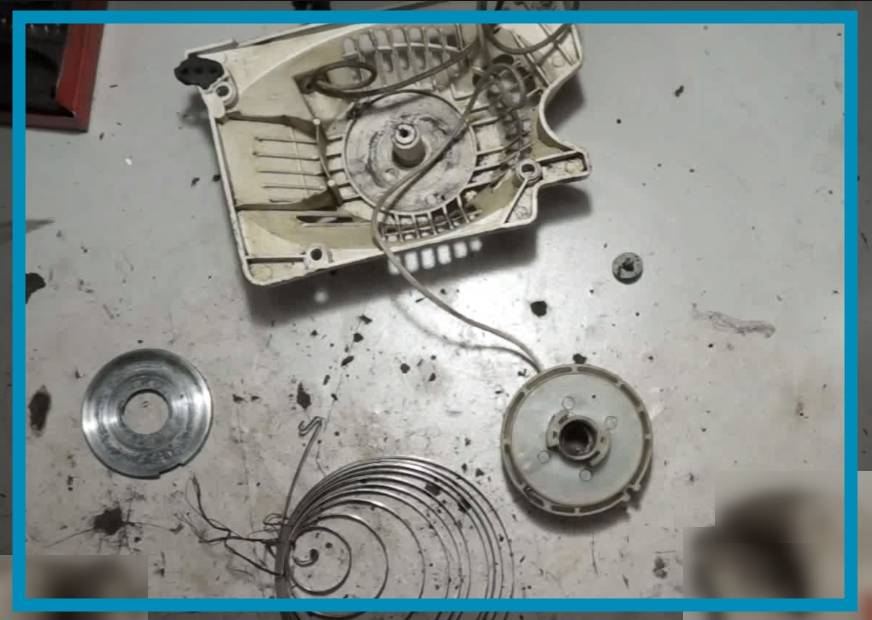

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:
- раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
- вынимают пружину и усики;
- снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
- определяют, почему механизм запуска сломался;
- если пружина разрушилась практически полностью, то ее заменяют;
- при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);
после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть
Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку
Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть
Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку
Сборка стартера
Сборка стартерного узла осуществляется в ряд этапов:
катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
- укладывают две шайбы, между которыми помещают пружинку;
- ставят на место чашку с усиками;
- закручивают винт (фотографии далее).
При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.
Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.
Натяжение пружины
После установки пружины следует ее натянуть. Для этого выполняют следующие действия:
- снимают со стартерного шнура ручку;
- затем веревку вставляют в катушечный паз;
- производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
- делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
- в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
- ставят ручку на место, фиксируя ее с помощью узла.
Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:
- втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
- просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.
Замена порванного шнура
Порванную веревку заменяют в такой последовательности:
- старый шнур снимают;
- выбирают подходящую по размеру веревку (толщине и длине);
- продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
- взводят пружину, производя требуемое число оборотов;
- закрепляют ручку.
Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом
При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.
????заводим бензопилу без стартера ✔️
Главнаяприколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления |
заводим бензопилу без стартера .
|
Правила обкатки
Обкатка бензопилы не проводится долго на ХХ. Поэтому после запуска мотора необходимо поработать вхолостую около 5 минут, затем приступать к пилению деревьев диаметром не более 10 см на средней скорости.
Технологический процесс осуществляется по циклической схеме:
- 1,5 минуты с минимумом нагрузки;
- 20 секунд на ХХ без нее.
После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.
В этот период обязательно придерживаются рекомендаций:
- не перегревать силовую установку;
- не работать долго на ХХ;
- максимально не нагружать;
- сдерживать длительную пробуксовку муфты.
После окончательной приработки проводят такие работы:
- осмотр кривошипно-шатуннового механизма;
- очистка нагара на всех деталях;
- проверка крепежей;
- сборка;
- подготовка горючей смеси;
- регулировка карбюратора на наибольшую мощность при нагрузке.
Пильной цепи также нужна обкатка
Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтобы она могла свободно проворачиваться рукой
Смазку осуществляют методом погружения в масло. Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение.
голоса
Рейтинг статьи
Основные неисправности стартера триммера
Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:
- обрыв шнура (веревки);
- когда пружина ломается либо выходит из зацепления.
Указанные детали показаны на фотографии ниже.
Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.
Как отремонтировать стартер при деформации шлицев на барабане и при повреждении собачек на маховике
Если очень резко дергать рукоятку, то пластиковые зубья на барабане могут выйти из строя (попросту отломиться). Естественно такая деталь не подлежит дальнейшей эксплуатации. Ее следует только заменить, с чем проблем ни у кого не возникает.
Иногда также происходит повреждение собачек на маховике. Их конструкция может быть разной. Они могут быть представлены как в виде металлических элементов, так и пластиковых. Пластиковые устройства могут повредиться, поэтому понадобится их заменить. Способ замены зависит от конструкции. Самый простой вариант — выкрутить собачку, и на ее место установить новую. Более сложные конструкции требуют необходимости демонтажа маховика.
Процесс снятия маховика достаточно трудоемкий, поэтому понадобится специальный инструмент, а также время и немного усилий. Как снять маховик бензопилы для замены собачек, показано на видео ниже.
Особенности проведения ремонта могут отличаться в зависимости от конструкции инструмента. Однако механизмы имеют идентичную конструкцию, поэтому восстановить их исправность сможет даже новичок без необходимости сдачи инструмента квалифицированным специалистам.
В завершении важно отметить, что стартер является не менее ответственной часть инструмента, чем другие детали. Ведь без него произвести запуск мотора попросту невозможно
Чтобы в самый ответственный момент агрегат не подвел, нужно при первых признаках износа изделия произвести его ревизию, и устранить неисправные детали или внести смазку для лучшего функционирования. Это продлит срок службы механизма, и не даст ему выйти из строя, когда пильщик будет работать в полевых условиях.
Как починить стартер на бензопиле
Причиной неисправности системы запуска бензопилы могут быть:
- Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
- Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
- Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:

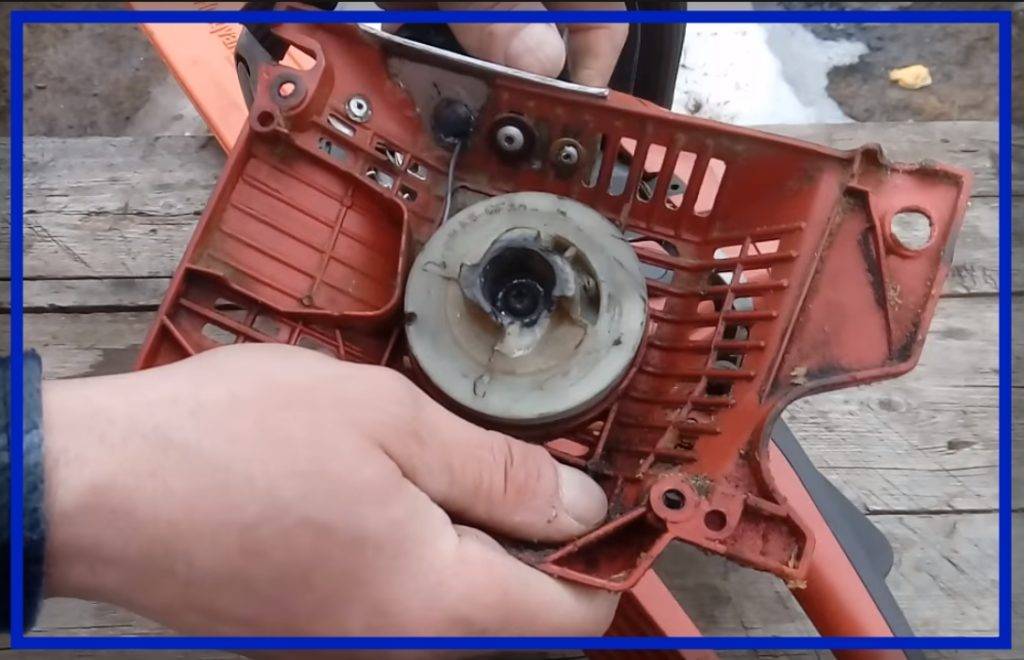

- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Смотрите » ТОП-16 лучших бытовых и профессиональных моделей бензопил Чемпион
Замена шнура
Для того чтобы сделать замену шнура, потребуются следующие инструменты:
- набор отверток;
- веревка.
Замена пускового шнура выполняется следующим образом:
- Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
- Затем демонтировать стартер с корпуса инструмента.
- После этого необходимо повернуть крышку и провести осмотр.
- Затем демонтировать зажим и пружину.
- Следует развязать узел на веревке.
- Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
- Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
- После этого закрутить крышку при помощи крепежных винтов.
- В конце установить стартер на место и прикрутить крепежные винты.
Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
Как поставить пружину
Для того чтобы установить новую пружину, необходимо выполнить следующие действия:
- Аккуратно извлечь обойму механизма.
- Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
- Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
- Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
- Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
- Заправить пружину и вставить ее в механизм стартера.
- Аккуратно зафиксировать обойму.
Бензопила – это основной инструмент, при помощи которого можно запастись дровами для бани или камина, а также можно использовать ее при строительных работах на дачном участке или в частном доме. При соблюдении всех условий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Но по истечении времени могут возникнуть мелкие неисправности, с которыми можно справиться самостоятельно. Например, ремонт стартера бензопилы своими руками вполне по силам при соблюдении последовательности операций.
Устройство стартера бензопилы: 1- винт стартера, 2 – втулка, 3 – пружина легкого запуска, 4 – винт, 5, 6 – катушка стартера, 7 – дефлектор, 8 – крышка стартера, 9 – ручка и шнур, 10 – винт.
Зачем нужен ручной стартер
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. В качестве основного пускателя предусмотрен электростартер
Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант
В качестве основного пускателя предусмотрен электростартер. Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант.
Яркий пример использования ручного стартера – переносные электростанции. На них легче использовать ручной стартер, ведь он даёт возможность удобно запускать двигатель и эксплуатировать генератор.
Неисправность ручного стартера, связанная с пружиной
Плотная пружина стартера с крючком является основным элементом конструкции ручного пускателя. Помимо пружины, стартер включает ещё и следующие компоненты:
- Храповик;
- Шнур с катушкой;
- Винт для фиксации;
- Возвратная пружинка;
- Пластмассовый фюзеляж храповика.
Ремонт пружины – основной составляющей ручного пускателя, сводится к замене элемента.
Вот как проводится замена:
- Отвёрткой выкручивается винт шкива;
- Затем вынимается сама пружина.
На бензопилах, например, она представляет собой элемент в виде круга, внутри которого намотана гибкая пружина.
Пружины именно в таком виде продаются в магазине техники. Остаётся только купить деталь и заменить.
Ремонт ручного стартера может подразумевать также замену шнура. Если он неправильно намотан на шкив пружин, то запуск генератора не произойдёт.
Вот несколько правил по намотке шнура:
- Наматывать шнур с торца шкива (делается во избежание прокручивания);
- Второй конец шнура проводится в отверстие крышки;
- Намотка шнура должна продолжаться до упора, т.е, насколько хватит длины верёвки;
- После намотки шнур вытягивается на 15-20 см, для проверки проворачивания шкива пружины;
- После намотки также следует проверить, как работает пружина после вытягивания и отпускания (если всё чётко работает, то рекомендуется подмотнуть шнур ещё на один оборот).
На переносных электростанциях ремонт пружины и шнура осуществляется так:
- С боковой части генератора находится круг шкива, зафиксированный тремя винтами, которые надо открутить;
- Снять шкив с пружиной и шнур;
- Проверить состояние шнура, который целиком можно снять со стороны держателя (верхний колпачок держателя съёмный).
Что касается шкива с пружиной, то меняется он так же, как и было описано выше.
Как реанимировать карбюратор бензопилы Shtil MS 250
Бензопила
проработал два года, и это не неувязка. Карбюратор сломался. Понимаете ли вы делему? Вы научитесь решать это без помощи других, невзирая.
Узнайте, как просто на страничках нашего веб-сайта: Подпишитесь на наш канал YOUTUBE! Будем друзьями в соц.
Если проход, если шестерня в обычном состоянии, пила демонтируется, для этого вынимается штопор из амортизаторов, закручивается задняя ручка и отсоединяется шток управления дросселя, потом блок ручки снимается с рессоры при наличии крепкой щелевой отвертки.
Необходимо снять ручки, чтоб обеспечить доступ ко дну на месте установки масляный насос
Кроме того, шланг для масла, поступающего из масляного бака, снимается с места посадки на корпусе, а леска проверяется на засорение, когда воздух подается через шланг для масла в корпус масляного бака. Если обнаружена закупорка, ее нужно очистить, если это сделать невозможно, неисправный шланг необходимо изменить.
Далее масляный насос вынимается из корпуса бензопилы Stihl сто восемьдесят и промывается бензином.
Обычно масляные насосы Stihl периодически выходят из строя и требуют замены. В основном, причина недостаточного подачи масла в блокировании, потому, промыв и проверив редуктор насоса на срабатывание, не вызывает сомнений, что после обратного составления бензопилы Stihl сто восемьдесят трудности с подачей масла исчезнут.
После ремонта монтаж бензопилы Stihl сто восемьдесят проводится в обратном порядке. Принципиальным моментом является герметизация масляного шланга в месте установки, в сидении на корпусе. Нужно промыть шланг и отверстие для его установки бензином, затем продуть его сжатым воздухом до полного высыхания и покрыть герметизирующим маслостойкой герметиком, после чего установить на место.
Устройство и принцип работы стартера бензопилы
Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.
При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:
- Предварительное обогащение топливной смеси при помощи отдельной заслонки;
- Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
- Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.
Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.
Ремонт пружины
При низком качестве материла пружины, последняя имеет свойство лопаться, причем обычно разрыв происходит на участке контакта с барабаном, в месте, где образуется петля
В таком случае совсем не обязательно менять пружину! Вполне достаточно просто хорошо прочистить поверхность от имеющейся смазки и грязи, после чего осторожно подшлифовать участок разрушения. В конце пружина отпускается при температуре в 600-650 градусов, пока сталь не получит малиновый оттенок. Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность
При этом упругие характеристики пружины останутся прежними
Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность. При этом упругие характеристики пружины останутся прежними
Ремонт стартера бензопилы
При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.
Замена шнура
При его вытягивании происходит постоянное трение тросика о корпус стартера
Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается
После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.
Как поставить пружину на стартер бензопилы?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.
Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.
Устройство и принцип работы стартера бензопилы
Все виды бензопил, как китайского, так и европейского производства, оснащаются стартерами идентичной конструкции и принципа действия. Универсальная конструкция стартеров позволяет применять данные устройства как на брендовых бензопилах, так и на полуофициальных инструментах, поставляемых из Поднебесной
Отметить важно только то, что некоторыми отличительными особенностями обладают инструменты отечественного производства
Стартер для бензопилы представляет собой несложный механизм, состоящий из:
- Барабана.
- Тросика.
- Рукоятки, соединяющейся с тросиком.
- Каркаса с возвратной пружиной.
Принцип работы такого устройства также достаточно простой. При вытягивании ручки, которая соединена посредством тросика с барабаном храпового механизма, происходит его движение. Барабан при движении входит в зацепление с шлицами другого барабана, который располагается на валу. Таким образом, вручную происходит перемещение коленвала пилы, который делает несколько оборотов. Как только рукоятка возвращается в исходное положение, чему способствует возвратная пружина, то шлицевое соединение теряется, что приводит к остановке вала. С каждым движением коленвала в цилиндре увеличивается количество топливно-воздушной смеси, что в итоге способствует ее воспламенению.
Чем больше мощность инструмента, тем больше рывков следует совершить стартером, чтобы запустить мотор. За ускорение возврата барабана в исходное положение отвечает возвратная пружина, изготовление которых осуществляется с применением стали с высокой степенью упругости.
Со временем при постоянной эксплуатации инструмента наблюдаются проблемы с запуском двигателя, а точнее, с функционированием стартера. Если возникают такие проблемы, то стартер всегда можно отремонтировать. Если известен принцип и устройство стартера, то осуществить его ремонт своими руками вовсе не составит большого труда.
Что требуется для ремонта неполадок своими руками
Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.
Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.
Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.
Видео: разборка бензопилы Штиль 180
Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.
Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.
Расположение органов управления бензопилой
Его работу обеспечивает система подачи топлива, состоящая из:
Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).
- Бензонасоса.
Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.
Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.
2-свечная клемма, 4-электронный блок, 5-маховик
Воздух поступает в карбюратор через воздушный фильтр.
Воздух очищается, проходя через плотную синтетическую ткань
Отработанные газы удаляются через глушитель.
Под глушитель устанавливается металлическая прокладка
Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).
Моторное масло для двухтактных двигателей
Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.
Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.
Видео: устройство бензопилы
Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:
- Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
- Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
- Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
- Механизм быстрого натяжения цепи без дополнительных инструментов.
- Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.
