Подъемный кран своими руками

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

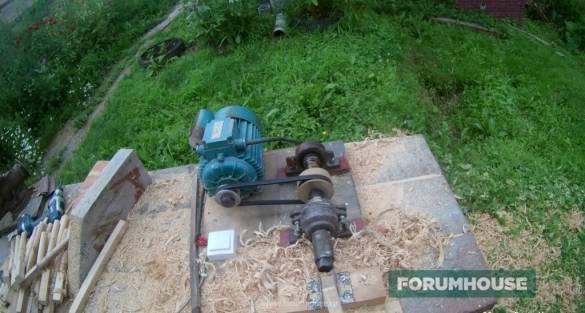

Станок для изготовления нагелей

Ещё одна история. Станки и станочки — маст хэв в арсенале любого самостройщика. Если вам нужно изготовить нагели в промышленных количествах для возведения деревянного дома, не проходите мимо оригинального станка.

z96zПользователь

Я возвожу сруб. Мне нужны нагели – 1000 шт. Цена одного нагеля – 10 руб. Итого, получается, мне надо потратить 10000 руб. на «колышки». Дорого! Решил сделать станок для изготовления нагелей. Посмотрел разные конструкции в интернете. Всё, не то. Резец неподвижен и вращается заготовка. Это годится для изготовления тонких стержней, а мне нужны нагели диаметром 2.5 см. Такую заготовку не воткнешь в дрель. Поэтому я сделал станок с вращающимся резцом. Сечение заготовки под нагель – 2.6х2.6 см. Если берёза, то лучше 2.5х2.5 или 2.4х2.4 см. Нагели из-под станка выходят с гладкой поверхностью. Длина нагеля ничем не ограничена. Изготовил более 1000 шт. нагелей, длиной по 30 см.

Примечание: перед тем, как остановится на этом методе изготовления нагелей, пользователь перепробовал 5 способов. Вариант с вращающимся резцом — лучший. На изготовление 500 шт. нагелей, с учетом распила древесины циркуляркой на квадратные заготовки и их сортировки, уходит 10-12 часов.

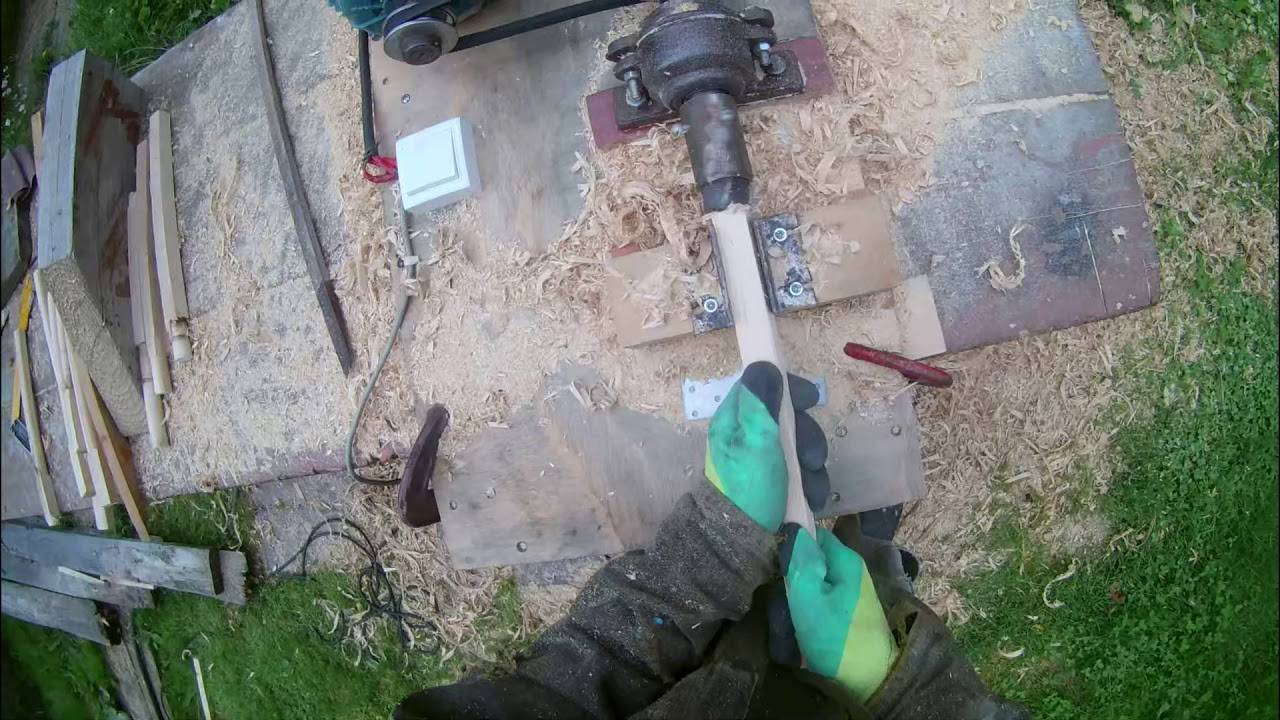

Посмотрите видео, и оцените скорость работы на станке.

простой станок для изготовления деревянных нагелей в больших количествах

Выбираем таль

Ручная цепная таль, малогабаритное грузоподъемное устройство, позволяет поднимать грузы весом до 5 тонн, используя лишь мускульную силу. При выборе, прежде всего, стоит ориентироваться на грузоподъемность. Кстати, бывают тали со встроенным силовым блоком — полиспастом — и без него.

Разумеется, выбирая таль, надо учитывать стоящие задачи. В механических моделях длины цепей составляют от 1,5 до 12 м, так что имеет значение высота подъема. Также, конечно, важен вес самой тали, который определяет не только возможность ее монтажа на балке, но и удобство транспортировки. Легкие рычажные ручные тали весят до 20 кг. А приобретение каретки для тали дает возможность в некотором маневре. Каретка подвешивается на двутавровую балку и перемещает по ней таль вместе с грузом в горизонтальной плоскости.

Кран консольный своими руками

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Стрела будет проседать на 5 см, т. к. у ног незначительный запас прочности (используются три вместо шести). Более подробнее можно посмотреть здесь https://chelny-kran.ru/catalog/kran-balki-kontsevye-balki-krana/kran-konsolnyj.

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Далее зафиксируйте стрелу и натяните тросы растяжки. Собственно, все: кран консольный своими руками практически готов! Конечно, для его строительства требуется немало сил, денег и времени, но вскоре он полностью себя оправдает. Если все сделано правильно, то с помощью крана можно будет, например, заливать до двенадцати кубов бетонного раствора (при наличии нескольких помощников и пары бетономешалок). Удачи в работе!

stroy-dom.info

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

• самоходные;
• несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
Платформа. К ней крепится стрела и противовес

Является основной частью крана и подвергается значительным нагрузкам
Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
Противовес. Служит для устойчивости крана
Определяет максимальный вес груза, который кран может поднять

Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Разборочно-сборочный стенд для ремонта двигателя своими руками

Начнем с того, что готовые изделия являются отличным вариантом в том случае, если услуга по ремонту силовых агрегатов и узлов поставлена, так сказать, «на поток». Другими словами, высокая начальная стоимость таких изделий надлежащего качества зачастую не позволяет многим приобретать разборочно-сборочные стенды как для личного пользования, так и для работы в условиях гаражей и даже маленьких СТО.

По указанной выше причине мастера и владельцы небольших автомастерских останавливаются на варианте самостоятельного изготовления стендов, которые используются для ремонта двигателей. Отметим, что изготовить стенд для ремонта двигателя своими руками помогут чертежи, которые представлены в технической литературе, а также в больших количествах встречаются в сети Интернет.

Простой стенд для ремонта двигателя имеет несколько основных базовых элементов:

• плита для закрепления ДВС;
• основание стенда;
• специальный противень-поддон;
• поворотный механизм (обычно червячного типа);

Также следует отметить, что стенд должен быть передвижным приспособлением и являться универсальным решением. Если проще, одни стенды для разборки и сборки могут быть подходящим вариантом для работ только с конкретным типом двигателя или позволяют работать с узко ограниченной категорией, в то время как другие обеспечивают возможность устанавливать и надежно фиксировать всевозможные типы ДВС.

По этой причине, даже если изначально стенд-кантователь изготавливается для обслуживания собственного автомобиля, лучше делать приспособление универсальным, так как в дальнейшем может возникнуть последующая необходимость ремонта других машин. В качестве примера можно упомянуть двигатели отечественного производителя АвтоВАЗ, которые можно крепить на стенд при помощи фланцевого крепежа сзади, при этом надежной фиксации мотора с иномарки таким способом добиться уже не получится.

Параллельно с этим нужно размещать двигатель или отдельный узел так, чтобы центр тяжести закрепленной детали находился напротив оси вращения поворотной плиты. Это позволит вращать закрепленный силовой агрегат, отдельную деталь или узел без лишних усилий. Оснащение стенда колесами, которые способны выдерживать большие нагрузки, позволит облегчить процесс монтажа агрегата на стенд, а также обеспечит возможность перемещения крупных деталей прямо на стенде. Это исключает необходимость частого использования различных подъемников во время ремонта ДВС.

На поддон сверху дополнительно устанавливается сетка с мелкими ячейками. Указанная сетка необходима для того, чтобы размещать на ней и далее промывать снятые элементы над поддоном. Также сетка позволяет удерживать мелкие детали двигателя, которые могут упасть в поддон во время мойки или проведения ремонтных работ.

Для чего и как обкатывать бензиновый или дизельный двигатель после капитального ремонта. Режимы езды, особенности процесса обкатки, первая замена масла.

Что такое рассухариватель клапанов и для чего он нужен. Существующие готовые разновидности специнструмента. Как сделать рассухариватель клапанов самому.

Признаки неисправности и проверка инжекторных форсунок без демонтажа. Диагностика электропитания форсунок, анализ производительности. Советы и рекомендации.

Когда необходимо растачивать коленчатый вал двигателя, для чего нужна расточка коленвала. Как растачивается коленвал, особенности подбора вкладышей.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Неисправности форсунок дизеля, проверка и самостоятельное выявление проблем. Очистка сопла форсунок дизельного двигателя, регулирование давления впрыска.

Maeda

Японская фирма Maeda выпустила в продажу инновационное грузоподъемное оборудование, которое отличается особым качеством. Универсальная техника имеет систему мультипозиционных аутригеров. Во время работы аутригеры расставляются в стороны и вся конструкция становится похожа на паука. Из-за такой формы оборудование получило название кран-паук. Опоры обеспечивают повышенную устойчивость на площадках с любым рельефом. Достоинства мини-крана Маеда:

• высокая работоспособность;
• компактность, благодаря которой техника может проехать через узкий дверной проем;
• передвигает блоки весом от 200 до 300 кг;
• плавность движений позволяет быстро и качественно остеклить здание;
• кран устойчив к сильным порывам ветра.

Самоходная техника прошла испытания и подтвердила свою способность работать не только на поверхности земли, но и под ней. Также краны используют на высоте для строительства многоэтажных сооружений.

Комментарии

Хм, ну сделать самодельный лифт — это, однозначно, не для новичка. Хочется, конечно, но чувствую, что собственных знаний не хватит. Может из неопытных, таких как я, кто-то уже пытался сделать и поделиться опытом?

Хм, ну сделать самодельный лифт — это, однозначно, не для новичка. Хочется, конечно, но чувствую, что собственных знаний не хватит. Может из неопытных, таких как я, кто-то уже пытался сделать и поделиться опытом?

Алексей, лифт в подвале очень удобная штука, у моего знакомого делали профессионалы, но если очень захотеть, то я думаю и самостоятельно сделать, только вот все нужно распланировать тщательнейшим образом, посчитать все до мелочей. Тогда все получится!

Алексей, лифт в подвале очень удобная штука, у моего знакомого делали профессионалы, но если очень захотеть, то я думаю и самостоятельно сделать, только вот все нужно распланировать тщательнейшим образом, посчитать все до мелочей. Тогда все получится!

Лифт в подвал — штука удобная. а то у нас в подвал приходится лазать по обычной деревянной лестнице и постоянно бояться, что обломится перекладина под тобой. Валерий Иванович, а где ваш знакомый этих профессионалов нашёл? Кто вообще такие лифты делает? Подскажите.

Лифт в подвал — штука удобная. а то у нас в подвал приходится лазать по обычной деревянной лестнице и постоянно бояться, что обломится перекладина под тобой. Валерий Иванович, а где ваш знакомый этих профессионалов нашёл? Кто вообще такие лифты делает? Подскажите.

Однозначно, что это хорошая идея. Но тут надо быть либо мастером на все руки, чтобы соорудить такое в одиночку, либо иметь хорошего знакомого, чтобы такое сделал. А что насчет фирм, которые занимаются подобным. Знает кто-то такие?

Однозначно, что это хорошая идея. Но тут надо быть либо мастером на все руки, чтобы соорудить такое в одиночку, либо иметь хорошего знакомого, чтобы такое сделал. А что насчет фирм, которые занимаются подобным. Знает кто-то такие?

Jekko

Итальянские миникраны Jekko способны выполнить большой объем строительных работ.

Оно позволяет использовать оборудование на опасных и трудных участках. Технические характеристики:

• высота крана — 1,9 м, вес — 3,6 т;
• оборудование оснащено системой стабилизации и дистанционным управлением;
• имеет систему LMI (обеспечивает отрыв аутригеров, не допускает опрокидывание и контролирует уровень груза);
• работает на дизельном двигателе;
• грузовой трос — 60 м в длину;
• вылет стрелы около 17 м.

При желании конструкцию можно оснастить гидровакуумным захватом, крючковыми блоками и электрическим приводом, работающим от любого напряжения.

Обустройство лифта в частном доме самостоятельно

Проект подъемника Для монтажа подъемника может потребоваться помощь напарника, так как придется иметь дело с довольно тяжелыми предметами, да и поддержка для их крепления тоже потребуется.

Выполнять строительство следует в такой последовательности:

1. В соответствии с проектом нанести на пол, потолок и стены разметку. Перепроверить их точность, сопоставить горизонтали и вертикали.
2. Изготовить раму для движения грузовой кабины. Делается замкнутый контур, который жестко крепится на несущие конструкции здания. На раму закрепляются рельсы в качестве направляющих для роликов.
3. Собрать кабину. Используется швеллер для каркаса и арматурная решетка для пола. Сооружение оборудуется перилами и распашной дверью. Стены при необходимости закрываются стальной сеткой.
4. Установить несущую балку на раму. Затем прикрепить к ней силовые механизмы двигателя, редуктора, лебедки и муфты.
5. Соединить подъемное устройство и кабину. Присоединить трос и ленточный тормоз.
6. Проверить качество и надежность соединений, устранить кривизну и люфты.
7. Очистить металл от окалины и ржавчины. Обработать его средством против коррозии и покраска.
8. Подвести электричество. Сделать каналы для кабеля, закрепить монтажные коробки, пульты и выключатели.
9. Провести тестирование устройства на разных режимах работы, с максимальным грузом. Проверить срабатывание защиты при пропадании света и работоспособность устройства экстренного торможения.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Методы крепления верёвки к грузоподъёмному механизму

При разработке комплексных полиспастов, нередко нередки ситуации, когда троса соответственной длины для крепежа подвижного блока не оказывается рядом.

Кран для газобетонных блоков

Методы крепления троса при помощи такелажа общего назначения:

• С применением репшнура. При помощи самозатягивающегося узла репшнур привязывается к ключевому тросу. По мере поднятия груза, схватывающийся узел передвигается по ключевой верёвке, давая возможность таким образом расширить высоту подъёма груза.
• С применением зажимов. В случае применения стального троса – применять репшнур возможным не представляется, по этому приходится задействовать специализированные зажимы.

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Gexx Участник FORUMHOUSE

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Производство консольных кранов общепромышленного, пожаробезопасного и взрывозащищенного исполнения. Грузоподъемность стационарных электрических и ручных консольный кранов до 5тн, вылет стрелы до 7м (возможно более по спец. заказу). Грузоподъемность настенных ручных консольный кранов до 3,2тн, вылет стрелы до 7м.

Создание габаритного чертежа консольного электрического крана- один из важнейших этапов его производства. Чертежи позволяют уже на этапе проектирования учесть большинство нюансов, связанных с конструкцией крана, монтажом и дальнейшей работой. Чертеж наглядно демонстрирует такие параметры крана, как способ его монтажа, максимальный и минимальный вылет стрелы крана, его грузоподъемность, максимальную высоту подъема грузов, высоту самого устройства, его массу, все статические нагрузки на конструкцию, размеры креплений и угол его поворота.

Далее на странице представлен чертеж типового консольного поворотного крана. Если необходимо модернизировать консольный кран поворотный или установить на него дополнительные опции, специалисты нашей компании могут быстро предоставить Вам габаритные чертежи, с учетом всех усовершенствований.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Подъемник с горизонтальной стрелой

Подъемный кран с горизонтальной стрелой изготавливается следующим образом. Из трубы или уголка крест-накрест на колесиках сваривается станина, на которой в задней части необходимо изготовить место под противовес для избежания потери баланса крана при работе и его падения. На нее устанавливаются колесики для более легкого перемещения. Чем больше площадь станины, тем устойчивее подъемный кран.

После изготовления станины в ее центре вертикально устанавливается мачта, на которой фиксируется стрела. Крепление должно быть прочным, она должна вращаться вокруг своей оси.

От вертикальной мачты по горизонтали крепится дополнительный упор с ручкой, для ее вращения. На нем устанавливается место для крепления ручной или электрической лебедки. По вертикали к упору дополнительно монтируется еще одна мачта, которая крепится сверху к стреле для обеспечения большей устойчивости и усиления ее фиксации.

Вверху на обе мачты крепится стрела, оборудованная на обеих концах роликами под трос, чтобы центральная вертикальная опора упиралась в центр стрелы, а вторая, дополнительная, точно по центру между первой мачтой и задним краем стрелы.

На горизонтальном упоре, закрепленном на второй вертикальной мачте, ставится лебедка.

Ее трос сначала проходит через ролик на задней стороне стрелы, потом через передний ролик с крюком на конце. Сборка всей конструкции крана производится с предельной прочностью и возможностью ее разборки для простоты транспортировки. Устанавливается захват, которым поднимаются блоки.

https://youtube.com/watch?v=veUUHZsMB5Q

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

• Электрический тельфер мощностью 0.9 кВт с максимальной грузоподъёмностью 500 кг.
• Корыто или кузов от садовой тачки грузоподъёмностью 250 кг.
• 12-я стальная двутавровая балка.
• 8 шт. подшипников для роликов.
• Электрический кабель.

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик.Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.
