Самодельный бур из диска циркулярной пилы — пошаговая инструкция изготовления ямобура для бурения столбов

Использование перфоратора для изготовления бура

Самодельные буры имеют некоторые минусы, несмотря на то, что их изготавливают по собственным чертежам, учитывая собственный рост и вид грунта. Среди основных недостатков следует выделить то, что с помощью подобных приспособлений удается выкапывать не очень глубокие ямы, а работать с ними на твердых грунтах бывает довольно сложно. Все это, как правило, относится к ручным приспособлениям.

Если соединить рабочую часть с перфоратором, удастся повысить производительность труда. В основе такого бура будет лежать земляной шнек, перфоратор и переходник. Последний можно заменить редуктором. Важным фактором является количество оборотов перфоратора и мощность. Оптимальное значение последнего параметра для ручной модели составляет 2 кВт.

В зависимости от количества оборотов, бур можно соединить с патроном перфоратора через редуктор. Если мощность составляет 2 кВт, то редуктор не понадобится. Если вы хотите изготовить земляной бур из перфоратора своими руками, то понадобится инструмент, который выдает число оборотов рабочей насадки до 300 в минуту. Эта величина может уменьшаться. Она зависит от свойств почвы на участке. Для изготовления бура из перфоратора необходимо подготовить некоторые материалы и инструменты, среди них следует выделить:

• УШМ.
• Электрическую дрель.
• Металлическую арматуру.
• Кабель.
• Розетки.
• Сварочный аппарат.
• Материал для режущей части.

Если вы задались вопросом, как сделать земляной бур своими руками, то необходимо уделить особое внимание насадке. Для ее изготовления от прута или трубки с помощью болгарки необходимо отрезать кусок длиной 1 м. К нижнему концу следует присоединить ножи

От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке

К нижнему концу следует присоединить ножи. От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке.

Земляной бур из дрели своими руками можно выполнить по той же технологии. Если от старого электроинструмента не использовать основание, из прута следует выточить посадочное место для патрона. Туда может быть вставлен переходник. Помимо ручной модели, вы сможете сделать стационарную бурильную установку. Чтобы обеспечить электропитание, следует приобрести или самостоятельно сделать удлинитель.

Клумба с многолетниками – цветовая палитра

Планируя клумбу, важно использовать разноцветные схемы. Схема сама по себе поможет определиться с формой цветника и зонами высадки. Последние также подбираются исходя из окраса цветущих растений, чтобы готовый результат получился динамичным, контрастным и ярким

Последние также подбираются исходя из окраса цветущих растений, чтобы готовый результат получился динамичным, контрастным и ярким.

Тем не менее, важно соблюдать сбалансированность. Поэтому резкие переходы лучше заменить монохромным исполнением:

• Весне – голубую, синюю и белую расцветки;
• Лету – розовый, красный и белый цвета;
• Осени – желтый, красный и оранжевый тона.

Если клумба представляет собой разноцветный миксбордер, то в нем должны соблюдаться вместе доминирующие и бонусные краски.

Клумба с многолетниками – разновидности

Отчасти оригинальности ландшафтного дизайна способствует умение сочетать цветы в одной месте. Поэтому клумба непрерывного цветения бывает разной:

• Модульный цветник – между растениями проложена грань в виде плитки и прочих архитектурных изделий;
• Миксбордер – контрастная композиция, располагаемая преимущественно вдоль тропинок и под окнами;
• Солитер – сбор растений, которые дружат друг с другом благодаря одному конкретному признаку – палитра, форма листвы или высота;
• Рабатка – продолговатое насаждение цветков, которые вместе образуют орнамент или определенный узор;
• Бордюр – небольшая полоса с низкорослыми растениями;
• Рокарий – клумба с цветками, дополненная камнями;
• Альпинарий – высокая каменная клумба с цветами.

Предлагаем ознакомиться Варенье из помидоров рецепт с фото, как приготовить на

Что касается размеров клумбы, то к этому параметру каждый цветовод предъявляет свои требования.

Особое значение имеет дом. При расположении сооружения в центре двора рекомендуется устраивать клумбы перед окнами, поскольку фона для цветов оказывается предостаточно. В остальных случаях пестрыми растениями лучше украшать дорожки, ограждения, пруд.

Очень многое зависит от формы цветника. Ровные линии подходят ухоженному газону, в то время как круглая клумба на даче требует подчеркнутости посредством невысоких ограждений.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

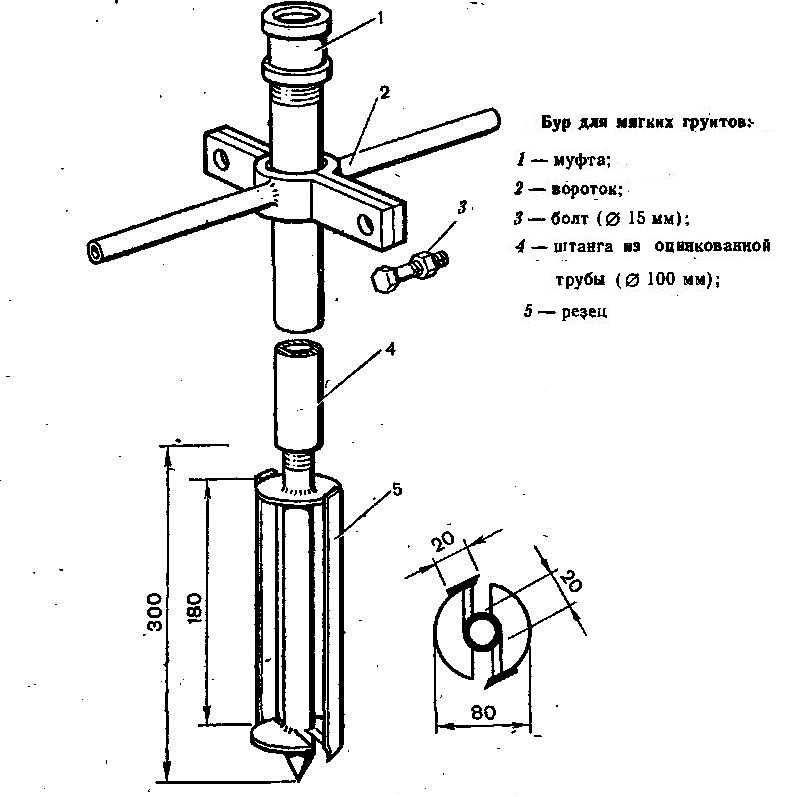

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

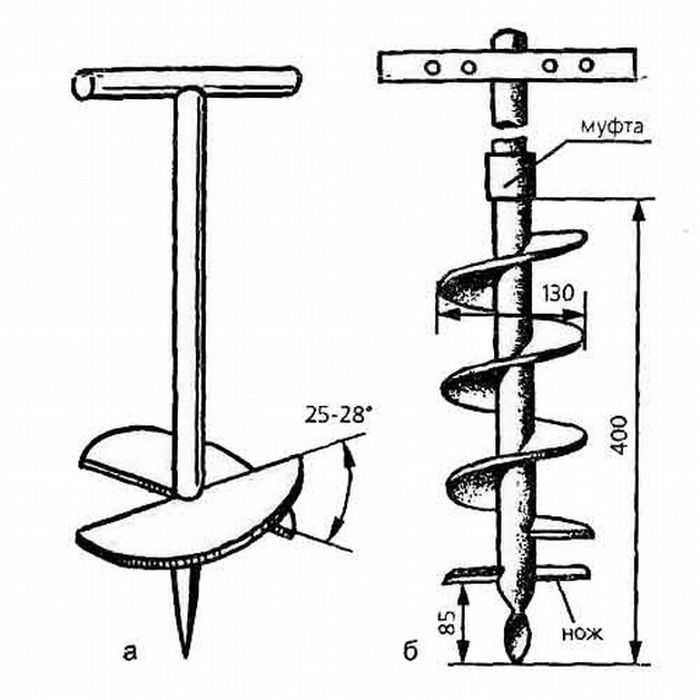

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Бур для сверления скважин под столбы своими руками — инструкция и чертежи

Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.

Конструкция бура

технология применения бура

Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму

Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике

На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:

• Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
• Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
• Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.

Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.

Виды буров

Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.

Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:

• Для удаления грунта необходимо каждый раз извлекать бур из скважины.
• Невозможно сформировать расширенную область в нижней части фундамента.
• При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.

Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.

Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.

Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.

Самостоятельное изготовление

После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.

Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.

Для изготовления понадобятся следующие материалы:

• Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
• Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
• Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.

Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.

Описание процесса изготовления

Ручной садовый бур должен быть оснащен режущими кромками, диаметр которых превышает размер отверстия в почве примерно на 5 мм.

Последовательность действий:

1. Из металлического листа нарезаются заготовки – круги разных диаметров.
2. В центральной точке каждого элемента необходимо сделать отверстие, размер которого должен быть больше эквивалентного параметра металлической стойки на 1 мм.
3. Существует два способа: крепление режущих кромок непосредственно к основе конструкции или установка втулки. В ней следует предварительно подготовить два отверстия, в которых нарезается резьба. Этот элемент позволит закрепить режущие пластины.
4. На круглой заготовке делается разрез и вырезается небольшой участок. Теперь нужно растянуть полученное изделие так, чтобы при установке на стойку получилось подобие винта.
5. Для более легкого вхождения садового бура в почву нижний край лезвия затачивается под углом до 60 градусов.
6. На расстоянии примерно 8 см от нижней точки стойки необходимо сделать насечки глубиной 3 мм.
7. Также готовятся канавки на поверхности стойки, они должны располагаться по спирали.
8. Нижняя точка инструмента обязательно затачивается (под углом 30 градусов), что значительно упростить вхождение бура в почву. Аналогичный эффект обеспечит и приваренное к нижнему торцевому участку сверло. Однако это сварное соединение характеризуется невысокой прочностью, учитывая, что на него обычно приходится наибольшая нагрузка при погружении инструмента в грунт.
9. На конечном этапе нужно сделать ручку. Для удобства она изготавливается в съемном варианте. Крепление ручки выполняется с помощью муфты соответствующего диаметра.

Осталось только покрыть готовое изделие лакокрасочными материалами. Если в будущем появится необходимость пробурить более глубокое отверстие, чем это позволяет ручной бур, можно будет снять ручку, а удлинить стойку позволят муфты, задача которых заключается в креплении дополнительных стоек.

Ручной бур требует ухода. В частности, после работы его следует очистить и проверить все поверхности на наличие повреждений и образования заусенцев. Недостатки устраняются, а восстановленный участок покрывается антикоррозионным покрытием.

Работа с садовым буром предполагает периодическую выемку грунта по мере заглубления инструмента (каждые 40-50 см). А перед тем как приступать к сверлению отверстий, нужно снять верхний слой садовой почвы, чтобы образовалась неглубокая лунка. Подобные действия также упрощают процесс погружения бура.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
2. распилите их по данным меткам, используя болгарку;
3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Как сделать бур для столбов своими руками. Поэтапное описание изготовления инструмента

Иногда огородник задается вопросом о том, как сделать бур самостоятельно. Бур представляет собой соединение верхней части (ручки) и нижней (режущей). Длина конструкции должна быть не меньше метра, что позволит выкопать отверстия глубиной 70 см. Этого, как правило, бывает достаточно для выполнения работ в огороде.

Перечень необходимых деталей материалов и инструментов

Для изготовления конструкции понадобятся:

• отрезки труб 400, 500 и 500 мм с толщиной стенки 3,5 мм и наружным диаметром 40 мм;
• диски с диаметром 100 и 150 мм;
• гайка и болт с метрической резьбой М20;
• сверло диаметром 20 мм и наконечник.

Диски для конструкции можно взять от циркулярной пилы или изготовить из стали толщиной 3 мм и более.

Для сборки бура могут понадобиться инструменты:

• аппарат для сварки. Можно использовать аппарат любой упрощенной конструкции;
• болгарка. Инструмент с диском 125 мм может применяться для резки и затачивания металла;
• два молотка – слесарный и малая кувалда «балда», которую можно применить как наковальню;
• наковальня (можно из подручных средств);
• тиски любого типа.

Труба зажимается в тисках, и на ее конце с помощью резки и кувалды формируется конус (наконечник), который должен быть точно посередине, иначе при работе бур будет уводить в сторону.

Изготовление предрыхлителей

Деталь предназначена для рыхления почвы и удержания вертикального положения. Для ее изготовления можно использовать ленту из металла шириной 3-4 см, длиной 25 см и толщиной 4 мм. Деталь занимает 10-15 см от длины стержня. Заготовку затачивают с одной стороны под углом 10 градусов, а другая сторона приваривается к стержню. Направление ленты должно соответствовать направлению вращения будущего бура. Конец ленты снизу срезается (30 градусов) и овально затачивается.

После предрыхлителя к оси привариваются режущие лопасти, изготовленные из старого диска от циркулярной пилы, разрезанного на две части. Их приваривают к оси под углом спирали, а стороны выгибают в противоположных направлениях, так, что одна получится заборной (ее следует наточить), а другая – выталкивающей. Самодельный бур готов.

Нарезание резьбы

Если на участке бурится скважина, и длина бура недостаточна, то нужно сделать буровую трубу разъемной. Следует изготовить несколько дополнительных штанг длиной от 1 м, чтобы хватило до нужной глубины скважины. Соединить секции можно с помощью резьбовой муфты. Резьба нарезается на концах секций и укрепляется шплинтовым фиксатором. Такое крепление исключит самопроизвольное развинчивание труб.

Изготовление ручки

Рукоятка – это тот элемент, который передает вращательное движение всей конструкции. Она выполняется из материалов, имеющих большой запас прочности, так как при работе со сложным каменистым грунтом на нее будет ложиться приличная нагрузка. Ручка обычно делается из металлопроката. Она не должна пружинить и однозначно передавать усилия всему устройству. Верхний край основной трубы соединяется с рукояткой посредством сварки. От величины ручки (рычага) зависит трудоемкость всего процесса. Стандартной и оптимальной считается длина, равная 50 см. Для изготовления рукоятки берется отрезок трубы длиной 50 см и диаметром 1,25 см. Диаметр выбирается по предпочтениям самого пользователя. Заготовка приваривается к основе перпендикулярно.

Дополнительные звенья

Заточка рабочих поверхностей – один из важных этапов. Чтобы бур легче входил в грунт, нижние края режущей полосы затачиваются под углом 60 градусов. Для этой же цели на них делаются дополнительные насечки в 3 мм. На конце острия приваривают сверло, которое облегчает вхождение в почву. Насадка – недолговечна и быстро разрушается, так как на нее приходится основная нагрузка при сверлении грунта. Для удобства пользования инструментом и предупреждения травм рукоятку надо тщательно отшлифовать, чтобы не было зазубрин, или применить кусок резинового или пластикового шланга.

Заключительный этап и нанесение защитного покрытия

В завершение работы надо тщательно зачистить все сварные швы и другие соединения наждачной бумагой. Для дальнейшей обработки применяются грунтовка и фосфатирующий раствор. Последним этапом обработки является покраска изделия. Покрытие предотвратит преждевременную порчу материала и коррозию и увеличит срок службы.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

• монтирование столбов под фундамент при строительстве дома;
• лунки для посадки деревьев и кустов в больших количествах;
• помощь для взрыхления почвы на больших глубинах около растущих насаждений;
• рытьё прямых или наклонных тоннелей;
• скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Как своими руками сделать бур из дисков

Ключевым составным элементом установки является разъемная буровая труба, которая по длине должна увеличиваться по мере заглубления самой скважины. Ручка отвечает за ее вращение, а главным элементом установки, конечно же, будет бур.

Если вы планируете собирать бур своими руками, то помните, что вам предстоит работать с металлом, поэтому нужно обладать хотя бы минимальными навыками работы со сварочным аппаратом. Оцените свои возможности, может быть, для вас будет проще сделать более простой вариант в виде стального стержня с острым наконечником.

Во время работы приготовьте два ножа, которые крепятся сварочным способом на расстоянии в 200 м от острия.

Ход работы будет таким:

возьмите металлические диски толщиной по 150 м, которые будут основной для ножей

Их следует разрезать пополам; после того как ножи будут установлены, они должны расположиться на инструменте под углом максимум 20 градусов по отношению к горизонтали, а сами ножи должны быть расположены друг напротив друга; снизу кромки ножей для бура должны быть заточены идеально, это очень важно, от этого зависит скорость и качество врезки бура в грунт; желательно выбирать для изготовления полосы стали, которые при нагреве могут скручиваться; расстояние между витками на одной спирали должно соответствовать их диаметру.. После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву. Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность

Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность

После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву. Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность.

Для работы потребуются такие инструменты:

• сварочный инструмент;
• молоток;
• болгарка;
• дрель.

Оставшуюся от бурения землю желательно складывать подальше от места работы. Также перед бурильными работами продумайте, куда вы будете выводить использованный грунт.

По мере углубления скважины нужно наращивать штанги. Составные их части нужно скреплять друг с другом при помощи резьбового или втулочного соединения. Чтобы снизить риск их разъединения, можно дополнительно оснастить их шплинтами.

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Обычную ложку можно оборудовать наконечником-разрыхлителем для облегчения работы

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Вместо окна можно просто разрезать боковую стенку

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.
