Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Виды дымоходных труб и разновидности дымоходов

Кирпичный дымоход считается наименее опасным

Дымоходы предназначены для вывода из топки продуктов сгорания. Правильно подобранная конструкция дымохода повышает эффективность процесса сгорания топлива.

Типы дымоходов:

  • кирпичные;
  • керамические;
  • металлические;
  • полимерные.

Кирпичные дымоходы обустраивают внутри стен здания и снаружи. По строительным правилам для них необходим фундамент, а сам дымоход делают из полнотелого красного кирпича. При этом шов между кирпичами не должен превышать 10 мм. Иногда в кирпичную конструкцию помещают асбестоцементную трубу.

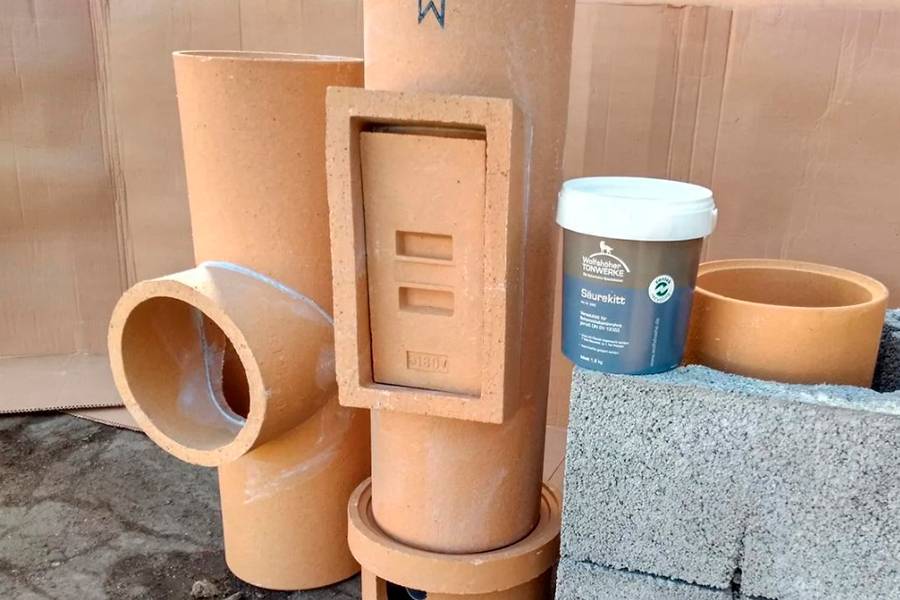

Керамический дымоход — готовая модульная конструкция высокой степени безопасности

Дымоходы из керамики представляют собой полностью готовую модульную систему, которая изготавливается в заводских условиях. Они выдерживают высокую температуру, кислотоустойчивы и способны прослужить длительное время. Однако из-за большого веса при их возведении необходимо наличие фундамента.

Полимерные дымоходы выполнены из специальных материалов, обладающих высокой гибкостью и небольшим весом. Однако используют их только в тех случаях, когда температура отходящих газов не превышает 250°С.

Металлические дымоходы изготавливаются из нержавеющей стали или чугуна. Представляют собой модульную систему, в состав которой входят переходники, тройники, отводы и др. Такие системы монтируют внутри кирпичных каналов и отдельно.

Виды дымоходных труб

Для изготовления дымоходных труб используют нержавеющую сталь. Изделия бывают:

  • гладкими одностенными;
  • гофрированными;
  • в виде сэндвича.

Гофрированные и сэндвичные трубы бывают только круглыми. Гладкие одностенные трубы кроме круглых могут быть также овальными и прямоугольными. Последние предназначены только для монтажа внутри кирпичных дымоходов. Стальные дымоходные трубы изготавливают из стали марок AISI 304, AISI 310 и AISI 316.

При выборе гофрированной трубы необходимо учитывать температуру нагревания

Сталь марки AISI 304 применяют при изготовлении одностенных или сэндвичных конструкций, работающих в составе низкотемпературных отопителей. Их особенностью является высокая стойкость к воздействию агрессивных газов при температуре до 250°.

Трубы из жаропрочной стали AISI 310 могут нагреваться до 1000°, не меняя при этом своей формы. Однако стойкость к агрессивным средам у этого материала невысокая, поэтому его используют при обустройстве систем, оснащенных твердотопливными котлами.

Лучшим материалом для изготовления дымоходных труб является сталь марки AISI 316. Изделия из этого материала отличаются высокой жаростойкостью и устойчивостью к кислотным средам.

Гофрированные трубы представляют собой проволочную пружину, обмотанную тонкой фольгой. Монтируют их в несгораемой оболочке, которая продлевает срок ее службы.

Для обустройства дымоходов в банях лучше всего подходят одностенные гладкие трубы. Однако рекомендуется использовать их в системах с котлами, КПД которых не превышает 90%.

Выбор труб для дымохода

Выбирают трубу для дымохода исходя из особенностей конкретных видов топлива, отличающихся друг от друга температурой сгорания, температурой отходящего газа, химическим составом дыма.

Если труба работает в паре с дровяным банным котлом, она должна выдерживать температуру 700-1000°С. При работе с опилочным или пеллетным котлом их рабочая температура должна составлять от 250 до 400°С.

Важно также правильно подобрать толщину внутренней стенки стальных труб. Для банных дровяных котлов эта величина составляет 0,7-1,0 мм, а для пеллетных достаточно будет 0,5 мм

Конструктивные особенности банной трубы

Дымоотвод банной печи может изготавливаться из металлической или керамической трубы с помощью кирпичной кладки или с применением сэндвич-трубы. Последний вариант считается современным надежным способом и находит все более широкое применение. В конструкции дымоходы выделяются следующие элементы (участки):

  • оголовок (труба на крыше с зондом для гашения искр);
  • проходной узел в кровле (мастер-флеш);
  • чердачный дымоотвод;

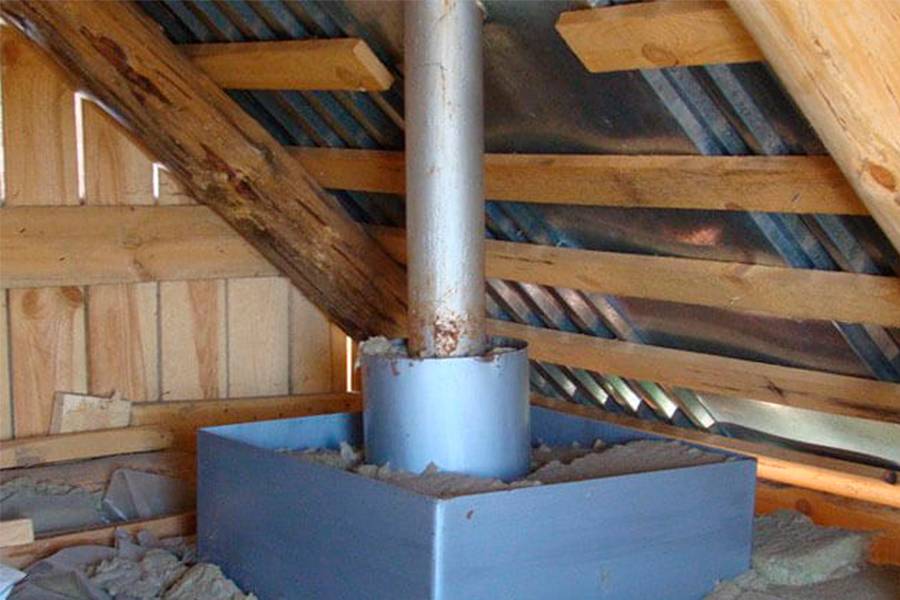

  • проходной потолочный узел;
  • внутрибанный дымоход;
  • печной выход (железная труба).

Внутри дымохода предусматриваются задвижки для регулирования потока дыма.

Размеры дымохода должны соответствовать действующим нормам. Диаметр канала дымоотвода связан с мощностью банной печи. Так устанавливается зависимость для трубы прямоугольного сечения: при мощности печи до 3 кВт – размер трубы составляет не менее 14х14 см; до 5 кВт – 14х20 см, до 7,5 кВт – 14х28 см. Круглая труба нормируется следующим образом: при мощности 1 кВт – сечение трубы выбирается более 80 мм2; при 15 кВт – 160 мм2 (порядка 14 см в диаметре). При монтаже дымохода следует учитывать одно условие: длина горизонтальных или наклонных участков не должна превышать 100 см.

Существуют нормы и для высоты оголовка, причем она зависит от расположения вывода относительно конька. При расположении вывода на расстоянии 1,4-1,6 м от конька достаточная высота оголовка составляет на 50 см выше конька; при расстоянии 1,6-3,2 м – 10 см или на уровне конька; при удалении далее 3,2 м – на 10 см ниже конька или вровень с ним. Если крыша имеет плоский вид, то высота оголовка выбирается не менее 100 см, а если ставится туба выше 1,4 м, то она закрепляется растяжками.

Разновидности

Вертикальные дымоходы различают по нескольким признакам.

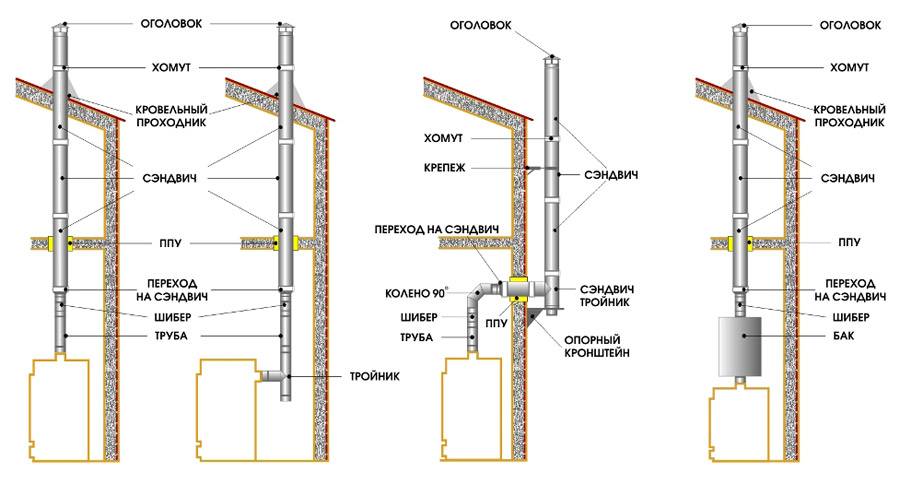

Существуют разные варианты конструкции:

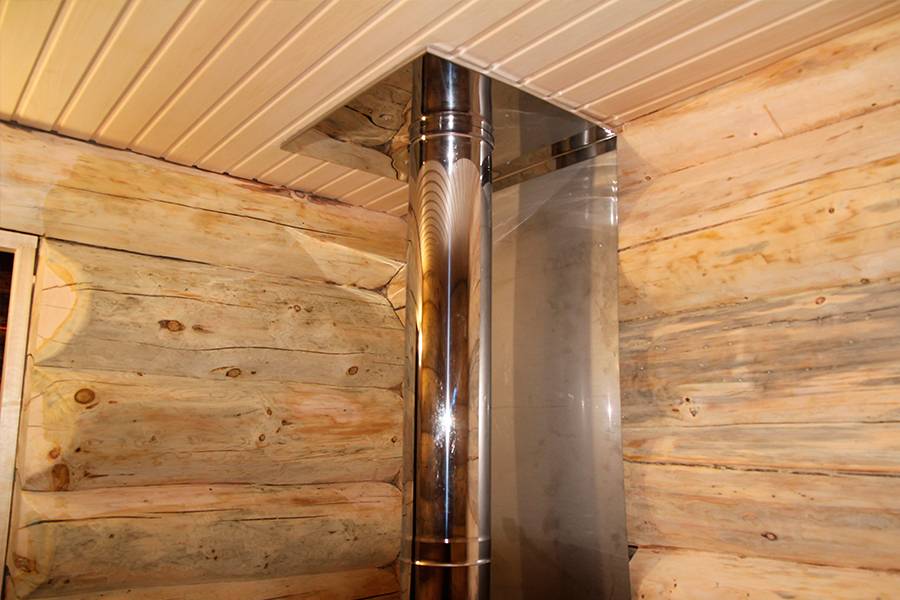

металлическая труба

Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;

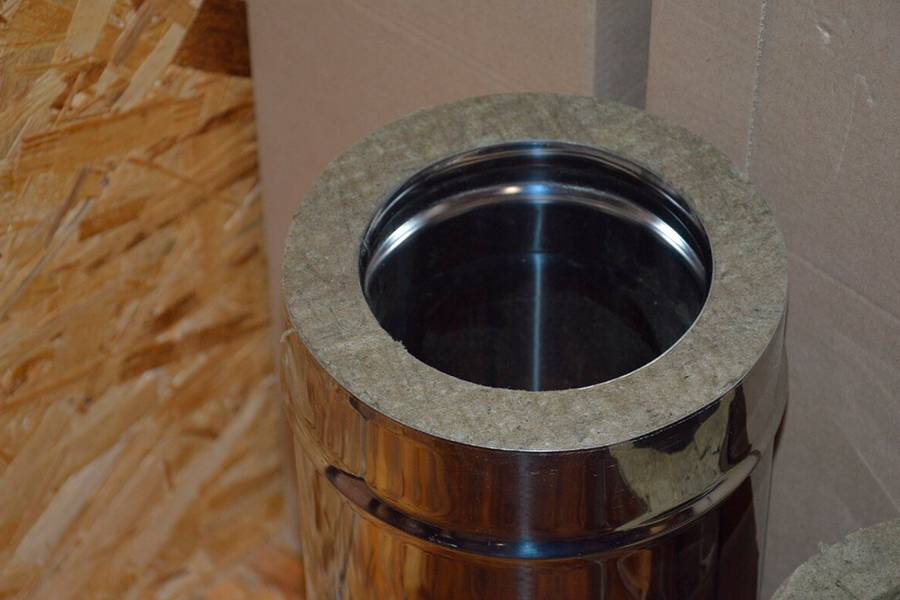

сэндвич-труба

Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;

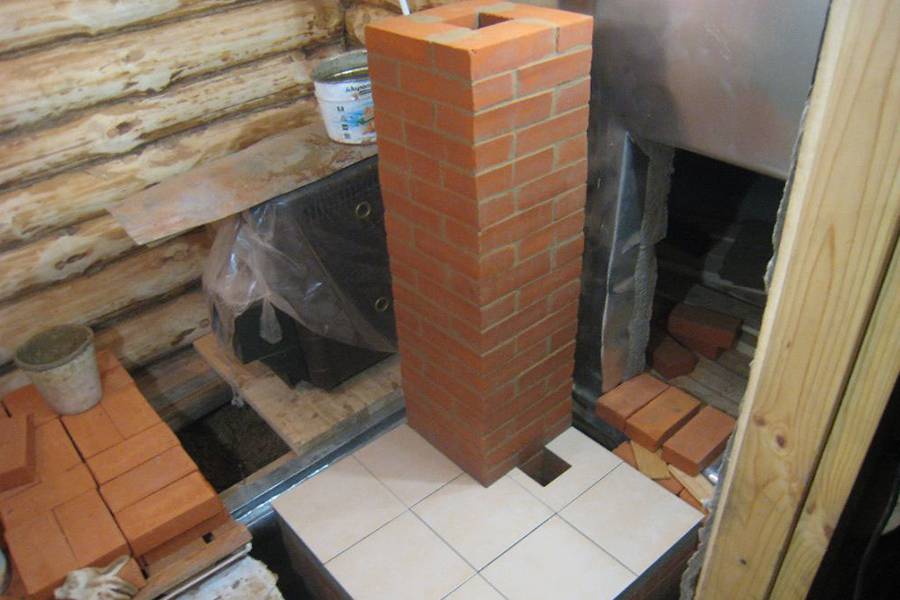

кирпичный дымоход

Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;

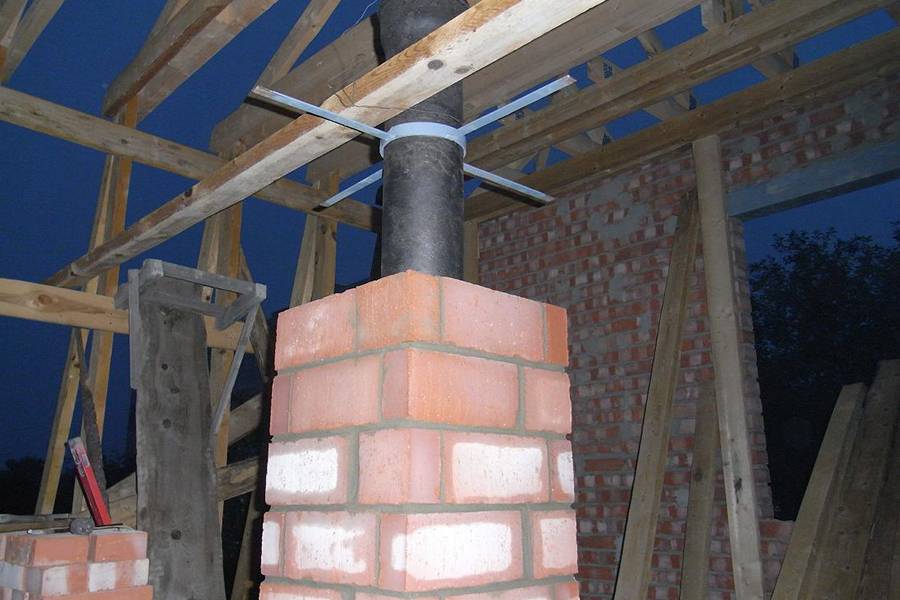

комбинированный дымоход

Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.

Кроме того, дымоходы различают по материалу изготовления:

металл

Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);

асбоцементная труба

Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;

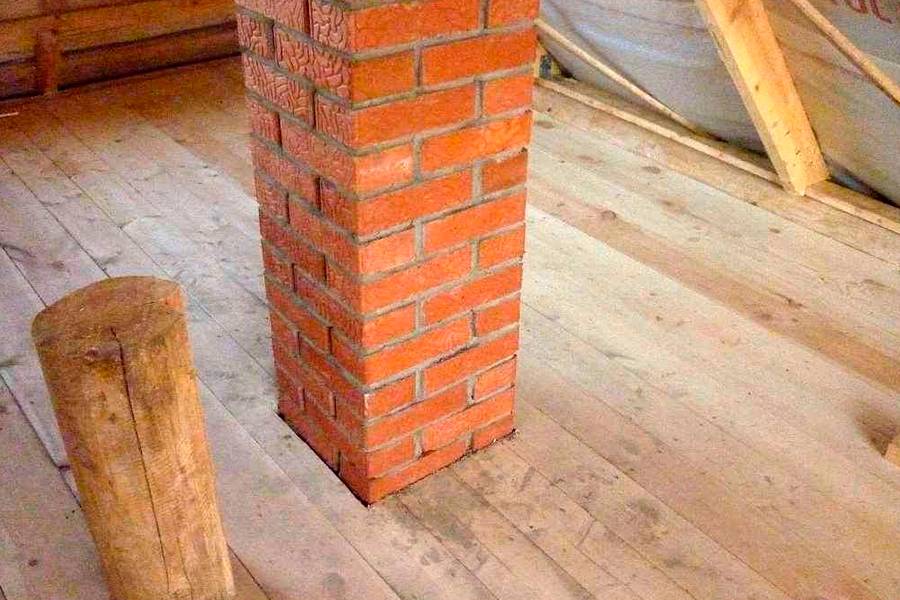

кирпич

Один из традиционных материалов, использующийся уже много столетий;

керамика

Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;

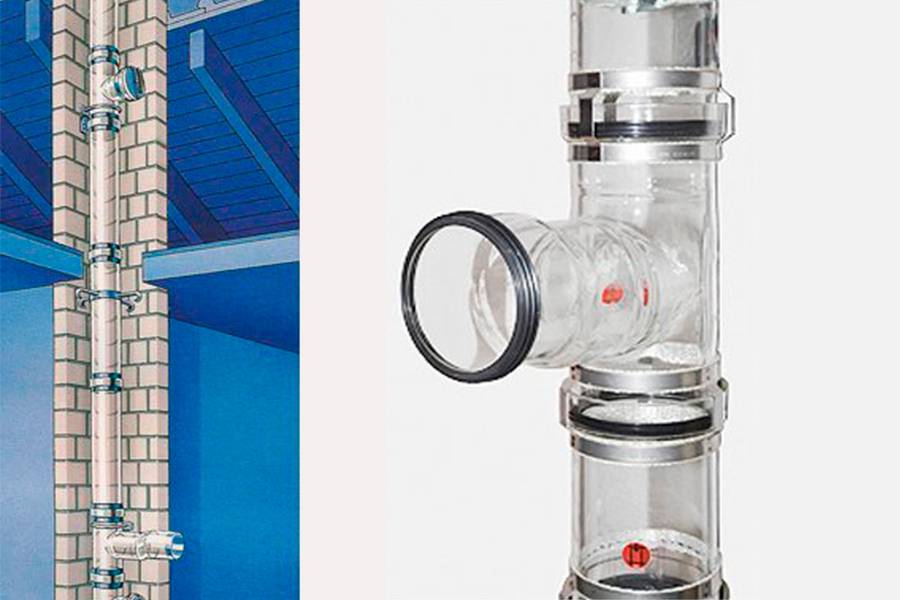

огнеупорное стекло

Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

  • теплоизол;
  • фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, ммДопустимая температура, °С
2–5-30 — +100
5–10-60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

  1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
  2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами

Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

  1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
  2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
  3. Далее на саморез нужно надеть шайбу и кусок асбеста.
  4. Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

  1. На дно наносится слой глины 20 мм.
  2. Оставшееся пространство заполняется керамзитом.

Видео: обустройство пожаробезопасного прохода дымоотвода через потолок или стену

Соорудить дымоход для бани несложно, однако важно соблюдать инструкции по установке и теплоизоляции труб. Даже малейшие ошибки могут спровоцировать возгорание деревянных элементов банной постройки

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

  • Не допускается провисание и перекашивание элементов дымоотводящей системы.
  • Выполнение поворотов трубы допускается, но не более трех.
  • Расстояние от дымовой трубы до стен должно быть не менее 50 см.
  • Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
  • Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
  • Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
  • Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
  • В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
  • При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
  • После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Рекомендуем ознакомиться: Как выбрать, установить и правильно использовать клапан Маевского

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

  • расстояние от деревянной стены — не менее 50 см;
  • расстояние от свеса крыши — не менее 25 см;
  • высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

  • для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
  • банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
  • для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

←Предыдущая статья Следующая статья →

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги

И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода

Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

  • к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
  • к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
  • к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
  • к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

  • попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
  • намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
  • разрушением кирпичной кладки дымохода;
  • повышенной коррозией металлической трубы;
  • намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.

Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

  • места соединения различных элементов дымохода герметизируются жаростойким герметиком;
  • проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

Сэндвич-труба в стене.

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

  • разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
  • подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
  • длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
  • дымоход не должен проходить над полком — можно случайно сильно обжечься;

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

  • окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
  • внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
  • строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
  • не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
  • труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

  • вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
  • рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
  • общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
  • оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

Результат несоблюдения противопожарных правил.

Конструкция

На первый взгляд, вертикальный дымоход представляет собой обычную трубу. В целом, это так и есть, если от дымохода требуется только выполнение базовой функции (удаление дымовых газов).

Однако, современные конструкции дымоходов представляют собой сложные сборные конструкции с массой дополнений. В состав дымохода могут быть включены секции, предназначенные для решения различных задач.

Рассмотрим их, начиная от точки присоединения к печи:

  • адаптер. Представляет собой переходник, выполняющий сопряжение диаметров выходного отверстия печи и трубопровода;
  • конвектор. Представляет собой кольцо из трубок, вертикально прикрепленных к металлической трубе и выполняющих функцию конвекционного распространения горячего воздуха;
  • шибер (задвижка). Обеспечивает отсечку трубы от наружной атмосферы для сохранения тепла, когда горение дров прекратится;
  • потолочный узел прохода. Обеспечивает безопасный проход трубы без потери герметичности;
  • сэндвич-дымоход. Обеспечивает пожарную безопасность чердачного помещения;
  • узел прохода сквозь кровлю. Обеспечивает вывод трубы наружу, исключает протечки дождевой и талой влаги;
  • навершие (оголовок, искрогаситель). Служит для защиты трубы от дождевой влаги или попадания птиц, препятствует распространению искр.

В состав не включен бак для воды с нагревом от дымохода — он обычно входит в комплектацию печи. Конструкция дымохода не обязательно включает все эти элементы, но их функции всегда полезны и практичны.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

  1. Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
  2. Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
  3. Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
  4. Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
  5. Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
  6. Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

  • Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
  • При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
  • нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

Оба дымохода имеют схожую конструкцию:

  • стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
  • дымовая труба;
  • проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
  • шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
  • навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Заключение

Если вы не знали, как нужно выводить трубу в бане, то предложенная пошаговая инструкция может помочь вам ликвидировать пробелы в ваших знаниях и вывести ее через потолок и крышу по всем правилам. В том случае, если бюджет крайне узок, а ваши умения оставляют желать лучшего, то оптимальным выбором будет установка сэндвич-дымоходов. С этим можно справиться даже в одиночку. Однако если у вас намечается большая парилка и вы желаете добиться более эффектной отделки, то можете рассмотреть и кирпичный вариант. Конечно, он потребует куда больше и средств, и сил, и времени, но зато после вы получите неповторимое чувство удовлетворения достигнутым результатом.

Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru, torgpoligrom.ru.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
