Схема и устройство сливных бачков с одной и двумя кнопками: основные характеристики, особенности и правила эксплуатации

Полезные рекомендации

Время от времени уровень воды бачка приходится регулировать в силу различных причин: если он постоянно подтекает, или в целях экономии, или чтобы увеличить мощность смыва.

Чтобы этого достичь, необходимо предпринять ряд мер.

1. Старые системы, осуществляли боковую подводку воды и использовали обычную толстую металлическую проволоку как рычаг (чтобы соединить клапан и поплавок). Для изменения в них уровня поплавка, чтобы перекрыть мембраной отверстие впуска воды, достаточно согнуть ее. При сгибании вверх, увеличивается количество воды, которая требуется, чтобы перекрыть клапан, соответственно, сшибая ее вниз – оно уменьшается.
2. Современные системы, в которых реализован боковой подвод, как рычаг задействована не проволока, а пластиковый шток и он, разумеется, не сгибается. Необходимое количество воды в бачке достигается регулировкой положения поплавка. Эта часть закрепляется при помощи резьбового соединения или защелок, которые для перемещения поплавка необходимо разжать. Чтобы увеличить объем, нужно придвигать его в сторону корпуса клапана для уменьшения длины рычага.
3. Системы, в которых реализован нижний подвод воды, регулировка выполняется более просто. Необходимо, чтобы пластиковая тяга, которая ограничивает количество воды, соединяя рычаг и поплавок длиннее или короче. Стандартно ограничитель оснащен резьбой для фиксации поплавка, а чтобы отрегулировать высоту уровня, используется стандартная пластмассовая гайка.

Принцип действия

Несмотря на большое разнообразие новых сантехнических изделий, предлагаемых к покупке производителями различных стран, устройство механизма для слива при помощи кнопки в каждой из них имеет практически идентичную конструкцию. Это позволяет упростить сервисное обслуживание. А при возникновении неисправности поврежденный механизм для слива можно найти практически в любом магазине.

Сливной механизм с применением кнопки представляет собой конструкцию, состоящую из ряда деталей. Видимые элементы этой сливной системы включают в себя:

• сливной бачок, ёмкостью до 8 л;
• крышку сливного бачка, расположенную на верхней части бачка (в неё встраивается кнопочный механизм слива);
• кнопки (их количество зависит от разновидности сливного кнопочного механизма, включающего обычно либо один, либо два этих элемента).

Помимо наружных деталей, механизм слива бачка компакт-унитаза оснащен следующими внутренними деталями:

• наливным (впускным) клапаном;
• выпускной арматурой (выпускным штоковым клапаном);
• поплавочной грушей (или просто – поплавком);
• трубкой для перелива.

Механизм действия кнопочной сливной системы заключается в том, что первоначально вода затекает в бак с помощью клапана, отвечающего за налив. Поплавок внутри бачка в это время находится внизу. Когда уровень воды в бачке начнёт повышаться, поплавок также будет подниматься.

При достижении уровеня воды определенной отметки поплавок посредством специального рычага на хомуте перекроет наливной клапан, подача воды прекратиться.

Для приведения механизма слива в рабочее состояние необходимо нажать на кнопку, находящуюся на крышке сливного бачка. При этом открывается сливной клапан и жидкость поступает в чашу унитаза, осуществляя функцию смыва. Поплавочный механизм опускается вниз, приоткрывая клапан, предназначенный для впуска воды. Именно таким образом осуществляется работа однокнопочного механизма для слива воды.

Схема работы двухкнопочного механизма выглядит несколько иначе. Бачок при такой конструкции имеет не одно, а два сливных отверстия. При надавливании на кнопку (клавишу) меньшего размера поднимается уплотнитель первого сливного канала. Жидкость из бачка при работе этой схемы сливается лишь наполовину. При нажатии второй кнопки, обычно имеющей больший размер, нежели первая, открывается клапан на втором сливном отверстии.

Состав арматуры, если подвод воды сбоку

• 1.Клапан запорный бывает штоковый или мембранный. Штоковый тип более простой и недорогой.
• 2.Штанга или рычаг для управления бывает латунный или пластиковый.
• 3.Трубка наливная предназначена снижать шумовой эффект от смыва и наполнения воды.
• 4.Поплавок. Применяются поплавки, которые двигаются по горизонтальной направляющей.

Как действует механизм, который двигается по горизонтальной направляющей:

• 1.Во время смыва поплавковый механизм опускается вниз, двигая за собой штангу, при этом выполняя открытие запорного клапана.
• 2.Вода поступает в бак, элемент управления поднимается.
• 3.Поступление воды в устройстве со штоковым типом клапана останавливается постепенно по мере заполнения бачка, с мембранным типом останавливается сразу, как достигается контрольная метка.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

• в бак подается вода;
• поплавок поднимается до установленного уровня;
• рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

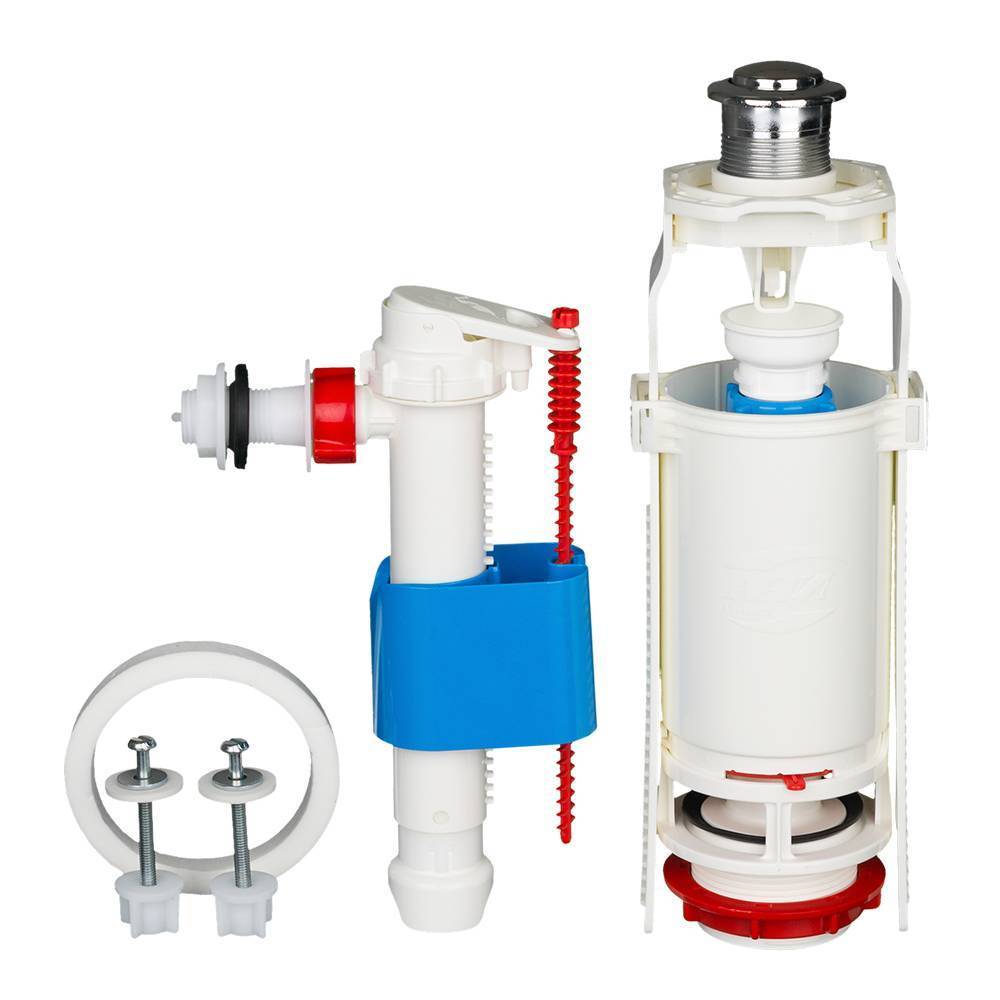

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

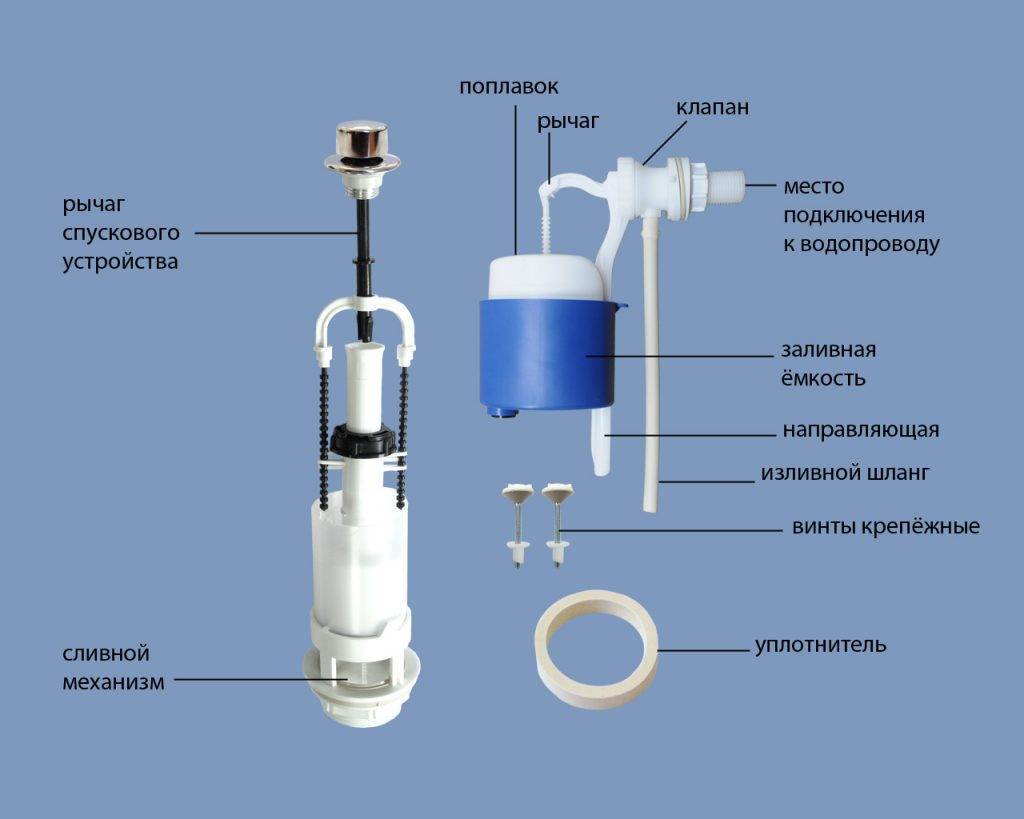

Компоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

• впускного клапана;
• спускового устройства;
• рычага с поплавком;
• заливной ёмкости;
• рычага, управляющего спусковым устройством.

Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
2. Вход в сливной механизм блокируется и осуществляется слив.
3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
4. Поплавковое отверстие открывается.
5. После возвращения на место вертикального клапана, перекрывается спускной проход.
6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

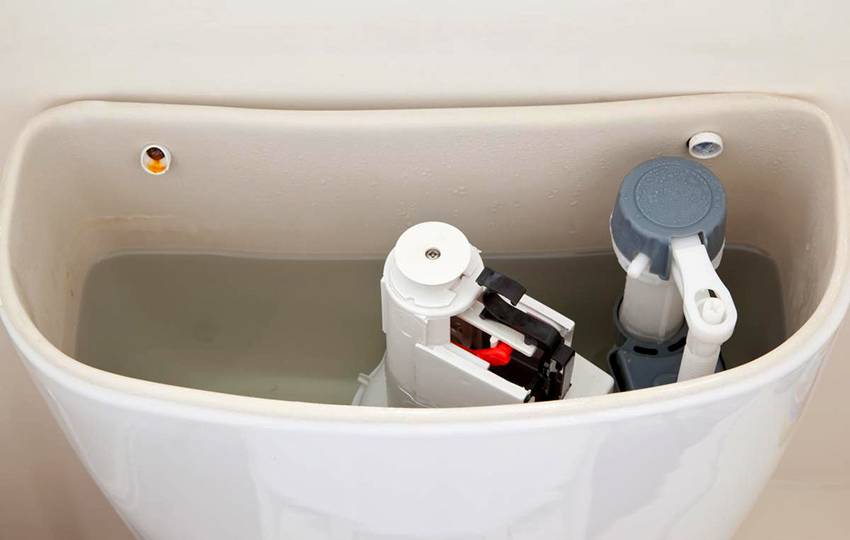

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

1. Поплавок. Его роль — ограничение уровня воды в бачке.
2. Направляющая. По ней движется поплавок.
3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
4. Мембранный клапан.

Арматура для бачка унитаза с нижней подводкой воды.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Системы бачка для унитаза

Функционирование сливного бачка происходит за счет двух систем: набора воды и слива. Первая еще по-другому называется впускной, ее работа довольно проста. Она пропускает жидкость и дает возможность наполняться баку в тот момент, когда в нем нет воды, и допускает ее поступление по степени наполнения емкости. Видов арматуры, работающей на впуск, довольно много, однако принцип везде один и тот же. В любом устройстве есть поплавок, который определяет уровень воды. Каждая система включает операцию регулировки поплавка, с помощью которого можно просто настроить степень наполнения водой бачка. Период службы впускных элементов находится в зависимости от качества поступающей воды, потому специалисты рекомендуют устанавливать фильтр.

Система работы унитаза

Арматура, работающая на спуск воды — данная система дает возможность вести контроль над сливом воды из бака унитаза. Эта конструкция может размещаться в нескольких положениях. Отдельные виды компонентов, работающих на спуск, дают возможность применять слив воды в двух режимах: стандартном и экономном. Кроме того, выпускные детали в конструкции сливного бачка могут выполнить при необходимости аварийный слив воды. Если детали этой системы перестают работать, то менять приходится всю спускную арматуру.

Главные проблемы в эксплуатации унитаза появляются из-за сбоев работы этих двух систем. Потому для предотвращения протечки нужно определить, какая из них перестала работать посредством замены частей или всего комплекта, и устранить поломку.

Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Популярные модели конструкций

Конструкция компании OLI

Производителей сменного сантехнического оборудования довольно много. На рынке представлены и отечественные, и зарубежные модели. Импортные системы дороже отечественных. Но для них можно отдельно приобрести сменные элементы. Наиболее востребовано оборудование таких фирм, как Alca plast (Польша), OLI (Португалия), Geberit (Швейцария), Grohe (Германия).

Португальская компания OLI регулярно представляет инновационные разработки в сфере сантехнических систем. Именно она 20 лет назад создала клапан двойного слива, переориентировав отрасль на экономное использование воды.

Среди последних разработок OLI – линейка арматуры Azor Silent, оснащенной бесшумным наполнительным клапаном. Он позволяет снизить уровень шума при наполнении бачка до 6 децибел (для сравнения: шелест листвы издает шум силой 15-20 децибел).

Еще одно интересное решение – система OLIpure со встроенным резервуаром для моющего. При каждом сливе к воде добавляется несколько капель моющего или чистящего жидкого средства (их можно использовать одновременно). Чистящее находится в изолированной емкости, поэтому внутренние механизмы и резиновые уплотнители не подвержены воздействию агрессивной химии.

Проверенные российские производители поставляют арматуру достойного качества, а стоимость наборов существенно ниже зарубежных аналогов. Выбрать можно среди таких изготовителей, как ООО «Виркэн-Рус» (Москва), АО «Уклад» (г. Псков), ООО «Аркон» (г. Тула), ООО «ПКФ «Протекс» (г. Тула). Отечественные предприятия также производят сменные элементы, подходящие к импортной арматуре.

Компания Виркэн регулярно представляет на рынке свои новые разработки. Среди последних – сливная колонка с запатентованной технологией QUICK FIT, позволяющая подсоединить сливной механизм напрямую к существующему основанию арматуры без отсоединения бака от унитаза. Механизм считается одним из самых универсальных на рынке еще и потому, что вместо центральной стойки установлен гибкий тросик, который не требует регулировки по высоте бачка.

Наборы арматуры этой фирмы популярны на рынке также благодаря уплотнителям, выполненным из силикона. Он не вступает в реакцию с содержащимися в воде примесями, сохраняет целостность и эластичность при перепадах температуры, не деформируется со временем, в отличие от резины.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Варианты установки сливного бачка унитаза

Всего известны три ключевых метода установки сливного бачка в условиях квартиры или частного дома:

1. Под потолком;
2. Соединение непосредственно с самим унитазом;
3. Установка в стене туалетного помещения.

Под потолком сливной бачок практически никто не устанавливает, так как для этого нужно будет покупать соответствующую арматуру. Ключевым минусом данной системы будет ее не слишком удобная эксплуатация, однако  вода как набирается, так и сливается под довольно хорошим напором. Сегодня такая конструкция встречается очень редко, так как ее заменили более привлекательные современные системы.

Когда бачок соединяется непосредственно с самим унитазом, то такая технология будет иметь приличное количество положительных моментов. В этом случае бачок будет находиться на довольно удобной позиции – в случае необходимости проведения ремонтных работ не придется думать, как добраться до этого устройства. Также весьма удобно производить контроль за бачком, следить – все ли в нем в порядке и так далее.

Если же бачок планируется установить в стене, то нужно помнить, что это весьма трудоемкий процесс. Конечно, с эстетической точки зрения, это будет наиболее выгодный вариант, так как бачок данного рода будет практически незаметным, кроме того, с помощью данного решения можно серьезно сэкономить полезное пространство, которого в санитарном узле не хватает.

Устройство выпускного клапана современного бачка унитаза

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

• запорная арматура;
• отверстие спускное;
• переливная трубка;
• сливной механизм;
• крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями. Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом

Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

• спускной рычаг;
• сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

1. Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
2. Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
3. Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

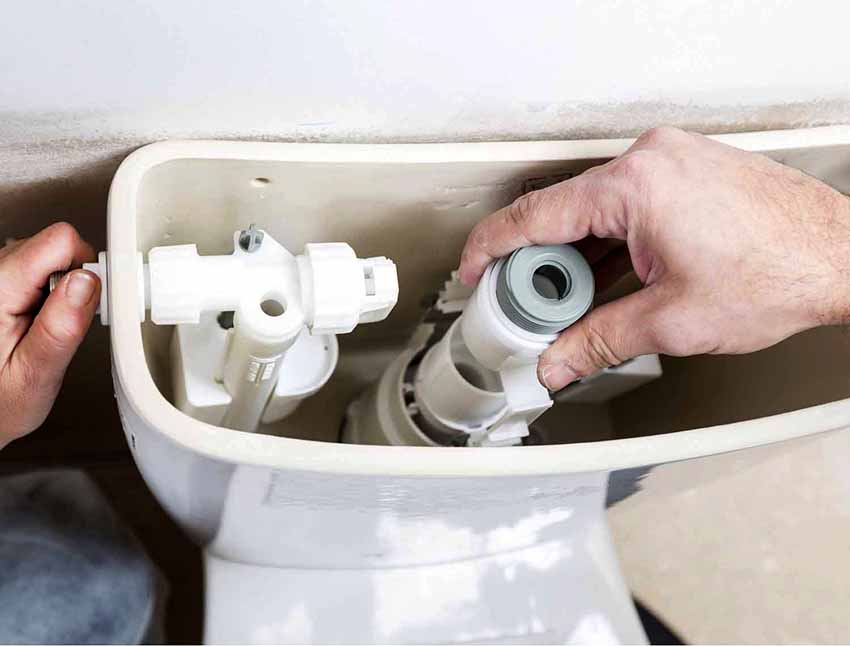

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Как диагностировать неполадки?

Если неисправен сливной бачок, это быстро становится очевидным: вода либо протекает в чашу унитаза, либо начинает капать на пол. Иногда бывает, что емкость не наполняется.

Какой бы ультрасовременной и сложной ни была бы конструкция бачка, проявляются поломки одинаково во всех моделях.

Наружные протечки не всегда сразу становятся видны. Случается, что вода капает наружу неделями, но ее количество настолько мало, что отсыревшие участки не бросаются в глаза. Тогда протечку можно определить по появлению рыжих пятен и потеков ржавчины.

Если они есть – стоит разобрать бачок и установить причину поломки.

Если нет фильтра грубой очистки, в бачок постоянно поступают частицы грязи и ржавчины. Они накапливаются в емкости и могут повредить внутренние механизмы конструкции, стать причиной поломки

В норме бачок заполняется до заданного уровня, а резиновая груша прижата к отверстию слива, надежно перекрывает его и удерживается в таком положении за счет давления воды. При нажатии на механизм спуска эта груша поднимается и открывает сливное отверстие.

Резиновая груша должна быть постоянно заполнена воздухом. Чтобы в нее не попадала вода, в конструкции предусмотрена специальная направляющая трубка. Она обеспечивает правильное положение груши в «седле».

Если нарушается целостность самой груши или трубки, механизм дает сбой.

Так должна выглядеть резиновая груша бачка, если она в рабочем состоянии. Она должна оставаться эластичной и хорошо прилегать к седлу

Первое, что нужно сделать, разобрав бачок, – осмотреть грушу. Если она утратила эластичность, растрескалась, то именно в ней и кроется причина протечки. Изношенная резина не может хорошо перекрывать отверстие слива, вода протекает в трещины и зазоры.

Резиновые изделия такого типа починить невозможно, поэтому грушу нужно просто заменить.

Если же с ней все в порядке, нужно убедиться, что под резину не попадают частицы грязи и ржавчины, которые также могут мешать нормальной работе груши.

Есть случаи, когда решить проблему протечки можно банальной очисткой бачка. Если выяснилось, что под резиновой грушей скопилась грязь, ее можно удалить обычной губкой. Часто этого хватает для восстановления нормальной работы. Также имеет смысл для профилактики протереть тряпкой стенки емкости и удалить налет

Если груша в порядке, то следует продолжить осмотр унитазного бачка в поисках причины протечки.

Бачок не заполняется, если:

• неисправен подводящий шланг;
• изношен впускной клапан поплавкового механизма.

Вода может вытекать наружу, если:

• изношена прокладка между бачком и унитазом;
• появилась течь в месте установки соединительных винтов.

Внутренние протечки появляются, когда:

• не отрегулирована переливная трубка;
• неисправен клапан;
• вышел из строя поплавок.

Следует тщательно проверить все эти узлы, отремонтировать, отрегулировать или заменить поврежденные детали. Как разобрать бачок и найти эти элементы, показано в видеоролике:

Настройка устройства сливного бачка унитаза с двойным выпуском воды

Арматура бака с двухрежимным выбросом ценного ресурса состоит из следующих частей:

• отверстие для смыва (размещается под определенным углом);
• переливная трубка;
• поплавок;
• крышка клапана с уплотнителем;
• ручная регулировка малого и большого объема смыва;
• клавиши для слива.

Внимание! Благодаря такому устройству сантехнический прибор расходует минимальное количества жидкости

Регулировка смывной арматуры с двумя кнопками

Отличие регулирующего механизма арматуры двойного выпуска от однокнопочного устройства заключается в наличии двух бегунков. Один из них отвечает за подачу влаги для малой клавиши на баке, другой — за подачу для большой.

Регулятор заполнения, который находится с боковой стороны возле подачи жидкости, настраивается идентично тому, что стоит в конструкции с одной клавишей.

Важно! Чаще всего завод-изготовитель самостоятельно настраивает режимы двойного опорожнения бака и в продажу поступают уже готовые для монтажа конструкции

Как правильно настроить механизм смыва

В первую очередь устанавливается положение бегунка на боковой стороне переливной трубки. Он размещен вертикально. Взаимодействует с малой клавишей.

Когда регулирующий элемент находится в самом верху, при нажатии на малую клавишу бака будет сливаться столько, сколько потребуется до тех пор, пока она не будет отпущена. При однократном быстром нажатии обеспечивается короткий выпуск.

Фото 1. Арматура с двухрежимным механизмом слива, деталь справа позволяет регулировать объем выпускаемой жидкости.

Если же бегунок расположить в самом низу, то объем опорожнения резервуара при однократном нажатии увеличится.

У самого дна резервуара, на арматуре находится еще один регулирующий элемент смыва, но уже для большой клавиши. Он имеет горизонтальное положение и шесть делений, отмеченных цифрами от 1 до 6.

С помощью него регулируется остаточный объем в баке после полного слива.

При установке бегунка на «1», в баке остается минимальный объем воды. А при установке на «6» наоборот, используется наименьшее количество для смыва.
