Какая сталь для ножей самая лучшая: рейтинг из ТОП-12 популярных марок на сегодняшний день, из какой выбрать 95х18 или Х12МФ, D2 или AUS-8A

Так ли хороша дамасская сталь?

Дамасская сталь – сплав высоко- и низкоуглеродистых металлических заготовок (например, обычного железа и высокоуглеродистой стали) для взаимной нейтрализации отрицательных качеств таких материалов. Высокоуглеродистые слои дают металлу прочность, низкоуглеродистые – амортизацию.

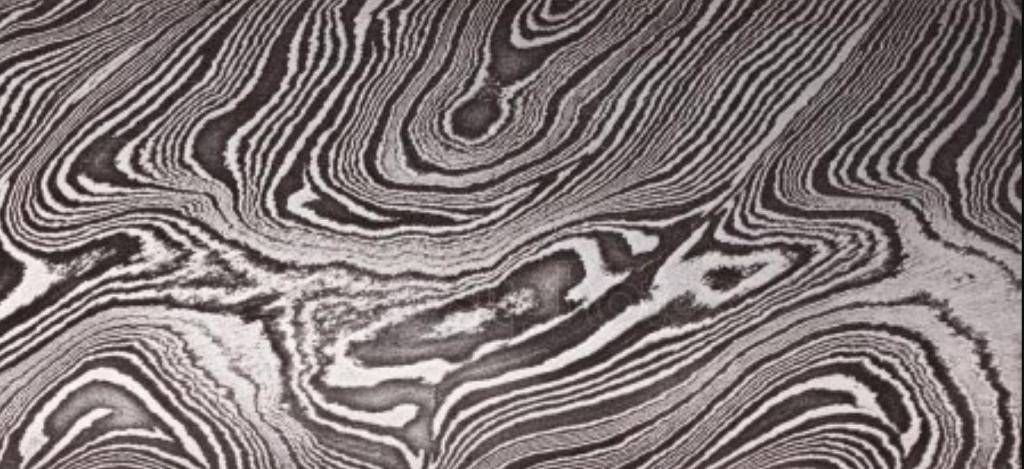

Клинок из дамаска.

У такого сплава есть один существенный недостаток: отсутствие легирующих компонентов, предотвращающих коррозию. Материал при этом сложен в работе: как результат – нож получается красивый, но делается долго, стоит дорого и живёт относительно недолго.

Предыдущая
НожиУниверсальный нож профессионального шеф-повара: разновидности и правила выбора
Следующая
НожиВиды японских кухонных ножей

Классификация сталей для ножей

Современная металлургия имеет в своём арсенале очень большое количество различных сталей. Люди научились добывать этот материал различными способами. Сталь может отличаться химическим составом и способом производства. Рассмотрим эти моменты подробнее.

Отличия по технологии изготовления

Стали для изготовления ножей могут отличаться по способу производства:

самый распространённый метод считается – обычная плавка и штамповка заготовок. Такой способ применяется на больших производственных площадках;
традиционный кузнечный метод. Заготовки для изготовления ножей получаются с помощью ковки;
самый продвинутый и современный способ – порошковой металлургии. Метод порошкового спекания мельчайших частиц металла. Он позволяет достичь определённых характеристик стали, которых невозможно добиться обычной плавкой. Клинки получаются с высокой износостойкостью и твёрдостью;
специальная кузнечная выделка стали – дамаск или булат. Такие стали имеют слоистую структуру из нескольких металлов. Многое зависит от их состава и мастерства кузнеца. Такие стали обладают очень интересными и необычными характеристиками.

Для вас важна марка стали на клинке?

Конечно!Безразлично…

Отличия по химическому составу

Стали могут отличаться по ключевым химическим признакам:

легированная сталь или нержавеющая. Такой металл обладает высокой антикоррозионной устойчивостью, но это не значит, что он является самой лучшей сталью для ножей. Главным преимуществом такого металла можно назвать содержание различных элементов в составе;
высокоуглеродистая сталь содержит в своём составе очень мало других химических элементов. Но такой металл обладает высокой твёрдостью и ножи из него отлично держат заточку. Главным минусом такого сплава можно назвать его плохое сопротивление коррозии.

Ножи из различных марок стали.

Лучшие российские мастера булатных ножей

Считается, что конкуренцию булатным ножам на современном рынке составляют изделия из легированной стали. Но так ли это на самом деле, и есть ли сегодня в России мастера, способные изготавливать кованые ножи, не имеющие себе равных по качеству? Оказывается, есть. Секретом качественной булатной стали владеют такие мастера, как И. Пампуха и А. Бирюков. Их продукция знаменита не только в России, но и за рубежом.

Кузнец И. Пампуха знаменит в России своими ножами из булатной и дамасской стали уже почти два десятилетия. Мастер-кузнец в третьем поколении, он один из немногих, кто хранит секрет настоящего булата и соблюдает все необходимые технологии ковки, отлива и заточки. Его нержавеющий нож, булат которого, изготовленный по современной технологии, сохраняя свойство классической стали, имеет высокую стойкость к коррозии. Его охотничьи ножи, пройдя тест на рез и прочность лезвия при ударе, показали, что булатная сталь его производства намного превосходит легированную сталь клинков ножей от ведущих фирм-производителей. Ножи И. Пампухи заслуживают ещё и звания высокохудожественного исполнения. Для рукояток мастер выбирает не только такие дорогие материалы как моржовый клык и чёрное дерево, но и украшает их драгоценными камнями и инкрустацией из перламутра.

Кузница Андрея Бирюкова также славна традицией качественных булатных ножей, которые отличаются высоким качеством реза и стойкостью к коррозии. Однако не только эти качества, но и вполне приемлемые цены делают их популярными среди любителей булата. Такие частные мастера как С. Баранов, С. Лунев и семья Архангельских изготавливают клинки из дамасской стали с довольно высокими качествами и приемлемой ценой, но они всё-таки уступают изделиям И. Пампухи по стойкости и резу, и больше подходят для коллекционирования или для использования в повседневности. Например, на кухне.

Что общего между этими марками

Стали марок Х12МФ и 95Х18 – разные по химическому составу, механическим характеристикам, области применения. Но они обе хорошо обрабатываются резанием, что способствует их применению в машиностроении. А содержащийся в этих сплавах хром, при взаимодействии с кислородом образующий на поверхности оксидную пленку, способную к самовосстановлению, придает им антикоррозионные свойства.

Антикоррозионные и механические свойства этих сталей делают их популярными при производстве ножей. Плотность структуры этих марок материалов придает примерно одинаковую износостойкость режущей части клинка.

Состав и добавки

Изменение механических свойств стали производится с помощью различных легирующих добавок. Это могут быть ванадий, хром, никель, молибден, кремний и другие компоненты. Каждый такой материал имеет свою пропорцию в общей структуре и оказывает влияние на характеристики, рассмотренные выше. Например, при добавке молибдена возрастает вязкость и прочность, лезвие становится менее хрупким.

Добавление ванадия, вольфрама и хрома увеличивают твердость стали, однако, их присутствие ведет к одновременному снижению ее прочности. Материал становится хрупким, но заточку сохраняет долгое время и приобретает дополнительную устойчивость к коррозии.

Обычные углеродистые стали не такие хрупкие, они легко поддаются заточке и долго остаются острыми. Но у них значительно ниже твердость и устойчивость к износу по сравнению со специальными материалами.

В составе нержавеющей стали содержание хрома составляет не ниже 13%. Тем не менее, при длительном использовании в повышенной влажности и без должного ухода, такой нож со временем все равно будет ржаветь.

Для того чтобы повысить качество ножевой стали, в нее добавляется марганец. Получается сплав с зернистой структурой и высокими прочностными характеристиками. Добавление никеля придает большую вязкость, твердость и стойкость к коррозии.

Классификация сталей для ножей

Когда мы говорим о таком материале, как сталь, особенно ножевая, следует понимать, что современная промышленность наряду с традиционными технологиями породила огромное количество ее видов, которые различаются как по химическому составу, так и по технологии изготовления. Чтобы не потеряться в этом многообразии, нам следует выделить хотя бы основные понятия. Итак…

По химическому составу стали делятся на углеродистые и легированные:

Углеродистая сталь представляет собой сплав железа и угля, без добавления каких-либо других элементов. Ее часто называют “черной”, или “ржавеющей”. Это самый древний вид стали, из которой изготавливались ножи. В целом она отличается высокой прочностью, хорошо принимает и держит заточку, и ее единственный недостаток заключается в том, что она чрезвычайно подвержена коррозии.
Легированная сталь – та, которую часто называют “нержавейкой”, на самом деле не всегда является таковой. Как правило, такая сталь гораздо меньше подвержена коррозии, но это вовсе не значит, что именно она является лучшей сталью для ножа. Главная ее особенность в том, что кроме углерода в сплаве с железом содержатся многие другие элементы, которые могут влиять на ее характеристики самым разным образом.

По технологии изготовления данных сплавов можно выделить довольно много видов стали. Для ножей подходят следующие:

Сталь, которая получается современным промышленным способом. Это самый распространенный ее тип, который производится методом плавки и штамповки.
Отдельно из промышленных сталей следует выделить так называемую “порошковую”, которая получается не плавкой и штамповкой, а методом порошкового спекания мельчайших частиц металла, что позволяет достичь характеристик, недоступных для обычных промышленных сталей. Из порошковой стали делаются ножи премиум-сегмента, клинки которых обладают особо высокой прочностью, показателями твердости и износостойкости.
Сталь, которая получается традиционным кузнечным методом. Ее часто называют “кованой”, и она высоко ценится.
Дамаск, как и его близкий родственник – булат, тоже является продуктом кузнечной выделки металлов. Говорят, что дамасская сталь для ножа является одной из лучших, равно как и булатная, но их характеристики в огромной мере зависят от мастерства кузнеца, и сама по себе технология изготовления вовсе не гарантирует высокого качества. Дамасская сталь имеет слоистую структуру, в которой чередуются разные виды металла, а булат обладает особым, “звездчатым” рисунком. Ножи из дамасской стали сами по себе очень красивы, но их свойства напрямую будут зависеть от тех сталей, которые включены в состав слоев.

ГРАФИКИ.

Ну что, готовы к графикам? Поехали. Начнем с баланса главных факторов некоторых популярных сталей, а потом пройдемся по каждой стали отдельно.

M390. Все, кто более-менее знаком с ножевым миром, эту сталь знают. Крутая “премиальная” сталь, за последние годы гордо восседает на пьедестале лучших ножевых сталей современности. После открытия завода в Китае многие китайские производители плотно на нее подсели и теперь складных ножей с М390, пожалуй, даже больше, чем даже с бюджетной D2. И это хорошо. Если термообработка сделана по рекомендованным заводом инструкциям, сталь идеальна. Если “с танцами и бубнами” у известного в узких кругах термиста – еще круче. В общем, говоря прямо, выбирая нож с М390, вы не прогадаете.

Стали Bohler M390, CTS-204P и CPM-20CV по содержанию — аналоги, но от разных производителей. Много хрома, молибдена, ванадия и вольфрама делают эти стали одними из лучших на рынке. Выбирая нож с этими сталями, вы точно не ошибетесь

CPM-20CV производится заводом Crucible Industries. M390, 204P и 20CV — износостойкие стали, которые не очень просто затачивать, но это того стоит, поверьте.

С CPM-M4 — настоящая жемчужина завода Crucible Industries. За счет небольшой потери в коррозионной стойкости, ребят, вы получаете потрясающее удержание остроты, прочность и достаточно приличную прочность/вязкость. Основываясь на нашем опыте, сталь M4 может превзойти стали M390 и S90V с точки зрения удержания остроты режущей кромки. Некоторым людям неудобно таскать с собой нож, который подвержен ржавчине и коррозии, но держите клинок в чистоте и смазанным — и проблем не будет!

CPM-S90V популярна у Benchmade и в Spyderco. Представляет собой ножевую сталь, которая славится хорошим удержанием заточки и хорошей коррозионной стойкостью. Эта сталь показывает хорошую вязкость, но, исключительно по нашему мнению, проигрывает M390

CPM-S110V обладает многими теми же качествами, что и S90V. Основное отличие заключается в почти идеальном уровне сохранения остроты РК (режущей кромки) за счет минимального снижения прочности. Если вы часто используете свой нож для нарезки картона, возможно, сталь не лучше, чем CPM-S110V. Эту сталь заточить – надо постараться, но оно того стоит.

Bohler-Uddeholm производит не только знаменитую сталь М390. Подумайте о Elmax, если вам важна высокая прочность. Превосходная прочность и ударная вязкость сбалансированы с легкостью заточки и коррозионной стойкостью

Elmax – удивительно сбалансированная сталь, если принять во внимание все эти факторы. Elmax можно найти на многих ножах Microtech. Может показаться, что между S110V и CPM 154 огромная разница

Реально, при обычном повседневном использовании вам будет трудно выделить какие-либо различия в сравнении. CPM-154 – это превосходная сталь для EDC с более высоким уровнем удержания остроты, коррозионной стойкостью и простотой заточки

Может показаться, что между S110V и CPM 154 огромная разница. Реально, при обычном повседневном использовании вам будет трудно выделить какие-либо различия в сравнении. CPM-154 – это превосходная сталь для EDC с более высоким уровнем удержания остроты, коррозионной стойкостью и простотой заточки.

CPM-154 – хорошая сталь, пришедшая к нам из порошковой металлургии и имеет более мелкую зернистость, чем 154CM. Вообще, порошковые стали лучше обычных, хорошо удерживают остроту и имеют повышенную ударную вязкость благодаря отсутствию лишних включений в кристаллическую решетку.

CPM-3V во многих отношениях является идеальной сталью для туристического/тактического ножа с фиксированным клинком. Невероятно прочная, эта сталь также может похвастаться превосходным удерживанием остроты и коррозионной стойкостью.

CPM-4V чуть получше 3V в плане удержания остроты, но происходит это за счет небольшого снижения ударной вязкости. Что совсем не страшно

Отечественные стали

Углеродистые:

У8 (или У8А). Сталь с содержанием углерода около 0,8 %. Самая простая и распространенная в ножеделии, находит массовое применение в кустарном изготовлении ножей. Высокопрочная, хорошо принимает и держит заточку. Буква “А” в ее названии означает сталь высокого качества очистки.
У10 (или У10А). Аналогичная предыдущей, но с содержанием углерода около 1 %. Прочность чуть ниже, но зато твердость и удержание режущей кромки лучше. Используется при изготовлении ножей для тяжелых работ, в т. ч. армейских и боевых.
65Г. Углеродистая пружинно-рессорная сталь. Содержание углерода около 0,65-0,7 %. В отличие от простых “углеродок”, данная сталь легирована марганцем и содержит долю процента хрома, благодаря чему у нее отличная прочность, ударная вязкость и упругость, а также большой диапазон показателей рабочей твердости. Ножи из такой стали хорошо держат заточку и являются весьма прочными. Ржавеет она не так активно, как стали марки “У”.
ШХ15. Шарикоподшипниковая сталь. Легирована марганцем и небольшим количеством хрома (1,5 %). Содержание углерода – около 1 %. Является одной из самых сбалансированных углеродистых сталей: легко точится, сохраняет высокую прочность при высокой твердости, хорошую износостойкость и способна держать режущую кромку на малых углах.
ХВ5 (“Алмазная” сталь). Содержит около 1,35 % углерода и довольно много вольфрама (около 5 %). Достаточно прочная, но при этом с плохой ударной вязкостью сталь, способная сломаться при динамических нагрузках. Отличается колоссальной твердостью (до 68 ед. HRc) и износоустойчивостью. Создана только для долгого и агрессивного реза, без поперечных и ударных нагрузок. Довольно интенсивно ржавеет.
Р6М5 (“быстрорез”). Сталь, применяемая для изготовления пил по металлу. Содержит около 0,8 % углерода, 4 % хрома, немного ванадия и большое количество вольфрама (около 6 %). Также легируется молибденом. Довольно интересная сталь, обладающая огромной жаропрочностью, стойкостью удержания режущей кромки и износостойкостью.
9ХС. Инструментальная легированная сталь. Содержание углерода – 1 %. Содержание хрома – 1,2 %. Дополнительно сталь легируется кремнием и марганцем. В небольших количествах содержатся никель, ванадий и даже вольфрам (до 0,25 %). Благодаря удачной совокупности элементов сталь обладает выдающимися характеристиками по удержанию заточки, износостойкости и прочности.
Х12МФ. Инструментальная легированная сталь. Ее часто называют “полунержавеющей”. Является одной из лучших сталей для изготовления ножей. Содержит 12 % хрома и 1,5 % углерода. Имеет довольно богатый состав легирующих элементов – молибден, ванадий, марганец, никель и фосфор. Обладает отличной прочностью, износостойкостью, великолепно держит заточку и ударную вязкость на приемлемом уровне. Один из лучших выборов по соотношению цены-качества.

Нержавеющие:

40Х13. Легированная сталь нижнего ценового уровня. Содержит 0,4 % углерода и 13 % хрома, как следует из ее названия. Нож из нержавеющей стали такого класса действительно почти никогда не будет ржаветь, но удержание режущей кромки у нее весьма посредственное.
65Х13. Из недорогих сортов эта сталь – очень неплохой выбор. Содержит 0,65 % углерода и все те же 13 % хрома. Из-за такой балансировки состава чуть более подвержена коррозии, чем предыдущая. Зато она гораздо лучше держит заточку и в целом является очень неплохой сталью, особенно при хорошей закалке.
95Х18. Эта сталь, хоть все еще и относится к среднему уровню цены, по качеству уже существенно выше двух предыдущих. Количество углерода приближается к 1 %, а хрома в этом сплаве уже существенно больше – 18 %, что поднимает как коррозионную стойкость, так и общую прочность клинков.
110Х18 МШ-Д. Очень редкая, но особо ценимая среди мастеров сталь. Отличается высочайшим уровнем чистоты, благодаря методике электрошлаковой переплавки. Содержит до 1,1 % углерода и около 19 % хрома. Долгое время сохраняет заточку и показывает высокую прочность благодаря равномерной структуре.
40Х10С2М (ЭИ-107). Еще ее называют “клапанной” сталью. Несмотря на невысокое содержание угля (0,4 %), данная сталь является очень хорошим выбором. В ней немного хрома (около 10 %), однако дополнительно она легирована кремнием (около 2,5 %), марганцем и молибденом, что самым положительным образом сказывается на ее прочности и износостойкости.

Как производится подобный материал

В качестве сырья при изготовлении булата может использоваться обычная сталь. Основное условие заключается в том, что состав не должен иметь большого количества легирующих элементов. Кроме этого, при производстве булата учитывается следующее:

Высоколегированный металл не позволяет получить булатную сталь.
Среднелегированная заготовка применяется для получения булата низкого качества.

Булатная сталь может изготавливаться при применении 4 основных технологий:

Прямое сплавление измельченного графита и железной руды. Эта технология наиболее проста в исполнении. Для получения качественной стали в этом случае следует использовать руду с процентным содержанием металла не менее 85%. Очень часто в природе встречается руда с большим количеством серы, которая считается вредной примесью.
Расплавление железа при непосредственном доступе углей. Эта технология обеспечивает попадание в сплав не только чистого углерода, но и различных оксидов, которые и обеспечивают получение требуемой структуры. Подобная технология сегодня применяется крайне редко, так как вместе с оксидами в состав попадают вещества, существенно снижающие качество.
Обжигание сырья на протяжении длительно периода без обеспечения доступа воздуха. Подобная технология характеризуется тем, что позволяет получить дешевый металл с довольно высокими эксплуатационными качествами. Сталь, полученная данным методом, называется литым булатом. Применение подобного метода возможно только при точном расчете времени выдержки при обжоге, так как в противном случае состав набирается большого количества углерода, а это определяет повышение хрупкости и снижение ковкости.
Сплавление железа без примесей с графитом в вакууме. Применение этой технологии позволяет существенно повысить качество получаемого металла, но при этом стоимость устанавливаемого оборудования весьма велика. За счет вакуума исключается вероятность попадания в состав вредных примесей и оксидных присадок.

В бытовых условиях зачастую применяется метод обжига сырья на протяжении длительного периода без обеспечения поступления воздуха. Он позволяет получить булат довольно высокого качества. Сплавление чистого железа с графитом проводится в промышленных условиях, так как возникают сложности с установкой специализированного оборудования.

Какая сталь лучше х12мф или 95х18: сравнение и различия

Сплав железа с углеродом, в котором концентрация последнего меньше 2,14 %, называют сталью. При изменении содержания углерода, добавлении легирующих элементов, различной термообработке значительно изменяются основные характеристики материала.

В маркировке сталей первая цифра указывает на процентное содержание углерода, а идущие за ней буквы и цифры говорят о наличии легирующих элементов и их количестве в процентном соотношении. Если после буквы нет числа, то это значит, что его содержание меньше 1%. Причем обозначения легирующих элементов располагают в порядке убывания их процентного содержания в сплаве.

Химический состав стали Х12МФ, ее свойства, область применения

Х12МФ – это инструментальная легированная штамповая сталь, которая содержит 1,45-1,65% углерода. Характеризуется наличием таких легирующих элементов как хром (Х) — 11-12,5%, молибден (М) — 0,4-0,6% и ванадий (Ф) — 0,15-0,3%. В небольших количествах содержит кремний (С) — 0,1-0,4%, марганец (Г) — 0,15-0,45%, никель (Н) — до 0,35%, фосфор (Р) — до 0,03%, медь (Д) — до 0,3% и серу (ее содержание стремятся свести к минимуму, поэтому она не маркируется) — до 0,03%.

Хром (Х) улучшает режущие свойства, стойкость к износу и коррозии, увеличивает прочность и прокаливаемость сплава.

Ванадий (Ф) повышает теплостойкость и улучшает структуру металла. При небольшой его концентрации (в размере от 0,3 до 0,5 %) намного улучшает прочность и пластичность металла, чего нельзя сказать про сплавы с высоким содержанием ванадия.

Добавление молибдена (Mo) увеличивает вязкость и повышает прокаливаемость высокохромистой стали. Также он ухудшает окалиностойкость. Из-за этого количество молибдена в штамповых сталях лимитируют до 1,8 %.

Сталь Х12МФ хорошо обрабатывается:

Резанием, что способствует получению точных размеров готовой детали.
Давлением, что повышает производительность изготовления изделий, экономит материал.

Она удовлетворительно шлифуется, но при этом достаточно хрупкая. Характеризуется хорошими механическими свойствами:

Высокая прочность.
Пластичность.
Износостойкость.
Хорошая теплостойкость и закаливаемость.

Изделия из нее обладают антикоррозионными свойствами, но при продолжительном воздействии агрессивной (кислой или щелочной) среды на них могут появиться темные пятна или ржавый налет.

Эта марка сплава широко используется в металлобрабатывающей промышленности. Из нее изготовляют детали промышленного оборудования, которые отличаются высокими требованиями к качеству поверхности и механической стойкости, такие как:

Ролики профилированные сложных форм.
Рабочие элементы штампов — матрицы.
Волоки.
Эталонные шестерни.
Накатные плашки для выдавливания наружной резьбы.

Химический состав стали 95х18, свойства, применение

Сталь 95х18 — коррозионно-стойкая (нержавеющая) обыкновенная. Содержит 0,95 % углерода (С) и 18% хрома (Х). В ее составе также присутствуют кремний (С) и марганец (Г) — до 0,8% каждого, никель (Н) — до 0,6%, фосфор (Р) — до 0,03%, медь (Д) — до 0,3%, титан (Т) – до 0,2% и сера — до 0,025%.

Эта марка сплава характеризуется высокими показателями твердости, износостойкости, жаропрочности (до 500 °С), коррозионной стойкости. Наличие 18% хрома говорит о принадлежности этой стали к нержавеющей. Изделия из этого сплава устойчивы к химически агрессивной среде. Исходя из этого Сталь 95Х18 применяют:

В авиационной промышленности.
Машиностроении.
Изготовлении клинкового оружия.

Благодаря высокой устойчивости износу из нее изготовляют детали, работающие при трении:

Оси.
Валы.
Подшипники.
Стержни.
Втулки.

Что общего между этими марками

Каким критериям должна отвечать сталь

Современные стали для ножей изготавливаются по новейшим технологиям. Качество ножей в целом зависит от следующих показателей:

Степень твердости. Указывает на способность разрезать или разрубать предметы из других материалов без повреждения рабочей части. Этот показатель выражается в специальных единицах, определяемых шкалой Роквелла (HRC). Для ножей используется сталь с рабочей твердостью в диапазоне 52-61 единиц.
Прочностные характеристики. Указывают на устойчивость стали к разным нагрузкам. При проверке нож используется как рычаг. В ходе испытаний установлена самая высокая прочность у порошковых сталей за счет плотной и равномерной внутренней структуры.
Показатель ударной вязкости. Характеризует возможности той или иной стали к сохранению прочностных качеств при резких ударных нагрузках. Например, материал с низкими показателями не подойдет для рубящих ножей.
Устойчивость к износу. Указывает на склонность конкретного металла к истиранию при контакте с абразивной структурой. Во многом зависит от твердости и плотности стали.
Прочность и устойчивость лезвия. Способность материала сохранять остроту и режущие свойства после заточки в течение долгого времени.
Антикоррозийные свойства. Определяется способностями металла к сохранению химической однородности под влиянием агрессивной среды. Следует учесть, что у любой стали нет абсолютной стойкости к коррозии.
Жаропрочность или красностойкость. Способность клинка сохранять структуру во время сильного нагрева. Для ножей этот показатель не критичен, поскольку они очень редко подвергаются воздействию высоких температур.

Так ли хороша дамасская сталь

Качественная дамасская сталь по режущим характеристикам превосходит многие марки.

Узор на лезвии ножа характерен для дамасской стали из-за особого процесса подготовки стальной пластины.

В производстве используется особая технология:

Собираются мягкие и твердые виды стали.
Стальной пакет прогревается до температуры ковки.
Наносятся специальные добавки (для улучшения сварки между пластинами).
Пакет многократно пробивают молотом, отправляют в горн.
Когда пластина сформирована, она прогревается. Рубится на несколько частей, которые снова собираются в пакет.
Цикл повторяется.

Количество повторений может составлять от 3 до 10. Чем их больше, тем качественнее сталь. На свойства клинка влияет соотношение мягких и твердых сталей. Последних должно быть больше.

Дамасский сплав имеет жесткость 60 HRC, отличается прочностью и остротой кромки. Еще одним преимуществом является удержание режущих качеств. Изделия часто украшены узорами, образующимися из-за неоднородной структуры.

Материал обладает большим недостатком: неустойчив к ржавчине и требует тщательного ухода.

Для поддержания рабочих характеристик и внешнего вида необходима защита от влаги, нужно протирать лезвие после использования, обрабатывать специальным маслом.

Поэтому на сегодняшний день дамасская сталь уступает большинству современных сплавов.

Предыдущая НожиНож для охоты: 10 лучших охотничьих клинков и правила выбора Следующая Заточка ножейЛучшие точилки для ножей

Сталь для тактических и боевых ножей

Современный маркетинг предлагает огромное количество ножей как для военных, так и для людей, которым просто интересна данная тематика. Если свести все эти ножи к единому знаменателю, то это такие инструменты, которые предназначены для тяжелых работ и должны выдерживать большие нагрузки. Сталь, из которой они изготавливаются, весьма разнообразна и включает в себя как дешевые образцы (440А и ей подобные), так и самые дорогие порошковые стали (вроде той же S35VN или M4).

Насколько оправдано в этом случае использование “порошков” – вопрос спорный. По отзывам, сталь для ножей с характеристиками и показателями такого уровня подходит самая простая, углеродистая, поскольку она обладает максимальной совокупностью полезных характеристик при минимальной цене. И поскольку использование такого ножа подразумевает максимально жесткие условия, вопрос цены очень важен. Поэтому такие образцы сталей, как 65Г или У10, наверное, будут лучшим выбором.

Правила выбора

Основные критерии выбора — назначение ножа и условия его эксплуатации. Условно можно разделить все приборы на два типа: бытовые и походные. Первые используют ежедневно, они должны легко затачиваться. Лучшие походные ножи сохраняют остроту в течение длительного периода, режут разнообразные материалы, но при этом могут возникать трудности с заточкой.

Выбирать клинок необходимо так, чтобы он справлялся с самой тяжелой нагрузкой. Для бытового это будет обрезание костей, резка замороженного мяса и рыбы. Для походного — открывание консервных банок, вытаскивание застрявшего патрона из охотничьего ружья. Соответственно, походный должен быть чуть более твердым и износостойким, в то время как бытовой работает с менее прочными материалами и меньше тупится.

Второе важное свойство — это масса ножа. Более твердый и хрупкий материал вынуждает применять лезвие большей толщины. Тяжелый клинок позволяет пользоваться им как тесаком, рубить сучья и кусты

Более гибкий и менее твердый позволяет сделать лезвие тоньше, а сам нож — легче. Однако про открывание консервных банок тут можно забыть. Кроме того, бытовые ножи обычно используют женщины, и каждые двадцать-тридцать грамм будут провоцировать артрит и головную боль

Тяжелый клинок позволяет пользоваться им как тесаком, рубить сучья и кусты. Более гибкий и менее твердый позволяет сделать лезвие тоньше, а сам нож — легче. Однако про открывание консервных банок тут можно забыть. Кроме того, бытовые ножи обычно используют женщины, и каждые двадцать-тридцать грамм будут провоцировать артрит и головную боль.

Третий момент — это упругость лезвия. Кухонный нож должен лучше пружинить. Это исключит вероятность получения травм в процессе нарезки продуктов.

Заточка кухонных ножей — обычное дело. Практически у каждого в доме есть брусок или специальное приспособление. В быту произвести правку инструмента проще. В походных условиях сделать это довольно проблематично, поэтому клинок должен сохранять остроту дольше.

Коррозионная стойкость на первом месте для кухонных ножей. Их моют химическими средствами, погружают в соляные и другие растворы. Окисление создает шероховатую пленку, в которой гнездятся бактерии и которая портит качество реза, может оставлять пятна на продуктах.

Говорить о преимуществах и недостатках той или иной порошковой стали сложно, так как она очень сильно подвержена старению. К примеру, сравнение только что купленного ножа из некачественной порошковой стали с другим (бывшим в употреблении, но для изготовления которого использована лучшая сталь) покажет, что выглядят они практически одинаково.

Походные ножи должны хорошо держать заточку, иметь высокий показатель твердости

Кухонный нож должен быть стойким к коррозии

Рейтинг ТОП-12 самых лучших сталей для ножей, какую из них выбрать на сегодняшний день и почему

Популярные марки

420

440А

440B

440C

AUS-4

AUS-8

AUS-10

Н-1

Inox

Так ли хороша дамасская сталь?
