Компрессор для краскопульта: подбор, устройство, особенности, виды

Фильтр Wester 816-003 10 атм, 1/4F, 1/4F

Важнейший компонент покрасочного оборудования для автомобилей – фильтр Wester 816-003. Если в сжатом воздухе, который попадает в краскораспылитель, появляется грязь из окружающей атмосферы, малярные работы будут испорчены.

Фильтр Wester 816-003 10 атм, 1/4F, 1/4F

Заслон на пути нефтяных продуктов, пыли, пуха, влаги – фильтр Wester 816-003. Прибор состоит из металлического корпуса и пористой бронзовой втулки – фильтрующего элемента. Конструкция легко разбирается, многоразовый влагоотделитель промывается, устанавливается на место.

В комплект устройства входят:

сепаратор (разделитель воды и масла);
редуктор с встроенным точным манометром;
воздушный фильтр.

Технические характеристики:

Тип товара	Редуктор, фильтр, влагоотделитель
Фильтр	Воздушный
Максимально возможное давление компрессора	10 атм
Размеры резьбового соединения	1/4F, 1/4F
Дополнительные сведения	С манометром

Цена изделия – от 1660 руб.

HVLP — группа большого объёма и низкого давления

Такой механизм обеспечивает чрезвычайно впечатляющий показатель переноса — более 70%. То есть в окружающее пространство бесполезно улетучивается всего 25—30 процентов материала. Краска выходит из наконечника с небольшой скоростью, поэтому нет сильного рикошета от плоскости окрашивания. Это позволяет говорить о высоких экономических и экологических достоинствах данной разновидности.

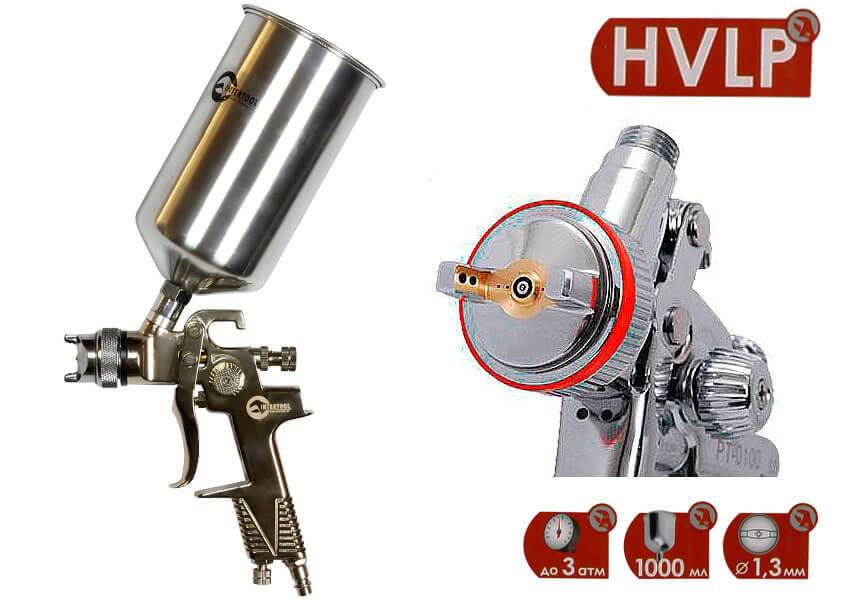

Краскопульт пневматический HVLP-II INTERTOOL PT-0100

Такой краскопульт требует нанесения лакокрасочного покрытия с близкого расстояния —15—20 см.

Можно говорить о следующих достоинствах подобных агрегатов:

экономный расход материала;
отсутствие опыла;
отсутствие замусоривания поверхности;

Среди недостатков такой модификации можем перечислить следующие факторы:

большой расход сжатого воздуха делает необходимым использование мощного компрессора с высокой производительностью;
необходимость увеличения сечения воздуховода;
необходимость в дополнительных воздухоочищающих фильтрах для удаления излишков масла и воды;
вы должны иметь профессиональные навыки работы с таким аппаратом — их отсутствие приведёт к образованию потёков. Кроме того, есть определённые неудобства при нанесении краски на труднодоступные участки. Это обусловлено необходимостью наносить краску с маленького расстояния.

Устройства для профессиональной деятельности

При организации малого предприятия, а также для индивидуального выполнения значительного объема работ по окраске простых и сложных поверхностей потребуется соответствующее оборудование. Элементы и узлы подобных машин выполняют из металла. Пластик применяется только во внешнем оформлении.

Здесь задают конкретный вопрос: «Какой компрессор нужен для профессионального выполнения покрасочных работ»? Агрегат должен:

обеспечивать длительную работу в течение смены каждый день;
иметь заметный запас прочности, а также отвечать требованиям ремонтопригодности. Для подобного оборудования предприятия-производители выпускают ремонтные комплекты отдельных деталей, а также узлов, которые в процессе эксплуатации подвергаются износу;
обладать стабильными показателями при получении сжатого воздуха.

Для профессионального оборудования чаще всего предусматривают отдельное помещение, чтобы ограничить к нему доступ. Только специалисты могут быть рядом с подобными агрегатами.

Стоимость подобных устройств достаточно высока, они предназначены для получения стабильного дохода от их использования.

Очумелые ручки

Трудно ли сделать краскопульт из компрессора своими руками? Давайте разберем две несложных конструкции, которые не требуют для изготовления каких-то особых навыков и специальных инструментов. В качестве источника сжатого воздуха нам послужит старая бытовая техника (см.также статью “Самостоятельная настройка краскопульта и особенности эксплуатации”).

Пылесос

Старые пылесосы советского производства выгодно отличаются от современных тем, что их конструкция предусматривала подключение шланга не только к всасывающему патрубку, но и к выходному. Таким образом, вся необходимая доработка сводится к изготовлению собственно распылителя.

Переключив шланг, можно получить готовый компрессор.

Как сделать его из подручного материала?

Подбираем стеклянную или пластиковую емкость с широким (не менее 5 сантиметров) горлышком объемом 1-2 литра.
Вырезаем из плотного пенопласта по размеру горлышка плотно входящую в него пробку. Она должна быть снабжена прямоугольным уступом, позволяющим вставить в проделанные отверстия трубочки от гелевой ручки или капельницы под прямым углом друг к другу.
Проделав отверстия, вставляем трубки. Одна из них будет служить для подачи краски, вторая – для сжатого воздуха.
Делаем в пробке дополнительное отверстие, через которое в емкость будет поступать воздух: при падении уровня краски в герметичной емкости возникнет разрежение.
Еще одна пенопластовая пробка позволит соединить наш импровизированный краскопульт с шлангом пылесоса. Регулируя взаимное положение трубок, можно обеднить аэрозоль или сделать поток краски более плотным.

Схема работы приспособления.

Готовая насадка-распылитель.

Холодильник

Краскопульт из компрессора от холодильника сделать сложнее, зато получившееся устройство куда тише и экономичнее пылесоса.

Вот примерная инструкция.

Демонтируем сам компрессор и пусковое реле. Медные трубки перекусываем и развальцовываем или отпиливаем ножовкой по металлу.
Подав питание, определяем, какая из трубок нагнетает воздух.
На всасывающую трубку герметиком или шлангом с хомутом крепим бензиновый фильтр для защиты от пыли. Его можно найти в магазине автозапчастей.
Нагнетающую воздух трубку парой бензиновых шлангов соединяем с ресивером – пластиковой или металлической канистрой. Для соединения используются посаженные на герметик штуцера.
Выход из ресивера снабжаем дизельным фильтром, взятым в том же автомагазине. Он избавит сжатый воздух от избыточной влажности.
Крепим компрессор и ресивер к платформе – толстой доске. Подключаем распылитель. Работаем.

На фото – распылитель из компрессора от холодильника.

Пара нюансов:

Компрессор устанавливается в том же положении, в котором он находился в холодильнике. Иначе агрегат может просто не запуститься.
В нем периодически придется менять масло. Для слива старого и заливки нового масла используется третья, запаянная трубка, торчащая из корпуса компрессора. Откусив трубочку и сменив масло, заверните в нее болтик подходящего размера: это упростит дальнейшее обслуживание.

Типы компрессоров

Определившись с тем, где и для каких целей будет применяться аэрограф, следует подобрать правильный тип компрессора. На рынке их представлено великое множество, так что выбрать компрессор для аэрографа не так и просто: у каждой модели есть свои сильные и слабые стороны. Какие существуют виды компрессоров?

На видео: компрессор и аэрограф.

Мембранные

Мембранный компрессор имеет один очень важный положительный момент – невысокую цену. Мембрана колеблется, тем самым обеспечивая приток воздуха. Такой аэрограф с компрессором подойдет для выполнения небольших по площади работ в домашних условиях. Давление воздуха в нем не превышает 2-3,5 А. выхода воздуха хватит только на один подключенный аэрограф. Стабильного давления от такого компрессора не ждите, оно может скакать, идти по нарастающей, что несомненно скажется на качестве работы.

Поршневые

Этот тип компрессоров обладает наилучшей для аэрографии производительностью. За счет движения поршней в цилиндре создается давление. Такие аппараты достаточно небольшого размера, удобны и просты в управлении. Мощности такого компрессора хватит на несколько аэрографов.

Среди поршневых компрессоров встречаются масляные и безмасляные. Вторые избавят владельца от обязательного ухода, операций по регулярной замене масла. Выдаваемый компрессором воздух не будет содержать масляных паров.

Определившись с типом подходящего для ваших нужд компрессора, необходимо обеспечить стабильное давление. Создать его может надежный ресивер – резервуар, в котором накапливается и нагнетается воздух.

Преимущества и недостатки изделия

У пневматического распылителя можно выделить ряд положительных качеств:

возможность использования в помещениях, не допускающих проведение окрасочных работ с использованием электрооборудования по причине опасности воспламенения или взрыва;
высокое качество и эффективность работы;
экономичность. Приспособления подобного типа позволяют максимально сократить расход краски;
высокая прочность. Эти устройства выходят из строя в очень редких случаях;
безопасность эксплуатации;
могут использоваться в помещениях с преобладанием высокой влажности;
простота конструкции, обслуживания и применения;
устойчивость к перегрузкам;
наличие герметичного корпуса, благодаря которому минимизируется риск попадания пыли или мусора в краску и сбивания сопла распылителя.

Имеется у этого приспособления и ряд недостатков:

необходимость наличия сжатого воздуха, поэтому использовать его можно только совместно с компрессором;
низкий уровень КПД. Краскопульту требуется подключение к электросети, поскольку компрессор работать самостоятельно не может.

Характеристики компрессоров

Основными характеристиками компрессоров, которые актуальны для разных типов устройств, считаются:

рабочее давление;
мощность;
производительность.

Рабочее давление измеряют в барах или атмосферах. От этого параметра зависит, как сильно устройство способно сжимать воздух. Производительность показывает темпы нагнетания воздуха в ресивер за определенный период времени. Ее измеряют в литрах или кубических метрах.

Параметр мощности говорит об эффективности функционирования электрического двигателя. Она измеряется в киловаттах.

Производительность в зависимости от типа краскопульта:

HP — менее 300 л/мин;
HVLP — 360-520 л/мин;
LVLP — 150-360 л/мин.

При выборе устройства нужно учитывать его основные характеристики

Характеристики компрессоров

Основными характеристиками компрессоров, которые актуальны для разных типов устройств, считаются:

рабочее давление;
мощность;
производительность.

Производительность в зависимости от типа краскопульта:

HP — менее 300 л/мин;
HVLP — 360-520 л/мин;
LVLP — 150-360 л/мин.

При выборе устройства нужно учитывать его основные характеристики

Какие бывают компрессоры

Краскопульты, пескоструйные аппараты, оборудование для штукатурки и нанесения мелкодисперсных смесей выдвигает определенные требования к системе нагнетания сжатого воздуха. Характеристики давления и прокачки (для одного устройства) недостаточны для применения промышленных агрегатов. В то же время требуемая параметрика достаточно серьезна, чтобы для ее обеспечения требовалось тщательно выбирать компрессор для краскопульта.

Сегодня в покрасочных цехах, гаражах и мастерских широко применяются:

винтовые устройства;
поршневые модели масляного и безмасляного типа;
конструкции с коаксиальным и ременным приводом.

Каждый из типов оборудования имеет свои особенности и недостатки. И для каждого существует своя оптимальная схема применения.

Поршневой безмасляный компрессор

Особенность поршневых безмасляных моделей — полное отсутствие смазки в системе. Компоненты поршневой группы и другие детали конструкции изготавливаются из специальных износостойких материалов. Низкое взаимное трение обеспечивает долговечность компрессора в целом. Устройства данного класса способны:

создавать давление до 10 атм;
обеспечивать хорошую производительность;
предложить компактные размеры и низкую массу.

Однако агрегат безмасляного типа, который нужен для краскопульта, заставит мириться с:

высоким выделением тепла;
малым сроком непрерывной работы;
повышенным уровнем шума.

Поршневой масляный компрессор

В поршневом масляном компрессоре все движущиеся детали покрываются смазочным материалом для снижения потерь на трение. Данный класс устройств отличается долговечностью. Масло находится в емкости картера поршневой группы. В результате разбрызгивания и подачи шестернями оно попадает на все детали конструкции. Такое техническое решение имеет ряд преимуществ:

потери на трение низки, что повышает КПД системы в целом;
выделение тепла незначительно;
оборудование может работать сравнительно долгое время.

Из недостатков можно отметить необходимость обслуживания: компрессор, питающий распылитель, периодически нуждается в доливе и замене масла. Однако эта мелочь не помешала устройствам такого типа завоевать огромную популярность, в первую очередь, в малых мастерских и гаражах.

Винтовой компрессор

Нагнетатель винтового типа — сложная и технологичная конструкция. Он достаточно дорог, сложно регулируется. При повреждении роторов не подлежит ремонту. При замене изношенных подшипников и других деталей рекомендуется обратиться к специалистам для проведения работы и перенастройки устройства.\

Несмотря на перечисленные недостатки, винтовые модели весьма популярны там, где компрессорный краскопульт используется практически непрерывно. Они способны:

подавать большое количество воздуха под высоким давлением;
работать непрерывно на протяжении десятков часов;
показывать высочайший КПД;
тонко настраиваться на нужный режим работы благодаря электронным системам контроля и регулирования.

Компрессор винтового типа выделяет мало тепла, не требует периодического обслуживания. Устройства такого класса весьма популярны в покрасочных цехах и на СТО. Но в небольшой мастерской или гараже они займут слишком много места и нагрузят проводку.

Системы с коаксиальным и ременным приводом

Компрессоры коаксиального привода знакомы всем. В них вал электрического или ДВС двигателя соединен напрямую с блоком поршневой группы. Такие устройства отличают:

высокие обороты двигателя;
значительное число ходов поршней в минуту.

Гораздо привлекательнее в разрезе технологических характеристик выглядит компрессор с ременным приводом. В нем валы поршневой группы и двигателя не соединены напрямую. Передача крутящего момента происходит через шкивы и ременную передачу. При этом диаметр колеса двигателя меньше, чем соответствующей детали на валу поршневой группы.

В результате такого технического решения достигается:

пониженное число ходов поршней в минуту;
резкое снижение бросков нагрузки на валу двигателя;
увеличение времени между заменами уплотнительных колец, иных элементов с ограниченным сроком службы;
рост КПД системы;
увеличение прокачки без роста мощности двигателя.

Главным недостатком компрессоров с ременной передачей является повышенный шум. Это легко объясняется: двигатель практически постоянно работает на максимальных оборотах. Однако этот недостаток не кажется важным, если учесть, что компрессоры с ременной передачей отличаются высокой стабильностью, нагрузочной способностью, общей надежностью.
