Компрессор своими руками

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

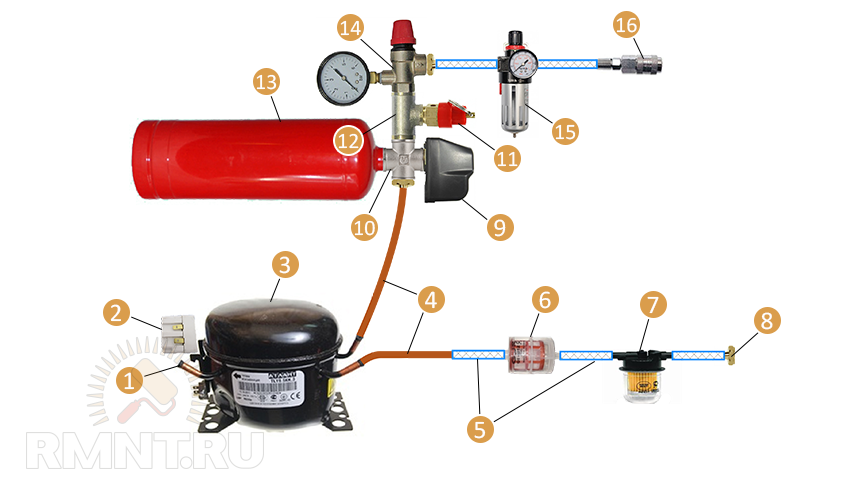

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

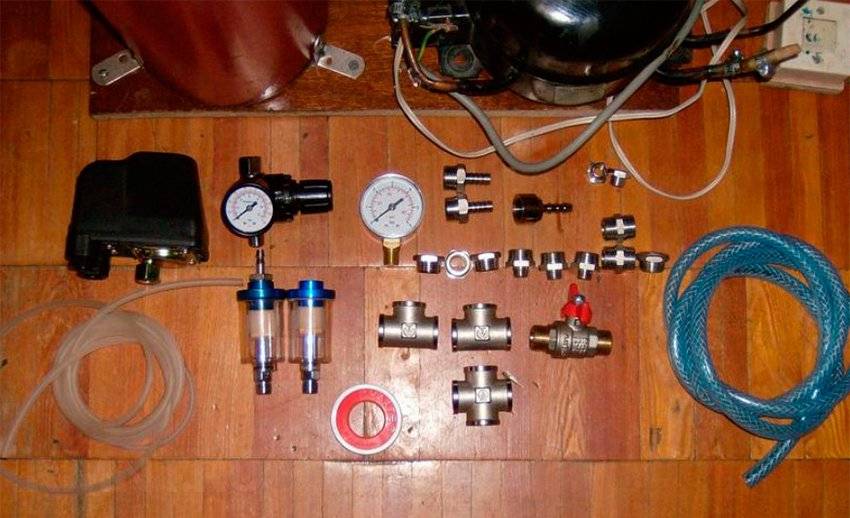

Кроме этого потребуются:

манометр (как для насоса, водонагревателя);
фильтр для дизеля;
фильтр для бензинового мотора;
реле давления;
тумблер электрический;
регулятор давления (редуктор) с манометром;
армированный шланг;
водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
материалы для создания рамы — металлической или деревянной + мебельные колёсики;
предохранительный клапан (для сброса избыточного давления);
пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

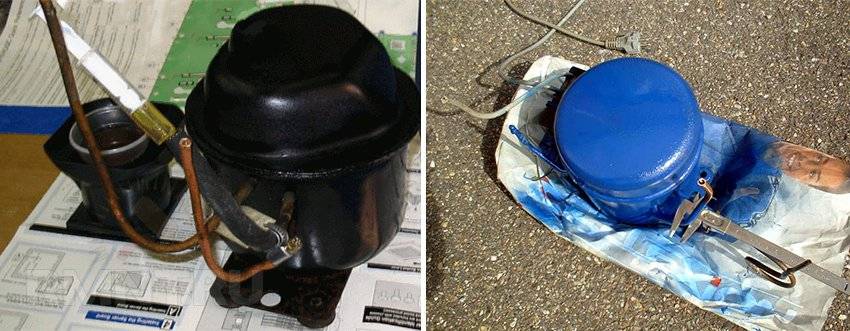

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

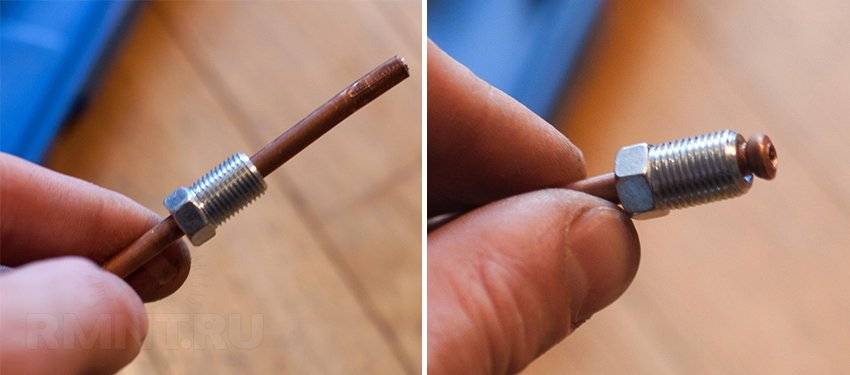

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

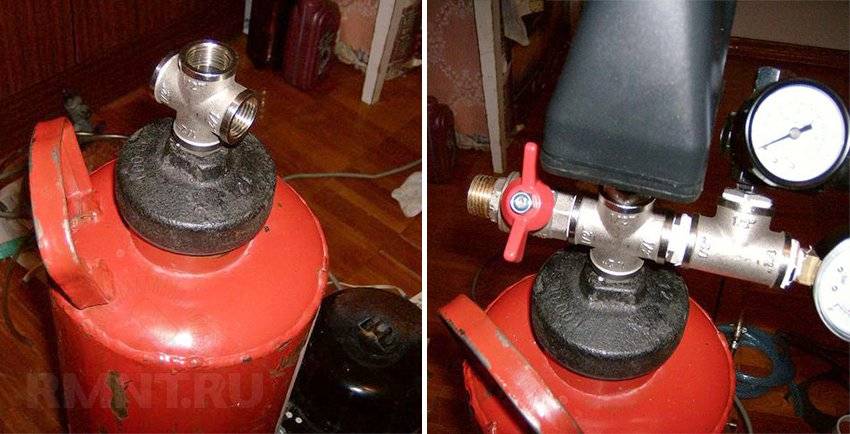

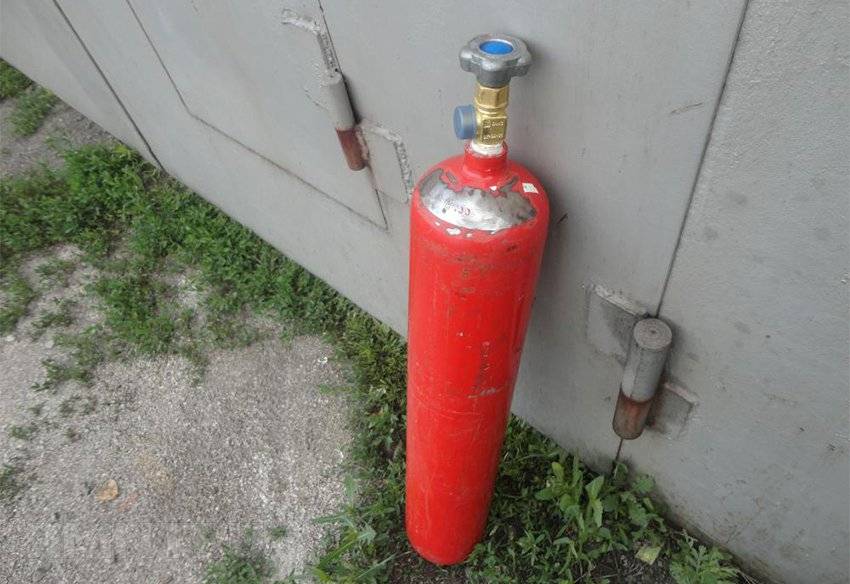

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

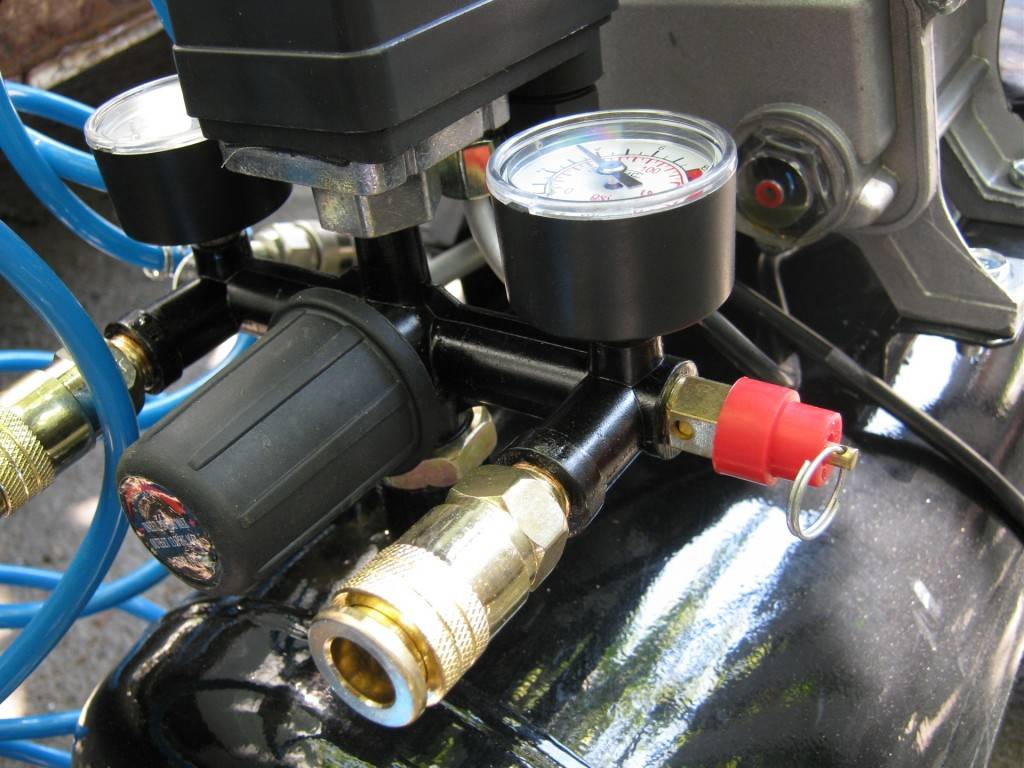

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

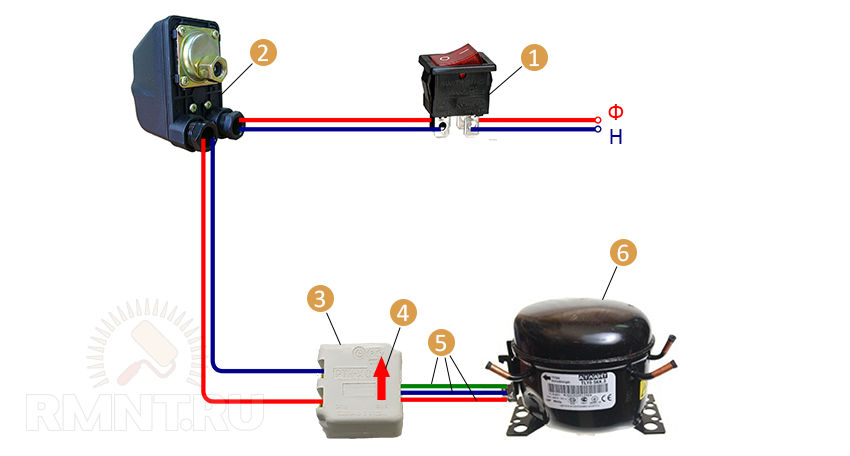

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

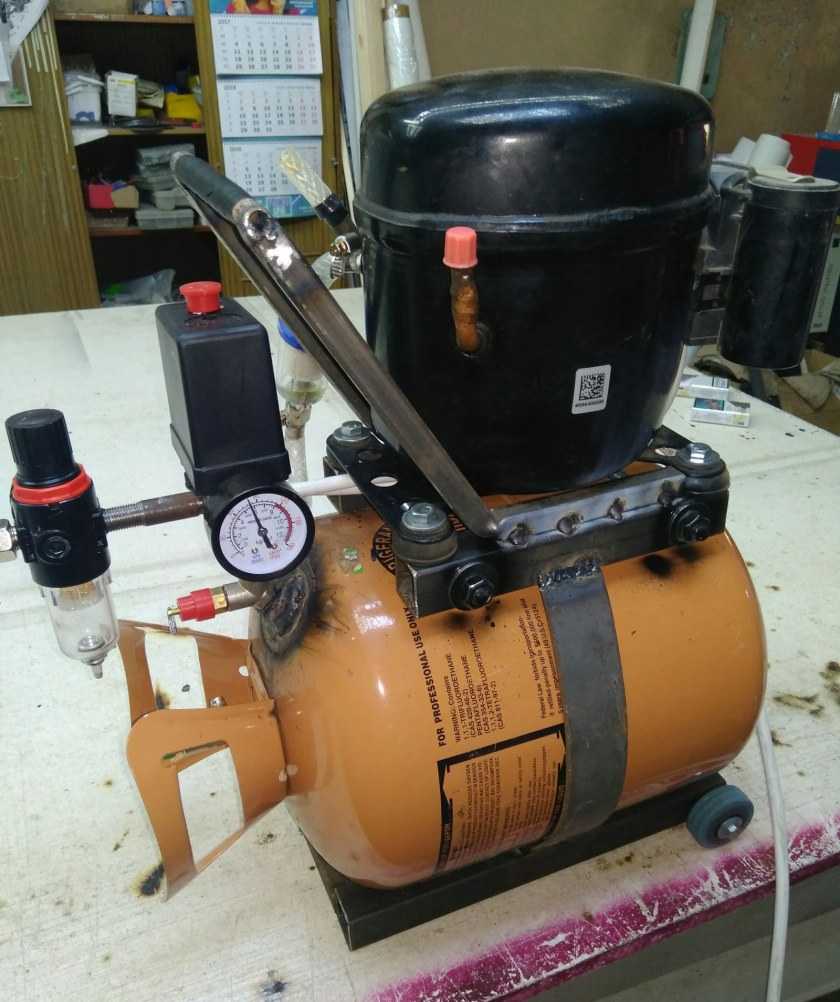

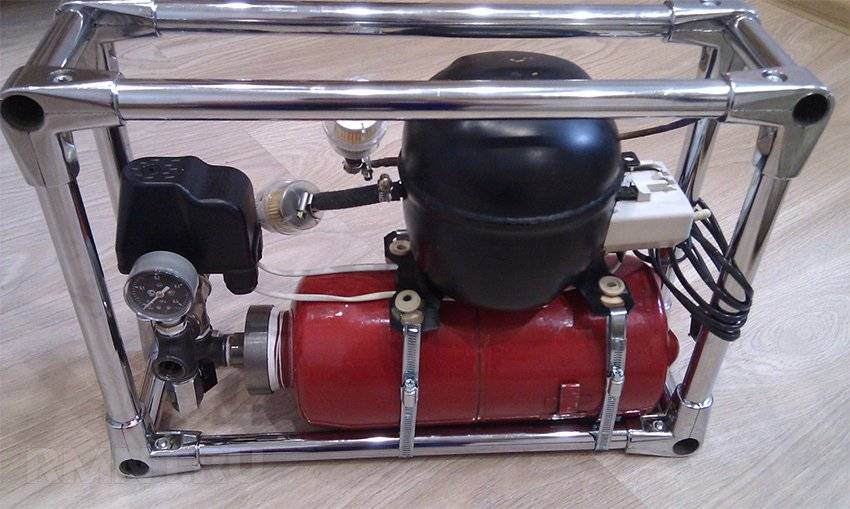

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Полезное видео

С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистикекомпрессоры в холодильниках работают десятками лет. Старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладагента или коррозии стенок и днища. А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами мощное устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях.

Добротно изготовленный и исправно работающий мощный воздушный компрессор не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

Убрать управляющий элемент.
Оставить только внутреннюю механику.
К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Популярные статьи Ремонт двери с применением панелей ПВХ

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

Доработка компрессора

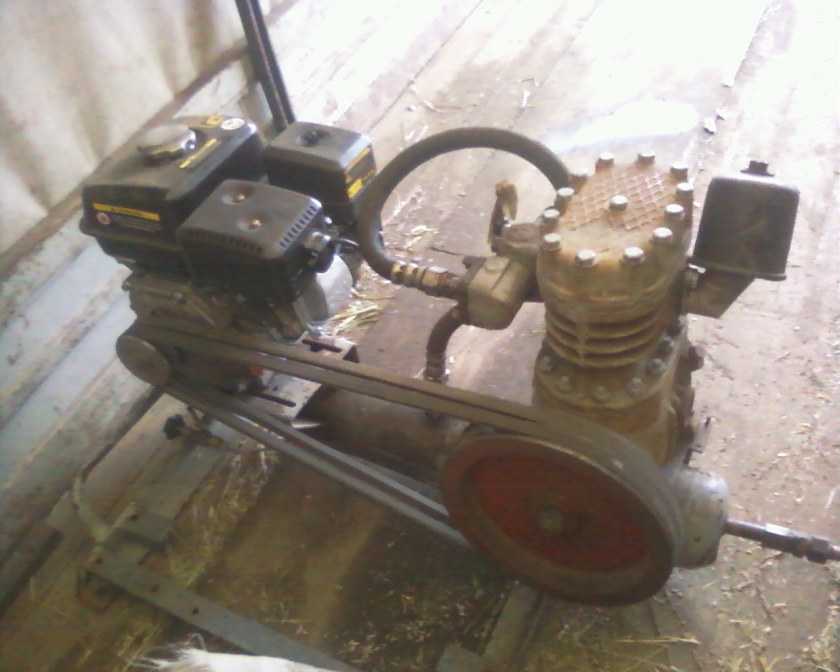

Даже если планируется сделать обычный гаражный компрессор из компрессора ЗИЛ, то сам агрегат необходимо будет немного доработать.

Прежде всего, стоит создать охлаждение. Дело в том, что такие агрегаты в процессе своей работы сильно перегреваются и в результате этого падает не только производительность, но и срок эксплуатации. Поэтому следует просверлить шатуны, а в нижней крышке устанавливается косая трубка.
Чтобы контролировать уровень масла, необходимо установить на выход из картера прозрачный фильтр. Также имеет смысл поставить влагоотделитель, который можно изготовить самостоятельно из небольшого огнетушителя.
Отдельно устанавливают и бачок с маслом. При этом сразу стоит отметить, что он будет использоваться в качестве расширительной емкости и поможет нормализировать давление в системе.

На сегодняшний день существует просто огромное количество всевозможных доработок, которые направлены на то, чтобы увеличить производительность и срок эксплуатации. Все они обычно относятся к системе смазки и передачи вращающего момента. Однако окончательный выбор всегда зависит напрямую от назначения конечного изделия.

Как подобрать оптимальные параметры ресивера

Выбор наиболее подходящего ресивера проводится по основным параметрам. Наиболее важным можно назвать объем, который зависит от следующих моментов:

Производительности установки. В рассматриваемом случае достаточно газового баллона, емкость которого составляет 25 литров.
Цикличности потребления сжатого воздуха. Этот показатель характеризуется тем, сколько раз приходится включать и выключать установку.

Перед непосредственным использованием газового баллона следует уделить внимание его целостности. Наличие даже незначительных дефектов определяет то, что устройство не может эксплуатироваться

Проверка проводится путем заполнения емкости водой. Кроме этого, вода позволяет освободить ее от остатков газа, которые не должны попасть в систему.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

Самодельный воздушный компрессор из автомобильного двигателя

Если вы хотите сделать более серьезное оборудование для покраски автомобиля на основе автоматизированного нагнетателя, читайте далее. Следует отметить, что этот самодельный полупрофессиональный компрессор обойдется дороже по материалам, поэтому сначала придумайте, для чего вы будете его применять, и нужен ли он вам вообще.

Для этого вам потребуется следующий набор материалов:

Подготовительные работы

В роли силового агрегата может выступать любой электромотор, но такой, чтобы реле давления выдавало необходимые результаты. Перед работой лучше тщательно очистите нагнетатель антикоррозийным средство. Если какой-нибудь фильтр забился, замените его. Полезно также заменить масло.

У нагнетателя должно быть три выхода на трубки:

для входа воздуха;
для замены масла;
для выхода воздуха.

Определить, где выход, а где подача воздуха, вы можете кратковременным включением двигателя. Одна трубка должна быть запаяна – для замены масла. При ее вскрытии следите за тем, чтобы внутрь не попали опилки. Нам понадобится маслоотделитель, так как часть масла может попадать в воздушные потоки, выдаваемые нагнетателем. Фильтр следует накрутить на трубу подачи воздуха, а для крепления лучше подходят хомуты.

Что нужно для работы

Перечень компонентов, необходимых, чтобы сконструировать самодельный компрессор своими руками:

Мотор от холодильника б/у. Этот функциональный узел можно снять со своего устаревшего холодильника, приобрести в сервисном центре, в ближайшем пункте сдачи металлолома, куда относят старые агрегаты. Обычно мотор снабжён пускозащитным реле, к которому подключён электрический кабель.
Ресивер для компрессора своими руками можно соорудить из любой подходящей ёмкости – баллона от огнетушителя, газового баллона, пластикового бака от опрыскивателя и даже большой автомобильной камеры. Списанный огнетушитель можно поспрашивать у знакомых, работающих на предприятиях, а также у соседей в гаражном кооперативе или на даче.
Редуктор с манометром (можно купить в магазине сантехнических товаров).
Бензиновый фильтр.
Предохранительный клапан.
Переходники.
Уголок или швеллер для рамы будущего компрессора.
Несколько кусков топливного шланга.
Изоляционная лента, крепёжные хомуты, эпоксидная смола, смазочное масло, краска.

Просмотрев несколько роликов по интернет-запросу «компрессор из холодильника своими руками видео», можно получить более полное представление об объёме предстоящих манипуляций и перечне необходимых узлов, материалов и инструментов.
