Как пользоваться кронциркулем?

Модели по функциональности

В зависимости от своего назначения инструменты делятся на наружные и внутренние, а также измерительные, чертежные, медицинские и визажные.

Цифровой кронциркуль — стоит ли платить за удобство

Многие современные модели оснащаются цифровым ЖК-дисплеем, что позволяет обойтись без линейки.

Однако, следует принять во внимание, что цифровой прибор менее долговечен, нуждается в батарейке и не всегда срабатывает на морозе. И если молодым работникам удобнее считывать данные с экрана, то многие опытные мастера предпочитают работать по старинке. Универсального решения не существует, каждый должен выбирать тот вариант, который ему ближе

Универсального решения не существует, каждый должен выбирать тот вариант, который ему ближе.

Для наружных измерений

С его помощью производятся внешние линейные измерения параметров любых деталей методом сравнения. Внешне выглядит как две изогнутые ножки, соединенные при помощи шарнира. Измеренная величина определяется по масштабной линейке.

Для наружных измерений с винтом

Инструмент имеет более сложное устройство по сравнению с предыдущим, движение и фиксация ножек производится при помощи винта, посаженного на горизонтальную металлическую ось.

Служит для наружных замеров объемных предметов.

Нутромер для внутренних измерений с винтом

Одна из разновидностей инструмента для внутренних замеров, которым можно определить размер; интервал; ширину стенки, уступа или ступеньки детали. Удобно использовать в труднодоступных местах.

Состоит из двух стальных ножек с изогнутыми наружу губками. Измерение проводят путем разведения ножек до прикосновения губками краев детали. Стопорный винт фиксирует данное положение, после чего размер определяется измерительной линейкой.

Нутромер для внутренней разметки и измерений

Им замеряются внутренние линейные параметры объектов и сравниваются с размерами по линейке или калибру.

Также проводится необходимая разметка по заданным параметрам.

Разметочный для прямой разметки

Разметочный циркуль необходим, чтобы нанести разметку на любую деталь или заготовку. Состоит из двух ножек с острыми кончиками, соединенных между собой втулкой или пружиной.

Разметочный с винтом для прямой разметки

Помогает перенести заданные размеры с линейки на деталь или заготовку, также может использоваться для вычерчивания дуг, окружностей и проведения разметок. Фиксация производится при помощи винта.

Разметочный с дугой для прямой разметки

Используется для прямой разметки любых объектов.

Оснащается металлической дугой, которая фиксируется винтом, и служит для предотвращения случайного раскрытия ножек во время проведения разметки.

Шаблон ВПГ (черт. Т 447.08.000 СБ)


   Новое колесо в месте перехода от поверхности катания к рабочей грани гребня первоначально имеет радиус (R) 15 мм.
   Во время эксплуатации происходит износ гребня колеса, который меняет радиус перехода. Из-за этого возникает вертикальный подрез гребня. Он может привести к сходу вагонов при противошерстном движении по стрелочному переводу.

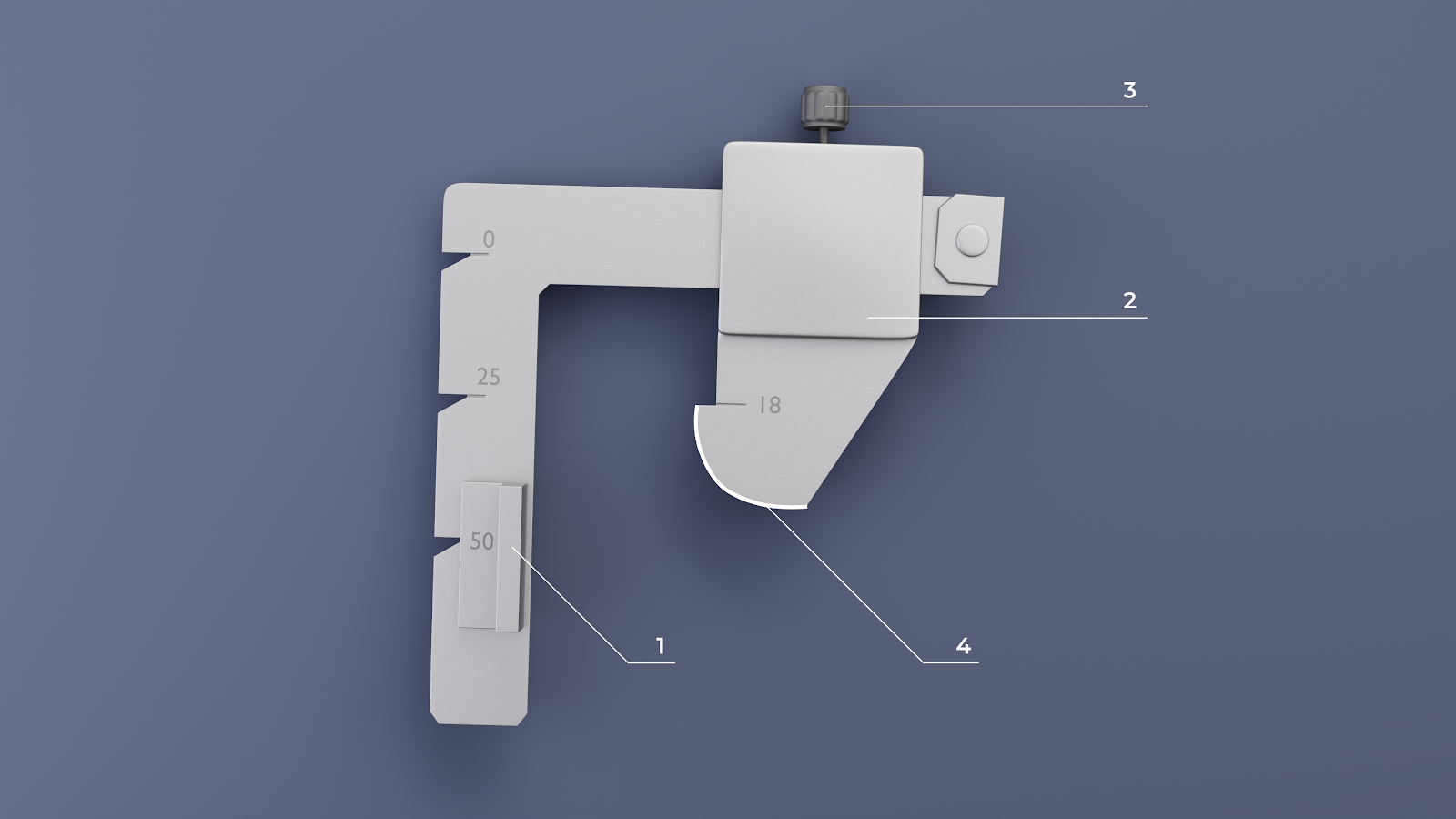

1 – упор 2 – движок 3 – винт крепления движка 4 – браковочная грань

Для проверки данной неисправности применяется шаблон для измерения вертикального подреза гребня (ВПГ).

Способ измерения

https://vk.com/video_ext.php

Для контроля вертикального подреза:

  1. Установите шаблон движком на поверхность катания, прижав упором на вертикальной части к внутренней грани обода колеса.
  2. Ослабьте крепление движка.
  3. Подведите движок по поверхности катания к рабочей грани гребня до упора в переходную часть.

Если шаблон браковочной гранью движка соприкасается с поверхностью гребня полностью или хотя бы до риски с отметкой 18, такую колесную пару нужно браковать.

Если между гребнем и браковочной гранью движка шаблона у отметки 18 имеется зазор, колесную пару не бракуют.

3. Толщиномер для измерения толщины обода колеса (черт. Т 447.07.000 СБ)

В ОАО «РЖД» запрещается эксплуатировать колесные пары, толщина обода колеса которых по кругу катания:

  • у грузовых вагонов – менее 22 мм
  • у пассажирских вагонов с максимально допустимой скоростью:• до 120 км/ч – менее 30 мм• от 121 до 140 км/ч – менее 35 мм• от 141 до 200 км/ч – менее 40 мм

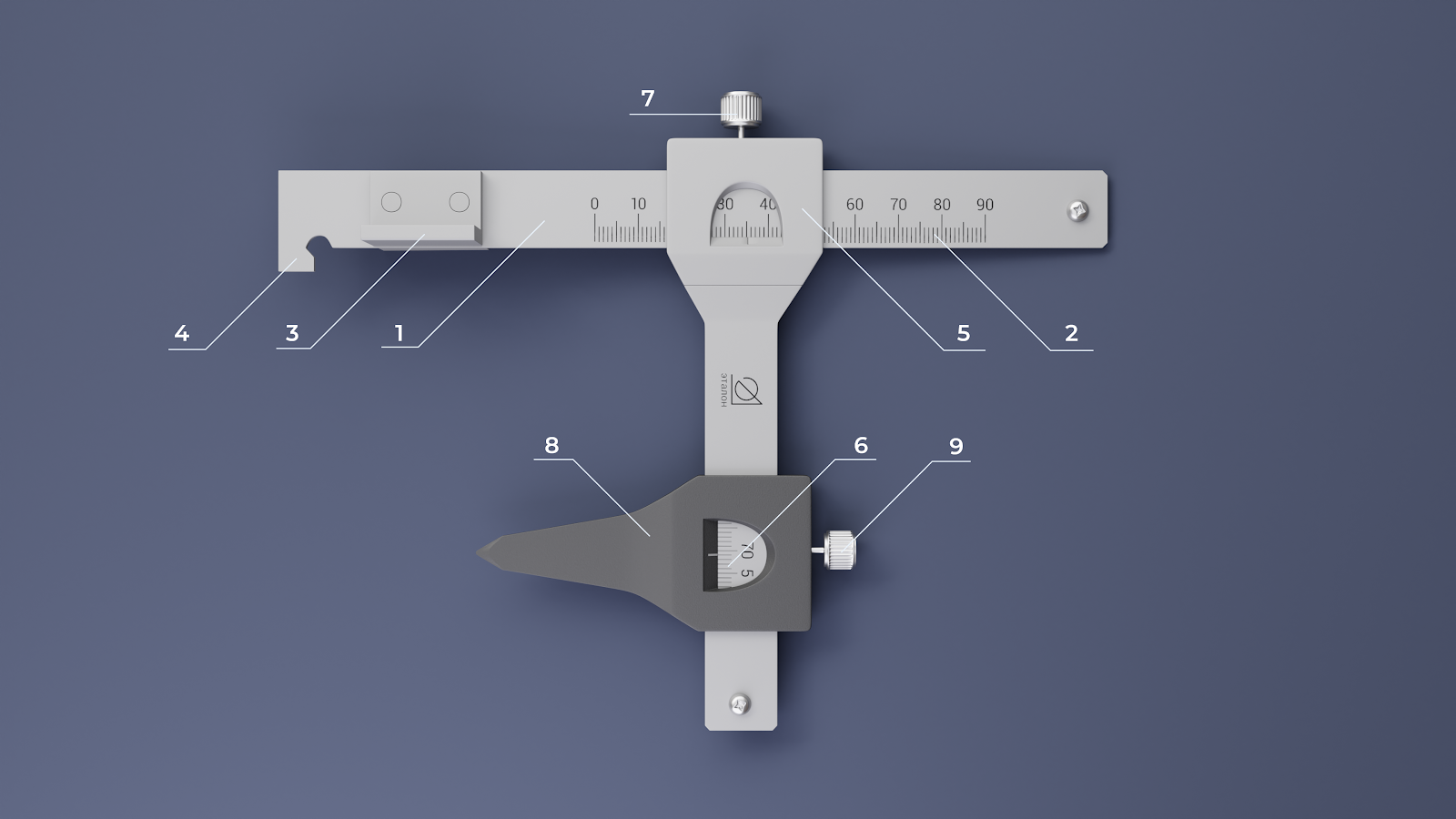

1 – линейка 2 – шкала линейки 3 – упор 4 – лапка 5 – движок 6 – шкала движка 7 – винт крепления движка 8 – ножка движка 9 – винт крепления ножки движка

Для контроля данного параметра предназначен толщиномер для измерения толщины обода колеса.

Способ измерения

https://vk.com/video_ext.php

  1. Если риска на ножке движка не совмещена с отмеченным на нем делением 70 мм, то перед измерением совместите их.
  2. Зацепив лапкой под кромку обода, прижмите упор линейки к внутренней грани обода колеса.
  3. Ослабьте винт крепления движка и подведите ножку движка к поверхности катания колеса.
  4. Закрепите движок винтом.
  5. Считайте показания по шкале линейки против риски движка.

Толщиномером можно измерить и глубину ползунов, выщербин, а также высоту наваров. Их размер соответствует разнице снятых показаний в месте дефекта и в месте, где его нет (снятых на одном и том же расстоянии от внутренней грани обода колеса).

4. Приспособление для установления зоны браковки остроконечного наката гребня Т 1436.000

Для колесных пар браковочным является остроконечный накат любой величины, находящийся в рабочей части гребня колеса в зоне 2 мм (а) от вершины гребня и 13 мм (б) от поверхности катания.

Он определяется приспособлением для установления зоны браковки остроконечного наката гребня Т 1436.000.

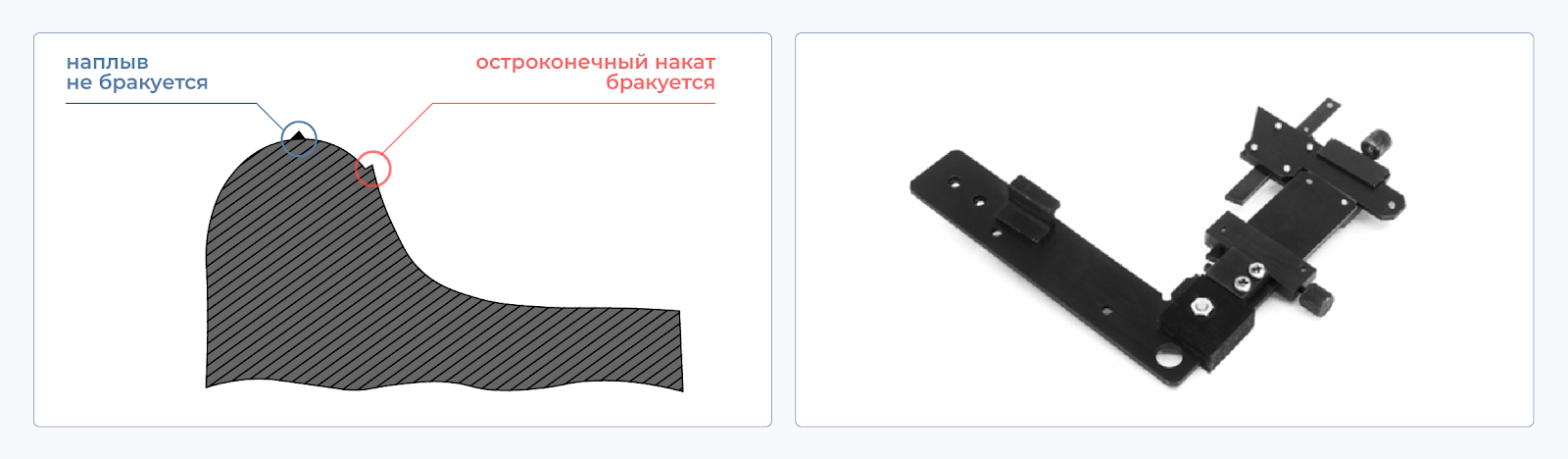

Определение остроконечного наката гребня колеса

Для определения зоны браковки остроконечного наката:

  1. Установите приспособление с пазом на вершину гребня, прижав опору на вертикальном основании к внутренней грани обода колеса.
  2. Переместите движок с верхним упором до касания им гребня (предварительно ослабив стопорный винт).
  3. Закрепите стопорный винт.
  4. Опустите планку с нижним упором до поверхности катания и сместите нижний упор к гребню.

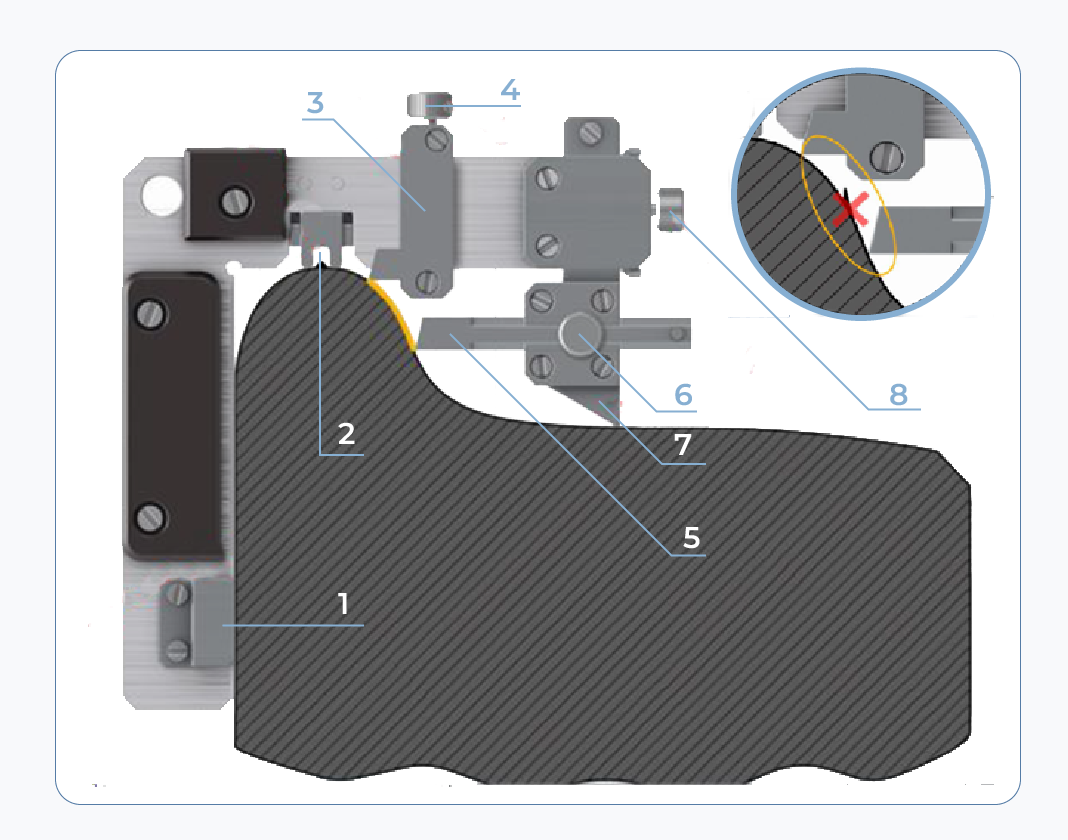

1 – опора 2 – паз для определения наплыва 3 – движок с верхним упором 4 – стопорный винт движка 5 – нижний упор 6 – стопорный винт нижнего упора 7 – планка 8 – стопорный винт планки

На рабочей грани гребня, которая находится в зоне между упорами, не должно быть остроконечного наката.

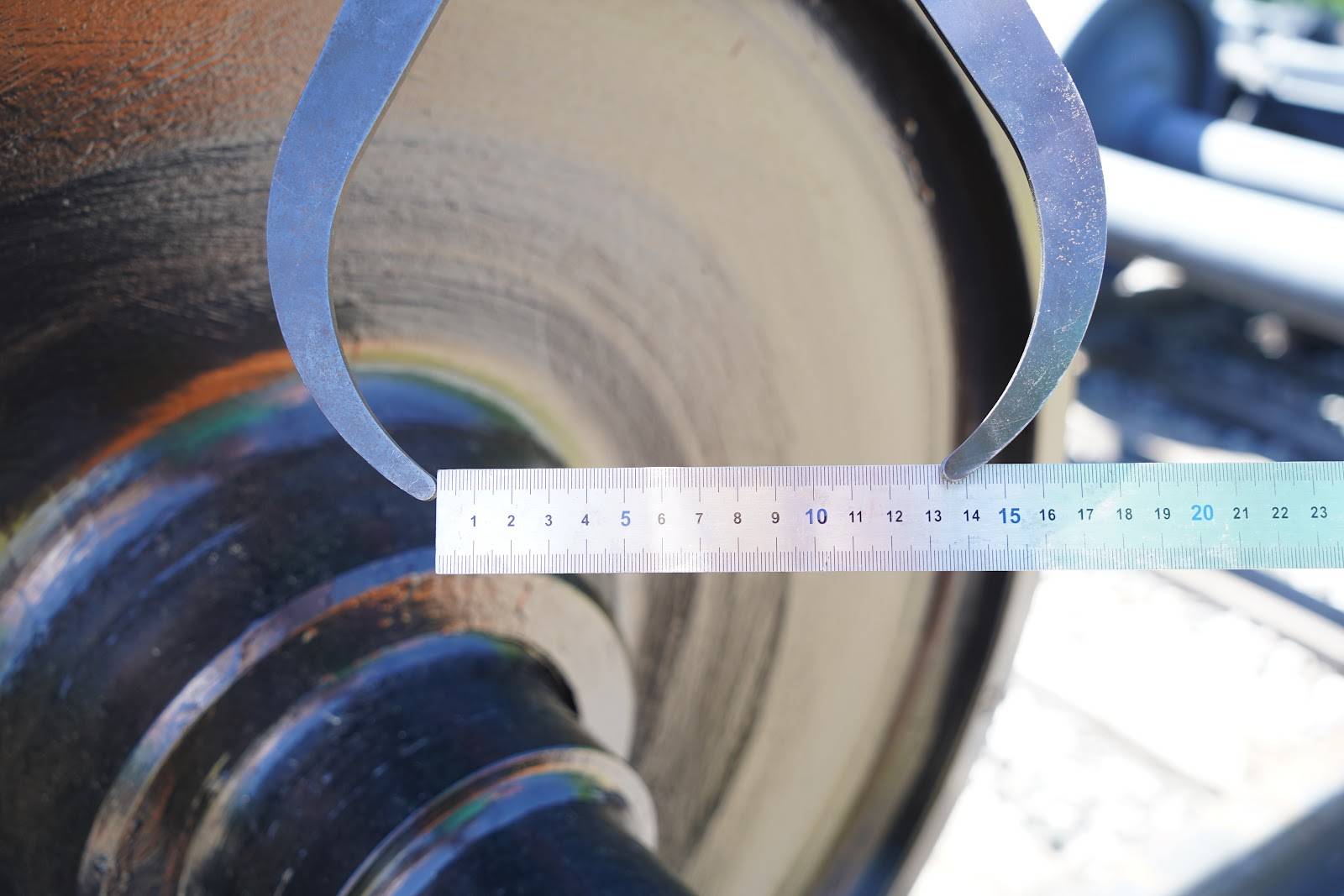

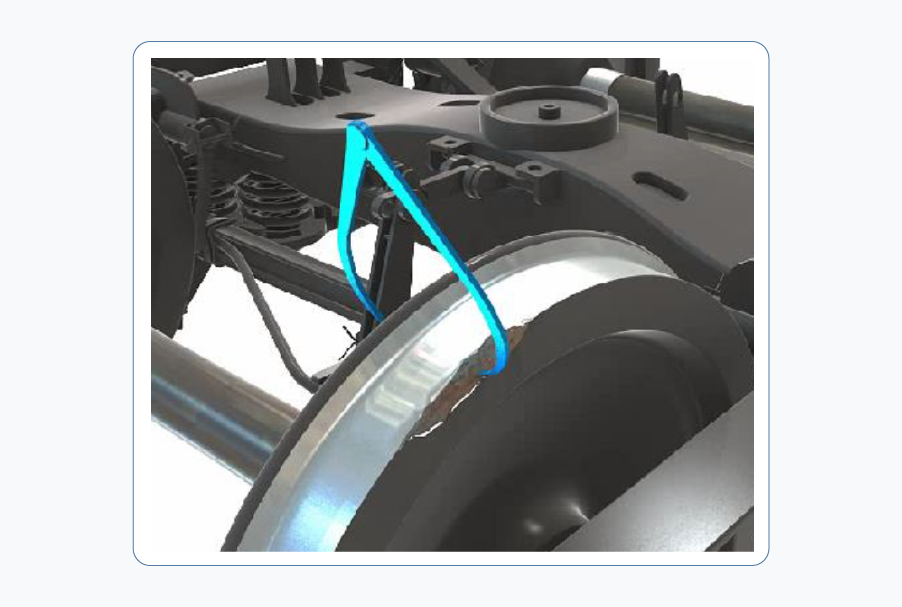

5. Кронциркуль

Для контроля параметров дефектов обода колеса, таких как:

  • местное уширение
  • откол наружной боковой поверхности
  • ширина обода колеса

применяются кронциркуль и металлическая линейка.

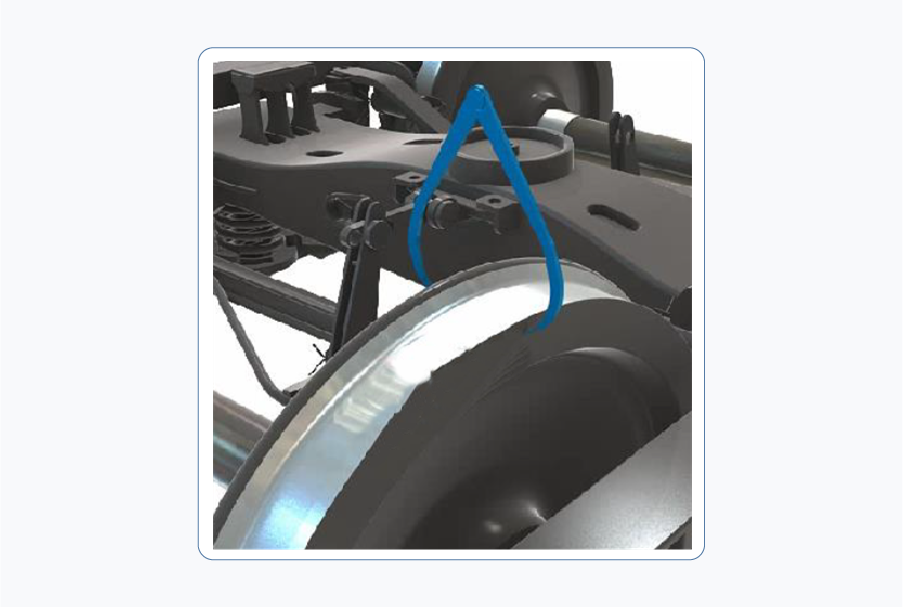

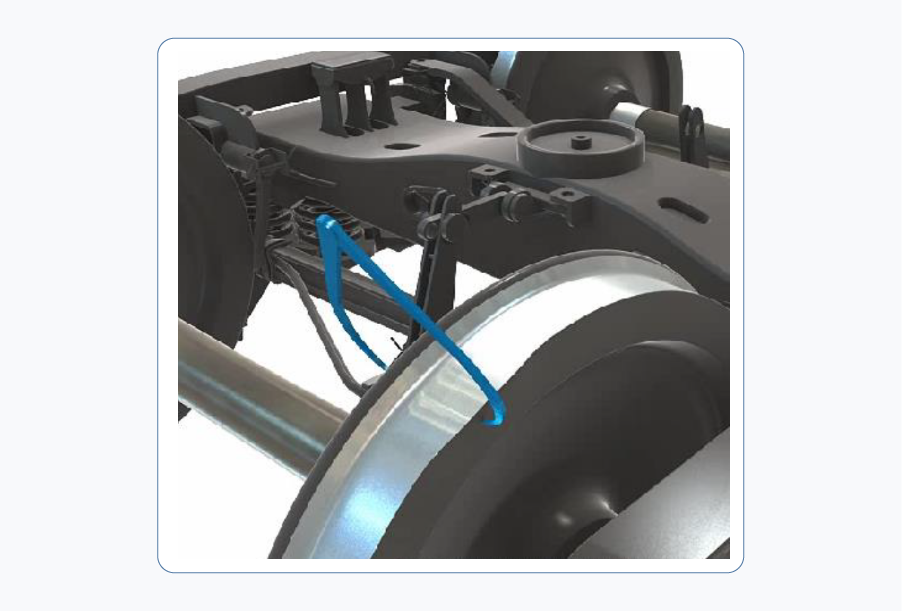

Способ измерения:

  1. Разведите концы кронциркуля.
  2. Приставьте и сведите их в месте измерения.
  3. Не разводя концы, перенесите кронциркуль к шкале металлической линейки.
  4. Считайте показания.

Контроль выполняется:

1.Местного уширения обода колеса – в самой широкой части.

2.Откола наружной боковой поверхности – не менее 3 раз, а за действительную величину принимают минимальное значение.

3.Ширины обода колеса – вне мест расположения маркировки колеса.

Запрещается эксплуатировать колесные пары с:

  1. Местным уширением обода колеса более 5 мм.
  2. Отколом наружной грани обода колеса:• глубиной (по радиусу колеса) – более 10 мм• либо шириной оставшейся части обода – менее 120 мм• либо наличием трещин в поврежденном месте, распространяющихся вглубь металла
  3. Шириной обода колеса менее 126 мм.

Использование циркуля в геометрии

Над ответом на вопрос о том, для чего нужен циркуль, никто не задумывается долго. Этот предмет знаком даже школьникам младших классов. Главное, для чего нужен циркуль – чертить окружности различных размеров. Школьники постарше уже знают, что циркулем не только чертят окружности, но и решают множество различных геометрических задач.

Например, разделить отрезок на две равные части без чертежных инструментов очень сложно. Использовав циркуль, можно разделить отрезок на две абсолютно одинаковых по длине части. Как видно, для такой операции нужно точки, обозначающие концы отрезка, сделать центрами пересекающихся окружностей. Через точки пересечения этих окружностей по хорде проведем линию. Точка пересечения линии и заданного отрезка разделит этот отрезок ровно пополам.

Вот еще один пример того, для чего нужен циркуль. Допустим, заданы стороны треугольника, который нужно построить на бумаге. «На глаз» невозможно определить правильные углы, который будет иметь такой треугольник. С помощью циркуля построить фигуру очень легко. Берем отрезок равный одной из сторон треугольника. Из концов отрезка проводим окружности, радиус каждой из которых равен заданной длине стороны треугольника. Места пересечения окружностей и станут углами нужного нам треугольника.

Теперь вы имеете представление о том, для чего нужен циркуль. Картинки, представленные выше, иллюстрируют его использование.

Назначение и использование

Главная задача прибора – определение размеров деталей и частей различных предметов:

  • высоты;
  • длины;
  • ширины;
  • толщины;
  • диаметра

Нужно это в первую очередь для того, чтобы сравнить полученные значения с эталонными. Приспособление очень часто используют совместно со штангенциркулем и линейкой. Это необходимо для измерения:

  • наружных линейных размеров;
  • стенок сложных деталей с выступами;
  • интервалов;
  • перемычек;
  • ступеней.

Так же прибор применяется:

  • при разметке заготовок;
  • при грубом измерении диаметров различных деталей при черновом обтачивании на токарном станке.

Выполняя линейные измерения, следует развести ножки инструмента до нужного состояния. Затем они сводятся до того момента, пока не заденут стенки предмета, который нужно измерить. Далее, при помощи линейки необходимо определить расстояние между концами лапок прибора. При выполнении разметок длина раствора выставляется при помощи штангенциркуля или линейки.

Нутромеры: типы и характеристики. Что такое нутромер?

Нутромер – это прецизионный инструмент для определения размеров пазов, отверстий и внутренних поверхностей изделий методами абсолютного или относительного измерения. При определении диаметра принцип работы прибора сходен с радиусометром, но позволяет производить замеры в труднодоступных местах.

Существующие типы нутромеров подразделяются по конструктивным особенностям, по типу контакта, отсчетному устройству и т. д. Чаще всего данные приборы подразделяются по методу измерений – абсолютному или относительному. Для абсолютных измерений применяются микрометрические типы инструмента, для относительных – индикаторные

На этих типах нутромеров мы и остановим наше внимание

Нутромеры микрометрические (НМ)

Данный тип приборов представляет собой микрометрический винт с жестко закрепленным барабаном и стеблем с измерительным наконечником. Его конструкция сходна с микрометром, пределы измерений прибора могут составлять от 50 до 4000 мм. Для проведения измерений необходимо:

  • установить прибор строго перпендикулярно относительно оси отверстия детали;
  • один конец плотно установить на край отверстия;
  • передвигать второй конец в диаметральной плоскости с регулировкой микрометрическим винтом для установления точного значения.

Точность измерений достигает 0,01 мм. Съём показаний осуществляется путем отсчета делений по измерительной шкале и сложения результата с длинами стебля и концевых мер. Нутромеры оснащаются установочной мерой для проверки и регулировки на рабочем месте точности настройки. Хранить их необходимо в футлярах для защиты от забоин и загрязнений.

Нутромеры индикаторные (НИ)

Данный тип измерительного инструмента состоит из двух элементов – самой измерительной части и индикаторной головки с часовым циферблатом (наиболее частый вариант). С его помощью можно определять диаметры от 6 и более мм. при погрешности 0,15-0,025 мм. Цена деления прибора составляет 0,01 мм.

Индикатор нутромера оснащен двумя шкалами:

  • Малая – указывает количество полных оборотов второй шкалы.
  • Большая – размер в пределах 1 мм при цене деления 0,01 мм.

Соответственно по количеству делений малой шкалы определяется количество миллиметров, а по большой определяется доли миллиметра с шагом до 0,01. Движение стержня составляет 10 мм, но может быть увеличено благодаря использованию набора стержней.

Замер осуществляется путём подбора стержней требуемой длины. Измерительный прибор размещается в отверстии строго перпендикулярно его оси и при легких покачиваниях определяют отклонение размера в большую или меньшую сторону по наклону стрелки. Если стрелка колеблется влево, то диаметр изделия больше заданного при настройке инструмента, если вправо – меньше. Далее, от набранного мерами значения отнимается (при наклоне влево) или прибавляется (вправо) отклонение стрелки. Так, при размере стержня 10 мм и отклонении вправо стрелки малой шкалы на 1 оборот и большой шкалы на 11 делений мы получаем точный диаметр в 10+1+(11*0,01)=11,11 мм. Соответственно, если отклонение стрелки было влево, то размер составит 10-1-(11*0,11)=8,89 мм.

Для более точного определения диаметров методом относительного измерения существуют нутромеры с точностью 0,001 и 0,002 мм.  Для их настройки используются контактные аттестованные кольца или блоки концевых мер. При использовании этих и других типов нутромеров необходимо учесть температуру наружного воздуха, и даже тепло рук способное вызвать расширение измерительной штанги на сотые доли миллиметра. Держать индикаторный прибор рекомендуется исключительно за деревянную втулку.

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

  1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
  2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
  3. Закрепляется стержень в рабочей части инструмента.
  4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
  5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
  6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
  7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

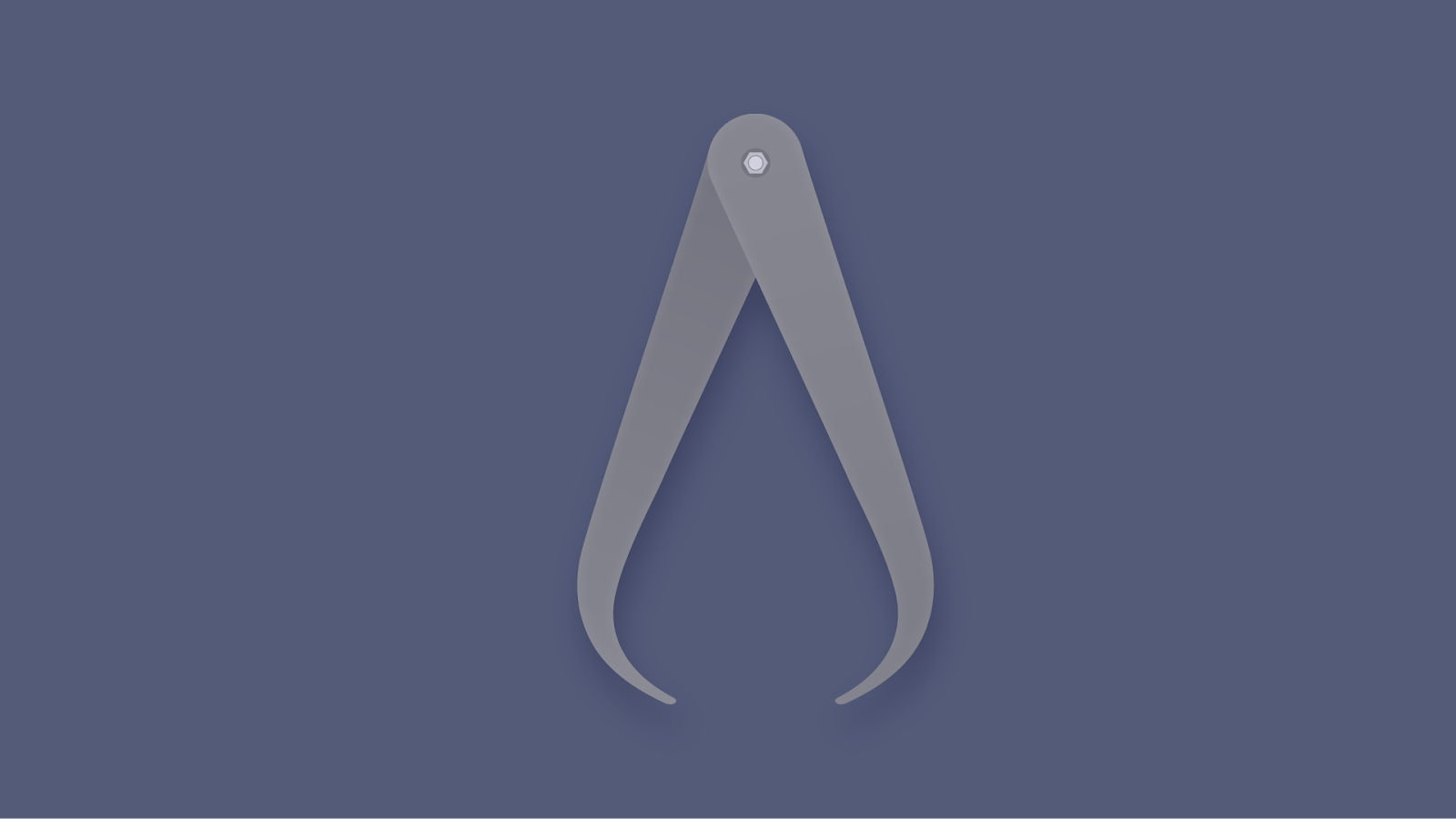

Пример классического чертежно-измерительного кронциркуля

Особенности данного инструмента рассмотрим на примере кронциркуля марки КЦ-300. Это устройство предназначено для измерения (внутреннего и наружного) и черчения окружностей различных диаметров. Устройство состоит из:

  1. Двух закаленных наконечников.
  2. Заклепки.
  3. Шарнира.
  4. Держателя для карандаша.

Имеет длину 30 сантиметров. Диапазон измерений – 450 миллиметров. Приспособление обеспечивает высокую точность определения размеров деталей, в строгом соответствии с существующими стандартами и нормативно-технической документацией.

Прибор достаточно прост в применении, закаленные ножки позволяют прочно зафиксировать приспособление, Имеет высокую степень точности проводимых замеров. Инструмент выполнен из стали, не поддающейся коррозии.

Модели кронциркуля по функциональности

Чертежный инструмент используют, чтобы изображать окружности малого диаметра (от 0,5 до 80 миллиметров). Он устроен следующим образом: внутри втулки, имеющей цилиндрическую форму, находится стальной стержень, он может свободно двигаться вверх и вниз, а также вращаться. На один конец стержня крепится шляпка, а на другом конце – острая игла. К втулке с помощью пластины, имеющей возможность сгибаться под разными углами, крепится инструмент для проведения линий – рейсфедер. В зависимости от модели, для черчения может использоваться грифель, тушь или чернила. Микрометрический винт служит для уменьшения или увеличения расстояния между рейсфедером и стержнем.

Измерительный вариант кронциркуля служит для вычисления наружных длин частей и деталей механизмов, а также для сравнения их размеров с эталонными (взятыми из масштабной линейки). Но не только такой показатель, как длина, измеряется с помощью данного приспособления. Им можно обмерять и другие параметры машин, например диаметр деталей. Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

Образцовые (эталонные) размеры могут быть представлены масштабной линейкой (эталонный образец, на который опираются при сравнении размеров в заданном масштабе), концевыми мерами длины (керамическая или металлическая доска с измерительными плоскостями от 0,5 до 1000 миллиметров) или калибрами (заранее определенный размер части, детали).

Разметочная модель служит для разбивки на отрезки планов в картографии, линий и прочего. Этот инструмент сконструирован так, что с помощью микрометрического винта величина взятого раствора сохраняется неподвижной сколь угодно долго. Раствор – это расстояние от одной ножки кронциркуля до другой, когда они раздвинуты. Кстати, раствор – это понятие, характерное не только для циркулей. Раствор бывает также и у лезвий ножниц, и у других инструментов, имеющих концы, которые раздвигаются. Предельно допустимая величина раствора – это максимальное расстояние между ножками, оно зависит от длины винта, но в целом, микрометрический винт, как понятно из его названия, не позволяет отложить большой диаметр. Для измерения больших расстояний требуется другой инструмент.

Как пользоваться?

Если инструмент используется для двухступенчатого замера, то вначале разводят ножки на требуемое расстояние, затем плотно прикладывают их своими измерительными площадками к внешнему габаритному размеру, сводят ножки зажимных винтом, аккуратно извлекают кронциркуль и прикладывают ножки к линейке или иному измерительному приспособлению. В этом случае точность отсчёта определяется только точностью шкалы. Это допустимо при грубых бытовых измерениях, допуск на которые может быть ±0,5 мм и выше.

Производители более точных инструментов оснащают их шкалами Вернье. В этом случае пользователь сначала должен прочитать значение по фиксированной шкале, а затем — по более точной шкале, результат по которой даст измерение с точностью до двух десятичных знаков — практически такое же, как и штангенциркуль.

При захвате объекта ножками важно как можно точнее установить их на поверхности. Передний торец каждой ножки имеет шлифованный захват, которым стараются охватить как можно более продолжительную зону дуги (для окружности) или линии (для плоской поверхности). Поэтому более точное измерение получится, если ножки прикладывать не перпендикулярно оси измеряемого изделия, а под углом в 30…45°

Поэтому более точное измерение получится, если ножки прикладывать не перпендикулярно оси измеряемого изделия, а под углом в 30…45°.

Точность отсчёта зависит от состояния кронциркуля. Ножки должны быть прямыми и перемещаться в одной плоскости, не заходя одна за другую. Внешние измерители содержатся чистыми и хорошо смазанными. Для этого инструмент между применениями стоит убирать в чехол.

Подготовка к работе

Перед началом измерений проверьте правильность установки микрометрической головки на ноль по установочной мере. Настройку необходимо проводить при температуре окружающей среды в пределах 20 ±5°С.

Введите микрометрическую головку между измерительными губками установочной меры, и прижмите стержень наконечника к одной из них. Покачивая верхнюю часть микрометрической головки и вращая барабан, определите кратчайшее расстояние. Измерительные поверхности нутромера при этом должны с легким трением касаться рабочих поверхностей меры.

Закрепите микровинт стопорным винтом и извлеките головку. Нулевое деление барабана должно точно совпадать с продольным штрихом стебля.

После установки головки на ноль выверните наконечник из муфты, подберите соответствующие удлинители и соедините их с микрометрической головкой. Снова вверните наконечник.

Разновидности линейных инструментов

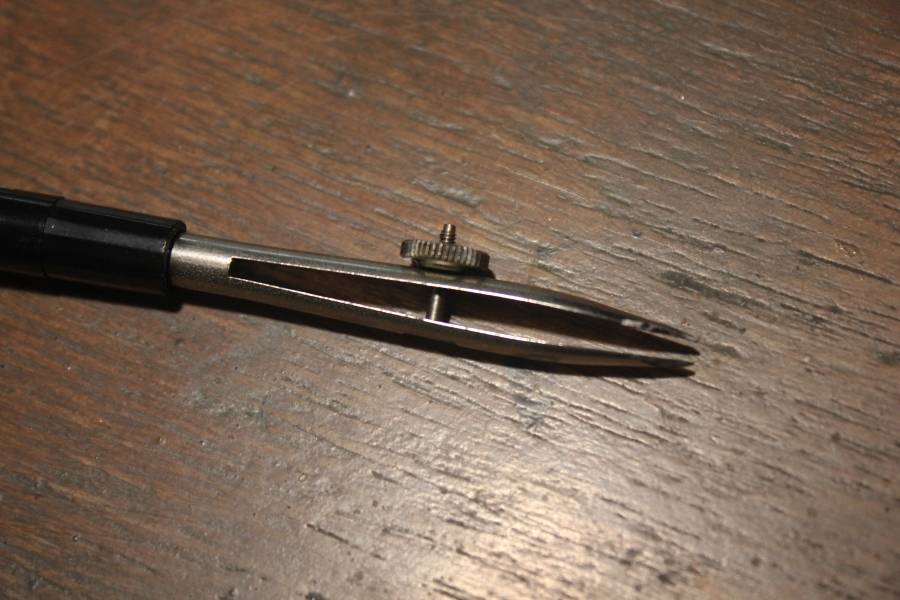

Что такое рейсфедер? Этот несложный инженерный прибор состоит из двух напряженных пластин, винтового зажима и ручки для удержания. Расстояние между створками заполняется краской, а ширину рисуемых полос регулируют гайкой и винтом. Теперь понятно, что такое рейсфедер. Сейчас следует разобраться в том, как правильно использовать устройство для письма на бумаге.

Линейные (прямые) бывают:

  1. Обыкновенный рейсфедер позволяет в зажим вставить остатки карандаша, трубки или баллончики с чернильной жидкостью.
  2. Ножевидный инструмент – раздвижные пластины имеют заточенные края формы, напоминающей лезвие ножа. Позволяет наносить широкую полосу краски.
  3. Широкий, с делительной гайкой, позволяющий жесткую фиксацию раздвижных створок для выбора расстояния между наносимыми на бумагу параллельными линиями

Применение

Циркули применяют во многих областях человеческой деятельности.

  • Для черчения. Способ, которому учат еще в школе. Выполнение чертежа «руками» без использования компьютерных программ, подразумевает обязательное использование циркуля. Кроме окружностей, с помощью этого инструмента вычерчивают различные дуги, сопряжения, выполняют дополнительные построения и разметки.
  • Для измерения. Кронциркуль измеряет размеры деталей, внутренние диаметры, глубину отверстий. Измерительный циркуль используется в навигации, картографии. Этот инструмент нашел свое применение не только в инженерии, проектировании, геодезии. Толстотные циркули используют в медицине, измеряя ими поперечные размеры тела человека.

Циркуль, как и карандаш, нужен каждому уважающему себя геологу, картографу, капитану дальнего плавания, геодезисту, математику, архитектору, строителю.

В духовных практиках и философии циркуль стал символизировать неуклонную и беспристрастную справедливость. Множество профессий и направлений деятельности людей связано с чертежами, их построением, чтением, воспроизведением и во всех этих профессиях бывает необходимо приспособление с четырехтысячелетней историей.
