Как самостоятельно провести ремонт бензопилы штиль: советы
Ремонт бензопилы штиль потребитель может осуществить самостоятельно благодаря простоте конструкции. Зарекомендовавший в строительном сегменте инструмент обладает мощностью 1400 Вт, объемом двигателя 31 куб. см.
Инструмент имеет отличные рекомендации, популярность среди пользователей. Это объясняется разумной ценой и качественными характеристиками. Однако эксплуатация бензопилы периодически сопровождается поломками.
Стоимость ремонтных работ в сервисе достаточно высокая. Во многих случаях собственные технические знания позволяют потребителям произвести ремонт бензопилы штиль 180 своими руками.
STIHL MS 180 ремонт подачи масла
Владельцы данной модели инструмента должны быть готовы к тому, что могут столкнуться с таким неприятным моментом, как подтек масла для смазки цепи. Масло может вытекать во время работы с инструментом и даже, когда просто лежит без действия.
Какая причина этого явления? Дело в том, что масло подтекает из-за нарушений герметичности в участке, где соединяется шланг от масляного бака и насоса.
Для того, чтобы решить проблему STIHL MS 180 связанную с подачей масла целесообразно разобрать устройство.
Решение проблемы:
- Проверить шланг, если он поврежден, то заменить его на другой. Или же попробуйте обезжирить шланг и промыть, и поставить на герметик, должно все заработать.
- Проверить на поломки масло фильтра, прочистить его (если вы заливали отработку)
- Также может быть причина в забитом запуне, при этом образуется вакуум в баке с топливом, и влияет на подачу топлива. Проблема может быть в отрегулированностью карбюратора и могут быть забиты каналы, ну или воздушных фильтр, нужно тщательно прочистить фильтр и каналы карбюратора.
В общем проблема основная из-за плохого масла.
Не рекомендуется заливать масло в бензопилу которое не предназначено!

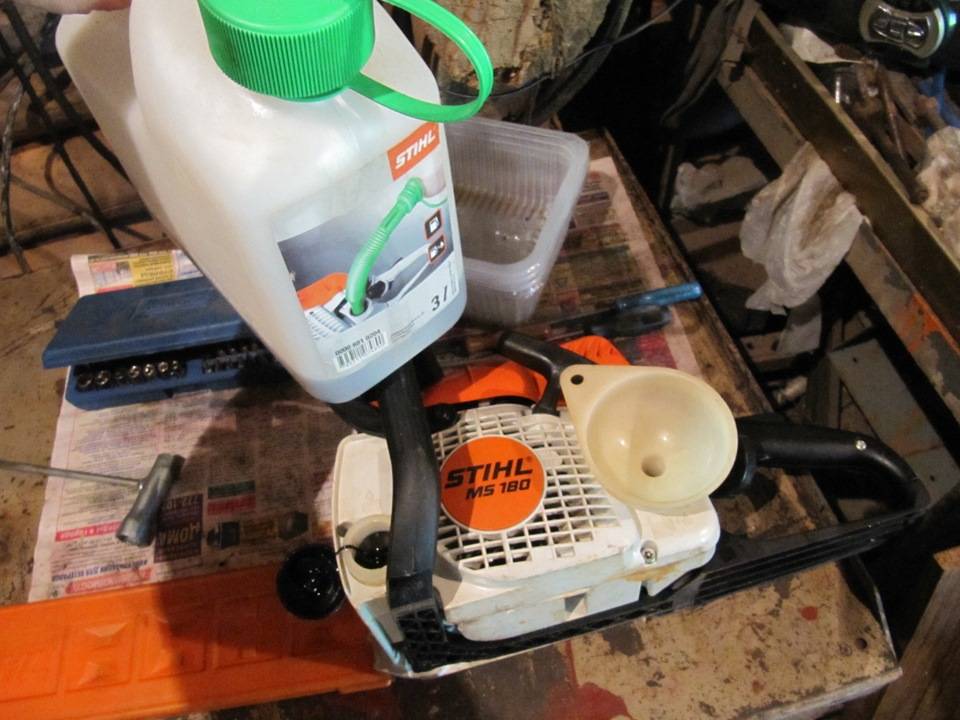

Какое залить масло для бензопилы Штиль 180(stihl 180)
- Не пожалейте денег на оригинальное масло Масло 2-х тактное Stihl HP стоит немного дороже но прочистка стоит еще дороже.
- В топливо нужно лить качественное можно и Мобил 1, а для смазки подойдет трехфазное, ни в коем случае не заливать отработки.
- Из недорогих вариантов минеральное масло 15-40, зимой 10-30. Можно М8, к примеру, или М10.
Помните о личной безопасности во время работы с бензопилой.
Помните, что на работу бензопилы влияет качество заливаемого масла. Масло с низким качеством может послужить причиной неэффективной работы инструмента и отрицательно влиять на его детали.
Для того чтобы масляный насос STIHL MS 180 без затруднений подавал масло, периодически проверяйте и чистите насос. Таким образом, процесс масло снабжения будет в норме.

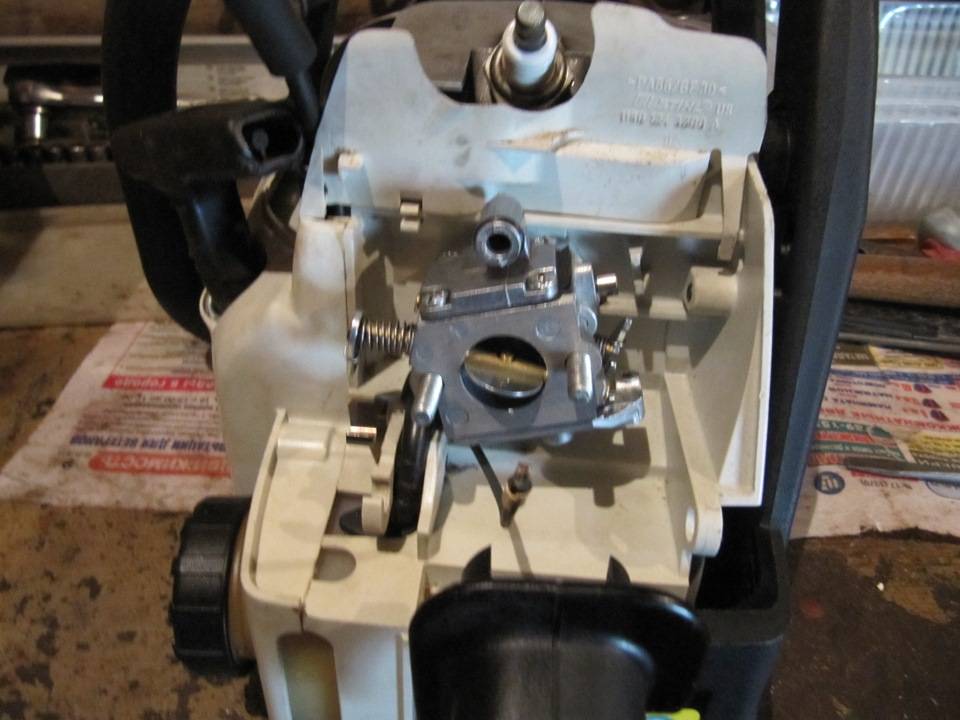

Карбюратор STIHL MS-180
Карбюратор STIHL MS-180 оснащён одним винтом настройки холостого хода. Жиклер полной нагрузки не регулируется, то есть её изменить невозможно.
Необходимо знать основные правила настройки частоты вращения при холостом ходе:
1) проверьте воздушный фильтр, если есть необходимость, то поменяйте его;
2) проверьте искрозащитную решётку, если есть необходимость поменяйте либо почистите её. Затем можно включить двигатель, а затем его прогреть.
Ремонт карбюратора STIHL MS 180
Ремонт карбюратора STIHL MS 180 – весьма трудный процесс. Отметим, что при ремонте риск резких изменений цилиндропоршневой группы практически отсутствует.
Если бензопила не заводиться, тогда примените следующие действия:
1) откройте и закройте крышку бензобака;
2) свечу целесообразно извлечь, а затем осушить;
3) камеру сгораний провентилировать.
Если после этого не произошло положительных результатов, то лучше проконтролировать состояние воздушного фильтра, процесс подачи бензина и функционирование свечи.
Эта проблема связана с клапаном (слепун), который забивается, а вследствие этого образуется вакуум. Для устранения этого неудобства нужно почистить клапан (слепун) иглой.
Систематически проверяйте фильтр, если забился глушитель, то устройство не сможет отдавать мощность, которая в него заложена.
Если бензопила была приобретена с гарантией (другого варианта, как правило, быть не может) незамедлительно сдайте её в сервис.
Таким образом, бензопила STIHL MS 180 весьма удобна в использовании, имеет хорошую эргономику и ряд весомых преимуществ.
А также смотрите видео Разборка бензопилы STIHL MS180
Любая бензопила, независимо от ее класса, мощности и других технических характеристик имеет помимо остальных основных функциональных узлов смазочную систему. В ней находится масляная помпа, ответственная за перекачку расходного материала на пильную гарнитуру для ее смазки и уменьшения износа резного элемента (износ неизбежен из-за силы трения).
Этот важный узел может ломаться, из-за чего операторам силового агрегата приходится диагностировать поломку точно, а затем, провести ремонт масляного насоса бензопилы. Последнее реально сделать самостоятельно без необходимости обращения к сервисно му центру.
Ремонт масляного насоса на бензопиле
Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.
Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.
Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?
В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.
READ Как Работать Циркулярной Пилой
Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила
. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.
Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.
- Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
- Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
- Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
- Нарушение плотности плунжерной камеры масляного насоса.
На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.
Убрать подтекание масла из масляного насоса бензопилы
можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.
Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.
Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.
Диагностика
Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.
Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.
Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.
Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.
Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.
Масляный насос – где находится?
Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.
Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.
После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.
Удаление ручки
Прямой демонтаж успокоительного 180 начинается с удаления ручки, которая крепится к корпусу бензопилы с помощью трех резиновых амортизаторов. Для снятия необходимо извлечь пластиковые заглушки из внутренней полости амортизаторов, затем использовать мощную отвертку, чтобы сначала выжать верхний амортизатор, а затем тот, который ближе к задней ручке.
В задней части рукоятки находится газовый триггер, который соединен с помощью катанки с карбюратором, чтобы отсоединить тягу от газового триггера, необходимо отвинтить два винта и разобрать ручку.
Когда ручка остается на одном и том же амортизаторе, необходимо отвинтить цепную пилу с внутренней стороны рукоятки и заломить в боковом направлении, снять корпус с последней резиновой ленты.
Регулировка карбюратора бензопилы Штиль 180 своими руками
Настройка карбюратора Stihl MS 180 необходима для гарантии эффективной работы пилы при использовании в режиме максимальных оборотов, и экономии горючего. Для выполнения этой процедуры потребуется очистить воздушный и штатный топливный фильтр.
Отрегулировать карбюратор модели можно при помощи трех штатных винтов. Винты L и H нужны для предварительной настройки соотношения смеси воздуха и горючего, которое регулируется разными положениями заслонки дросселя. Винт S отвечает за точную настройку работы бензопилы на холостом ходу. Порядок действий при настройке карбюратора выглядит следующим образом:
- Сначала нужно завести инструмент и начать поочередно поворачивать винты H и L по часовой стрелке до упора. Затем оба винта потребуется медленно повернуть на 2 полных оборота в обратном направлении;
- После этого нужно найти максимальные обороты мотора при работе пилы на холостом ходу. Для этого винт L следует поочередно поворачивать в разных направлениях. При этом винты не должны издавать скрипящих звуков. Как только базовые максимальные обороты будут найдены, потребуется медленно повернуть винт L на четверть оборота против хода стрелки часов;
После этого нужно поочередно проверить работу двигателя на минимальных холостых, а затем на максимальных оборотах.
Проверка сапуна и его чистка.
Сапун является еще одним элементом, от неправильной работы которого бензопила может не завестись или заглохнуть в процессе распиловки. Данный элемент находится на крышке топливного бака в области отверстия для воздуха. Это своеобразный клапан не позволяющий вытекать бензину и выравнивающий давление воздуха, необходимое для свободного поступления топлива в карбюратор.
В случае загрязнения сапуна работающая бензопила глохнет, а при запуске она отказывается заводиться. Все дело в том, что через отверстие перестает поступать воздух. Как следствие, внутри топливного бачка создается отрицательное давление (вакуум), препятствующее поступлению бензина на карбюратор.
Определить проблему довольно просто. Отсоедините от карбюратора шланг подачи топлива и посмотрите, что происходит с бензином. Если он беспрепятственно вытекает хорошей струйкой, то с сапуном все в порядке. В случае его отсутствия или он течет слабо и прерывисто, то причина опознана – сапун забит грязью. Решить проблему можно чисткой воздушного отверстия обычной иглой или мощной струей сжатого воздуха.
Устройство насоса, системы смазки и принцип действия
Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.
Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.
Маслонасос Штиль 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.
В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.
В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы Stihl 180 сразу же за маслонасосом.
Разборка бензопилы
Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.
Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.
Этапы разборки устройства происходят в следующем порядке:
- Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
- Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
- Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.

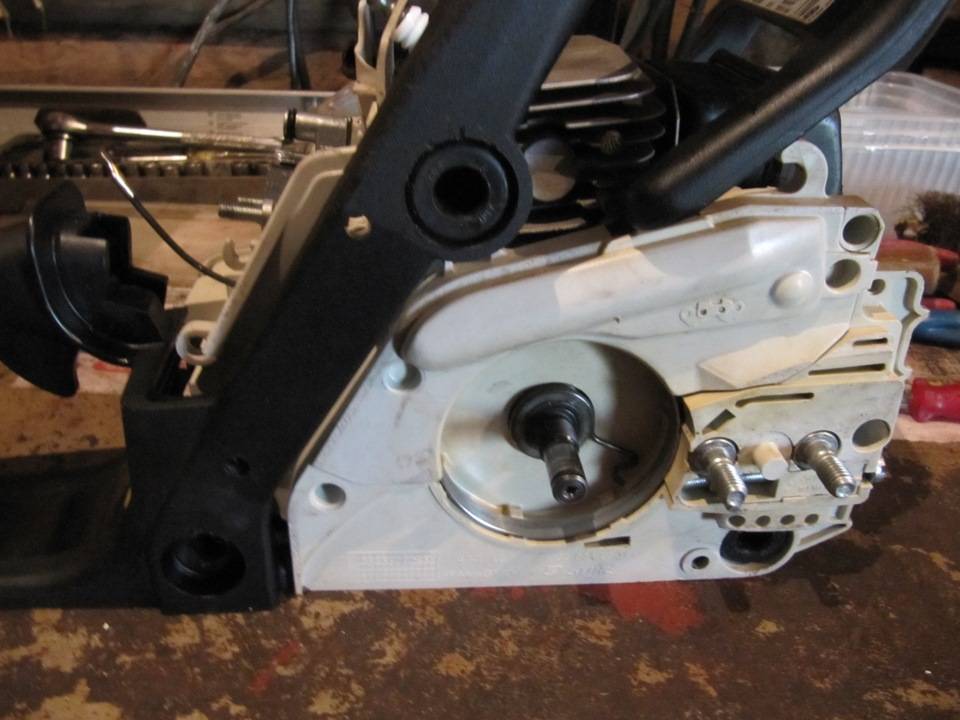

- Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.

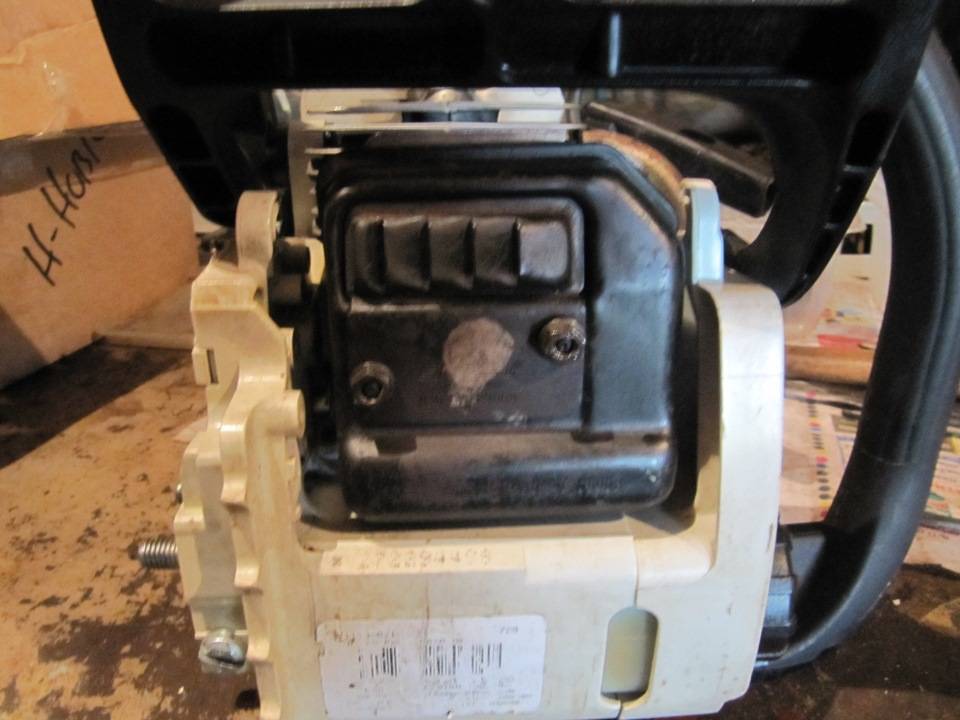

- На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.

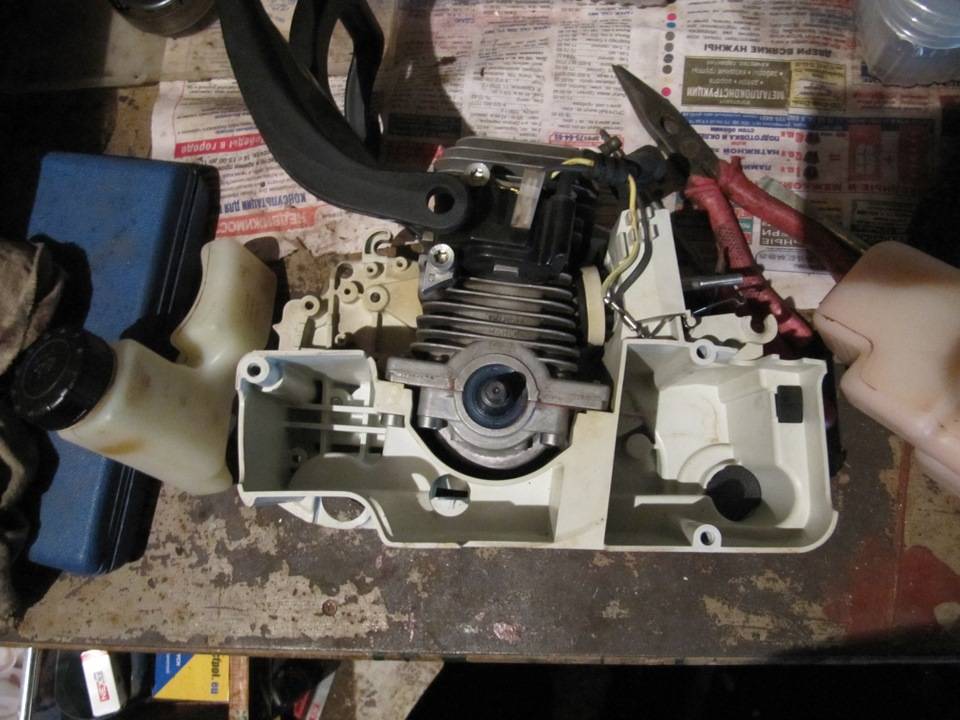

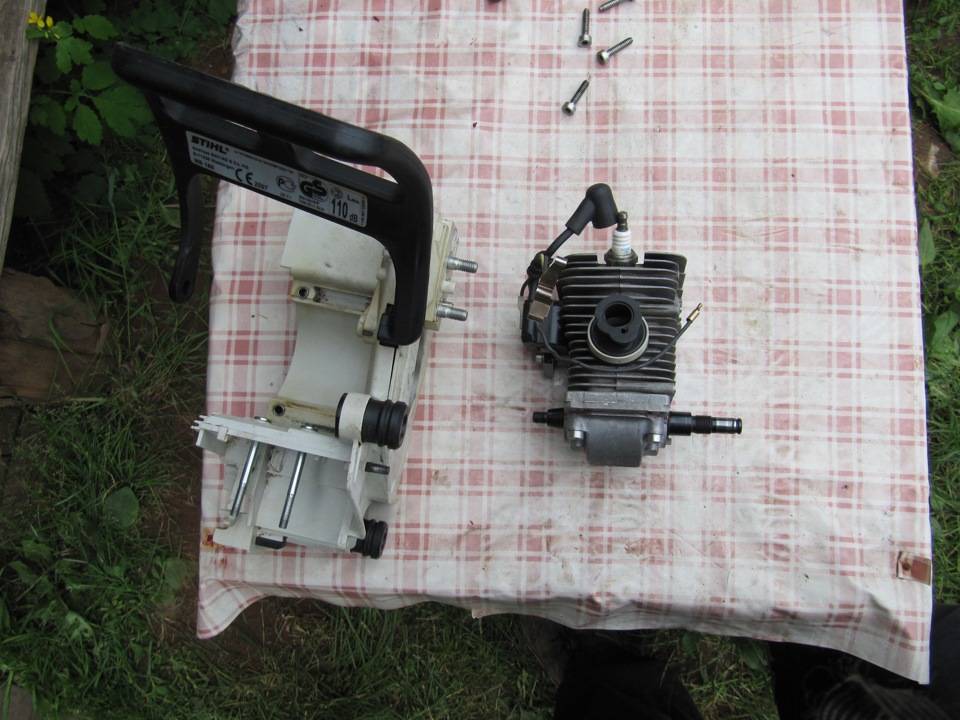

- Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Бензопила Штиль 180 – неисправности и ремонт
В случае с бензопилой Stihl MS 180, неисправности и методы их устранения могут быть разными. Чтобы иметь возможность самостоятельно устранить поломки бензопилы Stihl MS 180, изучим самые распространенные причины поломок и методы их устранения своими силами.
Бензопила не заводится – причины и ремонт
Если вы заметили, что ваша пила перестала заводиться, то это может свидетельствовать о том, что моторное масло заливает свечу инструмента. Чтобы осмотреть свечу, нужно вытащить резиновый колпачок на корпусе и свечным ключом выкрутить деталь. Если вы увидели на свече большие пятна масла, значит, причина поломки кроется именно в этом.
Бензопила Stihl MS 180 глохнет на холостом ходу
Самой распространенной причиной этому служит неправильная регулировка карбюратора пилы. Если пила не держит холостые обороты, то потребуется заново настроить узел инструмента. Для этого возьмите регулировочный ключ из комплекта пилы и вставьте его в винт «+» на рукоятке инструмента. Во время этого медленно поворачивайте винт по часовой стрелке до тех пор, пока пила не начнет нормально работать.
Не поступает бензин – самостоятельное решение проблемы
Причина этому кроется в неисправности карбюратора. Чтобы выполнить ремонт узла, его потребуется демонтировать. Однако перед тем, как разобрать карбюратор на бензопиле Штиль 180, не забудьте отсоединить от него тягу дроссельной заслонки и провод зажигания. Дальнейшие действия выглядят следующим образом:
- Устройство карбюратора крепится к конструкции пилы при помощи 4 винтов. Отверните их и, вытащите узел с бензопилы. Перед тем, как снять карбюратор, не забудьте надеть перчатки, чтобы не испачкать руки маслом;
- Перед тем, как почистить карбюратор, потребуется нанести на его стенки бытовой обезжириватель. Подождите 5 минут и начните протирать стенки узла;
- Снимите крышку стартера и выверните 4 винта;
- Осмотрите детали, отвечающие за образование искры. Если они чистые, то убедитесь в правильно выставленном зазоре между магнитами и маховиком. Оптимальным будет считаться зазор в 0,4 мм.
Чтобы не прибегать к регулярному ремонту карбюратора, старайтесь применять качественное топливо и масло от проверенных производителей.
Бензопила плохо заводится – ищем причины
Если ваша пила не заводится на холодную, то первое, что нужно сделать – это осмотреть поршни инструмента. Поршневая группа пилы Stihl MS 180 отличается высокой надежностью, однако, вследствие нехватки моторного масла или механического удара может потребоваться немедленная замена поршня. Перед тем, как поменять поршневую, советуем изучить указанный алгоритм:
- Снимите верхнюю крышку пилы и выкрутите свечу;
- Снимите стопоры с амортизаторов, ведущую звездочку и стартер;
- Далее снимается маховик, червячный привод и победитовая цепь;
- Затем снимите катушку зажигания и глушитель;
- В конце демонтируется поршневая группа бензопилы.
Не подается масло на цепь бензопилы
Если вы заметили данную неисправность, то, первое, что нужно сделать – это настроить подачу масла. Регулировка подачи масла на цепь выполняется следующим образом:
- Найдите винт регулировки в нижней части бензопилы рядом со звездочкой;
- Для увеличения подачи масла винт потребуется повернуть в сторону «+»;
Замена шнура стартера
Если вы слишком интенсивно дергаете за тросик, то, рано или поздно, вам придется его заменить. Сделать это достаточно просто. Для этого действуйте в таком порядке:
- Открутите 4 винты, удерживающие маховик со шнуром;
- Снимите крышку и вытащите порванный тросик;
- Установите новый маховик с тросом и вкрутите винты обратно.
Технические характеристики
Для удобства все характеристики сведены в одну таблицу, а зеленым цветом выделены самые важные параметры.
| Производитель | Stihl |
| Модель | MS 180 |
| Родина бренда | Германия |
| Страна производства | Китай |
| Класс пилы | Бытовой |
| Двигатель | |
| Мощность, л.с. /кВт | 2/1,5 |
| Объем двигателя, куб.см. | 31,8 |
| Пильная гарнитура | |
| Длина шины, см/дюймы | 35/14 |
| Шаг цепи, дюймы | 3/8 |
| Толщина цепи, мм | 1,3 |
| Количество звеньев, шт | 55 |
| Общие характеристики | |
| Объем топливного бака, л | 0,25 |
| Объем масляного бака, л | 0,145 |
| Гарантия, мес | 12 |
| Вес, кг | 3,9 |
| Сколько стоит | |
| Stihl MS 180 14″ | Узнать цену |
| Stihl MS 180 16″ | Узнать цену |
| Stihl MS 180 14″ C-BE | Узнать цену |
| Stihl MS 180 16″ C-BE | Узнать цену |
Все модификации бензопилы Штиль 180 имеют вышеописанные технические характеристики (ттх), включая мощность, единственное отличие будет у модели MS 180 16″ — она оснащается шиной размером 35 см / 16 дюймов:
В характеристиках указан «сухой» вес пилы, т.е. без бензина, масла и пильной шины. Отдельно стоит упомянуть про используемую цепь Stihl Picco Micro 3 (PM3), с шагом 3/8 » P, производитель настоятельно рекомендует использовать только такие цепи.
Еще у бензиновой пилы очень хороший показатель звукового давления равен 97 дБ(A) — в сравнении с китайскими конкурентами (обычно это более 100 дБ), она почти бесшумная: Fubag, Парма, Хопер, Baumaster, Hammer Flex, Alpina, Elitech, Ryobi, Daewoo, Forte, Forward, Jonsered, Интерскол, Лидер, AL-KO, Зубр, Hammer, Huter, Partner, Тайга, PIT, Patriot, Лесник.
Как видно из характеристик у бензопилы Stihl MS 180 практически нет недостатков, даже маленький объем масляного бака считается преимуществом — меньший вес при полной заправке. Дело в том, что у пилы маленький расход масла для смазки цепи. Объясняется это тем, что оригинальное масло для цепи Stihl обладает хорошими адгезионными свойствами. Именно поэтому рекомендуется использовать только оригинальные масла Stihl.
Большим недостатком считается цена, она действительно кусается. В сравнении с надежными китайскими конкурентами вроде Huter или Champion, она больше в 2 раза!
Еще большой недостаток — это место производства, все бензопилы в Россию и страны СНГ идут только китайской сборки, по отзывам, качество у них немного хуже немецких оригиналов. Инструменты производимые в Германии поставляются только на рынки Европы и США, в РФ вы их не найдете не у одного официального дистрибьютора.
Обороты двигателя
Бензиновые пилы компании Штиль отличаются от своих конкурентов самыми высокооборотистыми инструментами, за счет этого получается достичь большей мощности при меньшем объеме двигателя. Также это позволяет снизить расход топлива. Stihl MS 180 имеет следующие характеристики по оборотам:
- В холостом режиме — 2800 оборотов в минуту.
- В максимальном (курок газа в упор) — 14000 об/мин.
- Работа под нагрузкой — в среднем 9000 об/мин
Расход топлива в час
Вне зависимости от модификации и установленной шины все бензопилы Stihl MS 180 очень экономны и в среднем расход топлива в час составляет 0,7 литра. Расход напрямую зависит от условий и характера выполняемой работы и может варьироваться от 0,5 до 1,2 л/час.
Выявление проблем в запуске агрегата
Может возникнуть проблема при которой не заводится штиль 180. Она, как правило, связана с поломкой стартера. Фактически не происходит запуска агрегата после натяжения шнура.
Причинами отказа в запуске стартера могут быть:
- Выход из строя пружины.
- Треснутый либо поломанный шкив.
- Порыв троса для запуска.
Перед тем, как выяснить причины поломки, и приступить к ремонту стартера бензопилы, снимается корпус бензопилы. Для этого откручиваются винты, которые удерживают крышку со стартером.
При этом применяются отвертки или специальный инструмент. При визуальном осмотре стартера выясняются причины почему инструмент не завелся.
Повреждение шкива трещинами и разрывами отражается на выполнении инструментом работ. Обнаружение механической неисправности либо дефектов в месте крепления пружины плавного спуска.
Уязвимым является место прикрепления, а также вставляемый в него кончик данной пружины. При выявлении неисправностей либо повреждений отдельных деталей стартера, производится их замена на новые.
Разборка и обслуживание поршневой системы бензопилы Stihl 180 – видео Отремонтировать качественно агрегат можно при полном соответствии деталей марке бензопилы. Такая же схема замены запчастей действует и по отношению к электропилам при ремонте своими руками.

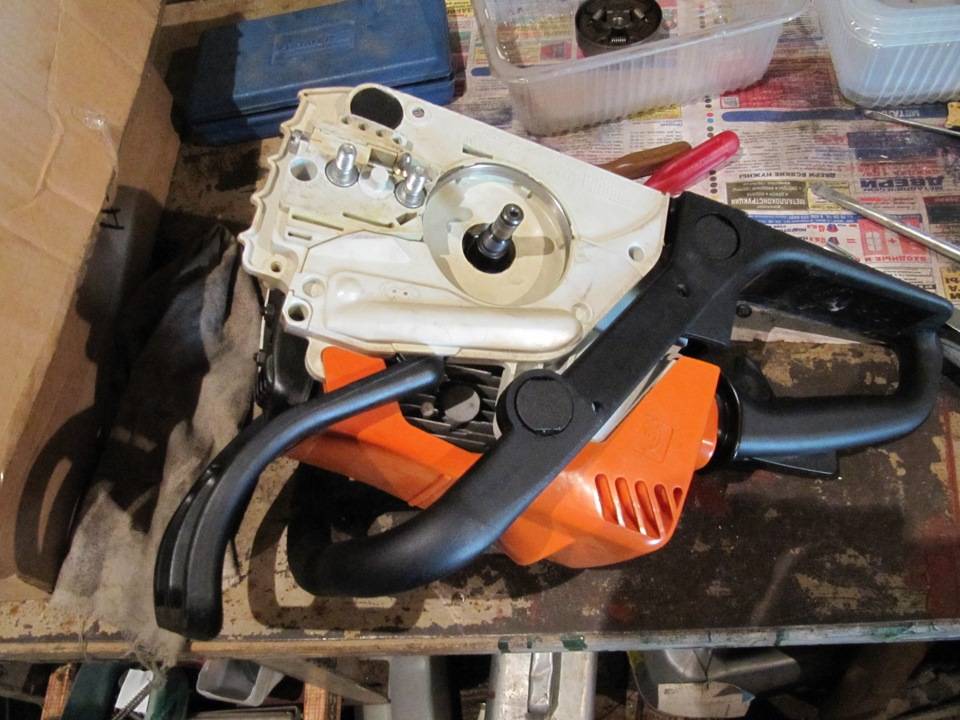

Наконец- то собрался написать окончание про ремонт пилы Штиль 180. Все основное уже написано в Ремонт бензопилы STIHL 180+фотоотчет ( Часть 1)Теперь так дописываю несколько моментов по сборке
Главное не спешить, перепроверяйте все ли правильно собираете. Смотрите ютуб по этой теме. Лучше один раз увидеть…С момента ремонта пила работает нормально.Если есть вопросы пишите…
