Виброплита: виды, строение, принцип работы, чем руководствоваться при выборе

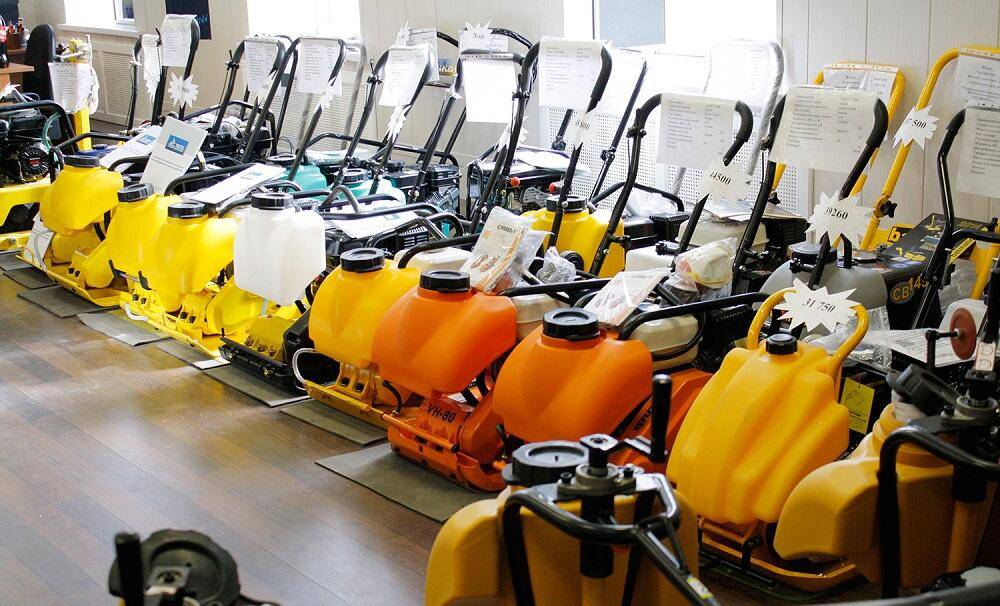

Инструкция: виброплита и критерии ее выбора

Самым важным параметром, по которому выбирают виброплиту, является ее вес. В данном вопросе существует четкая классификация, которую следует изучить внимательно и подробно:

1. Для работ по обустройству ландшафта, прокладки дорожек из мелких грунтов толщиной до 15 см, для укладки тротуарной плитки, комплектации тротуаров демпфирующими ковриками из полиуретана целесообразно использовать легкие модели весом до 75 кг.
2. Для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для работ по слою грунта не более 25 см используется виброплита, купить которую рекомендуют с весом от 75 до 90 кг.
3. Для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, работ по грунту с толщиной слоя от 25 до 60 см используют виброплиты среднетяжелые – от 90 до 140 кг, или тяжелые – от 140 кг. Для выполнения работ по уплотнению асфальта вес подбирается в диапазоне, не превышающем 100 кг.

Следующий критерий выбора – вибрационное усилие. Данный параметр определяет степень уплотнения покрытия. Если выбор стоит между двумя плитами с одинаковым весом, а в приоритете стоит наиболее высокая плотность укладки разрабатываемой поверхности, то свой выбор следует остановить на той, которая имеет более высокий показатель вибрационного усилия. У моделей из группы легких механизмов данный показатель не превышает 10 кН, они не пригодны для асфальтирования. Для укладки тротуарной плитки оптимально подходят модели с весом от 75 до 90 кг и вибрационным усилием 18-20 кН. Если данные показатели будут выше, виброплита не уложит плитку, а втопчет ее в грунт больше необходимого или даже сломает.

О размере рабочей поверхности уже было сказано выше – чем меньше этот показатель, тем большее уплотнение дает механизм. Выбирая среди моделей с одинаковыми показателями мощности двигателя, вибрационного усилия и веса, целесообразно остановить свой выбор на той машине, которая имеет меньший размер рабочей поверхности.

Следующий критерий выбора – разновидность двигателя по типу потребляемого бензина. Модели с разными источниками питания имеют одни и те же показатели в остальных критериях, потому на вид выполняемых работ тип топлива не влияет. Но каждый из трех типов двигателей имеет свои преимущества и недостатки:

1. Виброплиты с бензиновым двигателем считаются наиболее удобным и выгодным вариантом. Сам механизм имеет сравнительно невысокую цену, при этом бензиновый двигатель демонстрирует высокий показатель мощности и низкий уровень шума. Цена на эти модели сравнительно низка, при этом работают они в любых условиях, так как не требуют наличия постоянного источника электрического питания.
2. Устройства с дизельными двигателями не получили такой популярности, как бензиновые. При постоянной работе с виброплитой владелец экономит на топливе, но вот начальная цена самого механизма значительно выше, чем модели с бензиновым мотором. Выгодность данной покупки можно определить индивидуально, в расчете на объем предполагаемых работ. Еще один существенный недостаток дизельных виброплит – высокий уровень шума во время работы.
3. Электрические виброплиты имеют узкую область применения, так как она определяется длиной электрического шнура. Стоит отказаться от приобретения такого типа устройства, если предполагаются работы вне зоны доступа к электрическим сетям. Существенный плюс данных моделей – сравнительно низкая цена. Имея совершенно одинаковые показатели, виброплита с бензиновым или дизельным двигателем стоит на порядок дороже, чем электрическая.

Последний критерий, по которому делают выбор – реверсивные машины или имеющие прямой ход. Реверсивная виброплита обладает задним ходом, в этом ее значительное преимущество перед моделями с прямым ходом, которые необходимо часто разворачивать. Такое неудобство увеличивает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ на плоскостях с небольшой площадью – траншеи, котлованы, фундаменты малоэтажных зданий.

Классификация вибрационных плит

Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.

Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.

Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.

Кроме того, существует классификация по трём основным типам, в зависимости от:

• управления
• движения
• запуска

По типу управления

Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.

Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.

Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.

По типу движения

Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.

Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.

Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.

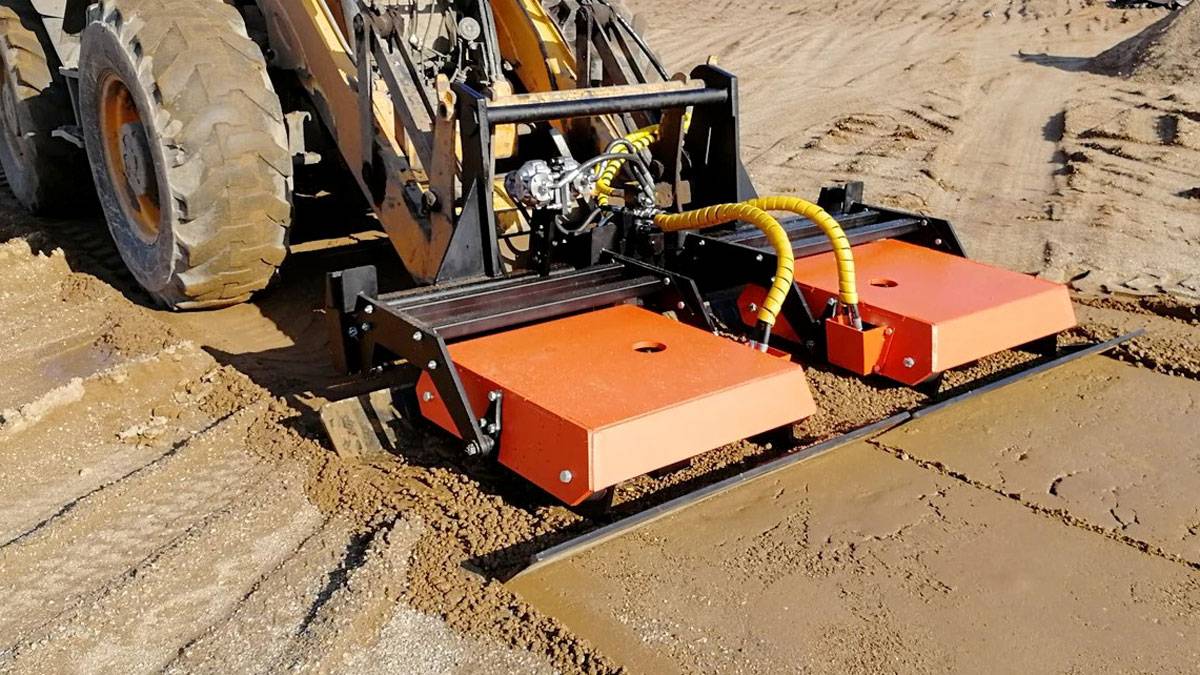

Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.

Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.

Тип запуска

Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.

Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.

Навесные модели запускаются от гидравлического оборудования основной машины.

Принцип работы виброплиты

При включении двигателя и набора им рабочих оборотов происходит включение центробежной муфты, и начинает вращаться эксцентриковый (дебалансный) вал. Он создает вибрацию плиты основания, которая оказывает уплотняющее воздействие на строительный материал.

Двигатель виброплиты

Двигатель – основной узел виброплиты. Используются электрические, бензиновые или дизельные моторы. Виброплиты с однофазными или трехфазными электродвигателями особенно удобны при работе в помещениях, поскольку не выделяют выхлопных газов.

Электрические виброплиты могут справляться с довольно большими объемами работ. Их вес достигает 300 кг, этого вполне хватает для уплотнения грунта с толщиной слоя до 400 мм. Виброплиты с бензиновым двигателем – наиболее распространенный вариант.

Достаточно высокая производительность, мобильность, простота в обслуживании, неприхотливость, вот небольшой перечень достоинств, которые имеет бензиновая виброплита в этом плане является одним из немногих мест где находятся официальные дилеры крупнейших производителей виброплит.

Вес бензиновых виброплит колеблется в диапазоне от 50 до 500 кг, а создаваемая ими центробежная сила достигает 30 кН. Как правило, все бензиновые двигатели – 4х-тактные с воздушным охлаждением. Заправляются чистым бензином .

Преимущественные марки заливаемых в картер масел –SAE 10 W 30 и SAE 10 W 40. Предпочтение отдается минеральным маслам, реже – полусинтетическим. Для легких плит применяются одноцилиндровые моторы, тяжелые плиты могут оснащаться двухцилиндровыми.

Что касается марок, то чаще всего используются удобные в обслуживании двигатели Honda. Но могут применяться также Robin, Wacker или не брендовые китайские модели. Впрочем, наличие брендового названия не означает, что это – действительно оригинальный мотор.

Быстрый выход из строя ручного стартера двигателя Honda свидетельствует о подделке. Двигатели Wacker и Robin подделываются реже, чем Honda – из-за их меньшей популярности. Дизельные моторы отличаются высокой производительностью, экономичностью и долговечностью.

Важно знать: Вес дизельных виброплит достигает 1-ой тонны, сила вибрации – 130 кН. Характеристики машин позволяют утрамбовать любой материал в сжатые сроки

Одна из самых тяжелых дизельных виброплит Wacker DPU 130 способна заменить каток весом до 7 тонн.

Наиболее распространенные марки двигателей – Lombardini, Hatz, Kipor. Двигатели внутреннего сгорания оснащены ручным стартером. Но за дополнительную плату может быть установлен и электростартер.

Вибровозбудитель виброплиты

Эксцентриковый вибровозбудитель непосредственно отвечает за возбуждение вибрационных колебаний – благодаря наличию дебаланса.

По конструкции может быть одновальным и двухвальным Основная его деталь – дебалансный вал (или валы), установленный в корпусе на износостойких подшипниках. Виброплиты с одновальным эксцентриком (прямоходные) способны двигаться только в одном направлении.

Двухвальные плиты являются реверсивными, т.е. могут перемещаться в 2-х направлениях – вперед и назад. Переключение направлений движения производится на холостом ходу поворотом рычага на ручке управления.

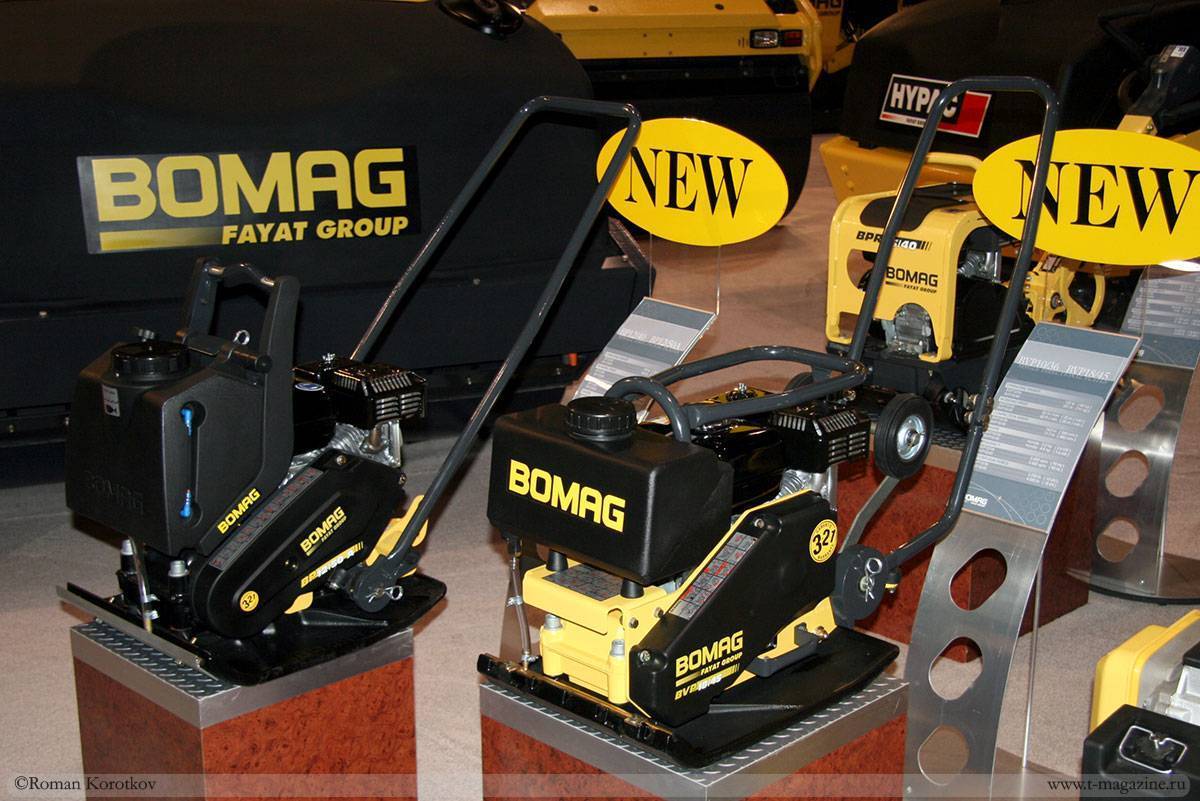

Видео: Устройство виброплиты Bomag

Разновидности

Основным классификационным признаком для виброплит справедливо можно считать тип двигателя. И тут различают 3 вида:

• дизельные;
• бензиновые;
• электрические.

Также вибрационные плиты можно разделить по направлению движения:

1. Прямоходные. Движутся только вперёд. Из-за этого ограничены в манёвренности. Требуют достаточно большого пространства для разворота.

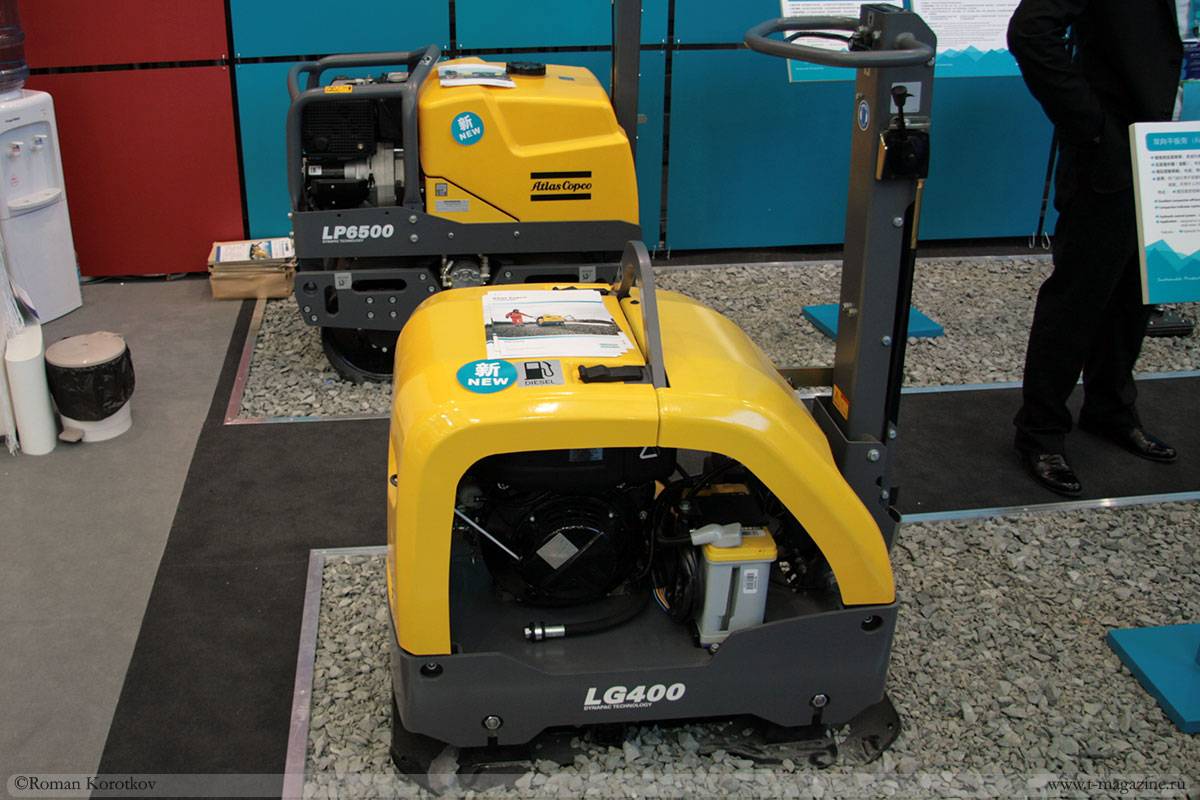

2. Реверсивные. Способны ехать вперёд и назад, что обусловлено наличием гидравлического реверса. На таких виброплитах проще работать в условиях ограниченного пространства, таких как внутренние помещения, траншеи и так далее.

Ещё вибрационные плиты выбирают по следующим характеристикам:

• вес;
• мощность;
• размер плиты;
• частота вибраций;
• амплитуда вибраций;
• скорость движения;
• расход топлива и так далее.

Всё это даёт возможность выбрать оптимальный вариант виброплиты, способной выполнить поставленные перед ней задачи.

Сфера применения и технические характеристики виброплит

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения

Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

• габариты опорной плиты, мм;
• частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе

• глубину выполнения уплотнения, мм;
• амплитуду вибрирования, мм;
• мощность, кВт;
• массу агрегата, кг;
• расход электроэнергии или топлива, кВт/ч или л/ч;
• максимальную производительность, м.кв./ч;
• габариты устройства в целом, мм.

Устройство виброплиты: основные узлы и способы соединения

Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.

Конструкция виброплиты состоит из следующих основных компонентов:

• двигателя;
• вибратора;
• плиты;
• центробежной муфты;
• моторной рамы;
• ручки управления;
• защитных кожухов.

На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.

Основные составляющие виброплиты

Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.

Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Принцип работы

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики

Для изготовления плит применяется два вида материала: чугун и сталь.

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Виброплиты — для чего предназначены и как выбрать подходящую модель.

Виброплита – специальное промышленное устройство, предназначенное для усадки грунта, щебня, различных песчаных смесей или асфальта. Раньше, до изобретения виброплиты, в строительных работах специалисты традиционно руководствовались нормативными сроками усадки материалов, поэтому продолжительность отдельных работ могла составлять до полугода. При возведении таких крупных объектов, как мегамоллы и высокоэтажные дома, виброплиты существенно сокращают время простоя, поэтому используются повсеместно и в обязательном порядке.

Виброплиты различают по нескольким показателям. Один из самых основных – тип двигателя. Они бывают дизельными, бензиновыми и электрическими. Третьи в строительстве используются довольно редко.

Другой важный показатель – принцип действия виброплиты.

Они могут быть либо поступательного движения, либо реверсивного. В большинстве из них установлены четырехтактные бензиновые двигатели японского производства, которые путем передачи движения противонаправленных эксцентриков задают ход металлической площадке. Фазы вращения эксцентриков регулируются с помощью трансмиссий. Благодаря этому оператор может задавать направление вибрирующей силы (реверсивный ход). Сама площадка чаще всего изготавливается из чугуна и стали.

Также при покупке виброплиты стоит обратить внимание на ее вес. Устройства весом до 75 кг применимы разве что на садовых участках для прокладывания гравийных дорожек и укладки тропинки из брусчатки

Модели весом от 75 до 90 кг пригодятся при ландшафтных работах на больших участках. Например, для уплотнения грунта по завершении прокладки труб. Виброплиты от 90 до 140 кг применяются для уплотнения оснований фундаментов зданий, ремонта асфальтовых дорог (до 110 кг) и других работ. Модели весом свыше 140 кг относятся к категории профессионального оборудования.

Помимо этого, обратите внимание на вибрационное усилие виброплиты. При одинаковом весе нескольких моделей лучше та, где больше вибрационное усилие

Однако не стоит выбирать сразу самую тяжелую модель с максимальным усилием – скорее всего вы просто испортите материал. Так, например, для тротуарной плитки хватит усилие 10кН при массе 80 кг.

И последнее

Выбирая виброплиту по весу, не забудьте обратить внимание на площадь ее площадке. Если площадка будет слишком большой, веса на проведение запланированных вами работ может не хватить

Обязательно уточните этот момент у наших менеджеров по продаже.

Принцип действия виброплиты

Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:

• двигатель;
• чугунная или стальная плита;
• вибратор;
• рама.

Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.

От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.

Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.

Как устроена виброплита

Двигатель

Приводит в движение рабочие органы виброплиты. Чаще всего используется бензиновая виброплита купить которую не составит труда.

Эксцентриковый вибровозбудитель

Узел, создающий вибрационные колебания.

Плита основания

Осуществляет непосредственное воздействие на уплотняемый материал.

Центробежная муфта

Соединяет вал двигателя с валом эксцентрика в тот момент, когда число его оборотов достигает рабочих значений. Позволяет запустить мотор без нагрузки.

Вспомогательная рама

Служит основанием для двигателя. Связана с плитой основания через амортизаторы.

Ременная передача

Передает крутящий момент от вала двигателя к валу вибровозбудителя.

Ручка оператора

Предназначена для управления машиной, присоединена к вспомогательной раме.

Различные аксессуары и комплектующие

Бак для воды (необходим для трамбования горячего асфальта), амортизирующий коврик (используется при уплотнении хрупкой плитки), колесный комплект, электростартер, виброгасящие перчатки, пульт дистанционного управления и пр.

Сфера применения и технические характеристики виброплит

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения

Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

• габариты опорной плиты, мм;
• частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе

• глубину выполнения уплотнения, мм;
• амплитуду вибрирования, мм;
• мощность, кВт;
• массу агрегата, кг;
• расход электроэнергии или топлива, кВт/ч или л/ч;
• максимальную производительность, м.кв./ч;
• габариты устройства в целом, мм.

Устройство виброплиты: основные узлы и способы соединения

Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.

Конструкция виброплиты состоит из следующих основных компонентов:

• двигателя;
• вибратора;
• плиты;
• центробежной муфты;
• моторной рамы;
• ручки управления;
• защитных кожухов.

На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.

Основные составляющие виброплиты

Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.

Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Принцип работы

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики

Для изготовления плит применяется два вида материала: чугун и сталь.

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Разновидности и критерии выбора

На рынке представлен широкий ассортимент подобных инструментов. Они отличаются по комплектации, базовым характеристикам (тип двигателя, вес и мощность), а также по назначению в работе. При выборе конкретной модели следует учитывать цели и объем работы, особенности конструкции.

По типу двигателя

Виброплита может быть оснащена топливным (бензиновый и дизельный) или электрическим двигателем. Устройство, работающее от сети, имеет стоит дешевле и экономичнее в обслуживании. Главный минус такого инструмента – небольшая мощность, а также необходимость подключения к источнику энергии.

Бензиновые и дизельные виброплиты имеют большую мощность, подходят для работы в зимнее время года при отрицательной температуре поверхности, воздуха. Обладают высокой износостойкостью, просты в обслуживании и не зависят от наличия сети.

Мощность двигателя

Этот параметр определяет, с какой скоростью и плавностью виброплита будет двигаться по сложным поверхностям, например, наклонным или из вязкого материала. Измеряется в лошадиных силах или ваттах. После запуска устройство автоматически тянет себя вперед, поэтому не требуется прикладывать дополнительного усилия. Чем выше мощность двигателя, тем эффективней аппарат будет подниматься на подъемах, снижается риск зарывания в рыхлом грунте.

По весу

От массы инструмента напрямую зависит качество работы. Чем выше масса и размер устройства, тем сильнее он трамбует сыпучий материал. В сочетании с высокой мощностью двигателя практически не требуется прикладывать физических усилий. В зависимости от веса выделяют следующие виды виброплит:

• легкие, до 75 кг;
• универсальные – 75-90 кг;
• средней тяжести – 90-140 кг;
• тяжелые – 140 кг.

Промышленные виброплиты могут весить и более 200 кг, такие устройства имеют высокую цену и не используются для бытовых задач. Выбор модели по этому параметру следует выбирать в зависимости от типа работ. Чем плотнее требуется усадка и прочнее сыпучий материал поверхности, тем тяжелее должен быть аппарат.

По вибрационному усилию и площади рабочей поверхности

Вибрационное усилие – это мощность толчка, которая передается от вибрационного устройства к рабочей поверхности плиты. Чем выше этот показатель, тем с более плотными материалами можно работать. Он напрямую зависит от размера плиты. Большие по площади рабочие поверхности создают меньшее давление на конкретный участок работы. Средний коэффициент вибрационного усилия – 0,3. Именно поэтому рекомендуется выбирать аппарат с небольшой или средней по площади плите.

На результативность работы влияет и материал рабочей поверхности. Она может быть выполнена из чугуна или стали. Рекомендуется выбирать именно первый вариант, так как чугунные модели всегда имеют меньшую вибрационную плиту.

По назначению

При выборе аппарата следует учитывать, для какой задачи он требуется. Выделяют два основных типа виброплит по характеру работы:

• для укладки тротуарной плитки, щебня, асфальтного покрытия. Имеет большую площадь рабочей поверхности. Изготовлена из стали, есть закругленные края для повышения качества уплотнения на стыках, в углах, рядом с бордюрами и столбами. В профессиональных моделях есть система орошения для увлажнения поверхности, что позволяет избежать налипания асфальта или бетона.
• Виброплиты для трамбовки грунта и песка имеют массивную рабочую зону. Для стабильности работы ее изготавливают рифлёной, в качестве материала применяют чугун. Устройство обладает мощным вибрационным механизмом, что позволяет добиться высокого уровня колебаний.

Для конкретных целей разработаны специализированные устройства для трамбовки. К ним относят виброногу, пневмотрамбовку и виброуплотнитель бетона. Они отличаются небольшими габаритами, а также возможностью использования на ограниченной площади. Например, виброногу удобно применять на заставленной строительной площадке или в помещении.

Основные производители вибрационных плит

Конечно, самыми массовыми являются виброплиты из Китая. Они недорогие, относительно надёжные (особенно с двигателями Honda или B&S). Однако для серьёзных проектов или для сдачи в аренду компании предпочитают более надёжных производителей.

Вибрационные плиты из Европы хоть и уступают в цене китайским конкурентам, превосходят их по качеству сборки и удобству работы. К тому же, инновации идут именно от европейских производителей. Среди них стоит отметить Wacker Neuson – одного из законодателей моды и, как считается, изобретателя виброплиты.

Представлено в России и СНГ вибрационное оборудование Dynapac, Atlas Copco, Husqvarna, Bomag, Ammann.

Поделиться

Что такое вибрационная плита?

Специальный агрегат, предназначенный для трамбовки грунтов, бетонных поверхностей, асфальтовых покрытий, смесей из асфальтобетона в горячем или холодном состоянии, а также фигурной плитки для тротуаров, — называется виброплита.

В стандартную комплектацию виброплиты входят:

• специальная трамбующая поверхность (плита);
• механизм для вибрации (эксцентриковый дебаланс) – в некоторых моделях их может быть два;
• электрический, бензиновый или дизельный двигатель.

Процесс уплотнения требуемой массы осуществляется в результате возникновения ударных вибраций в дебалансе. Их энергия передаётся опорной плите, а от неё поступает на трамбуемую поверхность.

Рис. 1 — Вибрационная плита с поступательным движением

Устройство виброплиты: основные узлы и способы соединения

Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.

Конструкция виброплиты состоит из следующих основных компонентов:

• двигателя;
• вибратора;
• плиты;
• центробежной муфты;
• моторной рамы;
• ручки управления;
• защитных кожухов.

На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.

Основные составляющие виброплиты.

Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.

Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.
