Трассоискатель кабельных линий и подземных коммуникаций

Назначение и принцип работы

Трассоискатель (кабелеискатель) – специальный прибор, который позволяет не только найти подземные коммуникации, но и дает возможность определить их направление, выявить места дефектов и повреждение изоляционного слоя, а также позволит найти утечки и несанкционированные врезки. Данное устройство используют геодезисты перед началом любых строительных и ремонтных работ, для того чтобы экскаватор не повредил во время раскопок силовые кабели и трубопроводы.

Область применения данных приборов:

• отсутствие документов и схем расположения коммуникационных устройств и кабельных линий;
• значительные отклонения фактического месторасположения коммуникационных устройств от проектного;
• масштабное изменение рельефа территории;
• нарушение целостности коммуникаций вследствие техногенных и природных катаклизмов;
• наличие несанкционированных врезок в систему.

Данное устройство состоит из следующих элементов:

• приемник (локатор) – принимает волны предусмотренной частоты;
• передатчик сигнала (генератор) – подает электромагнитные импульсы на обесточенные кабеля и коммуникации с металлической основой;
• соединяющий кабель.

В комплекте к прибору идут индукционные клещи, которые предназначены для исследования линий под напряжением. В основе работы трассоискателя лежат исследования Фарадея в области индукционного тока.

Принцип действия – обнаружение с помощью локатора переменное электрическое поле, которое окружает электрические кабели и трубопроводы. Фиксация обнаруженного магнитного поля возможна благодаря наличию на приборе ферритовых антенн, катушка которых возбуждается при попадании в зону электромагнитного поля. Его цифровой показатель появляется на экране дисплея. Полученные данные содержат информацию о глубине пролегания систем, направлению тока и наличию дефектов.

Преимущества использования трассоискателей:

• снижение финансовых затрат на проведение ремонтных работ;
• повышение эффективности запланированных ремонтных мероприятий;
• проведение максимально предварительной эффективной оценки стоимости ремонта;
• точное определение месторасположения наиболее проблемных и изношенных участков;
• предотвращение повреждения коммуникационных систем;
• максимально точное определение глубины коммуникаций.

Трассоискатели могут работать в индукционном и прямом режиме. Первый метод предусматривает размещение генератора на поверхности земли в зоне проведения работ. Главное требование – расположение ручки генератора параллельно линии пролегания коммуникаций. После выбора необходимой частоты прибор начнет индуцировать потоки от любого металлического проводника, который находится рядом. Для получения более точных показателей специалисты рекомендуют использовать более высокие частоты.

Второй режим предусматривает непосредственное подключение генератора к трубопроводным магистралям, которые выбраны для обследования. Данная технология позволяет получить наиболее точную информацию благодаря использованию низких частот и исследовать более протяженные расстояния. Для подключения прибора к линии необходимо использовать специальные клещи, у которых красный кабель означает заземление, а черный провод определяет линию. Индукционный метод поиска коммуникационных систем предусматривает следующие способы наведения тока:

• активный;
• пассивный.

Показатели частот для пассивного тока в Гц:

• 50 – определение силовых кабелей, которые находятся под напряжением;
• 100 – поиск труб с катодной основой;
• 50/100 – отличие силовых кабелей от коммуникаций с катодными элементами;
• 15000 – определение систем без катодной составляющей;
• 15000-30000 – определение радиосигналов.

Характеристика действия нижних частот – наличие минимального количества помех, возможность исследования коммуникаций большой протяженности.

Преимущества трассоискателей одного типа над другим

Преимущество трассоискателей с магнитной антенной перед приборами первой группы в том, что они будут выполнять свои функции на экранированных и бронированных кабелях. Это становится возможным поскольку магнитное поле, создаваемое протекающим по проводнику током проникает через экран и броню, хотя и заметно ослабляется при этом. Именно эта особенность и обусловила чрезвычайно широкое распространение индукционного метода для поиска трасс подземных силовых электрических кабелей, которые, как правило, имеют экранирующую оболочку и металлический экран.

Трассоискатели не могут использоваться для поиска местонахождения повреждений подземных коммуникаций. Для поиска мест повреждений подземных коммуникаций используются трассодефектоискатели.

Генератор кабелеискателя ч.1 Схемотехника

Сегодня я хочу поделиться опытом как сделать генератор кабелеискателя в домашних условиях. Я не буду вдаваться в подробности для чего он нужен и где применяется, кому надо- те поймут и, возможно, попытаются сделать данный прибор избегая моих ошибок и может быть прислушаются к моим рекомендациям. Тема, сразу предупрежу, будет длинная и будет описывать практически все шаги и этапы изготовления. Кто нетерпеливый- качаем архив с последней страницы и делаем генератор. Ну что же, начинаем!

Какие детали нужны для изготовления генератора кабелеискателя? Мне потребовалось для этого 2 компьютерных БП (один неисправный, на запчасти и корпус, и один хороший, собственно для питания генератора), негодная материнская плата от компьютера (с неё вам нужно сдуть феном пару мосфетов, их обязательно проверьте так или этим прибором + почитайте даташиты). Вот в принципе и все что нужно, ну естественно еще нужно время и терпение.

Генератор было решено собрать вот по этой распространенной схеме.

Генератор кабелеискателя. Первая схема.

Вопрос 1. Каким образом можно обнаружить местоположения подземных коммуникаций?

С этой проблемой сталкиваются строительные организации, т.к. существующие карты подземных коммуникаций на участке застройки могут не соответствовать или быть неполными. Вследствие чего, при проведении земляных работ можно повредить имеющиеся коммуникации. Со схожей проблемой сталкиваются организации, занимающиеся прокладкой кабелей.

Решение 1. Для определения местоположения, подземная коммуникация должна быть источником магнитного поля. Силовые кабели и трубопроводы, оснащённые катодной защитой, являются источником сильного магнитного поля частоты 50Гц. Более того, они оказывают влияние на прочие коммуникации, которые из-за наводки, сами становятся источником магнитного поля частоты 50Гц. Трассоискатели (ТИ-05-3, ТДИ-05м3, ТДИ-МА) обладают функцией поиска на частоте 50Гц, а значит, могут быть использованы для решения этой проблемы.

Решение 2. Если работы ведутся на местности, значительно удалённой от источника поля 50Гц, то подземные коммуникации (например, бронированный оптический кабель) могут не определиться на частоте 50Гц. Тогда рекомендуется использовать собственный источник наводки – генератор с выносным индуктором (ИЗИ-6М) и произвести поиск коммуникаций на частотах работы генератора.

Для чего нужны трассопоисковые системы?

Количество подземных коммуникаций растет невообразимыми темпами, и сложность их обслуживания также становится все сложнее. Каждая организация при проведении земляных или ремонтных работ рано или поздно сталкивается с исторически сложившимися неточностями в технической документации, недостаточной полнотой или полным отсутствием карт коммуникаций своего участка. Поэтому бывает, что, однозначно определить направление, к примеру, искомого кабеля, кабельного канала или других коммуникаций, бывает практически невозможным.

Для того, чтобы проводить ремонтно-аварийные работы с коммуникациями, предварительно планировать строительство, повышать эффективность и точность кабельных, грунтовых и других работ, обеспечить безопасность участка для работников с целью предотвращения травмирования и даже летального исхода при повреждении силовых кабелей, газопроводов, и др. в ходе проведения земляных и наземных работ используют трассопоисковые системы или трассоискатели.

Трассопоисковое оборудование пользуется огромным спросом среди строительных компаний при экскаваторных работах по выемке грунта. Также оно часто используется промышленными предприятиями и муниципальными компаниями. В кабельном хозяйстве они необходимы для модернизации, ремонта, увеличения емкости кабельных линий после их ведения в эксплуатацию.

История и востребованность

История бренда началась значительно раньше, чем в 1977 году, который фигурирует во многих источниках. Главным действующим лицом стал Николаус Август Отто, который основал первое в мире предприятие, специализирующееся на производстве двигателей в 1864. Уже в 1890 году придумали молотилку. Спустя 4 года выпущен первый трактор Deutz с бензиновым двигателем мощностью 26 л.с. В 1927 году произведен первый дизельный трактор Deutz МТН222, собственно он и стал началом серийного производства стандартных и привычных сейчас тракторов.

С 1936 году небольшие с/х предприятия уже стали использовать механизацию и ее лицо – Deutz F1V 414, с мощностью 11 л.с.

В 1937 году приобретен Klöckner, который стал Klöckner-Humboldt-Deutz или просто KHD. Эта компания становиться крупнейшим конгломератом Рейха. На тот момент KHD работала во всех сферах связанных с производством двигателей.

С 1949 года запущено производство трактора с дизельным мотором и воздушным охлаждением Deutz F1514 и F2514. Уже в 1955 году произведен 100 тысячный экземпляр.

1961 – начало сотрудничества с Fahr AG. Оно стало возможным за счет обмена доли акций компании KHD. В 1968 KHD покупает часть акций Fahr AG и появляется бренд, который сегодня узнаваем во многих странах – Deutz-Fahr.

В 1977 году поставлены на серийное производство двигатели серии DX, которые уже спустя год официально представили. Это были дизельные двигатели с 5 и 6 цилиндрами. Мощность их варьировалась от 80 до 160 л.с. Чуть позже, в 1980 году серия пополнилась также 4 цилиндровыми моделями.

В 1990 году запущено производство тракторов AgroXtra. 1991 год комбайн серии Topliner.

1995 год стал знаковым, ведь именно в это период к корпорации присоединилась итальянская группа SAME. Полное названием компании стало выглядеть так: SAME Deutz-Fahr или SDF. Также выпущена серия Agrotron.

В 1996 году решено перенести производственные мощности из Кельна в Лауинген. В  том же году представили кормоуборочный комбайн Gigant 400. Дальнейшая история в большей мере связана с выпуском новой техники, а именно:

• 2001 – Agrotron TTV с бесступенчатой трансмиссией.
• 2004 – запущено производство погрузчиков Teleskoplader и роторного комбайна
• 2009 – стартовал выпуск серии Agrotrac. Предназначена она для стран с более лояльными нормами по выбросам в атмосферу газов.
• 2013 – серия комбайнов С9000.

Последнее знаменательное событие в истории бренда произошло в 2017 году, когда начал работать самый современный тракторный завод в Европе. Основная специализация – техника мощностью 130 л.с.

Агрегаты Deutz-Fahr востребованы в с/х практически во всех странах мира, а особенно в России и СНГ. Их полюбили за производительность, современность, мощные и экономичные двигатели. После отечественных тракторов и комбайнов многие оценили и комфортные условия оператора.

Трассоискатель Success AG-319G

Высокотехнологичный комплект со встроенным GPS\ГЛОНАСС модулем и многочастотным мощным генератором для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы) на удалении до 10 км и поиска неисправностей кабельных линий.

Назначение:

• Определение местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов) на удалении до 10 км от генератора.
• Прямое цифровое измерение глубины залегания (до 10 м) на всех рабочих частотах.
• Измерение силы тока в коммуникации.
• Поиск неисправностей кабельных линий.
• Определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в составе комплекта.
• Одновременная работа со встроенными и внешними датчиками.
• Трассировки неметаллических трубопроводов с помощью трубопроводного зонда (опция).
• Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117 (опция).
• Выбор кабеля из пучка при помощи датчика КИ-110 и накладной рамки НР-117 (опция).

Виды повреждений кабельных линий и выбор метода их устранения

• Обрыв одной или нескольких жил – импульсный метод будет наиболее подходящим для такого типа повреждений, потому сюда подойдёт практически любой трассоискатель. Направление силовых линий нужно определять по минимуму показаний, а не по максимуму, определяя перпендикулярное к линии коммутаций направление, тем самым значительно повысив точность поиска.
• Межфазное короткое замыкание двух жил – контактный и акустический метод следуют выбирать в зависимости от типа коммуникации и предполагаемом типа разрыва. Частота устанавливается в зависимости от типа грунта, в котором находится кабель либо труба. При контактном методе направление линии определяется по схеме подключения и расстояниям от замеряемых точек. При акустическом методе по наиболее сильным звуковым воздействиям, перпендикулярным силовой линии.
• Попадание воды в кабель или в кабельную муфту – в зависимости от количества воды и времени воздействия её на кабель. Если присутствуют большие пустоты, в местах сгибов и низких участков при отсутствии замыкания справится трассоискатель в пассивном режиме, для поиска затоплений с наличием замыкания нужен трассоискатель с рефлектометром либо запись измерений и ручной подсчёт с учётом сопротивлений на каждом из измеряемых участков.
• Повреждение оболочки кабеля – акустический метод будет тут бесполезен, индукционный и контактный следует выбирать в зависимости от доступа к силовому кабелю, если доступ есть – контактный, доступа нет – индукционный с антенной.

Вы можете спокойно купить трассоискатель в Москве, а также в любом крупном городе, естественно, что в Москве выбрать будет проще, да и цена пониже, нежели в провинциальном поселении. Так как стоимость данных приборов весьма высока (может доходить до миллиона рублей за импульсный трассоискатель), сталкеры часто берут приборы в аренду либо покупают у радиолюбителей самодельные приборы, собранные по схемам из интернета. Новые приборы покупают строительные компании и предприятия, для которых необходима высокая точность определения местоположения кабеля достигаемая импульсными трассоискателями кабельных линий.

Акустический метод отлично справляется с поиском разрыва внутри бетонных стен. Была б ещё точность повыше и можно было бы купить такой трассоискатель.

Строитель Алексей

Контактный метод удобен в работе геологов, для поиска старых кабельных линий. Купить бы ещё парочку запасных.

Геолог-нефтяник Павел

Индукционный метод один из самых надёжных и точных методов определения кабельной линии. Это первое, что нужно купить новенькому сталкеру.

Василий

Кабелеискатель своими руками схемы

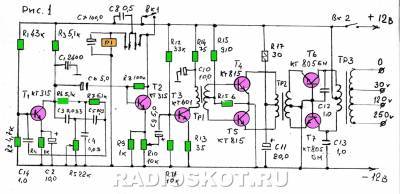

Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

Трассоискатель кабельных линий

Трассоискатель (кабелеискатель) – прибор поиска подземных коммуникаций (кабели электро- и телефонных линий, трубопроводы для транспортировки воды, горючих жидкостей, газа, воздуха и т.п.), позволяющий определять наличие, а так же местоположение коммуникаций в плане и по высоте (глубину залегания). Современные трассоискатели необычайно разнообразны, и прежде чем купить трассоискатель, необходимо уточнить, какими функциями он обладает.

Подготовительные работы, предшествующие поиску коммуникаций

Перед началом проектных, строительных и изыскательских работ необходимо обладать достоверной информацией о расположении инженерных подземных коммуникаций (ИПК). И, как правило, даже имея перед собой схемы, представленные сотрудниками муниципальных служб, их необходимо каждый раз уточнять. В подобных случаях, именно трассоискатель кабельный послужит для того, чтобы быстро, без лишних трудозатрат и с необходимой точностью решить эти проблемы. Трассоискатель применяется для поиска коммуникаций, и позволяет производителю работ предотвратить повреждение кабельных, трубных или других линий и избавит от довольно дорогостоящего и продолжительного ремонта.

Выбор трассоискателя в зависимости от вида работ

Все искомые подземные коммуникации перед началом работ можно разделить на два вида – обесточенные и находящиеся под напряжением. Зачастую, цена комплекта трассоискательного оборудования напрямую зависит от того, можно ли при помощи данного инструмента находить обесточенные коммуникации. Для поиска обесточенных коммуникаций в комплект должен входить специальный генератор, подключаемый к трубе или кабелю в местах выхода или обнажений. Многие современные генераторы способны работать в бесконтактном режиме, используя эффект индукции. Генератор размещается над искомой коммуникацией, в результате чего на нее наводится электрическое поле определенной частоты, которое и улавливает трассоискатель.

Применение генератора существенно упрощает работу при отслеживании коммуникаций в местах их близкого расположения друг к другу. При помощи специальных клещей генератор подключается к одному из нескольких кабелей или труб, благодаря чему индуктивный ток наводится исключительно на искомую коммуникацию, и позволяет с легкостью отслеживать ее на удалении до 1 километра от места подсоединения генератора.

Применение трассоискателей для специфических работ

В наше время широкое распространение получили оптико-волоконные кабели и пластиковые трубы, благодаря своим исключительным эксплуатационным характеристикам. При их производстве изготовителем изначально закладываются специальные маркеры, улавливаемые современными трассоискателями. На нашем сайте Вы сможете купить самые современные модели трассоискательного оборудования, имеющего улучшенную защиту от электромагнитных помех, благодаря чему поиск коммуникаций существенно облегчается. Многие трассоискатели, представленные в нашем магазине, имеют функцию CPS – «поиск катодной защиты», однако цена на такие приборы может отличаться от цены более простых моделей.

Преимущества современных трассоискателей

Современные трассоискатели производятся из прочных и легких материалов, обеспечивающих надежную защиту при самых разных условиях эксплуатации. Все результаты измерений отображаются на жидкокристаллическом дисплее, благодаря чему процесс поиска становится максимально простым и наглядным. Весь процесс поиска сопровождается звуковыми сигналами, при этом громкость динамика можно регулировать.

Покупка трассоискателя – ответственный шаг

Прежде чем купить трассоискатель, необходимо определиться для каких целей он будет служить. Можно значительно сэкономить при покупке простой модели, однако следует знать, что цена трассоискателя напрямую зависит от количества функций, удобства работы и универсальности использования. Зачастую, гораздо выгоднее один раз купить универсальный инструмент, который можно использовать в самых различных ситуациях.

Выбрать и купить трассоискатель в Москве вы можете в магазине или на сайте РУСГЕОКОМ. Мы также осуществляем доставку в другие регионы.

Методы поиска кабелей и повреждений

• Индукционный метод – применяется для поиска мест пробоя изоляции металлических жил между собой либо при обрыве кабеля с одновременным замыканием всех жил между собой. Максимальная точность при поиске кабелей напряжением до 40 кВ. При перемещении приёмника над осью кабеля будут наблюдаться периодические усиления и ослабления электродвижущей силы. Связано это с тем, что при горизонтальном расположении жил кабеля с подключённым генератором будут максимальные показатели электромагнитного поля, а при вертикальном – минимальные. Если трассоискатель кабельной линии основан лишь на данном методе, то он будет обладать весьма небольшой ценой и посредственной точностью, хотя точность зависит от множества дополнительных факторов.
• Контактный метод – является наиболее точным методом для поиска повреждений кабеля, для поиска местоположения кабеля эффективность этого метода существенно ниже. Суть метода заключается в измерении уровня сигнала генератора вдоль повреждённой линии коммуникации. При измерении стоит учитывать расстояний между точками замера – большим промежуткам соответствуют меньшие показатели индикатора.
• Импульсный метод – аналог индуктивного метода, только с учётом изменяемых импульсов от генератора для установления дополнительных помех, создаваемых активными кабелями и каналами, проблемами в грунте и бетоне. Из-за сложности технологии анализа цена таких трассоискателей наиболее высокая, к тому же такие приборы имеют сразу набор для других методов определения кабельной линии.
• Акустический метод – это метод основанный на колебаниях звука определённой частоты в месте разрыва за счёт мощных электрических разрядов и фиксации их на поверхности. Эффективен при однофазных и междуфазных замыканиях с различными переходными сопротивлениями, а также при обрыве одной или двух жил. Минусом метода является отсутствие возможности работы при сложных для определения и фиксации звука грунтах, при масштабном затоплении кабель-канала. В связи, с невостребованностью цена за трассоискатели на данном методе самая низкая. Это обусловлено невысокой точностью метода, а также с невозможность применить его в сложных городских условиях при большом количестве различных помех.
