Мишметалл

ПРОИСХОЖДЕНИЕ

Небольшой самородок меди

Обычно самородная медь образуется в зоне окисления некоторых медносульфидных месторождений в ассоциации с кальцитом, самородным серебром, купритом, малахитом, азуритом, брошантитом и другими минералами. Массы отдельных скоплений самородной меди достигают 400 тонн. Крупные промышленные месторождения самородной меди вместе с другими медьсодержащими минералами формируются при воздействии на вулканические породы (диабазы, мелафиры) гидротермальных растворов, вулканических паров и газов, обогащенных летучими соединениями меди (например, месторождение озера Верхнее, США).
Самородная медь встречается также в осадочных породах, преимущественно в медистых песчаниках и сланцах.
Наиболее известные месторождения самородной меди – Туринские рудники (Урал), Джезказганское (Казахстан), в США (на полуострове Кивино, в штатах Аризона и Юта).

Способы получения

Для получения гидроксидов на чистые химические элементы воздействуют водой без примесей. Реакция должна протекать при комнатной температуре. При этом выделяется водород.

Для получения чистых щелочноземельных металлов проводится разложение сложных веществ на более простые. После этого осуществляться восстановление. Для получения стронция, кальция, магния применяется технология электролиза. Барий, бериллий получают с помощью восстановления. Сложнее всего добывать чистый радий. Для его получения нужно перерабатывать урановую руду.

Банки с жидкостью для электролиза (Фото: Instagram / take_n_make)

ПРОИСХОЖДЕНИЕ

Небольшой самородок меди

Обычно самородная медь образуется в зоне окисления некоторых медносульфидных месторождений в ассоциации с кальцитом, самородным серебром, купритом, малахитом, азуритом, брошантитом и другими минералами. Массы отдельных скоплений самородной меди достигают 400 тонн. Крупные промышленные месторождения самородной меди вместе с другими медьсодержащими минералами формируются при воздействии на вулканические породы (диабазы, мелафиры) гидротермальных растворов, вулканических паров и газов, обогащенных летучими соединениями меди (например, месторождение озера Верхнее, США). Самородная медь встречается также в осадочных породах, преимущественно в медистых песчаниках и сланцах. Наиболее известные месторождения самородной меди — Туринские рудники (Урал), Джезказганское (Казахстан), в США (на полуострове Кивино, в штатах Аризона и Юта).

История

Редкоземельный металл неодим был обнаружен австрийским химиком бароном Карлом Ауэром фон Вельсбахом в Вене в 1885 году. Ученый выделил новое вещество (а также элемент празеодим) из материала, известного как дидим, посредством фракционной кристаллизации двойного тетрагидрата нитрата аммония из азотной кислоты, после разделения путем спектроскопического анализа. Однако до 1925 года не удавалось получить элемент в чистой форме.

До конца 1940 годов основным коммерческим способом получения металла была двойная кристаллизация нитратов. Метод малоэффективный, и количество получаемого вещества было небольшим. Компания Lindsay Chemical Division стала первой, кто начал крупномасштабное производство неодима методом ионообменной очистки. Начиная с 1950 годов высокоочищенный (выше 99%) элемент в основном получают в результате процесса ионного обмена из монацита, богатого редкоземельными элементами, путем электролиза его галоидных солей.

В настоящее время большинство металлических неодимов извлекают из бастнезита. Развивающиеся технологии и разработка улучшенных методов чистки позволили широко использовать его в промышленности.

Физические свойства неметаллов

Неметаллы – химические элементы, атомы которых стремятся принять чужие электроны. Для них характерны атомные и молекулярные кристаллические решетки. Для атомов неметаллов не характерны общие физические свойства. На данный момент существует 22 неметалла.

Для неметаллов характерен ряд свойств:

• хрупкость (неметаллы нельзя ковать);
• отсутствие блеска;
• непроводимость электрического тока и тепла.

Расположение металлов и неметаллов в периодической таблице Д.И. Менделеева

Определить, является простое вещество металлом или неметаллом, можно с помощью периодической таблицы Менделеева. Металлы располагаются ниже диагонали «водород-бор- кремний-мышьяк-теллур-астат», а неметаллы выше.

Красные ячейки – неметаллы, синие – металлы

Элементы, расположенные вблизи диагонали, обладают смешанными свойствами: проявляют как металлические, так и неметаллические свойства. Они называются полуметаллами.

Красные ячейки – полуметаллы

Полуметаллы имеют ковалентную кристаллическую решетку при наличии металлической проводимости (электропроводности). Валентных электронов у них либо недостаточно для образования полноценной ковалентной связи, либо они не удерживаются достаточно прочно из-за больших размеров атома. Поэтому связь в ковалентных кристаллах этих элементов имеет частично металлический характер.

Закономерности в таблице Д.И. Менделеева

Каждый атом состоит из протонов, нейтронов и электронов. Протоны и нейтроны находятся в ядре, который несет положительный заряд. Вокруг ядра движутся отрицательно заряженные электроны. Атомный номер указывает на количество протонов.

Чем больше заряд ядра, тем сильнее к нему притягиваются электроны. Т.о., атому сложнее отдавать электроны. Поэтому в периоде слева направо, с увеличением порядкового номера металлические свойства ослабевают, а неметаллические – усиливаются.

Неметаллы стремятся принять электроны от других атомов. Период в таблице указывает на количество электронных уровней. По мере увеличения числа орбиталей электроны отдаляются от ядра и атому сложнее удерживать электроны на последних уровнях. Т.о., в группе сверху вниз количество орбиталей возрастает, поэтому металлические свойства усиливаются, а неметаллические – уменьшаются.

Физико-химические свойства

Церий по внешнему виду схож с железом, отдает серебристым блеском в отсутствие воздуха, под воздействием кислорода становится серо-матовым, очень мягок и пластичен (свободно режется ножом и деформируется), легко подвергается ковке, протягивается в проволоку и прокатывается в листы.

По упругости подобен серебру. Способен существовать в четырех аллотропных формах с отличающимися физическими и химическими свойствами.

Ниже перечислены его основные физические свойства:

• плотность 6,77 г/см3;
• твердость по шкале Мооса 2,5;
• температура плавления 795°С;
• температура кипения 3.443 °С;
• энергия испарения 414 кДж/моль;
• теплопроводность 11,4Вт/(м∙K);
• электропроводность 1,15∙106 См/м;
• энергия ионизации 5,54 эВ.

При расплавлении плотность расплава повышается в сравнении с плотностью твердого металла. Диапазон температуры жидкости (разность температур кипения и плавления) максимальный среди всех нерадиоактивных элементов, превышается этот диапазон лишь радиоактивным торием.

Из лантаноидов наиболее химически активен европий, церию принадлежит в этом отношении второе место. Достаточно поцарапать поверхность металла ножом, чтобы поджечь его, заставив реагировать с кислородом воздуха.

Реагирует элемент и с водой, с образованием нерастворимого в воде гидроксида и молекулярного водорода, при этом скорость реакции зависит от температуры воды (увеличиваясь с ростом температуры), оттого загоревшийся цезий или вызванный им пожар не следует тушить водой ввиду опасности взрыва выделяющегося водорода.

2Ce + 6H₂O → 2Ce(OH)₃ + 3H₂

Реагирует металл и с водными растворами кислот и с щелочами, иными металлами (при контакте с цинком взрывоопасен, а контакт с висмутом и сурьмой приводит к повышению температуры), и газообразным водородом.

Высокая химическая активность церия предполагает особую осторожность при обращении с ним. На воздухе элемент тускнеет, и поскольку является мощным восстановителем, способен к самовозгоранию при температуре воздуха 65-80 °С с образованием оксида CeO2

Полезная информация

Оксид церия CeO₂ – мощный окислитель, реагирует при высоких температурах с горючими органическими веществами.

Мишметалл

Мишметалл из хлоридов получают при напряжении 12 в, силе тока 1300 а, начальной катодной плотности тока 15 – 27 а / см2, анодной – 3 – 4 а / см2 при 800 – 950 С. В качестве катода используется железо, анод – графитовый. Электролиз проводится при 800 – 850 С с добавлением BaF2 и LiF. Материалом для тигля, анода и катода служит графит.  

Мишметалл получают электролизом расплава безводных хлоридов РЗЭ в присут. С в стальных аппаратах, стенки к-рьтх служат катодом, а графитовые стержни-анодом. Разработан электролиз смеси фторидов РЗЭ, расплавов соед. РЗЭ с жидким металлич.  

Мишметалл – сплав всех редкоземельных металлов, входящих в состав монацита; содержит 22 – 25 % лантана и 45 – 52 % церия. Мишметалл отличается хрупкостью, но в 1957 г. из него были изготовлены прутки, бруски и проволока.  

Мишметалл, как Са и А1, имеет большое сродство к кислороду, и реакция восстановления сопровождается большим выделением тепла.  

Мишметалл используется, в основном, в металлургии и для производства более легких видов кремния.  

Мишметалл, являющийся исходным техническим продуктом, обычно поставляется в видеодисков весом 18 – 25кг, слитков, прутков, проволоки, токарных заготовок и порошка.  

Мишметалл представляет собой смесь редкоземельных металлов цериевой группы переменного состава, зависящего от исходного материала.  

Мишметалл отличается хрупкостью, но в 1957 г. из него были изготовлены прутки, бруски и проволока.  

Мишметаллом пользуются, чтобы создать твердение медных сплавов.  

Мишметаллом пользуются, чтобы создать твердение медных сплавов. Церии растворим в титане в количестве около 0 59 – 6 и повышает его пластичность за счет прочности. Гадолиний же в концентрациях приблизительно до 5 % повышает прочность сплавов и предел текучести.  

Добавки мишметалла повышают жаропрочность алюминиевых сплавов и высокотемпературное сопротивление никелевых сплавов окислению.  

Добавки мишметалла ( менее 1 %) к алюминиевым сплавам повышают их временное сопротивление на разрыв, жаростойкость, сопротивление вибрации, не увеличивая при этом электросопротивления, повышают технологическую пластичность этих сплавов. В США из этих сплавов изготавливают провода для линий электропередач.  

Состав типичного патентованного мишметалла с повышенным содержанием лантана следующий: 30 % лантана ( миним.  

В мишметалле определяют сумму редкоземельных элементов, отдельно церий и железо.  

Магнитные свойства сплавов при комнатной температуре ( предельные теоретические значения.

Область применения

Применение мишметалла в изделиях из чугуна

Использовать мишметалл начали уже в 1884 году, когда был приобретен патент на него. Изначально его применяли для увеличения яркости в осветительных приборах – газокапильных лампах и светильниках.

В настоящее время область применения сплава гораздо шире. Его используют в :

• В электронике. При производстве мобильных телефонов, компьютеров, аккумуляторных батарей для смартфонов, повышенной мощности.
• В медицине. Мишметал присутствует в составе медикаментозных препаратов от морской болезни. Этот элемент эффективно помогает при ее лечении и профилактике.
• При производстве зажигалок. Устройства, при создании которых использовался мишметалл, легче зажигаются. Обусловлено это тем, что сплав выступает как полифорный состав, позволяющий высекать искру даже при отсутствии прямых источников огня.
• Мишметалл содержится в составе порошков используемых для полировки оптических и зеркальных поверхностей.
• Атомная энергетика. При помощи сплава изготавливают стекло для лабораторий, которое обладает защитными функциями от радиационного излучения. Кроме того, такое стекло не изменяет свои характеристики, и не темнеет под воздействием ядерных лучей.
• Нефтехимическое производство. Мишметалл помогает ускорить некоторые химические реакции, что позволяет увеличить производительность.
• Сплав используется при производстве чугуна. Он помогает улучшить технические характеристики металла – ковкость и прочность.
• Мишметал используется при изготовлении других металлов (магния, конструктивных сталей, алюминия) для улучшения их качеств. Он делает их более пластичными и прочными.

Широко применяет мишметалл для изготовления инструментальных сплавов, которые применяются при производстве деталей и штампов точных механизмов и режущих инструментов. Одним из самых востребованных металлов с добавлением сплавов из мишметала является нержавеющая сталь.

Добавление к сплавам мишметалла называют легированием. Используется оно для придания металлам различных характеристик. При этом используют такие сочетания элементов с этим сплавом:

• хром, ванадий или вольфрам для улучшения качеств стали;
• никель для изготовления деталей реле и сердечников трансформаторов;
• кольбат для производства некоторых деталей электромоторов;
• нихром при производстве нагревательных элементов различных бытовых приборов, в том числе электрических печей;
• бронза для изготовления пружинящих контактов и пружин;
• латунь для производства приборов для сетей подачи воды и газа.

Сплав из редкоземельных материалов имеет достаточно высокую стоимость, что значительно влияет на его применения в различных областях.

Как производится «пластичное железо» (ВЧШГ)?

Выбор химической композиции базовых сплавов предпочтителен с целью получения свободной от углерода отлитой структуры. Другие факторы, которые также рассматриваются, это:

1. Влияние различных элементов на форму.
2. Распределение графита.
3. Структура матрицы.

На все отмеченные факторы влияет скорость охлаждения.

Присутствие углерода

Содержание углерода в промышленном ковком чугуне составляет 3,0 — 4,0%, но желательны гораздо более узкие пределы диапазона. На количество клубеньков напрямую влияет содержание углерода. Отмечается большее количество сфероидов при более высоком содержании углерода.

Увеличение содержания углерода также увеличивает литейную способность за счёт улучшения текучести и подачи. Уровень содержания углерода должен быть связан с формулой эквивалента углерода:

CE = %C + 1/3 %Si + 1/3 %P

Углеродные эквиваленты значительно превышают параметр 4,3, способствуют развитию и росту графитовых сфероидов. Поскольку графит намного менее плотный, чем расплавленный чугун, эти сфероиды способны становиться плавучими и всплывают к поверхности литья. Такое развитие событий приводит к сильной сегрегации углерода.

Присутствие кремния

Очень сильным активатором, не содержащим карбидов, является кремний. Помимо активации графита и улучшения его распределения, кремний является наиболее мощным полезным элементом для повышения прочности, и до 4% увеличивает пластичность в литом состоянии.

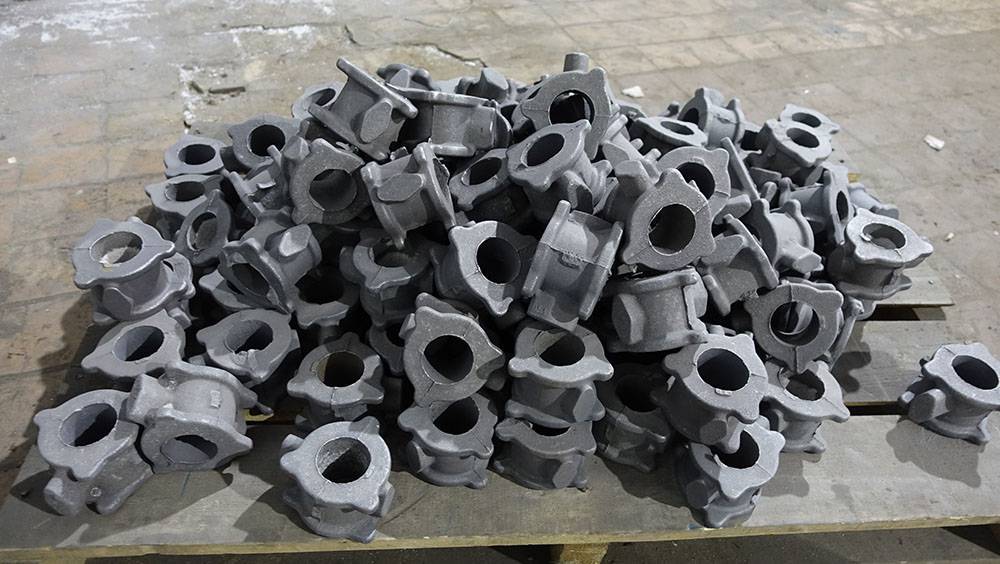

Ассортимент изделий, которые изготовлены на базе пластичного чугуна. Каждая из этих деталей отмечается активным использованием и применением в самых разных конструкциях

Кремний, будучи стабилизатором феррита, увеличивает твёрдость, особенно в отожженном состоянии. Кремний также влияет на распределение графитовых сфероидов. Чем выше содержание кремния, тем больше количество узелков и тем больше содержание феррита.

Однако известно, что более высокое содержание кремния способствует образованию графита массивного типа, что приводит к ухудшению свойств отливок на основе тяжёлого ковкого чугуна. Другими потенциально нежелательными факторами, влияющими на увеличение содержания кремния, являются:

• снижение энергии удара,
• повышение температуры ударного перехода,
• снижение теплопроводности.

Общий диапазон для коммерческого производства определен в пределах 1,8 — 2,8%.

Присутствие марганца

Единственная цель при выборе процентного содержания марганца – следует избегать в процессе литья образования карбида. Предпочтительно, чтобы такое образование не превышало 0,5%.

Дополнительным преимуществом пониженного содержания марганца является снижение тенденции поглощения водорода и минимизации опасности пробоин. Следует отметить: содержание марганца никогда не следует выбирать с целью контроля структуры матрицы.

Содержание серы

Контроль серы для производства высокопрочного чугуна с шаровидным графитом видится очень важным моментом. Если базовый металл, используемый при производстве высокопрочного чугуна с шаровидным графитом, содержит более 0,015% серы, потребуются увеличивать количества магния или других нодулирующих агентов. Кроме того, появляются проблемы контроля дефектов, возрастает объём окалины. Поэтому в процессе литья оптимальным видится содержание серы в пределах 0,01%.

Содержание фосфора

Фосфор снижает пластичность, ударную вязкость и свариваемость, и эти факторы отрицательно сказывается на прочности литья. По этим причинам большинство спецификаций допускают максимум содержания фосфора — 0,03%. Удачной практикой является сохранение содержания фосфора ниже 0,04%. В некоторых случаях, когда требуются:

• пониженная скорость ползучести металла,
• повышенная теплопроводность,
• сопротивление истиранию,

содержание фосфора следует поддерживать на более высоком уровне.

Содержание магния

Магний добавляют для нодуляризации, как правило, в легированной форме. Технической литературой предусматривалось содержание остаточного магния в образованном высокопрочном чугуне с шаровидным графитом в пределах 0,02 — 0,06%.

Чугун с шаровидным графитом получают обработкой жидкого (расплавленного) чугуна подходящего состава чистым магнием, непосредственно перед началом процесса литья

Указанный выше диапазон обоснован расчётным количеством легированного магния с учётом факторов, таких как:

• температура обработки,
• эффективность процесса обработки,
• процентное содержание магния в сплаве.

История

Карл Ауэр фон Вельсбах

Карл Ауэр фон Вельсбах не только открыл неодим и празеодим и совместно открыл лютеций, он также был изобретателем рукава Ауэра, который улучшил освещение для нефти и газа и позволил ему начать производство редкоземельных элементов. Он обнаружил, что торий, необходимый для изготовления гильз освещения, доступен в виде монацита, который изначально был получен из Бразилии . После извлечения 6-7% тория, присутствующего в руде, осталось много некоммерческих лантаноидов, за исключением 1% извлеченного церия, используемого для улучшения гильз. Он никогда не переставал исследовать возможные применения лантаноидов. Среди всех его достижений самым известным является мишметалл, который он использовал для производства более легких камней и производство которого продолжается столетие спустя. Фон Вельсбах – один из немногих ученых, удостоенных чести установить статую, расположенную перед Институтом Radiumforschung und Kernphysik в Вене. Основанная им компания Treibacher Industrie AG все еще работает в области редкоземельных элементов и, конечно же, более легких камней.

Видео: Церий – Самый ПИРОФОРНЫЙ Металл! 2022

Видео: Церий – Самый ПИРОФОРНЫЙ Металл! 2022

Мишметалл – редкоземельный сплав, который точно так же, как и его немецкое название, переводится как «смесь металлов».

Нет точной рецептуры для mischmetal, но общая композиция составляет приблизительно 50 процентов церия и 25 процентов лантана с меньшим количеством неодима, празеодима и других редких редкоземельных элементов, составляющих баланс.

С созданием первого мишметалла из монацитовой руды возникла индустрия редкоземельных металлов, открывающая путь для изоляции и очистки многих редкоземельных элементов.

Физические свойства

В общем, mischmetal является мягким и хрупким. Однако, поскольку редкоземельные металлы легко окисляются и поглощают водород и азот, чрезвычайно сложно получить достаточно чистый образец мишметалла, чтобы проверить его на механические и электрические свойства.

Согласно Jiangxi Xinji Metals, ведущему китайскому производителю mischmetal, даже редкоземельные металлы, предлагаемые для 99. 99999% коммерческой чистоты, могут содержать только 99,99% редкоземельного металла в доставленном состоянии, до 10 000 частей на миллион примесей кислорода в сплаве.

Эти примеси создают дефекты решетки и микроструктурные включения, которые отрицательно влияют на прочность, вязкость, пластичность и свойства проводимости. В результате никакие достоверные и достоверные данные о физических свойствах в отношении различных коммерческих маркеров не публикуются промышленностью или исследовательской литературой.

История

Мишметал изначально назывался металлом Ауэра, после Карла Ауэра фон Вельсбаха, который создал сплав из остаточного материала из своих экспериментов по созданию светлой мантии с торием в 1885 году.

Его ториевым источником был монацитовый песок, из которых около 90-95% состоял из других редкоземельных металлов. Ни один из них в то время не имел коммерческой ценности.

К 1903 году фон Вельсбах оптимизировал процедуру электролиза плавления для получения бесклеточного цериевого сплава с примерно 30% железа. Добавка железа добавила значительную твердость в церий, который представляет собой пирофорную редкоземельную.

Он создал Auermetall, теперь известный как ферроцерий, который является основным материалом, используемым для кремней в стартерах и зажигателях.

Из этого открытия фон Вельсбах понял, что он может отделить различные редкие земли от данной руды с помощью электролитических процессов. Путем тщательного использования различных свойств растворимости различных редкоземельных элементов в его пользу, он мог бы изолировать их от их естественных хлоридных форм. Это стало началом индустрии редкоземельных металлов – теперь различные чистые элементы можно было оценить и использовать для новых коммерческих приложений.

Mischmetal на рынке и в промышленности

Mischmetal не торгуется как товар на крупных биржах, а потребляется по нескольким каналам промышленности.Китай является крупнейшим производителем редкоземельных элементов, в том числе сплавом из сплава.

Мишметалл непосредственно потребляется в промышленных целях:

• В качестве газопоглотителя в производстве вакуумных труб.
• В батареях, основанных на технологии металлических гидридов.
• Как источник искры для запуска пожаров и пламени, а также в спецэффектах фильма.
• Производители стали и цветных металлов улучшают отливку и механические свойства в определенных сплавах.

Вы исключаете продажи на адреса APO и FPO только потому, что вы «Видели, что все это делают, и полагают, что это должно быть больше проблем или дороже? На самом деле, это не так.

Что означает условное депонирование и как сделать безопаснее покупать и продавать?

Когда трейдеры занимаются иеной по низкой процентной ставке и вкладывают ее в валюту с высокой процентной ставкой. Последние тенденции.

Разрушительный элемент и нейтрализация

Одной из целей при производстве ковкого чугуна хорошего качества является получение продукта с тонким распределением хорошо сформированных конкреций внутри структуры.

Процесс с нодулярным графитом способен привести к снижению механических свойств. Причём снижение механических свойств зависит от нонодулярного или чешуйчатого графита стандартов «ISO 945» и «ASTM 247».

Небольшое количество элементов:

• свинца,
• висмута,
• сурьмы,
• титана,

по отдельности или в комбинации, разрушают магний, обладающий желаемым модульным эффектом, и поэтому эти элементы часто называют разрушительными или губительными элементами. Эффекты разрушительных элементов накапливаются.

Небольшие количества двух или более разрушительных элементов, присутствующих в количествах, которые по отдельности не имеют значительного эффекта, вместе могут неблагоприятно влиять на образование узлового графита.

В частности:

• титан,
• свинец,
• висмут,

увеличиваются в объёмах с увеличением размера литого профиля. По этой причине приемлемые уровни не могут быть указаны.

Влияние использования загрузочных материалов печи, контролирующих подрывные элементы, может быть оценено путём определения влияния на графитовые структуры в испытательном стержне или отливке.

Когда элементы присутствуют индивидуально, возможны губительные (разрушительные) эффекты, если к следующим уровням добавляются:

• свинец (0,0005%),
• висмут (0,002%,),
• сурьма (0,004%),
• титан (0,1%).

Влияние губительных элементов можно нейтрализовать добавлением небольшого количества церия (0,002 — 0,005%) в дополнение к магнию. Содержание церия выше примерно 0,01% приведёт к уменьшению количества клубеньков и увеличению риска образования карбидов

Поэтому важно выдерживать указанный процентный диапазон

Мишметалл

MM – мишметалл, представляющий собой смесь редкоземельны металлов с преобладанием одного из них.
 

О применении мишметаллов в качестве нераспыляемых геттеров совместно с торием см. гл.
 

Техническое производство мишметалла, церия, лантана, неодима и дидима.
 

Для получения мишметалла применяется электролиз расплавленных хлоридов.
 

В составе мишметалла неодим используется как легирующая и модифицирующая добавка некоторых марок сталей. Известно благоприятное влияние неодима на механические свойства магниевых сплавов. По сравнению с лантаном, церием, празеодимом неодим наиболее эффективно повышает сопротивление ползучести и пластичность. Одновременно резко возрастает прочность магниевых сплавов при комнатной температуре и жаропрочность Неодим используют также как легирующую добавку к алюминиевым сплавам. В жидком состоянии неодим применяют для экстракции плутония из жидкого урана.
 

Иногда к мишметаллу специально присаживают магний в качестве стабилизатора, предотвращающего атмосферную коррозию.
 

В черной металлургии мишметалл ( сумма РЗМ) и ферроцерий применяются для производства высокопрочного чугуна с шаровидным графитом и различных стойких при низких температурах марок сталей.
 

В железных сплавах мишметалл действует, видимо, преимущественно как десульфуратор, особенно если его присаживают вместе с такими раскис-литслями, как кремний, магний или алюминий. Десульфурирующее действие объясняется, видимо, образованием сульфидов редкоземельных металлов, которые всплывают в шлак. В случае основных шлаков, носящих характер восстановителя, сульфиды задерживаются в них, если же шлаки имеют кислую природу, то сера возвращается в металл в виде сульфидов железа или марганца. При использовании мишметалла в качестве десульфу-ратора включения серы имеют характер небольших шаровидных частиц, случайно распределенных в массе сплава.
 

Ланцерамп – разновидность мишметалла; содержит 27 % лантана и 47 % церия.
 

Добавки церия и мишметалла оказывают эффективное модифицирующее воздействие на структуру чугуна, стали, сплавов цветных металлов на основе алюминия, магния, меди, титана, повышают их технологическую пластичность, увеличивают выход годной продукции.
 

При производстве электронных ламп мишметалл используется как геттер и действует подобно барию. По некоторым сообщениям, лучшим геттером считают сплав мишметалла, алюминия и тория.
 

Большая эффективность такого состава мишметалла объясняется более высокой температурой кипения лантана.
 

Для снижения температуры плавления мишметалла и повышения теплового эффекта реакции, а также для лучшего отделения шлака в шихту вводят различные добавки.
 

Большинство ванн для получения мишметалла состоит из стального сосуда без футеровки или футерованного углем, графитом, огнеупорным материалом. Сам сосуд ( железный или угольный блок, либо чугунный тигель) служит катодом. В качестве анода чаще всего применяют угольные или графитовые стержни. Кроме чугуна в качестве материалов для тиглей-электролизеров испытывали и другие материалы, в частности графит, выложенный внутри молибденовой жестью, при использовании W-катода.
 

Для снижения температуры плавления мишметалла и повышения теплового эффекта реакции, а также для лучшего отделения шлака в шихту вводят различные добавки.
 

Физические свойства

В целом мишметалл мягкий и хрупкий. Однако, поскольку редкоземельные элементы легко окисляют и поглощают водород и азот, чрезвычайно трудно получить достаточно чистый образец мишметалла, чтобы проверить его механические и электрические свойства.

По данным Jiangxi Xinji Metals, ведущего китайского производителя мишметалла, даже редкоземельные металлы с коммерческой чистотой 99,99999% могут содержать только 99,99% редкоземельных металлов в состоянии поставки с содержанием примесей кислорода в сплаве до 10 000 частей на миллион.

Эти примеси создают дефекты решетки и микроструктурные включения, которые отрицательно влияют на свойства прочности, ударной вязкости, пластичности и проводимости. В результате в промышленности или в исследовательской литературе не публикуются какие-либо значимые и надежные данные о физических свойствах различных коммерческих мишметаллов.
