Молоток Шмидта. Доверяй, но проверяй!

Расшифровка показаний

Как расшифровывать результат (цифру, на которой остановился ползунок):

• нужно взять среднюю величину от 10 до 16 или от 8 до 10 (для некоторых моделей количество рекомендуют разное, нужно читать инструкцию) значений отскока R. ГОСТ 22690 предписывает 9 замеров;
• дальше нужно рассчитать среднюю величину, при этом удаляют из исчислений 3 максимальных и 3 минимальных значения;
• среднее значение отскока Rm сопоставляют с градуировочными графиками (кривые перевода) и находят там соответствующую ему прочность на сжатие (может иметь разброс от ±4 до ±8 н/мм2). При этом обязательно надо учитывать поправки на угол положения твердомера (α);
• затем можно посмотреть таблицы, какая прочность соответствует марке/классу бетона, такие данные в избытке есть в сети в свободном доступе.

Виды склерометров

Степень прочности бетона на сжатие показывается на цифровой шкале. Цифра характеризует отскок бойка на определенную высоту. Чем отскок сильнее, тем тверже бетон.

Есть несколько типов молотка Шмидта — различаются по принципу функционирования (механическое или ультразвуковое воздействие на испытуемый объект). Вторая распространенная классификация основана на использовании энергии удара, измеряемой в Дж.

Приборы механического и ультразвукового действия

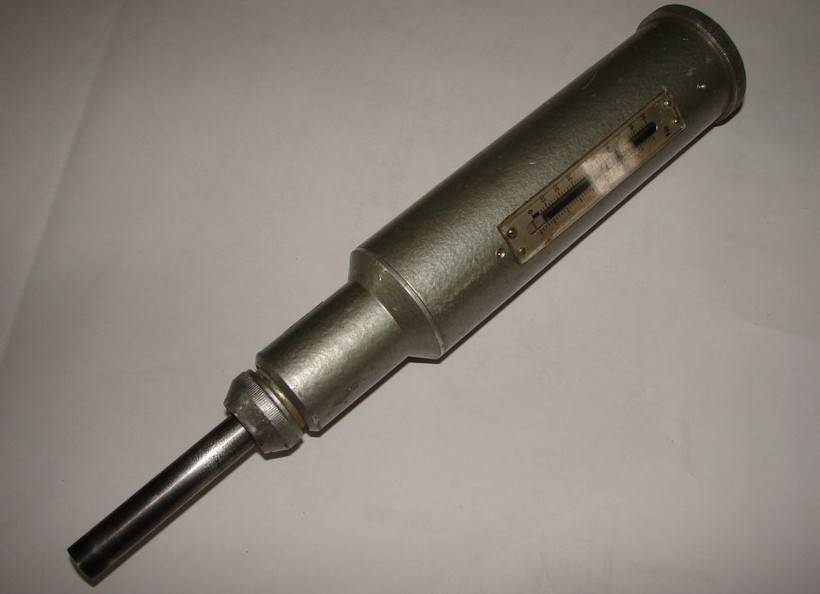

Устройство механического типа, предназначенное для исследования железобетонных или бетонных конструкций, выглядит как цилиндр с помещенным внутрь ударным механизмом из отталкивающей пружины, индикаторной шкалы, бойка.

Чувствительность прибора — от 5 до 50 Мпа.

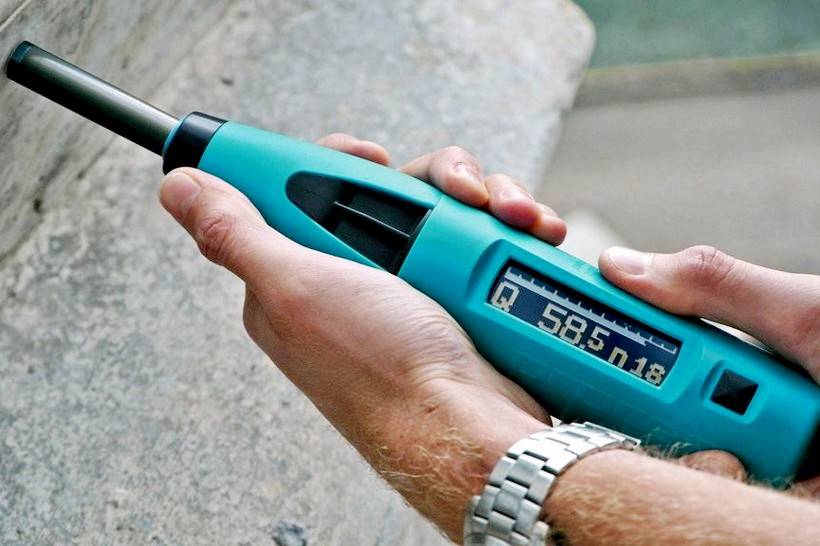

Электронный молоток Шмидта ультразвукового действия оснащаются электронными блоками двух видов:

• встроенный;
• внешний.

Такая конструкция прибора предпочтительнее. Во-первых, результаты не нужно фиксировать – они сохраняются в памяти блока на 100 суток. Предельный резерв памяти — 1000 показаний. Молоток пригоден для подключения к компьютеру за счет специальных портов и разъемов.

Чувствительность электронной модификации значительно выше, чем у механического аналога. Прибор распознает прочность в диапазоне от 5 Мпа до 120 Мпа.

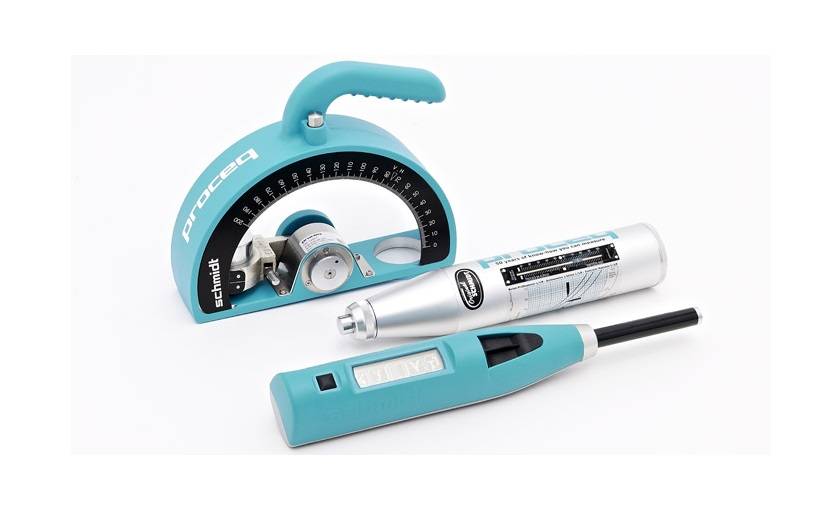

Классификация по энергии удара

По силе удара различают 4 основных модификации склерометра:

• 1 модификация — наименее «мощный» МШ 20. Значение энергии удара не превышает 196 Кдж.
• 2 модификация –маятникового типа РТ, работающий в 2 плоскостях. Мощность удара — от 200 до 500 КДж;
• 3 модификация — МШ 75 (тип L). Сила удара равна 735 КДж;
• 4 модификация — МШ-225 (тип N). Самый мощный вариант из всех — с энергией удара до 2207 Дж и чувствительностью от 10 до 70 МПа.

Приборы разной мощности и назначение имеют разное. МШ 20 измеряет прочность раствора для кирпичной кладки, РТ необходим для измерений прочности только что уложенного в виде цементно-песчаной стяжки. МШ-225 (тип N) предназначен для замера прочности кирпича и бетона толщиной до 100 мм. Цель использования МШ 75 (тип L) — определение надежности стен толщиной не менее 70 мм.

Цитаты про доверие в отношениях

1. Лучший способ узнать, можете ли вы доверять кому-то, это довериться ему. | Эрнест Хемингуэй

2. Лучшее доказательство любви – доверие. | Неизвестный

3. “Я доверяю тебе” – лучший комплимент, чем “Я люблю тебя”, потому что ты не всегда можешь доверять человеку, которого любишь, но ты всегда любишь человека, которому доверяешь. | Неизвестный

4. Тому, кто небрежно относится к правде в мелочах, нельзя доверять важные дела. | Альберт Эйнштейн

5. Доверие, как зеркало, вы можете починить его, если оно сломано, но вы все равно видите трещину в отражении. | Леди Гага

6. Я не расстроен тем, что ты мне солгал, меня расстраивает то, что с этого момента я не могу тебе верить. | Фридрих Ницше

7. Не доверяй человеку, который однажды нарушил слово. | Уильям Шекспир

8. Когда приходит недоверие, уходит любовь. | Ирландская пословица

9. Вы должны доверять и верить в людей, иначе жизнь станет невозможной.  | Антон Чехов

10. Доверие невинных – самый полезный инструмент лжеца. |  Стивен Кинг

11. Доверие нужно заслужить, и оно должно прийти только по прошествии времени. | Артур Эш

12. Никогда не доверяй тому, кто обманывает тебя. Никогда не обманывай того, кто тебе доверяет. | Неизвестный

13. Никогда не доверяйте советам человека, попавшего в затруднительное положение. | Эзоп

14. Тот, кто недостаточно доверяет, не получит доверия. | Лао-цзы

15. Мудрые полагаются на идеи, а не обстоятельства. | Ральф Уолдо Эмерсон

16. Люди, которым по праву и полностью доверяют, ответят доверием. | Авраам Линкольн

17. Мы все эгоисты, и я доверяю себе не больше, чем другим, у кого хорошие мотивы. | Лорд Байрон

18. Доверие начинается с правды и заканчивается правдой. | Сантош Калвар

19. Измена хорошему человеку – это как выкинуть бриллиант и подобрать камень. | Неизвестный

20. Доверие умирает, а недоверие расцветает. | Софокл

21. Не расстояние портит отношения, а сомнения. | Неизвестный

22. Неизменность – истинная основа доверия. Либо сдержите обещания, либо не делайте их. | Рой Т. Беннет

Преимущества и недостатки

Молоток Шмидта имеет следующие преимущества:

• эргономичность, которая достигается удобством во время использования;
• надежность;
• отсутствие зависимости от угла удара;
• точность в измерениях, а также возможность воспроизводимости результатов;
• объективность оценивания.

Недостатков измерители практически не имеют, из минусов можно выделить следующие характеристики:

• зависимость величины отскока от угла удара;
• влияние внутреннего трения на величину отскока;
• недостаточность герметизации, которая способствует преждевременной потере точности.

О том, как использовать мотлоток Шмидта, вы узнаете из видео ниже.

Немного цифр

Каждый вид молотка Шмидта предназначен для конкретных целей. Основные области применения и характеристики каждой модификации прибора могут быть различными:

Предел диапазона прочности на сжатие бетона
От 1 МПа до 5 МПа	От 5 МПа до 10 МПа	От 10 МПа до 30 МПа	От 30 МПа до 70 МПа	От 70 МПа до 100 МПа	>100 МПа
Свежий бетон с низкими показателями прочности	Обычный бетон	Бетон с высокими показателями прочности	Бетон со сверхвысокой прочностью

Прочность бетонных конструкций на сжатие может выражаться в двух системах:

• М (марка бетона) – обозначается от 50 до 1000 кг/см 2 . Максимально допустимым отклонением значения прочности считается 13,5%;
• В (класс бетона) – определяет кубиковую прочность, показывающую величину давления в МПа.

Согласно утверждённым стандартам соответствие марки бетона его классу отображено в таблице.

Класс и марка бетона определяется только спустя 28 дней с момента заливки бетонной конструкции.

Показания шкалы в зависимости от класса и марки бетона может варьироваться в пределах:

Марка и класс бетона

М100/

В7,5

В10

Механические методы исследования показателей бетонной смеси

Таблица видов бетона.

Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.

Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.

Методы проверки бетона при помощи молотков Физделя и Кашкарова

Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.

Устройство молотка Кашкарова.

Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.

После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.

Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.

Исследования свойства бетона при помощи склерометра и пистолетов

Таблица соотношения прочности бетона.

Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.

Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.

Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.

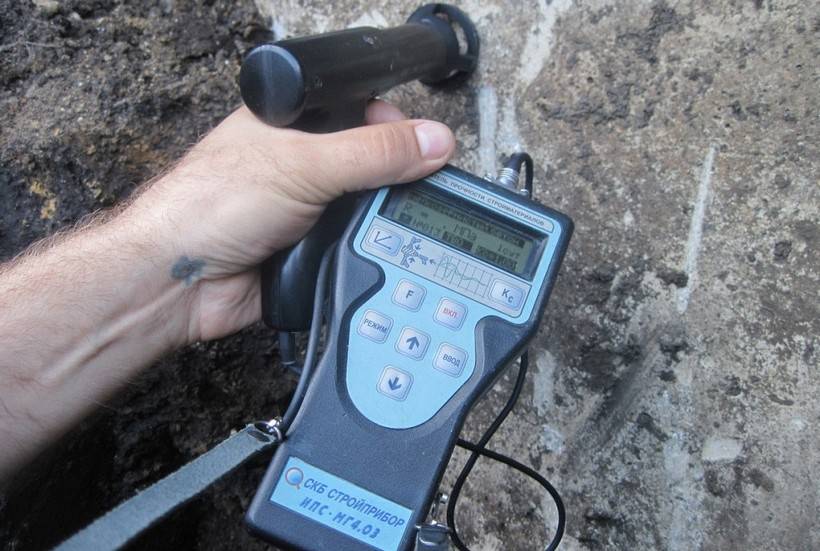

Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.

Методы установления прочности бетона.

В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.

На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.

Механические методы исследования показателей бетонной смеси

Таблица видов бетона.

Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.

Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.

Методы проверки бетона при помощи молотков Физделя и Кашкарова

Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.

Устройство молотка Кашкарова.

Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.

После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.

Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.

Исследования свойства бетона при помощи склерометра и пистолетов

Таблица соотношения прочности бетона.

Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.

Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.

Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.

Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.

Методы установления прочности бетона.

В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.

На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.

Молоток Шмидта (склерометр) NOVOTEST МШ-225

Молоток Шмидта NOVOTEST МШ – прибор, использующий самый популярный в мире неразрушающий метод измерения прочности строительных материалов (в первую очередь бетона) – метод Шмидта. Он заключается в измерении высоты отскока бойка после ударного воздействия на поверхность исследуемого материала с нормированной (известной) энергией удара.

С помощью градуировочных таблиц поставляемых с прибором значение высоты отскока переводится в значение прочность бетона (ГОСТ 22690). Такой прибор не разрушает исследуемые материалы и позволяет оперативно производить измерения в месте складирования этих материалов либо исследовать уже созданные строительные конструкции (стены, полы, потолки и т.п.) в помещениях и на открытом воздухе.

Склерометр имеет высокую точность показаний, надежную конструкцию и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 53231-2008, ГОСТ 22690, ISO/DIS 8045, EN 12 504-2, ENV 206, DIN 1048, ASTM D 5873 (горные породы), ASTM C 805.

NOVOTEST МШ имеет 3 модификации (модели), различающиеся значениями энергии удара и позволяющие подобрать прибор в зависимости от характеристик материала, который предстоит исследовать.

С помощью специализированной калиброванной наковальни (дополнительная опция) пользователь всегда может самостоятельно проверить работоспособность и точность показаний склерометра.

НАЗНАЧЕНИЕ:

Измерение прочности:

• бетона
• кирпича
• камней и каменных блоков
• горных пород
• раствора в швах кирпичных кладок

Прибор позволяет контролировать однородность материала, определять зоны плохого уплотнения и тд.

ОСОБЕННОСТИ:

• самый распространенный метод измерения прочности строительных материалов в мире
• высокая точность измерения
• проверенная и надежная конструкция
• простое применение, не требующее специальных навыков
• не большие габариты и вес прибора
• 3 модификации с различными значениями энергии удара
• шлифовальный камень для подготовки поверхности в комплекте

Варианты применения в зависимости от энергии удара:

МШ-225 – самый “мощный” и наиболее распространенный молоток Шмидта. Применяется для измерения прочности бетона толщиной 70-100мм и больше. Используется для измерения прочности массивных горных пород. Энергия удара – 2207Дж (2,207 Нм).

Устройство прибора:

1. Индентор (ударный плунжер)
2. Контролируемая поверхность
3. Корпус
4. Ползунок с направляющим стержнем
5. Конусная часть корпуса
6. Кнопка-стопор
7. Направляющий шток бойка
8. Установочная шайба
9. Колпачок
10. Разъемное кольцо
11. Задняя крышка
12. Пружина сжатия
13. Предохранитель
14. Боёк
15. Фиксирующая пружина
16. Ударная пружина
17. Направляющая втулка
18. Войлочное кольцо
19. Окно со шкалой Шмидта
20. Сцепляющий винт
21. Контргайка
22. Штифт
23. Пружина предохранителя

Сервисное обслуживание

Одним из приоритетных направлений в деятельности нашей компании является обеспечение технического обслуживания приобретенного у нас оборудования. Мы имеем собственную сервисную службу, так как считаем, что профессиональное решение вопросов технического обслуживания обеспечивает рост доверия наших клиентов.

Наши технические специалисты бесплатно проведут инструктаж операторов и помогут подготовить оборудование к запуску. При необходимости расскажут о технике безопасности и о том, как эксплуатировать прибор наиболее эффективно . Перед покупкой откалибруем прибор непосредственно под ваши задачи, что позволит достичь максимальной точности вашего анализа. Оказываем услуги по первичной поверке.

Кейс “Анализ промышленных выбросов”

На сегодняшний день действует строгий регламент, устанавливающий ограничение объемов выбросов в атмосферу отработавших газов, в связи с чем к нам обратилась промышленная организация с просьбой – помочь решить задачу по предотвращению предельных показателей содержания компонентов- «загрязнителей».

Результаты Действительно, поставленная задача была решена – после проведения внутреннего исследования с помощью газоанализатора TESTO-350, организация сократила количество вредных показателей и успешно прошла официальную проверку. Клиент был доволен прибором, оставив немного впечатлений и положительный отзыв нашим специалистам : Газоотводный тракт TESTO-350 включает в себя целых шесть ячеек определения вредных примесей. Определяется концентрация CO, SO2, SH, NO, NO2, H2 с указанием температуры отходящих газов. В течение 4-5 минут можно узнать концентрацию газов от одного источника, что на мой взгляд — очень быстро! Прибор оснащен своим зондом из нержавеющей стали, выдерживающий температуру до 400 градусов С. Портативность конструкции позволяет легко перемещать газоанализатор от одного объекта к другому. Спасибо специалистам «ЛТК» за помощь в подборе «идеального» газоанализатора.

Особенности и назначение

На сегодняшний день практикуется несколько способов проверки бетона на прочность. Основой механического способа является контроль взаимосвязи между прочностью бетона и его другими механическими свойствами. Процедура определения данным методом основана на сколах, сопротивлениях отрывам, твердости в момент сжатия. Во всем мире зачастую используется молоток Шмидта, при помощи которого определяются прочностные характеристики.

Измеритель твердости нашел свое применение в следующих сферах:

• измерение прочности бетонного изделия, а также строительного раствора;
• оказывает помощь в обнаружении слабых мест в бетонных изделиях;
• позволяет осуществлять контроль качества готового объекта, что собран из бетонных элементов.

Ассортимент измерителя довольно широк. Модели могут иметь отличие в зависимости от характеристик проверяемых предметов, например, толщины, размера, энергии удара. Молотки Шмидта могут охватывать бетонные изделия в диапазоне от 10 до 70 Н/мм². А также пользователь может приобрести электронный инструмент для измерения прочности бетона ND и LD Digi-Schmidt, которые работают автоматически, выдавая результаты измерений на монитор в цифровом виде.

Из чего состоит склерометр?

Термин «склерометр» означает «измеритель твердости». Конструктивно прибор состоит из 22 элементов. Кроме индентора (ударный плужнер) и корпуса прибор включает в себя:

• конус корпуса;
• направляющие стержни с ползунком;
• кнопку, исполняющая функцию штопора;
• боек с заданной массой;
• направляющие движения индентора шток бойка;
• шайбу для фиксации бойка;
• колпачок;
• заднюю крышку склерометра;
• войлочное кольцо.

Некоторые модели доукомплектовывают предохранителем и контрольной гайкой, а также 4 пружинами (сжимающая, ударяющая, предохраняющая, фиксирующая). Обязательно присутствуют сцепляющий винт, штифт, шкала Шмидта, дисплей.

Виды склерометров

Степень прочности бетона на сжатие показывается на цифровой шкале. Цифра характеризует отскок бойка на определенную высоту. Чем отскок сильнее, тем тверже бетон.

Есть несколько типов молотка Шмидта — различаются по принципу функционирования (механическое или ультразвуковое воздействие на испытуемый объект). Вторая распространенная классификация основана на использовании энергии удара, измеряемой в Дж.

Приборы механического и ультразвукового действия

Устройство механического типа, предназначенное для исследования железобетонных или бетонных конструкций, выглядит как цилиндр с помещенным внутрь ударным механизмом из отталкивающей пружины, индикаторной шкалы, бойка.

Чувствительность прибора — от 5 до 50 Мпа.

Электронный молоток Шмидта ультразвукового действия оснащаются электронными блоками двух видов:

• встроенный;
• внешний.

Такая конструкция прибора предпочтительнее. Во-первых, результаты не нужно фиксировать – они сохраняются в памяти блока на 100 суток. Предельный резерв памяти — 1000 показаний. Молоток пригоден для подключения к компьютеру за счет специальных портов и разъемов.

Чувствительность электронной модификации значительно выше, чем у механического аналога. Прибор распознает прочность в диапазоне от 5 Мпа до 120 Мпа.

Классификация по энергии удара

По силе удара различают 4 основных модификации склерометра:

• 1 модификация — наименее «мощный» МШ 20. Значение энергии удара не превышает 196 Кдж.
• 2 модификация –маятникового типа РТ, работающий в 2 плоскостях. Мощность удара — от 200 до 500 КДж;
• 3 модификация — МШ 75 (тип L). Сила удара равна 735 КДж;
• 4 модификация — МШ-225 (тип N). Самый мощный вариант из всех — с энергией удара до 2207 Дж и чувствительностью от 10 до 70 МПа.

Приборы разной мощности и назначение имеют разное. МШ 20 измеряет прочность раствора для кирпичной кладки, РТ необходим для измерений прочности только что уложенного в виде цементно-песчаной стяжки. МШ-225 (тип N) предназначен для замера прочности кирпича и бетона толщиной до 100 мм. Цель использования МШ 75 (тип L) — определение надежности стен толщиной не менее 70 мм.

Молоток Шмидта (склерометр Шмидта)

Молоток Шмидта был разработан в 1948 году швейцарским инженером Эрнстом Шмидтом. Именно молоток Шмидта впервые дал возможность измерить прочность бетонных конструкций на месте проведения строительных работ.

Конструктивно включает в себя (см. рисунок):

• 1. ударный плунжер или индентор
• 2. бетонная поверхность, над которой проводят контроль прочности
• 3. корпус
• 4.ползунок, оснащённый направляющими стержнями
• 5. конус корпусной части
• 6. кнопка-стопор
• 7. шток бойка, обеспечивающий направление работы инструмента
• 8. шайба для установки бойка
• 9. колпачок
• 10. кольцо для разъёма
• 11. задняя крышка инструмента
• 12. сжимающая пружина
• 13. предохраняющая часть конструкции
• 14. боек определенной массы
• 15. пружина для фиксации
• 16. ударяющая пружина
• 17. втулка, направляющая работу молотка
• 18. войлочное кольцо
• 19. индикатор шкалы Шмидта
• 20. винт для сцепления
• 21. контрольная гайка
• 22. штифт
• 23. предохраняющая пружина

Виды склерометров

Степень прочности бетона на сжатие показывается на цифровой шкале. Цифра характеризует отскок бойка на определенную высоту. Чем отскок сильнее, тем тверже бетон.

Есть несколько типов молотка Шмидта — различаются по принципу функционирования (механическое или ультразвуковое воздействие на испытуемый объект). Вторая распространенная классификация основана на использовании энергии удара, измеряемой в Дж.

Приборы механического и ультразвукового действия

Устройство механического типа, предназначенное для исследования железобетонных или бетонных конструкций, выглядит как цилиндр с помещенным внутрь ударным механизмом из отталкивающей пружины, индикаторной шкалы, бойка.

Чувствительность прибора — от 5 до 50 Мпа.

Электронный молоток Шмидта ультразвукового действия оснащаются электронными блоками двух видов:

Такая конструкция прибора предпочтительнее. Во-первых, результаты не нужно фиксировать – они сохраняются в памяти блока на 100 суток. Предельный резерв памяти — 1000 показаний. Молоток пригоден для подключения к компьютеру за счет специальных портов и разъемов.

Чувствительность электронной модификации значительно выше, чем у механического аналога. Прибор распознает прочность в диапазоне от 5 Мпа до 120 Мпа.

Классификация по энергии удара

По силе удара различают 4 основных модификации склерометра:

• 1 модификация — наименее «мощный» МШ 20. Значение энергии удара не превышает 196 Кдж.
• 2 модификация –маятникового типа РТ, работающий в 2 плоскостях. Мощность удара — от 200 до 500 КДж;
• 3 модификация — МШ 75 (тип L). Сила удара равна 735 КДж;
• 4 модификация — МШ-225 (тип N). Самый мощный вариант из всех — с энергией удара до 2207 Дж и чувствительностью от 10 до 70 МПа.

Приборы разной мощности и назначение имеют разное. МШ 20 измеряет прочность раствора для кирпичной кладки, РТ необходим для измерений прочности только что уложенного в виде цементно-песчаной стяжки. МШ-225 (тип N) предназначен для замера прочности кирпича и бетона толщиной до 100 мм. Цель использования МШ 75 (тип L) — определение надежности стен толщиной не менее 70 мм.

Молоток Шмидта: принцип работы и инструкция по применению

Для проверки прочности бетона в качестве инструмента неразрушающего контроля применяют молоток Шмидта, изобретенный в 1948 году в Швейцарии. Инженер Э. Шмидт (E. Schmidt) снабдил своё изобретение способностью точно выявлять механические показатели прочности бетона:

• твердость при сжатии;
• растяжимость;
• сопротивление отрыву;
• сопротивление изгибу;
• усилие при скалывании.

Применение бетона, устойчивого к механическим воздействиям и агрессивным средам — залог долговечности и прочности зданий. Поэтому в строительстве придают огромное значение тестированию бетона на прочность.

Методы проверки прочности бетона

На данный момент существует два основных метода определения прочности бетона: с помощью разрушающего либо неразрушающего контроля. Механические способы неразрушающего контроля основываются на взаимосвязи прочности бетона с прочими механическими свойствами, такими, как усилие при скалывании, сопротивление отрыву и твёрдость при сжатии. В зависимости от типа оцениваемого свойства применяются зачастую следующие способы неразрушающих испытаний:

• отрыв;
• пластическая деформация;
• скол ребра;
• упругий отскок.

Выбор способа испытаний зависит от размера и формы изделий, цели проводимых мероприятий, требований, выдвигаемых к точности полученных результатов и от степени удобства испытаний.В мировой практике наибольшее распространение в определении прочностных характеристик получил прибор под названием молоток Шмидта. У нас его часто называют склерометром, что в переводе с греческого означает «измеритель твёрдости».

Молоток Шмидта был разработан в 1948 году швейцарским инженером Эрнстом Шмидтом. Именно молоток Шмидта впервые дал возможность измерить прочность бетонных конструкций на месте проведения строительных работ.

Дважды лейтенант

Однако XX век лейтенант Шмидт встретит вновь за бортом флотской службы и снова из-за конфликтов с начальством. Точнее, целой серии конфликтов. Тут будет и стычка с капитаном ледокола, которого Шмидт обвинит в потворстве браконьерам. Будет и отказ лейтенанта участвовать в подавлении забастовки портовых рабочих. Добавится и открытый конфликт с командиром Владивостокского порта Григорием Чухниным.

Последний момент важен — спустя несколько лет именно Чухнин подпишет смертный приговор мятежному лейтенанту Шмидту. Сам же лейтенант в рассказах сыну объяснял стычки с начальником порта на исходе XIX века тем фактом, что Чухнин ранее был не в ладах с Владимиром Шмидтом, дядей нашего героя, в те годы, когда дядя командовал Тихоокеанским флотом. Якобы Чухнин, претерпев придирки Шмидта-старшего, позже отыгрался на Шмидте-младшем. Словом, запутанная, но показательная история из узкого корпоративного мира военно-морской элиты полуфеодальной империи.

Кто там был прав или виноват, и был ли, мы уже никогда не разберемся. Но факт, что к началу XX века уволенный со службы лейтенант Шмидт работает уже в гражданском флоте. Работает сначала помощником капитана на грузопассажирских пароходах, затем становится самостоятельным капитаном судна.

Наверное, все же бывают люди, над которыми довлеет какой-то злой рок, — первый самостоятельный рейс Шмидта едва не оборачивается трагедией. Его пароход «Диана», направлявшийся рейсом вокруг всей Европы из Риги в Одессу, наскочил на подводные камни и был близок к гибели. Уже после 1991 года, посла распада СССР, когда кинулись поспешно разоблачать всех героев советского пантеона, эту аварию стали подавать примером очевидной никчемности Шмидта как моряка.

В реальности авария была вызвана жесточайшим затяжным штормом. Капитан Шмидт несколько суток не уходил с мостика. Когда же пароход вылетел на камни, он эвакуировал на берег почти всю команду, а сам с минимумом матросов ещё более двух недель оставался на терпящем бедствие корабле. Словом, едва ли тут можно отыскать поводы для упреков в непрофессионализме.

Авария случилась в ноябре 1903 года, спустя всего три месяца началась Русско-японская война. И уже весной 1904 года Петра Шмидта мобилизуют на действительную военную службу — он в третий раз становится офицером военного флота, снова лейтенант. На исходе того года Шмидт, старший офицер везущего мины и снаряды транспорта «Иртыш», отправляется на Дальний Восток, на войну.

Однако на войну с японцами 38-летний лейтенант так и не доедет. В египетском Порт-Саиде его снимут на берег с приступом почечной болезни. Спустя многие десятилетия разоблачители советского пантеона будут кивать на этот факт как на признак трусости, почти дезертирство. Однако первый раз с приступами мучительной болезни почек герой нашего рассказа попал в больницу ещё в 1899 году. Да и поведение Шмидта в последующие дни революции показывает, что он был кем угодно — неврастеником, донкихотствующим прожектером, авантюристом — но не банальным трусом.
