Монтажно-тяговый механизм. Средство от безвыходных ситуаций

Подъемные краны

Все помнят громадных металлических «жирафов» на стройплощадках, но мало кто знает, что сейчас выпускаются производительные модели более компактного вида. Они применимы в автомобильных сервисах, на промышленных предприятиях, при ремонтных работах.

Различают два основных типа подъемных кранов:

• Гидравлические. Из-за превосходной маневренности используются в автомастерских.
• Портальные. Компактные модели прижились на складах и промышленных предприятиях.

Разновидностей грузоподъемных элементов гораздо больше, чем мы успели рассмотреть, но на любой стройке, предприятии или СТО основные механизмы справляются на 100%.

Технические характеристики МТМ

Вес, кг

A
B
C
D
D1
E
E1

МТМ-0,8 (ЛРП 0,8)
0,8
8
12
25
535
300
125
φ 25
Φ 21
24
26
10,8

МТМ-1,6 (ЛРП 1,6)
1,6
12
2
45,9
615
375
150
φ 30
Φ 28
28
28
20

МТМ-3,2 (ЛРП 3,2)
3,2
16
0,45; 0,84
38,8(II); 76,5(I)
687
410
146
Φ 42
Φ 28
40
62
30

• лебедка упакована в полиэтиленовый мешок;
• инструкция (технический паспорт) идёт в комплекте с каждой рычажной лебедкой;
• каждая механическая лебедка МТМ проходит заводские испытания;
• корпус лебедки стальной, покрывается молотковой краской;
• каждая профессиональная лебедка комплектуется тросом стандартной длины;
• возможна индивидуальная комплектация тросом различной длины.

0.8т-1.6т

3.2т

Компания “Активатор” – официальный представитель “BRANO Group” в России

Офис в г. Москва:108851, г. Москва, Щербинка, ул. Железнодорожная, 24. Офис в г. Новосибирске:660039, г. Новосибирск, ул. Панфиловцев, д. 67, оф. 34. Офис в г. Красноярске:660025, г. Красноярск, ул. Семафорная, д. 329, оф. 31. Офис в г. Новокузнецке:654027, г. Новокузнецк, пр-кт Курако, 53, оф. 307. Режим работы: Пн – Пт, 8.00 – 17.00 ч. Сайты: активатор.рф; брано.рф

Тел.: 8-800-234-80-18 (звонок по России бесплатный) Телефон в г. Москва: +7 (495) 150-42-10Телефон в г. Новосибирске: +7 (383) 383-07-02Телефон в г. Красноярске: +7 (391) 22-870-22Телефон в г. Новокузнецке: +7 (3843) 60-57-37

Принцип работы

Для использования монтажно-тягового механизма необходимо завести часть каната внутрь корпуса, для чего при помощи отводного рычага разводят эксцентрики захватного узла. Канат пропускают внутрь МТМ и выводят его наружу, поверх анкерного штифта, до места крепления приспособления. После этого набрасывают грузовой крюк на груз, и опускают рычаг с захватами. Для страховки на ось анкерного штифта набрасывают фиксирующую цепь.

При ручном подъёме или транспортировании груза при помощи рукоятки начинают поворачивать задний, тяговый рычаг. При этом включается в работу тандемный механизм: верхняя пара зажимов обхватывает канат и скользит с ним по направляющим эксцентрикам, а то время, как нижняя пара служит опорой для каната. Возникающие при этом силы трения способствуют перемещению груза в пределах дуги поворота рычага. Для следующего цикла рукоятка отводится назад.  В это время эксцентрики проворачиваются, и вводят в контакт с канатом рамку с трещоткой, которая фиксирует груз в прежнем положении. В конце поворота рычаг прямого хода захватывает новую часть каната, а рычаг обратного хода отводит трещотку вверх. Цикл повторяется.

Производительность работ по подъёму и перемещению грузов при помощи рассматриваемого механизма определяется длиной рукоятки и интенсивностью качаний рычага прямого хода, и не зависит от длины каната (стандартная комплектация каната – 20 м). В этом заключается главное преимущество монтажно-тягового механизма.

В большинстве конструкций усилие на рукоятке прямого хода колеблется в пределах 30…50 кг, в то время, как грузоподъёмность механизма достигает 5,4 т. Снижать это значение за счёт увеличения длины рукоятки нецелесообразно, поскольку возрастают габариты механизма и величина пространства, необходимого для поворота рукоятки.

Надёжность МТМ определяется состоянием эксцентриковых роликов тандемного механизма. В частности, недопустимо попадание на их поверхности смазки: она уменьшит трение между зажимами и трещоткой, что чревато самопроизвольным опусканием груза, и поворотом грузового рычага. Поэтому при техобслуживании ручного монтажно-тягового механизма смазывают только оси рычагов и эксцентриковых захватов.

Тельферы

Принято считать, что тельфер является разновидностью тали. Во многом это утверждение оправдано, поскольку конструкции двух механизмов схожи. Но в случае с тельферами больший упор делается на реализацию электропривода. В какой-то степени это та же электрическая таль, но с повышенными грузоподъемными характеристиками. Тельферы могут быть стационарными и передвижными, одно- и многоскоростными. Как и в случае с лебедками, большое значение имеет и материал изготовления троса. Для этой части используют цепи и канаты. Цепь выгодна тем, что может выдерживать большие грузы, поэтому такой вариант чаще применяют для работы с многотонными материалами. Но если акцент делается не на мощностных возможностях, а на стабильности и надежности при перемещении, то стоит отдавать предпочтение канатным моделям. Дело в том, что тельфер цепной не способен обеспечить высокую плавность хода, из-за чего при быстром подъеме могут иметь место колебания.

Также следует учитывать и дополнительные защитные качества материала изготовления конструкции. Производители выпускают специальные версии для работы на пожаро- и взрывоопасных объектах. Для использования в таких условиях тот же трос проходит специальную закалку, которая позволит противостоять агрессивным средам. Обычные тельферы могут быть чувствительны и к нормальным температурным пределам – как правило, допустимый диапазон предполагает ограничения по отрицательным значениям – до минус 20-40 °С.

Лебедки ручные серии МТМ

цена от 5 100 _руб.

Крюк на корпусе

Крюк на корпусе

Крюк на корпусе

Получить персональное предложение

Обратите внимание, поля со звездочками – обязательны для заполнения. Выбранные категории товаров:. Выбранные категории товаров:

Выбранные категории товаров:

Монтажно-тяговый механизм (МТМ) — это устройство для подъема, подтягивания, стравливания груза в ходе монтажных, ремонтных и других работ. Главная особенность лебедок — полная автономность. Их не нужно фиксировать на нескольких точках, как барабанные или электрические аналоги. Они могут использоваться в любом положении и под любым углом. Так как канат проходит насквозь через механизм лебедки, а не наматывается на барабан, для работы можно использовать трос какой угодно длины.

Получите бесплатную профессиональную консультацию

Бесплатная консультация онлайн

На ваши вопросы отвечает главный технолог ООО «Горторгснаб»

Обратите внимание, поля со звездочками – обязательны для заполнения. Средний рейтинг 100% покупателей рекомендуют этот продукт. Средний рейтинг 100% покупателей рекомендуют этот продукт

Средний рейтинг 100% покупателей рекомендуют этот продукт

Москва , Б. Очаковская, д.47А БЦ «Очаково

Хорошая универсальная лебедка, удобная на подтягивание груза.

Москва , Б. Очаковская, д.47А БЦ «Очаково

На даче просто не заменимая вещь, проста в обращении и надежна, можно автомобиль вытащить и поднять что и передвинуть.Советую!

Москва , Б. Очаковская, д.47А БЦ «Очаково

Надежные! Проверенно годами!

Москва , Б. Очаковская, д.47А БЦ «Очаково

Отличная, мощная лебедка для любых работ.

Москва , Б. Очаковская, д.47А БЦ «Очаково

Отличные надежные лебедки, пригодится на все случаи жизни.

Мы прислушаемся к вам

Оставьте отзыв о проделаной работе с помощью этой формы. Помогите нам стать лучше.

Механизм тяговый монтажный МТМ

Ручная рычажная лебедка используется для передвижения тяжестей при проведении ремонтных, монтажных, демонтажных и других работ на производстве и в быту. Отличается своей надежностью и компактным размерам, благодаря чему ее можно применять в наиболее труднодоступных местах. При этом оборудование способно поднимать груз как вверх, так и перемещать его по горизонтали. Таким образом, его часто применяют для освобождения транспортных средств из труднопроходимых участков пути.

Особенности конструкции

Стандартный вариант предполагает наличие прочной металлической рамы, внутри которой находится механизм, что приводится в действие с помощью рычага (последний крепится к корпусу). Такое оборудование достаточно эффективное, с его помощью легко перемещать предметы весом до 1-5 т. Дополнительно можно увеличить тяговое усилие путем установки телескопической рукояти с функцией фиксации. Она не только позволяет перемещать более тяжеловесные грузы, но и предупреждает самопроизвольное перемещение предметов.

Чтобы удлинить канат, можно прибегнуть к дополнительным стропам

При этом важно подбирать качественное грузоподъемное оснащение, которое соответствует весу груза и другим необходимым параметрам

Основное усилие при поднятии тяжестей припадает на раму. Таким образом, стоит брать модели из прочного металла. В ином случае, деформации устройства будут неизбежными. Желательно выбирать рычажные лебедки, у которых толщина рамы составляет от 3 мм.

Преимущества

• Компактные габариты. Устройства достаточно небольшие. Они с легкостью поместятся в багажник любого авто.
• Легкость проведения монтажных работ. В отличие от большинства грузоподъемных приспособлений, для ручных рычажных лебедок не требуется установка на недвижимом объекте.
• Простота эксплуатации. Для работы с такими устройствами не требуется специальная физическая подготовка. Удобный тяговый механизм гарантирует высокую эффективность выполнения работ, связанных с поднятием тяжестей.
• Малый вес. Масса подобных приспособлений составляет около 7-14 кг. Таким образом, ручную рычажную лебедку сможет с легкостью установить даже один человек.
• Повышенная устойчивость. Материал, из которого изготовлено устройство, хорошо противостоит механическим воздействиям, он не боится влаги, пыли и солнечных лучей. В результате, подобное грузоподъемное приспособление можно использовать в любых погодных условиях.

Недостатки

• емкость барабана существенно ограничена (до 3-9 м),
• не подходит для работы с тяжелыми предметами, чей вес превышает 1,5-3 т.

Монтажно-тяговые механизмы (МТМ)

По своей конструкции достаточно сильно напоминают ручные рычажные лебедки. Ключевое отличие состоит в отсутствии барабана. Трос протягивается через механизм с помощью специальных передвигающихся кулачков. Как результат, подобное оборудование способно перемещать предметы на большие расстояния (фактически, длина каната ничем не ограничена). Кроме того, монтажно-тяговые механизмы отличаются повышенной грузоподъемностью.

Они весят достаточно много (25-100 кг). При работе с таким оборудованием недопустимо загрязнение троса (попадание внутрь механизма грязи и пыли приведет к его поломке).

Как выбрать оборудование

Ручная рычажная лебедка является одним из наиболее удобных в эксплуатации грузоподъемных механизмов

При ее выборе особое внимание следует обратить на показатели грузоподъемности, а также высоты и скорости подъема

Мы предлагаем МТМ и ручные рычажные лебедки ГОСТ 7014-63 с тяговым усилием от 0,63 до 5,4 т. Наша продукция полностью соответствует действующим стандартам. Заказывая грузоподъемное оснащение на нашем сайте, вы исключаете риски, связанные с приобретением подделок.

Ручная таль: устройство и принцип действия

Основные элементы ручной тали (тельфера):

• барабан, на который наматывается трос или грузовая цепь с крюком для груза на свободном конце;
• передаточный механизм шестеренного или червячного типа. Сразу уточним: поставляет тали шестеренного типа, поскольку червячный механизм чаще ломается;
• ручной привод — это или тяговая цепь в случае цепной тали, или рычаг для рычажной тали;
• крюк для подвешивания тали над фиксированным местом погрузки, либо каретка, в которую встраивают таль для её перемещения в горизонтальном направлении вдоль монорельса (балки).

При помощи тяговой цепи или рычага оператор через передаточный механизм вращает барабан в ту или иную сторону. При этом грузовая цепь (или трос) наматывается на барабан или разматывается. В результате крюк с подвешенным на нем грузом поднимается либо опускается.

Ручная таль является наилучшим решением для перемещения сравнительно нетяжёлых грузов несколько раз в день.

Характеристики и цены Лебедки ручные тяговые МТМ

Лебедка МТМ промышленная/ грузоподъемность	МТМ-0,8	МТМ-1,6	МТМ-3,2	МТМ-5,4
тяговое усилие вертикальное	800 кг	1600кг	3200 кг	5400 кг
тяговое усилие горизонтальное	1200 кг	2400 кг	4800 кг	6000 кг
усилие на рукоятке	32 кг/с	42 кг/с	44 кг/с	75 кг/с
ход	50 мм	55 мм	28 мм	22 мм
диаметр троса	8,3 мм	11 мм	16 мм	20 мм
комплектность троса	20 м	20 м	20 м	20 м
вес с тросом	16 кг	29 кг	51 кг	94 кг

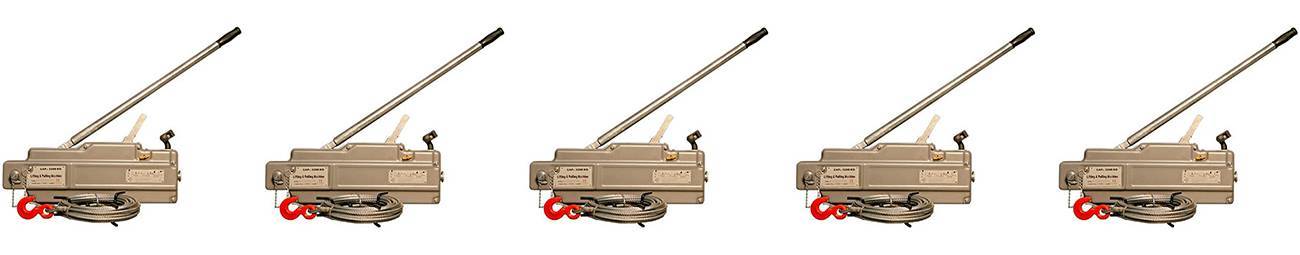

Промышленная лебедка МТМ

• разбирается для чистки и смазки
• рычаги прямой и обратной протяжки
• аллюминиевый корпус
• рычаг высвобождения троса
• двойной механизм зажима (протяжки) каната
• срезной предохранительный штифт (для защиты от перегрузки)
• съемные рычаги в комплекте
• трос крюком SK (SALK) в комплекте

Лебедка МТМ укрепленная (стальной корпус)

Характеристики/Тип лебедки	МТМ-0,8 (сталь)	МТМ-1,6 (сталь)	МТМ-3,2 (сталь)	МТМ-0,5 (легкая)
тяговое усилие вертикальное	800 кг	1600 кг	3200 кг	500 кг
тяговое усилие горизонтальное	1200 кг	2400 кг	4800 кг	1000 кг
усилие на рукоятке	34,3 кг/с	44,1 кг/с	44,1 кг	28 кг/с
ход	52 мм	55 мм	28 мм	50 мм
диаметр троса	8,3 мм	11,0 мм	16,0 мм	8,3 мм
комплектность троса	20 м	20 м	20 м	20 м
вес с тросом	7,5 кг	26 кг	56 кг	6,5 кг

Дополнительные технические характеристики

Характеристики/Тип лебедки	МТМ-0,8	МТМ-1,6	МТМ-3,2	МТМ-5,4
допустимый перегруз корпуса	1 : 5	1 : 4	1 : 4	1 : 3,75
разрывная нагрузка, т.	3	6	12	20
длина, мм.	468	545	660	990
ширина, мм.	64	97	116	174
высота, мм.	235	286	350	525
Номинальное ручное усилие для движения вперед, Н	341	400	438	850
Полезная длина переднего рычага, мм	825	1200	1200	1200

Управление лебедкой производится посредством телескопического рычага. Возможно применение лебедки под любыми углами, в том числе вертикальное.

Лебедка быстро и легко устанавливается для проведения работ и так же легко снимается. Не требует высокой квалификации для работы и обслуживания. С помощью входящих в комплект лебедки крюка и серьги, устройство крепится на любую поверхность (пол, потолок, стена, дерево). Затем посредством движения рукоятки трос протягивается через лебедку МТМ, подтягивая груз.

Лебедки МТМ защищены от перегрузок при помощи специального штифта в рычаге тяги. Замена этих штифтов допускается даже под нагрузкой. Запасные штифты входят в комплект. Лебедки МТМ неприхотливы в использовании и долговечны. Достаточно просто периодически промывать внутренние части механизма через специально сделанные отверстия в его корпусе и затем смазывать их.

Уточняйте, пожалуйста, цены по .

Основные характеристики оборудования

С учетом разнообразия моделей, существует ряд параметров, по которым производится оценка рабочих качеств устройств:

• Грузоподъемность. В среднем ГПМ рассчитаны на работу с грузами массой 5-10 т. Однако имеются грузозахватные приспособления, которые используются в комплексе с грузовым оборудованием крупного формата, способным оперировать с тяжестями весом до 100 т. Одиночные механизмы рассчитаны на работу в небольших цехах, автомастерских, складских условиях и, чаще всего, ориентированы на работу с грузами весом 500-700 кг;
• Высота подъема. Для талей, лебедок, кранов данный показатель может достигать 15-20 см.

Горизонтальное перемещение грузов зависит от местной инфраструктуры. Чаще всего на объектах используются рельсы и роликовые механизмы, по которым происходит перемещение устройств. Существуют разные типы грузоподъемного оборудования, в зависимости от моделей машин обеспечивается разная скорость перемещения продукции – от 3 до 8 м/с.

Конструкция и принцип работы лебедки МТМ

Захват троса происходит за счет высококачественных, износостойких, параллельно расположенных зажимных колодок (2 пары) в виде полусферы. Колодки охватывают трос с равномерным распределением силы давления по всей поверхности и защищают тем самым его от повреждения. Усилие давления на колодки передает самозахватывающий кулачковый механизм, усилие зависит от нагрузки. Конструкция лебедки МТМ включает срезной штифт, который предотвращает поломку оборудования при превышении номинальной нагрузки. Если срыв штифта всё-таки произошёл, то его замена производится в рабочем положении, под нагрузкой и с натянутым тросом.

Термины и определения

Скрыть рекламу в статье Скрыть рекламу в статье

Грузоподъемная машина (ГПМ) – техническое устройство циклического действия для подъема и перемещения груза.

Кран грузоподъемный (кран)

– грузоподъемная машина, оснащенная стационарно установленными грузоподъемными механизмами.

Эксплуатация

– стадия жизненного цикла крана, на которой реализуется, поддерживается и восстанавливается его качество, включает в себя в общем случае использование по назначению (работу), транспортирование, монтаж, хранение, техническое обслуживание и ремонт.

Группа классификации (режима)

– характеристика механизма или крана, учитывающая его использование по грузоподъемности, а также по времени или числу циклов работы.

Цикл работы

– совокупность операций, связанных с пере-движением крана при работе, от момента, когда кран готов к подъему следующего груза.

Грузоподъемность полезная (Q

, грузоподъемность) – масса груза, поднимаемая краном и подвешенная при помощи съемных грузозахватных приспособлений или непосредственно к несъемным грузозахватным приспособлениям.Грузоподъемный механизм

– стационарно установленный механизм для подъема и опускания груза.

Стационарно установленный механизм

– механизм, закреплен-ный на раме, конструкциях крана или фундаменте.

Механизм подъема (лебедка)

– механизм, тяговое усилие кото-рого передается посредством гибкого элемента (каната, цепи) от приводного барабана.

Полиспаст

– блочно-канатная система для измерения силы и скорости передвижения каната.

Полиспаст свободный

– полиспаст, оба конца каната которого закреплены на одном или двух барабанах.

Подъем (опускание) груза

– вертикальное перемещение груза.

Подъем (опускание) стрелы

– угловое движение стрелы в вертикальной плоскости.

Скорость подъема (опускания) груза

– скорость вертикального перемещения рабочего груза в установившемся режиме действия.

Диапазон подъема

– расстояние по вертикали между верхним и нижним рабочим положением грузозахватного приспособления.

Подъемное средство

– канаты, цепи или любое другое оборудование, свисающее с крана, приводимое в движение лебедкой для подъема или опускания груза, подвешенного к нижнему концу подъемного средства, является частью грузоподъемного устройства.

Крюковая подвеска

– устройство, снабженное крюком для подъема груза и системой для подвески к крану.

Грузозахватный орган

– устройство (крюк, грейфер) для подвешивания или захватывания груза.

Несъемное грузозахватное приспособление

– устройство, к которому можно подвешивать груз, соответствующей грузоподъем-ности, и которое постоянно закреплено на нижнем конце подъемного устройства, является частью крана.

Грузовой (подъемный) канат

– канат, предназначенный для подъема груза.

Стреловой канат

– канат, запасованный на блоках стрелового полиспаста, используемого для изменения вылета.

Тележный (тяговый) канат

– канат, предназначенный для перемещения грузовой тележки по стреле или мосту крана.

Блок (канатный)

– вращающийся элемент с ручьем для направления каната.

Блок уравнительный

– блок, служащий для выравнивания нагрузок в двух ветвях каната.

Тормоз

– устройство для остановки и удержания механизмов в неподвижном состоянии или снижения скорости движения.

Коэффициент запаса торможения

– отношение момента, соз-даваемого тормозом, к наибольшему моменту на тормозном валу от приложенных статистических нагрузок, для механизма подъема – наибольшего рабочего груза.

Дополнительные технические характеристики

Характеристики/Тип лебедки	МТМ-0,8	МТМ-1,6	МТМ-3,2	МТМ-5,4
допустимый перегруз корпуса	1 : 5	1 : 4	1 : 4	1 : 3,75
разрывная нагрузка, т.	3	6	12	20
длина, мм.	468	545	660	990
ширина, мм.	64	97	116	174
высота, мм.	235	286	350	525
Номинальное ручное усилие для движения вперед, Н	341	400	438	850
Полезная длина переднего рычага, мм	825	1200	1200	1200

Управление лебедкой производится посредством телескопического рычага. Возможно применение лебедки под любыми углами, в том числе вертикальное.

Лебедка быстро и легко устанавливается для проведения работ и так же легко снимается. Не требует высокой квалификации для работы и обслуживания. С помощью входящих в комплект лебедки крюка и серьги, устройство крепится на любую поверхность (пол, потолок, стена, дерево). Затем посредством движения рукоятки трос протягивается через лебедку МТМ, подтягивая груз.

Лебедки МТМ защищены от перегрузок при помощи специального штифта в рычаге тяги. Замена этих штифтов допускается даже под нагрузкой. Запасные штифты входят в комплект. Лебедки МТМ неприхотливы в использовании и долговечны. Достаточно просто периодически промывать внутренние части механизма через специально сделанные отверстия в его корпусе и затем смазывать их.

Уточняйте, пожалуйста, цены по .

Механизм привода ручной лебёдки

Червячные ручные лебедки – имеют наиболее эффективную систему стопорения троса

Такая конструкция практически исключает заедания и поломки, что будет важно при работе с большим весом. Червячная система считается наиболее удобной, но всё же не лишена недостатков:

• Такая грузовая лебёдка имеет большие размеры, и будет затруднительно ежедневно брать её в дорогу;
• Особенность механизма не позволяет вытягивать груз слишком большого веса, что будет критично для тяжёлой машины;
• Сложность исполнения редуктора требует содержать в чистоте весь механизм и затрудняет его обслуживание.

Шестеренчатые ручные лебедки имеют более простую конструкцию, что отражается на стоимости таких механизмов. Для фиксации троса используется храповик, который и удерживает натяжение. Шестеренчатые лебедки обычно имеют барабанную конструкцию и следующие недостатки:

• Высокие требования к качеству металла вызваны значительными нагрузками, возникающими в процессе эксплуатации;
• Любая барабанная лебедка имеет большие размеры из-за необходимости использования механизма укладки и хранения троса;
• Небольшой диаметр внутреннего барабана плохо подходит для сматывания стального троса и вызывает его износ.

Любая лебёдка такой конструкции подойдёт для квадроцикла или спортивной техники. Причём грузоподъёмность этих механизмов позволяет вытянуть легковую машину практически из любой ситуации, но зачастую большие размеры подходят более для гаража, чем для дорожных условий.

Формула полезной модели

1. Механизм подъема груза мостового крана, преимущественно для объектов использования атомной энергии, содержащий два барабана, два электродвигателя, сдвоенный редуктор, быстроходные валы которого связаны с валами электродвигателей, а тихоходные валы – с барабанами, два тормоза, установленные на быстроходных валах редуктора, грузоподъемную тележку, грузозахват и два полиспаста, канаты которых запасованы через блоки, закрепленные на грузоподъемной тележке и на подвеске грузозахвата, и прикреплены одними концами к барабанам, отличающийся тем, что он снабжен тремя парами блоков полиспастов, которые закреплены на одном из торцов и в средней части пролетного строения крана, датчиками ограничения грузоподъемности, датчиками крайних положений грузозахвата, которые взаимодействуют с осями барабанов, устройством контроля скорости вращения барабанов и двуплечим уравновешивающим рычагом, закрепленным своей средней частью на втором торце пролетного строения, при этом сбегающие с барабанов канаты полиспастов запасованы последовательно через блоки, закрепленные в средней части пролетного строения, на одном торце пролетного строения, затем через блоки, закрепленные на грузонесущей тележке и подвеске грузозахвата, и вторыми своими концами прикреплены к противоположным плечам двуплечего уравновешивающего рычага, а барабаны, редуктор, электродвигатели и тормоза смонтированы на площадке, жестко прикрепленной к пролетному строению крана.

2. Механизм подъема груза мостового крана по п.1, отличающийся тем, что датчики ограничения грузоподъемности вмонтированы в оси закрепленных на торце пролетного строения блоков полиспастов.

Какие грузоподъёмные машины обслуживает стропальщик?

К грузоподъёмным машинам, которые обслуживают стропальщики, относятся краны-трубоукладчики, краны-манипуляторы, грузоподъёмные краны.

Кран-трубоукладчик

() – это самоходная грузоподъёмная машина с боковой стрелой для подъёма, транспортировки и монтажа труб. Базовой машиной для крана-трубоукладчика обычно является гусеничный трактор.

Рисунок 1 – Кран-трубоукладчик

Кран-манипулятор

() – это грузоподъёмная машина, состоящая из краноманипуляторной установки, смонтированной на транспортном средстве или фундаменте.

Рисунок 2 – Кран-манипулятор

Краны-манипуляторы предназначены для производства погрузочно-разгрузочных работ, погрузки и разгрузки транспортного средства, на котором установлены. Они компактно складываются в транспортном положении, имеют малый вес и монтируются практически на все грузовые автомобили. Масса манипулятора, как правило, не превышает 20-25% полезной грузоподъёмности базового автомобиля, что обеспечивает эффективное использование автомобиля по прямому назначению – для перевозки грузов. Обладая высокой маневренностью, точностью движений автомобиль, имеющий кран-манипулятор упрощает процесс погрузочно-разгрузочных работ.

Домкраты

Гидравлические домкраты способны поднять сотни килограмм при минимальных человеческих усилиях. Приводу на механике такие чудеса не свойственны, но они выигрывают в другом – долговечности и способности работать при перепадах температур.

Домкраты подразделяются на:

• Гидравлические. Отличаются плавным ходом, надежной фиксацией, высокой грузоподъемностью при минимальных физических усилиях со стороны человека.
• Реечные. Механический привод имеет плавный ход, способен поднять груз на внушительную высоту и точно его зафиксировать.
• Подкатные. Используются на СТО для быстрого поднятия автомобилей.
• Винтовые. Винтовой гидравлический привод отличается от обычного стойкостью к температурным перепадам.

Ручные рычажные лебёдки

Данная разновидность тяговых устройств наиболее востребована среди владельцев транспортных средств. Такая монтажная конструкция лебёдки, снабжённая мощным рычагом, позволяет легко вытянуть застрявший автомобиль. Сцепление храповика со специальным фиксатором гарантирует что натяжка троса не изменится во время сброса нагрузки. Мощное тяговое усилие лебедки позволяет достичь хороших результатов даже в стеснённых условиях. Преимущества такого устройства достаточно просты и понятны каждому водителю.

• Удобный в использовании механизм создания тягового усилия;
• Компактные размеры при достаточно высокой грузоподъёмности;
• Возможность увеличения длины рычага для более лёгкого хода;
• Отсутствие необходимости крепления корпуса.
