Нижняя обвязка каркасного дома – узнайте подробнее как сделать обвязку

Установка верхней обвязки

верхняя обвязка каркаса

Для этих работ используется аналогичный материал, как и для нижнего связывающего устройства, требования к нему, предъявляются такие же. Использование досок равных по размерам, необходимо для того, чтобы получились одинаковые сечения нижней и верхней обвязок. Выполнение этого условия упростит в дальнейшем монтаж обшивки и утепление стен.

Крепление обвязки к вертикальным стойкам можно производить двумя способами:

• соединение с помощью уголков, для этого используются крепежные материалы по дереву;
• крепление вырубкой, в досках должны быть предварительно вырезаны пазы, и только после этого их можно поднимать наверх для установки. Крепление с вертикальными стойками можно производить гвоздями, вбивать их нужно не менее чем на 10 см;

двойная обвязка

Несоблюдение такого требование приведет к нарушению целостности всей конструкции. Придать жесткости всей собираемой конструкции помогут диагональные укосами. Одна стойка укрепляется четырьмя такими элементами – двумя внизу и двумя сверху. На этом этапе необходимо еще раз проверить с помощью отвеса или уровня, соответствие каркаса горизонталям и вертикалям и есть искривления, устранить их. Если укосы по ширине меньше чем стойки, установку лучше производить с внутренней стороны каркаса, тогда укладываемый слой утеплителя будет проще устанавливать.

Укладка нижней обвязки каркасного дома

Данная технология состоит из нескольких этапов:

• 1 — подготовка фундамента
• 2 — подготовка стройматериалов
• 3 — укладка обвязки и ее соединение

Подготовка фундаментов разных видов под нижнюю обвязку принципиальных отличий не имеет. Она включает в себя:

• Проверку горизонтальности поверхности фундамента
• Выполнение гидроизоляции из рубероида или битума

На этом же этапе должен быть предусмотрен механизм скрепления основания и обвязки. С этой целью в фундаменте монтируются анкерные болты или вбиваются деревянные пробки.

Подготовка стройматериала начинается с его сушки. Затем выбираются угловые элементы и определяется способ их соединения — в полдерева или в полулапу.

В первом случае на концах угловых элементов срезается по половине их толщины (выпиливается прямоугольник), во втором срезка древесины осуществляется не под прямым углом. Для выполнения выемок рекомендуется использовать электрорубанок.

Отмечается некоторая точка, которая принимается как первый внешний угол дома, и на этом месте вбивается гвоздь. Затем аналогичным способом отмечаются все углы. По окончании этих работ проверяется прямота углов с помощью плотницкого треугольника.

После этого выполняется один угол будущего строения и укладка подготовленных бревен (брусьев, досок или связок досок). Стыки прокладываются джутовой лентой.

При использовании связки досок необходимо укладывать ее на ребро, то есть таким образом, чтобы соединения между досками располагались вертикально.

На прямых участках элементы обвязки соединяются лобовым упором (так же, как и угловые соединения) с использованием прокладки из джутовой ленты. Скрепление элементов между собой выполняется с помощью скоб или металлических уголков.

Когда все элементы обвязки уложены, выполняется еще одна проверка прямоты всех углов и горизонтальности конструкции с помощью уровня.

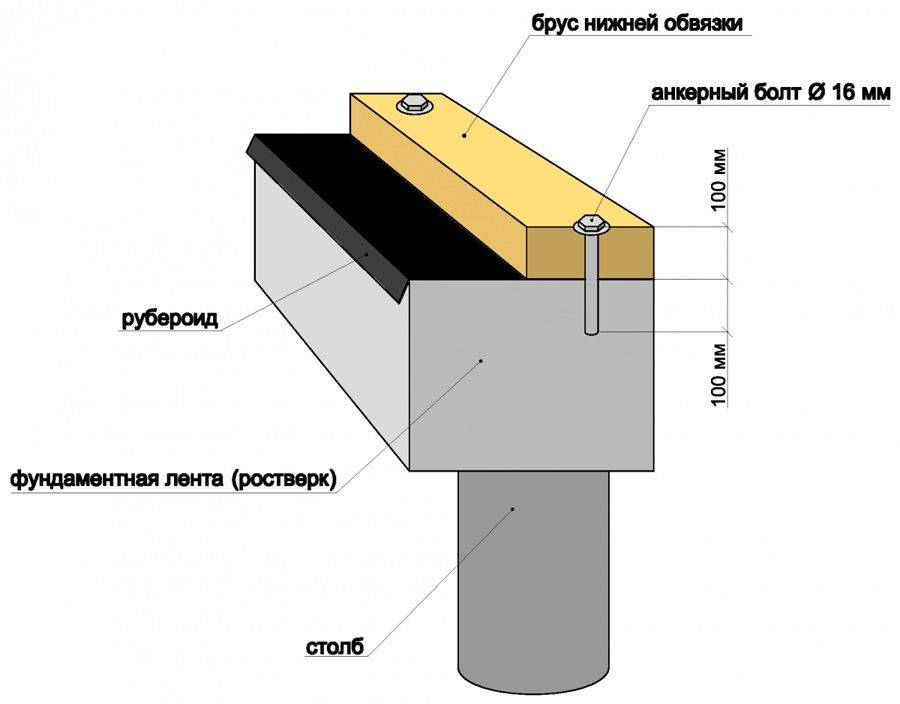

Для крепления нижней обвязки к фундаменту используется два варианта:

• 1 — анкерными болтами, предварительно вмонтированными в фундамент (отверстие под болт в доске, бревне или брусе высверливается во время его укладки и подгонки). Анкерный болт должен быть закреплен в каждом столбе столбчатого основания или по периметру всего ленточного основания
• 2 — соединение гвоздями, которые вбиваются в пробки, которые вмурованы в фундамент на этапе его подготовки под обвязку. Этот метод скрепления считается более надежным

Закрепленная нижняя обвязка еще раз проверяется на горизонтальность по уровню, а затем в ней выполняются отверстия под лаги.

Стоит отметить, что на строительном рынке известно несколько разнообразных технологических решений возведения «каркасников» (финская, канадская и прочие). Для каждой из них предусмотрены материалы для каркасного дома, которые определяют стоимость проекта.

Кстати, об особенностях строительства каркасного дома по финской технологии описано здесь. Каждый застройщик в выборе технологии строительства старается выделить приоритеты по бюджетному вопросу в составлении сметы, трудоемкости процесса, доступности материала и ряду других критериев. И сооружение зданий по финской технологии как нельзя лучше соответствуют большинству этих критериев.

Нижняя обвязка каркасного дома на плите. Устройство верхней обвязки каркасного дома

Верхняя обвязка производится из досок, ширина которых не должна быть меньше 100 мм. В качестве материала можно применить нестроганные доски. Обвязка служит для равномерного распределения веса кровли и любого количества снега, который передается стропилами на стены. Для облегчения работы нижняя и верхняя обвязки производятся из одинакового материала с аналогичным сечением.

Если будущее здание имеет несколько этажей, то необходимо делать два ряда обвязки наверху. Она нужна только снаружи, но, чтобы избежать разницы по высоте, производится также и внутри, хотя и не такую прочную. Сращивать обвязку нужно прямо над стойкой. Крепятся друг с другом оба слоя приблизительно через 20 см, больше промежуток делать не следует.

Крепление верхней обвязки

Крепление можно производить с помощью трех способов:

К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.

К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.

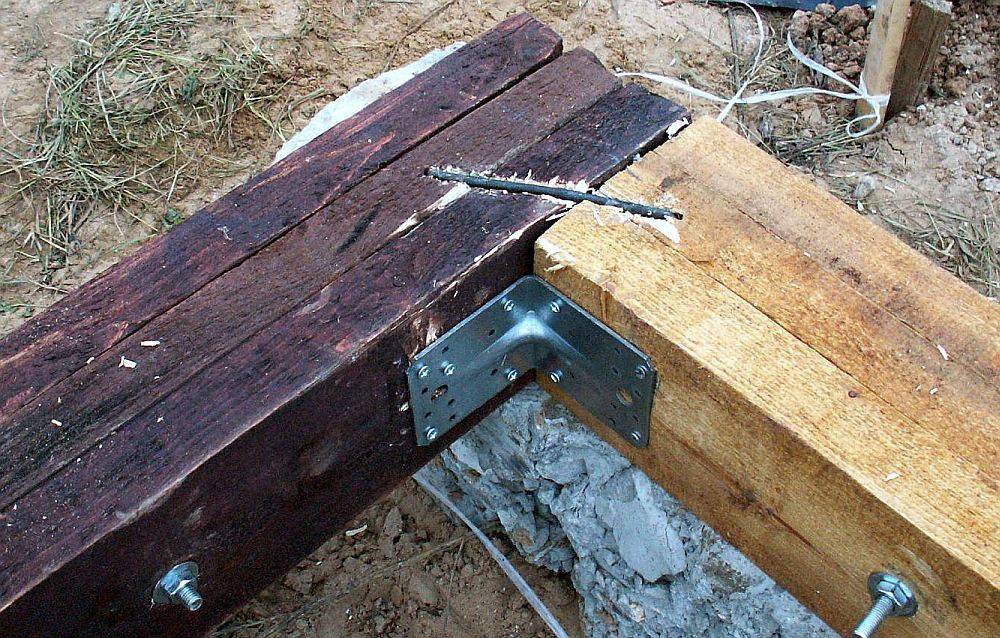

Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.

Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.

В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.

Прочитать позже

Соединения каркаса стен и балок перекрытия

Длительное и безопасное пребывание внутри каркасного строения зависит не только от прочности каркаса ограждающих конструкций, но и от надежности смонтированных перекрытий. Как правило, конструкция этого элемента здания предусматривает наличие балок, которые крепятся непосредственно к нижней и верхней обвязке.

При возведении двухэтажной постройки обычно выполняется еще и промежуточная обвязка. На ее конструкции и укладываются балки междуэтажного перекрытия. Количество несущих элементов определяется проектной документацией. Для обеспечения надежности узла также используются различные виды металлического крепежа, предназначенного специально для подобных узлов, например, болты и анкерный уголок.

Установка лаг перекрытия

Основой потолочного перекрытия будут лаги, подобно тому, как устроено перекрытие чернового пола. Однако следует отметить, что нижние лаги можно дополнительно усилить столбиками, тогда как балки потолочного перекрытия опираются на стены только концами. Можно, конечно, и под них установить дополнительные опоры – но это зависит уже от внутреннего убранства комнат и полезной площади дома.

Если вертикальные стойки принимают на себя вес крыши и кровли, то потолочные лаги – только вес самого пола второго этажа (если второй этаж предусмотрен), а также нарузки от веса утеплителя, мебели и людей. Необходимо учитывать предельный изгиб балки перекрытия на излом. Изгиб балки определяется специальными инструментами.

В данном случае речь идет только об однопролетных крышах — когда стропила не опираются на несущую стену.

Обычно при расчете исходят из того, что изгиб потолочной балки должен составлять не более 1/300 длины лаги для межэтажных перекрытий и 1/250 для чердачных перекрытий. То есть при перекрытии длиной 9 метров максимальное отклонение должно составлять не более 3 см (для чердака – 2,5 см).

После укладки досок всегда имеется небольшой прогиб, но, если обработать их специальным составом, , под нагрузками, данный прогиб уменьшается – доски как бы стягиваются. Балки квадратного сечения, используемые для перекрытия можно заменить на доски меньшей толщины, установленные на ребро. Но в этом случае они потребуют либо врезки либо дополнительного крепления уголками. Да и утеплять такой потолок придется более толстым слоем утеплителя

В целом размер балок перекрытия зависит от

• Количества этажей
• Предполагаемых нагрузок

Соединение балок перекрытия с верхней обвязкой производят следующим образом. Обычно балки укладываются параллельно стороне самой короткой стены, в соответствии с планом этажа.

От чего зависит выбор

Выбор определенного вида фундамента напрямую зависит от удельного веса строения, и типа почвы на участке.

Так, например:

1. Скальные и каменистые грунты – это частицы различной фракции, между которыми нет почвенных элементов. Этот вид почвы считается идеальным для обустройства любого вида фундамента, так как отсутствие влаги в составе не позволяет грунту менять свое состояние.

2. Песчаный грунт – состоит из песка крупной фракции, который пропускает через себя влагу, при этом хорошо уплотняется при строительстве. Глубина промерзания песчаного грунта, составляет 1 метр.
3. Глинистый грунт – неустойчивый, склонный к пучению и размоканию. Промерзает до 1,5-2 метров. Стоит отметить, что если не обустроить хорошую дренажную систему и гравийно-песчаную подушку, то любой фундамент разрушается очень быстро.
4. Супеси и суглинки, которые состоят из глины и песка. Достаточно устойчивый грунт, если в его содержании больше песка, чем глины. Он промерзает на 1,5-2 метра и считается неплохой основой для обустройства любых фундаментов.
5. Торфяники – грунты насыщенные водой, неустойчивые с неглубоким залеганием донных вод. Торфяники обычно находятся на осушенных болотах и могут очень легко затянуть фундамент, особенно если он будет тяжелым.

К сведению! На болотистых и торфяных почвах можно принять только свайный или свайно-винтовой тип фундаментов.

Что касается остальных видов почв, то основное внимание обращают на удельную массу конструкции. Но так как мы рассматриваем строительство каркасной бани – ее вес не очень большой, поэтому можно применить любой из типов в зависимости от финансовых возможностей и опыта

Ошибочная конструкция слоёв стены

Всякий стеновой слой в каркаснике обладает своим назначением. Наиболее часто совершаются следующие ошибки каркасного дома: крепление изоляции плёночного и мембранного типа не в том месте или, напротив, пропуск их в нужных местах.

Главное правило – паропроницаемость используемых стройматериалов обязана повышаться от внутренней поверхности к наружной. Тем более в половом пироге, где частенько делается не как положено: пароизоляция монтируется со стороны земли, а паропроницаемая плёнка из помещения. Основная цель изоляции – не допустить попадания жидкости в утеплитель или намокания каркасной конструкции. А при попадании обеспечить ей максимально быстрый выход.

Внутри стена укрывается пароизоляцией, для предотвращения попадания паров жидкости из жилой комнаты в утеплитель. Снаружи крепится гидроизоляция, которая пропустит жидкость и даст возможность влажному пару покинуть утеплитель.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

• Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
• Соответствие заданным размерам.
• Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
• Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
• Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

• Клееный брус.
• Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

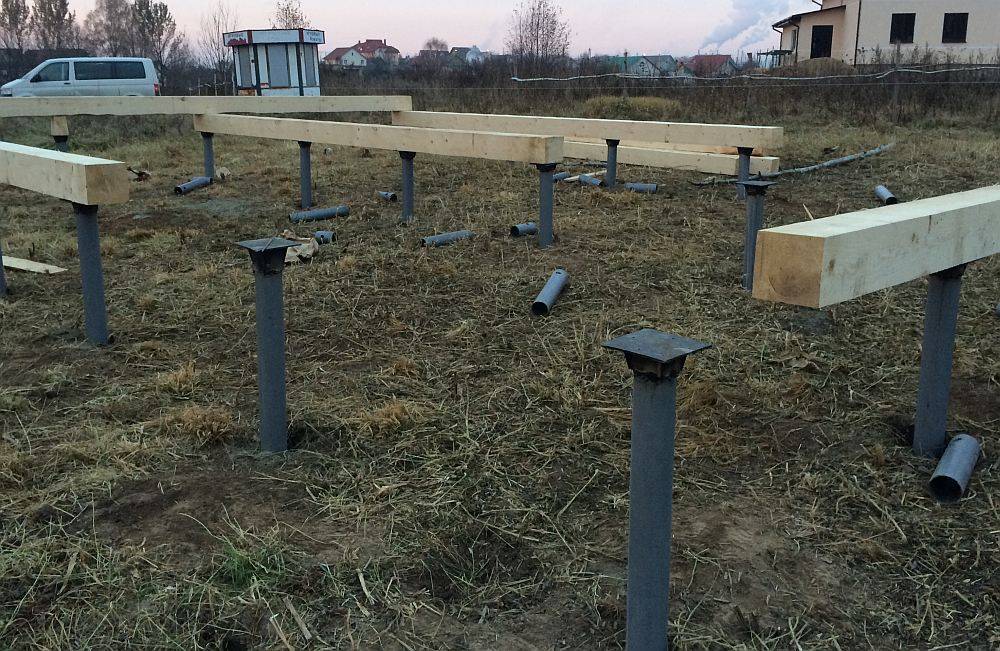

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

• В половину дерева или в лапу. Этот способ подходит для увеличения длины.
• Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
• Коренной шип. Обычно применяется по углам.
• Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

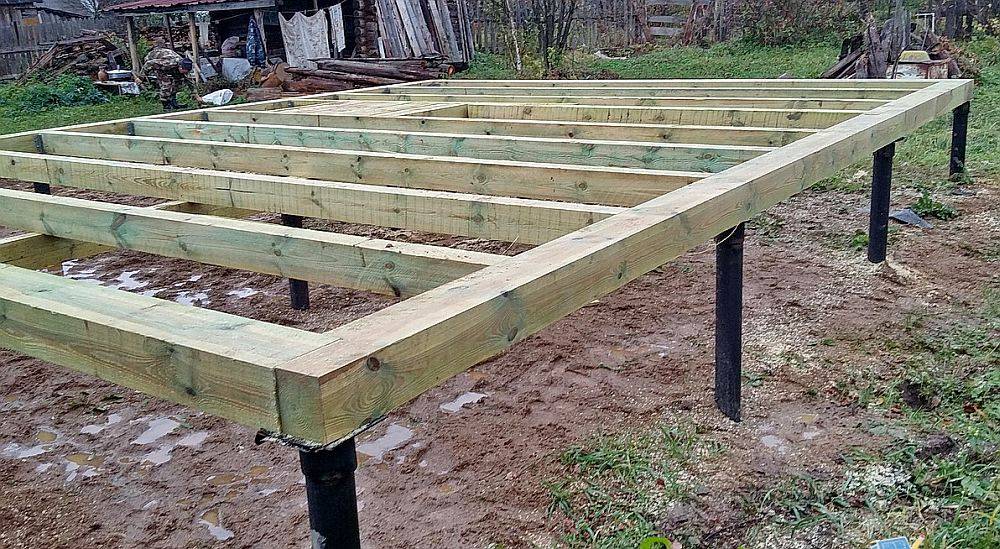

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Монтаж нижней обвязки

Соединение обвязки должно лежать на листе рубероида

Технологией монтажа обвязки может овладеть любой специалист, который знаком с основными принципами строительства. При обустройстве этого элемента необходимо соблюдать определенные этапы:

• выбор и монтаж фундамента;
• закупка и подготовка стройматериалов;
• установка и соединение между собой обвязки.

Монтаж фундамента

Качество обвязки дома напрямую зависит от правильности монтажа фундамента, поэтому нужно подойти к его заливке со всей ответственностью. Перепады на протяжении фундамента не должны превышать 1 см, углы конструкции должны быть обязательно исполнены под 90˚. Отклонение в ту или иную сторону может создать проблемы при дальнейшей установке каркаса здания.

На этапе заливки фундамента в подсыхающий бетон монтируются анкерные болты

При заливке фундамента, когда он начинает схватываться, нужно утопить в нем специальные пробки из дерева или анкерные болты для крепления цоколя и основания. Рекомендуется выдержать расстояние между крепежными элементами 1,5 м.

В случае присутствия перекосов по периметру в ленточном или свайном фундаменте их обязательно нужно выровнять посредством цементного раствора.

Далее прокладывается гидроизоляционный материал. Обычно для этого используют рубероид, который приклеивают мастикой.

Выбор и подготовка материала

В качестве материаля для обвязки рекомендуются хвойные породы

Обвязка каркасного дома своими руками делается без каких-либо усилий, главное, соблюдать нормы и правила строительства.

В качестве материала предпочтение отдается хвойным породам дерева.

В отличие от лиственных пород хвойные имеют ряд существенных достоинств:

• ствол без деформации;
• хорошие прочностные качества;
• пониженная проницаемость влаги;
• длительный срок службы.

Материал для обвязки необходимо хорошо просушить

Из хвойных пород дерева для брусового строительства обычно используют лиственницу, сосну или ель.

Выбор зависит от местности и определяется наличием того или иного материала, надежностью, необходимой плотностью и ценовой политикой конкретного региона.

В качестве формы пиломатериала для обвязки может служить доска, брус или бревно. При этом если имеется необходимость применения пакета досок, то они крепятся обязательно по методу шахмат с использованием разных по длине шурупов.

После покупки сырья и до монтажа обвязки весь пиломатериал необходимо хорошенько просушить и обработать с помощью специализированных антисептиков (они препятствуют образованию плесени и грибка) и антипирена (он улучшит огнеупорные качества и обеспечит защиту от возгорания).

Особенно это актуально для сосны, так как в ней содержится большое количество смолы.

На этапе подготовки древесины нужно определиться с подбором деталей для углов и способом крепления. Различают два метода соединения бруса: в полдерева (когда по краям угловых элементов вырезается прямоугольник) и полулапу (когда срез делают не под углом в 90˚). Для выпиливания можно использовать ручную пилу или электрический рубанок. Подробнее об обвязке смотрите в этом видео:

Установка обвязки

Строго следите за ровностью углов

Этот этап начинают с определения угловых отметок. Необходимо выбрать точку, которая потом будет служить в качестве первого внешнего угла дома.

Его отмечают с помощью вбиваемого гвоздя. Далее определяют остальные точки по периметру фундамента.

Каждый угол должен быть прямым. Рекомендуется это проверить посредством строительного треугольника или специализированного лазера, чтобы потом не было перекоса при возведении стен.

Стыковочные места уплотняют специальной лентой

В первую очередь делается монтаж первоначально отмеченного угла, и начинается укладка пиломатериала. Все стыковочные места необходимо заполнить специальной уплотнительной лентой. Если используется пакет досок, их рекомендуется класть на ребро.

Это нужно для вертикальных сцеплений болтов относительно древесины. По прямым местам обвязка соединяется лобовым крепежом и снова прокладывается уплотнитель. Между собой элементы из досок следует обвязывать посредством металлических скоб и углов.

После того, как обвязка проложена, следует еще раз проверить правильность соблюдения угла 90˚ и горизонтальный уровень всей конструкции. Далее можно заняться вырезанием отверстий для лаг и установкой стен.

Требования к обвязке

В строительстве ко всему выдвигаются определенные требования и нормы, и нижняя обвязка не стала исключением. Чтобы обеспечить безопасность жильцов дома и предотвратить преждевременное разрушение конструкции, необходимо, чтобы этот элемент каркасного дома четко соответствовал следующим требованиям:

Для нижней обвязки используется только новый, качественный и ровный брус. Все элементы конструкции должны быть одинакового размера: если это доски. Их размер составляет 38х140 или 38х100 мм, а если это брус, его размер составляет 120х120 либо 150х150 мм;
Для этих целей рекомендовано использовать хвойные породы дерева (причины описаны выше);
Все пиломатериалы необходимо заранее подготовить, чтобы их срок службы был максимально долгим. В эту подготовку входит обработка древесины антисептиками, предотвращающими гниение, появление паразитов, защищает материал от влаги и т

д;
Важно! Заменить прогнившие детали практически невозможно, поэтому, чтобы сберечь свой дом, важно заранее позаботиться о подобных мелочах.
Стойки дома должны быть максимально прочными;
Ствол, который используется для обвязки, должен быть максимально ровным. Это важно при строительстве каркасного дома;
Важно проследить, чтобы обвязка четко повторяла контур заложенного фундамента

В противном случае образуются пустые полости, в которых скапливается влага, а это приведет к преждевременному гниению древесины.

Наращивание доски для верхней обвязки

Зачастую ширина стены каркасного дома превышает длину стандартных досок. В таком случае под места стыков брусьев нижней обвязки подставляется дополнительная опора. Это неприменимо для досок верхней обвязки – тогда приходится увеличивать число опорных стоек. Впрочем, и вертикальные нагрузки на места стыков уравновешиваются перераспределением их по всему периметру дома. Ничего страшного не произойдет, если под местом стыка вообще не будет опоры, но связывать отдельные доски нужно все же довольно крепко. Это же касается и соединения досок верхней обвязке на углах дома и в местах примыкания к внутренним стенам. Образуется нечто подобное монолитному ленточному фундаменту.

Есть несколько способов соединения досок:

1. Встык. В данном случае доски прижимаются друг к другу торцами и соединяются гвоздями. Гвоздь пробивается под углом через плоскость одной доски в торец другой. Конечно, такое соединение самое непрочное и работает только на разрыв, однако зачастую других нагрузок на него нет.
2. 45-градусный стык («на ус»). В данном случае, торцы соединяемых досок обрезаются под углом 45 градусов и соединяются. Получается, что гвоздь и саморез проходит через торцы обоих досок.
3. В пол-дерева, когда доски пропиливаются на половину толщины на одинаковое расстояние от края. Лишняя древесина скалывается и доски накладываются друг на друга. Соединение гвоздями или саморезами идет через плоскость доски. Такое соединение хорошо работает и на разрыв и на излом.
4. Соединения шип-паз. В этом случае делается несколько пропилов на торце обеих досок, так, что соединение будет достаточно прочным. Такая работа достаточно трудоемка и занимает много времени, но может проводиться для особо ответственных узлов.

Способы соединения одинарных досок

Соединения обвязочного бруса

Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:

• самих углов («в полдерева»);
• в длину («в лапу»);
• угловые («коренной шип»);
• угловые («встык).

Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным.  Правильное соединение бруса – ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.

Крепление балок перекрытия к верхней обвязке

Верхняя обвязка может крепиться 3 разными способами. Каждый из них предпочтителен в определенных условиях:

1. Когда обвязывают одинарными досками – крепление обычно производится к торцу вертикально размещенных стоек. В качестве крепежей выступают саморезы или обычные гвозди.
2. Другой вариант – тоже к торцу стоек, но путем врубки. Глубина врубки рекомендована в размере от 35% до 50% от толщины доски (бруска). Верхний конец стойки помещают в эту выемку. Реализовать этот способ труднее, чем первый, но при этом он и надежнее.
3. Стальные уголки – этот вариант может использоваться и как самостоятельное крепление, и как дополнение к другим. Крепежами здесь выступают саморезы.

Чтобы добиться качественного крепления и не столкнуться с трудностями, можно сочетать гвозди (саморезы) со стальными уголками. В «сумме» они дают очень высокую надежность. А для врубки нужно точно произвести расчеты и не менее точно разметить будущую обвязку, что бывает сложно сделать своими силами.

Узлы деревянного дома каркасного типа

Основные узлы представлены системами перекрытия, кровельными конструкциями и стеновыми системами. В свою очередь, они подразделяются на подузлы. Каждый из них будет рассмотрен ниже.

Элемент, представленный в виде узла нижней обвязки

Узел нижней обвязки, именуется местом крепления к фундаменту обвязочных брусьев. Для осуществления процесса стыковки используют фундаментные болты, хомута или иные способы. Прежде чем заниматься укладкой брусьев производят гидроизоляцию места стыка.

Элемент стыковочный угловой, предназначенный для обвязочных брусьев

В качестве еще одного конструктивного узла нижней обвязки дома каркасного типа выступает место на углах, где происходит стыковка брусьев между собой. Для этого применяют метод «в лапу» либо «вполдерева». Металлическим уголками или болтами пользуются с целью плотного соединения.

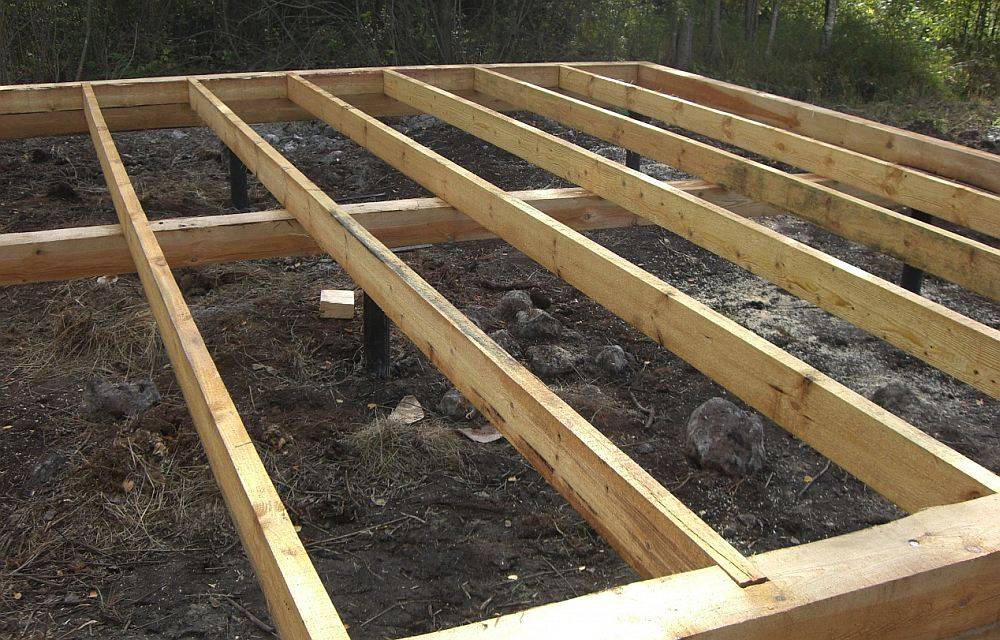

Осуществление монтажа перекрытий балок напольного и потолочного типа

Укладка напольных балок перекрытия производится с необходимым шагом. Местом для их упора служит обвязочный брус. Монтаж потолочных балок осуществляется аналогичным образом.

Осуществление монтажа вертикальных стоек

Каркасный дом начинают возводить с установки угловых вертикальных стоек. Потом уже занимаются сооружением промежуточных элементов. Здесь стоит остановиться на наличии нескольких узлов сразу. Это места, где стыкуются вертикальные стойки в углах с обвязкой как верхней, так и нижней, и те места, в которых соединяются стойки и обвязочные балки между собой. Вертикальные стойки в углах закрепляются с помощью пазов и металлических уголков, как дополнительных элементов. Промежуточные стойки крепят аналогично.

Узловой элемент верхней обвязки

Крепление брусьев верхней обвязки осуществляется так же, как и брусков нижней. Производится стыкование в углах и с каркасными стойками.

Применение дополнительных «связей»

С целью придания прочности каркасу применяют усиливающие его диагональные и вертикальные подпорки. Хотя столкнуться с таким решением можно достаточно редко. Чаще всего для усиления пользуются OSB-плитами, с помощью которых обшивается каркас. Этого вполне достаточно.

Узловые элементы стропильной системы

Под понятием системы стропил подразумевается наличие многочисленных узлов. Существуют узлы опирания стропил, местом расположения которых является коньковый прогон, также можно встретить узлы опирания стропил, что располагаются на брусе верхней обвязки. Можно столкнуться с типами узлов, в которых соединяются стропильные ноги с ригелем, либо иными распорками, либо же — с брусьями контробрешетки. Система стропил иногда подразумевает наличие узла, в котором соединяется обрешетка и контробрешетка между собой.

Соединение стропильных ног у конька между собой может производиться встык или нахлестом. Стропила можно прикрепить к мауэрлату, сделав на них вырубки. Ригели и прочие подпорки представлены в виде досок или брусков. Монтаж брусьев контробрешетки производится с применением аналогичного шага с шагом стропильных ног поверх них. С целью выполнения сплошной или разреженной обрешетки применяется доска, а на тип конструкции непосредственное влияние имеет вид используемого кровельного покрытия. Планируя строительство дома каркасного типа, необходимо ознакомиться с устройством каркасного дома, со всеми нюансами его строительства с целью предотвращения проблем, неожиданно возникающих во время осуществления процесса постройки дома. Собственноручное возведение каркасного дома каждому под силу.

https://www.youtube.com/watch?v=GbTAu5-flfs

Установка нижней обвязки своими руками

После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:

1. Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
2. Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
3. Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;
4. Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более. Схема крепления стен каркасного дома к полу

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
