Отопление каркасного дома своими руками (схемы, фото, видео)

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

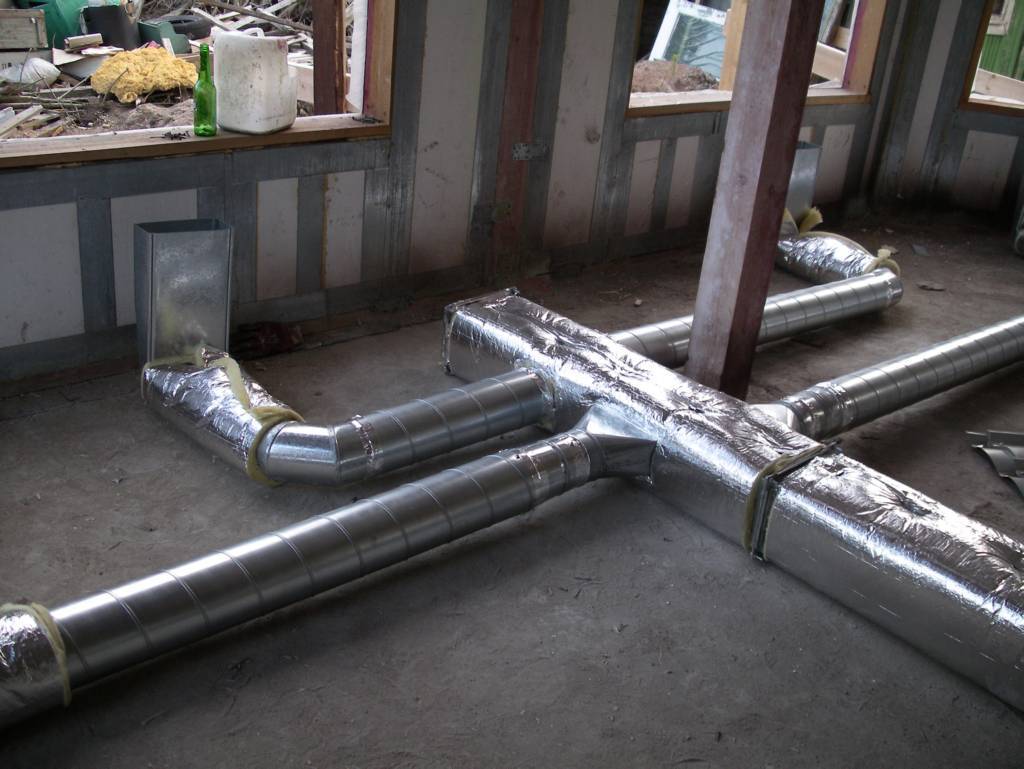

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Нестандартные системы

Сегодня рынок предлагает ряд решений, позволяющих сделать обогрев дома из СИП панелей еще более оптимальным и экономичным. К самым заметным и серийно применяемым системам относятся:

• солнечные коллекторы;
• вакуумные радиаторы.

Рассмотрим общие принципы работы и выгоду для владельцев подробнее.

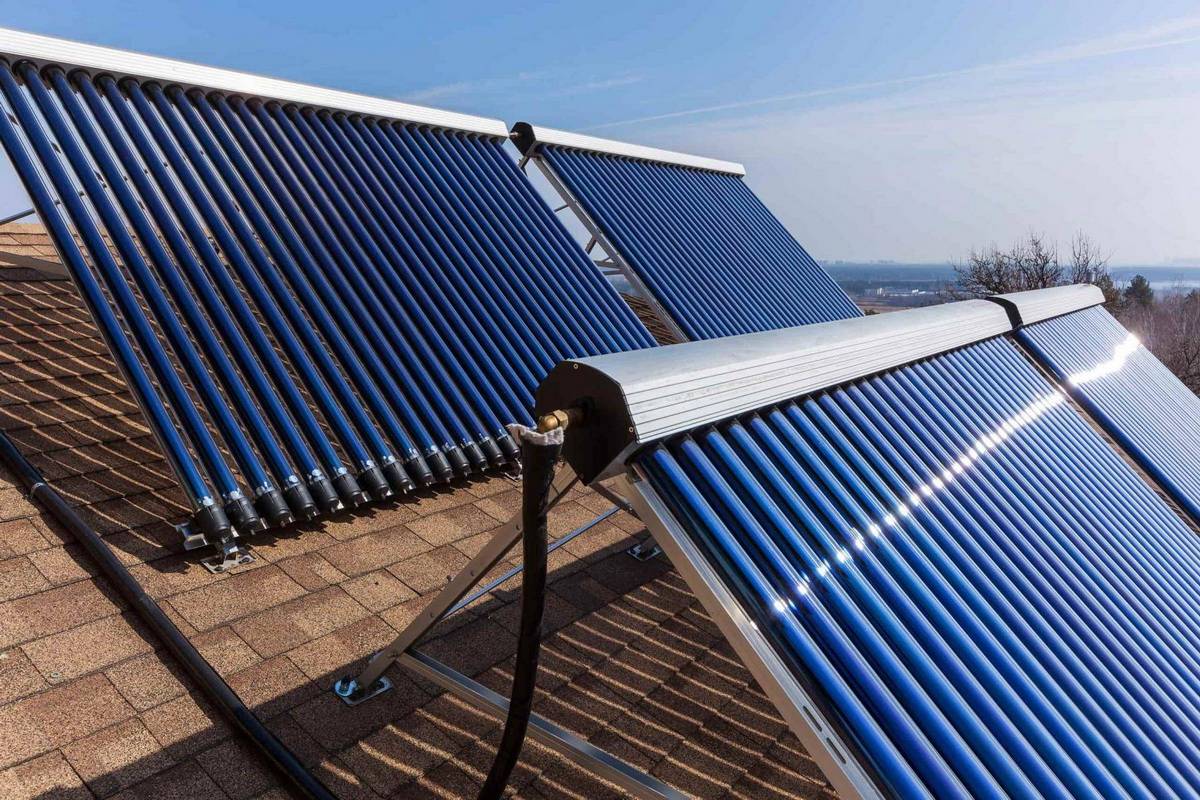

Солнечные коллекторы нагревают воду в собственном контуре, которая может использоваться для вторичного нагрева. Располагая в доме гидроаккумулятор отопления, поступают следующим образом:

• контур теплообменника подключают весной и осенью к солнечным коллекторам;
• зимой гидроаккумулятор отопления нагревается газовым, жидкостным или котлом на твердом топливе.

В результате применения солнечного коллектора есть возможность экономить много топлива, так как основная система отопления будет запускаться гораздо позже, а отключаться — раньше. Одновременно, солнечный коллектор может использоваться как источник вторичного нагрева для систем водоподготовки.

Вакуумные радиаторы выглядят точно так же, как привычные алюминиевые или биметаллические. Однако внутри них — только тонкая трубка, по которой проходит теплоноситель. Из остальной полости радиатора частично откачан воздух и залито небольшое количество состава с температурой испарения в 30 градусов. Происходит следующее:

• при проходе теплоносителя внутренняя жидкость испаряется, заполняет пространство радиатора;
• поверхность нагрета по всей площади, что увеличивает качество отопления.

В результате установки вакуумных радиаторов можно значительно уменьшить количество теплоносителя, если используется обогрев, построенный на классических схемах. Опыт использования таких нагревательных приборов показывает, что они позволяют снижать уровень расходов на закупку топлива до 25-35%, при этом улучшая показатели скорости прогрева помещений до 60%. Также, вакуумные радиаторы позволяют сделать электрический обогрев, который будет отличаться хорошими показателями экономичности.

Отопление каркасного дома электричеством

Электрическое отопление каркасного дома используют в регионах с разным климатом. Оно очень удобное, относительно недорогое в монтаже и простое в эксплуатации. Высокую стоимость электричества можно снизить за счет установки экономичных обогревателей нового поколения.

Для электрического отопления используют разное оборудование:

• теплый пол;
• конвекторы;
• масляные радиаторы;
• тепловентиляторы;
• инфракрасные обогреватели;
• кондиционер и другие.

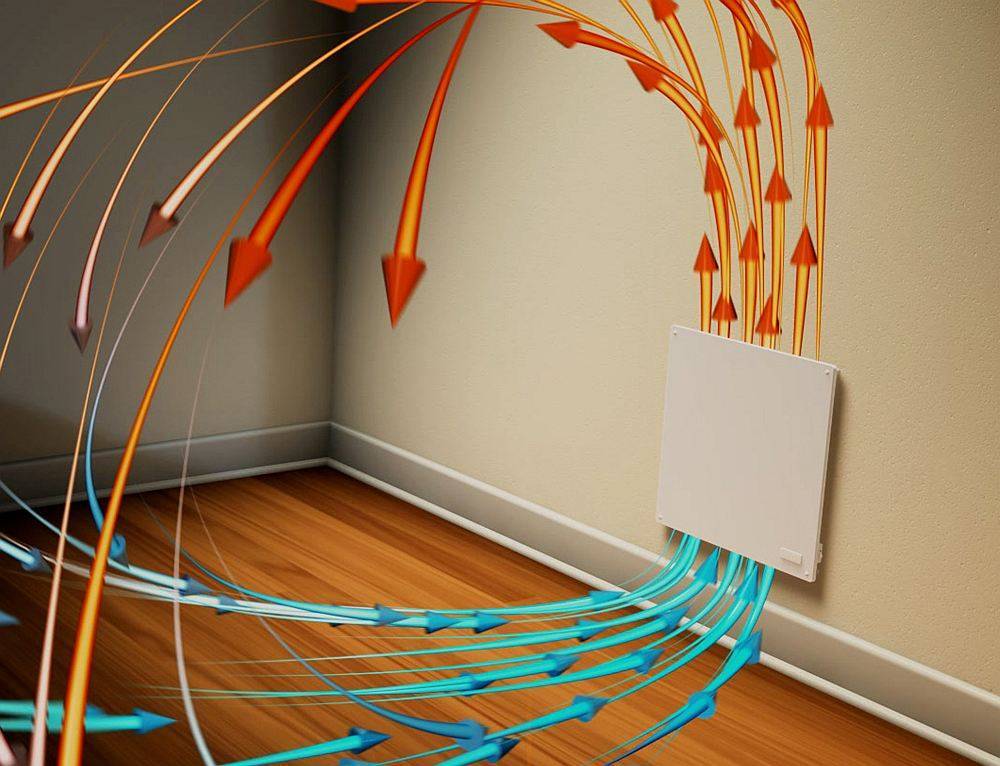

Конвекторные обогреватели

Конвектор – самый популярный прибор для электрического отопления каркасного дома. Принцип его работы заключается в обогреве воздуха. Холодный воздух попадает в конвектор снизу, нагревается и покидает его, устремляясь вверх. Затем воздух начинает циркулировать по помещению, поднимаясь вверх в соответствии с законами физики, а вниз опускается холодный воздух.

Простота этой системы заключается в том, что воздух движется естественным путем, параллельно прогревая помещение. Это позволяет без проблем отапливать даже большие по площади и объему комнаты. Считается, что КПД отопления с использованием конвекторов достигает 90%.

Но у этого способа обогрева есть и существенный минус – расходы электричества очень высокие, то есть, вариант нельзя назвать экономичным. Но сегодня можно встретить в продаже более новые конвекторы, в которых регулируется температура, повышена теплоотдача, что позволяет уменьшить расходы на отопление. Преимущество этих приборов в том, что их можно устанавливать самостоятельно.

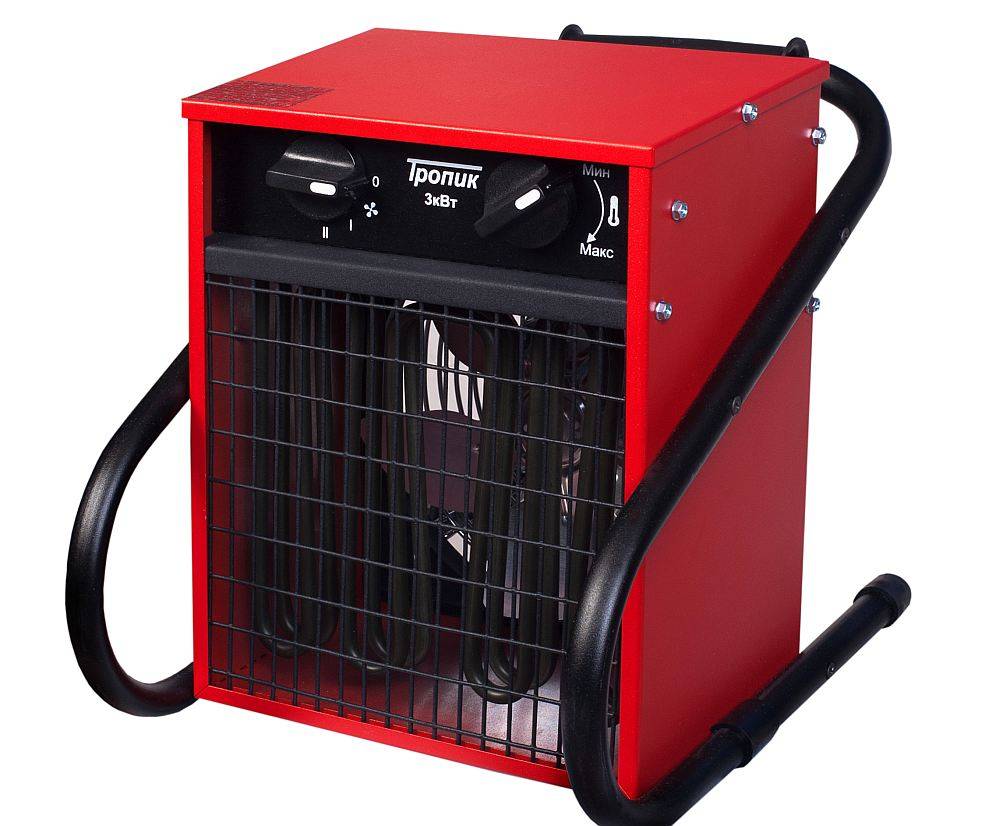

Отопление тепловентиляторами

Тепловентиляторы схожи по принципу работы с конвекторами, но в отличие от них, имеют систему принудительной циркуляции воздуха. За счет этого теплообмен в воздушных массах осуществляется быстрее, а дом прогревается за значительно меньший промежуток времени.

Но при работе тепловентилятора стоит сильный шум, да и затраты на такое отопление будут высокими. Из-за этих недостатков тепловентиляторы не пользуются высоким спросом у владельцев каркасных домов. Этот вариант подходит только для быстрого прогрева помещения в экстренных случаях, а не для постоянного пользования.

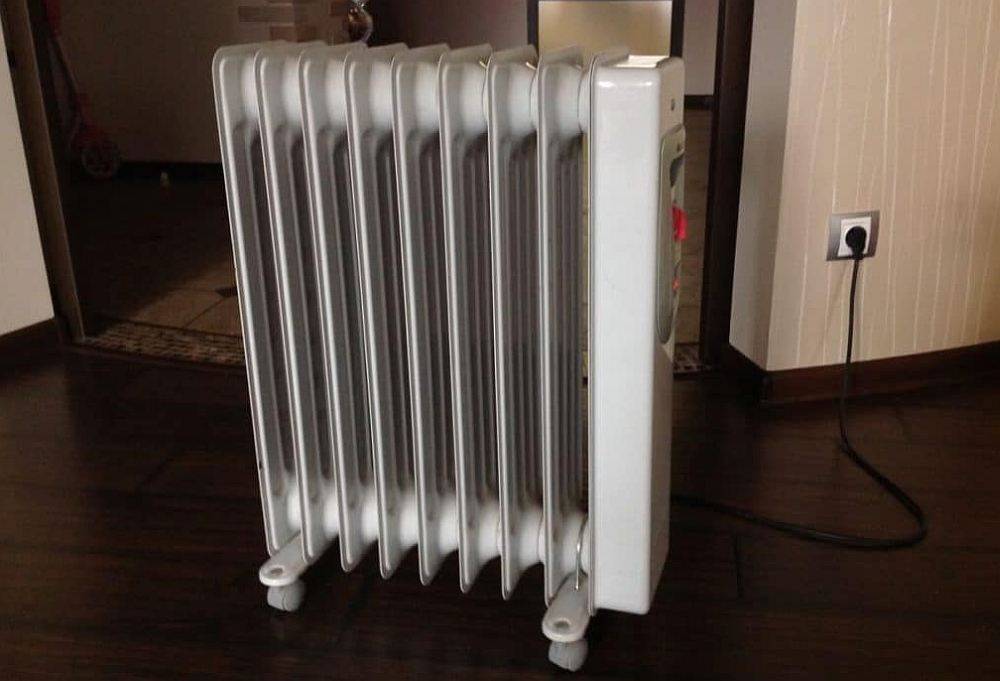

Масляные радиаторы

У масляных радиаторов аналогичный принцип работы, как и у конвекторов, – они подогревают воздух только вблизи себя. С их помощью нельзя обогревать большую площадь из-за отсутствия циркуляции воздуха. Поэтому, если в комнате стоит радиатор, тепло только возле него, а в остальных местах помещения прохладно.

Хоть это и экономичный вариант частичного отопления каркасного дома, он не может использовать для всех помещений. Современные радиаторы оборудованы более продвинутыми аккумуляторами, в которых можно регулировать уровень обогрева. Эти аккумуляторы содержат масло, сохраняющее тепло от электрической спирали и постепенно отдающее его воздуху. Но точной регулировки температуры воздуха добиться на данный момент невозможно.

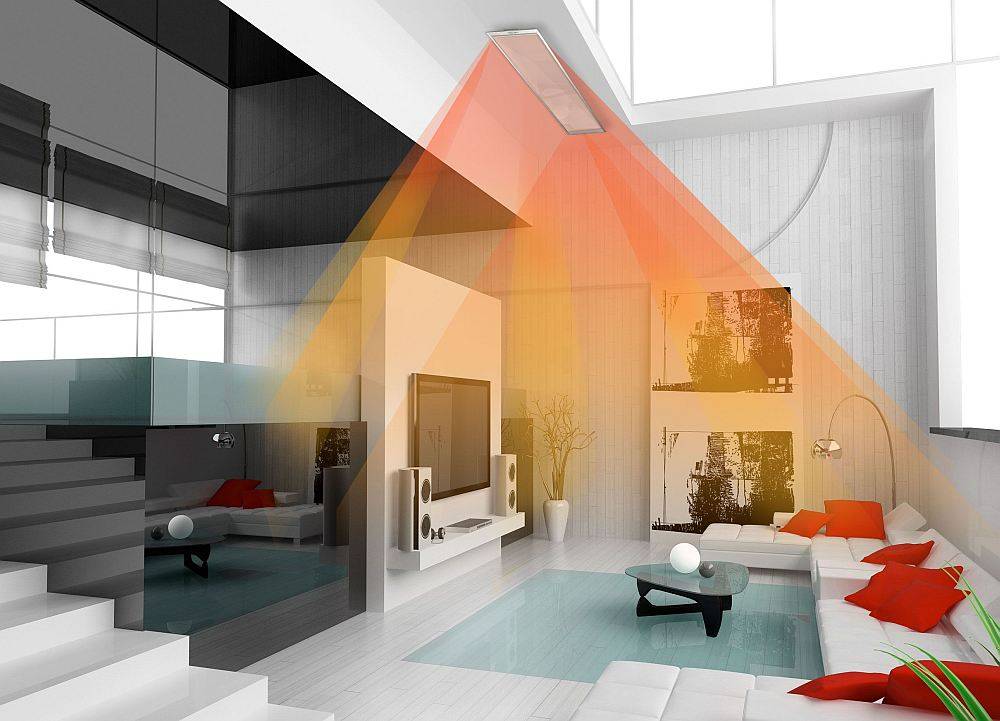

Инфракрасные обогреватели

Еще один современный обогревательный прибор, который применяют в отоплении каркасных домов – инфракрасный излучатель, работающий от электричества. Преимущество в том, что он нагревает предметы, а не воздух.

Практически мгновенно нагретые стены, мебель, плитка, пол в зоне действия начинают также отдавать свое тепло зданию. Благодаря инфракрасным обогревателям можно получить нужную температуру в доме быстро и без сухого воздуха, что очень удобно.

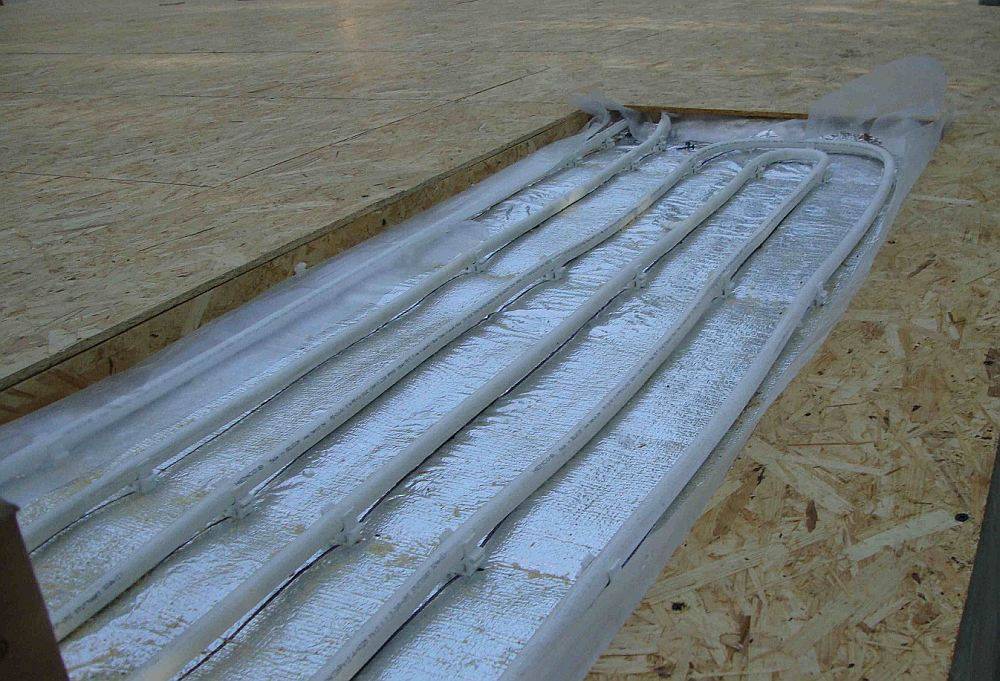

Теплые полы в каркасном доме

Теплые полы делают как в уже готовом доме, так и на этапе строительства. Сейчас это очень популярный вариант отопления, чему есть причины.

1. Во-первых, теплые полы можно расположить зонами (например, в кухне, ванной, в открытой части спальни, на балконе, в зоне отдыха в гостиной).
2. Во-вторых, это очень экономичный вариант обогрева дома весной и осенью, при котором наблюдается максимально идеальная циркуляция теплого воздуха в помещении.

Благодаря тому, что основой каркасного дома служит дерево, хорошо сохраняющее тепло, а стены хорошо утеплены, только теплыми полами можно отапливать жилые дома в южных регионах.

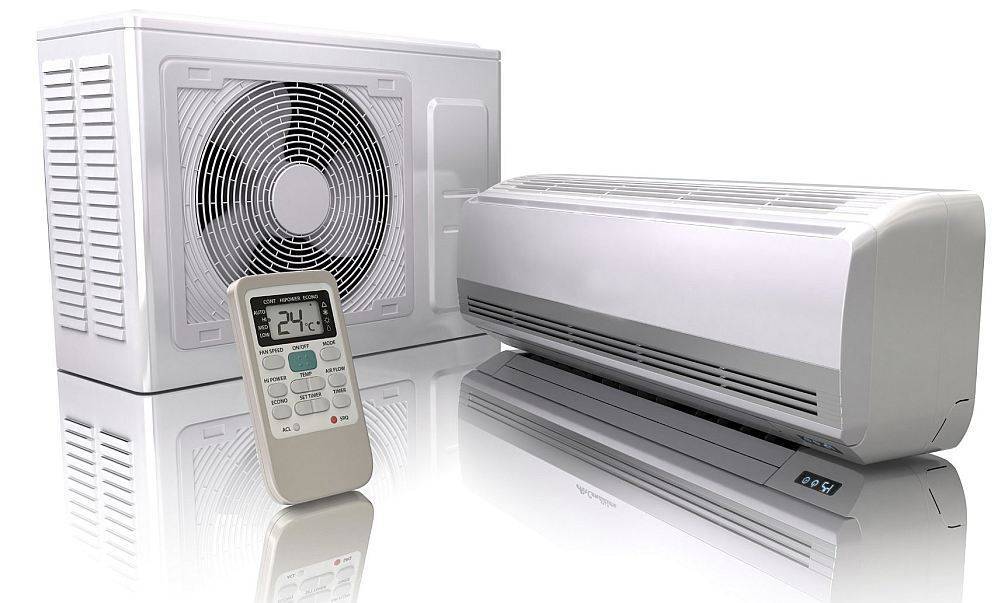

Кондиционер как способ отопления

Еще один электроприбор, при помощи которого можно обогревать каркасное здание – кондиционер. В межсезонье он способен не только охлаждать температуру воздуха, но и делать ее выше. Это способ быстрого подогрева помещения без серьезных трат энергии.

В отличие от вентилятора, новые кондиционеры почти не шумят, а вот старые работают довольно громко. Недостаток кондиционеров в том, что их нельзя использовать при отрицательных значения температуры. А вот в межсезонье это неплохой способ создать в доме комфортную температуру.

Особенности каркасников

Перед тем, как рассматривать варианты, необходимо выявить основные особенности, связанные именно с данным типом строения. Что такое каркасник? Это дом, выполненный по, так называемой, канадской технологии. Популярность на территории СНГ вызвана несколькими факторами:

• Похожие климатические условия Канады с Россией, Беларусью и ближними странами
• Низкая стоимость постройки, которая экономичнее, нежели традиционные методы возведения
• Высокая скорость работы. Так, например, хорошие фирмы могут построить такое жилище в течении месяца
• Довольно хорошая комплектация стен и перекрытий, удерживающих тепло внутри помещения
• Технологичность вкупе с долговечностью. Расчетный срок подобных строений может достигать 100 лет
• Возможность свободной планировки, позволяющей владельцам на этапе проектирования выбрать количество комнат и их размер

Именно последний фактор не позволяет давать каких-то точных рецептов по отоплению. Ведь различная площадь требует различного подхода к обогреву воздуха. Но основные метод остаются теми же. К ним и переходим.

Трубы для разводки

Материал труб имеет важное значение при монтаже системы отопления. Довольно часто выбирают изделия из металлопластика, полипропилена, меди

Нередко используются оцинкованные трубы и модели из нержавейки

Нередко используются оцинкованные трубы и модели из нержавейки.

Каждый тип труб заслуживает отдельного рассмотрения:

• Стальные изделия. Их сваривают друг с другом. Если трубы изготовлены из нержавейки или оцинковки, соединение элементов осуществляется на резьбу. Сложность монтажа таких изделия выше, чем в случае с трубами из других материалов. Это объясняет, почему для монтажных работ требуется вызвать профессионалов.
• Медные модели дольше служат. Подобные изделия способны выдержать существенное давление теплоносителя. Медные трубы спаивают друг с другом. Они используются довольно редко, поскольку стоимость материала высока.
• Полипропиленовые трубы. Материал отличается практичностью и дешевизной. Такие трубы могут быть армированы алюминием и стекловолокном. Соединяют их методом спайки. К преимуществам применения медных труб относятся дешевизна и легкость установки.
• Трубы из металлопластика. Если выбран этот материал, особых навыков для установки системы не потребуется. На внутренней поверхности труб не появляется осадка. Элементы системы соединяют фитингами. К недостаткам труб относят увеличение риска протечек с каждым годом.

Такие особенности выбора труб из различных материалов необходимо учитывать.

Как видно, существует множество особенностей создания разводки в частном доме. Это обусловлено различиями в площадях строений и их этажности

При выборе определенной схемы важно учитывать такие параметры. Установка системы отопления должна подчиняться заранее созданному плану разводки

При проектировании схемы лучше заручиться поддержкой профессионалов

Это поможет сделать систему отопления максимально эффективной

При проектировании схемы лучше заручиться поддержкой профессионалов. Это поможет сделать систему отопления максимально эффективной.

Формирование стен: утепление, гидро- и пароизоляция

Для того, чтобы дом был как можно более теплым, стены формируются послойно, благодаря чему по тепловым характеристикам дом получается гораздо теплее, чем, скажем, из блоков.

Однако на качество каркасного здания влияют многие факторы, среди которых – качество материалов для стен, утеплителя, изоляционных материалов.

Схема стены каркасного дома

Утеплитель не сделает дом теплым, если в доме нет системы отопления, однако позволит сохранить тепло в течение долгого времени. Поэтому к выбору утеплителя необходимо подойти серьезно.

Два основных материала для утеплителя – это пенопласт и минеральная вата. Подробнее про них вы можете почитать в нашем специальном разделе.

Как сделать утепление каркасного дома пенопластом, читайте здесь, а минеральной ватой — тут.

Какой вы утеплитель вы не выбрали, обратите внимание на следующие факторы:

• утеплитель должен крепко примыкать к брусу, не оставляя щелей.
• утеплитель должен надежно быть защищен гидроизоляционной пленкой со стороны улицы
• утеплитель должен соответствовать всем принципам безопасности и не выделять вредных веществ (китайские материалы этим грешат)
• утеплитель должен иметь сертификат качества и нужную плотность

Чтобы уложить утеплитель, помните: пенопласт укладываем снизу вверх, минеральную вату матами – снизу вверх, минеральную вату рулонами – сверху вниз.

Когда утеплитель установлен, снаружи его необходимо защитить гидроизоляционной пленкой. Она должна полностью укрывать всю стену, без разрывов, щелей и пр.

А изнутри стену точно также укутываем пароизоляционной мембраной. Эта мембрана позволяет лишней влаге выходить из стены в комнату, и не дает пройти воде снаружи в стену.

Последний слой стены – это плиты ОСБ или другие. Плиты ЦСП гораздо лучше, чем чисто деревянные, но и стоят дороже.

Стены собраны, и остается сделать внешнюю и внутреннюю отделку.

Кровлю также можно сделать своими руками. Сперва выводятся фронтоны, а потом стропильная система.

Чердачное помещение можно утеплить, но это не всегда нужно. На даче чердак лучше оставить без утепления для хранения нужных вещей, сушки фруктов и пр.

Утепленный чердак или мансарда имеют многослойную структуру, точно такую же, как и стены.

На плиты можно укладывать кровельный материал сразу, если это, к примеру, гибкая черепица. Но чаще всего необходимо провести дополнительную обрешетку.

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

1. Естественное течение теплоносителя.
2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

• температура воды одинаковая;
• при случае отключения одной или более батарей, температура в других будет неизменна,
• в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

• попутная;
• тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

Электрокотел

Установить котел на электричестве можно и самостоятельно, однако следует учитывать ряд нюансов:

• Сечение проводов должно соответствовать требованиям, указанным в документах к оборудованию;
• Размещение выключателя допускается только в одном помещении с котлом;
• Если планируется использовать бойлер, то находится он должен выше электрокотла;
• Прокладка проводки в каркасном доме должна быть сделана заблаговременно;
• Монтаж электрического оборудования требует строго соблюдения техники безопасности дабы избежать удара током;
• Котел требуется регулярно обследовать на предмет течей и порчи изоляции.

Альтернативное отопление для коттеджа или частного дома

В качестве альтернативных источников тепловой энергии чаще всего применяются тепловые насосы или солнечные коллекторы. Последние могут быть еще и источником электричества. Стоимость такого оборудования на данный момент астрономическая и позволить их себе могут только владельцы больших очень больших жилых объектов, где такие инвестиции окупятся за обозримый срок. В развитых странах правительства активно субсидируют применение такого оборудования. Ну а на пространстве бывшего СССР использование тепловых насосов и солнечных коллекторов оказывается гораздо дороже газа, угля и даже электричества.

Правила обустройства котельной

Рекомендуется оклеить пол керамической плиткой, а стены выложить из огнеупорного кирпича. Такая мера уменьшит вероятность пожара.

Пол с деревянным или иным горючим покрытием в радиусе 1,2 м от центра топочной дверцы котла защищают настилом из стали толщиной 1,2 мм на теплоизоляционной подложке из асбеста или базальтового картона.

Стены покрывают огнестойкой штукатуркой, например, на основе вермикулита. Толщина слоя – 25 мм.

Между отопителем и стенами выдерживают следующие расстояния:

• со стороны топочной дверцы – 2 м;
• по бокам и сзади – 0,8 м.

В котельной устраивают дежурное и аварийное освещение. На случай разгерметизации контура ее оборудуют подключенным к канализации трапом или приямком глубиной 0,5 м.

Стены котельной желательно выложить из кирпича.

При мощности теплогенератора до 30 кВт дрова и уголь разрешается хранить возле котельной в ящиках из огнеупорного материала. Минимальное расстояние до топки – 1 м.

Принцип работы газового котла настенного типа

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

К основным элементам системы относят:

1. Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
2. Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
4. Циркуляционный насос. У мощных моделей может быть два таких элемента.
5. Автоматику котла или систему устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла.
7. Вентилятор. Используется только в турбированных моделях.
8. Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

Требования к помещению

Первая задача — выбор места монтажа. Базовые нормы изложены в СНиП 31.02.2001. Запрещена установка в жилых помещениях, ванной или туалете. Возможен монтаж в цокольной комнате, но не в подвале. Также нельзя монтировать на чердаке. Для мощного оборудования свыше 36 кВт нужно обустраивать отдельную котельную.

Нужно учитывать основные требования — газовый котел в деревянном доме мощностью до 60 кВт может быть установлен в помещении с такими параметрами:

• Минимальный объем – 15 м?. Для каждого киловатта энергии свыше нормы нужно прибавить 1 м?.
• Высота потолков — от 2,5 м и выше.
• Наличие принудительной и естественной вентиляции.
• Искусственное освещение должно дополняться естественным.

Место монтажа изолировано от жилых помещений дверью, если установка осуществляется в отдельно стоящей котельной – должен быть выход сразу на улицу.

Монтаж настенного газового котла в деревянном доме в отдельной котельной выполняется по таким правилам:

• стандартные требования к объему и высоте потолков – 15 м? и 2,5 м;
• внутренняя отделка стен огнестойким материалом с пределом огнестойкости 0,75 ч;
• нормальное освещение помещения – искусственное и естественное;
• наличие вентиляционных систем.

Помимо двери на улицу возможно наличие дополнительного дверного проема в дом

Важно, чтобы обеспечивалась герметичность — продукты сгорания не должны попадать в здание. Параметры вентиляции зависят от типа камеры сгорания – закрытая или атмосферная

Для второй значение воздухообмена не должно быть менее 3-х объемов котельной в час. Дополнительно учитывается расход воздуха на горение. Этот параметр указывается в паспорте котла. Расстояние от отопительного оборудования до вентиляционного отверстия — не менее 2-х метров. Площадь остекления зависит от объема котельной. На 1 м? требуется 0,03 м? светового проема. Важно – это показатель чистого притока света, без учета ширины рам и импостов.

Отопление каркасного дома электрическими теплыми полами

Еще один, набирающий популярность вид отопления каркасного дома – это отопление теплыми полами. В данном случае электрическими.

Это тоже достаточно эффективный способ отопления, поскольку источником тепла в данном случае будет не какой-то локальный прибор, а практически вся поверхность пола – т.е. тепло в комнатах будет распределяться достаточно равномерно и более-менее эффективно.

Тем не менее, в данном случае, все равно будет иметь место небольшой перегрев воздуха на уровне пола и недогрев под потолком – пока нагретый полом воздух естественным путем дойдет до потолка, он слегка остынет. Хотя ходить по такому полу можно будет босиком даже зимой, да и дети, играя на полу, не простудятся.

Электрические теплые полы обычно имеют регуляторы температуры и достаточно безопасны, хотя потоп в каркасном доме с теплыми полами лучше все-таки не устраивать.

Однако, если вы хотите использовать электрические теплые полы для отопления каркасного дома, нужно принимать во внимание несколько моментов. Во-первых, это все-таки отопление электричеством, а значит, как и при любом отоплении электричеством, затраты на используемую электроэнергию будут весьма высоки, хотя и ниже, чем при отоплении например электроконвекторами. Во-первых, это все-таки отопление электричеством, а значит, как и при любом отоплении электричеством, затраты на используемую электроэнергию будут весьма высоки, хотя и ниже, чем при отоплении например электроконвекторами

Во-первых, это все-таки отопление электричеством, а значит, как и при любом отоплении электричеством, затраты на используемую электроэнергию будут весьма высоки, хотя и ниже, чем при отоплении например электроконвекторами.

Во—вторых, Любой теплый пол, хоть электрический, хоть водяной, будет в первую очередь греть именно пол. Это не очень существенно на втором этаже, но достаточно существенно на первом – хорошо прогретый пол первого этажа, особенно если он снизу бетонный, будет и хорошо излучать тепло на улицу – т.е. у такого дома будут несколько выше теплопотери, а значит, и затраты на отопление повысятся, так как потребуется большая мощность нагревателей. Впрочем это справедливо и для водяного отопления с радиаторами под окном – радиаторы в первую очередь греют стены, повышая перепад температуры между нагретой стеной и холодным зимним воздухом – а значит и повышая теплопотери таких стен.

В-третьих, ученые сейчас проверяю гипотезы о том, что над электрическим теплым полом воздух ионизируется, а значит и притягивает пыль. С пылью конечно бороться просто – надо чаще пылесосить. С ионизированным воздухом сложнее – если отрицательная ионизация в небольших дозах полезна (воздух становится как после грозы), то о положительной ионизации такого сказать нельзя. Да и любые ионизиторы врачи рекомендуют включать на короткие периоды времени, не больше получаса…часа, а отнюдь не постоянно (как будет работать электрический теплый пол в системе отопления каркасного дома, по крайней мере, зимой). Впрочем, вопрос с ионизацией теплых полов пока еще все-таки недостаточно ясен. Соль ведь в свое время тоже объявляли вредной. Или мясо и масло. Особенно когда они были в дефиците во времена СССР.

И наконец, последнее – электрический теплый пол способен обеспечить ваш каркасный дом только теплом. Если же вы хотите еще и оптимальную влажность, свежий и чистый воздух или кондиционирование – в дополнение к теплому полу потребуется еще много другого оборудования.

Ориентировочная стоимость оборудования каркасного дома инфракрасными пленочными теплыми полами для отопления под ключ – от 1 200…1 500 руб/кв.м.

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

• в экстремальные холода;
• во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
• в межсезонье (в одиночку).

Применяют разные схемы подключения:

• параллельную;
• последовательную;
• каскадную.

Виды электрических обогревателей

После принятия решения отапливать дом электричеством необходимо выбрать один из возможных электроприборов:

1. Теплый пол.
2. Электроконвекторы.
3. Тепловентиляторы.
4. Масляные радиаторы.
5. Инфракрасные обогреватели.

Наиболее комфортным способом обогрева являются теплые полы. Их температура легко контролируется, есть даже функция регулировки включения и отключения по таймеру. Единственный минус – необходим капитальный монтаж.

Электроконвекторы, тепловентиляторы и масляные радиаторы мобильны и не требуют специальной установки. Они монтируются оперативно, при этом нет необходимости в специальных навыках – достаточно следовать инструкции. Однако эти приборы расходуют слишком много электроэнергии.

Высокий коэффициент полезного действия фиксируется у инфракрасных излучателей. Они эффективно нагревают воздух в помещении и позволяют сэкономить.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.
