Самодельная пилорама из бензопилы

Как создают самоделки из бензопилы?

Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

• мощный мотор;
• компактность;
• относительно небольшой вес;
• автономность;
• возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

• насосы;
• болгарки;
• лодочные моторы;
• велосипеды и мопеды;
• ледобуры;
• мотоблоки;
• лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

• пилорамы из бензопилы;
• снегоходы и снегоуборочные приспособления;
• вертолеты;
• электростанции;
• аэросани;
• ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

• «Урал»;
• «Штиль»;
• «Дружба».

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

• Бензопила.
• Сварочный аппарат.
• Металлические трубы квадратного сечения.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

• Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
• Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
• Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

• После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
• После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
• Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

• сварочный аппарат с электродами;
• шурупы;
• гвозди;
• столбики;
• электропила;
• роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

1. Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
2. Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
3. При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
4. Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
5. Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
6. Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

• Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
• Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
• Изготовить салазки можно из 50 мм доски;
• Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты компании «Логосоль». В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

1. Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
2. На корпус надевается хомут из металла и закрепляется винтами по краям.
3. Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
4. Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
5. Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

• Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
• Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.

Originally posted 2018-07-04 07:46:16.

Конструктивные особенности пилорамы из бензопилы

Самодельная переносная пилорама на базе бензопилы

В то время как машины заводской сборки в основном являются стационарными, самодельные более выгодны и их легче переносить. Это определяет особенности конструкции. Если в заводском агрегате режущая часть крепится на раме, то в самодельном пильном полотне она устанавливается в специальной раме, сваренной из металлического профиля. Он действует как ограничитель хода, а также определяет равномерность реза.

правда, иногда в хозяйстве можно встретить стационарную модель, которую предприимчивые хозяева собирают в специально отведенном для этого месте на участке. Здесь уже применяется более массивный металлопрокат — швеллер и уголок, из которого делается грядка для ствола дерева. Огромная тележка с прикрепленной бензопилой перемещается по стволу по направляющим с помощью роликов. Такие изделия хоть и дают более точный срез, но гораздо сложнее и дороже в производстве, поэтому оправдывают себя только там, где необходимо работать с большим объемом или длительное время.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Насадки для работы

Как распилить бензопилой бревно на доски? С преимуществами данного метода все стало ясно, а далее стоит обратить внимание, что работы проводятся с использованием определенных насадок, которые подходят для разного рода работ. Есть насадка, которая применяется для распиловки бревна вдоль, а называется она достаточно просто – насадка для продольной распиловки

Естественно, что в данном случае весь рабочий процесс будет проходить в горизонтальном положении. Процесс работы такой насадкой гарантирует получение досок одинаковой толщины. Готовые материалы придется просушить, после чего их можно будет использовать для нужного дела

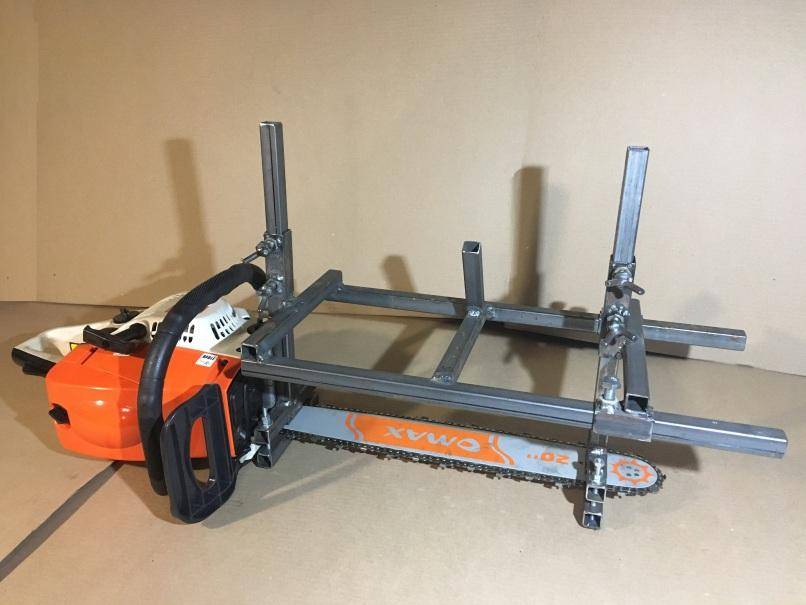

Есть насадка, которая применяется для распиловки бревна вдоль, а называется она достаточно просто – насадка для продольной распиловки. Естественно, что в данном случае весь рабочий процесс будет проходить в горизонтальном положении. Процесс работы такой насадкой гарантирует получение досок одинаковой толщины. Готовые материалы придется просушить, после чего их можно будет использовать для нужного дела.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Полезные советы

Чтобы работа на созданной своими руками пилораме была не только эффективной, но и безопасной, а также комфортной, необходимо соблюдать простые правила и помнить о некоторых тонкостях эксплуатации:

Работать с пилорамой следует в специальных средствах защиты. Необходимо надеть рукавицы, халат, защитные очки. Можно сделать дополнительную защиту также для подвижной рамки

Для этих целей подойдет акрил или пластик
Правильно сделанные щитки помогут защитить при работе от острых зубьев пилы и опилок.
Перед началом работы важно проверить все основные узлы, уделив особое внимание устойчивости конструкции.
Если пилорама оснащена двигателем, необходимо тщательно проверить всю проводку и осуществить монтаж переключателей.
При длительной работе на пилораме может возникнуть сильное чувство жажды. Чтобы не прерывать работу и избежать такой неприятности, можно установить вытяжку для устранения пыли и других примесей.

Вот и все тонкости, которые следует знать для создания эффективно работающей, надежной и долговечной пилорамы. Удачи!

Лодочный мотор

С двигателя мотопилы снимают пильную гарнитуру, удаляют ведущую звездочку. Переделывают муфту, вытачивая меньшую чашечку и заменяя стягивающую пружину, что позволяет уменьшить массу узла, снизить силу сцепления. Соединяют через муфту вал мотора и редуктора.

Для монтажа используют швеллер:

• в верхней полке устраивают необходимые отверстия для крепления двигателя с редуктором;
• нижнюю полку снабжают отверстием, приваривают в него трубку соосно с выходным валом редуктора.

Через трубку продевают вал, который передает вращение гребному винту, и соединяют с выходным валом редуктора. К ней крепят крепежно-поворотный узел, который используют для установки мотора на транец лодки, подъема и опускания гребного винта в воду.

На нижнем конце трубки устанавливают редуктор, который принимает вращение от вертикального вала и передает горизонтальному. На последнем устанавливают гребной винт, который будет двигать лодку.

Материалы и сборка дисковой мини-пилорамы

Дисковое пильное оборудование имеет свои конструктивные особенности. Агрегат состоит из столешницы, под которой находится вращающийся при помощи мотора инструментальный вал. Для изготовления самодельной мини-пилорамы понадобятся такие комплектующие материалы:

• Строительные козлы.
• Металлические пластины толщиной более 4 мм.
• Крепежные детали.
• Электрический двигатель мощностью 2 кВт. Его можно заменить бензиновым мотором, чтобы переносить в места вырубки деревьев.
• Пильные диски диаметром 500 мм приобретаются в магазине либо сделать самостоятельно, используя трехмиллиметровые дюралюминиевые листы.
• Диски выступают над рабочей поверхностью стола. Двух-трех зубьев достаточно, чтобы распиливать разные породы деревьев.
• Инструмент, обрабатывающий дерево и металл.

Чтобы собрать дисковую пилораму, необходимо выполнить такие действия:

1. Из строительных козлов, скрепленных досками, делается рабочий стол.
2. На него устанавливается и фиксируется шурупами металлическая пластина.
3. Посередине делается технологический зазор для режущего инструмента.
4. Устройство закрепить под столешницей так, чтобы диски располагались между пластинами. Элементы закрепить винтами.
5. Простая конструкция пилорамы имеет П-образную форму.
6. Упорная планка на столе удерживается струбцинами.

Чертежи дисковой пилорамы

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Как сделать пилораму своими руками

Изготовить данную конструкцию своими руками достаточно просто, если у вас в наличии имеется чертеж или схема будущей пилорамы. Для начала необходимо определиться, с какой целью вы будете использовать устройство. Как правило, пилораму используют для работы с бревнами, тонкими досками и рейками.

Чертеж пилорамы из бензопилы.

Готовые чертежи можно с легкостью найти на сайтах производителей деревообрабатывающих конструкций. Однако следует помнить, что на этих порталах можно почерпнуть для себя только примерную схематическую расстановку. Часто в данных схемах можно обнаружить устройства высокой мощности. Для бытового использования в них нет необходимости, так как себестоимость пилорамы возрастет в несколько раз. Кроме того, расход топлива будет выше.

Схему, по которой будет изготовлена пилорама, можно сделать самостоятельно. Главное, чтобы на ней вы рационально разместили основание, полозья и станину. Не стоит забывать об установке зажимного корпуса, который будет располагаться между полозьями рельсов. Обязательно определитесь с габаритами станка.

Перед началом изготовления самодельной пилорамы из бензопилы выберете подходящее место. Это может быть гараж, ангар или старый сарай. Пилорама из бензопилы может быть установлена даже под навесом. Главное, чтобы станок был устойчивым и полностью безопасным.

Если вы остановили свой выбор на закрытом помещении, то позаботьтесь о вытяжке. Нежелательно устанавливать пилораму в местах с высокой влажностью.

После выбора оптимального места установки займитесь изготовлением основания. Оно должно быть прочно закреплено, чтобы исключить смещения в корпусе и вибрации. Готовые части основания пилорамы следует устанавливать строго параллельно полу. Для этого нужно воспользоваться строительным уровнем. Следите, чтобы подвижная часть не имела свободного хода. Не забывайте о прочных креплениях. В качестве крепежных материалов можно использовать шпильки, анкерные болты.

Схема шинной пилорамы.

После монтажа основания уложите рельсовый путь. Все основание пилорамы должно быть изготовлено из металлических изделий. В зависимости от условий эксплуатации и веса конструкции, в качестве основания можно использовать профильную трубу, швеллер или металлический уголок.

Далее займитесь монтажом крепежа. Он представляет собой длинную раму, которая с двух сторон закреплена различными зажимами. Установку следует производить таким образом, чтобы уложенная на крепеж древесина лежала ровно. Помните, что крепления ни в коем случае не должны быть круговыми, так как шина и цепь не смогут работать должным образом.

После установки крепежа необходимо заняться подвижной частью. Она представляет собой раму, которая движется вдоль рельсов. Подвижная часть должна быть установлена на специальные ролики, которые в свою очередь будут плотно закреплены на раме.

На подвижной части должны быть установлены зажимы, которые будут удерживать пилу

Важно, чтобы зажимы обеспечивали как горизонтальную, так и вертикальную резку древесины. Крепления для подвижной части могут быть любыми. Чаще всего используют хомуты либо коробки из листовой стали

Многие строители придерживаются мнения, что в качестве креплений лучше всего использовать обхваты из металлических пластин

Чаще всего используют хомуты либо коробки из листовой стали. Многие строители придерживаются мнения, что в качестве креплений лучше всего использовать обхваты из металлических пластин.

Как работать на самодельной пилораме

Собранный инструмент обязательно проверяют на работоспособность. Порядок работ:

1. Бревно укладывают на основание и зажимают тисками.
2. Установку разметки делают не только на полозьях, но и на станке.
3. Затем включают пилу и подводят к заготовке так, чтобы ее шина располагалась в центральной точке пропила. Шина пилы застопорится, если движения делать рывками, поэтому распил проводят плавно и медленно.

Работая на портативном инструменте, следует соблюдать меры безопасности. В качестве защиты надевают халат, рукавицы с нарукавниками и очки. Для защиты подвижной рамки от стружки и цепи пилы устанавливают акриловые или пластиковые щитки.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Выбор бензопилы

При желании изготовить самодельный снегоход нужно заняться поиском надежной и удобной бензопилы, которая послужит в качестве основы для будущего средства передвижения

На этапе выбора важно убедиться, что параметры агрегата соответствуют требуемым. В первую очередь учитывается мощность и экономичность. Еще бензопила не должна иметь большой вес

Еще бензопила не должна иметь большой вес.

Для реализации задумки по производству самодельного снегохода часто используется бензопила «Урал». Она характеризуется повышенной надежностью, незначительным весом и хорошей производительностью. К тому же инструмент экологически безопасный и не боится работы в сложных условиях.

Используя такую бензопилу, можно изготовить качественный агрегат, который способен передвигаться по любым снежным заносам.

Что касается технических характеристик, то они выглядят следующим образом:

• Мощность — 3,68 кВт.
• Вес — 11,7 кг.
• Габариты — 46х88х46 см.

Следующей востребованной моделью для производства самодельного снегохода является бензопила «Дружба». Агрегат отличается доступной ценой и неплохими техническими характеристиками. На ее основе можно создать хорошее транспортное средство без лишних узлов и элементов.

Но у модели присутствуют некоторые недостатки, включая увеличенный вес и низкую мощность (1 кВт), а еще отсутствие крепежных мест для фиксации кожуха безопасности. По некоторым рабочим параметрам «Дружба» уступает современным бензиновым пилам.

Бензопила «Штиль» тоже отлично подходит для производства самодельных снегоходов. Являясь экологически чистой моделью, она полностью безвредна. При этом устройство характеризуется незначительным весом и почти бесшумной работой, если сравнивать ее с моделями отечественного производства. Однако стоимость мощного «Штиля» бывает чрезмерно высокой.
