Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Бетономешалка с ручным приводом из бочки

Для приготовления большего количества бетона за один прием традиционно используют бочки от ГСМ (200 л). Существует множество конструкций с горизонтальным или наклонным расположением емкости.

Усовершенствованная самодельная бетономешалка из бочки.

Все они требуют подготовки бочки:

  1. Прорезать отверстие люка. При наклонном расположении бочки его делают ближе к одному краю, для горизонтальной — в середине боковой стенки.
  2. Внутри емкости наварить на стенки 2-4 лопасти. Между краем каждой лопасти и стенкой оставить небольшой зазор.
  3. Приварить петли, закрепляя крышку. Оборудовать ее замком. По периметру отверстия и крышки установить резиновый уплотнитель.
  4. Если крышка у бочки отсутствует, вырезать стальной круг для новой.
  5. В дне и крышке сделать отверстия и насадить емкость на ось. Заварить шов крышки.

Сварить прочное основание из стальных труб или уголка (А-образные стойки, соединенные поперечинами). Закрепить держатели для горизонтально расположенной оси конструкции. Концы оси должны выйти из уключин наружу. К этим частям приваривают рычаги для вращения.

Электроприводные «заводские» бетономешалки

Имея навыки электросварщика и опыт работы с металлом, можно самому изготовить самодельный смеситель, повторяющий заводские модели. Параметры емкости («груши») можно подобрать по схеме или путем измерения имеющегося образца.

Самодельная гравитационная бетономешалка из металлолома

Для изготовления нужны:

  • листовой металл 2,5 мм (для стенок) и 5 мм (для дна барабана);
  • автомобильный маховик, ступица и бендикс (от Волги, КамАЗа или другой машины);
  • подшипники (3 шт.);
  • трубы металлические разного сечения.

Разметить и вырезать детали корпуса груши. Согнуть их и соединить сварным швом боковые части и элементы конусной горловины, но корпус полностью пока не собирать. Из маховика, ступицы и бендикса собрать привод и закрепить его на донной детали конструкции. По краю цилиндрической части корпуса сделать насечки и загнуть к центру окружности. Донную часть вставить в цилиндр до упора в отогнутые насечки. Приварить по окружности. На боковые стенки приварить лопасти. Соединить конус груши с нижней частью корпуса сварным швом.

Собрать станину с опрокидывающим механизмом и посадочным кольцом для груши. Соединить станину и емкость. Установить шкив на вал мотора, соединить с маховиком емкости при помощи редуктора. Мощность двигателя рассчитывают по объему груши: на каждые 200 л нужен как минимум 1 кВт. Радиус шкива подбирают так, чтобы емкость делала 25 оборотов за 1 минуту.

Бетономешалка принудительного типа из жестяной кастрюли

Большой бак легко переоборудовать в простейшую бетономешалку, установив внутри вал с лопастями. Для привода потребуется электромотор мощностью не менее 1 кВт.

Сделайте станину с широко расставленными ножками. Двигатель можно закрепить на станине и соединить ременной передачей со шкивом на валу емкости.

https://youtube.com/watch?v=-LXMVuKFucs

В дне бака прорезать отверстие, в котором закрепить втулку с подшипником и пропущенным через него валом. На часть вала внутри кастрюли наварить 3-4 лопасти, а на внешней части установить шкив.

Выгрузку раствора производят через лючок в нижней части: возле кромки днища вырезать полукруглую деталь. Приварить по краю выреза полоску металла.

На середине дуги вырезанной детали просверлить отверстие, а соответствующее ему — на приваренной полосе. Соединить части болтом с гайкой. Люк открывают движением вбок под днищем. Подготовленную кастрюлю закрепить на станине.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится. Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

  • Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
  • Больше всего подходит в данном случае рамный миксер, который приварен к оси.
  • Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

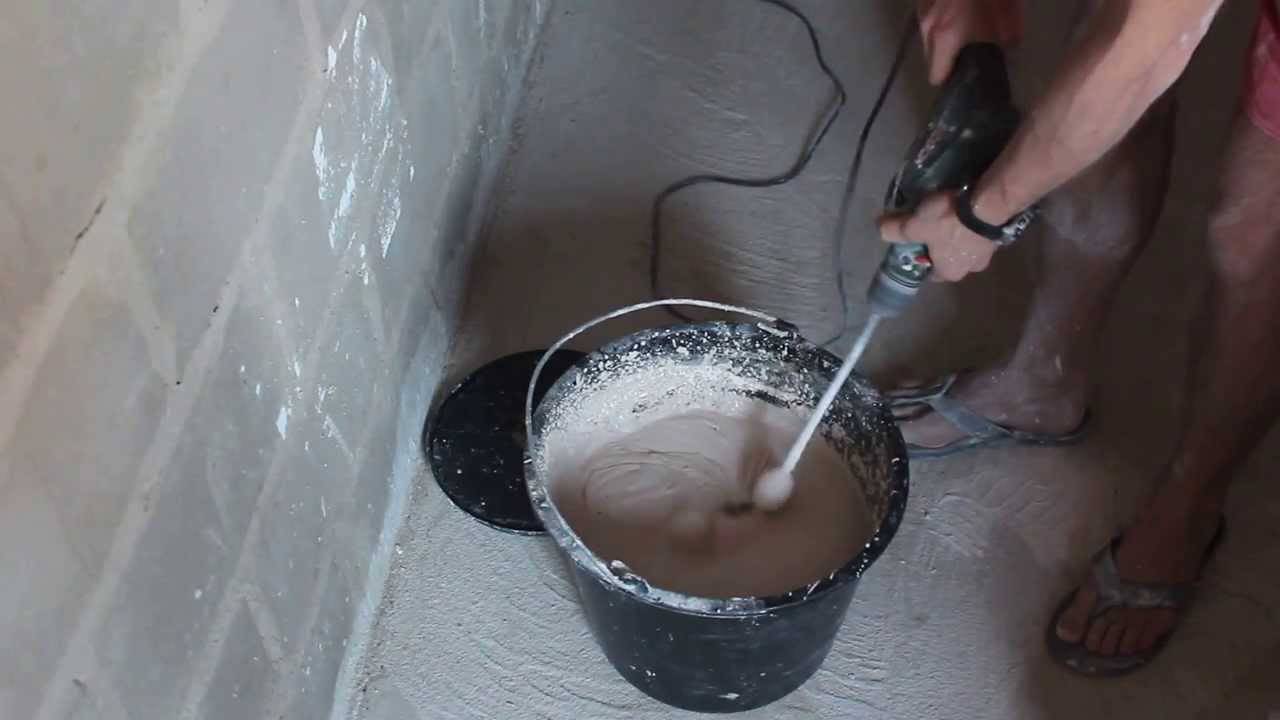

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой. Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр. Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе

И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

  • станину (она может быть как на шасси, так и стационарной);
  • замешивающие рабочие органы;
  • емкость, в которой происходит непосредственно процесс замешивания;
  • разгрузочный механизм;
  • трансмиссию;
  • движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

  1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумя\четырьмя колесами, чтобы легче было его транспортировать.
  2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
  3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
  4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
  5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Опыт использования в строительстве

Самодельная бетономешалка готова, первые испытания прошли успешно. Изучив опыт форумчан, belor44 нашел наиболее приемлемый порядок загрузки компонентов для перемешивания бетона:

  1. Загружал весь щебень;
  2. Заливал часть воды;
  3. Засыпал часть цемента;
  4. Снова заливал воду;
  5. Еще часть цемента;
  6. Понемногу – песок.

Для отмостки гаража хозяин делал раствор покрепче, смешав цемент, песок, щебень и воду в пропорции 1:2:3:0,7 -0,6 и добавив пластификатор С-3.

Чтобы было удобнее, при загрузке форумчанин ставил грушу вертикально. Благодаря этому, в емкости свободно вмещались и перемешивались два ведра на 12 литров цемента, 4 – песка, 6 – щебня, 2 (по 0,7 литра) – воды.

Смотрите другие темы наших пользователей об изготовлении вибро-оборудования: вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.

По материалам участника форума «Дом и Дача»

Преимущества принудительных бетономешалок

Идеальное смешивание и экономия времени – главные достоинства принудительных бетономешалок. Выгода использования данного вида устройств становится понятной после ознакомления со списком главных преимуществ перед другими видами. Главные достоинства , характерные бетоносмесителям это:

  • идеальное смешивание компонентов, независимо от их количества и разницы в их структуре;
  • безупречное функционирование оборудования на любых строительных площадках;
  • значительно меньшие временные затраты на приготовление смеси;
  • разнообразие вариантов оборудования, что позволяет максимально адаптировать его под требования;
  • длительный период эксплуатации, который можно продлить, оснастив лопасти специальными резиновыми защитными насадками;
  • экономия раствора, который не вытекает (при правильной сборке бетономешалки);
  • экономия времени и сил при обслуживании устройства.

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими руками

Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:

  • металл листовой шириной 1,5-2 мм;
  • аппарат для сварки;
  • молоток либо киянку;
  • вальцы.

Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

  1. Центральная круглая секция — 1 шт.
  2. Дно емкости — 1 шт.
  3. Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

Полезные советы

Чтобы работа не прошла даром, лучше не допускать ошибок при изготовлении бетономешалки.

Для этого нужно придерживаться следующих рекомендаций:

  1. Не используйте тонкостенную тару – она ​​быстро выйдет из строя.
  2. Выбирайте подходящую мощность двигателя, иначе он быстро перегреется.
  3. Убедитесь, что основание прочное и устойчивое, учитывая, что во время работы оно будет подвергаться ударам и толчкам.
  4. Не ставьте барабан слишком высоко, пользоваться им будет неудобно.
  5. Защитить двигатель и редуктор крышкой от попадания компонентов смеси.
  6. Не пренебрегайте правилами безопасности при работе с электроприборами.

Бетономешалка, собранная по всем правилам, прослужит долгие годы, избавив вас от утомительной и неприятной работы.

Виды бетономешалок

Изделия разделяют на 2 категории:

  • механические, т. е. с ручным способом вращения барабана;
  • электрические — работают от сети 220 или 380 В.

Для самостоятельного изготовления бетоносмесителя второго вида требуются знания по подключению электромоторов и двигатель, что увеличивает стоимость прибора.

Независимо от того, используется ток или механические усилия, виды бетономешалок отличаются по принципу работы и бывают:

  • принудительного типа;
  • вибрационные;
  • гравитационные.

Механические или электрические?

Выбирая тип привода, оцените собственные возможности. Если участок под строительство не имеет электрокоммуникаций, придется выбрать механический вариант. Чаще всего эта разновидность требует работы с помощником. Придется постоянно прерывать заливку для смешивания новой порции раствора.

Если в работе заняты несколько человек, то часть их может быть занята на выравнивании бетона в опалубке, подготовке и отмеривании компонентов бетонной смеси, а 1-2 человека будут вращать рычаг смесителя. При использовании электроэнергии уменьшается потребность в помощниках.

Принудительные, гравитационные или вибрационные?

Выбирая изделие по принципу работы, нужно оценивать его эффективность и учитывать возможные недостатки.

Конструкция механизма зависит от принципа работы:

  1. Принудительная.
    Смешивает компоненты раствора за счет вращения лопастей на валу внутри неподвижной емкости. В такую мешалку удобно доливать воду и добавлять составляющие смеси во время ее работы, не останавливая процесс.
  2. Гравитационная.
    Отличается от предыдущей тем, что вращается емкость, в которой смешивается порция бетона. Ряд моделей не позволяет добавить компоненты смеси без остановки вращения. Лопасти для перемешивания в механизмах гравитационного типа закрепляют на стенках барабана.
  3. Вибрационная.
    Перемешивание осуществляется за счет вибрации погруженного в смесь элемента конструкции. Вибратор приводит в движение всю массу щебня и песка, компоненты перемешиваются равномерно и без образования пузырьков воздуха. Но загружать нужно сразу весь объем компонентов, для замеса порции раствора работу придется прерывать. Изготовление бетоносмесителя требует наличия электропривода.

Гравитационная бетономешалка.

Объем бетономешалки

Объем барабана рассчитывают с учетом типа привода. Для электрических механизмов ограничивающим фактором будет мощность мотора. Кроме этого, учитывают и потребности: для заливки фундамента потребуется большая емкость, для дорожек или стяжки — меньшая.

Как выбрать бетономешалку

При покупке бетономешалки, для того, чтобы она служила вам долгое время и справлялась с требуемым объемом работ, следует обратить внимание на следующие показатели:

Мощность двигателя бетономешалки

Существует мнение, что мотор мощностью до 700 Вт будет недостаточно мощным. Однако если ваша бетономешалка предназначена для дачи с емкостью барабана до 130 литров, такой мощности будет вполне достаточно. Для беспрерывной работы смесителя нужна мощность выше 1000 Вт.

Напряжение, используемое бетономешалкой

Профессиональные мощные модели, как правило, рассчитаны на работу в высоковольтной сети напряжением 380 В. Если у вас на участке однофазное напряжение 220 В, то и бетономешалку покупайте рассчитанную на это напряжение.

Класс бетономешалки

Бетономешалка бывает профессиональной и бытовой. Тип растворосмесителя нужно выбирать, в зависимости от планируемой интенсивности его использования. Если вам нужно замешивать большой объем рабочей смеси — выше 5-7 кубов в сутки, то берите профессиональную бетономешалку.

Сезонность работы бетономешалки

При выборе бетономешалки обязательно нужно узнать, можно ли ее использовать зимой. Как правило бетономешалка предназначена для работы в теплое время: с весны по осень. Однако при желании вы можете отыскать модели бетономешалок, которые позволяют добиться высоких эксплуатационных свойств бетона при низких температурах.

Прочность барабана бетономешалки

При покупке бетоносмесителя уделите внимание конструкции и прочности смесительных барабанов. Они изготовляются двумя способами: путем гибки на вальцах раскроенных стальных листов или на гидравлическом прессе глубокой вытяжки. Барабаны, изготовленные на прессах глубокой вытяжки, выглядят очень гладкими и красивыми, здесь практически нет сварных швов

Однако такие барабаны производятся из тонкой стали — не больше 1,5 — 2 мм. Барабаны, изготовленные на вальцах, выглядят не слишком привлекательно и имеют сварные швы, но они делаются из толстого металла, долговечны и прочны. В настоящее время можно встретить емкости, собранные из двух частей

Барабаны, изготовленные на прессах глубокой вытяжки, выглядят очень гладкими и красивыми, здесь практически нет сварных швов. Однако такие барабаны производятся из тонкой стали — не больше 1,5 — 2 мм. Барабаны, изготовленные на вальцах, выглядят не слишком привлекательно и имеют сварные швы, но они делаются из толстого металла, долговечны и прочны. В настоящее время можно встретить емкости, собранные из двух частей.

Датчик перегрузки бетономешалки

Обратите внимание на наличие у бетоносмесителя датчика перегрузки. Он сохранит аппарат при перегрузке, отключив его мотор при высокой температуре в обмотке

Из какого материала сделана бетономешалка

По типу материала смесителя они бывают стальными, пластмассовыми или чугунными. Чугунные бетономешалки считаются более надежными.

Система загрузки-выгрузки бетономешалки

Наличие функции загрузки и выгрузки смеси обеспечивает оперативность и комфорт во время работы. В противном случае вам придется смесь загружать-выгружать вручную, используя рукоятки и штурвалы.

Производители бетономешалок

В магазинах можно отыскать модели бетономешалок, которые производятся в нашей стране или за границей. Самыми надежными считаются устройства, которые собраны в Германии, Франции или Италии. Достаточно качественные бетономешалки производят польские и хорватские производители. Цена бетономешалок иностранного производства выше отечественных аналогов.

Итак мы теперь знаем, что представляет собой бетономешалка. Надеюсь, что эта статья поможет вам выбрать этот агрегат. В следующей статье я расскажу как работать с бетоном зимой.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Достоинства и недостатки гравитационного оборудования

Гравитационный бетоносмеситель смешивает компоненты рабочего раствора за счет вращения барабана, внутри которого находятся неподвижные лопасти, то есть частицы смеси перемешиваются в результате действия силы тяжести.

Техника гравитационного принципа действия по способу передачи вращения от мотора к барабану делится на 2 подвида:

редукторный;

венечный.

Эти подвиды отличаются различными критериями:

  • ценой;
  • долговечностью и надежностью;
  • ремонтопригодностью.

Модели с редуктором – это прочное оборудование, более надежное и менее шумное в работе, чем венечные аналоги. У агрегатов данного типа сам передаточный механизм хорошо защищен от попадания внутрь него частиц песка, щебня, цемента и других строительных материалов. Но техника требует более аккуратного и бережного отношения, потому что при поломке отремонтировать ее очень проблематично. В большинстве случаев потребуется покупать новую установку, так как качественный ремонт сопоставим с ее ценой. Венечные модели бетономешалок оснащены незащищенным передаточным узлом: зубчатый венец закреплен по всей окружности барабана. По этой причине он часто выходит из строя из-за забивания строительных материалов между зубьями. Но устраняются такие проблемы простой очисткой.

Оборудованию гравитационного действия (независимо от разновидности) свойственны следующие плюсы:

  • неприхотливость в обслуживании;
  • надежное и простое устройство;
  • при значительных объемах перемешиваемого бетона техника весит мало;
  • простота в разгрузке: раствор выливается путем опрокидывания, при этом ничего внутри не остается;
  • можно размешивать бетон с разным размером компонентов (даже более 100 мм);
  • у электрических моделей небольшое энергопотребление за счет малой мощности установленных двигателей;
  • экономичность.

Вместе с этим технике присущи такие минусы:

  • перемешивание раствора до достижения им состояния однородности занимает много времени;
  • приготовление бетона с мелкофракционными компонентами отличается малой эффективностью;
  • фиброволокна или пигменты плохо смешиваются в смеси.

Гравитационная мини-бетономешалка (объем ее ковша составляет до 50 л) циклического типа – это хороший вариант для нечастого домашнего использования. Она занимает мало места и пригодится, например, при заливке стяжки. Но для возведения дома или постройки гаража необходимы модели с большей емкостью барабана.

Бетономешалка своими руками

До того как приступить к конструированию бетономешалки, полезным будет ознакомиться с принципами ее работы, а уже исходя из этого, а также имеющихся в наличии деталей, приступать к работе.

Итак, независимо от того, какой является бетономешалка: промышленным образцом или самостоятельно собранным агрегатом, работать она может по одному из следующих принципов:

  • механическому, принудительного действия;
  • гравитационному;
  • вибрационному;
  • гравитационно-механическому комбинированного типа.

Независимо от того, какому способу смешивания будет отдано предпочтение при конструировании самодельной установки, при производстве бетона, скорее всего, придется использовать в качестве расчетов пропорции бетона в ведрах для бетономешалки.

Это самый простой и доступный вариант для определения нужного количества компонентов в условиях стройплощадки частного дома.

Принципы работы бетономешалок с разными способами смешивания

В первом варианте смешивание раствора происходит в неподвижно закрепленной на штативе или другой опоре емкости за счет вращения лопастей вала. При этом емкость может располагаться как вертикально, так и горизонтально. Сам рабочий механизм также допускает вариации в установке.

Но для удобства работы с аппаратом сам бак располагают на опоре шарнирно, тогда готовый раствор просто можно вылить в подставленную тару. Но это не является обязательным, емкость можно установить стационарно и предусмотреть возможность ее опрокидывания каким-либо иным способом или вручную доставать готовый бетон.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках.

Но некоторые сложности могут возникать при использовании в растворе компонентов средней или большой фракции.

Самодельная ручная бетономешалка может иметь и гравитационный способ перемешивания. Для этого потребуется обеспечить плотное закрытие емкости, которая устанавливается на специальную опору и приводится в действие вручную.

Главный недостаток таких конструкций – небольшой объем приготовленного раствора, так как часто для этого могут использоваться такие емкости, как обычные бидоны, снабженные крышкой.

Кроме того, при ручном вращении справиться с тяжелой конструкцией будет достаточно сложно, но, если подключить электропривод, то объем бака можно и увеличить с учетом мощности двигателя.

Как правило, бетоносмеситель принудительного типа в самодельных установках практически не применяется.

Лучшей производительности можно добиться, совмещая сразу механический и гравитационный способы перемешивания, тем более что это не так сложно сделать.

В этом случае можно остановиться на одном из двух типов конструкционных решений:

  1. сделать емкость неподвижной, но дополнительно к вращающемуся валу добавить лопасти на внутренней стороне бака;
  2. или придать емкости возможность для вращения, дополнительные лопасти на внутренней стороне могут быть как в наличии, так и отсутствовать.

Вибрационный принцип смешивания используется в основном в промышленных установках, в самодельных бетономешалках его применение ограничено, потому что требуется подключение двигателя с достаточно высокой мощностью.

Также проблемой является приготовление бетона с использованием щебня или иного наполнителя средней и тем более крупной фракций. Хотя по эффективности перемешивания это один из лучших способов.

Материалы и инструменты для работы

Для оптимальной самостоятельной работы понадобится следующий набор материалов и инструментов:

  1. Сварка.
  2. Болгарка.
  3. Строительный карандаш.
  4. Рулетка.
  5. Уровень.
  6. Мотор.

Также понадобится листовое железо и фурнитура для монтажа поворотной ленты (металлическое кольцо, которое вращается бочку вокруг своей оси). Необходимо приготовить специальные антикоррозийные составы для покрытия поверхностей и краска, кисти.

Работу по предварительной обработке лучше проводить с использованием средств индивидуальной защиты, поэтому следует позаботиться и о них (маска или респиратор, перчатки, очки с толстым стеклом).

Пошаговые инструкции, как сделать бетономешалку, и готовые чертежи для изготовления различных моделей можно найти на веб ресурсах и в журнале практического строительства.

Сборка бетономешалки

Классическая бетономешалка для домашнего пользования – это принудительная конструкция, которая собирается в последовательности: подбор емкости, конструирование рамы и установка привода. Каждый этап будет рассматриваться в отдельности. Так же у нас сайте вы найдете статью пропорции бетона в ведрах для бетономешалки, которая вам пригодится.

Этап первый – емкость

Для бетономешалки используется емкость, объем которой подходит для последующих работ. Здесь следует учитывать, что выбранную емкость в дальнейшем забивается всего на 30-40% от всего объема – оставшееся место используется для тщательного смешивания компонентов. В связи с приведенным фактом для самостоятельного замешивания раствора рекомендуется использовать емкости объемами от 100 до 200 литров.

Если было решено собирать устройство с использованием стандартного бидона, придется провести дополнительные действия. Так, на дне бидона зачастую остается немало не перемешанной смеси. Чтобы этого избежать, в самоделок дополнительно приваривают листы металла для скашивания углов дна.

Также необходимо заузить и верхнюю часть бочки, что делается довольно просто – верх бочки разрезается на равные части перпендикулярно к ободку. Полученные части свариваются между собой, обеспечивая равномерное и покатое заужение. Когда бочка готова, приступают к следующему этапу.

Этап второй – рама

Рама бетономешалки – это основа и опора. Ее лучше делать на колесах, чтобы была возможность перемещения конструкции. Рама – обычная сваренная модель из профильных труб и листового металла, к которой приваривается емкость. Зачастую ее делают на шарнирах и одной опоре, которая потом наклоняется вниз, и полученная смесь выливается, словно с тачки. Получается надежная горизонтальная конструкция, не занимающая много места.

Раму легко сделать и стационарную – невозможную для передвижения. Такая рама будет уместна на дачном участке, где заливка бетонированной смесью оказывается необходимой постоянно, но в небольших количествах. Чертежи для самодельной бетономешалки с учетом изготовления рамы также можно найти в статье.

Этап третий – привод

На последнем этапе следует приступить к изготовлению привода. Если это ручная бетономешалка, то все заканчивается прикреплением одной лишь ручки – в собранном виде устройство приводится в действие при воздействии на ручку.

Гораздо сложнее приходится в изготовлении электронного привода.

Все происходит в последовательности:

  1. Если бетоносмеситель сконструирован с учетом наклонной рамы, мощность привода определяется как 20 Вт на литр готового раствора. А для горизонтального устройства достаточно и 15 Вт.
  2. Изготавливают привод с учетом оптимальной скорости вращения емкости – допустимая скорость вращения должна укладываться в диапазон от 30 до 50 оборотов за минуту.

Переходим к ответственному моменту

  1. Редуктор с подобными характеристиками найти на так просто, поэтому лучше собирать его самостоятельно. Для этого могут подойти готовые двигатели от старой стиральной машины или детали от автомобиля.
  2. При использовании, к примеру, деталей автомобиля редуктор изготавливается путем соединения маховика с зубчатой венечной шестерней и ведущей шестеренки от стартера автомобиля.
  3. Маховик прикрепляется к днищу емкости, бетоносмеситель запускается
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
