Утепление свайно-винтового фундамента деревянного дома снаружи: технология

Варианты утепления

Утепление фундамента из винтовых свай кирпичной кладкой

Перед проведением работ по утеплению фундамента свайно-винтового типа следует оценить ряд существенных моментов: особенности постройки, ее место размещения, высоту и материал свай. На основании этих факторов утеплять основание можно посредством следующих способов:

  1. Внешняя облицовка. Вся суть заключена в сооружении каркаса цокольного этажа от поверхности земли до начала половых перекрытий. По завершении, в зависимости от климатических особенностей и финансового благополучия хозяина осуществляется установка по периметру каркаса утеплителя и выполняется декоративная отделка. Актуальность представленного способа особенно возрастает при незначительном расстоянии пола от земли.
  2. Наружные работы по утеплению пола дома. Нередки моменты, когда из-за особенностей строения, характеристик грунта, чрезмерной разницы между уровнями пола и земли, отсутствует возможность утеплить основание первым способом. В таком случае целесообразнее проводить утепление пола с внешней стороны.
  3. Полная отделка. В ее состав входит проведение как внутренних, так и внешних работ по утеплению фундамента и половых перекрытий.

Представленный способ в ходе своей реализации подразделяется на следующие этапы:

  • гидроизоляционные мероприятия;
  • сооружение каркаса для цокольного этажа;
  • монтаж теплоизоляционного материала;
  • внутреннее утепление цокольного помещения;
  • утепление половых перекрытий.

Отделка свайного фундамента цокольным сайдингом – Фундамент своими руками

Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?

Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.

Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.

Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:

Выбор материала зависит от эстетических и экономических соображений.

Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи. Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека

Часто можно услышать о вреде такого газа как радон

Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон

Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон.

Он залегает в земле, но часто поднимается и скапливается в подвалах зданий и подпольях. Постоянное проветривание поможет избежать скопления опасных веществ.

Закрывать на зиму продухи крайне не рекомендуется.

Навесной цоколь

Обустройство цоколя и его отделка обусловлены необходимостью придать дому завершенный, законченный вид.

Цоколь свайного фундамента будет иметь навесной вид, потому что при его обустройстве между сваями возводится мелкозаглубленная лента из металла или бетона – ростверк. Обвязку свай при строительстве деревянного дома делают из дерева.

Обвязку делают из деревянных брусков

Краткая инструкция, как сделать цоколь на свайном фундаменте:

  1. Площадка возле здания очищается от мусора и растительности.
  2. Выкапывается траншея по периметру дома с заходом внутренней границы под его стены. Размер траншеи – 50*40 см. Через каждые 2 см дно должно углубляться на 3 см в направлении от стен.
  3. Производится гидроизоляцию траншеи – геотекстилем, пленкой ПВХ, рубероидом.
  4. На слой щебня толщиной примерно 10 см укладывается дренаж, в качестве которого может быть использована труба из поливинилхлорида.
  5. Для промывания системы на поверхность выводятся дренажные колодцы.
  6. На дренаж засыпается 10 см слой щебня.
  7. Сверху укладывается подушка из песка толщиной до полуметра. При ее укладке необходимо сделать уклон в сторону от стен дома.
  8. Выполняется отмостка с уклоном от стен дома из бетона, плитки и брусчатки. Ее назначение – отводить талые и дождевые воды от стен дома.

Отделка навесного цоколя

Чтобы вся конструкция не выделялась из общего дизайна фасада, винтовой фундамент закрывается с помощью различных материалов. Отделка позволит закрыть, облагородить пространство между фундаментом и домом.

Цоколь из штучных материалов

Для возведения цоколя подходит кирпич, строительные блоки (газобетон, пенобетон и тюдю), пеностекло. В последнем случае материал сам по себе служит хорошим теплоизолятором.

Под кладку из штучных материалов требуется создать ленточный фундамент из железобетона. Для этого по периметру дома выкапывают траншею глубиной около 20 см. Если дом стоит на косогоре, чтобы снизить материалоемкость конструкции, ленточный фундамент делают ступенчатым, соблюдая горизонтальность поверхностей.

После того, как бетон схватится, выкладывают стенку из штучных материалов. Если речь идет о кирпиче, то для цоколя малой высоты достаточно мелкозаглубленного фундамента и толщины кладки в полкирпича. Для полноценного цокольного этажа требуется подготовить более солидный фундамент и выложить стенки толщиной в полтора кирпича.

Важно позаботиться о качественной гидроизоляции между бетонным фундаментом цоколя и кладкой, а также между кладкой и ростверком – горизонтальными опорами между сваями, на которые опираются стеновые конструкции деревянного дома. Для гидроизоляции используют рулонный битумный материал – рубероид или его аналоги, укладывая в два слоя

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

  • Сварочный аппарат;
  • Бетономешалка;
  • Шуруповерт как на утепление цоколя пенополистиролом;
  • Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Забирка – что это

У свайного фундамента есть один недостаток, в отличие от ленточного основания: пространство между сваями, а также грунтом и потолком цокольного этажа не имеет изоляции. Именно для этого устанавливается забирка. За счет правильного сооружения этого элемента можно снизить тепловые потери зимой. Также производится изоляция от попадания атмосферных осадков.

Способы установки забирки рассчитываются для каждого конкретного случая. Выбор зависит от многих факторов. Параметры тоже могут отличаться, но есть и общепринятые требования: к примеру, высота загородки обязана находиться не меньше 50 см от уровня земли. При правильном сооружении забирка является как элементом теплоизоляции, так и отличным эстетическим решением.

Забирка свайного фундамента обязательно должна иметь отмостку, которая требуется для вывода воды. Эта конструкция делается шириной 80 см, выходя за карниз на 25 см. Это позволит обеспечить сход воды с крыши непосредственно на отмостку, что защитит от вымывания землю возле фундамента.

Чем выше сыпучесть почвы, тем больше требуется организация отмостки. Чаще всего ее уклон делается в соотношении 1:5. Также требуется организовать влагонепроницаемый слой. Вместо растительности, которую перед строительством убирают, насыпается и утрамбовывается слой глины.

Отмостка любого дома на свайном основании обязана сопровождаться каналом для отвода воды, его организация гарантирует продолжительный срок эксплуатации конструкции.

Гранулированные теплоизоляторы

К этой группе термоизоляторов относят керамзит, перлит и вермикулит, имеющие вид гранул, наполненных воздухом. В первом случае ячеистую структуру получают вспучиванием легкоплавкой глины. Гранулы перлита получают термообработкой горных пород вулканического происхождения.

Вермикулит – теплоизоляционный сыпучий материал с ячеистой структурой, в производстве которого используется слюда (вулканическое стекло). К достоинствам гранулированных материалов относят высокие звуко-, теплоизоляционные свойства, экологическую безопасность, морозоустойчивость. Такие сыпучие материалы используют в основном для утепления полов и перекрытий.

При использовании керамзита рекомендуется применять фракции трех видов – гранулы размером от 0,5 (самые мелкие), 0,2 и 0,4 см. В этом случае между гранулами не будет образоваться воздушных холодных прослоек.

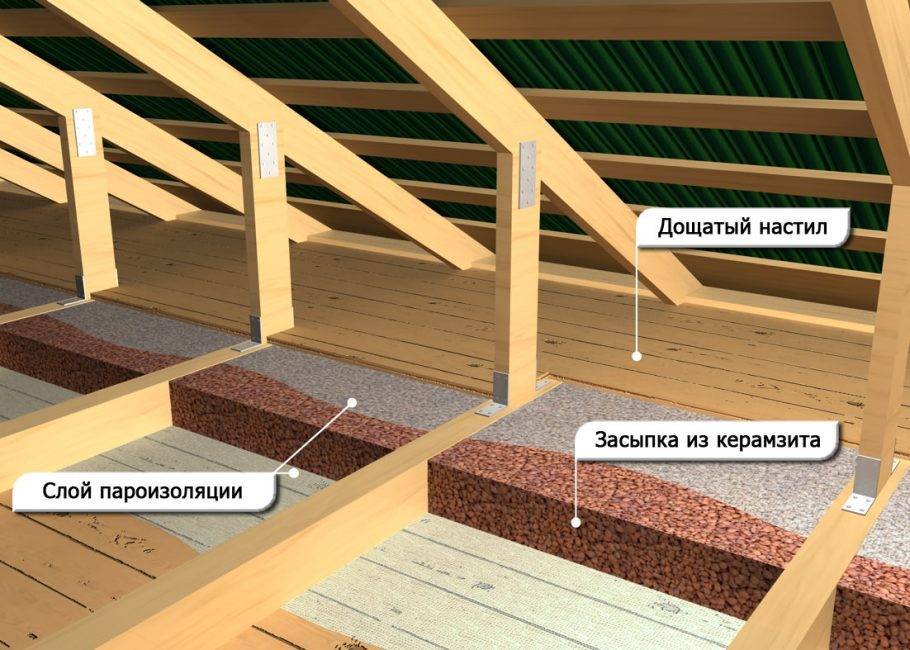

Утепление кровли керамзитом

Вермикулит стоит дороже керамзита, но отличается более высокими по сравнению с другими материалами теплоизоляционными свойствами. Причем даже при впитывании влаги они почти не изменяются. После высыхания он полностью восстанавливает свои свойства.

Вермикулит имеет меньший, чем у керамзита, вес, что немаловажно при утеплении перекрытий кровли. Так как его гранулы очень мелкие, для создания надежного слоя теплозащиты требуется гораздо меньший слой засыпки. Основным недостатком всех гранулированных теплоизоляторов является необходимость использования надежной гидроизоляции, ведь они обладают высокой степенью водопоглощения

Так как такие материалы склонны к пылеобразованию, в помещениях используют их только в стяжках

Основным недостатком всех гранулированных теплоизоляторов является необходимость использования надежной гидроизоляции, ведь они обладают высокой степенью водопоглощения. Так как такие материалы склонны к пылеобразованию, в помещениях используют их только в стяжках.

К примеру, перлит, так же, как и вермикулит, после впитывания воды не теряет своих свойств. Однако, так как он способен втянуть в себя до 300% жидкости (в этом перлит серьезно проигрывает керамзиту и пермикулиту), его вес многократно возрастает.

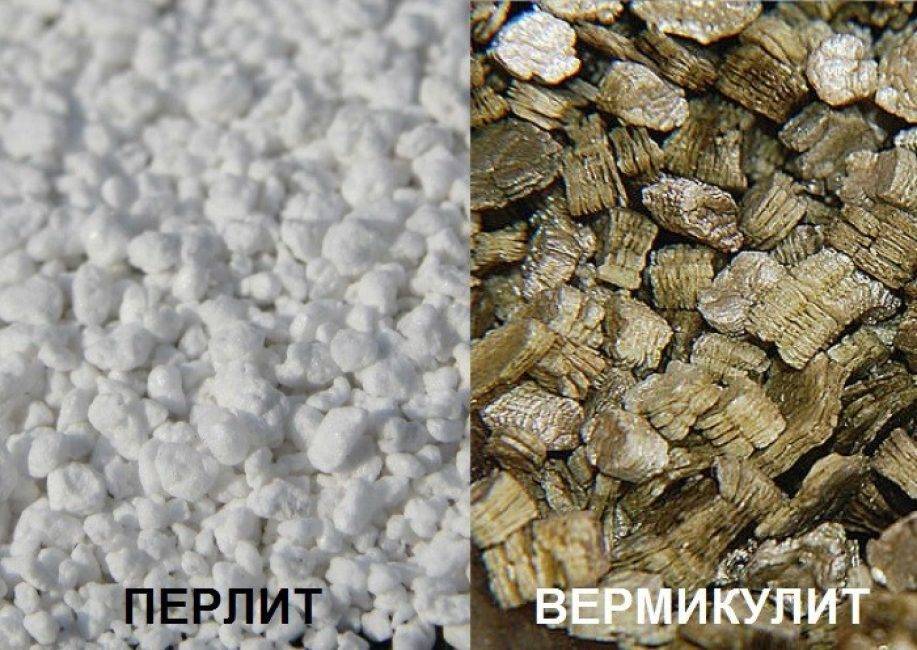

Сравнение перлита и вермикулита

По мнению автора данного видео, не все конструкции дома нуждаются в утеплении. В своем ролике он дает подробное описание способов теплопередачи, рассказывает об основных ошибках, которые возникают при монтаже утеплителей.

Утепление дома

Утепление дома по уму. Где надо утеплять, а где нет.

Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

8.6 Total Score

Утепление частного дома

Актуальность информации

9

Доступность применения

8

Раскрытие темы

8

Достоверность информации

9.5

Оценки покупателей: Будьте первым!

Виды и особенности утеплителей

Перед тем, как качественно утеплить фундамент на винтовых сваях, необходимо выбрать материал, который будет использоваться.

Так как место открытое и условия неблагоприятные, следует серьезно подойти к вопросу о выборе. Далеко не каждый материал сможет выдержать большие нагрузки и качественно сдерживать холод. Лучшими вариантами будут следующие материалы:

Полиуретановая пена

Она ложиться плотным слоем и равномерно распределяется по всему периметру фундамента.

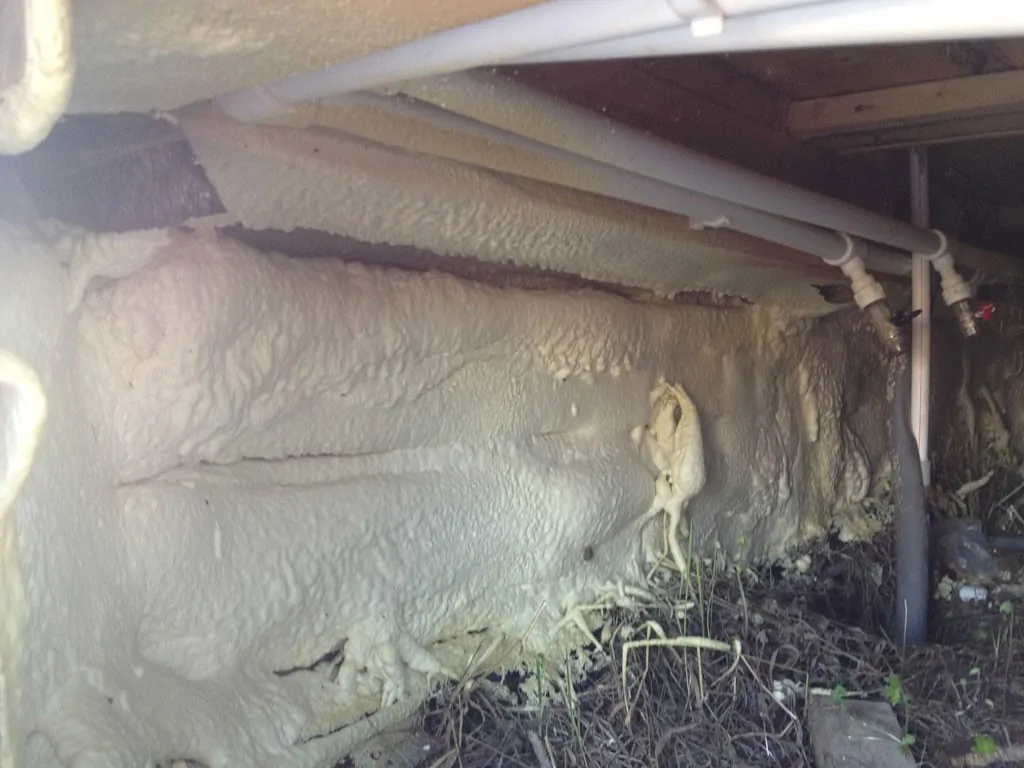

Использование пены в качестве утеплителя

По своим теплоудерживающим характеристикам превосходит другие современные утеплители. Главными показателями теплопроводности ППУ являются размеры получаемых ячеек или пузырьков. Здесь коэффициент теплопроводности проходит в пределах 0,2-0,3 Вт/м К. К положительным качествам относится высокая адгезия. Благодаря этому качеству ППУ способен ложиться на любу. Поверхность вне зависимости от конфигурации и структуры конструкции. Легкость материала не утяжеляет фундамент. Что позволяет избежать дополнительных нагрузок на сваи.

Единственным недостатком является специализированное оборудование, которое необходимо для нанесения пены на поверхность.

Пеноплекс

Важно учитывать, что в данном случае потребуется пеноплекс для фундамента. Плиты этого утеплителя способны быстро и надежно укрыть цоколь, подвал и подпольное пространство от ветра и холода

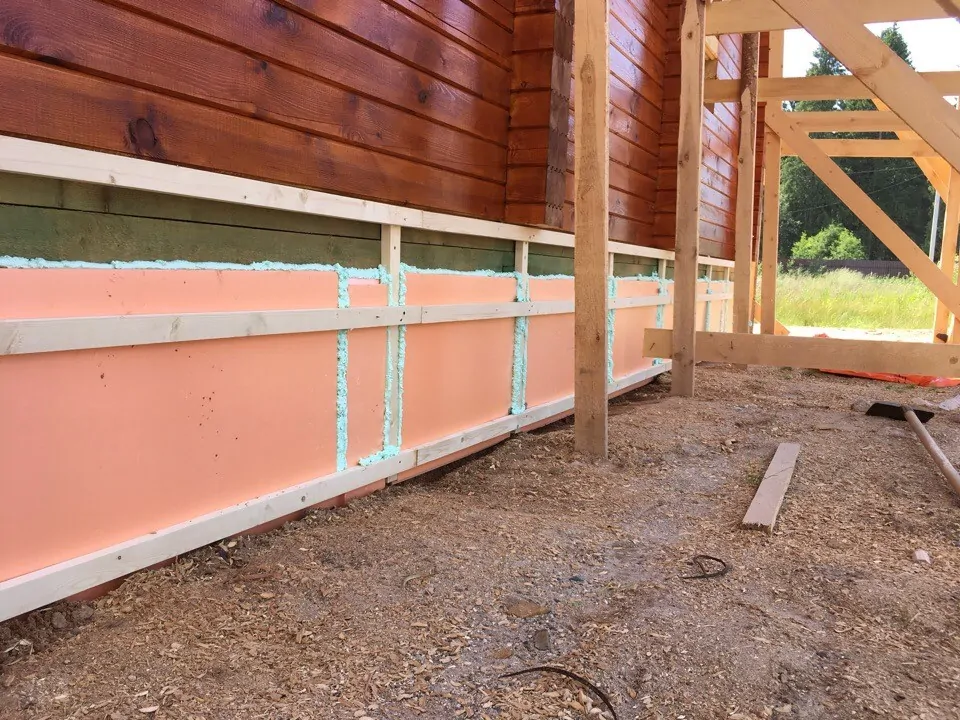

Использование плит пеноплекс для свайного фундамента

Материал не только утепляет, но и надежно защищает от проникновения влаги и грунтовых вод. Благодаря легкости, не нагружает фундамент, что позволяет снизить нагрузку на сваи. Он способен выдерживать температурный режим от -50 до +65, что дает возможность для использования его в любом регионе. К плюсам отнесем его небольшую стоимость.

Вспененное стекло

Утепление пеностекольными блоками имеет как положительные, так и отрицательные стороны. Все они зависят от технических характеристик данного материала. К плюсам относят его долговечность. При правильном монтаже он сможет прослужить сотню лет. Отлично послужит в качестве гидроизолятора. Это качество позволяет защитить металлическую конструкцию от коррозии и ржавчины и увеличить надежность дома.

Вспененное стекло в качестве утеплителя фундамента

Пеностекольные плиты не горят, так как температура плавления стекла составляет 1000 градусов. Это обеспечивает дополнительную противопожарную защиту для деревянных конструкций.

К недостатком относят его высокую цену и сложности при монтаже. Для крепления потребуются дюбеля, которые необходимо очень аккуратно использовать, ведь материал хрупки и легко трескается.

Минеральная вата

Утепление фундамента данным материалом не требует особых навыков. Он легкий, хорошо удерживает тепло. Но для комфортного проживания в доме требуется качественная защита от влаги, а с этим у минваты большие сложности. Материал требует гидроизоляции, поэтому не выгоден для использования. К тому же недолговечен, и способен к деформации.

Применение минваты для утепления фундамента

Пенофол

Именно данный материал обладает лучшим сочетанием цены с высокими характеристиками теплоизолятора. Используется в рулонах. Произведен из тончайшего алюминиевого слоя фольги, способен покрывать большие площади, и ложится на любую поверхность. Может похвастаться хорошими тепло- и гидроизоляционными качествами. Пенофол способен гасить звук и является хорошим вариантом для живущих вблизи железных дорог и автомагистралей.

Пенофол – современный утеплитель

К положительным сторонам относятся его устойчивость к перепадам температур, а также удобство при монтаже и легкость.

Так как поверхностью утеплителя является фольга, на него нельзя наносить отделочные материалы в виде шпаклевки или краски.

Природные утеплители

К таким относятся: опилки, пакля, листы фанеры. Они отличаются экологичностью и воздухопроницаемостью. Но для надежной теплоизоляции в ломе с постоянным проживанием, данных материалов может не хватить. При этом они являются благоприятной средой для грызунов и насекомых.

При выборе материала выборе материала для утепления необходимо учитывать также способ проведения работ: внутри, снаружи и всесторонне. Сами сваи утепления не требуют, в защите нуждается только ростверк.

Виды свайных фундаментов.

В данной статье будут описаны 3 самых распространенных типа свай.

Винтовые сваи.

Винтовая свая является трубой, состоящей из заостренного наконечника с лопастью или многовитковой спиралью и трубчатого металлического ствола. Ее установка происходит путем ввинчивания в поверхность. Делается как вручную, так и с применением техники. Этот вид считается самым дешевым, а также он годится для установки в обводненной почве и подвижных грунтах.

Буронабивные сваи.

К буронабивным относятся те, для установки которых необходимо предварительное бурение скважин с последующим бетонированием. Идеальной базой для этого вида основания считаются плотные пески и грунт с горными обломками небольших фракций. Если же на участке нет песчаных скважин, их можно создать, размочив и утрамбовав в скважине песок с водой. Одним из положительных качеств буронабивных считают их изменчивость — они могут изготавливаться непосредственно на самом участке и иметь разную длину. Также могут применяться для усиления существующей базы.

Этап гидроизоляции

Качественная гидроизоляция поможет сохранить основание на долгие годы

Чаще всего для свайного фундамента используют металлические элементы. Обустройство ростверка производится также с помощью металлических или деревянных конструкций.

Так как металл подвержен коррозии, а дерево гниению, то необходимо обеспечить защиту этих материалов. Это обеспечивается с помощью проведения процесса гидроизоляции.

Самый распространённый материал, используемый для изоляции ростверка и свай – рубероид. Гидроизоляционный материал располагают на ростверке в местах его соединения со стенами дома и соприкосновения торцовых частей свай с ростверком. Далее наносим на всю металлическую конструкцию мастику, а для деревянного сооружения необходимо использовать антисептики.
