Пирометр для определения потерь тепла в доме и квартире

Преимущества и недостатки

Как и любой другой прибор, пирометр обладает своими достоинствами и недостатками. Их наличие объясняется нюансами устройства и условиями применения.

  • Мобильность, малогабаритность и весьма простая конструкция;
  • Доступная низкая стоимость, обусловленная использованием минимального количества элементов в конструкции;
  • Высокий уровень надежности;
  • Достаточно широкий диапазон измерения.
  • Прямая зависимость показаний пирометра от излучаемой способности исследуемого предмета;
  • Точность результатов измерений может быть ниже из-за особенности физического состояния поверхности объекта;
  • Функция внесения поправки в показатели и установления погрешности предусмотрена только на самых новых приборах;
  • Расстояние играет большую роль в точности измерения.

Особенности использования тепловизоров

Тепловизор — достаточно небольшое устройство, которое позволяет снимать термограммы и следить за тем, как распределяется тепловая энергия той или иной поверхности. Устройство обычно имеет дисплей или же передает данные на смартфон или планшет, где пользователь видит картинку в цвете. В зависимости от уровня температуры изображение будет окрашено в те или иные цвета.

Так выглядит термограмма

Принцип работы тепловизора одновременно прост и сложен. Любое физическое тело, имеющее температуру больше абсолютного нуля, способно выделять ЭМИ или электромагнитное излучение. Об этом говорят еще на уроках физики в школе. И вот это излучение и способен фиксировать тепловизор, передавая на дисплей картинку того или иного цвета в зависимости от уровня температуры объекта.

Ранее тепловизор применялся только силовыми структурами

Ранее тепловизоры использовались только силовыми и военными структурами. Сейчас ввиду того, что устройства позволяют оперативно решать многие технические вопросы, они стали применяться и в других сферах. Где применяются тепловизоры:

  • в строительстве — тепловой контроль и энергоаудит зданий и помещений;
  • на производстве — обнаружение дефектов оборудования, перегрева агрегатов;
  • в теплоэнергетике — контроль перегрева электросети;
  • на охоте — обнаружение дичи на большом расстоянии;
  • в сфере электроники — для выявления колебаний напряжения;
  • для охраны — быстрое выявление нахождения злоумышленника на охраняемой территории;
  • в быту — выявление мест утечек тепла или перегрева.

Практически все тепловизоры — устройства мобильные. Они автономны и работают сами по себе — достаточно вовремя менять батарейки и заряжать аккумулятор. Все данные устройство выводит на небольшой дисплей. Но сейчас в продаже есть модели, которые способны подсоединяться к обычному смартфону и демонстрировать состояние какого-то объекта с точки зрения температуры на экране телефона. Обычно они имеют совсем крошечные размеры и подсоединяются через стандартные выходы смартфонов. Теперь теплонаблюдение доступно каждому.

Каждый тепловизор, в том числе и мобильный, способен не только замерять температуру, выводить на экран термограмму, но и сохранять ее, записывать видео. А, используя современные технологии передачи информации, собранными данными можно без труда делиться.

Мобильный тепловизор Seek Thermal

Достоинства мобильных устройств:

  • сравнительно невысокая стоимость;
  • использование приложений для работы;
  • простота сбора и передачи данных;
  • небольшие размеры;
  • простота использования;
  • доступность теплодиагностики помещений.

Главный минус тепловизора, как мобильного, так и простого автономного — высокая стоимость ИК-оборудования. Именно поэтому теплонаблюдение пока что еще не очень распространено в стране в целом.

Что такое пирометр, и где он применяется?

Пирометр схож с обычным комнатным термометром по принципу действия, с единственной разницей в том, что может измерять температуру большего диапазона и на расстоянии. То есть не нужно прикасаться к измеряемому объекту, чтобы узнать его температуру (хотя существуют и контактные пирометры). Это весьма удобно, так как можно измерить очень горячие поверхности (до 300 — 550 °С).

Пирометр нашел применение в следующих областях:

  • Электрика. Им производятся замеры температуры соединений. Например, если температура соединения фазной шины и провода 80 — 100 °С, а температура окружающей среды 20 °С, это означает, что контакт слабый, поэтому греется, и его нужно подтянуть.
  • Ремонт автомобиля. К примеру, вы заметили, что двигатель вашего автомобиля сильно греется, и вам нужно узнать в чем причина. Вы замеряете температуру на входном патрубке термостата и температуру радиатора. Если разница температур большая, тогда проблема может быть в работе термостата.
  • Ремонт электроники и бытовой техники. Можно проверить греется ли процессор или материнская плата в компьютере. Также можно узнать температуру подшипников в движущихся узлах электродвигателей и, если она высокая, тогда производить ремонт.
  • Расчет теплопотерь помещения. Пирометр позволит узнать температуру стен, окон и дверей, чтобы можно было рассчитать теплопотери и соответственно утеплить при необходимости.

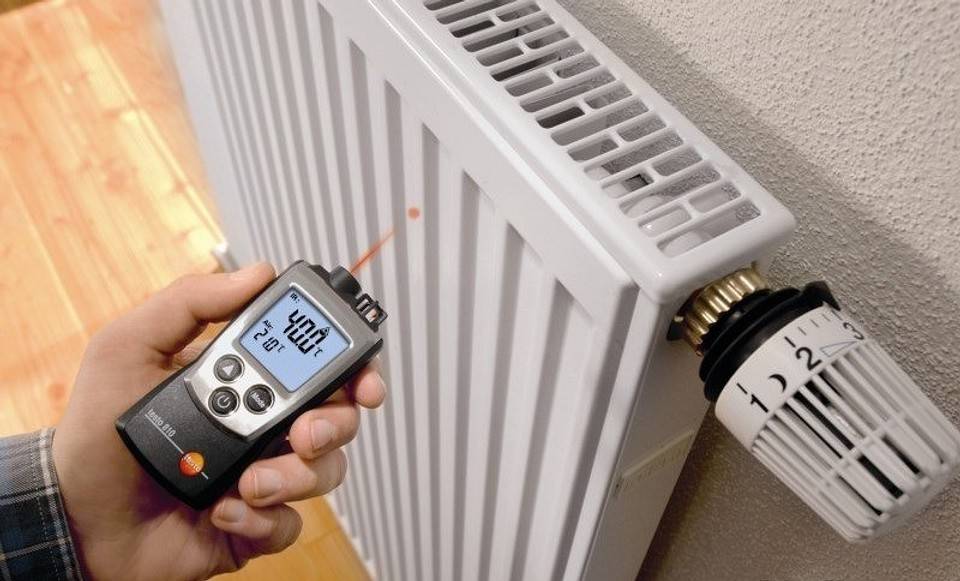

  • Проверка теплоотдачи отопительной системы. Устройство позволит проверить, как греет котел систему индивидуального отопления, или соответствует ли температура батарей в центральном отоплении той, которая заявлена государством (по закону).

Расчет тепловых потерь в программе Excel

Шаг 2

Нужно заполнить исходные данные: номер помещения (если вам нужно), его название и температура внутри, название ограждающих конструкций и их ориентация, размеры конструкций. Вы увидите, что площадь считается сама. Если хотите отнимать площадь окна от стен, нужно корректировать формулы, так как мы не знаем где у вас будут записаны окна. У нас площади отнимаются. Также нужно заполнить коэффициент теплопередачи 1/R, разницу температур и поправочный коэффициент. К сожалению, их заполняют вручную. В примере у нас кабинет с тремя внешними стенами в одной стене два окна, в другой нет окон и третья имеет одно окно. Конструкции стен будет как в примере, где мы рассчитывали R, поесть к=1/R=1/2,64=0,38. Пол пусть будет на грунте и его поделим на зоны у нас их две и потери считаем для двух зон , тогда к1=1/2,15=0,47, к2=1/4,3=0,23. Окна пусть будут энергосберегающие Rо= 0,87 (м2°С/Вт), тогда к=1/0,87=1,14.

На картинке видно, что количество потерь тепла уже прорисовывается.

Шаг 3

К сожалению, также вручную заполняются и дополнительные потери. Вводить их нужно в процентах, программа сама в формуле переведет их на коэффициент. И так, для нашего примера: Стены 3 значит к каждой стене +5% теплопотерь, местность не веретенная поэтому +5% к каждому окну и стене, Ориентация на Юг +5% для конструкций, на Север и Восток +10%. Дверей внешних нет поэтому 0, но если бы были то суммировались бы проценты только к той стене в которой есть дверь. Напоминаем, что к полу или перекрытию дополнительные потери тепла не относятся.

Как видно, потери помещения возросли. Если у вас заходит в помещение уже теплый воздух, этот шаг последний. Число записанное в столбце Q, и  есть ваши искомые тепловые потери помещения. И эту процедуру нужно провести для всех остальных помещений.

Шаг 4

В нашем же случае воздух не подогревается ,и чтобы рассчитать полные потери тепла, нужно в столбик Rввести площадь нашего помещения 18 м2, а в столбец S его высоту  3 м.

Эта программа значительно ускоряет и упрощает расчеты, даже невзирая на большое количество введенных вручную элементов. Она не раз помогала нам. Надеемся и вам она станет помощником!

Процедура энергоаудита

По заявлению хозяина дома сотрудник специализированной компании выезжает на место, проводит обследование состояния всех ограждающих конструкций (стен, потолка, окон, дверей, перекрытия, крыши, цоколя) и инженерных систем (отопления, водоснабжения, вентиляции, электроснабжения).

Графические файлы получают сразу, а на составление подробного отчета обычно уходит два-три дня.

В его состав входят не только фотографии и термограммы частей объекта, но и описательная часть с указанием проблемных мест, перечислением точек потенциального возникновения сырости, грибка, плесени и т. д.

Компании делают общий вывод о теплотехническом состоянии здания и выдают рекомендации по методам повышения его энергоэффективности.

С этими данными специалистам по ремонту, утеплению стен, переоборудованию отопительной или вентиляционной системы будет легче выполнить все требуемые работы и получить качественный результат.

Следует понимать: тепловизор будет полезен не только для выявления проблем, но и для подтверждения того, что их на объекте больше нет. Проще говоря, замеры стоит делать как до начала работ, так и после их завершения – сравнивают новые значения с полученными ранее.

Пирометры оптоволоконные и лазерные

Принцип работы такого оборудования идентичен приборам традиционным. Отличием является наличие оптоволоконного кабеля. По этому кабелю транспортируется световой поток. Такая комплектация хороша тем, что можно произвольно изгибать такой шнур. Благодаря такому качеству замеры можно проводить даже в самых труднодоступных местах.

Пирометры оптоволоконные нашли широкое применение в местах, где повышенное электромагнитное поле, и полностью бессильны традиционные модели. Они оснащены фиксированным фокусом. Эти устройства позволяют производить замеры излучения тепловой энергии с самым минимальным диаметром пятна 0,1 миллиметр. Но этот фокус ограничивает расстояние замеров: для того чтобы измерение было точным необходимо соблюдать указанную дистанцию в инструкции.

Лазерные прицелы на пирометрах были установлены для того, чтобы производить замеры на большой дистанции. Такие приборы бывают нескольких видов:

  1. Прицелы круговые — это самые точные приборы, которые эффективно работают с разным диаметром измеряемого пятна и на любых дистанциях.
  2. Лазерный пирометр с лучом двойным. Позволяет определить местоположение и размеры измеряемого объекта. Вблизи им пользоваться не рекомендуется, так как чаще всего цифры сильно завышены.
  3. Пирометр лазерный с лучом одинарным позволяет наводить устройство только по центру пятна тепловой энергии. Зона чувствительности, в зависимости от модели оборудования, может иметь погрешность до 2 сантиметров. Чаще всего подобный дефект встречается в дешёвых моделях.

Тепловизор Workswell WIRIS 2nd Generation

WIRIS  2nd Generation объединяет тепловую камеру, цифровую камеру и блок управления в одном корпусе. С конца 2016 года появился тепловизор WIRIS  2nd Generation с температурным диапазоном, увеличенным до 1500 °C с использованием высокотемпературного фильтра. Тепловизор имеет следующие возможности:

Полная радиометрия и измерение температуры. Удаленно можно просматривать и сохранять полностью радиометрические и калиброванные данные изображения (изображения и видео), что означает, что изображения сохраняют всю информацию о параметрах съемки, которая впоследствии может быть полностью обработана в прилагаемом программном обеспечении.

Цифровой зум — если задача состоит в измерении удаленных объектов, то у вас есть опция цифрового зума. Цифровая камера имеет 16-кратный зум, а тепловая камера имеет 14-кратный зум с разрешением 640 × 512.

Фотограмметрия и 3D-модели — изображения, снятые системой, являются полностью радиометрическими и содержат информацию о GPS-координатах в метаданных EXIF файлов. Эти изображения могут быть использованы для создания 3D-моделей. Для создания 3D-карт и 3D-моделей используется специальное программное фотограмметрическое обеспечение, позволяющее объединять необработанные изображения.

GPS – вы можете связать данные о температуре изображения со значением из внешнего GPS-приемника. Данные GPS сохраняются в части EXIF файла JPEG и доступны для использования.

Вес  — 390 грамм.

Что важно учитывать при выборе устройства

При выборе пирометра или тепловизора нужно понимать, для каких целей он будет использоваться. Именно назначение задает характеристики

Обращать внимание следует на:

  • температурный диапазон;
  • температурный режим;
  • оптическое разрешение;
  • погрешность;
  • время отклика;
  • единицы измерения;
  • способ питания;
  • степень защиты;
  • дополнительные функции.

Температурный диапазон

Назначение аппарата зависит от температурного диапазона. Для высокотемпературных объектов, например, плавильных печей, следует подбирать технику, способную определять нагрев до тысячи градусов Цельсия или выше. Если планируется работа только с отопительными трубами, теплоизоляционными материалами, которые редко нагреваются выше 80 градусов Цельсия, лучше взять устройство соответствующего диапазона. Для уличных работ в холодное время года можно выбрать прибор, способный определять отрицательные температуры.

Температурный режим

Температурный режим — не то же, что температурный диапазон. Это свойство определяет условия, в которых прибор может нормально функционировать, например, от -10 до +45 градусов Цельсия.

Оптическое разрешение

Оптическое разрешение — это площадь поверхности, на которой возможно измерение температуры. Значение зависит от точки обзора объектива измерителя. Оптическое разрешение устройств различных классов может составлять от 2:1 до 600:1. Высокие параметры характерны для профессиональной техники, предел для измерителей, предназначенных для быта — 12:1.

Погрешность

Погрешность определяет возможные расхождения между реальной температурой и значением, полученным в результате измерения. Обычно она указывается в градусах Цельсия или процентах. Рекомендую выбирать устройства, погрешность которых не превышает 1-2%. Такое расхождение в пирометрах возможно из-за коэффициента эмиссии, то есть способности материала отражать ИК-излучение. Учитывая этот параметр, можно достичь более точных измерений.

Время отклика

Время отклика — не самый важный критерий, однако он может быть критичным для нетерпеливых пользователей, которые не хотят долго ждать результатов после нажатия на кнопку.

Единицы измерения

Для тех, кто не помнит разницу между Цельсиями, Кельвинами и Фаренгейтами, либо не хочет каждый раз ее вычислять, рекомендую купить устройство, в котором можно менять единицы измерения. Это будет плюсом, если нужно сравнивать результаты с таблицами зарубежных источников.

Способ питания

Важно обратить внимание на способ питания аппарата. Если планируется ежедневная работа на выезде, лучше выбрать измеритель со встроенными или сменными аккумуляторами. Стоит убедиться, что на экране отражается уровень заряда батареи

Чтобы аккумулятор не садился зря, лучше взять устройство с функцией автоматического отключения при неиспользовании

Стоит убедиться, что на экране отражается уровень заряда батареи. Чтобы аккумулятор не садился зря, лучше взять устройство с функцией автоматического отключения при неиспользовании.

Степень защиты

Советую следить за степенью защиты измерителя. Если придется часто снимать показания под открытым небом, лучше взять прибор с IP24. Это значит, что он защищен от брызг воды — небольшой дождь не принесет электронным деталям вреда.

Для тепловизоров могут быть актуальными свойства объектива. Чтобы удобнее исследовать стены длинных зданий, лучше взять аппарат с широкоугольным объективом. Он охватывает большую площадь, что дает возможность исследовать сооружения с более близкого расстояния.

Дополнительные функции

Наконец, можно обратить внимание на дополнительные функции. К ним относятся:

  • возможность хранения снятых измерений;
  • запись голосовых комментариев или полноценного видео;
  • поддержка карты памяти;
  • функция подготовки отчетов.

Отдельные устройства поддерживают подключение к смартфонам, что может упростить получение и обработку информации. Существуют приборы с необычным набором функций. Например, швейцарская техника способна отследить утечку газов и даже найти в толпе человека, зараженного различными видами гриппа — такие тепловизоры нередко устанавливаются в аэропортах.

Что содержится в отчете

В данном примере отчета тепловизора видны дефекты теплоизолции кровли

После проведенной тепловизорной диагностики заказчику предоставляют отчет, в котором содержится исчерпывающая информация о состоянии теплоизоляции в обследуемом помещении. Его оформляют в бумажном или электронном виде, где содержатся:

  • Таблицы и фотографии. На фото, расположенных попарно, зафиксировано одно и то же место в виде обычного и инфракрасного изображения, представляющего собой комбинацию разных цветов, соответствующих температуре конкретного места, и шкалу температурных значений. Там же отмечены и пронумерованы определенные точки, наглядно демонстрирующие качество теплоизоляции и теплопотери. Все полученные данные классифицируются при помощи таблицы.
  • Сопроводительная записка с термограммами, данными обследования, описанием аномальных теплопотоков.
  • Перечень мер по теплоизоляции, рекомендованным к проведению в обследованном помещении.
  • Данные о предприятии, которое проводило тепловизионное обследование с копиями разрешительной документации.

Работы по диагностике зданий стандартизированы и регламентируется ГОСТом 54852-2011, в котором прописаны методы тепловизорного контроля.

В случае больших затрат на энергоносители с одновременно низкой эффективностью отопления помещения необходимо выявить причины проблемы. Это щели в конструкции, неправильная работа отопительной системы, холодный чердак, и т.д. Точно определить место поломки и осуществить поиск утечки тепла сможет тепловизор. Затраты на оплату обследования окупятся за счет минимизации расходов на ремонт и последующей энергоэффективности здания или квартиры.

https://youtube.com/watch?v=1unE0fVDr6c%3F

Типы и классификация

В зависимости от функционального признака, выделяют несколько классификаций пирометров.

По существенному методу, используемому в работе:

Оптические пирометры подразделяются на:

  • Яркостные;
  • Цветовые, или мультиспектральные.

По образу прицеливания различают устройства с оптическим или лазерным прицелами.

По применяемому коэффициенту излучения выделяют пирометры с переменным и фиксированным коэффициентом.

По возможности транспортировки пирометры делятся на стационарные и мобильные (переносные).

Основываясь на возможном диапазоне измерений выделяют:

  • низкотемпературные (-35…-30 °С);
  • высокотемпературные (+400 °С и выше).

Способы отображения информации с тепловизора

Цена телескопического обследования также зависит от способа передачи полученной информации после обследования. Существует несколько вариантов. Первый способ имеет название Full IP, представляет собой полноэкранное инфракрасное изображение.

Режим Picture-in-Picture создает картинку в картинке. Тепловое изображение отображается в виде обычной фотографии, благодаря чему облегчается поиск участка с пониженным уровнем тепла. Режим Аlpha Blеnding способствует наложению обычной и тепловой фотографий друг на друга. Такая возможность способствует получению более наглядного, понятного и информативного изображения.

При использовании режима IR/Visiblе Аlarm можно получить инфракрасное изображение тех мест, которые характеризуются температурой, находящейся в пределах заданного интервала. Остальные участки отображаются в виде обычных цифровых фотографий.

Инфракрасная камера поможет диагностировать целый ряд проблем

Создать такие снимки, как с помощью цифрового фотоаппарата, позволит режим Full Visible Light. Здесь не учитывается температура здания. Такой режим полезен в определенных случаях. Данной функцией обладают даже некоторые модели бюджетных тепловизоров, оснащенных встроенной цифровой камерой, рассчитанной на 3-5 Мп.

Характеристики и принцип работы

Прежде всего, стоит дать определение такому понятию как пирометр. Пирометр – один из видов средств определения температуры. Процесс замера показателей пирометром осуществляется за счет улавливания теплового излучения объекта устройством.

Значение температуры предмета указывается на встроенном индикаторе или же выдается цифровым значением. Говоря о пирометре, стоит отметить, что прибор способен к определению температурного режима в поле зрения устройства (то есть в пределах радиальной зоны).

Как правило, устройство выдает среднее значение в пределах области, в которой он установлен. Область улавливания данных прибором можно менять за счет перемещения устройства на разные расстояния от предмета.

На каком расстоянии можно работать пирометром

Кстати, отдельно стоит сказать о расстоянии. По сути, луч пирометра измеряет температуру некой точки или круга.

При этом не путайте точку лазерного целеуказателя и пятно замера. Это разные вещи. Они отличаются размерами на несколько порядков.

Если вы находитесь на большом расстоянии от объекта, то и это пятно или круг увеличиваются по площади. Соответственно для более точных измерений, прибор следует подносить как можно ближе.

Например, у большинства моделей, конус который они видят, имеет соотношение 12 к 1.То есть на расстоянии в 1.2 метра, вы можете без погрешности измерить температуру тела диаметром 10см, не более.

Хоть это и считается нормальным параметром, но лучше подносить прибор поближе. Так как при замере у вас может дрогнуть рука, либо прицел собьется, и в итоге вместе с требуемой поверхностью, вы измерите и соседнюю, которая внесет свой вклад в общие показания.

Так как указано на фото ниже, измерять температуру модульных автоматов не желательно. Вы невольно вместо одной фазы, захватите и соседнюю, что внесет ошибку в данные. Расстояние между ними слишком маленькое.

То же самое относится и к замерам клеммных колодок и зажимов. Подносить пирометр к ним нужно максимально близко.

Как найти источник теплопотерь

Чтобы отыскать, откуда уходит тепло в квартире или коттедже, используется тепловизионная камера. Разработаны ряд методологий обследования, но максимально действенная – исследование в условиях измененного давления с применением аэродвери. Причины теплопотерь обычно кроются в таких местах:

  • плохая теплоизоляция полов;
  • плохое кровли, нарушение пароизоляции;
  • низкое качество или отсутствие наружного утеплителя;
  • щели в оконных или дверных проемах;
  • утечка в вентиляционных системах;
  • дефекты фундамента.

Мощный вентилятор аэродвери помогает создать нужное давление в комнатах под контролем высокоточного манометра.

Скрытые дефекты домов

Рачительный хозяин начинает готовиться к зимним холодам еще летом. Особенно непросто отыскать источники утечек в летний период. Зимой разница температур в здании и на улице выражается в появлении сквозняков, которые хорошо определяются тепловизором. В теплое время года температурный режим внутри и снаружи помещения примерно одинаков, разницы давлений не возникает.

Часть проблемных мест в теплозащите помещения может остаться незамеченной до прихода экстремальных холодов. Применение аэродвери полностью решает эту дилемму – движение воздуха усиливается искусственно, при помощи лопастей вентилятора. Генерируются движения атмосферного потока. Малейшие изменения давления фиксируются приемным устройством.

Классификация устройств

Классифицируются пирометры для измерения температуры бесконтактным методом по ряду признаков — температурному диапазону измерений, исполнению определения данных, визуализации полученных данных. Теперь более подробно о каждом.

Температурный диапазон измерений. На данный момент существуют как низкотемпературные так и высокотемпературные пирометры. Первые способны к определению низких показателей оборудования, например, холодильной камеры. Вторые осуществляют замеры данных сильно нагретого предмета, температуру которого нельзя определить «на глаз».

Как правило, такие измерительные устройства выдают ощутимую погрешность, завышая показатели. Исполнение определения данных. Здесь все предельно просто: стационарные приборы, которые используют в случае необходимости точных измерений, и мобильные пирометры, которые помимо точных данных дают возможность замера показателей в труднодоступных местах, например при осуществлении замера показателей конкретного участка трубопровода.

Визуализация полученных данных. Для удобства считывания полученных данных производят устройства с цифровым/текстовым значением на дисплее.

Для более глубоко анализа и подробной информации используют устройства с графическим методом представления данных. Такие устройства осуществляют сбор данных предмета разложением температурных зон на спектр.

Самые популярные модели тепловизоров

Сейчас пользователи отдают предпочтение устройствам двух производителей — Testo и Fluke.

Устройства от Testo выбились в лидеры за счет соответствия всем критериям, которые предъявляются к современным измерительным приборам. Это немецкий производитель, поэтому соблюдение всех норм строго контролируется. Тепловизоры этой марки подходят как для промышленности, так и для строительства. Самая популярная модель — Testo 875. Данная инфракрасная камера относится к бюджетному сегменту. Ее максимум — 280 градусов. Этого достаточно, чтобы исследовать отопительную систему, вентиляцию, качество теплоизоляционной прослойки дома.Диагностическая техника от Fluke тоже универсальна. Она состоит из измерителей, рекомендуемых для промышленности, и тепловизоров более бытовой направленности. Среди интересных преимуществ — наличие функции покадрового режима. Это дает возможность со всей пристальностью исследовать самые незначительные температурные колебания. Приборы этого производителя характеризуются небольшими размерами, малым весом и удобством в обращении.

Измерительная техника обоих брендов включает тепловизоры разной цены, включая недорогие. Однако перед покупкой тепловизора советую еще раз подумать, как часто он будет использоваться. Если прибор нужен не для постоянной работы, а для разового обследования дома или квартиры на предмет эффективности отопительной системы и теплоизоляции, рекомендую подумать над арендой вместо покупки. Это позволит получить всю необходимую информацию об энергоэффективности здания, что полезно при выборе теплого жилья, и избежать серьезных затрат.

Оставить заявку

  • Комментарии (0)
  • Комментарии VK
  • Комментарии Facebook

Форма для комментариев

Пожалуйста заполните обязательные поля. Ошибка отправки комментария. Попробуйте еще раз.

Спасибо, ваш комментарий будет опубликован после проверки.

Разновидности теплопотерь

Авторы многих статей сводят расчет теплопотерь к одному простому действию: предлагается умножить площадь отапливаемого помещения на 100 Вт. Единственное условие, которое при этом выдвигается, относится к высоте потолка — она должна составлять 2,5 м (при других значениях предлагается вводить поправочный коэффициент).

На самом деле такой расчет является настолько приблизительным, что полученные с его помощью цифры можно смело приравнивать к «взятым с потолка». Ведь на удельную величину теплопотерь влияет целый ряд факторов: материал ограждающих конструкций, наружная температура, площадь и тип остекления, кратность воздухообмена и пр.

Теплопотери дома

Более того, даже для домов с различной отапливаемой площадью при прочих равных условиях ее значение будет разным: в маленьком доме — больше, в большом — меньше. Так проявляется закон квадрата-куба.

Поэтому владельцу дома крайне важно освоить более точную методику определения теплопотерь. Такой навык позволит не только подобрать отопительное оборудование с оптимальной мощностью, но и оценить, к примеру, экономический эффект от утепления

В частности, можно будет понять, превзойдет ли срок службы теплоизолятора период его окупаемости.

Первое, что необходимо сделать исполнителю — разложить общие теплопотери на три составляющие:

  • потери через ограждающие конструкции;
  • обусловленные работой вентиляционной системы;
  • связанные со сбросом нагретой воды в канализацию.

Рассмотрим каждую из разновидностей подробно.

Дополнительная польза

Помимо своего прямого назначения, тепловизоры помогают узнать, в каком состоянии находятся инженерные коммуникации и элементы электрической системы (провода, соединительные коробки и другое электрооборудование).

Только «ловить» он будет не излишнее охлаждение, а чрезмерное нагревание приборов и материалов.

Например, повышение температуры в той или иной точке будет свидетельствовать о наличии плохого контакта, возможном возникновении короткого замыкания и скором выходе устройства из строя.

Такие места и элементы надо проверить и, возможно, отремонтировать или заменить.
