Пневмозаклёпочник. Быстро и надёжно!

49710 руб.

Пневмогидравлический заклепочник Sumake ST-6677 предназначен для скрепления материалов с помощью вытяжной и комбинированной заклепки. Надежная и прочная конструкция, корпус изготовлен из металла для надежной защиты внутренних узлов от повреждений. Инструмент работает от компрессора, поэтому пожаро- и взрывоопасность значительно меньше, чем при работе электроинструментом. Малый вес снижает энергоемкость работы. Расход воздуха (на одну заклепку) 1,5 л/цикл.

Технические характеристики:

Надежность конструкции Корпус пневмогидравлического клепальника Sumake ST-6677 изготовлен из алюминиевого сплава, устойчив к механическим и термическим воздействиям.

Преимущества

  • Мощное тяговое усилие (1700 кг) позволяет надежно скреплять материалы;
  • Работа от сжатого воздуха, с помощью подключения к компрессору;
  • Низкая пожаро- и взрывоопасность;
  • Малый вес для снижения энергоемкости работы.
  • Вид — вытяжной
  • Рабочее давление, атм — 6.2
  • Диаметр воздушного штуцера, дюйм — 1/4
  • Средний расход воздуха, л/цикл — 1,5
  • Работа с резьбовыми заклепками — нет
  • Вес, кг — 1.7

Устройство пневмозаклепочника

Пневмогидравлический заклепочник для резьбовых, вытяжных и других заклепок состоит из корпуса, в котором помещен двигатель и механизм оттягивания насадки. Рабочая часть инструмента включает штырь с резьбой, на которую накручивается специальная заклепочная заготовка. Вытяжная заклепка вставляется в специальное отверстие своей удлиненной частью, которая зажимается и втягивается внутрь инструмента в процессе работы. В действие инструмент приводится сжатым воздухом, активация производится стандартной курковой клавишей.

Рабочая часть пневмогидравлического заклепочника регулируется под определенную длину заклепок. Затем заклепка накручивается на рабочую часть, насадка вставляется в отверстие в соединяемых материалах. После нажатия на клавишу оттягивающий механизм деформирует алюминиевую заклепку, надежно соединяя два листа материала.

Преимущества пневмогидравлических заклепочников

Инструменты этой категории широко применяется как на производственных или сборочных линиях, так и в домашних условиях. Для частного использования мы предлагаем недорогие пневматические заклепочники, полностью отвечающие задачам домашнего ремонта или небольшой мастерской.

В промышленности пневмозаклепочники в основном применяются для сборки автомобильных кузовов, судовых корпусов и различных механизмов. Этот инструмент незаменим в авиастроении. К достоинствам пневмогидравлических заклепочников относятся следующие факторы:

  • высокая скорость сборки листовых деталей;
  • мощное тяговое усилие позволяет работать с крупными заклепками;
  • использование пневматической тяги делает применение инструмента пожаробезопасным;
  • простота конструкции делает пневматические заклепочники легкими и простыми в ремонте.

Благодаря надежному металлическому корпусу, применяемому в большинстве моделей, резьбовые пневмозаклепочники очень прочны и устойчивы к ударам и случайным падениям.

Основные характеристики пневматического заклепочника

На нашем сайте вы можете купить пневмозаклепочник, подходящий для любого типа работ. Каждая модель имеет ряд параметров, от которых зависит удобство, функциональность и производительность инструмента. К ним относятся следующие характеристики:

  • диапазон диаметров заклепок – определят типоразмеры крепежей, с которыми может работать конкретный заклепочник;
  • тяговое усилие – влияет на общую мощность и производительность инструмента;
  • рабочее давление и расход сжатого воздуха – определяет совместимость с компрессорной установкой или воздушной магистралью;
  • ход поршня;
  • вес и габариты – влияют на удобство эксплуатации;

Эти характеристики вы можете узнать в описании моделей резьбовых пневмозаклепочников, представленных на нашем сайте.

Что такое заклепочник и цель его использования

Главное предназначение заклепочника – соединение двух материалов при помощи заклепки. В готовые отверстия устанавливается специальная конструкция, которая позволяет сцепить практически все что угодно на долгое время. Перед тем как произвести соединение двух деталей производится разметка места, в которое будет установлена заклепка. После этого просверливают отверстие на двух материалах. В совмещенные по оси отверстие вставляется непосредственно стержень – заклепка и специальным оборудованием – заклепочником производиться сцепление.

Используется данный инструмент во многих случаях, в быту, строительстве, монтаже. Заклепочник не требует больших знаний при эксплуатации, но без определённой инструкции и описания работы совершить правильный процесс вряд ли получится. Поэтому перед принятием решения купить такой аппарат, необходимо внимательно изучить принцип его работы и предположительно определить, на каких материалах планируется производиться работа. Кстати, от вида материала зависит не только сам инструмент, но и обязательное наличие специальных заклёпок.

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

  • Подготовка поверхности.
  • Нанесение разметки и сверление отверстий.
  • Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

  • Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
  • С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
  • Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
  • Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

Как выбрать подходящий заклепочник

При подборе инструмента нужно обратить внимание на ряд факторов и нюансов:

  1. Какие задачи будет решать заклепочник. Для бытового использования стоит остановиться на самых простых моделях. Дома иметь дело обычно приходится с алюминием, поэтому подойдет одноручный вариант или кулисный. Если иногда требуется устанавливать стальные заклепки, то подойдет двуручный инструмент. Профессиональный уровень для толстого крепежа требуется только на производстве, при строительстве или для ремонтных услуг.
  2. Параметры крепежа. Полупустотелым заклепкам подойдет вытяжной клепальник, очень простой в обращении. Для гипсокартонных профилей требуется просекатель с рычажным механизмом. Под дюбели «Молли» подбирают соответствующий инструмент, как и под анкеры.
  3. Материал. Желательно, чтобы агрегат был стальной. Силуминовые и алюминиевые модели подойдут только для редкого применения в быту. Для производственных процессов они не годятся.
  4. Формат головки. Если работы предстоит много и в различных условия, то понадобится вариант с поворотным механизмом. Для бытового использования можно купить прямой или угловой заклепочник.
  5. Комплектация. При большом количестве дополнительных элементов вряд ли придется докупать нужные комплектующие. Если инструмент планируется использовать в мастерской, лучше присмотреться к большим наборам ключей, насадок и других приспособлений.
  6. Мощность, вес. Надежный заклепочник является тяжелым инструментом. Его вес часто больше 1 кг. Но наиболее мощные и эффективные версии, пневматика или электрика, довольно легкие. Если скорость работы не является критерием, то выбирать нужно из ручных моделей или насадок на дрель.

Это базовый список критериев, на которые стоит ориентироваться при покупке заклепочника для быта или домашней мастерской.

Особенности работы

Пневмозаклёпочник работает на основе сжатого воздуха: нагнетание воздуха в рабочую камеру под постоянным давлением с использованием компрессора. Принцип действия базируется на использовании губок, удерживающих заклёпки за сжатым воздухом. Все губки производят движение в личном канальном отверстии. Это позволяет минимизировать риски возникновения заклинивания и перекосов. Таким образом, инструмент устанавливает заклёпку-гайку в одно нажатие кнопки.

При работе с пневмозаклепочником учитывается множество факторов:

  • сила втягивания – чем выше её показатель, тем с большими заклёпками сможет работать оборудование;
  • атмосферное рабочее давление – обычно находиться в пределах 6-8 атмосфер;
  • диаметр заклёпок – предопределяет тип операций, в которых можно использовать пневмозаклёпочник;
  • рабочий ход устройства – от него зависит максимальная величина толщины соединяемых изделий;
  • расход воздуха – сверяется по аналогии с показателями компрессора, подключаемого к устройству. Объем расхода должен быть меньше на 20-30% этих показателей;
  • размер используемых заклёпок – заклёпочник содержит специализированные головки для крепления деталей. Чем больше их количество в устройстве, тем более универсальными будут показатели инструмента. На рынке существует и универсальные модели устройств, охватывающие много различных типов заклёпок.

Как и любой другой строительный инструмент, пневмозаклёпочник имеет свои преимущества и недостатки.

К плюсам такого инструмента относят:

  • высокую надёжность при работе и в процессе эксплуатации;
  • экономия времени – работы проводятся быстро и без дополнительного оборудования;
  • высокий уровень производительности – возможность выполнения больших объёмов работ;
  • малый вес – за счёт отсутствия электрического двигателя пневмозаклёпочник лёгкий;
  • безопасность.

Но существуют и определённые минусы. Это очень большие габариты оборудования и приличные денежные затраты.

Пневмозаклёпочный инструмент профессионального уровня – это достаточно мощное и дорогое строительное оборудование. Все модели заклёпочников с пневматическим двигателем различаются, размерами, формами, тяговым усилием и крепёжными элементами, которые можно использовать. Для правильного выбора инструмента следует учитывать общий объём работы и материал, с которым будут связаны будущие работы.

Метчики для нарезания резьбы. Виды и таблица размеров

Перовое сверло по дереву. Идеальный компромисс диаметра и веса

Принципы работы резьбовых заклепочников

Как мы уже поняли, заклепочники бывают абсолютно разными. Есть ручные заклепочники, которые при помощи системы рычагов, вытягивают резьбовую заклепку, добиваясь ее деформации, и закрепления на поверхности, или поверхностях, в тех случаях, когда происходит их скрепление. В пневматических заклепочниках, используется принцип пневматического удара, благодаря которому, происходит деформация резьбовой, или какой-либо иной заклепки. А что касается аккумуляторных заклепочников, то они используют как правило, реверсивные пневматические двигатели, который как устанавливают саму заклепку, так и вкручивают или выкручивают резьбовой стержень. Ну, это информация самая общая, а по каждой конкретной модели заклепочника, а не то, что разновидности, придется писать отдельную статью.

Что же выбрать

Конечно, здесь можно давать, только самые общие советы, ибо выбор конкретной модели, зависит от количества работы, которое планируется выполнить с помощью данного инструмента. От вида устанавливаемых заклепок, от финансовых возможностей, каждого конкретного человека.

Так, например, для домашних потребностей, то есть изредка соединить, что-либо заклепками, будет вполне достаточно ручного заклепочника. Если же вы владелец собственного компрессора, можно обзавестись пневматическим резьбовым заклепочником. Ну а для тех, кто часто работает на выезде, и в этой работе приходится устанавливать достаточно много различных заклепок, подойдет аккумуляторный заклепочник. Вот такие можно дать общие советы, по выбору подобного инструмента.

Выводы

Соединение при помощи заклепок, достаточно прочное, простое в исполнении, а главное не дорогое. Но простым в исполнении, заклепочное соединение, как и соединение при помощи резьбовых заклепок, делает именно заклепочник. Как инструмент, облегчающий работу с подобным крепежным материалом. Заклепочник, и в частности резьбовой, позволяет быстро, просто, эффективно, устанавливать различные резьбовые заклепки, там и столько, где и сколько требуется. Существует огромное разнообразие, подобных инструментов. И каждый человек, который планирует работать с заклепками, или уже с ними работает, может подобрать такой заклепочник, который оптимально удовлетворял бы его потребности. Нужно только ознакомиться, с особенностями той или иной разновидности заклепочников, и все станет ясно. Вот такой он, полезный инструмент, заклепочник резьбовой.

Пневматические заклёпочники

Размер резьбы: M3-M6 Тяговое усилие (при 6 бар), кН: 21 Ход штока, мм: 21

Размер резьбы: M3-M12 Тяговое усилие (при 6 бар), кН: 19 Ход штока, мм: 6.5

Размер резьбы: M3-M12 Тяговое усилие (при 6 бар), кН: 14 Ход штока, мм: 6.5

Размер резьбы: M4-M8 Тяговое усилие (при 6 бар), кН: 19 Ход штока, мм: 6

Размер резьбы: M3-M10 Тяговое усилие (при 6 бар), кН: 19 Ход штока, мм: 6.5

Размер резьбы: M3-M12 Тяговое усилие (при 6 бар), кН: 21 Ход штока, мм: 6.5

Размер резьбы: M3-M10 Тяговое усилие (при 6 бар), кН: 19 Ход штока, мм: 6.5

Размер резьбы: M4-M10 Тяговое усилие (при 6 бар), кН: 13 Ход штока, мм: 16

Размер резьбы: M4-M12 Тяговое усилие (при 6 бар), кН: 31 Ход штока, мм: 10

1. Соблюдение технологии выбора и установки заклепки

Длина заклепки рассчитывается как сумма диаметра заклепки и толщины скрепляемых материалов.Например: толщина скрепляемых материалов 4,0 мм, диаметр заклепки 4,0 мм. Длина заклепки = 4,0 + 4,0 = 8 мм.

Просверлите отверстие под заклепку

Диаметр отверстия указан в таблице производителя заклепок.

Так же можно пользоваться правилом – Диаметр отверстия = диаметр заклепки + 0,1 мм.Например: диаметр заклепки 4.0 мм, Диаметр отверстия = 4.0 + 0.1 = 4.1 мм.

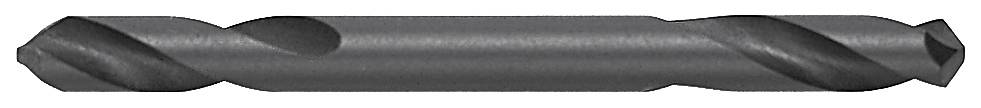

Листовую сталь небольшой толщины удобно сверлить двусторонними сверлами, они имеют короткую рабочую часть.

Установите на заклепочник соответствующую оснастку

Установите соответствующую насадку для вытяжных заклепок, шпильку и мундштук для гаечного заклепочника. Если установлена не соответствующая насадка, это может привести к заклиниванию ножки заклепки и последующему ремонту заклепочника.

Установка заклепки в материал

Установите заклепку в заклепочник, затем вставьте заклепку в отверстие под углом 90 градусов, произведите клепание.

Важно!

Инструмент в процессе клепания должен быть строго под углом 90 градусов к материалу, заклепка должна быть полностью вставлена в отверстие. Если не соблюдать это правило, заклепка будет установлена не ровно и соединение материалов будет не плотным, из-за чего может произойти заклинивание ножки в заклепочнике.

При установке заклепки гайки не перпендикулярно материалу происходит заклинивание резьбовой шпильки в заклепке или поломка шпильки.

Рейтинг лучших заклепочников на 2022 год

Рейтинг качественных товаров поможет ответить на вопрос: какой лучше купить инструмент для дома и сколько стоит самые хорошие модели. В обзоре представлены популярные модели инструмента на основании отзывов покупателей и мнении профессионалов.

Заклепочник Kraftool 31170-H6

Классическая конструкция для вытяжных заклёпок. Подходит для стержней диаметром: 2.4 мм, 3.2 мм, 4 мм, 4.8 мм, выполненных из стали, алюминия и нержавейки. В комплектацию входит: кейс, набор сцепляющих стержней в количестве 60 штук, различные насадки и переставной ключ для их смены 10 мм. Материал корпуса ручек выполнен из резины и пластика. Средняя цена: 1000 рублей.

Заклепочник Kraftool 31170-H6

Достоинства

  • большой комплект насадок;
  • возможность работы с 4 видами клепок;
  • удобное хранение;
  • низкая цена;
  • известный бренд.

class=’s-article__points-list’>

Заклепочник STANLEY MR55 0-69-804

Используется для работы с вытяжными заклепками диаметра: 3 мм, 4 мм, 5 мм, 2 мм. Материал стержней должен быть выполнен из меди, стали, обычной и нержавеющей, алюминия. В комплект входят ключ и насадки. Размеры инструмента – 26 см, вес 0,63 кг. Дополнительная информация от производителя: ограничители для пальцев; хомут для фиксации ручек; подпружиненная рукоятка. Средняя цена: 800 рублей.

Заклепочник STANLEY MR55 0-69-804

Достоинства

  • популярная торговая марка;
  • не требует больших усилий;
  • малогабаритный и легкий;
  • прост в использовании;
  • безопасный
  • низкая цена.

class=’s-article__points-list’>

Заклепочник Gross 40401

Классический вид инструмента, который производит сцепления заклепок с диаметром 2.4 мм, 3.2 мм, 4.8 мм. Материал, из которого изготовлены заклепки: различные виды стали и алюминий. В комплект входит ключ и насадки. Рукоятки инструмента выполнены из пластика. Дина устройства составляет 28,5 см, вес 0,6 килограмм. Корпус, литой со стальным штампованным рычагом. Средняя цена: 1200 рублей.

Заклепочник Gross 40401

Достоинства

  • высокая производительность;
  • легкий;
  • предназначен для домашнего использования.

class=’s-article__points-list’>

  • нет кейса для сбора инструмента;
  • цена завышена;
  • пластиковые ручки.

class=’s-article__points-list’>

Заклепочник TOPEX 43E707

Инструмент пригоден для заклепок диаметром от 2,4 до 4,8 мм выполненные из алюминия. Тип заклепок: вытяжные. В комплект входят 4 наконечника, рожковый ключ. Вес: 0,48 кг, размеры: 40*125*325 мм. Средняя цена: 500 рублей.

Заклепочник TOPEX 43E707

Достоинства

  • большой ход рычага;
  • прост в использовании;
  • пригоден для домашнего использования;
  • низкая цена.

class=’s-article__points-list’>

  • нет кейса;
  • малофункционален.

class=’s-article__points-list’>

Заклепочник литой Yato «CrMo»

Заклепочник литой «Yato» выполнен из инструментальной стали CrV и применяется для стальных и алюминиевых заклепок. Размеры 200 мм. Сцепляет заклепки размерами от 2,4 до 4,8 мм. Средняя цена: 1400 рублей.

Заклепочник литой Yato «CrMo»

Достоинства:

  • прост в эксплуатации;
  • легкий и малогабаритный;
  • выполняет свою работу;
  • удобен в руке.

class=’s-article__points-list’>

Заклепочник HASKYY HBNZ-17

Конструкция инструмента: рычажно-складной тип. Тип заклепок – резьбовые. Материал, из которых выполнены стержни: алюминий, сталь. В комплекте 150 штук насадок, заклёпки по всем видам насадок, ключ, кейс для хранения. Размеры инструмента: 34 см, вес 3,5 кг. Дополнительная информация от производителя: в комплект заклепочника входят: насадки для заклепок M5-M6-M8-M10-M12, 150 резьбовых заклепок по 30 шт. пяти размеров; кейс из пластика. Средняя цена: 3700 рублей.

Заклепочник HASKYY HBNZ-17

Достоинства

  • качественная сборка;
  • легок в использовании;
  • контейнер для инструмента и насадок;
  • усиленный корпус;
  • цена соответствует функциональности.

class=’s-article__points-list’>

Топ-3 лучших ручных заклепочников для стальных заклепок

Стальные заклепки обеспечивают наиболее прочные соединения между деталями. Но и поставить их бывает не так просто. На работу с подобными штифтами рассчитаны не все заклепочники, а только самые крепкие и долговечные модели.

ЗУБР Универсал 270 мм

Купить ручной заклепочник из рейтинга лучших можно в том случае, если требуется инструмент для обычных и резьбовых штифтов с диаметром 2,4-4,8 мм и М3-М6 соответственно. Литой девайс кованой рукоятью легко справляется со стержнями из стали и алюминия, отличается долговечностью и повышенной прочностью. Нажимной механизм устойчив к износу, инструмент легко удерживать в процесс работы, руки не соскальзывают. В комплекте с заклепочником производитель предлагает сменные наконечники, для которых прямо в корпусе устройства предусмотрены специальные ниши.

К минусам можно отнести только необходимость приложения усилия в процессе монтажа заклепок. Однако этот недостаток объединяет все обычные ручные модели.

Приобрести ЗУБР Универсал можно от 2800 рублей

Stanley MR55 0-69-804

Стальной ручной заклепочник с эргономичными прорезиненными накладками на ручках работает со штифтами толщиной 2-5 мм. В наборе с устройством поставляются сменные наконечники и ключ для их замены, на корпусе девайса предусмотрены отсеки для хранения. Модель хорошо справляется с алюминиевыми, медными и стальными крепежными элементами. Несмотря на низкую стоимость и простоту конструкции, обеспечивает надежное неразъемное соединение.

Приобрести Stanley MR55 можно всего от 800 рублей

Кобальт 243-547

Двуручный заклепочник со стальным корпусом и обрезиненными рукоятями подходит для установки алюминиевых и стальных штифтов вытяжного типа. Работает с диаметрами 2,4-4,8 мм, благодаря продуманному рычажно-складному механизму и длинным ручкам обеспечивает легкость монтажа. Физическое усилие требуется прикладывать совсем небольшое. К минусам можно отнести отсутствие полноценного транспортировочного кейса и ключа для смены насадок в комплекте.

Средняя цена ручного заклепочника Кобальт 243-547 стартует от 900 рублей

Пневматические заклёпочники купить

Пневматический заклепочник – это современный инструмент для соединения деталей посредством заклёпок. Это устройство с высокой производительностью и надежностью, которое позволит существенно сэкономить силы и время на проведение крепежных и монтажно-строительных работ. Как и другие пневмоинструменты, профессиональный пневмозаклепочник работает от энергии сжатого воздуха.

При этом действия оператора сводятся к минимуму, и оборудование выполняет автоматическую подачу заклепок. Вам не придется использовать пассатижи и молоток, прикладывать массу усилий для работы. Достаточно лишь купить пневмозаклепочник, рассчитанный на интенсивную и оперативную работу в компании «КрафтМаркет24».

Виды и характеристики устройства

Какие бывают заклепочники? В таблице представлены разновидности инструмента.

НаименованиеРазновидностиХарактеристика
Тип питанияРучныеВнешний вид напоминает обычные плоскогубцы, с прорезиненными ручками. В зависимости от физических усилий будет определена производительность
Аккумуляторный или электрическийЭнергия данного вида заклепочника направлена на удар и формирование заклепки. Внешний вид сходен с пистолетом, так как на корпусе есть кнопка. выполненная в виде курка, и работает от сети или батареи АКБ
ПневматическиеБолее профессиональные инструменты, так как имеют большую производительность и сложный механизм.
ЗаклепкиДлина и диаметрВ условиях работы стоит определить толщину скрепляемых деталей, от которых будет зависеть размер заклепки. Если выбрать неподходящую длину, то головка не деформируется правильно и сцепление не будет прочным, а иногда и вовсе не произведется. Главное при выборе расходного материала, подобрать не только размер заклёпки, но и быть уверенным, что она подойдёт к инструменту.
ПроизводительРоссийского производстваЗУБР, БАРС
Зарубежного изготовленияGross, Kraftool, STANLEY

Проблемы, которые могут возникать с заклёпочником

После того, как вытяжная часть удаляется инструментом, через отверстие она должна выпасть наружу. Однако, спустя некоторое время постоянной эксплуатации Вы можете столкнуться с тем, что вытяжная часть будет застревать внутри инструмента.

Если осуществляется блокирование, вероятнее всего губки внутри инструмента оказались смещены. Придётся полностью разобрать инструмент и установить губки в корректное положение. После этой процедуры работоспособность оборудования будет полностью восстановлена.

В видео домашний мастер наглядно демонстрирует, как быстро и просто устранить проблему с «закусыванием» вытяжной части заклёпки:

Все мы знаем какая великая вещь резьбовые заклепки.

В некоторых случаях им нет альтернативы. До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:

Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок. Основа — это болт М6, прочность 8.8

Вот так выглядит в сборе, с установленной клепкой

Основные детали: Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм. Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.

Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.

Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.

Практичный и простой в использовании полуавтоматический ручной заклепочник для работы с вытяжными заклепками при желании можно сделать своими руками. При этом большую часть комплектующих для него можно без проблем найти в мастерской или в гараже.

Отличительной особенностью этой конструкции является то, что она не имеет силового рычага, как на заводских моделях, — здесь в качестве привода выступает шуруповерт. Также подойдет электродрель.

Для изготовления самодельного заклепочника потребуется рабочая втулка с цанговыми кулачками, конусной втулкой и пружиной, которые можно позаимствовать у старого заклепочного пистолета. Потребуется также головка, куда вставляется стержень заклепки.

Краткое описание заклёпочника

Многие специалисты помнят, что ещё совсем недавно принцип соединения металла заклёпками отличался множеством недостатков и технических нюансов. Именно поэтому выполнить эту процедуру в домашних условиях было практически невозможно. Изначально стоит отметить, что сам процесс клепания сопровождался огромным количеством различных сложностей технологического плана, из-за чего выполнить качественное соединение было очень сложно.

Чтобы установить заклёпку в нужном месте мастера должны были приложить титанические усилия. Кроме того, не всегда можно было выполнить надёжное крепление с обеих сторон обрабатываемого материала. Именно поэтому специалистов часто интересовал вопрос, как закрепить заклёпку без заклёпочника, имея под рукой только подручные приспособления. Но на практике эта процедура отличалась особыми сложностями, так как развальцовка отнимает много времени и сил.

На фоне этих минусов многочисленные специалисты из разных стран работали над тем, чтобы создать качественный и простой в использовании инструмент для решения таких задач. Благодаря этому в массовой продаже появился ручной тип заклёпочника, который отличается своей компактностью и многофункциональностью. Главное преимущество этого инструмента в том, что он гарантирует надёжное соединение металлических заготовок при минимальных усилиях со стороны мастера.

Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.

Специалисты утверждают, что специфика этой работы отличается своей простотой, благодаря чему с ней теперь может справиться даже новичок. Немаловажным остаётся и тот факт, что купить инструмент для клепания заклёпок можно по весьма доступной цене

Резьбовой заклепочник

Во время деформации фиксатора задачей заклепочника является сохранение внутренней резьбы. Если этого не сделать, тогда инструмент невозможно будет извлечь обратно. Резьбовой заклепочник можно использовать не только для металлических, но и для пластиковых заготовок. Это связано с минимальной нагрузкой, которую оказывает фиксатор после деформации на материал. В современной практике применяются ручные и пневматические заклепочники.

Виды

Резьбовые фиксаторы можно найти в ассортименте многих производителей инструмента. Чаще всего встречаются заклепочники с ручным механизмом фиксации. Это связано с их относительной дешевизной. Усилие им прикладывается по принципу рычага. Благодаря удлиненным рукояткам и механизму усилие от мышц пользователя передается на крепежный элемент. При желании заклепочник для резьбовых заклепок можно собрать самостоятельно, т. к. его механизм не слишком сложный. Среди ручных экземпляров выделяют:

  • одноручные;
  • двуручные.

Первый подходит для заклепок, диаметр которых не превышает 5 мм, а второй для заклепок в 6,4 мм. Это связано максимальным усилием, которое можно приложить к конкретному инструменту. Пневматические заклепочники часто используются на производствах. Они дают возможность в несколько раз увеличить скорость обработки деталей. Но такой прибор требует дополнительные модули для нормального функционирования. Основным является компрессор для нагнетания сжатого воздуха.

Способ использования

Работа с таким заклепочником не требует особых навыков и умений, важно просто понимать принцип. Первым этапом идет подготовительный

Его задачей является приведение поверхности деталей в требуемое состояние. Чтобы фиксация была надежной, поверхности должны быть ровными и прилегать друг к другу без щелей. В некоторых случаях понадобится использование шлифовальной машины или напильника, чтобы убрать остатки краски или заусенцы. Следующим шагом делается отметка в месте, где будет располагаться отверстие. Для этого можно использовать чертилку и кернер, который создаст небольшое углубление для сверла, чтобы оно не соскакивало со своего места.

Далее сверлится отверстие. Это ответственный этап, т. к. оно должно быть строго перпендикулярным без перекосов. Если не соблюсти этого требования, тогда будет сложно вставить заклепку

Важно правильно подобрать сверло. Его диаметр должен быть несколько больше диаметра заклепки

Если есть необходимость в установке заклепки с диаметром в 6,4 мм, тогда сверло должно быть 6,2 мм. Длина заклепки должна быть на несколько миллиметров больше ширины деталей, которые будут фиксироваться. Головка заклепочника помещается внутрь и производится сжатие крепежа. Усилие должно быть максимальным, чтобы фиксация была надежной. Обзор такого инструмента можно посмотреть ниже.

Самостоятельная сборка инструмента

Нет особых сложностей в сборке резьбового заклепочника своими руками. Для этого понадобится болт и гайка. Резьба болта должна иметь такой шаг и диаметр, чтобы свободно заходить в заклепку. Гайка фиксируется на болт, чтобы ее не заклинило во время работы, можно использовать небольшой подшипник, который также надевается на болт. Суть использования сводится к тому, что болт помещается внутрь заклепки. Гайка откручивается до тех пор, пока не зафиксирует головку заклепки, после этого необходимо начинать вращение болта. По мере его прохождения заклепка будет сжиматься и фиксировать детали. Чтобы было проще пользоваться инструментом, можно взять болт с внутренней шестигранной головкой, в которую можно вставить рычаг.

Недостатком такого прибора является сложность его использования. В некоторых случаях болт может заклинить в крепеже и его сложно будет выкрутить. Такой эффект появляется в тех случаях, когда болт изготовлен из мягкого материала. Самодельный резьбовой заклепочник отлично подойдет для одноразового применения. Если есть потребность постоянной работы с резьбовыми заклепками, тогда лучше обзавестись заводским инструментом. Видео о самодельном заклепочнике есть ниже.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
