Ремонт зарядного блока шуруповерта самостоятельно

Подготовка и поиск неисправности

Перед , следует проверить его работоспособность мультиметром, замеряющим как напряжение, так и силу тока. Современные модели измеряют еще и сопротивление элементов цепи, а некоторые – емкость конденсаторов. Стоимость их порядка 500 р., продаются во многих магазинах. Присутствие тестера в хозяйстве человека с руками будет нелишним.

Проверку любого устройства начинают с осмотра.

Для поиска повреждений и последующего ремонта понадобятся:

• мультиметр,
• двусторонняя отвертка,
• плоскогубцы,
• паяльник,
• флюс и припой,
• детали на замену.

Тест напряжения проводится просто – мультиметр включают на измерение напряжения в соответствующем диапазоне постоянного тока. В данном случае – до 20 или 50В, в зависимости от модели тестера и АКБ. А определяют контакты, которые нужно «щупать», по надписям на корпусе либо методом проб и ошибок. Следует учитывать, что показания прибора должны превышать номинальные значения, указанные на батарее, процентов на 10 – 15. И уж точно не должны быть ниже их. Если же они не дотягивают даже до номинальных цифр, скорее всего, «умер» какой-то диод либо конденсатор.

Измерение зарядного тока, выдаваемого устройством, производят при последовательно подключенном разряженном АКБ.

Основные поломки

Шуруповёрты, приобретаемые в наше время могут быть сделаны не только для электросети 220 В, но и для более низковольтных сетей. Встречаются такие модели, которые подзаряжают аккумулятор от 120 – 130 В и подключаются к электросети 220 В через специальный конвертор.

Поэтому надо быть внимательным при покупке, и проверять, для каких сетей сконструирован приобретаемый зарядчик. И если появились проблемы с работой шуруповёрта, например, постоянно сгорает плавкий предохранитель в его зарядном устройстве, скорее всего что-то вышло из строя.

Но первым делом надо проверить исправность аккумулятора. Если он работоспособен, вольтметр при присоединении к его клеммам покажет правильное значение, а двигатель даже при не полностью заряженном аккумуляторе будет вращаться. При изношенном аккумуляторе предохранитель также не будет перегорать. Поэтому, вероятнее всего, он горит из-за неисправности в зарядчике. Скорее всего оно было по ошибке включено в сеть 220 В хотя рассчитано на 120 – 130 В.

Но независимо от принадлежности к тем или иным электросетям все зарядные устройства похожи и содержат:

• сетевой выпрямитель;
• понижающий инвертор;
• низковольтную часть – выпрямитель преобразователя и далее схема с соответствующими параметрами, обеспечивающая подачу электроэнергии для подзарядки аккумулятора.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Что нужно знать?

Выбирая один из вариантов, заменяющих зарядное устройство шуруповерта, нужно помнить: от правильности подключения приборов будет зависеть безопасность процесса

Кроме того, важно следить за тем, чтобы режим заряда соответствовал техническим характеристикам самой батареи. Вне зависимости от того, какой вариант зарядника выбран, нужно понимать: временные способы могут спасти положение несколько раз

Но прибегать к их использованию постоянно нежелательно, поскольку нужные значения напряжения и тока выдают только оригинальные зарядные устройства.

Нельзя пользоваться зарядками с USB-портом от ноутбука – они для этого не рассчитаны. Если аккумуляторная батарея не заряжается, можно попытаться разогнать аккумулятор. Для этого блок разбирают и выявляют причину неисправности. После блок заряжают сначала большим, а потом меньшим током. Это позволяет вернуть его к жизни, если внутри еще остался электролит.

О том, как зарядить аккумулятор от шуруповерта без зарядного устройства, смотрите в следующем видео.

Переделка шуруповерта на литий

Владельцы шуруповертов с никель-кадмиевыми батареями часто меняют их на литий-ионные, когда “родные” элементы питания полностью выходят из строя. Переделка шуруповерта на литиевые аккумуляторы 18650 не составляет большого труда. Необходимо лишь обзавестись необходимыми деталями: пальчиковыми аккумуляторами в необходимом количестве и платой управления зарядом BMS (Battery Management System — система управления батареей). Все детали можно приобрести на сайтах Китая.

BMS предназначена для контроля процесса заряда/разряда всех элементов по отдельности, уровня потребляемого тока и температуры. Также BMS способна производить балансировку батарей. Данный контроллер подбирается в зависимости от количества банок, которые необходимо заряжать.

Аббревиатура “18650” обозначает размеры аккумулятора, то есть диаметр 18 мм, а длина – 65 мм. Таких размеров батарей достаточно, чтобы их разместить в корпусе блока питания шуруповерта.

Для примера, будет рассмотрен перевод шуруповерта с Ni-Cd АКБ на 4 литиевых аккумулятора. Соответственно, BMS будет рассчитан на 4 элемента. Ниже показана схема подключения BMS к аккумуляторам.

Далее, необходимо соединить аккумуляторы, спаивая их межу собой последовательно, как показано на схеме, после чего подсоединить их к плате контроллера.

Все составляющие помещаются в корпус аккумуляторного блока. На этом этапе переделка АКБ шуруповерта завершена.

Во время работы шуруповерта контроллер следит за уровнем напряжения на каждой банке. Если на одной из них напряжение снижается ниже 3 В, разрядка отключается. То же самое происходит и при заряде. Если напряжение повышается до 4,2 В, зарядка останавливается.

Аккумуляторы шуруповертов: эволюция

Для обеспечения автономной работы электроинструмента обычно применяются три основных вида аккумуляторов, о которых нужно рассказать подробнее.

Ni-Cd или никель-кадмиевые источники питания

Используются очень давно и совершенно заслуженно считаются самыми старыми батареями, устанавливаемыми на различную современную технику. Основные их преимущества – это:

• самый низкий саморазряд, благодаря чему АКБ могут долго пылиться где-нибудь в чулане, а потом спокойно работать без дополнительной зарядки;
• неплохая емкость при весьма компактных размерах, что обеспечивает длительную автономную эксплуатацию шуруповертов;
• устойчивость к воздействию низких температур, из-за которой Ni-Cd элементы часто применяются во всепогодной технике;
• низкая цена.

К недостаткам относится необходимость постоянно проходить полный цикл зарядки-разрядки батарей. Если они не заряжаются полностью, срабатывает так называемый эффект памяти. Аккумулятор работает все хуже и хуже, после чего отключается совсем.

Ni—Mh или никель-металлгидридные источники питания

Считаются усовершенствованным аналогом батарей Ni-Cd, однако к их преимуществам можно отнести лишь более экологически чистое производство и несколько сниженный эффект памяти. В основном же данная разновидность элементов питания уступает никель-кадмиевым. Все дело в том, что у них очень высокий процент саморазряда. Чтобы эффективно использовать аккумулятор, нужно постоянно его заряжать, из-за чего полностью теряется автономность.

Li—ion, или литий-ионные источники питания

Именно эти батарейки устанавливаются практически на любую технику, включая электроинструмент Макита, Интерскол, Bosch, а также многочисленные гаджеты. Список преимуществ выглядит следующим образом:

• чрезвычайно высокая емкость;
• практически полное отсутствие эффекта памяти;
• возможность оснащения специальными контроллерами, которые отслеживают уровень заряда и считают циклы зарядки-разрядки;
• низкий процент саморазряда;
• устойчивость к высоким нагрузкам, возможность использования в высокомощной технике.

Недостатки литий-ионных аккумуляторов – нестабильная работа на морозе, а также высокая стоимость в сравнении с описанными выше аналогами.

Стандартные и индивидуальные характеристики зарядного устройства фирмы «Интерскол»

1. Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
2. Довольно часто российский производитель «Интерскол» использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

1. Вышедший из строя аккумулятор.
2. Сломанная кнопка включения аппарата.
3. Сгоревший якорь.
4. Наличие свистов и различных скрипов во время работы.
5. Усиленное постукивание патрона зажимного.
6. Невозможность регулирования оборотов шуруповерта.
7. Не происходит переключение реверса шуруповерта.
8. Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
9. Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

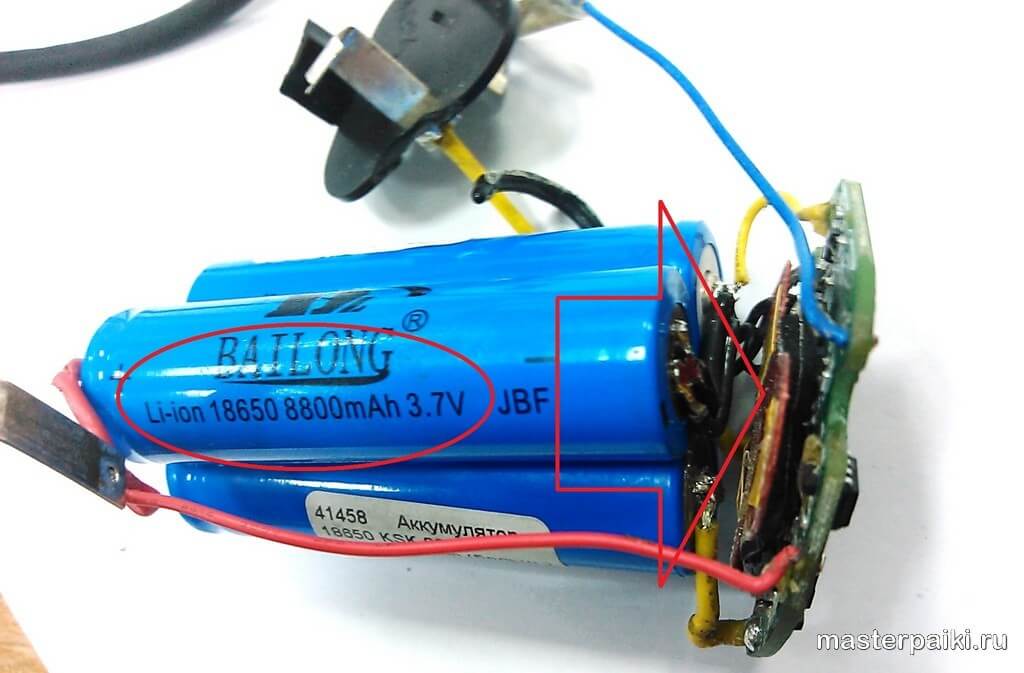

Спаивать элементы питания

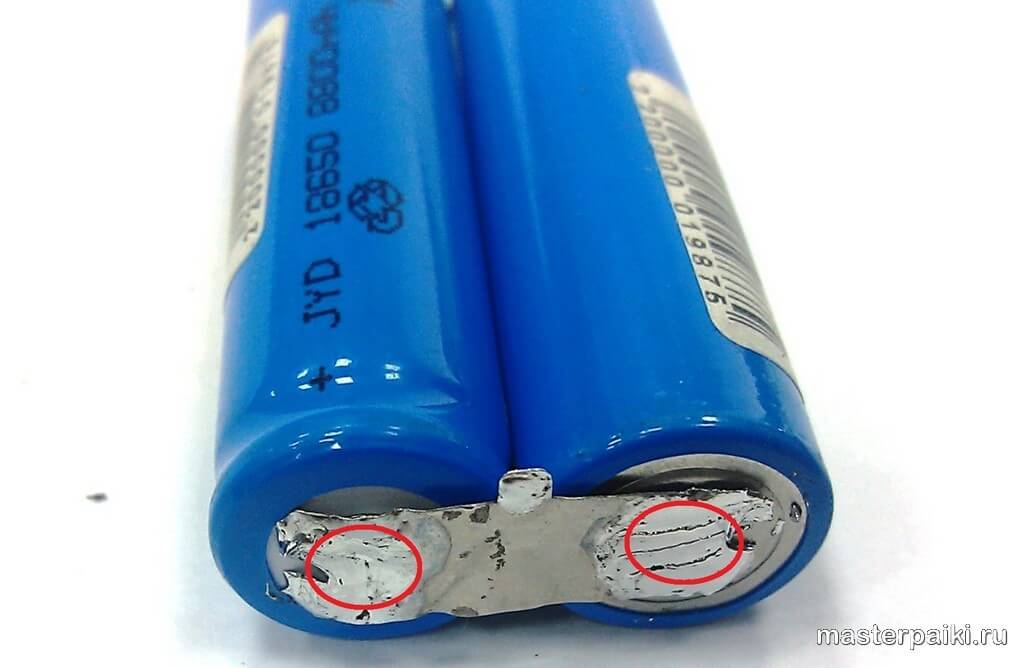

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева .

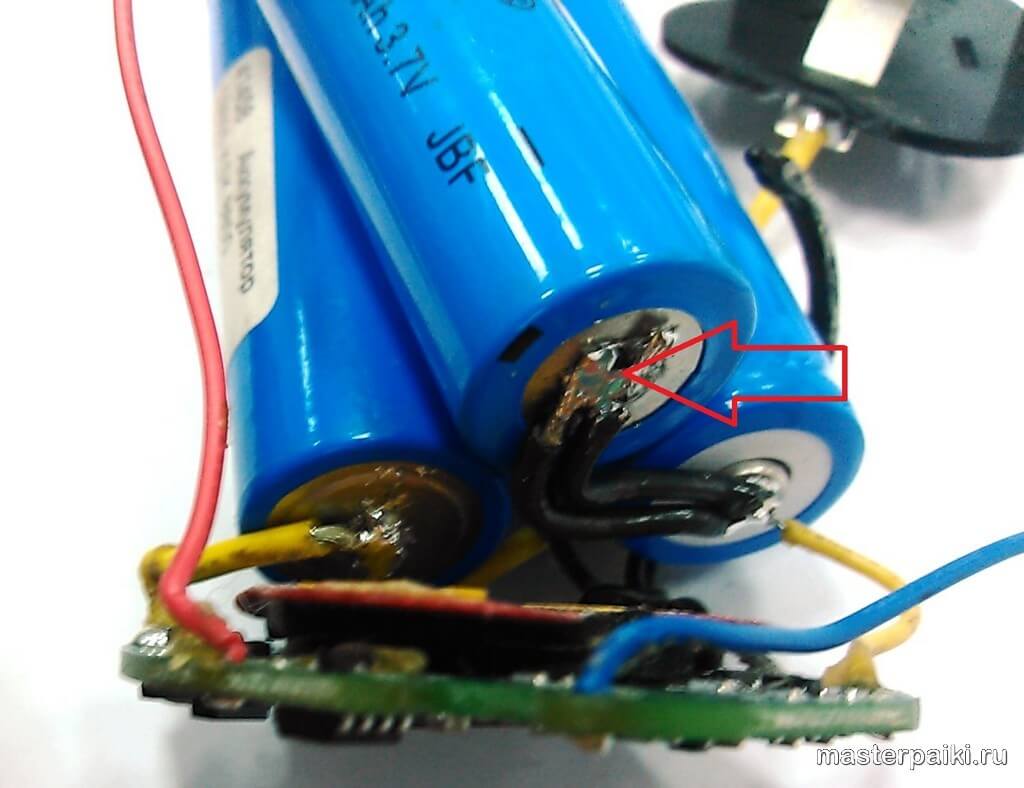

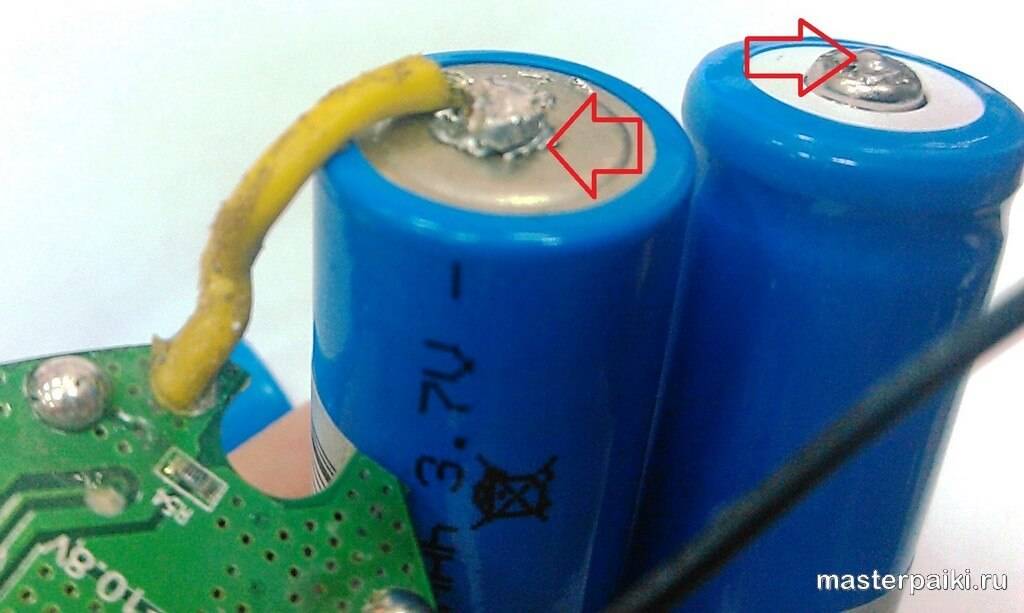

Сложнее всего паяются минусовые выводы, но с дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине.  фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

Устройство и схема кнопки шуруповерта

Кнопка шуруповерта — основной элемент управления, который выполняет сразу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный пуск двигателя;
• Регулировка оборотов.

При этом каждый из элементов управления, встроенных в блок кнопки, сам по себе не может работать корректно. За исключением переключателя направления вращения, который чаще представляет собой отдельный функциональный блок. Корпус в большинстве случаев состоит из трех условных отсеков, в которых расположены рабочие узлы и механизмы.

1. В нижней части корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
2. В средней части расположен сам «курок» плавного пуска (чем глубже его вдавить, тем выше скорость вращения патрона). Кнопка при нажатии скользит в специальном блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
3. В верхней части расположена кнопка реверса — переключатель направления вращения патрона. Направление меняется за счет смены полярности подающегося на переключатель напряжения.

Приблизительно так устроены все блоки управления шуруповертов разных марок. Чтобы ознакомиться с устройством кнопки конкретной модели инструмента более детально, рекомендуем изучить схему кнопки шуруповерта (она есть в инструкции).

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Вынужденное отступление: энергетические особенности АКБ

Как вы уже поняли, устройство аккумулятора шуруповерта ничем архисложным не отличается. Тем не менее последовательная схема соединенных элементов питания может иметь дополнительный компонент в виде установленного термистора (датчик тепла), принцип действия которого заключается в размыкании цепи зарядки в момент, когда температурные показатели достигают критического уровня — перегрева. Вместе с тем при ремонте АКБ следует учитывать выходной номинал используемой в электроинструменте батареи, а также придерживаться идентичности типовой компоновки.

Другими словами, достаточно мощные аккумуляторы для шуруповертов (18 вольт – весьма распространенный стандарт) обычно собраны из пятнадцати никель-кадмиевых элементов. Каждая отдельная емкость обладает энергетическим потенциалом в 1,2 В. В случае, когда устройство снабжается литий-ионным типом АКБ, то 18-вольтовый аккумулятор состоит из пяти элементов номиналом 3,6 В. В результате Li-ion-батареи являются более компактными и легкими, нежели АКБ предшествующих технологий.

Что дает такое обновление аккумулятора

Перевоплощение блока питания для компьютера в беспрерывно работающий от сети аккумулятор для шуруповерта обладает рядом достоинств, а именно:

• Нет необходимости беспокоиться о периодичной подзарядке устройства.
• Время простоя в период длительной работы сводится к минимуму.
• Крутящий момент получает неизменное значение благодаря обеспечению постоянным током.
• Подключение переделанного компьютерного блока питания для шуруповерта (12В) никак не сказывается на технических параметрах изделия, даже если прибор не поддавался эксплуатации на протяжении длительного периода времени.

Единственное качество, о котором упоминают как о недостатке – наличие электрической розетки вблизи места проведения работ. Такую проблему легко решить, подключив удлинитель.

Что может сломаться

Существует ряд «типовых» поломок, свойственных аккумуляторным шуруповертам. В их списке находится предохранитель, диодный мост, конденсатор и высоковольтный транзистор. Реже встречается:

• разрыв и перегорание кабеля питания;
• выход из строя предохранителя;
• замыкание трансформатора;
• пробой выпрямительных диодов или изоляции;
• окисление контактов тумблера и контактов устройства на выходе.

Данные неисправности исправляются при помощи прочистки контактов, а также заменой небольших деталей – трансформатора, кабеля питания, блока автоматического управления.

Предохранитель

Защитный элемент, встраиваемый в плату всех заводских зарядных устройств. Находится перед выпрямительным мостом после трансформатора. Он предназначен для защиты от типовых проблем: скачков напряжения, короткого замыкания и блуждающего тока и т.д.

Предохранитель в электросхеме

Номинал пропускаемой силы тока в электрической схеме рассчитывается исходя из номинального напряжения аккумулятора. Чаще всего «волосинка» – основная деталь предохранителя, пропускает ток до 5А.

Диодный мост

После проверки предохранителя следует проверить выпрямитель, иначе его называют диодный мост. Он представляет собой четыре последовательно соединенных диода, которые выпрямляют переменный ток и преобразуют его в постоянный.

Диодный мост

Таким образом происходит зарядка аккумулятора. Для починки диодного моста потребуется заменить диод или выпаять, когда неисправный элемент всего один.

Конденсатор

Самая распространенная причина поломки зарядного устройства для шуруповерта. Конденсатор представляет собой цилиндрическую деталь, которая вздувается вследствие перегрева платы.

Конденсатор

За этим следует поломка предохранителя и последующее сгорание выпрямителя. Все элементы электрической цепи связаны между собой, и если один из них сломался, а неисправность не была устранена, то это повлечет за собой другие, более серьезные неисправности.

В случае, если есть подозрения на поломку одного из вышеописанных элементов цепи, то сначала нужно проверить батарею шуруповерта, потому что инструмент чаще всего перестает заряжаться именно по причине неисправного аккумулятора. Если с ним все в порядке, то следует найти другой неисправный элемент, вызвавший поломку зарядки.

Резистор

Нужен для ограничения тока в электрических цепях. Выходит из строя одним из последних, чаще всего ломается в результате поражения всей электрической схемы после короткого замыкания.

Резистор на 1 Ом

Что делать после диагностики

Установив достоверно, какое оборудование неисправно, надо выбрать путь решения проблемы. Самое простое действие – заменить неисправный блок. Этот путь не всегда оптимален по экономическим соображениям – аккумуляторы и ЗУ стоят недешево, и выбрасывать их из-за копеечной поломки нерационально. Да и не всегда можно приобрести комплектующие, особенно к старым моделям.

Во многих случаях работоспособность электрооборудования можно восстановить. Если обнаружены окисленные или ржавые выводы зарядного устройства, их надо зачистить мелкой шкуркой. А еще лучше заменить контактные пластины, взяв их с неисправного зарядника-донора.

Замена контактов зарядного устройства.

Для этого потребуется паяльник, а к нему припой и флюс на основе канифоли (бескислотный). То же самое относится к поврежденным контактам аккумуляторного блока.

Если на плату зарядного устройства не приходит сетевое напряжение, то надо заменить сетевой шнур. Его можно взять от любого другого устройства или сделать самостоятельно, приобретя вилку и отрезок провода.

Пример схемы зарядного устройства шуруповерта.

Если все в порядке, а зарядник не мигает светодиодами и не выдает напряжение, то неисправна плата управления. Ее можно попробовать починить. Для этого нужна определенная квалификация и приборы (как минимум, мультиметр и осциллограф). Схему ЗУ можно найти в интернете.

Параметры АКБ и ЗУ нанесены на корпус устройств.

Если неисправен аккумулятор, то можно попытаться его реанимировать, а метод восстановления зависит от типа элементов АКБ. Для NiCd батарей надо вскрыть пластиковый кожух блока и извлечь все элементы. Далее следует произвести визуальный осмотр, который поможет выявить потекшие, окисленные, поврежденные элементы. Их надо выпаять и заменить на новые. Если таких нет, надо замерить напряжение на каждом элементе.

Элементы аккумуляторной батареи без внешнего кожуха.

Отстающие банки или элементы с нулевым напряжением надо отпаять и отложить отдельно. Если напряжение равно нулю, то можно предположить пересыхание электролита. В этом случае надо просверлить отверстие в корпусе аккумулятора и попытаться постепенно ввести внутрь около 1 миллилитра дистиллированной воды с помощью шприца. Если вода не впитывается, элемент восстановлению не подлежит.

Добавление воды внутрь NiCd элемента.

Если удастся напитать внутреннюю полость водой, то надо попытаться подзарядить каждый неисправный элемент (включая отстающие банки) импульсным током до напряжения в 1,2 вольта. Суть метода сводится к зарядке током, превышающим емкость в 10+ раз импульсами по 2-4 секунды. Если операция пройдет удачно, надо запаять отверстие в корпусе элемента и дать ему полежать несколько дней. Потом батарею надо заново спаять и собрать в пластиковый кейс.

Никель-металлогидридные элементы можно попробовать восстановить методом тренировки. Опыт показывает, что для аккумуляторов, не подвергшихся глубокому разряду, шансы на успех высоки. Для этого отстающие элементы надо индивидуально разрядить до уровня 1 вольта, нагрузив их на лампочку или резистор. Потом снова зарядить до номинала, и повторить этот цикл несколько раз.

Из видеоролика узнаете: Почему перестал заряжаться аккумулятор шуруповерта Риоби.

Восстановить емкость Li-ion аккумулятора невозможно, но батарея может потерять работоспособность при глубоком разряде одного или нескольких элементов. В этом случае схема управления предполагает элементы вышедшими из строя, и блокирует их заряд. Можно попробовать «подтянуть» аккумуляторы до номинала, чтобы балансир не отключал их при зарядке. Для этого разряженный элемент (его можно найти, замеряя напряжение на каждом аккумуляторе), надо вынуть и собрать несложную схему.

Схема восстановления литий-ионного аккумулятора.

Напряжение надо поднять с нуля до достижения тока примерно 0,2 от емкости аккумулятора. В этом режиме элемент надо заряжать до 3,7 вольта, а потом отключить и несколько дней контролировать напряжение на нем. Если оно снижается за счет саморазряда, то элемент подлежит отбраковке. Если нет – можно провести контрольный цикл заряд-разряд. Надо иметь в виду, что если даже работоспособность восстановилась, этот эффект временный. Элемент скоро выйдет из строя, поэтому надо быть готовым к полной замене батареи.

Если выяснится, что шуруповерт не заряжается, то эту проблему во многих случаях можно решить. Но подход должен быть осознанным, в противном случае ситуация лишь усугубится и приведет к финансовым потерям.

Почему не заряжается аккумулятор шуруповерта

Если шуруповерт оснащен аккумуляторной батареей, то к нему обязательно должно прилагаться зарядное устройство. Если в один прекрасный момент вы обнаруживаете, что батарея инструмента не зарядилась после того, как вы ставили ее на зарядку, то причин этого может быть несколько:

• Неисправность аккумулятора, что случается достаточно часто при ненадлежащем обращении с инструментом.
• Неисправность зарядки. Очень часто случается с китайскими инструментами, которые гораздо дешевле брендовых изделий.

Несмотря на то, что причины отсутствия зарядки аккумулятора две, первым делом нужно проверить исправность батареи. Проверить ее исправность можно путем подключения к клеммам вольтметра или мультиметра. Если прибор будет показывать хотя бы похожее значение (12В, 16В, 24В), то проблема заключается скорее всего в зарядном устройстве.

Типовые неисправности зарядного устройства шуруповерта

К типовым неисправностям зарядных устройств относятся:

1. Перегорание предохранителя.
2. Неисправность выпрямителя, если устройство понижает напряжение с 220В до 12В.
3. Поломка высоковольтного транзистора инвертора.

Остальные составные части, как показывает практика, работают долго и безотказно, поэтому при подозрениях на неисправность зарядного, следует проверить эти три основных узла. Ремонт зарядки шуруповерта можно выполнить самостоятельно. Для этого ее потребуется разобрать, что возможно при наличии в арсенале обычной четырехгранной отвертки.

Ремонт зарядного устройства шуруповерта

Ремонт зарядного устройства шуруповерта начинается с того, что первоначально нужно выявить возможную причину неисправности. Ведь достаточно часто причиной отсутствия зарядки батареи является окисление контактов или их засорение на зарядке. Для начала осуществите визуальный осмотр изделия, оценив его состояние. Если имеется запах гари, то это говорит о перегорании внутренних элементов.

Ремонт зарядного своими руками осуществляется путем выполнения следующих действий:

1. Для начала следует снять крышку корпуса, вывинтив 4 или 6 крепежных элементов.

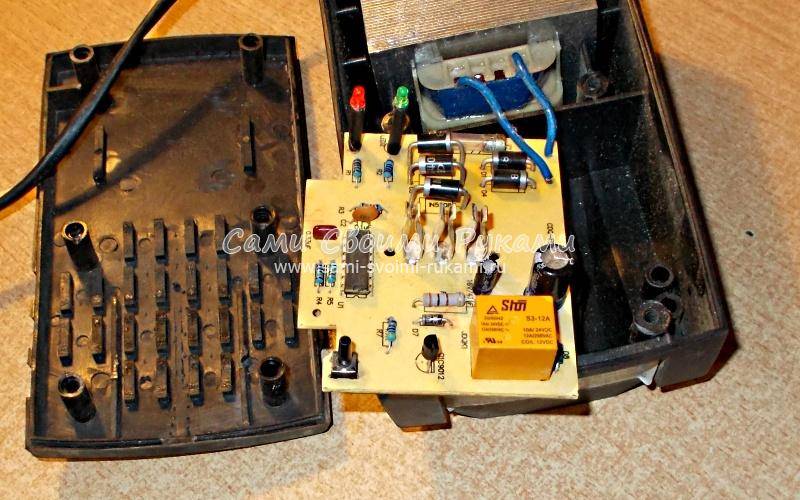

2. Снимаем крышку и видим, что зарядка состоит из двух частей: трансформатор и плата.
3. Ремонт начинаем с того, что проверяется напряжение на выходе трансформатора. Для этого тестер устанавливается в режим «Вольтметр». При этом необходимо вилку включить в розетку.
4. Если мультиметр покажет соответствующее значение, то трансформатор исправен. Если же напряжение отсутствует, тогда нужно прозвонить сетевой кабель. Если повреждение сетевого кабеля исключено, тогда нужно убедиться, что первичная и вторичная обмотка не в обрыве. Обычно в трансформаторах импортного образца в первичной обметке установлен предохранитель. Он обычно спрятан под оболочкой, поэтому его следует найти и прозвонить. При перегорании предохранителя, его следует заменить аналогичным. Если повреждена первичная или вторичная обмотка, то осуществлять ремонт трансформатора не имеет смысла, так как проще приобрести новое устройство. Если причиной неисправности является предохранитель, то после его замены, перед сборкой изделия, следует выполнить проверку.
5. Если же напряжение поступает на плату, тогда следует приступить к поиску неисправного элемента. Необходимо осуществить проверку высоковольтного выпрямителя. Очень часто в таком случае неисправным оказывается один из конденсаторов. Обычно это электролитический конденсатор на плате, который является самым большим. Его необходимо заменить на аналогичный с соответствующими параметрами.
6. Если же конденсаторы исправны, тогда причиной неисправности является поломка транзистора. Его также следует перепаять.

После отремонтированное зарядное следует проверить на исправность и функционирование. Время стандартной зарядки батареи составляет от 1 до 4 часов, при полностью разряженном аккумуляторе.

Подводя итог, следует отметить, что для ремонта зарядного устройства шуруповерта, не нужно быть специалистом. Конструкция данного изделия достаточно простая, но не забывайте, что данный элемент работает от электричества, которое опасно для жизни. При проведении ремонтных работ не забывайте соблюдать технику безопасности.

Источник
