Рычажные ножницы по металлу

Как выбрать ножницы по металлу ручные: основные критерии выбора

Рассмотрев виды инструментов, нужно обратить внимание и на основные параметры, по которым определяются качественные и наиболее подходящие для работы ножницы

Вес

Как правило, качественные модели изготовляются из стали. Материал отличается продолжительным периодом эксплуатации. Стальные лезвия обеспечивают максимально точное разрезание. Режущие элементы тупятся лишь слегка, когда речь идет о большом объеме работ и регулярном использовании.

При покупке необходимо подержать ножницы в руке, рассмотреть со всех сторон, удостовериться в их весе. Ножницы должны быть достаточно увесистыми, чтобы можно было говорить об использовании качественных материалов. Если же масса ножница будет мала, то это значит, что помимо стали при производстве применялось и иное сырье, что снижает общую прочность инструмента.

Длина ножниц

Как правило, изготовители на упаковках к товару обычно обозначают общую протяженность моделей от края лезвий до самых рукоятей. Средний показатель варьируется в диапазоне от 175 до 350 мм.

Ножницы небольших размеров считаются наиболее оптимальными для мелких разрезов, а также торцевания и высечек.

Крупный инструмент стоит приобретать, если речь идет об обработке толстых листов, а также габаритных заготовок и крепких материалов. Образцы с продолговатыми рукоятями предоставляют возможность приложить небольшое количество усилий при смыкании лезвий. Пружина дополнительно помогает облегчить раскрытие и закрытие.

Максимальная толщина реза

Ножницы следует выбирать с учетом толщины материала, разрезание которого будет осуществляться после их приобретения. Конструкция резцов и затачивание совершается в соответствии с предназначением.

Модели для работы с тонколистовыми металлами, к числу которых относится сталь, жесть, медь, алюминий и другие справляются с раскроем материала до 0,8 мм.

Ножницы с более крупной рабочей частью и конструкцией большей прочности хорошо справляются даже с заготовками толщиной больше 1-1,5 мм, к примеру, профнастилом, металлочерепицей и прочими.

Сторона реза

Ножницы по металлу отличаются стороной резой — они могут быть левого и правого исполнения

По этой причине стоит обратить внимание на размещение нижнего резца

Большая часть моделей, в соответствии с ГОСТом, выпущены в леворежущем исполнении, поскольку лезвие внизу находится по левой стороне. Подобные модели являются наиболее подходящим решением для правшей.

Инструменты в праворежущем исполнении изготовляются для левшей, которым неудобно пользоваться ножницами, выполненными иным способом.

С фигурными и комбинированными моделями ножниц определяться нужно немного по-другому

Когда речь идет о криволинейном резе, стоит учесть определенное направление раскроя, а не уделять внимание исключительно на том, для левшей или правшей инструмент

Первоначально подобное разделение выглядит весьма сложным. Проще выбирать инструмент с учетом следующего: правшам следует отдавать предпочтения левым ножницам и наоборот.

Производители

Ножницы по металлу изготавливаются в разном ценовом сегменте. На цену влияет множество самых разных факторов, например, материалы, используемые при производстве инструмента, а также гарантийный срок службы и технология изготовления.

Среди бюджетных моделей достаточно востребованными являются продукты следующих компаний: STAYER, FIT, Зубр, Энкор, Unipro, SPARTA. Их ножницы хорошо подходят для использования не только в домашних условиях, но и при проведении более масштабных задач, если разрез металла не осуществляется каждый день.

Многие производители предлагают весьма качественные модели ножниц по металлу

Профессиональные строители, которые занимаются сооружением различных конструкций с использованием алюминиевого или любого другого металлического профиля, монтажом вентиляционных систем и прочими работами на постоянной основе, предпочитают пользоваться высококачественными инструментами марок Kraftool и Stanley и иными изготовителями профессионального оборудования. Их приобретают, если предстоит внушительный объем выполняемых работ с материалом, который обладает большой толщиной и прочностью.

Выяснив, как именно выбрать ножницы по металлу, можно отправляться в магазин за их приобретением. Зная что да как, покупатель сможет подобрать для себя качественный и удобный инструмент.

Купить или не купить?

Нельзя сказать, что найти и приобрести данный инструмент по вполне разумной цене сейчас невозможно, поэтому сначала лучше заняться взвешиванием всех «за» и «против».

1. Частота использования. Если инструмент мастер планирует использовать чуть ли не ежедневно, то лучше взять удобную заводскую модель, дающую к тому же возможность ее точной настройки.
2. Качество реза. Если требуется точность до десятых долей миллиметра, то в домашних условиях создание такого инструмента будет крайне затруднительным, если вообще возможным. И в этом пункте преимущество не на стороне самодельного роликового ножа.
3. Экономия — то, что способно перечеркнуть все доводы покупных инструментов. Все затраты при создании своей конструкции обойдутся максимум в 5000 рублей. Промышленное изделие — как минимум в 4-5 раз дороже.
4. Длительность работ. В совокупности изготовление собственной модели может потребовать около 2 недель. В этот срок входит регулировка и настройка роликового ножа. Тому, кто считает, что время — деньги, этот вариант вряд ли понравится.

Что такое ножницы по металлу

Из названия становится понятно, для каких целей предназначаются рассматриваемые устройства. Как и обычные ножницы, устройства для резки металла предназначены только для работы с листовыми материалами. Резать трубы, уголки и профиля устройствами по металлу нельзя, так как они не предназначены для этого, и попросту не справятся с этой задачей.

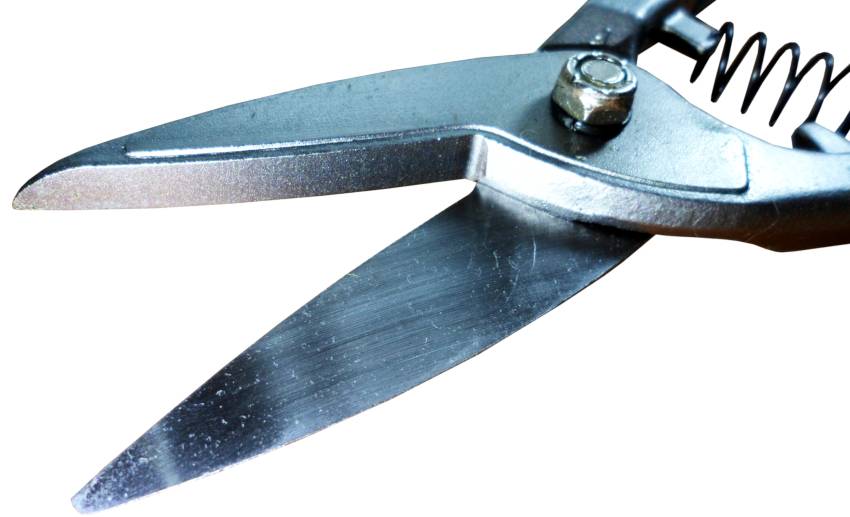

Конструктивно ножницы по металлу ручные состоят из ручек и режущих ножей. Подвижность ножей обеспечивается за счет крепежного кронштейна. Угол заточки режущих ножей составляет 60-75 градусов. Такой угол заточки обеспечивает высокую производительность с приложением минимальных усилий. Большой угол заточки означает, что инструмент можно применять для резки твердых металлических листов. Ножи по отношению к рукоятке расположены под углом от 7 до 12 градусов.

Ножи рассматриваемых инструментов изготавливают из легированной (хром-ванадиевой) или инструментальной стали, что влияет положительно не только на качество реза, но и на срок службы. Когда лезвия на ножах притупляются, их можно затачивать. Рукоятки инструмента покрывают пластиковым, резиновым или силиконовым материалом для удобства проведения работ.

Это интересно!Многие пользуются ручными ножницами по металлу для резки тонколистового металла, например, листов оцинковки или профнастила, и при этом не знают о том, что такой инструмент бывает разных видов. В зависимости от поставленной задачи, необходимо выбирать соответствующий вид инструмента.

Электрические ножницы

• Врубные (высечные);
• Ножевые.

Врубные модели без заминания отрезают профлисты, поэтому могут применяться при обустройстве крыши из металлочерепицы. Они отличаются тем, что во время работы с ними не вылетают искры, не деформируется кровельное покрытие материала, что случается при порезке болгаркой.

Врубные ножницы дают возможность отрезать лист не только с краю, но и в центре. Для этого нужно сделать отверстие, куда устанавливается режущая кромка ножниц.

О принципе их работы можно сказать, сравнив работу дырокола: движущая часть — пуансон — высекает отверстия в металле. Благодаря тому, что передвигается она быстро, края реза выходят ровными. Этот инструмент еще называется пуансонными ножницами.

Еще один вид электрических ножниц — ножевые. Этот инструмент может быть шлицевой или листовой.

Конструкция листовых похожа на обычные: установлены два лезвия. Нижнее четко стоит, верхнее передвигается благодаря усилию, которое создает электродвигатель. Эти электрические ножницы по металлу еще называют вырезными, так как ими можно делать криволинейный рез.

Настройка ножниц состоит в регулировке щели между двумя режущими краями. Во время работы с этим оборудованием никаких отходов и стружки нет. Их основной недостаток: они заминают профлисты, но гладкий материал режут хорошо. Обслуживание их очень простое, тупится лишь нижняя режущая кромка, и ее нужно периодически заменять.

Шлицевые ножницы также имеют неподвижные и подвижные режущие кромки, но их три. Две неподвижных крепятся на определенном расстоянии между собой, подвижная — по центру, между ними. Металл укладывается между неподвижными и подвижным ножами.

Во время порезки появляется стружка размером в пару миллиметров. Она скручивается в спираль сбоку от ножниц. Отрезанный край при этом выходит ровный, и не требует дополнительной обработки. Таким видом инструмента можно разрезать и профилированные, и листовые изделия, легко сделать отрезы любой геометрии. Шлицевые ножницы также подойдут для порезки металлочерепицы и профлиста.

Разновидности

Рычажные ножницы по металлу разделяются по разным факторам. Если говорить о типе привода, можно выделить несколько групп:

1. Гидравлические – приводятся в движение с помощью привода на гидравлике. Это мощные модели, которые предназначены для разрубания металлических прутьев, арматуры большого диаметра.
2. Механические рычажные ножницы по металлу. Ручные устройства, которые приводятся в движение по принципу рычага.
3. Электрические модели. Особенности инструментов — высокая скорость проведения работ, производительность. Рабочему не нужно прилагать усилий для раскроя металла.

По габаритам можно выделить две группы оборудования:

1. Настольные модели. Инструменты небольшого размера, которые закрепляются на любом рабочем столе с помощью специальных зажимов.
2. Полноценные станки, с литой станиной. Они используются на крупных предприятиях, оборудуются гидравлическим, электрическим приводами. Позволяют заниматься серийным производством.

Разновидности механических моделей:

1. Прямые – классические ножницы для выполнения ровных резов.
2. Резаки искривленные – бывают разной формы, зависимо от того, какой рез нужно сделать.
3. Стуловые – используются для разрезания металлических листов большой толщины.
4. Пальцевые – на них закрепляются маленькие резцы, с помощью которых происходит разрезание заготовок.

Отдельная классификация относится к длине лезвий. Они могут быть длинными или короткими.

Основные критерии выбора

Вариант исполнения. Ножницы производятся в правом и левом исполнении, которое зависит от того, где находится нижний нож.

Толщина материала

Всегда внимательно читайте пометки от производителя, так как он всегда указывает допустимую толщину листового металла, с которым можно работать инструментом. Если не учитывать этот момент, то в лучшем случае просто сломается рукоятка, в худшем осколок лезвия травмирует вам при резке.

Лезвия

Хромованадиевая сталь это наиболее востребованный материал в изготовлении ножниц по металлу. Ножи из нержавеющей стали на рынке инструментов ценятся больше, но, как правило, такие ножницы стоят гораздо дороже.

Рукоятки

Надежный хват рукоятки обеспечивает удобную и продолжительную работу без натираний. Хорошая рукоятка должна быть выполнена из прочного пластика, который может выдерживать колоссальные нагрузки

При этом важно, чтобы в рукоятках были фрагменты прорезиненного материала, таким образом ручки защитят ваши руки от травмирования при соскальзывании

Длина

Обычно длины длина ручек варьируется в пределах от 17 до 37 сантиметров, выбирать нужно в зависимости от регулярности работы и толщины металла.

Принцип процесса резки

В слесарном деле резкой называется надрезание металла, а также отделение от него по частям заготовок. Этот процесс можно осуществить с помощью ножниц. Между лезвиями инструмента располагается лист заготовки. Под давлением опускаемого на лист верхнего ножа металл разрезается. Угол заострения лезвия ножа зависит от твёрдости металла. Чем тверже металл, тем острее должно быть лезвие. Угол заострения составляет:

• для мягких металлов — 65º;
• со средней твёрдостью — 70−75º;
• для твёрдых металлов — 80−85º.

Для того чтобы уменьшить трение лезвий ножа, задний угол должен быть от 1,5º до 3º.

Ножи приспособления изготавливаются из легированной стали. Боковые поверхности лезвий должны быть закалены, остро заточены и отшлифованы.

Электрический прибор

Электрические инструменты облегчают и ускоряют работы по раскройке металлов. Существуют два вида электрических ножниц: вырубные и ножевые. Вырубные или высечные применяются при разрезании профилированного металла и используются как ножницы для металлочерепицы. Они не заминают разрезаемый материал и не искрят при работе.

Вырубной инструмент может делать резы и в центре листа. Для этого в заготовке предварительно проделывается отверстие, и от него режущие кромки начинают резку. Этот инструмент носит название пуассоных ножниц, так как резка производится движущимся пуассоном. Вырубные ножницы для резки металлочерепицы могут быть исполнены и как насадка для электродрели.

Ножевой инструмент делится на два вида: шлицевой и листовой. Оба они имеют неподвижные нижние ножи и подвижные верхние. Привод верхних ножей осуществляется электродвигателем. Разница заключается только в профиле нижних лезвий.

https://youtube.com/watch?v=jd6hy9ONSwI

Ножницы по металлу ручные: характерные особенности инструмента

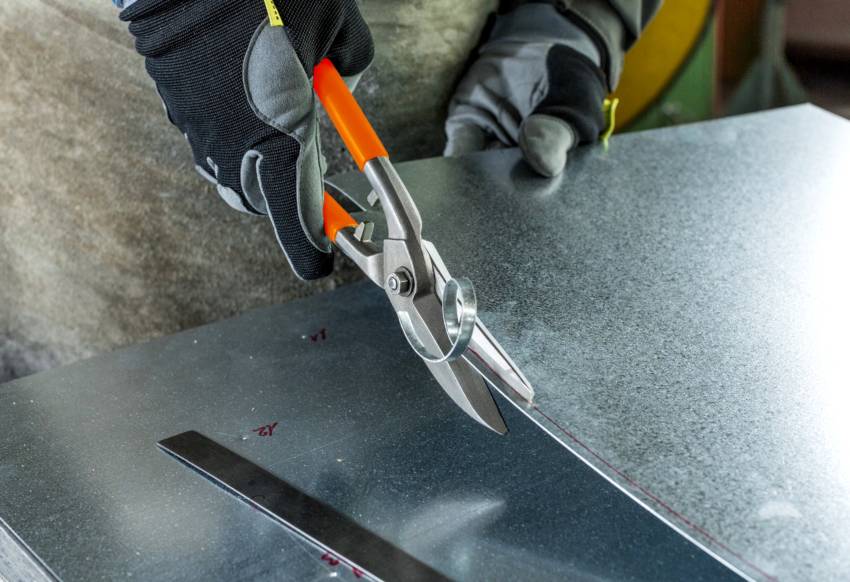

Ножницы по металлу представляют собой инструмент, который предназначен для равномерного разрезания металлических листов без образования железной крошки. Процесс раскроя осуществляется посредством деформации. При воздействии на рычаги инструмента возникает высокое давление, благодаря которому происходит разделение куска железа на несколько элементов.

Ручные ножниц по металлу изготавливаются из стали НSS

Для получения равномерного реза лезвия ножниц должны быть расположены под определенным углом и иметь небольшой зазор. Данные параметры выбираются для инструмента исходя из материала листа и его прочности.

Ножницы по металлу могут быть ручными или электрическими. Первый тип используется для обычной резки стальных листов толщиной до 1 мм и алюминиевых элементов (до 2,5 мм). Приспособление представлено двумя режущими основаниями и двумя длинными рукоятками, благодаря которым в процессе резки создается необходимое давление.

Чтобы ровно разрезать лист металла лезвия ножниц должны быть расположены под определенным углом

Электрический инструмент преимущественно применяется для обработки гофрированного и другого листового металла сложной конфигурации. Для обычной резки такой инструмент не используется.

Ручные виды ножниц в основном оснащены жестким лезвием, выполненным из стали НSS жесткостью 65 НRC. Существуют менее прочные модели, которые изготавливаются из легированной 59 НRC или инструментальной 56 НRC стали, что снижает цену ручных ножниц по металлу. Для повышения эффективности работы у многих вариантов инструмента каждое лезвие покрыто специальным веществом в виде нитрида титана, что придает изделию дополнительную твердость, предоставляя возможность обрабатывать очень толстые металлические листы.

Лезвие ножниц по металлу может быть с гладким или зубчатым краем. Первый вариант используется для выполнения ровной линии реза, но в процессе раскройки лист может выскользнуть. Благодаря зубчатым краям изделие не выпадает. Однако такой тип лезвия не обеспечивает гладкий рез.

Челюсти ножниц могут иметь разные профили. В первом случае при отрезании листа кусок металла будет отгибаться, не мешая резать изделие дальше. Во втором случае отрезное металлическое изделие блокируется на одной из челюстей.

Лезвия ручных ножниц по металлу могут быть как с гладким, так и зубчатым краем

Как выбрать ножницы, цены на них

стоит от 50 до 2000 руб

Более дорогостоящие профессиональные ножницы из кованой стали с использованием легирующих металлов. Этот инструмент может отрезать черную листовую сталь до 1 миллиметра, нержавейку до 0,5 миллиметров.

Механические гидравлические ножницы явно будут нужны при порезке арматуры. Можно, естественно, отрезать пруток с помощью болгарки, но не на каждом объекте находится электричество. Тогда и поможет данный инструмент. Их цена около 1,8-2,8 тыс. руб. По большому счету, это многоцелевой инструмент, поэтому и затем при дальнейшем сооружении бани или другого здания, устройстве участка им работа для них обязательно найдется.

Электрическими ножницами — шлицевыми или врубными можно отрезать металлочерепицу или профлист без больших усилий и очень быстро. Они создают ровный край и не приносят вред покрытию материала. По стоимости электроинструмента очень большой разброс, в этом случае нужно смотреть описание и фото. Он, как и все, делится на профессиональный и бытовой. Последние стоят недорого, но имеют короткое время работы из-за использования дешевых материалов.

Работа наиболее простых ножниц по металлу

Принцип резки гильотинными (листовыми) ножницами заключается в том, что ножевая балка устройства, к которой прикреплена подвижная часть инструмента, по рабочему торцу должна иметь угол в 1,5…3°, вследствие чего резка металла происходит неодновременно по всей ширине. Это снижает усилие резки, но требует приёма, который бы компенсировал сдвиг листового металла (жести, плотного картона и пр.) при резке. Таким образом, потребуется надёжный прижим.

Основные узлы сабельной гильотины

Для привода самодельной гильотины можно применить электродвигатель небольшой мощности, поскольку энергоёмкость процесса невелика. Но по результатам расчёта максимального усилия резки часто достаточно и ручного привода, например, рычажного типа (в самодельных устройствах часто предлагается именно он). Потребуется также надёжное направление подвижных деталей в процессе резки, а также жёсткая опорная поверхность станины. В таком случае детали самодельной гильотины и само изделие не будут упруго деформироваться.

В чертежах обычно указываются пределы толщины и ширины листового металла, либо жести, на которые рассчитано устройство. Если же весь процесс получения листовых ножниц своими руками проводится самостоятельно, то проектирование начинают с уточнения силовых характеристик резки и выбора схемы механизма.

Исходными данными для выбора конструкции являются:

1. вид материала, с которым будут производиться операции;
2. предельные габариты листа по толщине, длине и ширине;
3. точность разделения;
4. предельные габаритные размеры ножниц;
5. тип привода.

Принцип процесса резки

В слесарном деле резкой называется надрезание металла, а также отделение от него по частям заготовок. Этот процесс можно осуществить с помощью ножниц. Между лезвиями инструмента располагается лист заготовки. Под давлением опускаемого на лист верхнего ножа металл разрезается. Угол заострения лезвия ножа зависит от твёрдости металла. Чем тверже металл, тем острее должно быть лезвие. Угол заострения составляет:

• для мягких металлов — 65º;
• со средней твёрдостью — 70−75º;
• для твёрдых металлов — 80−85º.

Для того чтобы уменьшить трение лезвий ножа, задний угол должен быть от 1,5º до 3º.

Ножи приспособления изготавливаются из легированной стали. Боковые поверхности лезвий должны быть закалены, остро заточены и отшлифованы.

Что из себя представляют и для чего нужны ножницы по металлу

Большая часть из имеющихся на сегодня модификаций имеют схожее строение. Данный инструмент в большей части схож с обычными канцелярскими или портными ножницами.

На рынке преобладают модели ручного типа. Они не занимают много места и позволяют в короткие сроки нарезать металлический профиль небольшой толщины.

Качество резки в таких изделиях зависит от самого резца. Выделяются из общего типа, как пряморежущие, так и ножницы для фигурной резки. Рукоятки таких изделий обычно выполнены из плотной прорезиненной пластмассы для защиты рук при работе. Для надёжной фиксации с тыльной стороны от резца устанавливается защитная пружина, которая при резком срыве, снижает скорость сжатия режущих лезвий.

Электромеханические гильотинные ножницы

Распространен это вид гильотин наравне с гидравлическим. Практически не отличается от гидравлической гильотины по производительности (до 60 ходов ножа в минуту) но более шумный — кривошипный механизм привода вызывает быстрое движение ножа и ударное воздействие на заготовку.

Электромеханическая гильотина

Как и гидравлическая, электромеханическая гильотина предназначена для промышленного использования в цехах, где требуется высокопроизводительная точная резка прямолинейных заготовок большого размера и толщины. Однако производятся и рубка металла на гильотине электромеханического типа и в условиях мелкосерийного и кустарного производства — для этой цели создана целая серия ножниц небольшой мощности. Они занимают немного места в мастерской и позволяют без труда резать оцинкованную листовую сталь, алюминий, медь, пластик и нержавейку толщиной до 2-3 мм.

Привод на верхнюю балку с ножом производится при помощи кривошипно-шатунного механизма на валу отбора мощности от электродвигателя, который включается нажатием педали или кнопкой. Проворачиваясь, эксцентрики передают усилие на оба конца ножевой балки, и усилие резания распределяется равномерно. В конце одного оборота вала балка возвращается в верхнее положение, и заготовка подается для следующего реза.

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

Заключение

В чем секрет правильного выбора ножниц по металлу? На самом деле, его нет, главное – не торопиться. Все, что нужно сделать потенциальному покупателю — посмотреть ассортимент, внимательно изучить характеристики и цены, а также сопоставить модели.

Определиться с выбором помогут отзывы других покупателей, которые рассказывают о своем опыте работы с интересующим вас инструментом. Кроме того, ничто не мешает изучить и видеообзоры.

Самое важное — когда покупатель уже в магазине, он может увидеть инструмент вживую. Ему следует подержать в руках инструмент, оценить удобство, эргономичность и функциональность

Если он подходит для выполнения всех нужных задач, то стоит брать.
