Как работает карбюратор бензопилы подробное описание

Принцип работы карбюратора бензопилы

Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.

  • Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
  • В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
  • Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
  • Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
  • Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
  • В диффузоре бензин смешивается с воздухом.
  • Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.

Основные неисправности карбюратора на бензопиле

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

  • Высокий расход бензина и густой дым из выхлопного отверстия;
  • Двигатель «не тянет»;
  • Плавающие обороты;
  • Мотор запускается, но глохнет сразу или через несколько секунд;
  • Мотор не запускается вообще.
  • Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Когда требуется настройка

Современные «трёхвинтовые» карбюраторы бензопил Carver практически не предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепкими пружинами и произвольно не меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

  1. Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
  2. Установлена грубая пружина, которая не может фиксировать винт, как на других моделях.
  3. Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Как работает карбюратор бензопилы — принцип функционирования

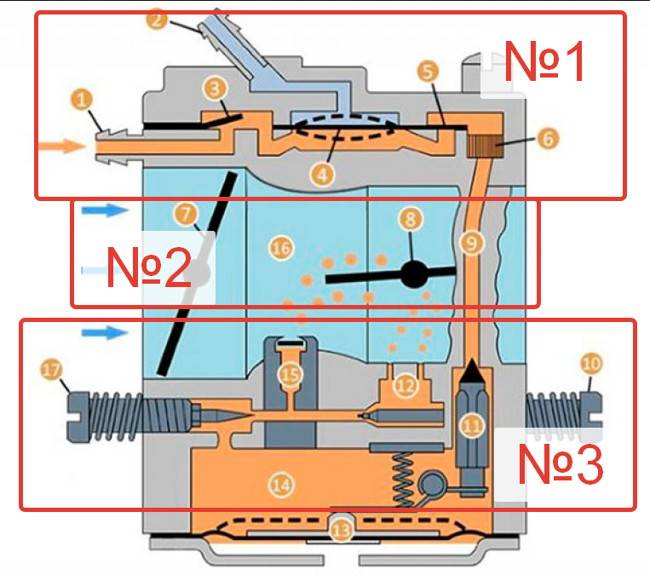

Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:

  1. Как только запускается мотор ДВС, происходит открытие воздушной заслонки
  2. В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
  3. Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
  4. Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
  5. Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
  6. Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
  7. Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
  8. Для очистки бензино-масляной смеси используется фильтр тонкой очистки

Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Свежие записи

5 работающих способов использования дегтя в огороде 7 комнатных растений, которые помогают выйти замуж даже в зрелом возрасте Комнатные растения, которые могут расцвести к беде

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

  • поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
  • распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
  • диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
  • трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Принцип работы карбюратора бензопилы также достаточно прост. При запущенной бензопиле срабатывает дроссельная заслонка двигателя, которая в открытом состоянии пропускает воздух по заводской резиновой трубке. С постепенным открытием штатной заслонки и соединенной с ней трубки активизируется поплавок, расположенный в камере с заправленным топливом. Непрерывно проходя через штатный диффузор, воздух интенсивно смешивается с горючим. После этого используемая готовая воздушно-топливная смесь через заводской впускной канал распыляется в рабочий цилиндр штатного двигателя.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Устройство карбюратора

В этом коротком обзоре мы не сможем подробно описать все детали карбюратора и досконально ознакомиться со всеми нюансами его работы, а остановимся лишь на основных моментах.


Устройство карбюратора на бензопиле

Карбюратор состоит из таких комплектующих:

  • Трубка с воздушной заслонкой. Небольшая аэродинамическая труба, которая призвана регулировать поступление воздуха. Поперечная заслонка, в зависимости от своего положения уменьшает или увеличивает количество воздуха, обедняя или обогащая топливную смесь;
  • Диффузор. Выполнен в форме сужения на конце аэродинамической трубки. Основная задача – увеличение давления и скорости воздуха при смешивании его с топливом;
  • Форсунка, или распылитель. Предназначен для подачи топлива и смешивания его с кислородом.
  • Поплавковая камера. Специальный резервуар, обеспечивающий стабильный уровень бензина, на входе в воздушный канал.

Особенности настройки пил Хускварна

Производитель Хускварна на все пилы устанавливает на заводе режим тестирования системы обогащения топлива, который необходимо будет заменить на рабочий путем регулировки. В режиме тестирования максимально возможное количество оборотов двигателя меньше почти на 700 единиц по сравнению со значением, заявленном в технической документации.

Отрегулировать максимальную частоту силовой установки можно только при помощи тахометра, так как в противном случае вы можете сделать серьезную ошибку. Например, поставить количество оборотов выше, чем нужно, и вывести пилу из строя. Регулировка частоты двигателя производится жиклером Н.

Если вы регулировали карбюратор, а на холостом прогреве двигателя начала двигаться цепь, то проблема кроется в неправильной настройке винта Т, его нужно повернуть еще раз против часовой стрелки.

Общие правила корректировки работы карбюратора бензопилы Хускварна на примере модели 142 следующие:

  1. Прогрейте инструмент. На это потребуется около 10 минут;
  2. Установите его на ровную поверхность, например, на стол. Поставьте го так, чтобы цепь была направлена не на вас;
  3. Для определения наибольшей рабочей частоты двигателя сделайте поворот винтом L сначала вправо, затем медленно поверните его влево. Прислушивайтесь к работе двигателя;
  4. После обнаружения на слух максимальных оборотов поверните регулятор L в направлении, обратном движению часовой стрелки на 1/8 или четверть от полного круга;
  5. Холостой ход корректируется по тому же принципу. Сначала поверните его в правую сторону до начала движения цепи, а затем крутите влево до тех пор, пока она снова не остановится;
  6. Винт Н устанавливают так, чтобы не было слышно посторонних шумов при работе двигателя без нагрузки и на максимальной частоте. Если выхлопных газов слишком много, и пила начинает издавать неприятный лязг без нагрузки, то смесь черезчур обогащена. При помощи поворота винта Н по часовой стрелке вы можете настроить угол открытия дроссельной заслонки.

Важно! Если вы в первый раз настраиваете карбюратор, то перед началом работ изучите видео или техническую документацию вашей пилы

Причины неустойчивой работы двигателя

Для работы бензопилы необходим чистый воздух. Малейшая пылинка, попавшая в жиклер, нарушит работу карбюратора. Поэтому надо вовремя чистить воздушный фильтр. То же относится к топливному фильтру.

В двухтактном двигателе бензопилы нет системы смазки. Вместо этого масло добавляется прямо в бензин. Нормальная доля масла в топливной смеси — 2 процента. То есть соотношение масла к бензину 1 к 50 по объему. Правильно готовьте топливную смесь.

Масло плохо растворяется в бензине. Поэтому надо тщательно взбалтывать смесь в процессе приготовления и перед заливкой в бензобак. Используйте смесь вовремя, не запасайте ее впрок. По этой же причине не рекомендуется оставлять смесь надолго в неработающем карбюраторе. Перед тем как оставить пилу надолго, надо слить остаток смеси из бензобака и дать поработать пиле на холостом ходу до полной остановки, чтобы выработать остатки топлива в поплавковой камере карбюратора.

Проверьте состояние свечи зажигания, вывернув ее из гнезда. Свеча должна быть сухой и чистой, светло-коричневого цвета. Если свеча влажная и черного цвета, это может говорить об излишке масла в смеси и ли неполном сгорании топлива. Промойте свечу чистым бензином и тщательно высушите. Ни в коем случае не прожигайте свечу, как иногда советуют. Если фарфоровый изолятор треснул, замените свечу.

Часто причиной плохой работы является засорение глушителя. Причем не самого глушителя, а искрогасящей сетки, которая устанавливается на его выходе для защиты от искр. Из-за нагара мелкие ячейки сетки забиваются, и пила теряет мощность. Промывайте сетку как минимум раз в сезон. Некоторые мастера рекомендуют совсем убрать эту сетку. Но поскольку сетка — это защитная мера от случайного возгорания оказавшихся рядом с пилой горючих предметов, например, сухой травы, мы эту рекомендацию не поддерживаем.

Иногда причиной неустойчивой работы является подсос постороннего воздуха. Проверьте крепление карбюратора и глушителя. Они крепятся длинными болтами через прокладки.

Если ничего не помогает, требуется более серьезное вмешательство.

Считается, что полная разборка, ремонт и сборка карбюратора — сложная задача и надо обращаться в сервис. Впрочем, сервис есть не всегда поблизости, и вполне возможно отремонтировать карбюратор самостоятельно. Но это уже другая тема.

https://youtube.com/watch?v=i86KPD7EA_o

Как снять карбюратор с бензопилы?

Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.

Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.

В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:

  1. Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
  2. Демонтируем воздушный фильтр.
  3. Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
  4. Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
  5. Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.

Принцип работы карбюратора

Чаще всего неполадки в карбюраторе можно устранить своими руками. Однако для этого необходимо понимать основные принципы его работы.


Принцип работы карбюратора

Принцип работы карбюратора:

  • После запуска движка, открывается заслонка, через которую в карбюратор поступает воздух;
  • В воздушной аэродинамической трубе и поплавковой камере создается зона пониженного давления, в результате чего воздух всасывается через диффузор;
  • Интенсивность поступления воздуха изменяется, в зависимости от того, в каком положении выставлена заслонка;
  • В это время, бензин попадает из бака бензопилы в диффузор, где смешивается с воздухом;
  • Образовывается так называемая топливовоздушная смесь, которая направляется через впускные каналы, непосредственно в камеру сгорания;

Принцип работы карбюратора бензопилы

Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.

  • Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
  • В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
  • Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
  • Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
  • Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
  • В диффузоре бензин смешивается с воздухом.
  • Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

  1. Отсоедините верхнюю крышку и снимите ее.
  2. Аккуратно достаньте мембрану топливного насоса.
  3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
  4. Открутите нижнюю крышку.
  5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
  6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
  7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

  • плохая работы свечи зажигания;
  • потеря компрессии из-за критического износа поршневой системы;
  • плохое топливо;
  • плохая работа карбюратора, не связанная с регулировкой;
  • забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

  1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
  2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
  3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

  1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
  2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

  1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
  2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Нужно ли разбирать бензопилу перед регулировкой?

Настройка карбюратора на данном устройстве выполняется без использования разборки, иногда снимают крышку на воздушном фильтре. В ситуации имеется следующая противоречивость: с одной стороны бензопила предполагает выполнять беспрепятственную настройку узла, с другой стороны регулировать его рекомендуют как можно в более редких случаях.

Работники имеющие за плечами приличный опыт, имеют в наличие отвёртку с плоским и длинным жалом, чтобы со временем настроить карбюратор.

При замене октанового числа бензина или образования повышенной влажности в воздухе работники имеющие высокий опыт. Они в своей технике знают как понастроить нужную смесь для получения хорошей производительности и уменьшения износа деталей двигателя. Но данная процедура, требует большого опыта работ с определённой маркой бензопилы и знания нюансов её работы. Настройка считается очень тонкой работой винты следует подкручивать очень мало, всего на 1/10…1/20 оборота. Другим поводом для настройки является выполнение ремонтных работ или замена карбюратора. Регулировка качества топливной смеси проводиться,если исправен карбюратор известно что: отсутствует мусор, прокладки все герметичны, воздушный фильтр находиться в чистом состоянии, свеча, сцепление и система зажигания полностью функционируют. При неисправном карбюраторе шанс, что некорректное функционирование в какой-то период времени само исчезнет и настройка вновь станет корректной-этого не случиться. Результатом неисправного карбюратора станет поломка двигателя, который износиться раньше своего времени.
