Слесарный верстак

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой – установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

  • профильная труба с размером 6×4 см;
  • уголок 5×5 см;
  • листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Обратите внимание! Для реализации всего проекта по сооружению верстака потребуется примерно 225 метров квадратной трубы. Уголка для стоек потребуется 8 метров, а шинки с толщиной в 4 мм и шириной в 40 мм, потребуется примерно 10 метров

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Совет! Дополнительно между доской и металлическим листом столешницы слесарного верстака можно уложить слой резины, который будет выступать амортизатором.

Требования к самодельному верстаку

Качественно построенный верстак должен быть не просто удобным, но и весьма практичным для мастера. Стол в гараж, выполненный своими руками, должен в полной мере отвечать ряду следующих требований:

Должная высота столешницы. Мастер, производя предварительные расчеты, должен ориентироваться на собственный рост. Наиболее оптимальна та высота конструкции, при которой спина и мышцы плечевого пояса не испытывают нагрузки в течение длительной работы. Размеры верстака, выполненного своими руками, лучше отображать на чертеже.

Над столешницей и в подстолье обязательно должны быть источники освещения. Расположением электропроводки можно заниматься самостоятельно лишь при наличии соответствующего опыта и умений.

Все лампы необходимо заключать в защитные сетчатые каркасы, которые позволят избежать механических повреждений

Также важно вывести несколько розеток, находящихся в зоне доступности.

Верстак для гаража, изготовленный своими руками, должен иметь в области подстолья нескольких отсеков, полок, крючков для размещения инструментария. Необходимо сделать несколько отсеков закрытого типа, и хранить в них материалы, аксессуары, съёмные диски для болгарки, свёрла.

Поверхности данных инструментов могут быть чувствительны к действию химических составов. Также закрытые полки понадобятся для хранения мелких деталей, колющих предметов, режущих инструментов, горючих жидкостей.

Особые требования предъявляются к качеству столешницы. Учитывая характер ремонтных и отделочных работ поверхность столешницы должны выдерживать значительный вес, действие агрессивных химических жидкостей, устойчива к влаге. Все деревянные поверхности в процессе изготовления конструкции подвергают пропитке антисептиком и антипиретиком.

Отдельные установки (например, автоматически пилы) устанавливают на должном расстоянии от остальных предметов (зажимы, рубанки, струбцины).

Для мобильных конструкций приобретают надежные крепления и поворотную фурнитуру, которая подлежит тщательному контролю в течение эксплуатации. Для хранения складных конструкций-верстаков можно изготовить специальный чехол, защищающий столешницу от механических повреждений.

Инструкция по изготовлению

  1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

  2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

  3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.
  4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

  5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
  6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

  7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
  8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

  9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.

  10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Верстак своими руками: как сделать слесарный и столярный стол. Обзор лучших идей и 80 фото различных моделей

Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.

Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.

Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.

Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.

Разновидности верстака

Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:

Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.

Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.

Что входит в конструкцию верстака?

Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов

Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.

Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.

Как сделать верстак своими руками?

Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.

Для этого понадобятся:

  • ножовка;
  • шуруповёрт или набор отверток разного диаметра;
  • столярный угольник;
  • уровень;
  • болты;
  • гайки;
  • саморезы;
  • подробный чертеж изделия;
  • гаечный ключ.

Из материалов необходимо подготовить:

бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм

В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки; листы фанеры толщиной 30 мм; доски для каркаса

Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:

Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.

Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.

Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.

Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.

Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.

Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.

Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.

Основные виды верстаков: фото конструкций и тисков разного назначения

Чертежи столов, которые можно встретить в интернете, представлены в огромном разнообразии. Чтобы выбрать оптимальный вариант для создания верстака в домашних условиях, лучше заранее определиться с типом конструкции и ее конфигурацией. Существует несколько разновидностей столов, используемых для работы с древесиной.

Самую простую в изготовлении конструкцию имеет верстак стационарного типа. Для его создания потребуется минимальный набор инструментов и немного терпения. Такие конструкции преимущественно используются для обработки деревянных заготовок большого размера.

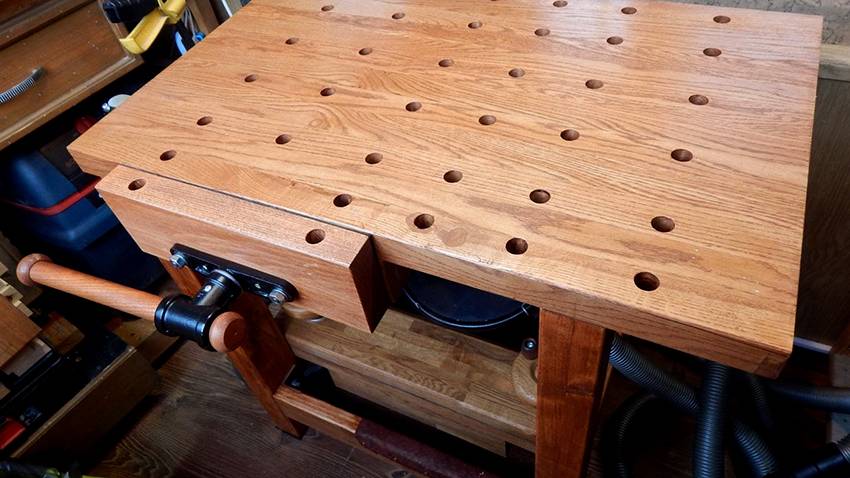

Столярные верстаки отличаются размерами и типом конструкции

Более сложное устройство имеют столярные верстаки складного типа. Эти изделия достаточно компактны. Их вес не превышает 30 кг. Такие конструкции считаются мобильными и при желании их можно легко переместить с одного места на другое. В складных верстаках нижняя опорная часть может изготавливаться из металла. Это делается для того, чтобы повысить устойчивость конструкции. Мобильные столы предназначены для работы с небольшими деревянными заготовками.

Столярные верстаки бывают еще и составными. В этом случае все элементы конструкции фиксируются с помощью болтовых соединений. Преимущество такого стола заключается в том, что все его компоненты взаимозаменяемы. С другой стороны, чертежи столярных верстаков составного типа достаточно сложны, как и технология их изготовления. С этой задачей может справиться только опытный мастер.

Тиски для верстака бывают универсальные, специальные, ручные и стуловые

Прежде чем приступить к созданию верстака, нужно подобрать подходящий вариант тисков. При этом обязательно учитывается специфика будущих работ.

Существует несколько разновидностей тисков для столярного верстака:

  1. Стуловые – эти приспособления применяются крайне редко, поскольку они рассчитаны на выполнение тяжелых работ.
  2. Универсальные – предназначены для работы с заготовками небольшого размера. Для фиксации этого крепежа на крышке верстака используются болты.
  3. Специальные – позволяют регулировать положение заготовки как по вертикали, так и по горизонтали, что в значительной степени упрощает работу мастера.
  4. Ручные – бывают инструментальными, поворотными и неповоротными.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

  • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
  • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
  • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
  • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Размеры верстака для гаража

Существуют две основные группы гаражных рабочих столов, определяемые по габаритам и количеству рабочих мест:

  • одноместные, ширина которых 60-70 см и длинна 1,2-1,5 м. Подходят для гаража и небольшого производства. Конструкции такого размера используются в крупных цехах, позволяя создать удобные изолированные рабочие места для каждого мастера;
  • многоместные, ширина которых от 80 см и длинна до 3,5 м. Его используют в больших цехах, позволяя создать более продуманную организацию пространства. Однако если мастера выполняют работу разного рода, они могут мешать друг другу;
  • существуют также одноместные мобильные виды конструкций, позволяющие организовать мобильное рабочее пространство, а в теплое время года работать на свежем воздухе, иногда это бесценная возможность.

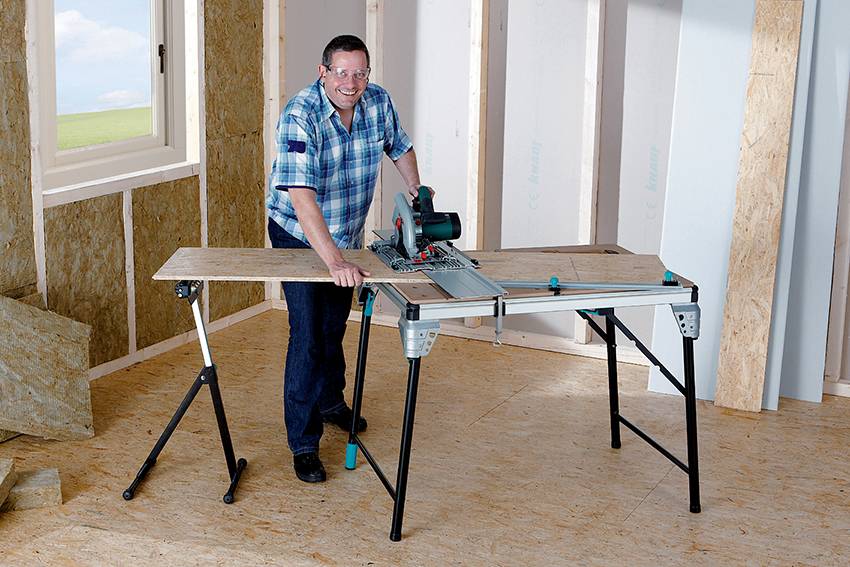

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

  1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
  2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
  3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.
