Советы от профессионалов
Перед тем как приобрести строительные леса, нужно определиться с их дальнейшим назначением, ведь каждый вид каркасно-ярусной системы имеет свои плюсы и минусы. Например, для быстрого ремонта отлично подойдет вышка тура. Эта легкая мобильная конструкция удобна для проведения небольших по объему и требующих оперативности работ.
Для более сложных и объемных строительно-монтажных работ рекомендуется использование рамных конструкций, которые легко монтируются и стоят недорого.
Если планируются обрабатывать сложные участки с балконами и прочими выпуклыми деталями, то лучше хомутовых сооружений не найти. Только в этом случае крепежные хомуты должны быть поворотными. Это откроет доступ к любым извилистым деталям фасада.
Чтобы визуально закрепить вышеперечисленные рекомендации советуем посмотреть представленное ниже видео.

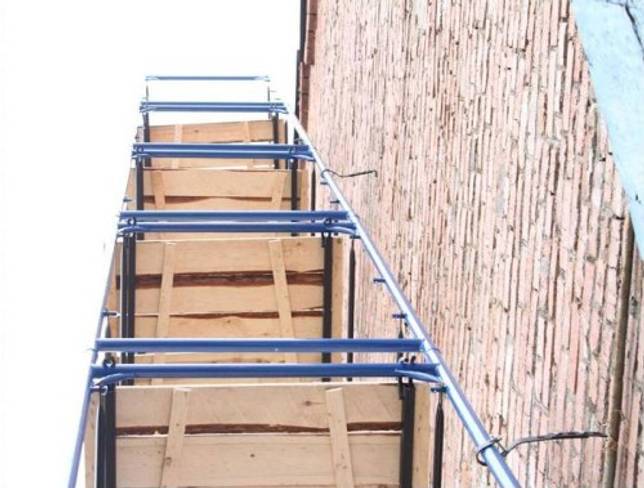

Инструкция по сборке и установке рамных строительных лесов
Рассмотрим схему сборки и установки на примере рамных строительных лесов: вспомогательные конструкции этого типа являются одними из самых распространенных среди строительных организаций.
1 этап. На подготовленной площадке устанавливаются деревянные подкладки и подпятники. Необходимо следить за тем, чтобы опорные поверхности рам конструкции были строго в горизонтальной плоскости.
2 этап. Установка рам первого яруса и соединение их горизонтальными и диагональными связями. По краям необходимой длины лесов монтируются рамы ограждения
3 этап. Сборка рам второго яруса. Диагональные связи следует устанавливать в шахматном порядке. При монтаже используют ригели, на которые укладываются щиты настилов.
4 этап. Установка наклонных лестниц в местах, отведенных для люков.
5 этап. Закрепление лесов на фасаде здания или сооружения.
6 этап. Повторяя этапы 3, 4, 5 набирают нужную высоту конструкции.
7 этап. Установка защитных ограждений или фасадной сетки, организация молниезащиты.
Последовательность монтажа
Перед началом сборочных работ необходимо подготовить поверхность. Она должна быть строго горизонтальной, ровной и твёрдой. В процессе работы возводится каркас из модульных элементов, которые скрепляются между собой и усиливаются дополнительными диагональными связями, придающими лесам исключительную прочность. Крайние пролёты оборудуются специальными раскосами, а на ярусы укладываются деревянные щиты. Для большей безопасности необходимо также установить бортовые доски и ограждения.
Наша компания предлагает услуги по монтажу лесов любого типа сложности. Все работы выполняются только высококвалифицированными специалистами, что позволяет обеспечить высокое качество, надёжность и безопасность строительных работ. В вашем распоряжении имеется услуга оперативного шеф-монтажа, которая предоставляется в том случае, если размер комплекта превышает 500 м2.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1050-2013 Металлопродукция из нелегированных качественных и специальных сталей. Общие технические условия
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18617-83 Ящики деревянные для металлических изделий. Технические условия
ГОСТ 24258-88 Средства подмащивания. Общие технические условия
ГОСТ 26887-86 Площадки и лестницы для строительно-монтажных работ. Общие технические условия
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
Порядок сборки и установки строительных лесов
Технологический процесс монтажа лесов всех типов состоит из сборки первого, второго, третьего и последующих ярусов и закрепления их на фасаде здания. Подробнее этот процесс будет рассмотрен ниже.
Осуществляя монтаж строительных лесов, следует учитывать ряд важных моментов:
- На время монтажа электрические провода, расположенные на расстоянии менее 5 метров от конструкции, следует обесточить или убрать в деревянные или пластиковые короба. Не допускается соприкосновение элементов строительных лесов с электропроводами.
- Сборку вспомогательной конструкции необходимо осуществлять в строгом соответствии с паспортом строительных лесов.
- Монтаж, как правило, начинают с угла здания или сооружения, вдоль которого планируется их установка.
- Под башмаки (подпятники) или винтовые опоры лесов устанавливают специальные подкладки из досок, толщина которых должна быть не менее 4-5 см.
- Если конфигурация стен не позволяет установить леса с опорой башмаков на землю, то леса монтируются на опорные устройства на высоте.
- Вертикальные элементы конструкции соединяются между собой по принципу «труба в трубу».
- Способ соединения горизонтальных и диагональных связей лесов зависит от их типа: для рамных лесов – при помощи флажковых замков; для хомутовых – с использованием специальных хомутов; для клиновых лесов используются специальные клинья.
- Вертикальность конструкции следует контролировать при помощи отвеса после установки каждого яруса.
- Леса закрепляются на стене при помощи анкеров или заводских металлических пробок. Для их установки в стене здания через каждые четыре метра в шахматном порядке бурятся отверстия, глубина и диаметр которых должны соответствовать выбранным анкерам.
- При укладке настилов нужно контролировать зазор между досками – не более 5 мм; выступы досок – не более 3 мм и перекрытие стыками настила опор – не более 200 мм.
- Для защиты от электрических разрядов леса обязательно оснащаются заземлением и молниеприемником.
- На рабочем и предохранительном ярусах лесов необходимо установить защитные ограждения.
Превосходства использования этой модели
Главные особенности, которыми обладают строительные леса:
- Удобная эксплуатация. Благодаря особенностям сборки рабочие фирмы смогут приложить максимальные усилия по выполнению заказа, ведь им не придется несколько раз выполнять сборку/разборку конструкции или перемещать ее на нужное место.
- Прочность. Отличное сырье, послужившее основой для выполненных комплектующих и высокое качество сборки – гарант того, что данное приобретение сможет эксплуатироваться еще много лет.
- Надежность. Приобретя эту модель, выполненную в соответствии со всеми ГОСТами и нормативами, вы получите уверенность, что сотрудники вашей фирмы находятся в безопасности.
Оставьте ваши данные и мы вам перезвоним:
- Продукция Строительные леса
- Хомуты для лесов
- Вышки туры
- Подмости каменщика
- Строительные помосты
- Алюминиевые лестницы
- Строительный мусоропровод
- Грузовые подъемники
- Строительные краны
- Фасадная сетка
- Армированная плёнка
- Защитно-улавливающая сетка
- Тенты
- Кабельные колодцы
- Контейнеры для мусора
- Оборудование для бетонных работ
- Другое оборудование
- Строительные люльки
- Опалубка перекрытий
- Мойки для колес
- Пластиковые емкости
- Мини АЗС
- Распродажа
Аренда
- Аренда рамных лесов до 40 метров
Аренда хомутовых лесов
Аренда вышек тур
Кран Умелец в аренду
Аренда подмостей каменщика
Аренда помоста для лестничных маршей «Балатон-6,1»
Услуги
- Доставка
Монтаж строительных лесов
Монтаж строительных подъемников
Проектирование строительных подъемников
Монтаж строительного мусоропровода
Монтаж клиновых лесов
Монтаж хомутовых лесов
Акции
Доставка
Оплата
О компании
- О нас
Строительные объекты
Новости компании
Вакансии
Отзывы
Гарантии
Политика конфиденциальности
Контакты

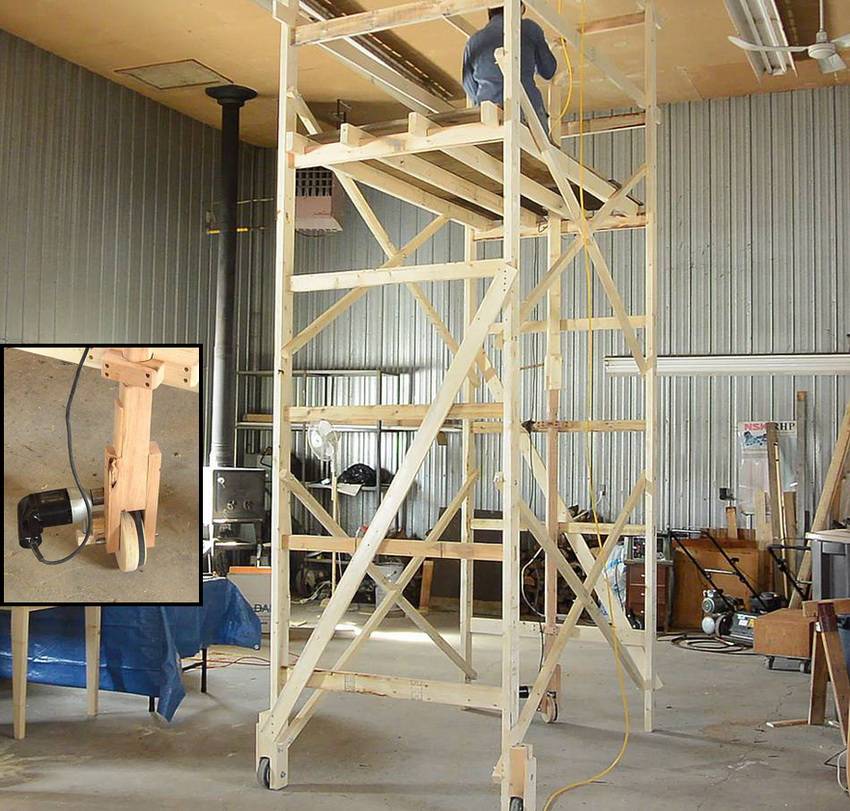

Деревянные строительные леса своими руками
Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.
При необходимости строительные леса можно соорудить из имеющихся под рукой досок
Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м
Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы
Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

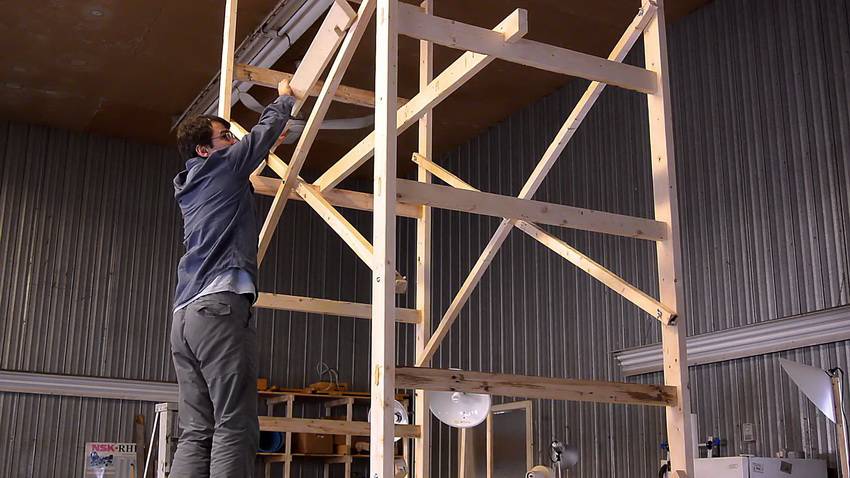

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.
Схема сборки деревянных строительных лесов своими руками
Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.
Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.
Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.
Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке
Передвижные подмостки и вышки-туры
Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.
Основные параметры вышек-туров:
• максимальная высота вышек – до 22 метров;
• ширина 13, метра;
• рабочая площадка 2,2 кв2;
• длина 2,5 метра;
• максимальная нагрузка 200кг/м2.
Виды крепежа
Важным моментом при установке конструкции лесов является их крепление. Неправильно закрепленные элементы — это не только опасность для монтажников, но и для проходящих мимо строительного объекта прохожих, проезжающих машин.
Второй момент — необходимость соблюдения определенной дистанции для возможности монтажа отделочных материалов. Для решения данных проблем используют специальный крепеж для сборных строительных лесов, при помощи которого можно не только собрать саму конструкцию, но и надежно зафиксировать её к стене.
Важно: любой крепеж для строительных лесов, который используется для фиксации, должен быть максимально прочным и использоваться только по прямому назначению. Нельзя надеяться на чудо и проверять выдержит ли конструкция, т.к
это чревато гибелью людей.
Поворотные и неповоротные хомуты
В зависимости от производителя внешний вид таких хомутов может отличаться, но принцип фиксации у всех один. Неповоротный хомут — это жесткая конструкция, состоящая из пары хомутов для металлической трубы с единым основанием. Угол такого хомута, как правило, 90 градусов.
Хомутовые изделия различаются по диаметру труб, которые возможно зажать при помощи такого хомута. Зажимной механизм нормального хомута для строительных лесов должен изготавливаться из прочного металла, с одной стороны фиксироваться на неразборный шплинт, с другой — на болтовое соединение.
Поворотный хомут отличается от неповоротного возможностью регулировки положения зажимных механизмов. Он состоит из пары отдельных креплений для труб, соединённых при помощи неразъемного поворотного механизма.
В продаже можно встретить хомуты, которые имеют различный диаметр зажима для левой и правой части. Это необходимо для тех случаев, когда продольные соединительные трубы имеют диаметр меньше стоечных.
Соединительные муфты
Деталь используется для фиксации места соединения рамных лесов, удлинения труб. Муфта изогнута по форме трубы и имеет несколько болтовых соединений для фиксации. Такая конструкция обеспечивает жесткое крепление. Муфты разделяются по диаметру захвата.
В хомутовых лесах монтаж к стене здания производится при помощи стеновой опоры. Соединить опору с поперечными связями можно при помощи муфты подходящего диаметра.
Кронштейны
Кронштейны предназначены для фиксации любого типа строительных лесов к стене. Одна сторона крепежа имеет загиб под прямым углом, на конце которого предусмотрено отверстие для крепления конструкции к стене при помощи анкерного соединения.
Соответствие нормативам и ГОСТам
Инвентарное строительное оборудование обязательно выпускается, устанавливается и эксплуатируется в соответствии с действующими в нашей стране нормативными документами. Это гарантирует эффективность использования лесов, их долговечность и безопасность для здоровья работающих людей.
Для инвентарных приспособлений, а именно лесов и подмостей, используются следующие регламентирующие документы:
- 12-03-2001 «Строительные нормы и правила по безопасности труда в строительстве».
- ГОСТ 27321-87 «Технические условия на леса стоечные приставного типа для СМР».
- ГОСТ 24258-88 «Технические условия по средствам подмащивания».
Классификация
В зависимости от конструктивных особенностей и сферы использования инвентарные приспособления подразделяются на следующие виды:
— рамные конструкции;
— леса хомутового типа;
— штыревые конструкции;
— вспомогательные приспособления клинового типа.
Среди лесов с рамными конструкциями к инвентарному оборудованию относятся мраки ЛСПР – 30 – 300 и ЛРС – 40. Различные виды хомутовых конструкций могут применяться в разных сферах, но инвентарное назначение имеют следующие модели ЛХ-30-Л, ЛСПХ-40, УЛТ-3000, ЛСПХ-40. Среди разных марок конструкций клинового типа инвентарное назначение имеют модели ЛСК – 50, 60, 100 и ХСИ. Инвентарные леса штыревого типа – это модели ЛШ – 50 и 100, ЛСПШ – 2000 – 40 и Э-507.
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2015 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены”
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью “Центр научных исследований организации, механизации, технологии строительного производства” (ООО “ЦНИОМПТ”)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 мая 2018 г. N 109-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Армения | AM | Минэкономики Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Узбекистан | UZ | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 октября 2018 г. N 694-ст межгосударственный стандарт ГОСТ 27321-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2019 г.
5 ВЗАМЕН ГОСТ 27321-87
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
8 Указания по эксплуатации
8.1 Леса должны устанавливать на спланированную (выровненную и утрамбованную) площадку с обеспечением отвода с нее поверхностных вод.
8.2 Для обеспечения устойчивости лесов их крепление к зданию (сооружению) должны производить способами и в местах, указанных в проектной документации или организационно-технологической документации на производство работ**. При отсутствии таких указаний крепление лесов должно осуществляться не менее чем через один ярус для крайних стоек, через два пролета для верхнего яруса и одного крепления на каждые 50 м проекции поверхности лесов на фасад здания (сооружения).
________________
** В Российской Федерации действуют СНиП 12-03-2001 “Безопасность труда в строительстве. Часть 1. Общие требования”.
8.3 Воздействие нагрузок на леса в процессе производства работ не должно превышать расчетных. В случае применяемых для подъема груза технических средств (блоки, укосины, грузовые площадки и т.п.), установленных на лесах и соответственно вызывающих дополнительные нагрузки, конструкция лесов должна быть проверена на эти нагрузки.
8.4 На лесах, применяемых для штукатурных или малярных работ, в местах, под которыми ведутся другие работы или есть проход, должны применять настил без зазоров.
8.5 Леса должны быть зарегистрированы в журнале учета средств подмащивания по ГОСТ 24258, в который также заносят результаты приемки лесов в эксплуатацию и их периодических осмотров.
8.6 Леса высотой не более 4 м допускаются в эксплуатацию только после их приемки лицами, ответственными за производство работ, а более 4 м – после приемки комиссией с оформлением акта. При приемке лесов проверяют наличие связей и креплений, обеспечивающих устойчивость, узлы крепления отдельных элементов, рабочие настилы и ограждения, вертикальность стоек и заземление.
8.7 Техническое состояние лесов контролируется перед каждой сменой и периодическими осмотрами через каждые 10 сут. Если леса не использовались в течение 1 мес, то они допускаются к эксплуатации после приемки комиссией.
Леса подлежат дополнительному осмотру после дождя или оттепели, которые могут уменьшить несущую способность основания.
Виды строительных трубчатых лесов
Для выбора нужной конструкции строительных лесов выполненных из труб ниже опубликованы данные по каждому виду с фотографиями.
Хомутовые
Отличительная особенность, наличие в комплекте деталей хомутовых соединений, с помощью которого и крепятся трубчатые элементы лесов.
Фото лесов хомутовых
Фото хомутового крепления
Штыревые
Штыревые конструкции относятся к строительным безболтовым лесам изготавливаемых из труб одинакового диаметра. Штыревые леса могут выдерживать очень большие нагрузки.
Фото штыревого крепления
Клиновые
Леса клиновые не находят широкого применения из-за сложности изготовления клинового фиксатора и фланцевого узла на стойках-трубах. Однако безболтовое соединение позволяет очень быстро производить сборку и демонтаж собранной конструкции.
Фото клинового захвата
Рамные
Стойки лесов собираются не из труб-стоек, а из отдельных прямоугольных конструкций, называемых рамами, которые крепятся связями с использованием флажковых замков в безболтовом варианте.
Фото рамных лесов
Фото флажкового замка
Подвесные
Трубчатые подвесные леса являются разновидностью рамных, монтируемых не на земле, а на отдельные кронштейны предварительно установленные на стену здания.
Фото лесов подвесных
Рамные и штыревые строительные леса. Основные параметры
Всем хороши деревянные леса, но они не могут похвастать ни такой свободой в трансформации, ни прочностью, ни мобильностью. Для профессионалов, да и не только для них, промышленность разработала несколько видов строительных лесов, стоимость которых выше деревянных в разы, но также в разы они превосходят деревянные по сроку службы и универсальности.
- Рамные леса. Исходя из названия, они состоят из готовых рам, которые собираются в секции. Рамные леса не слишком тяжёлые, поскольку собраны из полых труб, очень быстро монтируются и демонтируются. Размеры их приведены в таблице, можно добавить только, что различаются они не только высотой установки, но и толщиной стенки трубы и её диаметра. Диметр может быть 42 и 48 мм, а толщина стенки 1,5 и 3 мм. Эти конструкции используют как внутри, так и снаружи помещения, а расчетная выдерживаемая нагрузка вес у всех лесов примерно одинакова — около 200 кг.
- Штыревые леса. Более гибкая конструкция в том смысле, что её можно использовать при работе со сложными геометрическими формами стен. Особенность конструкции состоит в том, что никаких секций там нет, а сборка проводится состыковкой штырей с проушинами или отверстиями в вертикальных несущих трубах. Нет никакого крепежа и это делает их монтаж и разборку оперативными.
Транспортировка и хранение
Недостаток клиновых лесов в том, что они не полностью покрыты краской. Некрашеные элементы требуют соблюдения особых условий для проведения надежной транспортировки и обеспечения качественного хранения. Перед этими мероприятиями требуется законсервировать комплектующие солидолом или другой смазкой. Перевозка оборудования осуществляется на специальном транспорте, способном вместить все составные части комплекта.
Клиновые строительные леса – универсальная и безопасная конструкция, которая подходит для выполнения отделочных, ремонтных и реставрационных работ, а также для возведения различных зданий и сооружений.
Описание клиновых лесов и их установку смотрите в видео ниже.
Разновидности строительных лесов
Строительные леса в зависимости от способов соединения составляющих делятся на следующие виды:
• леса с совмещением элементов по так называемому рамному принципу;• леса с применением клинового соединения;• леса с хомутовым соединением;• леса с применением штыревых соединений.
Леса строительные инвентарные с соединением по особому клиновому принципу дают возможность добиться достаточно крепкой пространственной конструкции. Данные соединения способствуют повышенной универсальности лесов. Они чрезвычайно быстро собираются и довольно быстро демонтируются. Воздействие повешенных нагрузок строительные леса выдерживают благодаря отличной прочности и надёжности.
Собирающиеся на рамных соединениях инвентарные строительные леса, также отличаются высокой скоростью монтажа и демонтажа. Особая надежность металлического каркаса данных лесов обеспечивается благодаря горизонтальным и диагональным связям, которые скрепляют несущие элементы конструкции.
Стоит отметить, что быстрее всего монтируются именно рамные конструкции. Их устройство не требует особых знаний от строителей, поскольку благодаря дополнительным связям параметры каркаса надежно закреплены.
Леса инвентарные строительные со штыревыми соединениями имеют самую большую прочность конструкций. Подобные леса рассчитаны на нагрузку примерно в 250 кг/м.кв. Как раз такая невероятная прочность и содействует настолько широкой области использования этого вида лесов.
Также из связей состоит вся конструкция так называемых хомутовых лесов. Данные связи придают дополнительную надежность конструкции. Но в отличие от вышеупомянутых рамных конструкций, различные элементы этого вида лесов объединяются с помощью хомутов. Данный вид соединения дает возможность применять хомутовые леса на всевозможных объектах высокой сложности.
Дополнительные элементы
В основном, все рабочие яруса строительных лесов настилают досками. Для безопасности строителей из досок непременно монтируются борта, а также ограждения. Для надежного крепления ограждений применяются хомутовые соединения, а сами доски бортов прикрепляются с помощью скоб. Все леса непременно должны заземляться. С помощью особой шины заземление соединяют со стойками лесов.
Если нужно соорудить леса для осуществления кладочных работ из камня, то собирается вся конструкция из обыкновенных строительных лесов, которые крепятся к стене с помощью закладных деталей во время кладки. В данном варианте устройство настила требуется только на 3-х рабочих ярусах.
Как видите, каждый вид отделочных или строительных работ требует определенного вида леса. Благодаря современному производству удаётся производить высокопрочные надёжные конструкции, которые можно использовать в любую погоду. Все инвентарные леса строительные отличаются безопасностью, устойчивостью к коррозии, легкостью и быстротой сборки.
Вышки туры
Для проведения всевозможных монтажных и строительных работ применяются не только вышеупомянутые строительные леса. С этой целью также используются вышки туры, отличающиеся быстротой монтажа. Их, можно использовать, так же как и строительные леса для внешних и внутренних работ.
Главное их преимущество заключается в мобильности. Для перемещения данной конструкции в иное место её разбирать не нужно. Строительные вышки свободно перемещаются благодаря колёсам. Ещё одним существенным преимуществом этих вышек является возможность их применения на неровной поверхности.
Повышенную надёжность данной конструкции обеспечивает наличие специальных стабилизирующих опор и особых домкратов. Все составляющие этой конструкции производятся из стали с особым полимерным покрытием.
Имеются разные варианты вышек тур:
• универсальные вышки;• облегчённые конструкции;• конструкции с антикоррозионным покрытием.
Но конструкции подобных вышек имеют определенные ограничения по высоте. Их нельзя делать больше 30 метров, потому что они обладают маленькой площадью опирания и в основном данные вышки не фиксируют дополнительно к стене строения.
Однако область использования этих вышек достаточно широка. Их, можно применять для любых отделочных и строительных работ, а также и в том случае, когда монтаж конструкции обыкновенной строительной вышки попросту нерентабелен.
Элементы конструкции
Леса рамные ЛРСП-300 МАХ Н-60 м состоят из:
| № | Название элемента | Описание элемента |
| 1. | Проходная рама | Трубная конструкция из стали, размеры 2 м на 1 м. Соединение труб вхождением друг в друга, замки флажковые. |
| 2. | Лестничная рама | Трубная конструкция из стали, содержащая внутри лестницу. Размеры 2 м на 1 м. Соединение «труба в трубу», замки флажкового вида. |
| 3. | Флажковые замки | Неотделимая часть крепящая рамы и связи. Конструкция замка предусматривает невозможность самопроизвольного открывания. |
| 4. | Ограждающая рама | Используется для создания ограждения зоны работы и места подъема. |
| 5. | Диагональная связь сдвоенная | Стяжки диагональные, соединенные между собой посередине. |
| 6. | Связь горизонтальная | Элемент лесов, предназначенный для обеспечения жесткости рам. |
| 7. | Пята опоры | Ставится на деревянный настил, выдерживает всю нагрузку конструкции. |
| 8. | Опора винтовая | Производит выравнивание конструкции лесов по горизонтальной поверхности. |
| 9. | Настил | Представляет сочетание металлических балок, размещающихся на рамную перекладину, держащую деревянные щиты. |
| 10. | Каркас из металла | Размеры 1м на 3м, применяется для укладки на перекладины верхних рам, предельная нагрузка 250 кг/м². Держит на себе деревянные щиты. |
| 11. | Настилы цельнометаллические | Выпускаются с параметрами измерений 0,3 м на 3 м и 0,6 м на 3 м. Могут быть с люком и без него. Выдерживают нагрузку до 250 кг/м². |
| 12. | Настил для кирпичной кладки | Выпускаются размеров 0,3м на 3м. Выдерживает нагрузку до 400 кг/м². |
| 13. | Щит деревянный | Укладывается на балки настилов |
| 14. | Доска бортовая | Предназначена для предотвращения падения инструмента или мусора ограждая зону работы. |
| 15. | Приставная лестница | Выпускается как дополнительный элемент для осуществления подъема вверх. Существует два вида лестниц: а) имеющая широкие ступени для удобного подъема; б) имеющая поручни для безопасности и удобства. |
| 16. | Крепление анкерное | Применяется для произведения крепи лесов к зданию. |
| 17. | Приемник молнии | Металлический элемент для защиты от попадания молнии. |
Конструкция лесов ЛРСП-250 МАХ Н-20 м намного проще, а именно не содержит дополнительную лестницу с поручнями, размеры рам проходной и лестничной 2,085 м на 0,73 м.
ГОСТы и нормативные документы
Для расчета лесов на устойчивость и прочность, а также безопасное их использование, разработана методическая документация в строительстве МДС 12-25.2006 (Леса строительные. Монтаж, расчет, эксплуатация). Кроме того, существуют ГОСТы, регламентирующие не только допустимые размеры, но другие показатели, которые скомпонованы в таблицу.
| Наименование показателя | Наименование регламентирующего документа |
| Леса приставные рамные. Технические условия. | ГОСТ 24258-80, ТУ 5225-005-53975262-06, ТУ 5225-004-75292888-2007 |
| Марка стали для несущих элементов, а также для второстепенных деталей. | ГОСТ 3262-75, ГОСТ 10704-76, ГОСТ 1050-74, ГОСТ 380-71 |
| Настил лесов | ГОСТ 8486-86 |
| Проверка качества сварных швов | ГОСТ 3242-79 |
| Лестницы для подъема и спуска людей | ГОСТ 26887-86 |
| Молниезащита лесов | СН 305-77 |
| Сигнальная окраска лесов | ГОСТ 12.4.026-76 |
| Изготовление и ремонт лесов. | ГОСТ 15150-69 |
| Объем комплекта поставки | ГОСТ 27321-87 |
Рамные строительные леса входят в список продукции, которые не могут быть изготовлены или проданы без сертификата соответствия (Постановление правительства № 982 от 1 декабря 2009 года). Для проверки лесов требованиям соответствия стандартам, изготовитель должен проводить приемо-сдаточные испытания. Этим испытаниям должен подвергаться каждый элемент конструкции. На основании протокола испытания изготовитель получает сертификат соответствия и производит маркировку продукции.
