Сварочный кабель для аппарата, инвертора: характеристики, виды

Требования

Сварочный кабель должен пропускать рабочий ток сварки с наименьшими потерями. Из доступных материалов максимальная проводимость у меди. Чтобы сам провод не грелся, то есть на нем не происходило заметного падения напряжения, он должен быть достаточно толстым (большого сечения).

Свариваемые конструкции имеют сложную форму, и сваркой приходится заниматься в различных положениях. Электрод должен свободно доставать до любых мест свариваемой конструкции. Поэтому сварочный провод должен иметь максимальную гибкость и не мешать производству работ.

Так как вокруг свариваемых деталей часто бывают металлические токопроводящие конструкции, то провод должен иметь надежную изоляцию. Кроме этого, изоляция должна позволять варить в сложных природных и производственных условиях.

Она должна выдерживать воздействие жары, холода, пролитого масла или другого смазочного материала. Проводник и изоляция должны быть невосприимчивы к ударам, рывкам и химически агрессивным средам.

Так как в процессе работы сварочный провод много раз приходиться сматывать и заматывать, то он должен выдерживать и это. Таким требованиям отвечает многожильный медный провод большого сечения в мягкой маслостойкой резиновой оболочке.

Требования к кабелю для сварочника

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
Для работы на холоде проводник должен быть морозостойким.
Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Как выбрать удлинитель для сварочного аппарата?

Для того чтобы определить протяжённость удлинителя для сварочного аппарата, необходимо учесть величину полезной площади сечения и специальный поправочный коэффициент. Значение поправки берётся в зависимости от рабочих токов: Диапазон 200–500 А: K=2. Менее 200 А: K=I/100, где I — сила тока.

Какое сечение провода для удлинителя для сварочного инвертора?

Для бытовых сварочных аппаратов ( инверторов ) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением

То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода

Какого сечения должен быть провод для сварочного аппарата?

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Какой кабель лучше использовать для удлинителя?

Наиболее оптимальный вариант кабеля для удлинителя — кабель с резиновой изоляцией. Популярные и практичные марки в этой категории силовых кабелей: КГ, КГ-ХЛ, КГН. В некоторых случаях в качестве кабеля для переноски допустимо использовать провода с ПВХ изоляцией, например, ПВС,ПРС.

Какой длины должен быть сварочный кабель?

Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров. Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи.

Сколько стоит сварочный кабель за метр?

Стоимость кабеля из расчёта одного погонного метра – от 204 рублей; КГ 1х50 – максимальная нагрузка тока 500 А, сечение кабеля — 50 мм. Температурный диапазон работы колеблется от -40 до +50. Цена за метр сварочного кабеля – от 230 до 300 рублей.

Какой кабель использовать для переноски?

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током

Это важно, поскольку провод удлинителя находится в открытом доступе. Всем требованиям соответствует провод марки ПВС

Какой провод нужен для сварки?

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

Как определить сечение кабеля сип?

Рассчитать сечение по диаметру

Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
Получившееся значение возвести в квадрат.
Дополнительно умножить полученное число на 0,785.

Как рассчитать длину сварочных кабелей?

Какая максимальная длина сварочного кабеля?

Определяем длину сварочного кабеля …
По стандартам ISO максимальная длина рассчитывается по максимальному падению напряжения на кабелях, которое не должно превышать 6 %. …
Lmax=Sk/k , где: Lmax – максимальная длина кабеля, Sk – максимальное сечение медного кабеля, k – коэффициент (При токах 200-500А равен 2.

Можно ли удлинить кабель инвертора?

Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

Что такое сечение кабеля?

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Как правильно соединять сварочные кабеля?

Провода необходимо очистить от до металлического блеска, объединить в пучки/скрутить, а затем надеть на них гильзу и зажать специальными клещами. При этом стенки гильзы вдавливаются в жилы проводника и образуется надежный электрический контакт.

Сварочный кабель – разновидности, требования, маркировка

Если вы новичок в сварочном деле, для начала рекомендую узнать, какие вообще бывают виды проводников для подачи тока к месту работы. Выделю 3 основные разновидности:

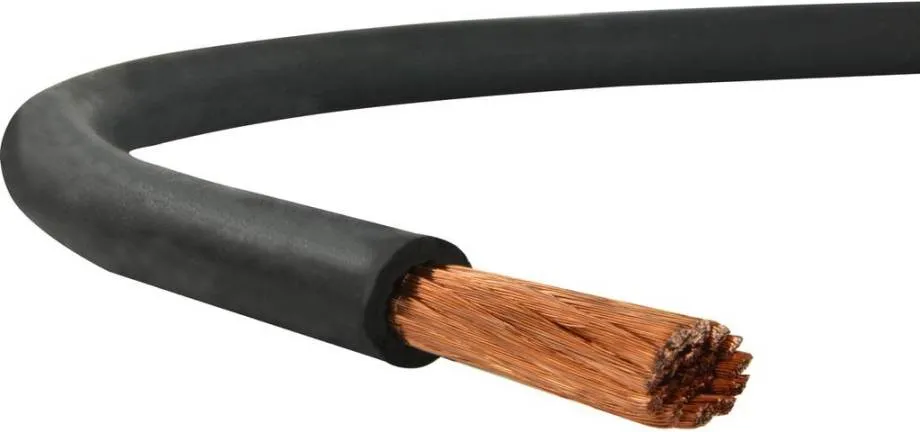

1-жильные. Оснащаются медным хорошо проводящим ток сердечником. Такой провод гибок, эластичен и прочен. Им комплектуются бытовые мобильные малой и средней мощности аппараты.
2-жильные. В составе имеются 2 жилы – выполняющие функцию анода и катода. Проводники большей частью состоят из меди и ее сплавов с небольшим добавлением других металлов. Применяются преимущественно на импульсной сварке.
Количество жил 3 и больше. Используются для мощных автоматических сварочных станков на производстве – где требуется создавать крупные сварные соединения при хорошем качестве, например, для газопровода.

В большинстве случаев провода идут в комплекте с приобретаемым агрегатом.

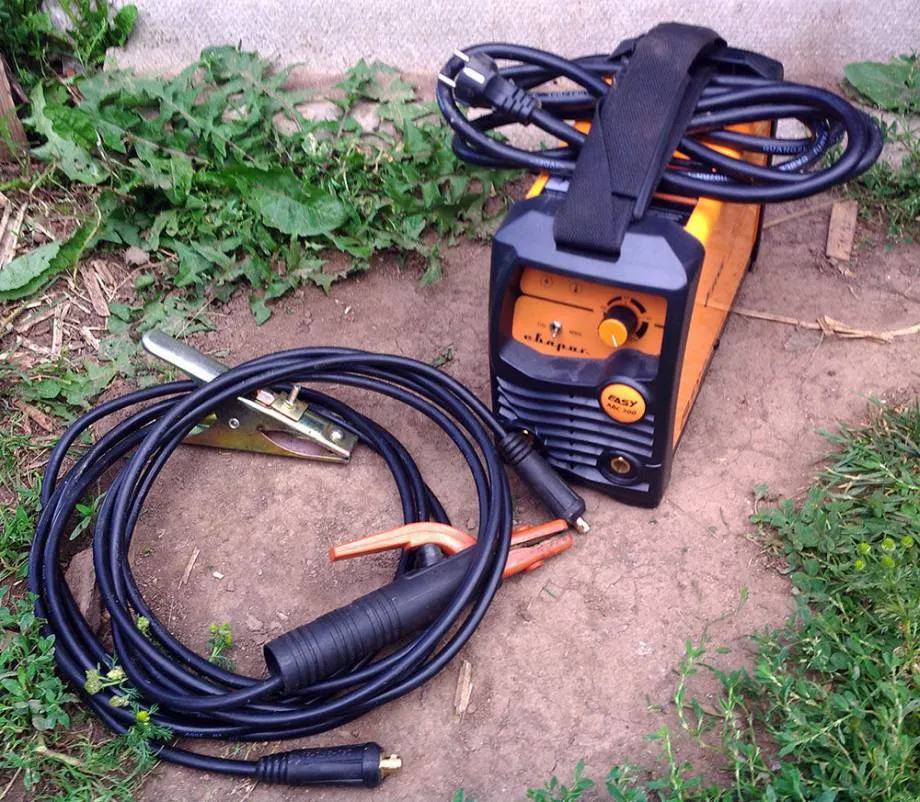

Сварочный кабель поставляется вместе с аппаратом

Критерии выбора кабеля для сварки

Главным критерием для выбора является стабильность процесса сварочных работ. На эту стабильность влияет много чего – не только показатели тока и источника сетевого напряжения, но и многие параметры сварочного и сетевого провода.

Поэтому при выборе думаем о правильной длине, верной площади сечения и материала оплетки – все три параметра имеют серьезное значение. Если, к примеру, сила сварочного тока достигает высоких значений, провод нужно выбирать по определенному типа и материалу.

Мы уже говорили, что все провода для сварочных аппаратов имеют свои значения электрического сопротивления. Его можно рассчитать по таблицам, это не проблема. Например, проводник из алюминия имеет больший коэффициент сопротивления, чем проводник из меди.

В результате такой разницы алюминиевого провода для сетевого удлинителя понадобится много больше в килограммах, чем медного. Да и площадь сечения у алюминия также должна быть больше.

Таблица токовых нагрузок.

С учетом таких фактов удлинение сетевых проводов производят с помощью медных изделий в двух вариантах: двух- или трехжильными, длиной, не превышающей сорока метров. Что же касается площади сечения, то она должна быть больше 2,5 мм².

Выбор сварочных проводов немного отличается от выбора сетевых проводов. Изделия для сварки отбираются с учетом силы выходного тока, здесь имеют огромное преимущество медные многожильные марки с оплеткой высокой гибкости и усовершенствованной изоляцией.

Самые популярные провода для сварочного инвертора продаются под маркировкой КГ, что означает гибкую оплетку, или КОГ, что означает очень гибкую оплетку. Эти марки отличаются отличной изоляцией в несколько слоев с внешней оплеткой, выполненной из резиновых материалов.

Стандартная длина провода примерно 2 – 3 метра и редко, когда длиннее. Это объясняется тем, что каждый лишний метр длины провода приведет к увеличению площади сечения примерно в полтора раза, так как значительно возрастает сопротивление и провод начинает нагреваться.

Условия будущих работ должны быть заранее учтены в обязательном порядке, потому что нужно выбрать самый адекватный вид изоляции и стойкости к повреждениям механического характера, температурным условиям или агрессивной химической внешней среде.

Умение читать и понимать маркировку сварочных кабелей может помочь вам в этом непростом деле:

Если маркировка выглядит КГ Т 1х16, то это означает изделие одножильное с площадью сечения жилы 16 мм², в тропическом исполнении с устойчивостью к температурам от -10 до +55°С.
Маркировка КОГ ХЛ 1х50: одножильное изделие с сечением 50 мм², морозоустойчивое и теплоустойчивое к температурам от -40 до +50°С. В данном случае индекс термостойкости не присутствует.

Длина провода и площадь сечения должны согласовываться с силой электрического тока и остальными параметрами.

Как сделать сварочный аппарат своими руками

Изготовить сложный сварочный инвертор — занятие заранее провальное. Технически это возможно, но практически гораздо проще, быстрее и дешевле купить готовый источник тока. С железным трансформатором легче. Поэтому самодельный аппарат для сварки проводов легче сделать именно из него.

Расходные материалы и инструменты

Большинство инструментов и материалов для сборки доступны в домашних мастерских и электротехнических магазинах любого города. Сложности вызовет только поиск трансформатора. Не везде получится купить подходящий по мощности. Как вариант, можно поискать нужный на барахолках, блошиных рынках или поспрашивать у знакомых с заводов и предприятий.

Более подробный перечень необходимых инструментов и материалов выглядит следующим образом:

понижающий трансформатор;
материалы для крепежа и корпуса;
медные гибкие провода большого сечения от 35 кв. мм;
слесарные и измерительные инструменты, отвертки, ножовка по металлу и т. п.

Понижающие трансформаторы для изготовления аппарата

Инструкция по сборке

Сборка аппарата своими руками потребует минимальных навыков работы с ручным инструментом. Для удобства процесс изготовления следует разбить на 5 этапов:

Подготовка корпуса. Он выбирается исходя из габаритов трансформатора.
Поиск и монтаж трансформатора. Проверка его работоспособности.
Подбор питающего кабеля. Защита аппарата от перегрузки.
Установка выходных клемм. Другие способы соединения.
Выбор и монтаж держака и электрода. Самодельные альтернативы.

https://youtube.com/watch?v=hPfc3aqfxBk

Корпус сварочника

Проще всего использовать готовый корпус от какого-либо электрического прибора. Например, от зарядного устройства авто или подходящего по размеру бесперебойника от компьютера. Желательно, чтобы корпус был из диэлектрического материала (пластик, карболит). Это станет плюсом в пользу безопасности будущего устройства. Если никакой из перечисленных вариантов не подходит, то проще всего сделать корпус из тонколистового железа толщиной 1-3 мм.

Подбор трансформатора

Нужный трансформатор иногда возможно найти в магазинах. Другой вариант — поискать у знакомых или намотать самостоятельно.

Вторичная обмотка трансформатора наматывается проводом от 35 кв. мм, ведь ей предстоит испытывать токи короткого замыкания. В качестве материала выходной обмотки лучше использовать медь. Это уменьшит потери на нагрев.

Питающие кабели

Сетевой провод питания 220 В подбирается исходя из мощности трансформатора. Для устройств с потреблением 1 кВт его сечение берется не менее 4 кв. мм. Толстый кабель лучше и тем, что его сложнее надломить или порвать в условиях ремонта и прокладки проводки.

Для защиты аппарата нелишним будет в цепи первичной обмотки установить плавкий предохранитель или автоматический выключатель. Так трансформатор будет защищен от перегрузки по току.

Применение клемм

По возможности стоит избегать применения клемм. Они имеют свойство со временем разбалтываться и обгорать, особенно на больших токах вторичной обмотки трансформатора. Самые надежные соединения выполняются сваркой, пайкой или опрессовкой.

Держатель для электрода

Сварка осуществляется графитовым электродом, покрытым тонким слоем меди. Такая комбинация обеспечивает хорошую проводимость меди в сочетании с жароустойчивостью графита. Подобные электроды имеются в продаже.

Если же найти их не удалось, то можно изготовить самостоятельно из графитовой щетки электродвигателя. Ее следует взять покрупнее и выпилить ножовкой по металлу до желаемого размера.

Самодельные держаки для сварки

Держак выполняется из пары медных шин и болтов для затяжки. Приспособление должно надежно зажимать графитовый электрод.

Правила подключения и использования

Чтобы выполнить правильное подключение нужно знать следующие правила:

Для подсоединения сварочника с одной стороны находятся разъемы и наконечники, закрепленные на спайку вилки аппарата.
Сварочные кабели соединяются друг с другом с помощью опрессовки. Соединения обязательно нужно изолировать.
Подключение производится к силовым разъемам аппарата, электрод вставляется в держак, закрепленный на другом конце провода. Главное знать правила полярности.
Требования к сварочным аппаратам и требования кабелям должны полностью соответствовать всем техническим нормам, в том числе номинальной мощности.

Основные требования по безопасной эксплуатации

Все устройства, работающие от электрического тока, попадают под повышенные требования охраны труда.

Перечень основных требований:

Жила должна быть с сечением, выдерживающим нагрузку от электрического тока.
Провод должен выдерживать нагрузки от ударов и негативное влияние от агрессивных сред.
Оплетка сварочных проводов для инвертора должна остаться эластичной и упругой, несмотря на скручивание проводов.
За провод не допускается подтягивание аппарата.
Сварщик должен работать в соответствующей одежде, обуви с обязательной защитой головы.
Если нет в наличии спецодежды и надежной защиты от тока, то к работе не следует приступать.

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».

Можно ли удлинить сварочный кабель на инверторе

Длина провода подбирается исходя из величины выходной токовой нагрузки и ее потерь по длине. Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

С другой стороны, стоит ознакомиться с опытом сварщика-практика с Ютуба.

Важно! К предложению использовать удлинитель сварочного кабеля для инвертора стоит относиться с подозрением и скептицизмом. Однако, стоит отметить, что никаких ограничений по удлинению проводов производители не устанавливают

А специальный разъем сварочного кабеля к инвертору поможет выполнить подсоединение качественно, легко и быстро. Больше информации о разъемах различного типа представлено в статье “Разъем для сварочного кабеля”

Однако, стоит отметить, что никаких ограничений по удлинению проводов производители не устанавливают. А специальный разъем сварочного кабеля к инвертору поможет выполнить подсоединение качественно, легко и быстро. Больше информации о разъемах различного типа представлено в статье “Разъем для сварочного кабеля”.

Следовательно, каждый исполнитель сможет самостоятельно ответить на поставленный в заголовке вопрос.

Провод для подключения к сети

Для питания любого аппарата не требуется провод такого же сечения как у кабеля для сварки, поскольку величина тока в разы меньше. В комплект бытовых инверторов входит многожильный гибкий кабель сечением 2,5 — 4 мм² длиной 3 — 5 м. Для розетки с заземлением он должен быть с тремя жилами.

Если на месте проведения работ розетка расположена далеко, аппарат подключают через удлинитель сечением не меньше 2,5 мм², при условии, что расстояние не превышает 20 м. При длине до 60 м лучше взять переноску с катушкой сечением 4 мм². Для подключения трехфазного оборудования на производстве используют кабель силовой с четырьмя жилами из меди сечением 4 — 6 мм², для алюминия ― не меньше 16 мм².

Приведенные рекомендации помогут сделать правильный выбор. Однако сварочные кабели стоят дорого, поэтому прежде чем идти в магазин нужно точно определить, какая длина и сечение нужны. Зачем покупать лишнее, если оно не будет использовано.

Сварочные аппараты инверторного типа

Для сварки медных скруток лучше всего подойдут инверторы. В отличие от стандартных сварочных приборов, которые работают на частоте 50 Гц, инвертор настроен на высокие частоты (несколько десятков килогерц).

При этом масса самого устройства небольшая, что позволяет его носить с собою, а некоторые дополнены ремнем через плечо.

К достоинствам аппарата можно отнести экономность, он употребляет совсем немного электроэнергии. Так что его можно свободно подключать к домашней сети, и не волноваться о сбоях в электроэнергии.

Естественно инверторы предназначены не только для медных деталей, это практически универсальное устройство, которое можно применить в различных сферах бытовых нужд.

Калькулятор параметров

Есть разнообразные сварочных аппаратов, например те, что используют такие стабилизаторы как катушка, как им выбрать нужную переноску.

Сопротивление это первый критерий на который вы должны обратить внимание. Ведь все знают, что удлинитель пропускает через себя ток ровно так же как это делает сам кабель. Он не может выдерживать неконтролируемые нагрузки и может сломаться, так что нужно точно это рассчитать

Он не может выдерживать неконтролируемые нагрузки и может сломаться, так что нужно точно это рассчитать.

Эти формулы помогут нам точно определить, какую мощность способен перенести наш удлинитель.

S-все конечно помнят с уроков физики и геометрии-это площадь. В нашем случаи это площадь сечения (принято мерят в квадратных миллиметрах, но вам навряд ли придётся это делать, поскольку эта информация всегда есть на самом кабеле).

Разбираем дальше наши формулы L- в данном случаи принимается за длину шнура удлинителя, а p- это удельное сопротивление (но там в зависимости от вида метала, что был использован при производстве кабеля.

Далее разберём нашу следующую формулу. І-выступает показателем наибольшего тока, что можно использовать при варке, когда работаем с переноской. U- это напряжение, которое есть непосредственно в самой сети.

Если хорошо посмотреть на формулы и проанализировать их, то мы видим что главные показатели это напряжение на самой сварке и сопротивление нашего удлинителя.

Но если как по учебникам точно, то кабель удлинения не должен уменьшать или увеличивать напряжение, что есть в сети.

Не советуем делать самодельные удлинители для сварочных инверторов, все таки имеем дело с электричеством, лучше обратитесь в супермаркет и вам подберут хороший вариант. Также вам будет удобнее выбрать нужное вам сечение перед покупкой.

Практика

Вернемся к вопросу: какого сечения брать удлинитель?

Раньше бы мы сказали, что если у вас дома хорошая сеть и максимальный ток вашего сварочного аппарата не превышает 160А, то можно взять 1,5 мм2 – этого хватит. Быстрее автоматический выключатель сработает или инвертор уйдет в защиту по перегреву, чем сгорит такой кабель. Проверить данное утверждение очень просто: достаточно 160-амперный аппарат поставить на нагрузочный балласт и выкрутить его на максимальный ток. Кабель длиной 10 м х1,5 мм2 может продержаться долгое время. В нашем случае была произведена выдержка в течение 12 мин (произвольно, это время могло быть больше или меньше). За это время выдержки кабель нагрелся, но он не был таким горячим, что за него невозможно взяться незащищенной рукой (или он задымился). То есть кабель сечением 1,5 мм2 держит нагрузку 160А, но это, конечно, предел и лучше такого не допускать. Однако, если вы не собираетесь «шпарить» целый день «четверкой», такой вариант вполне приемлем.

Почему мы не советуем сегодня брать сечение 1,5 мм2? Очень просто. Потому что не докладывают! Берешь кабель 1,5 мм2, а там оказывается 1,1-1,2 мм2. Вывод: даже если у вас хорошая сеть, берем 2,5 мм2. Могут тоже не доложить, но этого в любом случае хватит для домашних нужд.

Какая длина?

Все зависит от вашей сети и аппарата. Пример из практики. Длина переноски 120-130 м, сварка аппаратом Форсаж 161 от щита и хорошей сети: «тройкой» можно варить, но достаточно тяжело, а вот электродом ø2,5 мм можно варить уже свободно и даже что-то резать!

Сварочный кабель
