Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы
На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.
Watch this video on YouTube
Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки? Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?
Что такое тепловизор и для чего нужен при строительстве и ремонте
Наиболее всего тепловизор известен большинству по кинофильмам. В них герои их часто используют для обнаружения целей в условиях плохой видимости или в темноте. И на самом деле, военные используют эти приборы для того, чтобы видеть объекты ночью.
В гражданском же секторе тепловизоры используются в основном для определения зон потерь тепловой энергии. То есть тепловизор позволяет визуально определить и оценить теплоизоляционные характеристики здания или помещения в реальном времени.
Яркие зоны показывают высокую температуру и на их основе можно определить, где происходит утечка тепла
Способы отображения информации с тепловизора
Цена телескопического обследования также зависит от способа передачи полученной информации после обследования. Существует несколько вариантов. Первый способ имеет название Full IP, представляет собой полноэкранное инфракрасное изображение.
Режим Picture-in-Picture создает картинку в картинке. Тепловое изображение отображается в виде обычной фотографии, благодаря чему облегчается поиск участка с пониженным уровнем тепла. Режим Аlpha Blеnding способствует наложению обычной и тепловой фотографий друг на друга. Такая возможность способствует получению более наглядного, понятного и информативного изображения.
При использовании режима IR/Visiblе Аlarm можно получить инфракрасное изображение тех мест, которые характеризуются температурой, находящейся в пределах заданного интервала. Остальные участки отображаются в виде обычных цифровых фотографий.
Инфракрасная камера поможет диагностировать целый ряд проблем
Создать такие снимки, как с помощью цифрового фотоаппарата, позволит режим Full Visible Light. Здесь не учитывается температура здания. Такой режим полезен в определенных случаях. Данной функцией обладают даже некоторые модели бюджетных тепловизоров, оснащенных встроенной цифровой камерой, рассчитанной на 3-5 Мп.
Виды диагностики
Количество схем использования тепловизора при диагностике зданий исчисляется десятками, но в целом можно выделить несколько типовых ситуаций.
Промышленный контроль
Помимо тех случаев, когда тепловизионный контроль применяется в ходе плановых испытаний электрических сетей, выполняемых электроизмерительной лабораторией, услугами термографирования часто пользуются для обоснования претензий к подрядным организациям.
Неплотный стык в воздуховодах
Стандартная «головная боль» многих производственных руководителей – это споры с подрядчиками на тему отклонений фактических параметров вновь смонтированных систем от запланированных.
Так, к примеру, очень часто бывает, что новая вентиляционная система в общем и целом работает и даже успешно прошла паспортизацию, но при определённых условиях проектная циркуляция воздуха нарушается и в некоторых участках цеха создаются условия, не соответствующие СНиП.
Для руководителя предприятия подобные отклонения означают высокую вероятность штрафов и внеплановых простоев оборудования, но для подрядчика (после сдачи объекта) подобные претензии лишь повод, чтобы предложить заказчику проведение внеочередного платного энергоаудита.
Специалисты по термографированию в данном случае играют роль независимых экспертов, заключение которых может быть использовано для составления официальных рекламаций.
Приёмо-сдаточные мероприятия
В последние годы тепловизионная проверка зданий нередко выполняется при проведении приёмо-сдаточных испытаний. Причём, заказчиками могут быть как покупатели квартиры или дома, так и сами строители, решившие обезопасить себя от судебных исков.
В последнем случае проверке подвергаются не только участки, ответственные за теплоизоляцию помещений, но и распределительные щиты в цепях передачи электроэнергии.
Отметим, что в ходе подобных испытаний, нашим специалистам неоднократно удавалось выявлять бракованные элементы в конструкции вентилируемых фасадов и утеплённых крыш.
Диагностика перед ремонтом

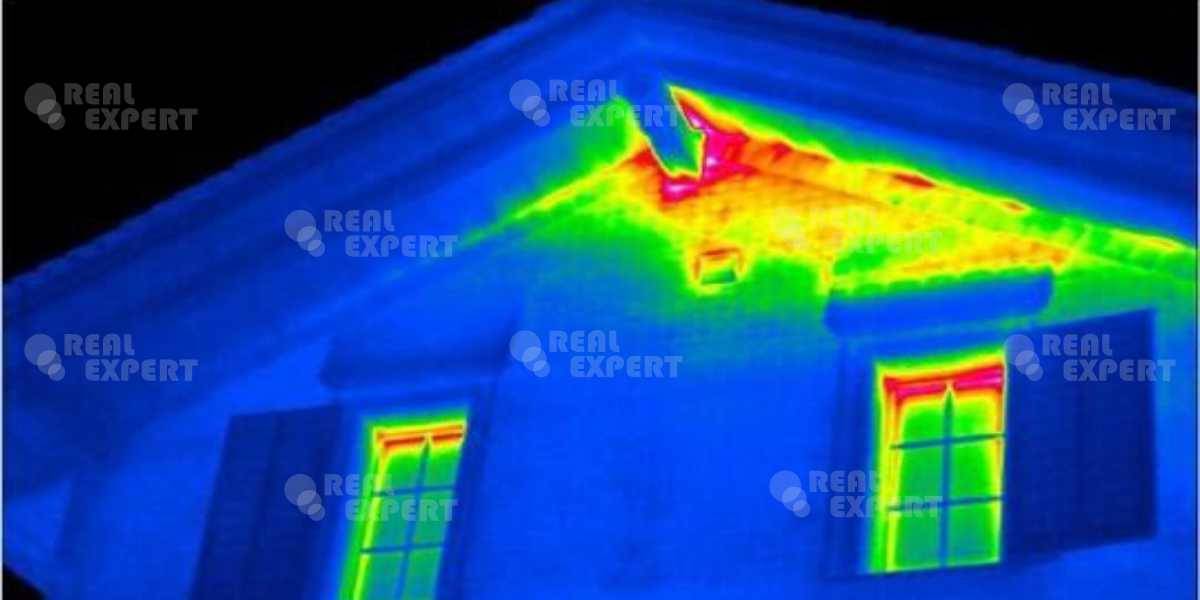

Явный дефект в стене
Чаще всего тепловизионное обследование зданий выполняют перед ремонтными мероприятиями.
Схемы диагностики при этом могут быть разными: от обзорной ИК-видеосъёмки, необходимой для составления планов коммуникаций в старых зданиях, до тщательного термографирования ограждающих конструкций, выполняемом для разработки планов ремонта.
Учитывая, что суммарная площадь реконструируемых поверхностей зданий может быть очень большой, точность тепловизионных замеров напрямую влияет на стоимость сметы ремонта.
Отдельная область, где выбор термографирования в качестве основного метода контроля, является ремонт мягких кровель в МКД.
С помощью тепловизора можно с точностью до сантиметра локализовать участки протеканий, что в разы сократит затраты времени и материалов, необходимых для восстановления крыши.
Мобильный тепловизор для смартфона — на сколько реальны показания
Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.
Тепловизор для смартфона на Android
Небольшой компактный модуль обладает неплохими характеристиками
Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.
Тепловизор для смартфона на Android
Тепловизор для смартфона на базе iOS
Так выглядит модуль от Flir для iPhone
Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.
Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.
Тепловизор для смартфона на базе iOS
Виды тепловизионных приборов
Проверка частного дома на теплопотери ИК-камерой дает возможность провести максимально точные измерения и качественный анализ всех температурных показателей. А после этого, на основе оперативно полученных данных, грамотно выполнить ремонтные работы и/или модернизацию жилого объекта.
Для тепловизионной диагностики задействуют два типа устройств:
- стационарные тепловизоры;
- портативные инфракрасные камеры.
Стационарные приборы используют в основном на производственных предприятиях. Они предназначены для регулярной проверки состояния электросетей и постоянного мониторинга сложного техоборудования. Стационарные системы тепловидения выполнены на полупроводниковых матрицах фотоприемников.
При помощи портативных тепловизоров проводят энергоаудит жилых многоквартирных зданий и частных построек. Эти устройства используют как для одноразовой локальной проверки, так и для комплексной диагностики домов.
Переносные тепловизоры разработаны на основе кремниевых неохлаждаемых микроболометров и отлично подходят для применения в труднодоступных местах.
Тепловизионная съемка – эффективный бесконтактный метод обследования, который целесообразно совмещать с применением аэродвери для измерения и контроля воздухопроницаемости зданий
В зависимости от функциональных возможностей различают три вида тепловизоров:
- Наблюдательные приборы — обеспечивают только визуализацию различных теплоконтрастных объектов, часто в монохромном виде.
- Измерительные устройства — создают графическое изображение в пределах инфракрасного излучения и присваивают каждой точке светового сигнала определенное значение температуры.
- Визуальные пирометры — предназначены для бесконтактных температурных измерений и визуализации теплового поля конкретных объектов с целью обнаружить зоны с отклонениями от нормальных показателей.
Цена на хорошие функциональные приемники теплового излучения стартует от 3000 долларов. Их покупка для одноразового обследования дома просто нерентабельна. Многие компании сегодня предлагают строительные тепловизоры в аренду на сутки. Это очень удобная услуга.
Также можно заказать полное профессиональное тепловизионное обследование коттеджа/дома. Средняя стоимость съемки тепловизором составляет 5 долларов за 1 метр квадратный площади частного жилого объекта.
Как правило, стоимость тепловизоров является показателем их функциональности. Но даже бюджетные модели эффективно выполняют инфракрасную диагностику. А потому при выборе стоит ориентироваться на базовые технические характеристики и умение решать конкретные задачи.
Функциональные возможности тепловизионных камер зависят от разрешения инфракрасного датчика, его чувствительности и рабочего диапазона температур
Значительно упростят тепловизионную диагностику дома и различные аксессуары – съемные оптические широкоугольные объективы для рассмотрения общего плана и телеобъективы для детализации критических участков, раскладные штативы, контейнеры для хранения аккумуляторов.
Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.

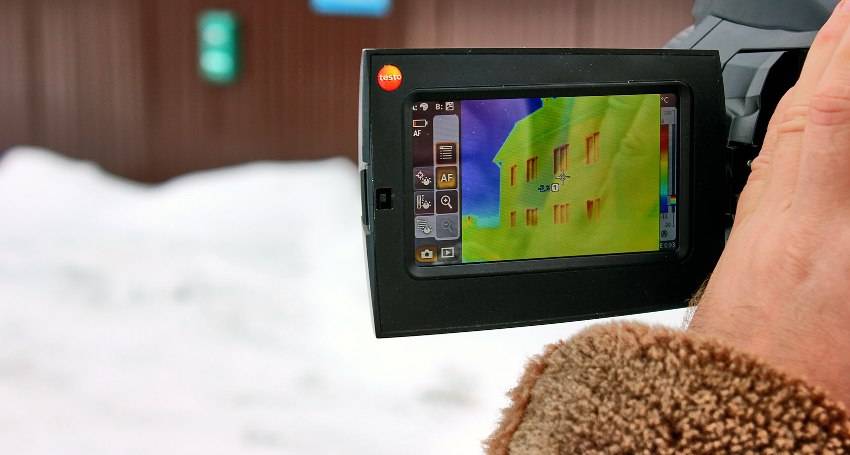

Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
Fluke TiX580 (США)
Съёмка
Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.
Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.
Обработка результатов
В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.
Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.
Как проводится обследование дома тепловизором
Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду. А само здание не должно быть перегрето солнцем
Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой
А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.
Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.
Плюсы методики исследования ТВО
Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:
- Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
- Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
- Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
- Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).
Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.
Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.
Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.
Требования к организациям, проводящим ТВО
В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.
Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.

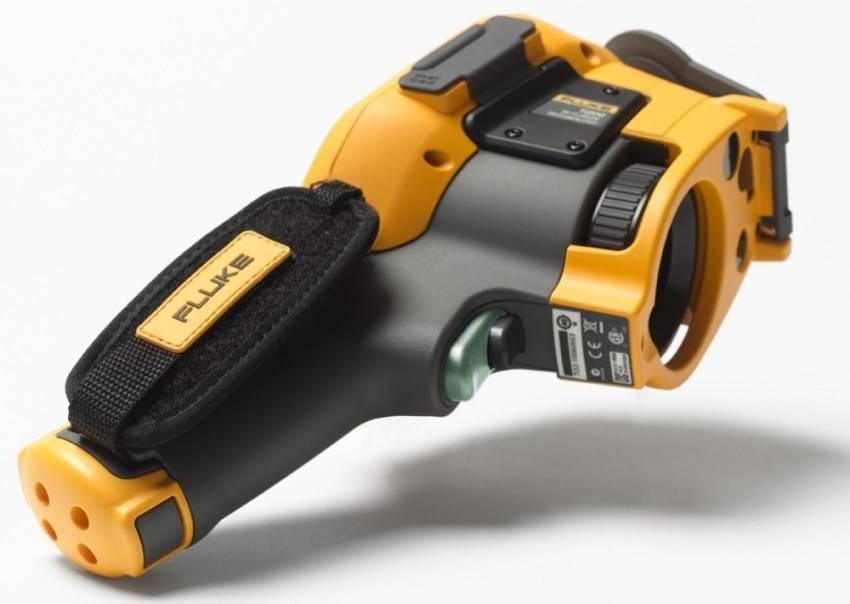

Fluke Ti32 (США)
Съёмка
Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.
Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.
Обработка результатов
Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.
Дополнительные возможности тепловизоров
Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.
- С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
- Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
- Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.
Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.
Какие проблемы выявляет тепловизионная диагностика зданий
Чтобы пояснить, как тепловизор будет полезен при диагностике зданий, следует перечислить виды строительных дефектов, напрямую или косвенно влияющих на тепловой баланс здания.
В общем случае такие дефекты можно разделить на две базовые категории:
- эксплуатационные;
- монтажные;
- конструкционные.
Эксплуатационные
Под эксплуатационными дефектами понимаются поломки и деформации, возникшие уже после завершения строительства.
В наибольшей степени им подвержены многоквартирные дома (далее МКД), построенные из отдельных железобетонных блоков. Даже в тех случаях, когда на этапе строительства были соблюдены все нормы и правила, со временем, из-за температурных деформаций происходит частичное или полное разрушение межпанельных швов.
При этом визуальная проверка стен далеко не всегда позволяет обнаружить такие проблемные зоны, поскольку внешне шов может оставаться монолитным, но внутри быть пронизанным микроканалами, «прозрачными» для воды и воздуха.
Применение тепловизора для выявления теплопотерь в межпанельных швах МКД позволяет значительно снизить стоимость восстановительных работ, поскольку в этом случае можно точно локализовать сектора стен с критическими показателями теплопроводности.
Теплопотери через швы
К сожалению, одними межпанельными швами список эксплуатационных дефектов не заканчивается. Следствием температурных колебаний и сдвигов в фундаменте также могут быть:
- явные и замаскированные трещины в стенах;
- нарушение гидроизоляции фундамента (что сразу ухудшает его теплоизолирующие качества);
- разрывы кровельного пирога (протекание кровли);
- искажение геометрии оконных проёмов;
- расслоение составляющих сэндвич-панелей (утеплитель отклеивается от корпуса).
Несмотря на различия в последствиях и в технологии ремонта, все эти проблемы обладают одним общим качеством – их можно обнаружить с помощью тепловизора. Более того, профессиональное термографирование позволяет выявить участки с опасными предпосылками будущих дефектов, которые невозможно обнаружить никаким другим способом.
Монтажные
Ни для кого не секрет, что для строительных подрядных организаций наиболее ценным ресурсом является время, и ради соблюдения графика они иногда могут «рационализировать» тот или иной технологический процесс, что в результате приводит к ухудшению теплоизолирующих качеств фасада или любого иного элемента ограждающих конструкций.
Обнаружить такие дефекты можно только двумя способами: увидев потёкшие или промерзшие углы в следующий отопительный сезон работ или выполнив тепловизионную диагностику на этапе приёмосдаточных испытаний.
Отдельно подчеркнём, что в случае обнаружения дефектов до того момента, как дом сдан, расходы по их устранению можно возложить на строителей. Правильно оформленный отчёт о термографировании вполне может стать основанием для подачи иска в судебные инстанции.
Конструкционные
В последние годы стало популярным такое мероприятие, как тепловая реабилитация зданий, суть которого в том, что проведя определённую реконструкцию фасада, можно практически любой архитектурный объект вывести на совершенно новый уровень энергосбережения.
Потери на стыках между сэндвич панелями
Это дешевле, чем построить новое здание, но далеко не всегда проще. Поскольку в рамках тепловой реабилитации часто устанавливают довольно сложные конструкции (вентилируемые фасады, сэндвич-панели и др.), то допустить ошибку можно как на этапе разработки технического задания для них, так и в ходе осуществления такого проекта.
Чаще всего такой ошибкой является недостаточная согласованность технических элементов новой теплозащиты с конструктивными особенностями здания. В результате, у монтажников возникают проблемы с установкой крепёжных узлов и зазорами, а у заказчика – с теплоизолирующими качествами нового фасада.
Данная категория дефектов также относится к трудно определяемым и может быть выявлена только с помощью профессионального термографирования.
Вне всяких сомнений, тепловизионная диагностика зданий – наиболее удобный способ проверки их фактической энергоэффективности, но важно учитывать, что для получения корректного результата важна не только съемка теплового поля объекта, но и правильная интерпретация полученных данных.
Сколько стоят тепловизоры высокотехнологичного класса

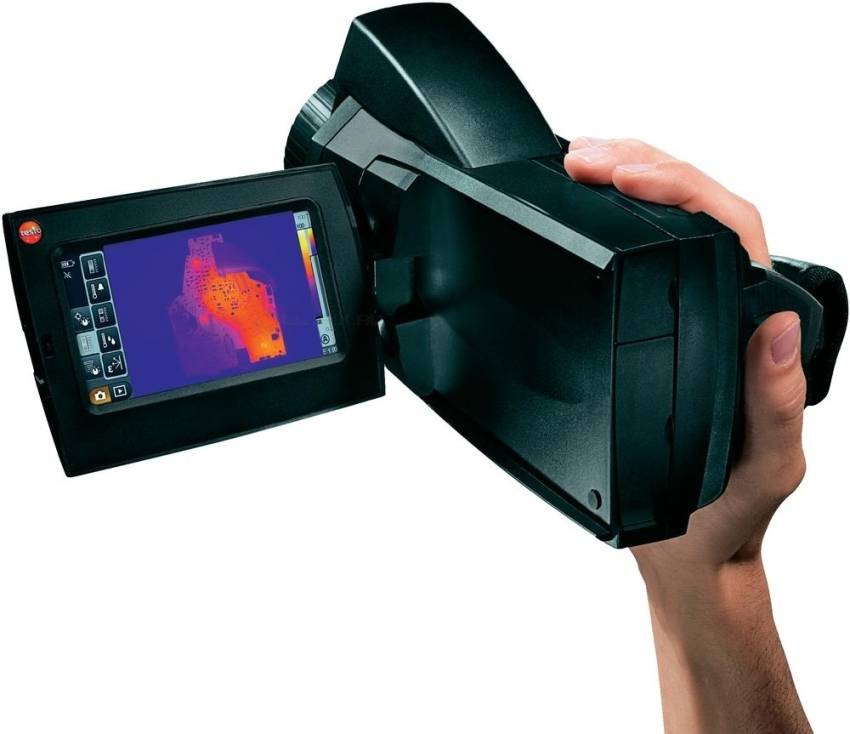

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности
Устройство и принцип работы
Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.
У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию
У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.
После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.
На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.
По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт
На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.
На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.
Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.
Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.
Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.
Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.
Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.
Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом
Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.
