Тисэ фундамент: технология строительства, преимущества и недостатки

Расширение и армирование

Как подсчитано, в среднем, в день по три расширения можно сделать легко, но заливка сама по себе отнимает очень много времени. Так, например, при диаметре скважин до 30 см, расширение будет до 60 см. В этом случае, на один столб пойдет около 30 кг цемента

Но важно при этом проследить, чтобы раствор не был жидким

Рекомендуется учесть, что если в почве мало песка, то в этом случае эффективно сможет помочь вода. Так, если на ночь залить в готовые скважины около 5 ведер воды, расширения будут делаться намного легче.

Следующий шаг- армирование.  Длина арматуры должна равняться длине самого столба плюс 15 см для образования воздушного зазора ростверка и загиба нижних и верхних частей. Так, если длина составляет около 1,5 м, то на один столб понадобится приблизительно 2 прутка.

Выполнив полностью армирование, стоит позаботиться о качественной гидроизоляции для увеличения срока службы, особенно, если уровень грунтовых вод проходит достаточно близко к поверхности. Обычно для гидроизоляции пользуются рубероидом.

Бур можно приобрести в магазине, а можно и сварить своими руками

Порядок выполнения операций такой:

• разрезать рубероид на части, можно прямо на грунте;
• свернуть его;
• скрепить с помощью канцелярских скрепок и вставить в скважину.

Разместить в углубление лучше уже после того, как полностью заполнится расширение и установится вся арматура. Торчащие концы таких рубашек можно просто обсыпать почвой, вынутой до этого из углубления, и утрамбовать.

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски. Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены. В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены. Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем. Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора. Разметить таким образом внешние контуры оставшихся стен

Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
3. Затем происходит заливка «подошвы» бетоном.
4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

• Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
• Во-первых, это технология, при которой у свай имеется расширении по низу.
• Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:

• отлично показывать себя на любых грунтах,
• противостоять силам пучения,
• снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
• обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

1. Выравнивание участка
2. Строим обноску для фундамента
3. Бурение скважин для фундамента
4. Расширяем скважины
5. Армируем
6. Укладываем руберойд и заливаем бетон
7. Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Смотреть БОЛЬШЕ в каталоге=>>

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

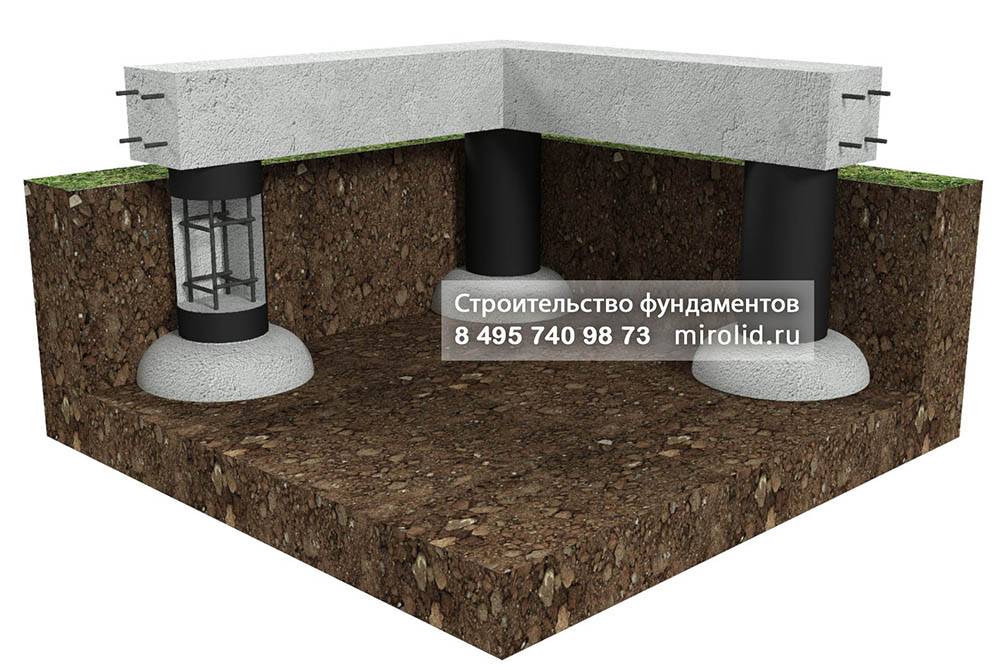

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» — подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Гидроизоляция и забирка

Как и все силовые бетонные конструкции, контактирующие с грунтом или эксплуатирующиеся под землей, фундамент ТИСЭ нуждается в защите от намокания. Все доступные поверхности после распалубки покрываются гидроизоляционными материалами. В этом отношении технология никаких преимуществ индивидуальному застройщику не обеспечивает.

В низком ростверке необходимо защитить расстояние между подошвой балок и грунтом от заполнения землей. Поэтому по бокам устанавливается листовой материал, не подверженный гниению (ЦСП или асбоцементный лист).

Защита ростверка от вспучивания грунта.

В висячем ростверке появляется подполье, функцию защиты его периметра принимает на себя фальш-цоколь (забирка), изготавливаемая из кирпича, профлиста или цокольного сайдинга.

Забирка ростверка.

Оборудование для технологии ТИСЭ

Найти инструмент для выполнения работ по данной методике можно на строительных рынках, в специализированных магазинах и на сетевых площадках. Предлагается два вида буров — ТИСЭ — Ф и ТИСЭ – ФМ, каждый из которых имеет три рабочих диаметра — 200, 250, 300 мм. Первый вид имеет одну разбуривающую лопасть. Второй, более производительный, — две. Стоит он не намного дороже. Оба вида успешно применяются как для строительства фундамента, так и для некоторых сельхозработ на участке.

Чем больше диаметр, тем больший вес выдерживает конструкция. Свая 200 мм имеет основание 500мм. Опора 300мм — 600мм. Нетрудно посчитать, насколько экономичным оказывается применение данного способа. Площадь круга 300 мм равна приблизительно 70700 мм². Если же основание имеет значение 600 мм та цифра увеличивается до 282800 мм². Практически при удвоении диаметра площадь увеличивается в 4 раза.

Схема бура ТИСЭ — Ф300

Стандартная комплектация

Производитель предлагает готовый к использованию инструмент. Основное изделие состоит из следующих элементов:

1. Рукоятка для вращения.
2. Набор штанг. Основная и дополнительная секция, позволяющая регулировать глубину бурения.
3. Грунтоподъемник. С его помощью собранная почва поднимается наверх.
4. Бур с откидным механизмом для производства расширения.

Основной комплект может быть дополнен чехлом, запасными частями и элементами опалубки. С помощью оборудования ТИСЭ решаются все вопросы строительства фундамента. Возможная глубина скважины равна 2, 3 м при выполнении расширения у основания. Без последней операции можно создать отверстие до 3 м. Бур выполнен по особой технологии и промыкается в телескопической штанге после прохода плуга. По достижении заданной глубины выдвигается режущая часть, которая выполняет расширение.

Механизм сбора позволяет эффективно доставить отработанный грунт на поверхность. В последнее время увеличился спрос на дополнительный привод. Многие продавцы предлагают комплектовать устройство бензиновым двигателем, который существенно снижает трудоемкость. Затраты окупаются скоростью выполнения операция, меньшим утомлением исполнителя и не слишком существенно снижают экономическую выгоду при использовании технологии ТИСЭ.

Комплектация бура

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

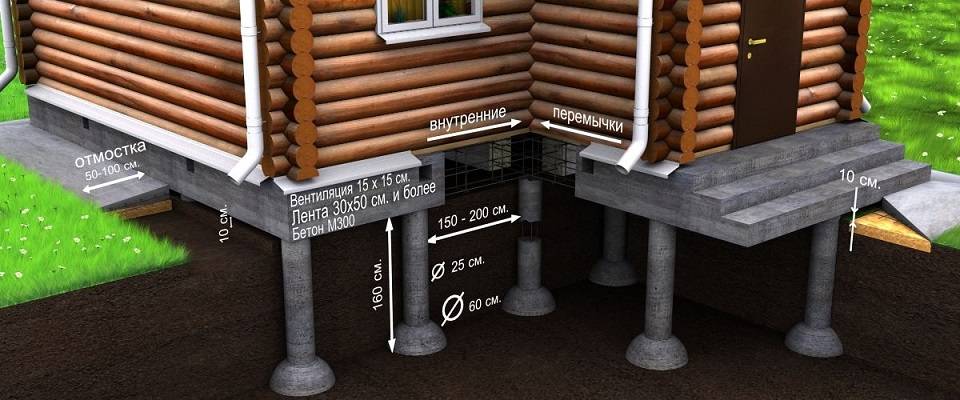

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

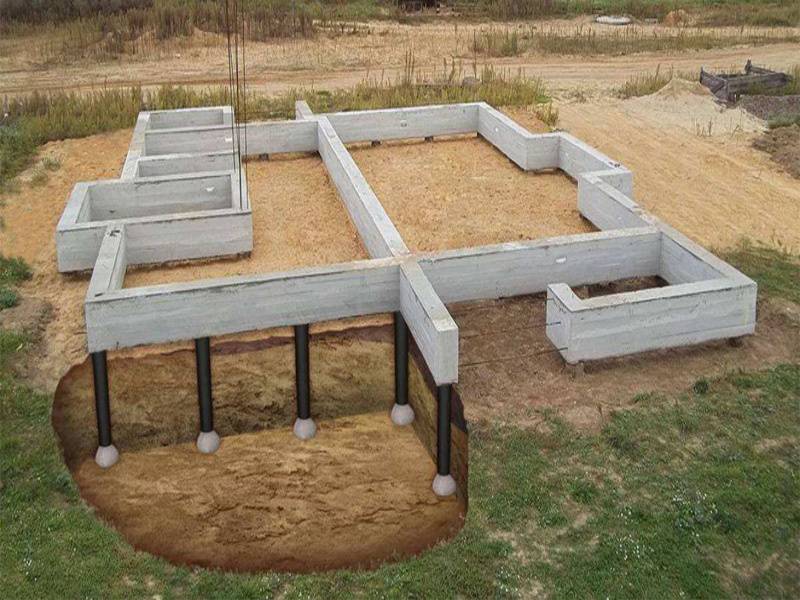

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

О технологии тисэ —

ТИСЭ — ТЕХНОЛОГИЯ ИНДИВИДУАЛЬНОГО СТРОИТЕЛЬСТВА И ЭКОЛОГИЯ

• Низкая стоимость строительства при высоком качестве
• Прочность фундамента и стен
• Идеальный вариант фундамента на пучинистых грунтах
• Экономичный фундамент
• Возведение фундамента не требует применения строительной техники
• Хорошие характеристики теплопроводности  стен
• Высокая морозостойкость стен
• Автономное строительство — возможность работ без электричества и в стеснённых условиях
• Возведение стен не требует навыков кладки
• Доступность и экономия строительных материалов.

 Технология строительства ТИСЭ — самая доступная на сегодня для ведения строительства жилья и хозпостроек своими руками.

Он разработал ТИСЭ еще в СССР. Технология планомерно развивалась, набирала обороты, проверялась временем.

Прошло уже более 25 лет. Дома «своими руками» по ТИСЭ построили тысячи людей. Это показатель реальных достоинств технологии.

Рашид Николаевич опытным путём переработал массу строительных решений.

Задача была — максимально упростить процесс строительства и существенно снизить его себестоимость.

При разработке были учтены российские реалии: отсутствие электричества, опыта строительства у индивидуального застройщика и малые площади участков. Это придало универсальность технологии.

Была учтена и доступность строительных материалов: это песок и цемент.

Блоки ТИСЭ удовлетворяют требованиям ГОСТ 6133-84 «Камни бетонные стеновые», выдерживают свыше 100 т до момента разрушения, что на порядок выше допустимого минимума. Испытания на морозоустойчивость показали 2% потери несущей способности за 50 лет эксплуатации, что значительно ниже максимально допустимой нормы 12%.

Фундамент ТИСЭ

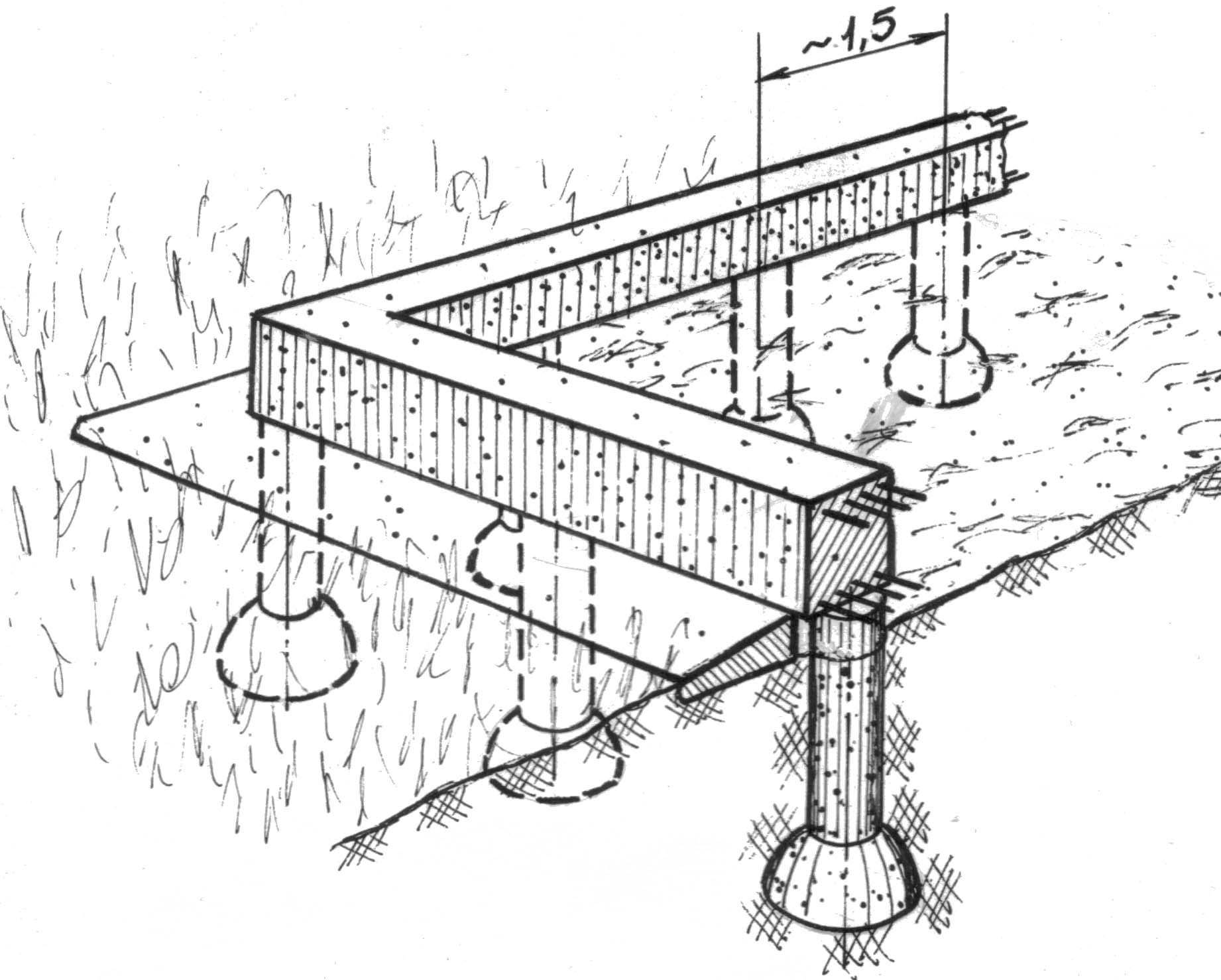

Это универсальный столбчато-ленточный фундамент, который можно применять в любых схемах строительства, в том числе при возведении деревянных, каркасных, кирпичных, блочных домов, бань, гаражей, заборов и т. д.

Особенностью фундамента ТИСЭ является то, что несущие сваи в своем основании имеют  расширение до 0,6 м. Это значительно увеличивает их несущую способность

Очень  важно, что сваю не выдавливает в пучинистом грунте

Фундаментная лента (ростверк) опирается на сваи, выступающие над грунтом на 15 — 20 см, что исключает давление замершего грунта на ростверк.

Фундамент ТИСЭ можно использовать практически на любых грунтах.

Дополнительные конструктивные решения делают возможным его применение в зонах повышенной сейсмической активности. Это является ещё одним преимуществом фундамента ТИСЭ по сравнению с другими технологиями.

Расчет фундамента начинается с анализа грунта. Необходимо знать тип грунта и глубину его промерзания.

Рассчитывается количество свай, диаметр (200, 250 или 300 мм), длина, а также размеры ростверка.

Желательно иметь карту участка для более точного расчета.

После расчета участок размечается и начинается бурение.

Для этого используется ручной фундаментный бур ТИСЭ-Ф300 ТИСЭ-Ф250, ТИСЭ-Ф200 (диаметр соответственно 300, 250 или 200 мм).

Расширение создается откидным плугом, при этом грунт ссыпается в чашу бура. Для бура ТИСЭ-Ф300 и ТИСЭ-Ф250 максимальное расширение 600 мм, для бура ТИСЭ-Ф200 — 500 мм.

Максимальная углубления сваи 2,20 метра

Далее в подготовленную скважину с расширением закладывается арматура и заливается бетон.

После заливки можно использовать вибратор для равномерного и более быстрого заполнения пустот раствором.

Когда все сваи будут готовы, делается ростверк.

Сначала по уровню строится опалубка, как правило из досок, потом закладывается арматура и вся конструкция заливается бетоном.

Для схватывания бетона при отрицательных температурах возможно использование специального нагревательного кабеля или химических добавок, которые имеются у нас в ассортименте. Кабель КДБС запитывается от обычной сети 220 В обычной штепсельной вилкой.

Стены ТИСЭ

Стена ТИСЭ капитальная, тёплая, дешёвая, экологичная. Например, стоимость стен гаража соизмерима со стоимостью его ворот.

Ручная переставная опалубка (или формовочный модуль ТИСЭ) предназначена для формования стеновых блоков как на стене, так и вне её. В качестве рабочей смеси используется жёсткая смесь песка и цемента с небольшим содержанием воды (жёсткая смесь), позволяющей выполнять немедленную распалубку сразу после уплотнения её ручной трамбовкой.

Модуль выпускается в трёх основных модификациях для формования стеновых блоков следующих основных размеров:

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м. При разметке территории в масштабе определяют проекцию внутренних стен

При разметке территории в масштабе определяют проекцию внутренних стен

На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

• строения из кирпича и блоков — 2400 кг:
• пенобетон, газобетон — 2000 кг;
• каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундаментаИсточник stroy-dom-pravilno.ru

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

• установите и выставьте по уровню деревянные щиты;
• оббейте внутреннюю поверхность полиэтиленовой пленкой;
• установите арматурные каркасы, соединив их проволокой в жесткий контур;
• зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
• заполните подготовленный контур бетонным раствором, удалите из массива воздух;
• обеспечьте твердение бетонной смеси на протяжении 4 недель.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.
